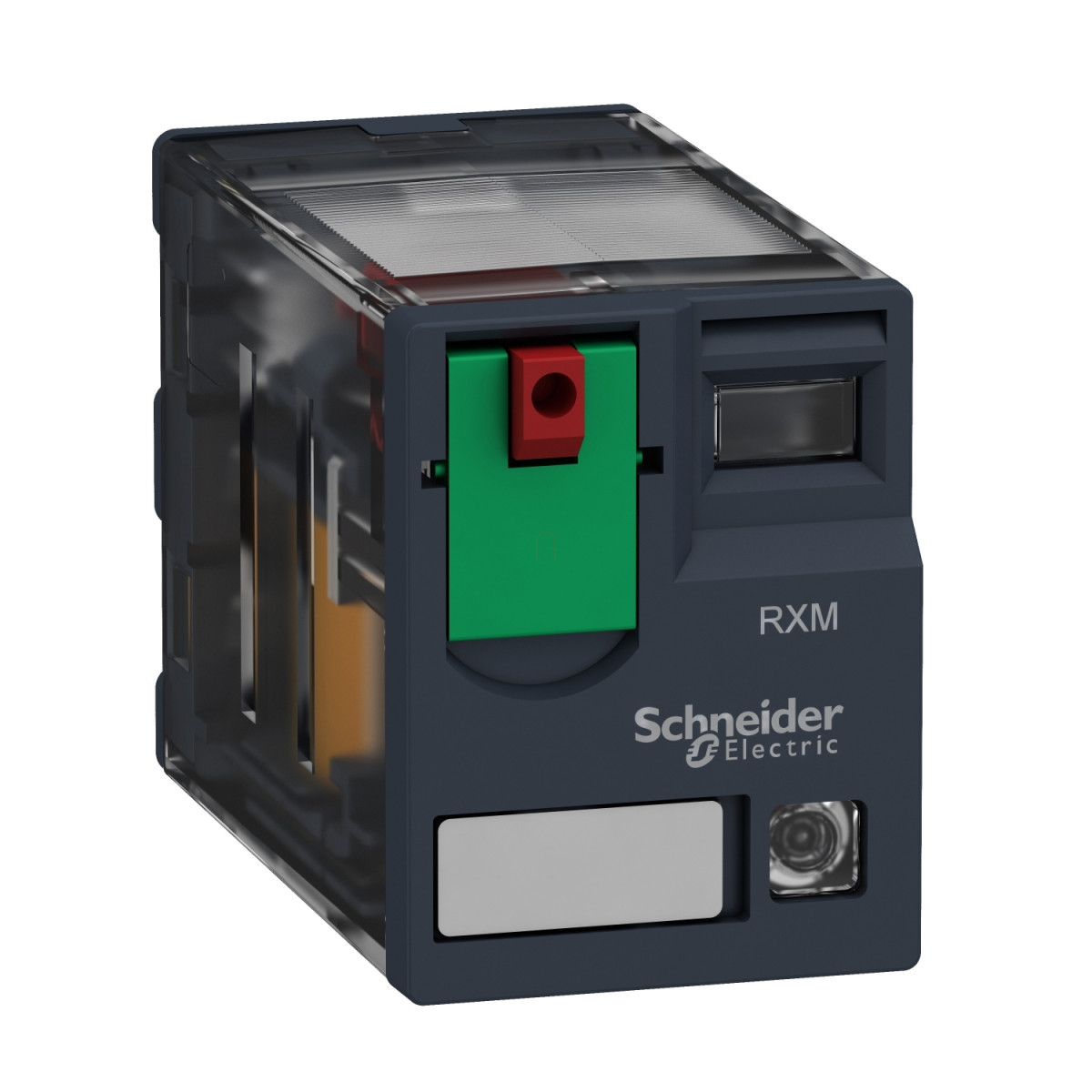

A Schneider Electric Harmony RXM4GB2B7 egy sokoldalú és megbízható miniatűr plug-in relé, amely a Harmony Electromechanical Relays termékcsalád része. Ez a kompakt méretű relé ideális megoldást kínál különféle ipari kapcsoló alkalmazásokhoz, ahol korlátozott a rendelkezésre álló hely, mégis megbízható teljesítményre van szükség.
A RXM4GB2B7 modell 4 váltóérintkezővel (4CO) rendelkezik, ami maximális rugalmasságot biztosít a különböző áramkörök vezérléséhez. A relé 3A-es terhelhetőséggel bír, így alkalmas számos ipari alkalmazáshoz. A 24V AC vezérlőfeszültség kompatibilis a legtöbb ipari vezérlőrendszerrel, és a beépített LED állapotjelzés lehetővé teszi a működés könnyű ellenőrzését. A relé különleges előnye a zárolható tesztgomb, amely egyszerűsíti a karbantartást és a hibaelhárítást, mivel lehetővé teszi a relé működésének manuális tesztelését a rendszer többi részének zavarása nélkül.
A műszaki paraméterek tekintetében a RXM4GB2B7 kiváló elektromos jellemzőkkel rendelkezik. 2,5 kV-os névleges impulzus-állósági feszültség jellemzi 1,2/50 μs esetén, valamint 2A névleges üzemi áram 28V DC és 250V AC esetén az NO érintkezőknél, illetve 1A a 28V DC és 250V AC esetén az NC érintkezőknél. A relé UL szabvány szerint 3A-rel terhelhető 28V DC és 277V AC esetén. A minimális kapcsolási teljesítmény 15 mW 3 mA és 5V mellett. Az elektromos élettartam 100000 ciklus ellenállásterhelés esetén, ami a beépítési helyzettől és a működési környezettől függ. A mechanikai élettartam pedig lenyűgöző 10 millió ciklus, ami hosszú távú megbízhatóságot biztosít.
A RXM4GB2B7 relé működési paraméterei szintén kiemelkedőek. A működési frekvencia terhelés alatt legfeljebb 1200 ciklus/óra, terhelés nélkül pedig akár 18000 ciklus/óra. A működési idő mindössze 20 ms, a visszaállási idő szintén 20 ms. A maximális kapcsolási teljesítmény 750 VA/84 W. Az átlagos tekercsfogyasztás 1,2 VA 60 Hz-en, az átlagos ellenállás pedig 180 ohm 20°C-on, ±15% tűréssel. A relé széles, -40°C és +55°C közötti hőmérséklettartományban működőképes, így kiválóan alkalmas különböző környezeti feltételek mellett történő használatra. A dielektromos szilárdság kiváló: 1300V AC az érintkezők között mikro-leválasztással, 2000V AC a tekercs és az érintkező között, valamint 2000V AC a pólusok között.
A relé mechanikai kialakítása jól átgondolt: a flat (faston típusú) csatlakozóknak köszönhetően könnyen beépíthető és szerelhető. Az IP40-es védettségi fokozat megfelelő védelmet biztosít a por ellen. A termék aranyozott, bifurkált ezüst érintkezőkkel rendelkezik a megbízható elektromos kapcsolat érdekében. A relé számos nemzetközi szabványnak megfelel, többek között az IEC 61810-1, CSA C22.2 No 14 és UL 508 előírásainak, és rendelkezik UL, Lloyd's, CE, CSA, GOST és IECEE CB Scheme tanúsítványokkal, ami biztosítja a globális piacokon való alkalmazhatóságát.
Schneider Electric Harmony Electromechanical Relays - RXM4GB2B7 - RXM miniatűr relé, 4CO, 3A, 24VAC, tesztgomb, LED, alacsony szintű műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RXM sorozat
Termék vagy komponens típusa: Plug-in relé
Relé típusa: Miniatűr relé
Érintkezők típusa és összetétele: 4 C/O (váltóérintkező)
Állapotjelző LED: Beépítve
Vezérlés típusa: Zárolható tesztgomb
Vezérlőáramkör feszültsége [Uc]: 24 V AC 50/60 Hz
Hagyományos zárt termikus áram [Ithe]: 3 A -40...55 °C esetén
Kiegészítő jellemzők
Névleges impulzus-állósági feszültség [Uimp]: 2.5 kV 1.2/50 µs alatt
Névleges üzemi áram [Ie]:
2 A 28 V (DC) NO esetén az IEC szerint
2 A 250 V (AC) NO esetén az IEC szerint
1 A 28 V (DC) NC esetén az IEC szerint
1 A 250 V (AC) NC esetén az IEC szerint
3 A 28 V (DC) esetén az UL szerint
3 A 277 V (AC) esetén az UL szerint
Minimális kapcsolási teljesítmény: 15 mW 3 mA, 5 V esetén
Elektromos élettartam: 100000 ciklus ellenállásterhelésnél, a beépítési helyzettől és működési környezettől függően
Átlagos tekercsfogyasztás VA-ben: 1.2 60 Hz-nél
Névleges üzemi feszültség határértékei: 19.2...26.4 V AC
Névleges szigetelési feszültség [Ui]: 250 V az IEC szerint, 300 V a CSA szerint, 300 V az UL szerint
Átlagos fogyasztás: 1.2 VA 60 Hz-en
Maximális kapcsolási feszültség: 250 V az IEC szerint
Elengedési feszültség küszöbérték: >= 0.15 Uc
Terhelőáram: 3 A 250 V AC esetén, 3 A 28 V DC esetén
Működési idő: 20 ms
Maximális kapcsolási teljesítmény: 750 VA/84 W
Átlagos ellenállás: 180 Ohm 20 °C-on +/- 15 %
Mechanikai élettartam: 10000000 ciklus
Működési sebesség: <= 1200 ciklus/óra terhelés alatt, <= 18000 ciklus/óra terhelés nélkül
Felhasználási együttható: 20 %
Visszaállási idő: 20 ms
Dielektromos szilárdság: 1300 V AC az érintkezők között mikro-megszakítással, 2000 V AC a tekercs és az érintkező között, 2000 V AC a pólusok között
Kompatibilitási kód: RXM
Védelmi kategória: RT I
Szennyezettségi fok: 2
Működési helyzet: Bármely helyzet
Tesztelési szintek: A szintű csoportos szerelés
Készülék bemutatás: Teljes termék
Érintkezők anyaga: Aranyozott bifurkált ezüst
Csatlakozóláb formája: Lapos (faston típusú)
Nettó tömeg: 0.037 kg
Környezet
Környezeti levegő hőmérséklete működés közben: -40...55 °C
IP védettségi fokozat: IP40 az IEC 60529 szerint
Szabványok: IEC 61810-1, CSA C22.2 No 14, UL 508
Terméktanúsítványok: UL, Lloyd's, CE, CSA, GOST, IECEE CB Scheme
Környezeti levegő hőmérséklete tárolás esetén: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben, 5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működő állapotban
Ütésállóság: 10 gn működés közben, 30 gn nem működő állapotban
