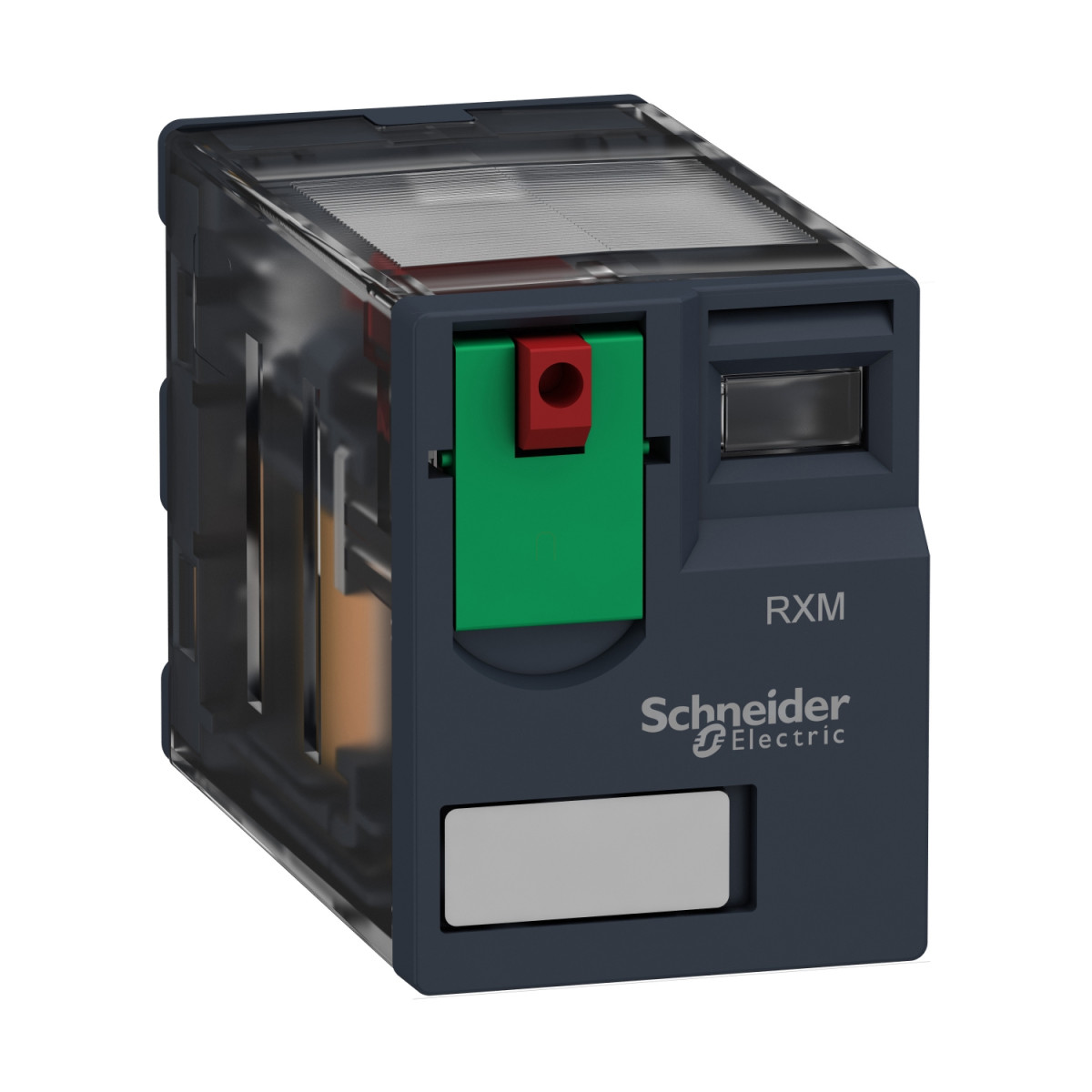

A Schneider Electric Harmony Electromechanical Relays sorozatból származó RXM4GB1P7 típusú miniatűr plug-in relé egy kompakt, mégis nagy teljesítményű elektromechanikus kapcsolóeszköz, amely kiválóan alkalmazható különböző ipari vezérlési feladatokhoz. A termék a megbízható RXM szériához tartozik, amely évtizedek óta bizonyít az ipari automatizálási megoldásokban világszerte.
A relé 4 váltóérintkezővel (4CO - 4 change over) rendelkezik, ami rendkívüli rugalmasságot biztosít a különböző áramkörök kapcsolásában. A kapcsolók aranyozott bifurkált ezüst anyagúak, ami kiváló elektromos vezetőképességet és hosszú élettartamot garantál. A termék névleges áramerőssége 3A a -40°C és +55°C közötti hőmérséklettartományban. A relé lapos (faston típusú) csatlakozókkal rendelkezik, ami megkönnyíti a telepítést és szerelést. A vezérlő áramkör feszültsége 230V AC 50/60 Hz, így közvetlenül csatlakoztatható a normál európai hálózati feszültségre.
A RXM4GB1P7 különleges jellemzője a reteszelhető tesztgomb, amely lehetővé teszi a működés közvetlen ellenőrzését és kézi vezérlését. Ezzel gyorsan és egyszerűen lehet tesztelni a rendszer megfelelő működését telepítéskor vagy karbantartáskor. A terméken nincs állapotjelző LED, így olyan környezetben is használható, ahol a fényjelzés zavaró lenne. IP40-es védettségi szinttel rendelkezik, amely megfelelő védelmet nyújt a tipikus ipari környezetben.
Műszaki szempontból kiemelkedő paraméterekkel büszkélkedhet: névleges impulzus állósági feszültsége 2,5 kV 1,2/50 μs időtartamra, dielektromos szilárdság 1300V AC az érintkezők között mikro-leválasztással, valamint 2000V AC a tekercs és az érintkezők, illetve a pólusok között. A termék mechanikai élettartama rendkívüli, eléri a 10 millió kapcsolási ciklust, elektromos élettartama pedig 100 000 ciklus rezisztív terhelésnél. Kiemelkedő működési sebessége figyelemreméltó: maximum 1200 ciklus/óra terhelés alatt és akár 18 000 ciklus/óra terhelés nélkül. A működési idő 20 ms, míg a reset idő szintén 20 ms, így gyors kapcsolási feladatokra is tökéletesen alkalmas. A maximális kapcsolási kapacitás 750 VA/84 W, ami sokoldalú alkalmazhatóságot biztosít különböző vezérlési feladatokhoz.
A relé számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között: CSA C22.2 No 14, IEC 61810-1, UL 508, valamint rendelkezik UL, Lloyd's, CE, CSA, GOST és IECEE CB tanúsítványokkal is. Ez a széles körű megfelelőség biztosítja, hogy a termék szinte bármilyen ipari környezetben használható legyen világszerte. A relé bármilyen pozícióban működtethető, ami tovább növeli a telepítési rugalmasságot. Felhasználási területe rendkívül széles: alkalmazható ipari automatizálásban, épületautomatizálásban, energiamenedzsment rendszerekben, valamint bármely olyan vezérlési rendszerben, ahol megbízható elektromechanikus kapcsolásra van szükség.
Schneider Electric Harmony Electromechanical Relays - RXM4GB1P7 - RXM miniatűr relé, 4CO, 3A, 230VAC, tesztgomb, alacsony szintű műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RXM sorozat
Termék vagy alkatrész típusa: Plug-in relé
Relé típusa: Miniatűr relé
Érintkezők típusa és összetétele: 4 C/O (váltóérintkező)
Állapotjelző LED: Nincs
Vezérlés típusa: Reteszelhető tesztgomb
Vezérlőáramkör feszültsége: 230 V AC 50/60 Hz
Hagyományos zárt hőáram: 3 A -40…55 °C között
Kiegészítő műszaki adatok
Névleges impulzus állósági feszültség: 2,5 kV 1,2/50 µs időtartamra
Névleges üzemi áram: 2 A 28 V (DC) NO, IEC szabvány szerint
2 A 250 V (AC) NO, IEC szabvány szerint
1 A 28 V (DC) NC, IEC szabvány szerint
1 A 250 V (AC) NC, IEC szabvány szerint
3 A 28 V (DC), UL szabvány szerint
3 A 277 V (AC), UL szabvány szerint
Minimális kapcsolási teljesítmény: 15 mW 3 mA, 5 V esetén
Elektromos élettartam: 100000 ciklus rezisztív terhelésnél (függ a szerelési pozíciótól és a munkakörnyezettől)
Átlagos tekercsfogyasztás VA-ban: 1,2 60 Hz-en
Névleges üzemi feszültséghatárok: 184...253 V AC
Névleges szigetelési feszültség: 250 V IEC szabvány szerint, 300 V CSA és UL szabvány szerint
Átlagos fogyasztás: 1,2 VA 60 Hz-en
Maximális kapcsolási feszültség: 250 V IEC szabvány szerint
Elengedési feszültség küszöbérték: >= 0,15 Uc
Terhelőáram: 3 A 250 V AC, 3 A 28 V DC
Működési idő: 20 ms
Maximális kapcsolási teljesítmény: 750 VA/84 W
Átlagos ellenállás: 15000 Ohm 20 °C-on +/- 15 %
Mechanikai élettartam: 10000000 ciklus
Működési tulajdonságok
Működési sebesség: <= 1200 ciklus/óra terhelés alatt, <= 18000 ciklus/óra terhelés nélkül
Kihasználtsági együttható: 20 %
Reset idő: 20 ms
Dielektromos szilárdság: 1300 V AC az érintkezők között mikro-leválasztással, 2000 V AC a tekercs és az érintkezők között, 2000 V AC a pólusok között
Kompatibilitási kód: RXM
Védelmi kategória: RT I
Szennyezési fokozat: 2
Üzemi pozíció: Bármely pozíció
Tesztszintek: A szint, csoportos szerelés
Eszköz bemutatása: Komplett termék
Érintkezők anyaga: Aranyozott bifurkált ezüst
Csatlakozó alakja: Lapos (faston típusú)
Környezeti jellemzők
Környezeti üzemi hőmérséklet: -40…55 °C
IP védettségi fokozat: IP40 IEC 60529 szabvány szerint
Szabványok: CSA C22.2 No 14, IEC 61810-1, UL 508
Termék tanúsítványok: UL, Lloyd's, CE, CSA, GOST, IECEE CB Scheme
Környezeti tárolási hőmérséklet: -40…85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10…150 Hz) 5 ciklus működés közben, 5 gn, amplitúdó = +/- 1 mm (f = 10…150 Hz) 5 ciklus nem működés közben
Ütésállóság: 10 gn működés közben, 30 gn nem működés közben
