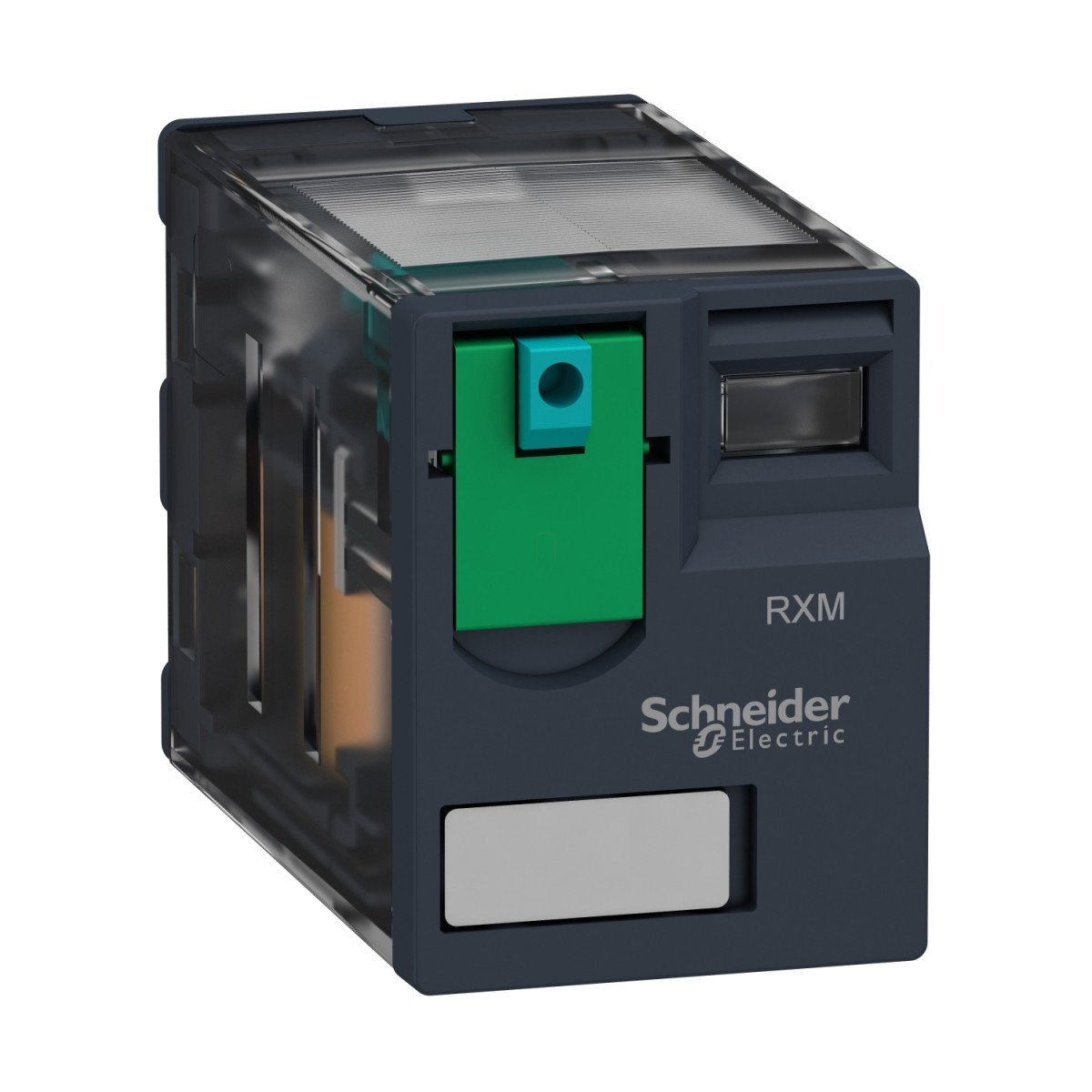

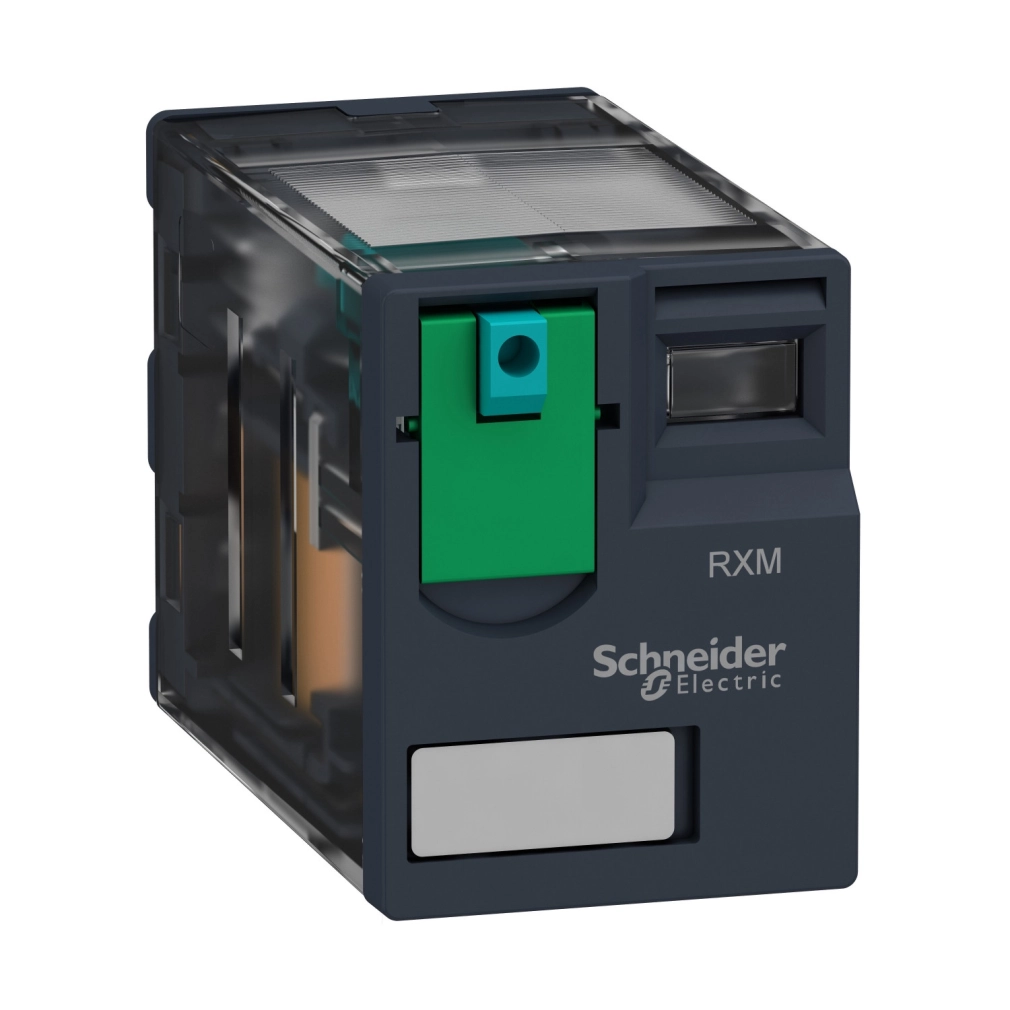

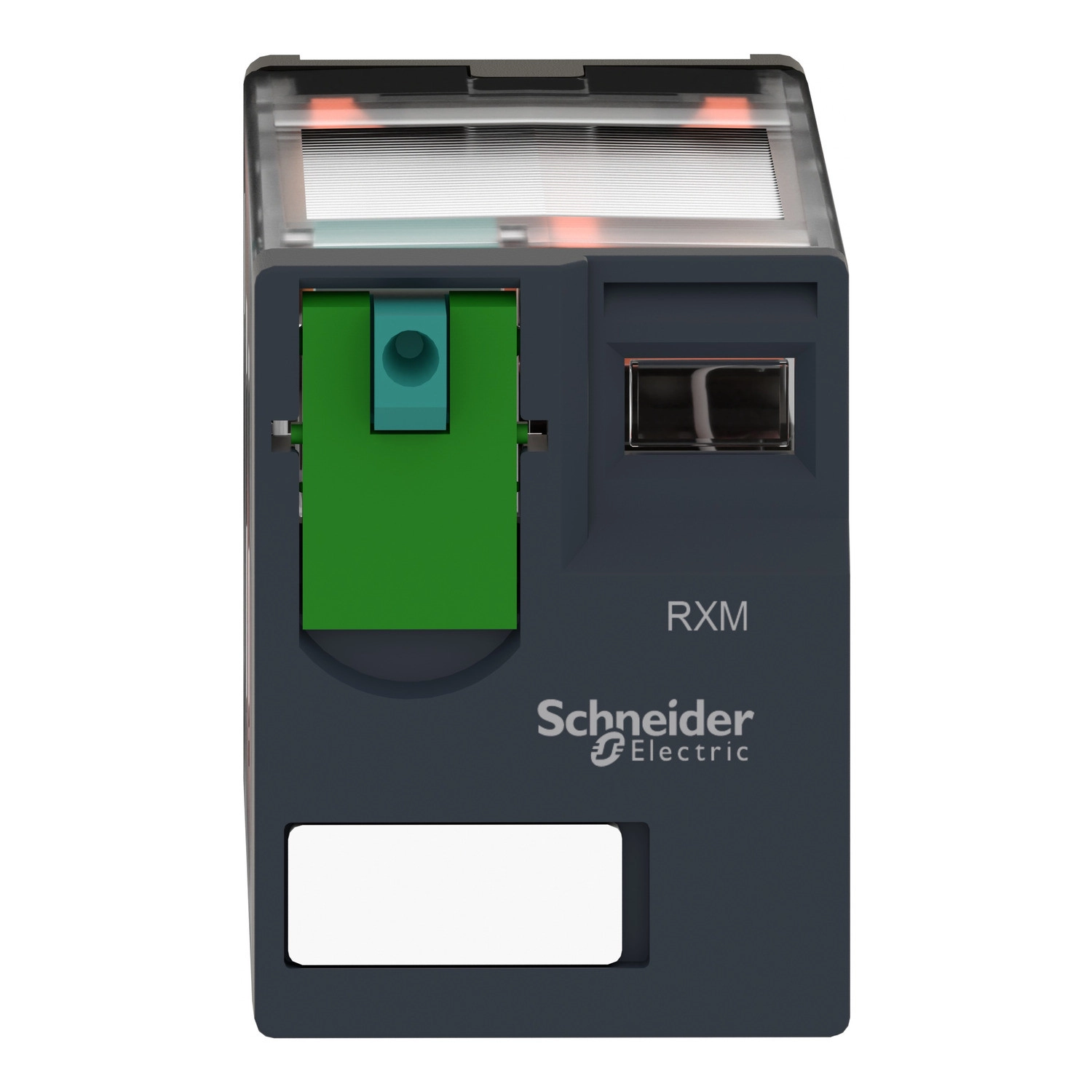

A Schneider Electric RXM4GB1BD egy miniatűr plug-in relé a Harmony Electromechanical Relays sorozatból, amely kompakt kialakítása ellenére kiváló teljesítményt és hosszú élettartamot biztosít. Ez a 4CO (4 váltóérintkező) kontaktussal rendelkező relé ideális választás ipari automatizálási rendszerek, vezérlőpanelek és egyéb elektromos alkalmazások számára, ahol megbízható kapcsolási funkcióra van szükség.
A termék 24V DC vezérlőfeszültséggel működik, és 3 amper névleges árammal rendelkezik -40°C és 55°C közötti működési hőmérséklet-tartományban. A relé különleges jellemzője a lockable tesztgomb, amely lehetővé teszi a relé működésének manuális ellenőrzését és tesztelését telepítés vagy karbantartás során. A flat (faston típusú) csatlakozók egyszerű és biztonságos bekötést tesznek lehetővé, ami különösen hasznos sűrű bekötési környezetben.
Az RXM4GB1BD kivételes elektromos paraméterekkel büszkélkedhet, beleértve a 2,5 kV impulzusfeszültség-állóságot, amely jelentős védelmet nyújt feszültségcsúcsok ellen. A relé kiváló kapcsolási kapacitással rendelkezik: 2A 28V DC és 250V AC mellett NO (alaphelyzetben nyitott) kontaktusoknál, valamint 1A 28V DC és 250V AC mellett NC (alaphelyzetben zárt) kontaktusoknál, az IEC szabványnak megfelelően. Az UL szabvány szerint pedig 3A 28V DC és 277V AC mellett. A maximális kapcsolási kapacitás 750 VA/84 W, ami széles alkalmazási területet tesz lehetővé.
A termék mechanikai élettartama kiemelkedő, 10 millió kapcsolási ciklust kínál, míg az elektromos élettartama eléri a 100 000 ciklust rezisztív terhelés mellett, a szerelési pozíciótól és a munkakörnyezettől függően. A relé nagy megbízhatóságát a 650 Ohm átlagos ellenállás (20°C ± 10%), a 0,9 W átlagos tekercsfogyasztás, valamint a 20 ms működési és 20 ms visszaállási idő biztosítja. Az RXM4GB1BD IP40 védettséggel rendelkezik az IEC 60529 szabványnak megfelelően, és számos nemzetközi tanúsítvánnyal rendelkezik, köztük UL, Lloyd's, CE, CSA, GOST és IECEE CB Scheme.
Az RXM4GB1BD relé különleges tulajdonsága az aranyozott, kétágú ezüst érintkezők használata, amelyek kiváló elektromos vezetőképességet és hosszú élettartamot biztosítanak. A relé bármilyen pozícióban felszerelhető, és kiváló ellenállást mutat vibráció (3-5 gn) és ütés (10-30 gn) ellen is. A termék teljes méretei kompaktak, nettó tömege mindössze 0,037 kg, ami ideálissá teszi olyan alkalmazásokhoz, ahol a helymegtakarítás fontos szempont.
Schneider Electric Harmony Electromechanical Relays - RXM4GB1BD - RXM miniatűr relé, 4CO, 3A, 24VDC, tesztgomb, alacsony szintű műszaki adatok
Fő jellemzők
Terméksorozat: Harmony Electromechanical Relays
Sorozat neve: RXM sorozat
Termék vagy komponens típusa: Plug-in relé
Relé típusa: Miniatűr relé
Kontaktus típusa és összetétele: 4 C/O (váltóérintkező)
Állapotjelző LED: Nincs
Vezérlés típusa: Rögzíthető tesztgomb
Vezérlő áramkör feszültsége: 24 V DC
Hagyományos zárt termikus áram: 3 A -40...55 °C hőmérsékleten
Kiegészítő jellemzők
Névleges impulzus-állófeszültség: 2,5 kV 1,2/50 μs alatt
Névleges üzemi áram: 2 A 28 V (DC) NO, IEC szabványnak megfelelően
2 A 250 V (AC) NO, IEC szabványnak megfelelően
1 A 28 V (DC) NC, IEC szabványnak megfelelően
1 A 250 V (AC) NC, IEC szabványnak megfelelően
3 A 28 V (DC), UL szabványnak megfelelően
3 A 277 V (AC), UL szabványnak megfelelően
Minimális kapcsolási kapacitás: 15 mW 3 mA, 5 V mellett
Elektromos élettartam: 100000 ciklus rezisztív terhelésnél, függően a szerelési pozíciótól és munkakörnyezettől
Névleges üzemi feszültség határértékek: 19,2...26,4 V DC
Névleges szigetelési feszültség: 250 V, IEC szabványnak megfelelően
300 V, CSA szabványnak megfelelően
300 V, UL szabványnak megfelelően
Maximális kapcsolási feszültség: 250 V, IEC szabványnak megfelelően
Elengedési feszültség küszöbértéke: >= 0,1 Uc
Terhelőáram: 3 A 250 V AC mellett
3 A 28 V DC mellett
Működési idő: 20 ms
Maximális kapcsolási kapacitás: 750 VA/84 W
Átlagos ellenállás: 650 Ohm 20 °C ± 10% mellett
Átlagos tekercsfogyasztás: 0,9 W
Mechanikai élettartam: 10000000 ciklus
Működési sebesség: <= 1200 ciklus/óra terhelés alatt
<= 18000 ciklus/óra terhelés nélkül
Kihasználtsági együttható: 20%
Visszaállítási idő: 20 ms
Elektromos tulajdonságok
Dielektromos szilárdság: 1300 V AC érintkezők között mikroszakítással
2000 V AC tekercs és érintkező között
2000 V AC pólusok között
Környezeti tulajdonságok
IP védettségi fokozat: IP40, IEC 60529 szerint
Környezeti működési hőmérséklet: -40...55 °C
Tárolási hőmérséklet: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus üzemelés közben
5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem üzemelés közben
Ütésállóság: 10 gn üzemelés közben
30 gn nem üzemelés közben
Mechanikai tulajdonságok
Érintkező anyaga: Aranyozott kétágú ezüst

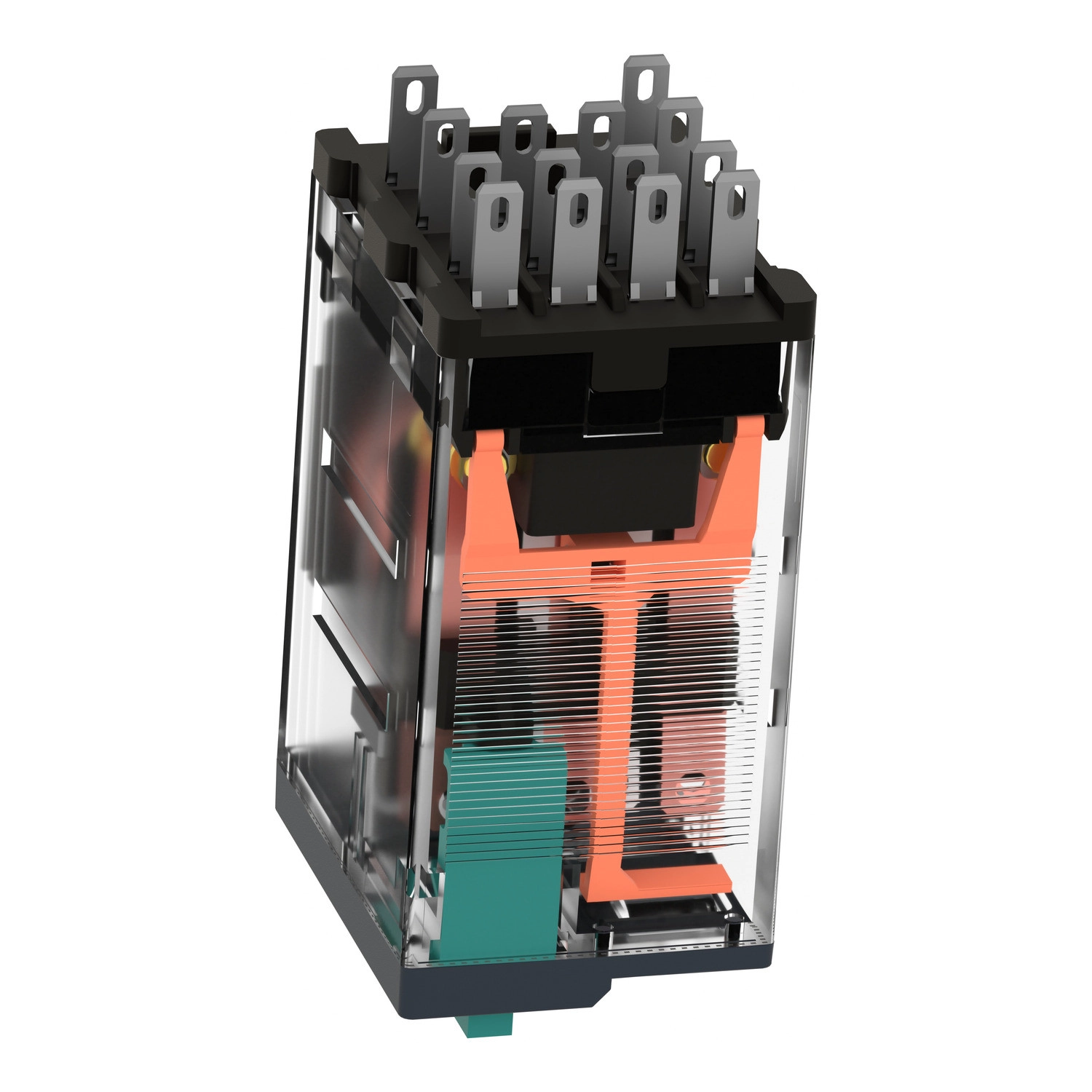

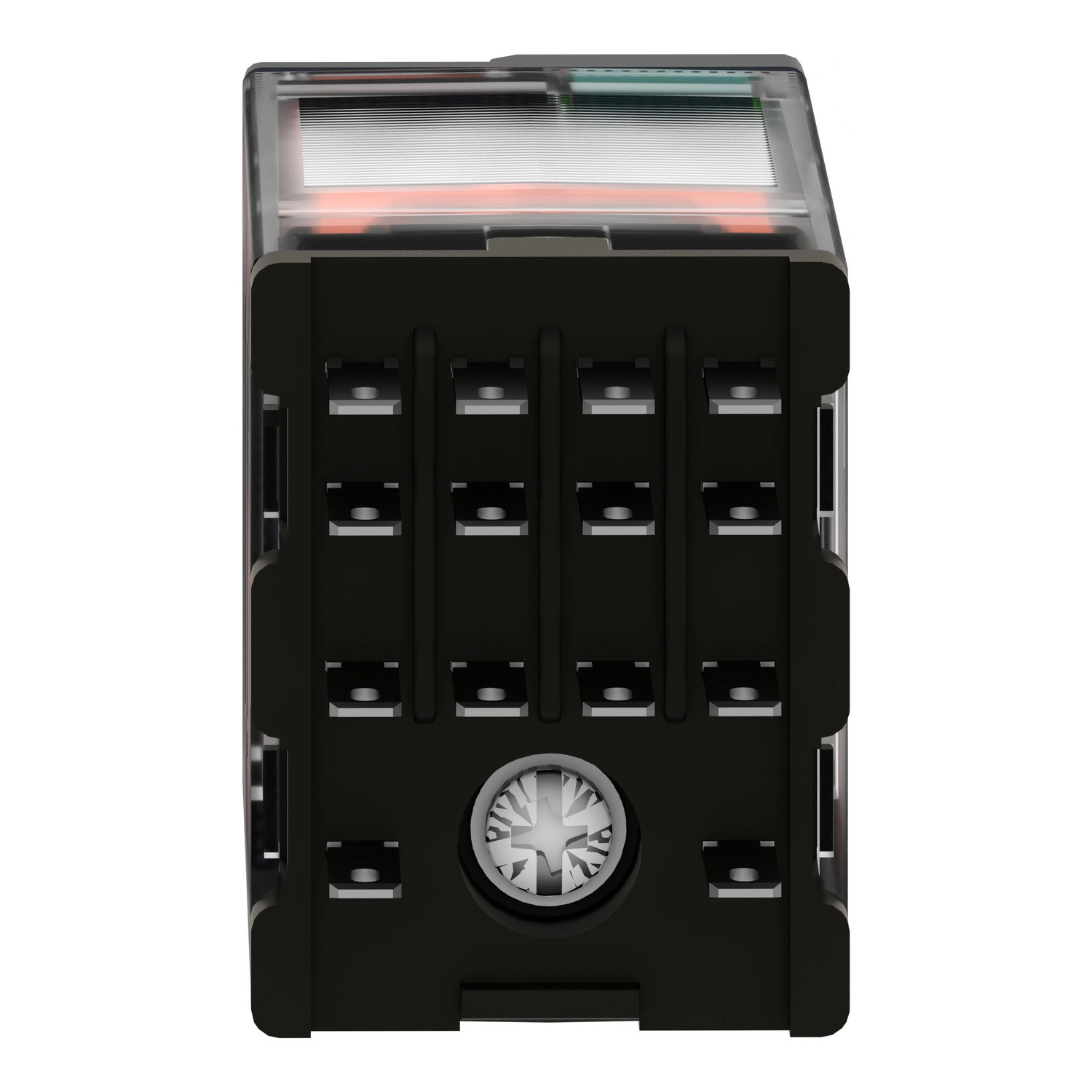

Csap alakja: Lapos (faston típusú)
Nettó tömeg: 0,037 kg
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 61810-1, UL 508
Terméktanúsítványok: UL, Lloyd's, CE, CSA, GOST, IECEE CB Scheme
