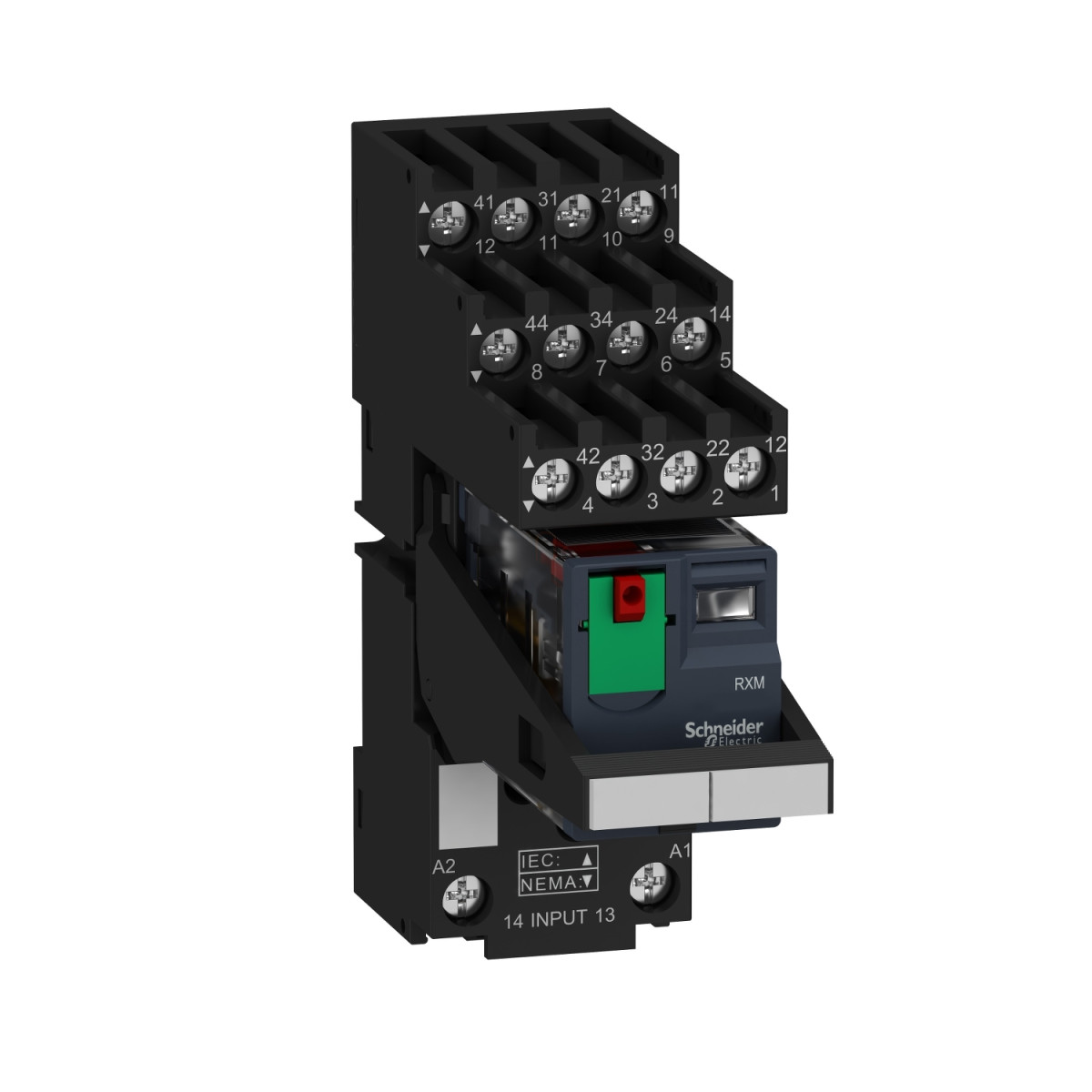

Schneider Electric Harmony Electromechanical Relays - RXM4AB2P7PVS - RXM miniatűr relé, 4CO, 6A, 230VAC, tesztgomb, LED, elválasztott elrendezésű
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az RXM4AB2P7PVS modell 4 váltóérintkezővel (4CO) rendelkezik, ami kivételes rugalmasságot biztosít a különböző vezérlési feladatokhoz. A relé 230V AC 50/60 Hz vezérlőfeszültséggel működik, így tökéletesen illeszkedik a legtöbb európai ipari környezetbe. A hagyományos zárt termikus áram értéke 6A, míg a folyamatos kimeneti áram 5A, ami széles körű alkalmazhatóságot tesz lehetővé különböző terhelési forgatókönyvek esetén.
Különösen hasznos tulajdonsága ennek a modellnek a beépített állapotjelző LED, amely azonnal vizuális visszajelzést ad a relé működési állapotáról, megkönnyítve ezzel a hibakeresést és a rendszer monitorozását. A zárolható tesztgomb szintén kiemelkedő előny, mivel lehetővé teszi a relé működésének ellenőrzését anélkül, hogy a teljes rendszert aktiválnod kellene. Ez jelentősen csökkenti a rendszer beüzemelési és karbantartási idejét. Az elválasztott elrendezésű csatlakozókapcsok pedig fokozott biztonságot és könnyű hozzáférhetőséget biztosítanak a telepítés során.
A termék műszaki paraméterei között megtalálható a 2,5 kV lökőfeszültség-állóság, amely megfelelő védelmet nyújt a feszültségcsúcsokkal szemben. A névleges működési áram értékei különböző szabványok szerint: 3A 28V DC és 250V AC NC csatlakozás esetén, valamint 6A 28V DC és 250V AC NO csatlakozás esetén (IEC szabvány szerint). Az UL szabvány szerint 6A 277V AC és 8A 30V DC értékek érvényesek. A minimális kapcsolási áram 10mA, a minimális kapcsolási feszültség pedig 17V, ami 170mW minimális kapcsolási teljesítménynek felel meg.
Az elektromos élettartam 100000 ciklus ellenállásos terhelés esetén, míg a mechanikai élettartam lenyűgöző 10 millió kapcsolási ciklust tesz lehetővé. A relé működési sebessége max. 1200 ciklus/óra terhelés alatt és 18000 ciklus/óra terhelés nélkül. Az átlagos ellenállás 15000 Ohm 20°C-on, az átlagos tekercsfogyasztás pedig 1,2W váltakozó áram esetén. A termék különösen robusztus kialakítású, amit a 3g rezgésállóság és a 10g/30g (üzemi/nem üzemi) ütésállóság is bizonyít.
Schneider Electric Harmony Electromechanical Relays - RXM4AB2P7PVS - RXM miniatűr relé, 4CO, 6A, 230VAC, tesztgomb, LED, elválasztott elrendezésű műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RXM sorozat
Termék vagy alkatrész típusa: Előre összeállított dugaszolható relé aljzattal
Relé típus: Miniatűr relé
Érintkezők típusa és összetétele: 4 C/O (váltóérintkező)
Állapotjelző LED: Igen
Vezérlés típusa: Zárolható tesztgomb
Villamos jellemzők
Vezérlőáramkör feszültsége [Uc]: 230 V AC 50/60 Hz
Konvencionális zárt termikus áram [Ithe]: 6 A
Folyamatos kimeneti áram: 5 A
Névleges lökőfeszültség-állóság [Uimp]: 2,5 kV 1,2/50 µs során
Névleges működési áram [Ie]:
3 A 28 V (DC) NC az IEC szabványnak megfelelően
3 A 250 V (AC) NC az IEC szabványnak megfelelően
6 A 28 V (DC) NO az IEC szabványnak megfelelően
6 A 250 V (AC) NO az IEC szabványnak megfelelően
6 A 277 V (AC) az UL szabványnak megfelelően
8 A 30 V (DC) az UL szabványnak megfelelően
Minimális kapcsolási áram: 10 mA
Minimális kapcsolási feszültség: 17 V
Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V esetén
Elektromos élettartam: 100000 ciklus ellenállásos terhelés esetén
Névleges működési feszültséghatárok: 184...253 V AC
Névleges szigetelési feszültség [Ui]: 250 V az IEC szabványnak megfelelően
Maximális kapcsolási feszültség: 250 V
Kiesési feszültség küszöbérték: >= 0,3 Uc AC
Terhelési áram: 6 A 250 V AC / 6 A 28 V DC
Működési idő: 20 ms
Maximális kapcsolási kapacitás: 1500 VA/168 W AC/DC
Átlagos ellenállás: 15000 Ohm 20 °C-on +/- 15 %
Átlagos tekercsfogyasztás: 1,2 W, AC
Mechanikai jellemzők
Mechanikai élettartam: 10000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 1200 ciklus/óra terhelés alatt / <= 18000 ciklus/óra terhelés nélkül
Kihasználtsági tényező: 20 %
CAD teljes szélesség: 26,9 mm
CAD teljes magasság: 82,8 mm
CAD teljes mélység: 80,35 mm
Nyomatékérték: 1 N.m
Visszaállítási idő: 20 ms
Érintkezőkapocs elrendezés: Elválasztott
Csatlakozás típusa:
Csatlakozó, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) rugalmas kábelléggel
Csatlakozó, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) rugalmas kábelléggel
Csatlakozó, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) tömör kábelvég nélkül
Csatlakozó, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) tömör kábelvég nélkül
Dielektromos szilárdság:
1300 V AC az érintkezők között mikro megszakítással
2000 V AC a tekercs és az érintkező között alapszigetelésssel
2000 V AC a pólusok között alapszigetelésssel
Kompatibilitási kód: RXM
Védettségi kategória: RT I
Szennyezési fokozat: 2
Üzemi helyzet: Bármilyen pozíció
Vizsgálati szintek: A szint csoportos szerelés
Érintkező anyaga: AgNi
Tüske alakja: Lapos (faston típusú)
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -40...55 °C
IP védettségi fokozat: IP20 az IEC 60529 szabványnak megfelelően
Szabványok: UL 508, IEC 61810-1, CSA C22.2 No 14, IEC 61984
Termék tanúsítványok: UL, Lloyd's, CE, CSA, GOST, IECEE CB Scheme
Tárolási környezeti hőmérséklet: -40...85 °C
Rezgésállóság:
3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus üzemelés közben
5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem üzemelés közben
Ütésállóság: 10 gn üzemelés közben / 30 gn nem üzemelés közben
