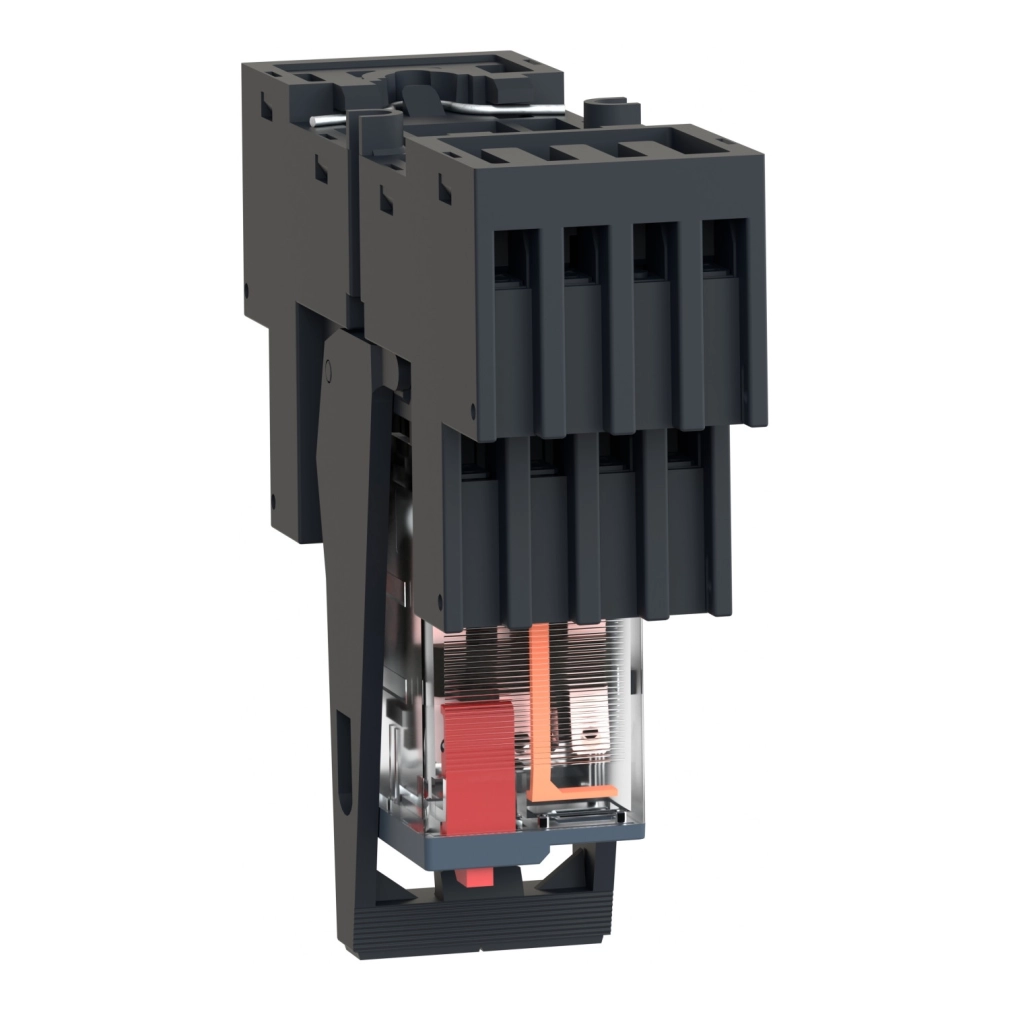

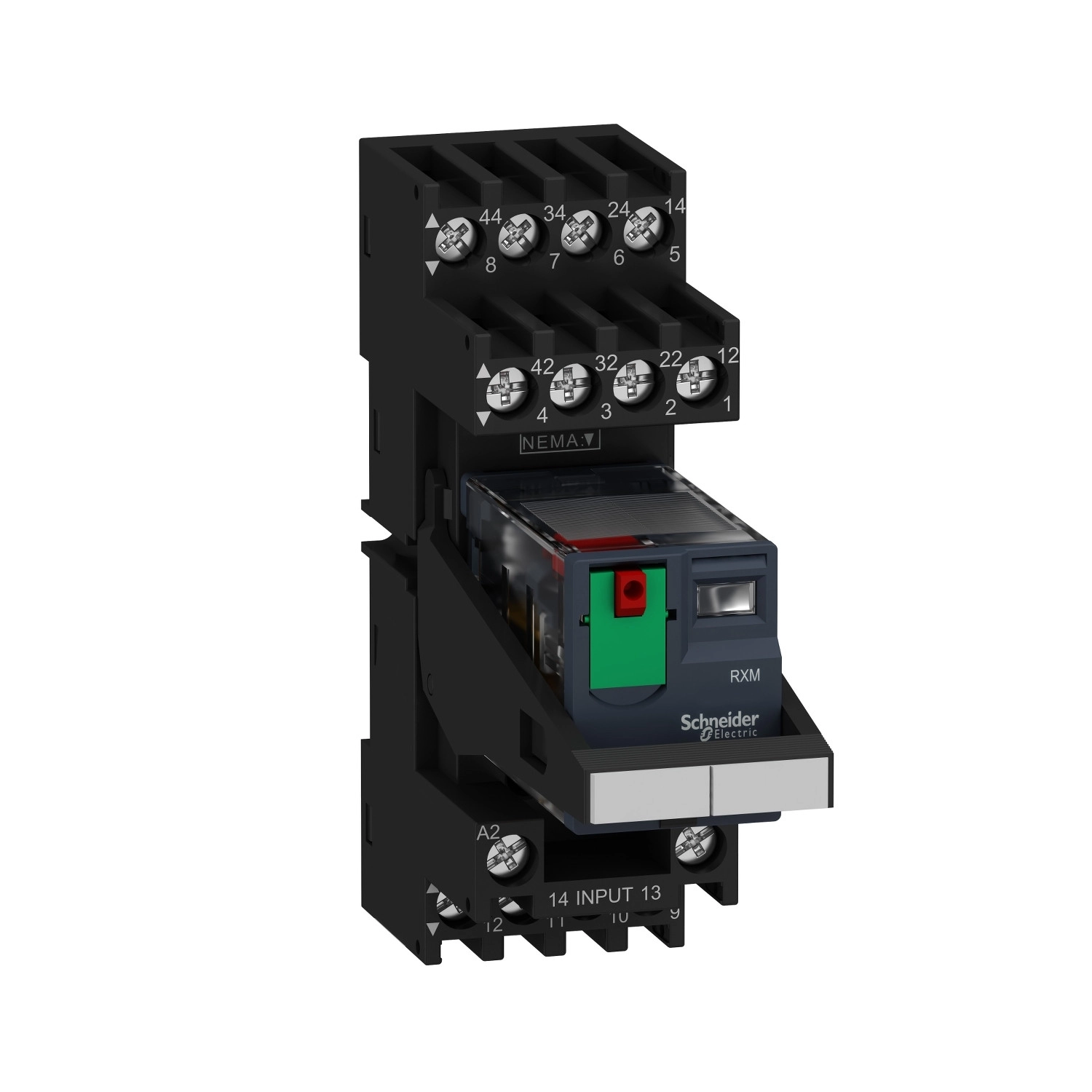

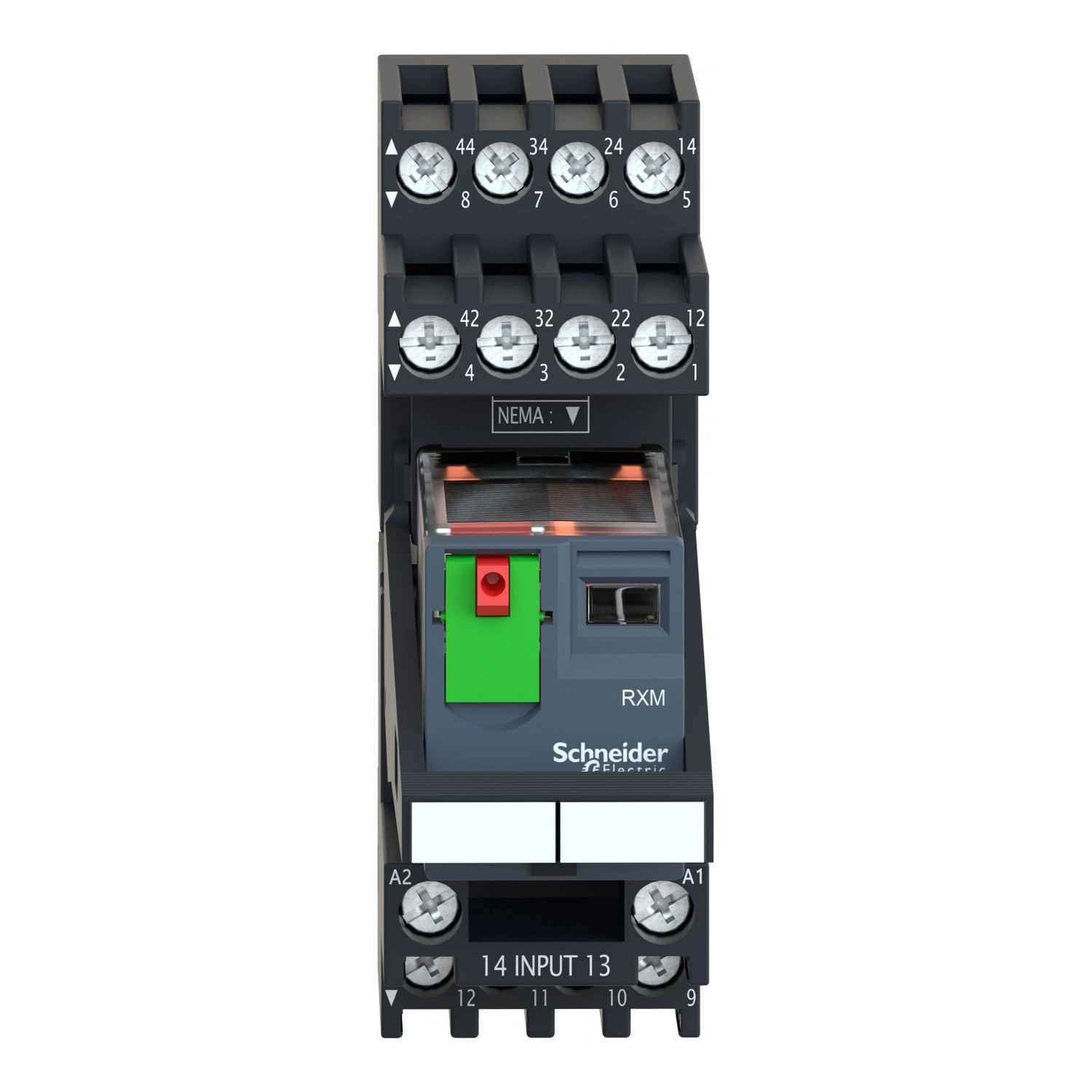

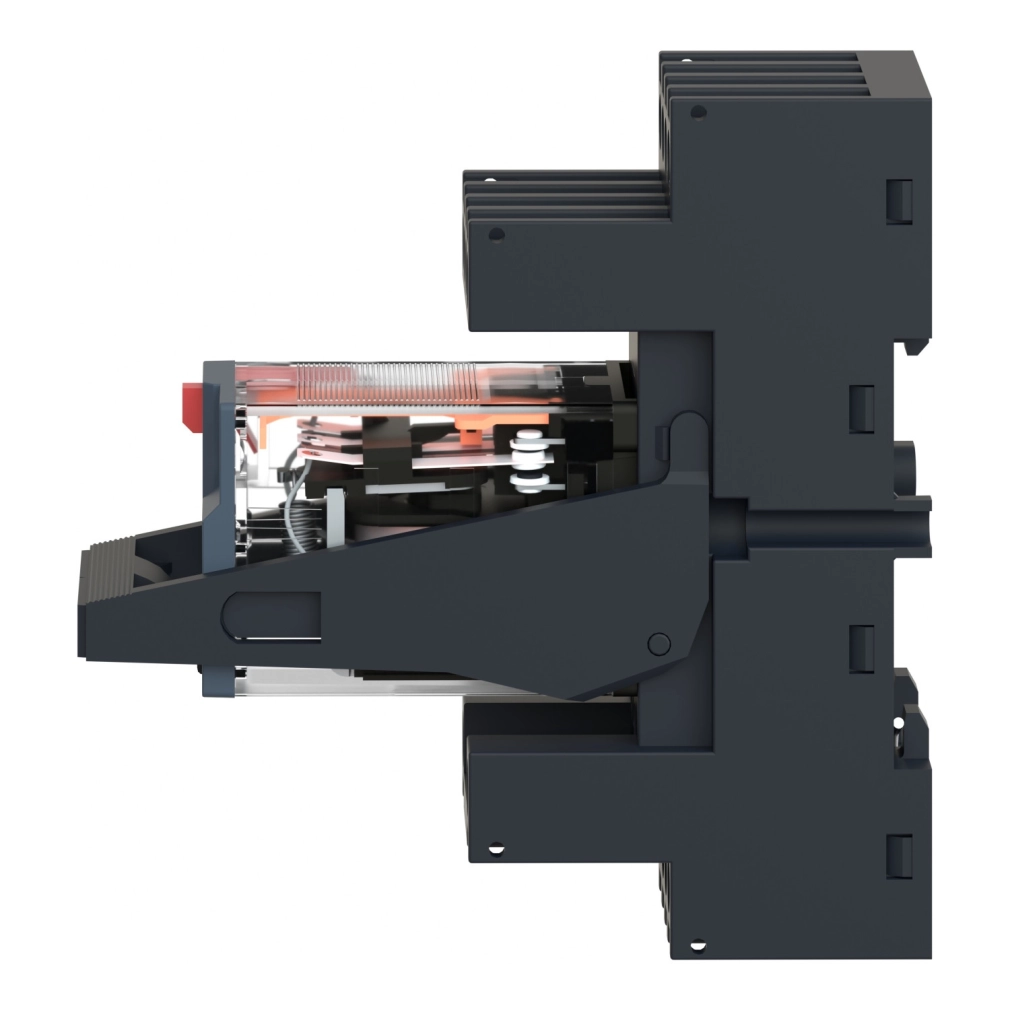

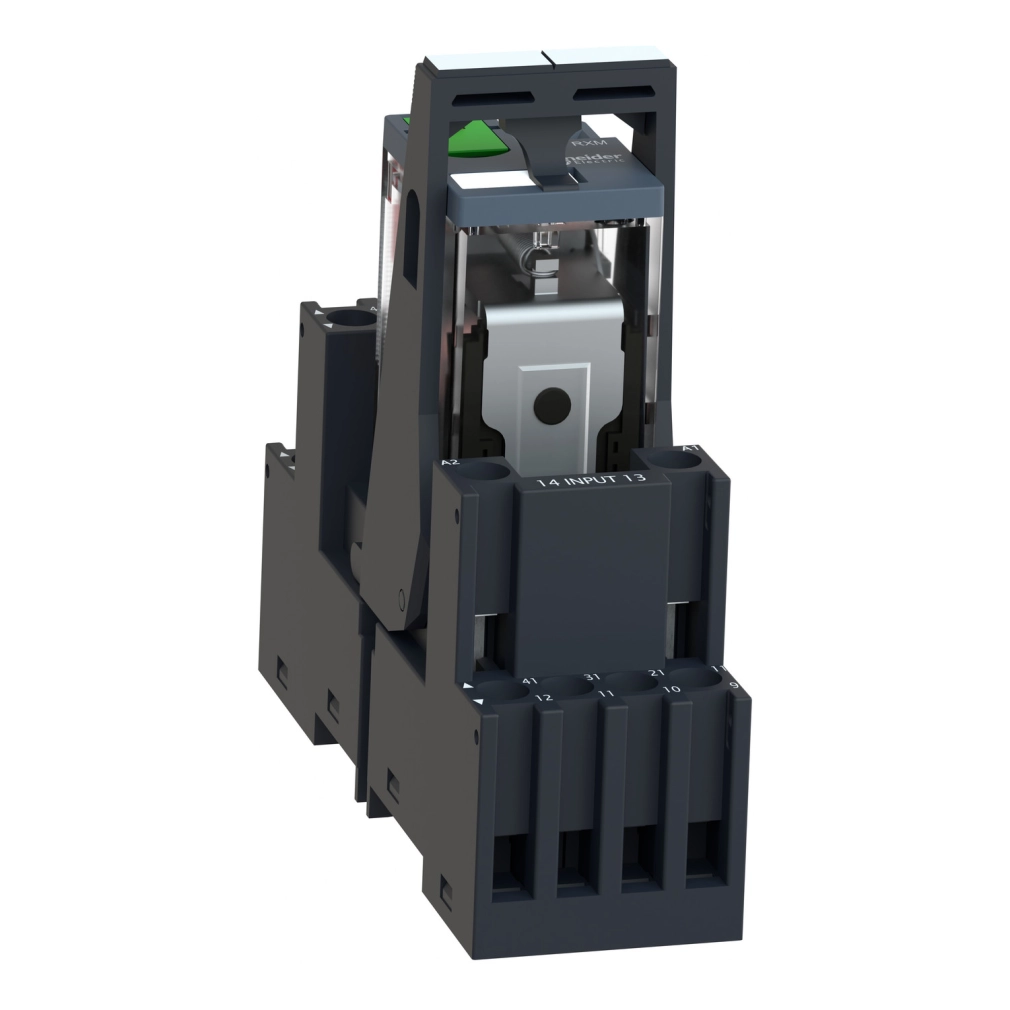

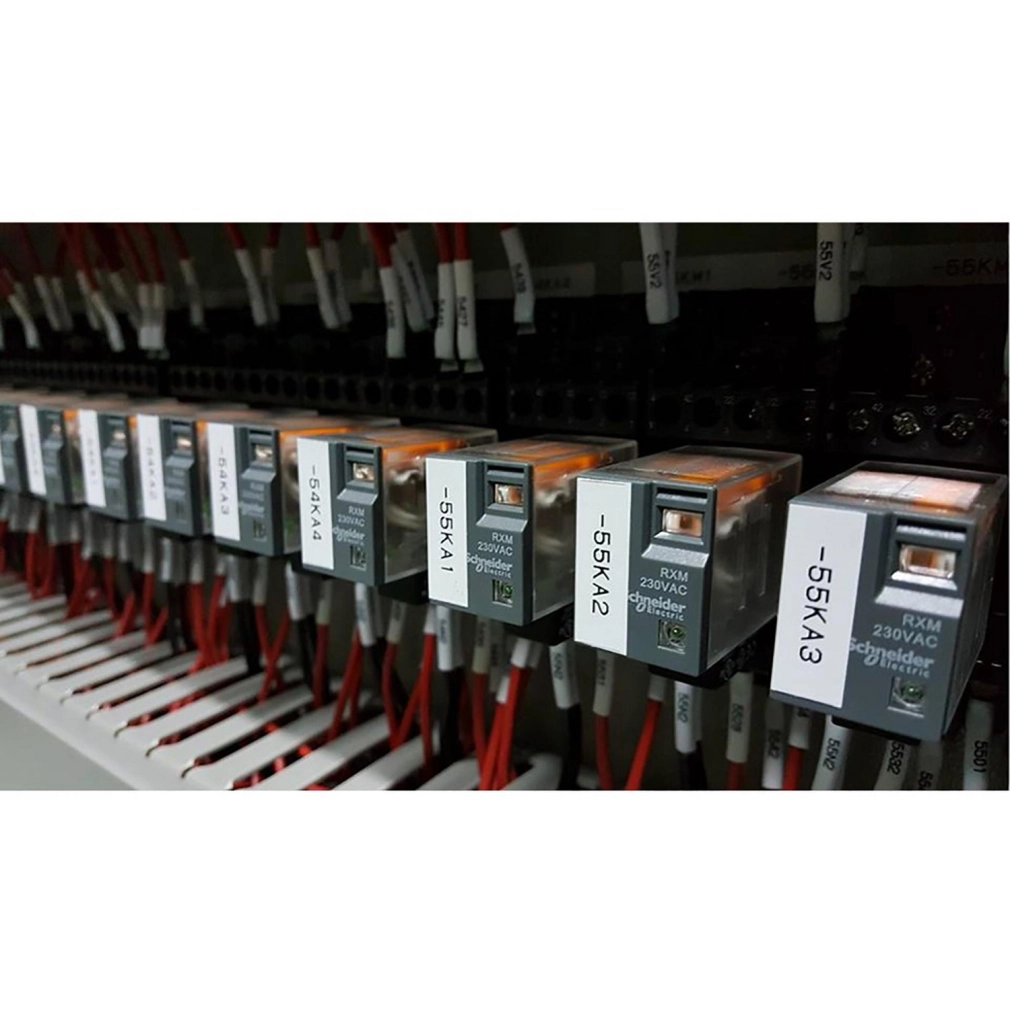

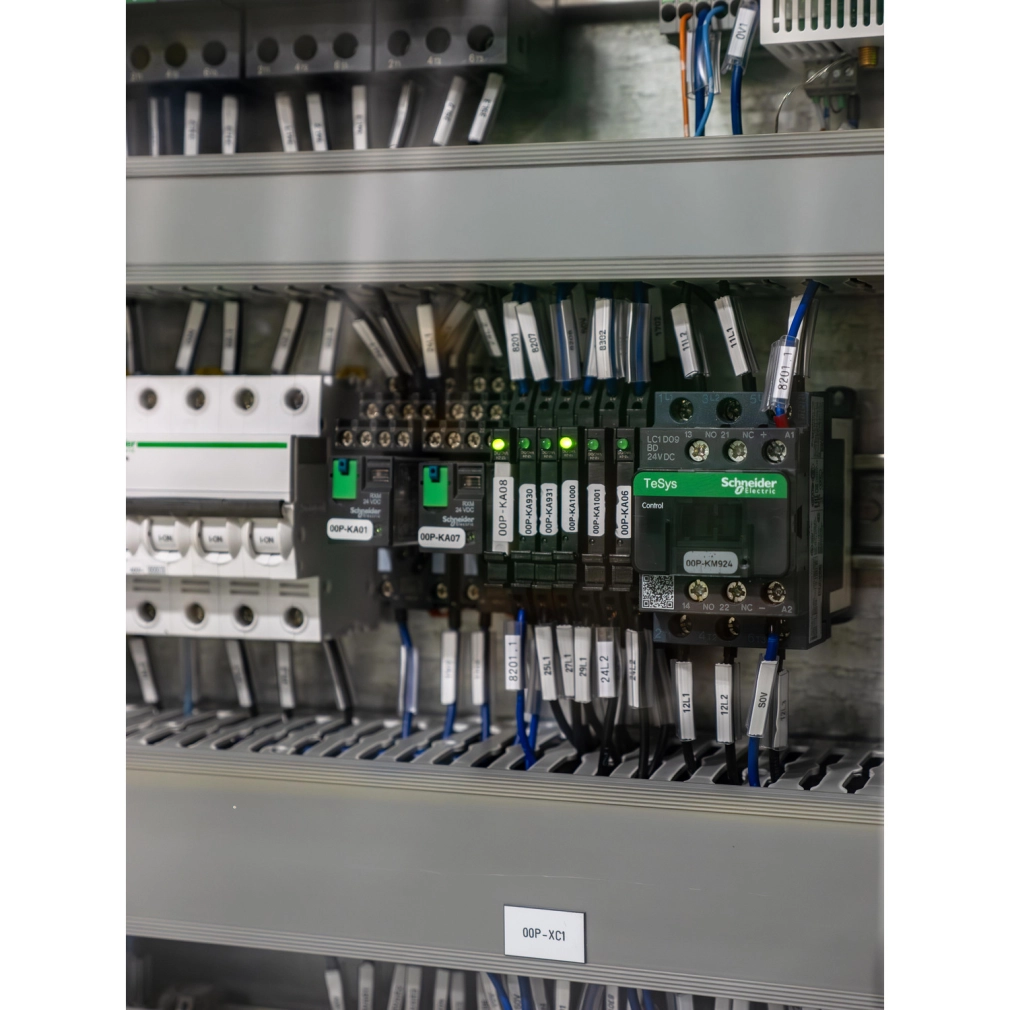

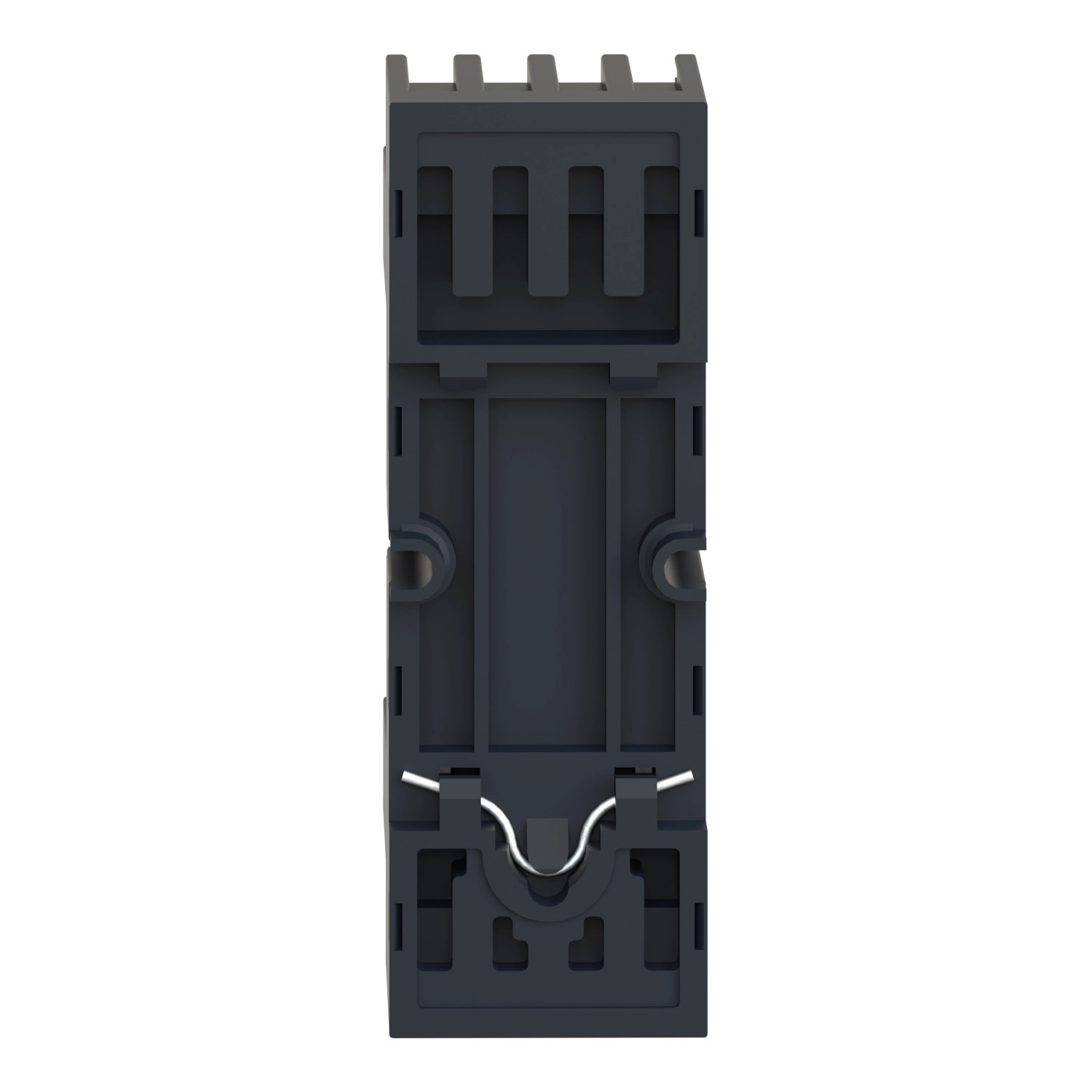

A Schneider Electric RXM4AB2P7PVM egy miniatűr, előre összeszerelt, csatlakoztatható relé komplett foglalattal, amely a Harmony Electromechanical Relays termékcsaládba tartozik. Ez a kompakt, mégis rendkívül sokoldalú elektromechanikus relé tökéletes választás olyan ipari alkalmazásokhoz, ahol megbízható kapcsolási funkcióra van szükség korlátozott helyen.
A relé 4 váltóérintkezővel (4 C/O) rendelkezik, amely maximális rugalmasságot biztosít a különböző áramkörök vezérléséhez. A 6 amper névleges hagyományos zárt hőáram és az 5 amper folyamatos kimeneti áram elegendő teljesítményt kínál a legtöbb ipari alkalmazáshoz. A vezérlőáramkör feszültsége 230 V AC 50/60 Hz, így kompatibilis a legtöbb európai tápegységgel. Az üzemi hőmérséklet-tartomány -40°C és 55°C között van, így extrém környezeti feltételek között is megbízhatóan működik.
A RXM4AB2P7PVM számos kiemelkedő tulajdonsággal rendelkezik, amelyek megkönnyítik a telepítést és a használatot. Rendelkezik állapotjelző LED-del, amely egyértelmű vizuális visszajelzést ad a relé működési állapotáról. A zárolható tesztgomb lehetővé teszi a relé működésének ellenőrzését az áramkör megváltoztatása nélkül. A vegyes kivezetés elrendezés különböző csatlakozási lehetőségeket kínál: használhatsz hajlékony vezetékeket kábelvéggel (1 x 0,25...1 x 2,5 mm² vagy 2 x 0,25...2 x 1 mm²) vagy tömör vezetékeket kábelvég nélkül (1 x 0,5...1 x 2,5 mm² vagy 2 x 0,5...2 x 1,5 mm²), így a telepítés rugalmasan alkalmazkodik az egyedi igényekhez.
Az RXM4AB2P7PVM kiemelkedő elektromos jellemzőkkel rendelkezik. A relé 100 000 ciklus elektromos élettartammal bír rezisztív terhelés esetén, valamint lenyűgöző 10 millió ciklus mechanikai élettartammal. A maximális kapcsolási teljesítmény 1500 VA/168 W AC/DC, és képes kezelni akár 6 A-t 250 V AC-nél vagy 28 V DC-nél. A relé érintkezői AgNi anyagból készülnek, amely kiváló elektromos vezetőképességet és tartósságot biztosít. A működési idő mindössze 20 ms, a visszaállítási idő szintén 20 ms, ami gyors válaszidőt jelent a vezérlési alkalmazásokban. A relé IP20 védelmi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami megfelelő védelmet nyújt a por és az érintés ellen.
Schneider Electric Harmony Electromechanical Relays - RXM4AB2P7PVM - RXM miniatűr relé, 4CO, 6A, 230VAC, tesztgomb, LED, vegyes elrendezésű műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RXM sorozat
Termék vagy komponens típusa: Előre összeszerelt csatlakoztatható relé foglalattal
Relé típusa: Miniatűr relé
Érintkezők típusa és összetétele: 4 C/O (váltóérintkező)
Állapotjelző LED: Van
Vezérlés típusa: Zárolható tesztgomb
Elektromos jellemzők
Vezérlőáramkör feszültsége [Uc]: 230 V AC 50/60 Hz
Hagyományos zárt hőáram [Ithe]: 6 A
Folyamatos kimeneti áram: 5 A
Névleges impulzus-állóképesség [Uimp]: 2,5 kV 1,2/50 μs esetén
Névleges üzemi áram [Ie]:
3 A 28 V (DC) NC IEC szerint
3 A 250 V (AC) NC IEC szerint
6 A 28 V (DC) NO IEC szerint
6 A 250 V (AC) NO IEC szerint
6 A 277 V (AC) UL szerint
8 A 30 V (DC) UL szerint
Minimális kapcsolási áram: 10 mA
Minimális kapcsolási feszültség: 17 V
Minimális kapcsolási teljesítmény: 170 mW 10 mA, 17 V esetén
Megbízhatósági jellemzők
Elektromos élettartam: 100000 ciklus rezisztív terhelés esetén
Mechanikai élettartam: 10000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 1200 ciklus/óra terhelés alatt, <= 18000 ciklus/óra terhelés nélkül
Működési jellemzők
Névleges üzemi feszültség határok: 184...253 V AC
Névleges szigetelési feszültség [Ui]: 250 V IEC szerint
Maximális kapcsolási feszültség: 250 V
Ejtési feszültség küszöbérték: >= 0,3 Uc AC
Terhelési áram: 6 A 250 V AC, 6 A 28 V DC
Működési idő: 20 ms
Visszaállítási idő: 20 ms
Maximális kapcsolási teljesítmény: 1500 VA/168 W AC/DC
Átlagos tekercs-ellenállás: 15000 Ohm 20 °C +/- 15 %
Átlagos tekercsfogyasztás: 1,2 W, AC
Mechanikai jellemzők
CAD teljes szélesség: 26,9 mm
CAD teljes magasság: 79 mm
CAD teljes mélység: 78,45 mm
Nyomatékérték: 1 N.m
Érintkező-kivezetés elrendezése: Vegyes
Érintkezők anyaga: AgNi
Csatlakozások - csatlakozók: Csatlakozó, különböző méretű vezetékekhez
Tű alakja: Lapos (faston típusú)
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -40…55 °C
Tárolási környezeti hőmérséklet: -40…85 °C
IP védettségi fokozat: IP20 IEC 60529 szerint
Rezgésállóság:
3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben
5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működő állapotban
Ütésállóság:
10 gn működés közben
30 gn nem működő állapotban
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 61810-1, CSA C22.2 No 14, IEC 61984
Terméktanúsítványok: UL, Lloyd's, CE, CSA, GOST, IECEE CB Scheme
Méretek
Szélesség: 26,9 mm
Magasság: 79 mm
Mélység: 78,45 mm
