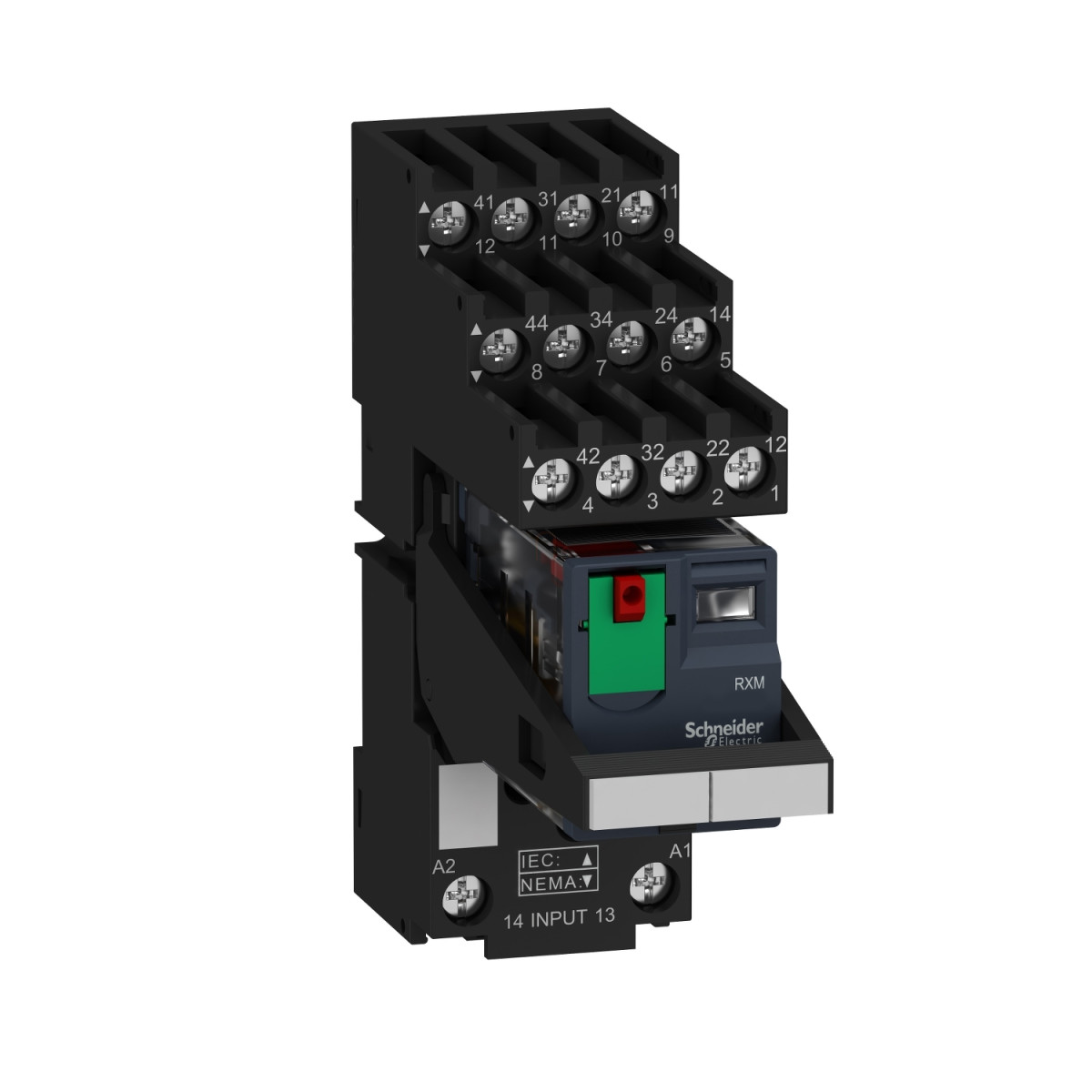

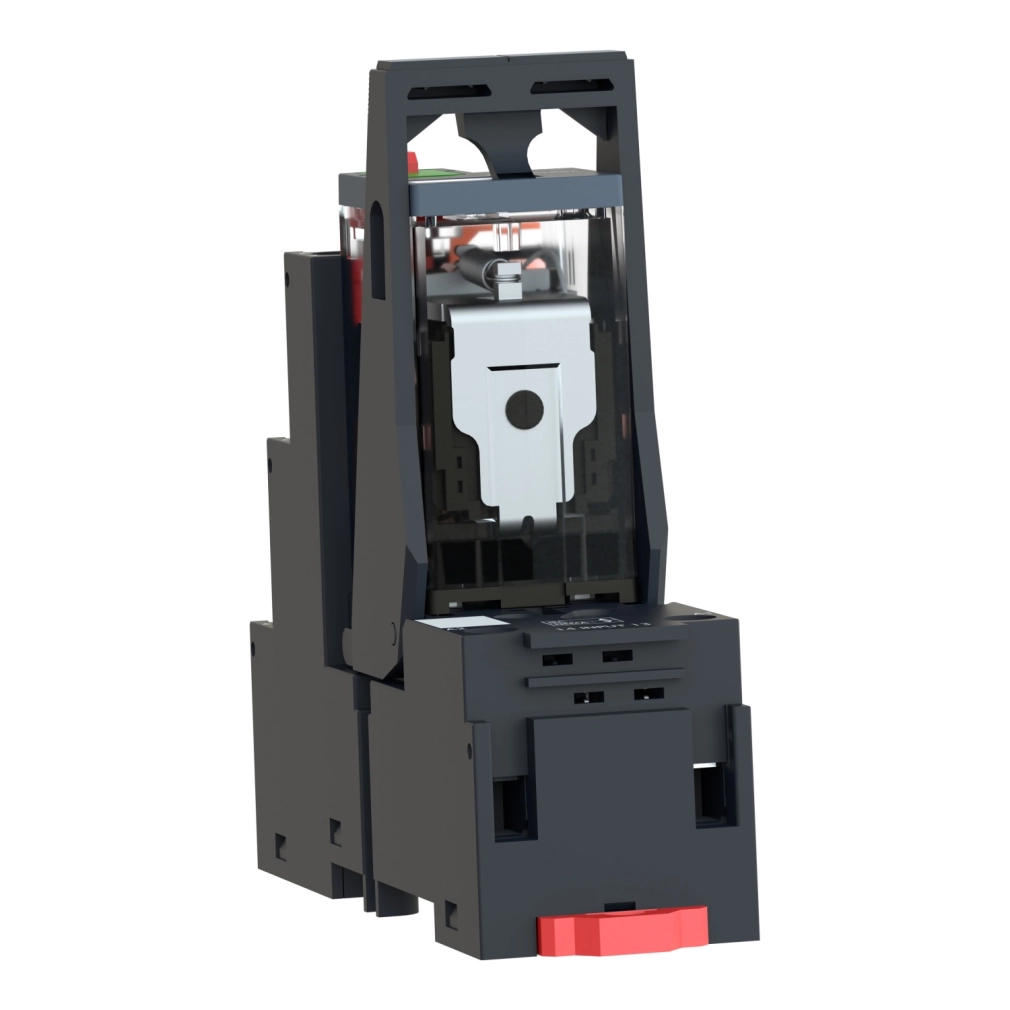

A Schneider Electric Harmony Electromechanical Relays termékcsalád RXM4AB1P7PVS cikkszámú készüléke egy kifejezetten kompakt kialakítású, előre összeszerelt relé, amely ideális választás ipari alkalmazásokhoz és villamos kapcsolásokhoz. A Schneider Electric RXM sorozatú miniatűr relék kiváló megbízhatóságot és hosszú élettartamot biztosítanak a legkülönbözőbb ipari környezetekben, miközben helytakarékos megoldást kínálnak a kapcsolószekrényekben és vezérlőrendszerekben.
A termék négy váltóérintkezővel (4CO) rendelkezik, amely rendkívül rugalmas csatlakoztathatóságot biztosít. A 6A névleges áramerősség és a 230V AC vezérlőfeszültség ideális a legtöbb ipari alkalmazás számára. A készülék különlegessége a zárható tesztgomb, amely lehetővé teszi a működés közvetlen, manuális ellenőrzését és tesztelését, ezáltal egyszerűsítve a karbantartást és hibakeresést. A külön csatlakozó kialakítás tovább növeli a termék felhasználhatóságát különböző alkalmazási területeken.
A RXM4AB1P7PVS kimagasló elektromos és mechanikai jellemzőkkel büszkélkedhet. A készülék 100000 kapcsolási ciklust biztosít ellenállásos terhelés esetén, míg mechanikai élettartama lenyűgöző 10 millió ciklus. Működési sebessége maximum 1200 ciklus/óra terhelés alatt és akár 18000 ciklus/óra terhelés nélkül, így még a legdinamikusabb alkalmazási környezetekben is megállja a helyét. A relé névleges szigetelési feszültsége 250V az IEC szabvány szerint, és számos nemzetközi tanúsítvánnyal rendelkezik, többek között UL, CE, Lloyd's, CSA, GOST és IECEE CB tanúsítványokkal. A termék IP20 védettségi fokozattal rendelkezik, és -40°C és +55°C közötti környezeti hőmérsékleten üzemeltethető, ami alkalmassá teszi szélsőséges környezeti feltételek melletti használatra is.
A csatlakozási lehetőségek terén a RXM4AB1P7PVS rugalmas megoldást kínál különböző vezeték keresztmetszetekhez. A lapos érintkezős (faston típusú) kialakítás egyszerűsíti a szerelést, míg az AgNi érintkezőanyag kiváló elektromos tulajdonságokat biztosít. A relé villamos szilárdsága is kiemelkedő: 1300V AC az érintkezők között mikro leválasztással, valamint 2000V AC a tekercs és az érintkezők között, illetve a pólusok között alapszigeteléssel. A termék kompakt méretei (szélesség: 26,9 mm, magasság: 82,8 mm, mélység: 80,35 mm) lehetővé teszik a helytakarékos beépítést kapcsolószekrényekbe és egyéb vezérlőrendszerekbe.
Schneider Electric Harmony Electromechanical Relays - RXM4AB1P7PVS műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RXM sorozat
Termék vagy alkatrész típus: Előre összeszerelt dugaszolható relé aljzattal
Relé típus: Miniatűr relé
Érintkezők típusa és összetétele: 4 C/O (váltóérintkező)
Állapot LED: Nincs
Vezérlés típusa: Zárható tesztgomb
Vezérlőáramkör feszültsége: 230 V AC 50/60 Hz
Hagyományos zárt hőáram: 6 A
Folyamatos kimeneti áram: 5 A
Kiegészítő adatok
Névleges impulzus állóképesség: 2,5 kV 1,2/50 µs alatt
Névleges üzemi áram: 3 A 28 V (DC) NC, IEC szerint
3 A 250 V (AC) NC, IEC szerint
6 A 28 V (DC) NO, IEC szerint
6 A 250 V (AC) NO, IEC szerint
6 A 277 V (AC), UL szerint
8 A 30 V (DC), UL szerint
Minimális kapcsolási áram: 10 mA
Minimális kapcsolási feszültség: 17 V
Minimális kapcsolási képesség: 170 mW 10 mA, 17 V esetén
Elektromos élettartam: 100000 ciklus ellenállásos terhelésnél
Névleges üzemi feszültség határok: 184...253 V AC
Névleges szigetelési feszültség: 250 V, IEC szerint
Maximum kapcsolási feszültség: 250 V
Elengedési feszültség küszöb: >= 0,3 Uc AC
Terhelési áram: 6 A 250 V AC-nál
6 A 28 V DC-nél
Működési idő: 20 ms
Maximum kapcsolási képesség: 1500 VA/168 W AC/DC
Átlagos ellenállás: 15000 Ohm 20 °C-on +/- 15 %
Átlagos tekercsfogasztás: 1,2 W, AC
Mechanikai adatok
Mechanikai élettartam: 10000000 ciklus
Biztonsági megbízhatósági adat: B10d = 100000
Működési sebesség: <= 1200 ciklus/óra terhelés alatt
<= 18000 ciklus/óra terhelés nélkül
Hasznosítási együttható: 20 %
CAD teljes szélesség: 26,9 mm
CAD teljes magasság: 82,8 mm
CAD teljes mélység: 80,35 mm
Nyomatékérték: 1 N.m
Visszaállítási idő: 20 ms
Érintkező csatlakozó elrendezés: Külön
Érintkező anyaga: AgNi
Csatlakozó forma: Lapos (faston típusú)
Környezeti jellemzők
Működési környezeti hőmérséklet: -40...55 °C
IP védettségi fokozat: IP20 IEC 60529 szerint
Szabványok: UL 508, IEC 61810-1, CSA C22.2 No 14, IEC 61984
Terméktanúsítványok: UL, Lloyd's, CE, CSA, GOST, IECEE CB Scheme
Tárolási környezeti hőmérséklet: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben
5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működés közben
Ütésállóság: 10 gn működés közben
30 gn nem működés közben
