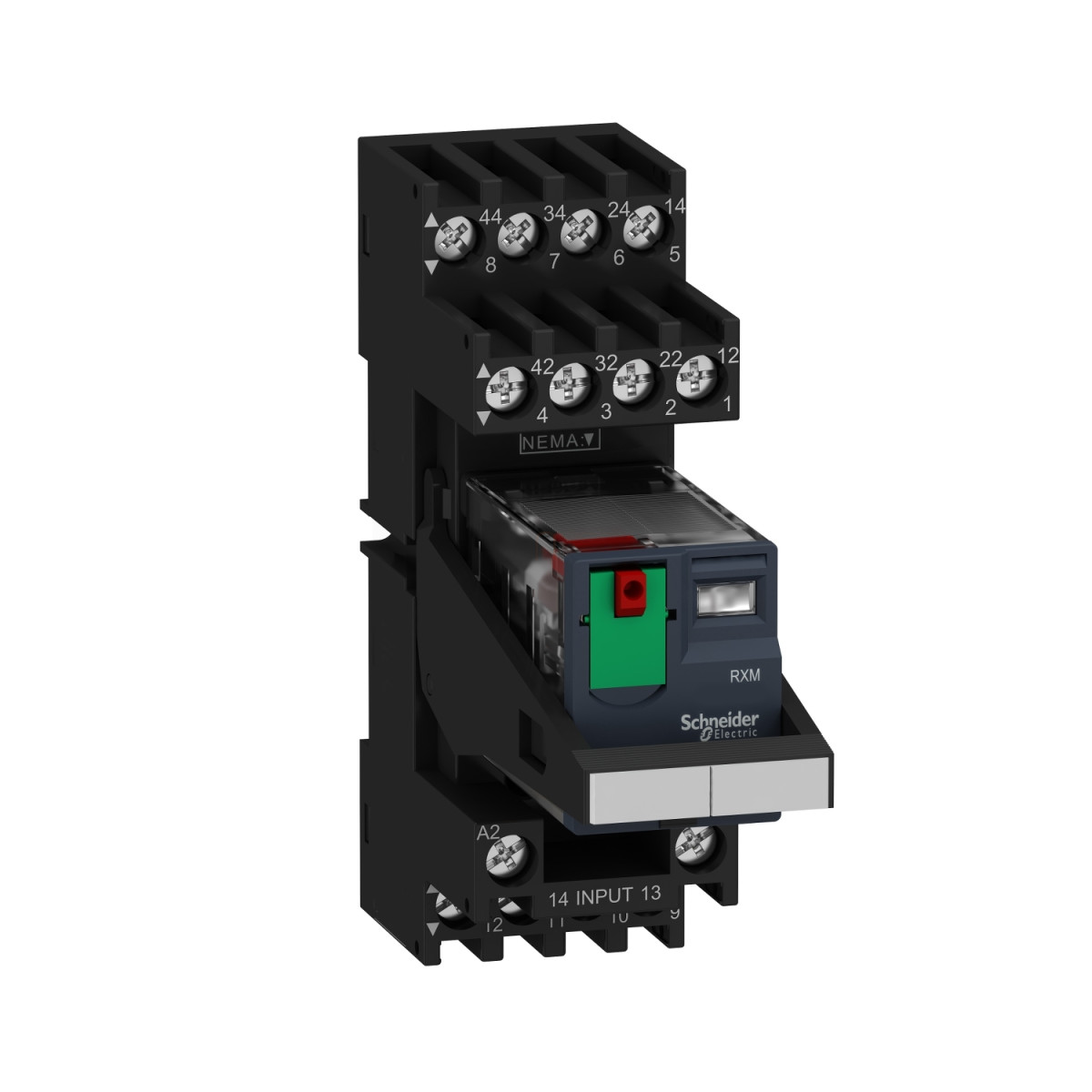

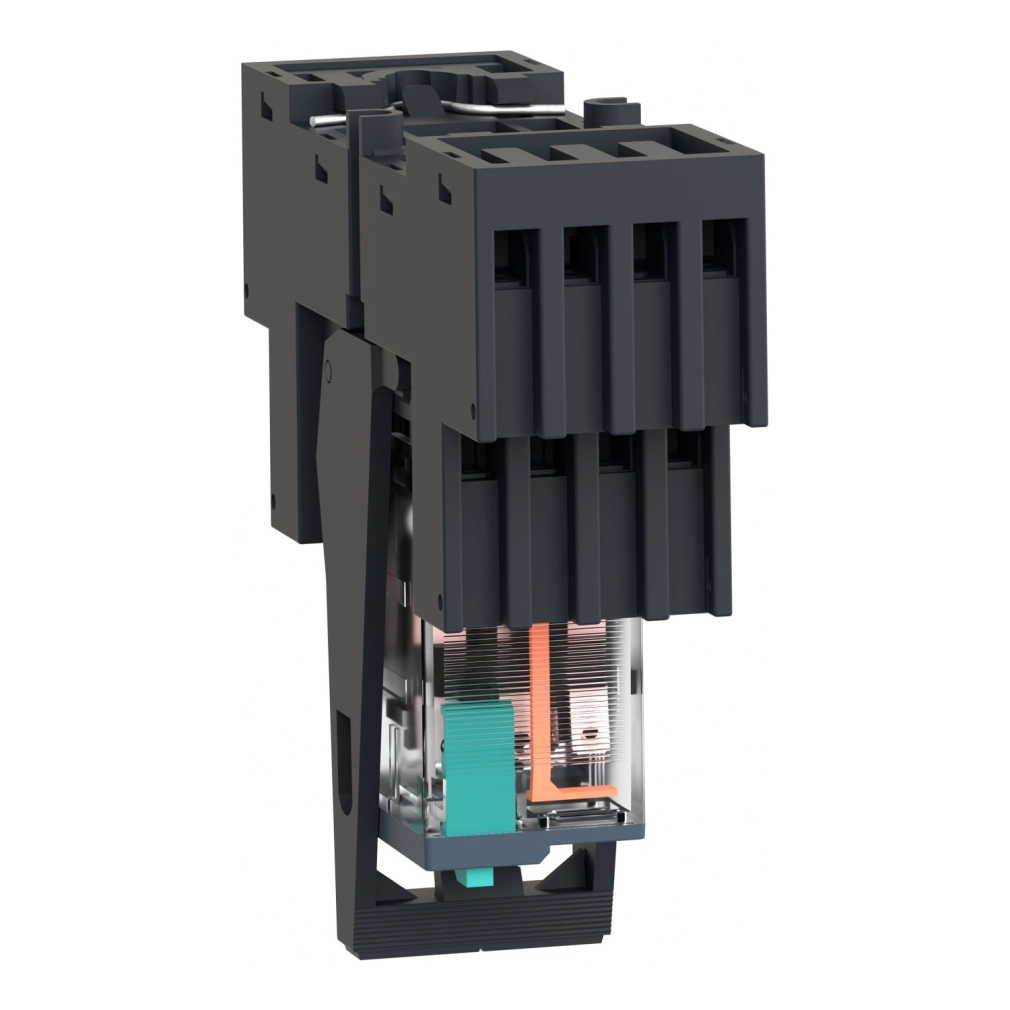

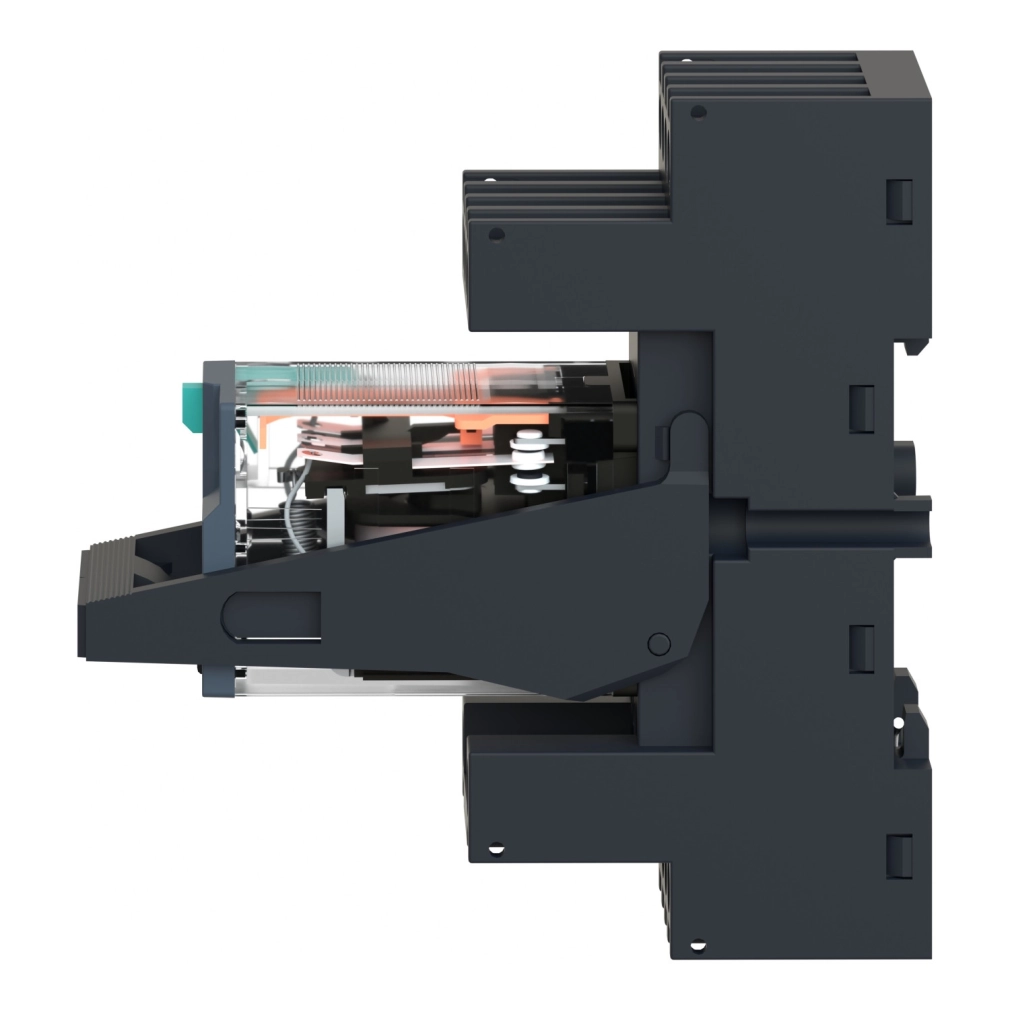

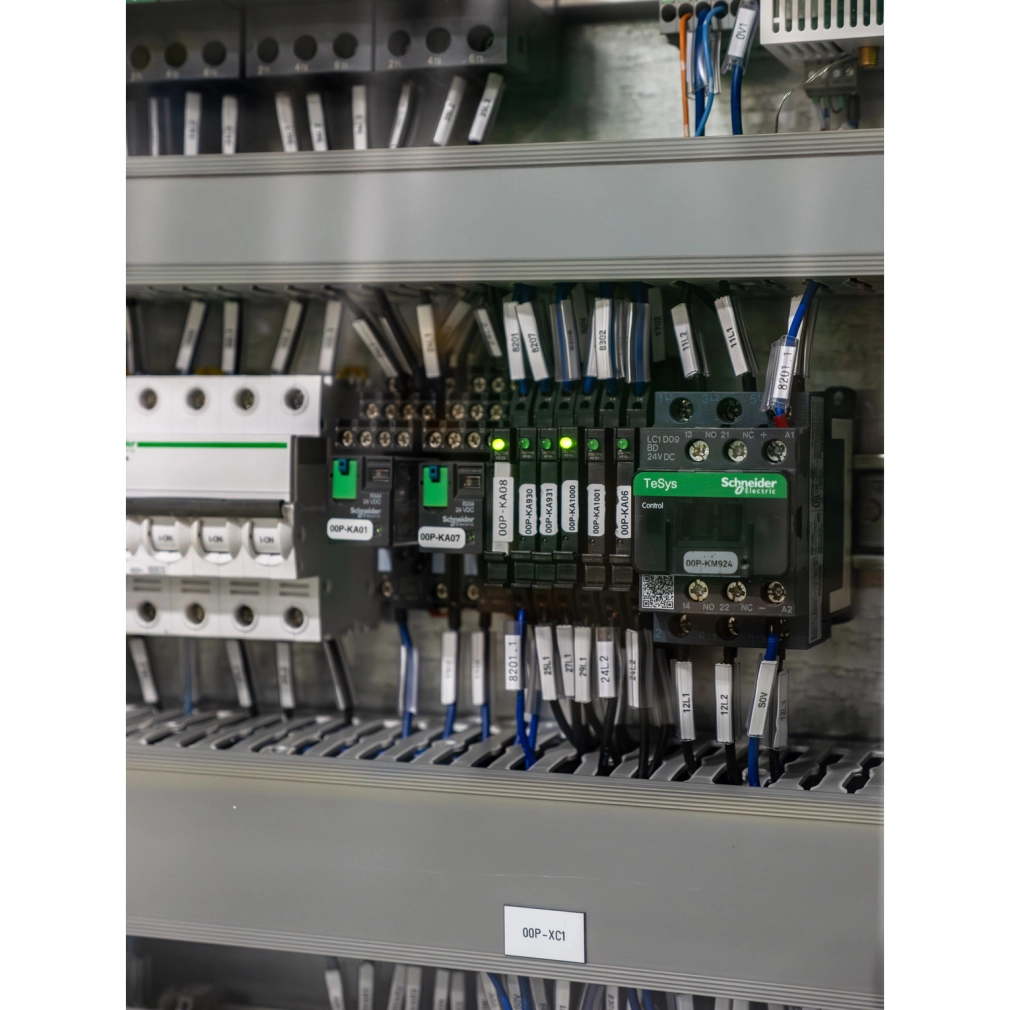

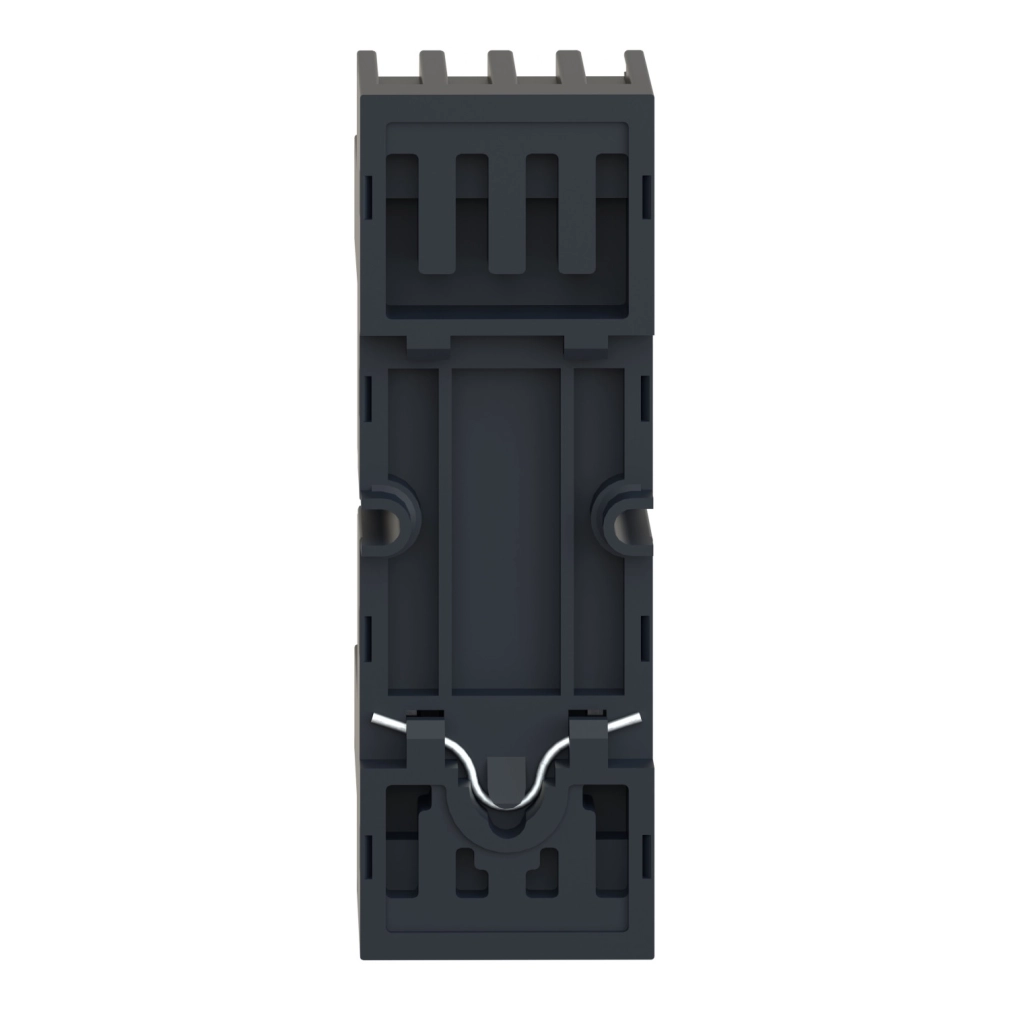

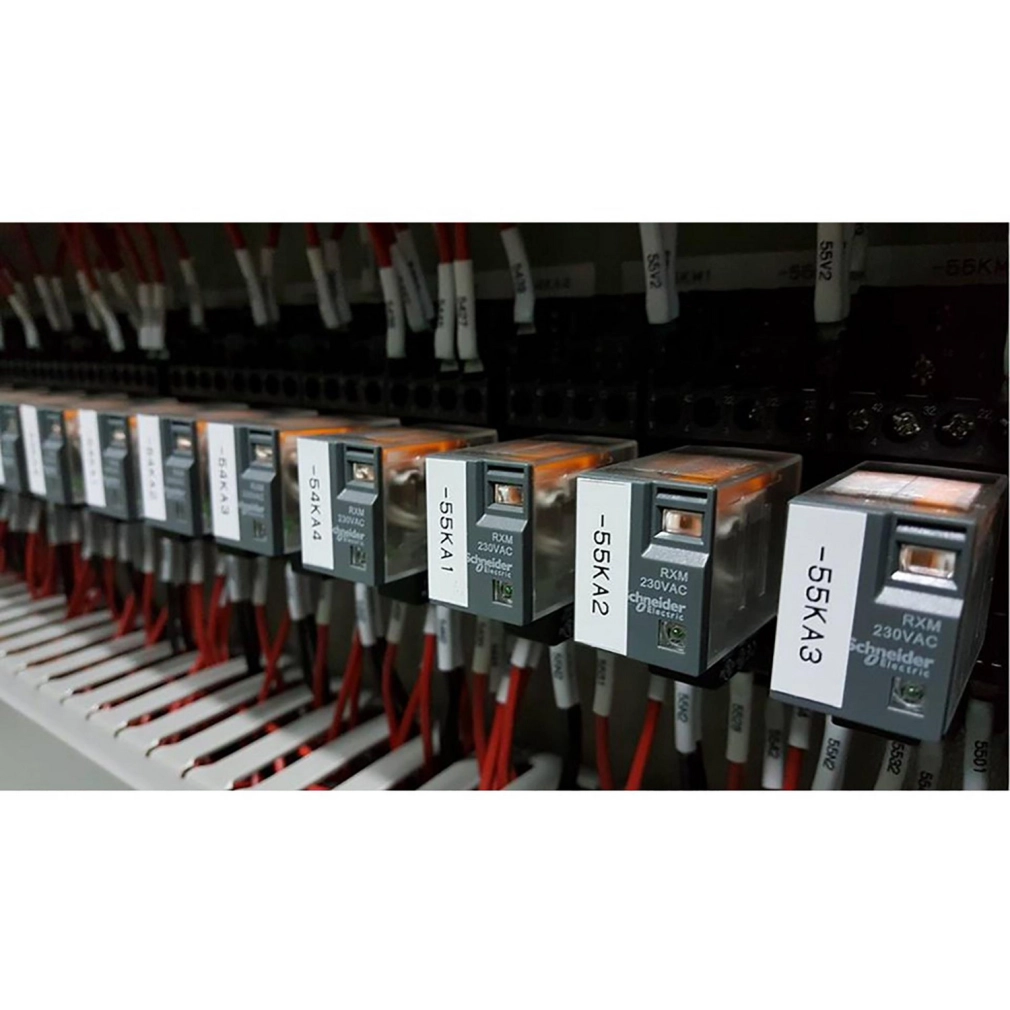

A Schneider Electric Harmony Electromechanical Relays termékcsalád RXM sorozatába tartozó RXM4AB1P7PVM típusú miniatűr elektromechanikus relé egy komplett, használatra kész megoldást kínál ipari automatizálási és vezérlési alkalmazások számára. Ez az előre összeállított, dugaszolható relé aljzattal együtt érkezik, így azonnal telepíthető, minimalizálva a szerelési időt és költségeket.
A termék négy váltóérintkezővel (4CO) rendelkezik, amelyek sokoldalú kapcsolási lehetőségeket biztosítanak különböző alkalmazásokban. A 6A-es névleges áramerősség lehetővé teszi, hogy a relé megfelelően kezelje a kisebb és közepes terheléseket, miközben a 230V AC 50/60 Hz vezérlőfeszültség kompatibilis a legtöbb európai ipari rendszerrel. A relé záróérintkezői (NO) akár 6A terhelést is képesek kapcsolni 250V AC vagy 28V DC feszültségen, míg a bontóérintkezők (NC) 3A áramerősséget tudnak kezelni ugyanezen feszültségszinteken.
A termék egyik kiemelt jellemzője a reteszelhető tesztgomb, amely lehetővé teszi a relé működésének manuális ellenőrzését és a kapcsoló állapotának kényszerítését, megkönnyítve ezzel a rendszer hibakeresését és karbantartását. Ez a funkció különösen hasznos az üzembe helyezés és a rendszeres ellenőrzések során. A relé vegyes csatlakozókiosztással rendelkezik, ami rugalmas bekötési lehetőségeket biztosít. A csatlakozók különböző vezeték-keresztmetszeteket fogadnak: 0,25-2,5 mm² rugalmas vezeték érvéghüvellyel, illetve 0,5-2,5 mm² tömör vezeték érvéghüvely nélkül is használható.
A Schneider Electric RXM4AB1P7PVM relé kiemelkedő elektromos és mechanikai tartóssággal rendelkezik: elektromos élettartama 100.000 kapcsolási ciklus ellenállásterhelésnél, míg mechanikai élettartama eléri a 10 millió ciklust. Ez a hosszú élettartam jelentősen csökkenti a karbantartási költségeket és növeli a rendszer megbízhatóságát. A relé széles működési hőmérséklet-tartományban (-40...+55 °C) használható, így extrém környezeti feltételek között is megbízhatóan működik. Az IP20-as védelmi osztály megfelelő védelmet nyújt a por és idegen tárgyak ellen a szabványos ipari környezetben.
A termék megfelel számos nemzetközi szabványnak és rendelkezik különböző tanúsítványokkal, beleértve az UL, Lloyd's, CE, CSA, GOST és IECEE CB Scheme minősítéseket, ami igazolja a magas minőséget és a globális piacokon való alkalmazhatóságát. A relé kompakt méretei (szélesség: 26,9 mm, magasság: 79 mm, mélység: 78,45 mm) ideálissá teszik olyan alkalmazásokban, ahol a helytakarékosság fontos szempont. A termék kompatibilitási kódja RXM, ami segít a rendszerintegrátoroknak és tervezőknek a megfelelő kiegészítők és tartozékok kiválasztásában.
Schneider Electric Harmony Electromechanical Relays - RXM4AB1P7PVM műszaki adatok
Főbb jellemzők
Terméktípus: Előre összeállított dugaszolható relé aljzattal
Termékcsalád: Harmony Elektromechanikus relék
Sorozat: RXM sorozat
Relé típusa: Miniatűr relé
Érintkezők típusa és összetétele: 4 C/O (váltóérintkező)
Állapotjelző LED: Nincs
Vezérlés típusa: Reteszelhető tesztgomb
Vezérlőáramkör feszültsége: 230 V AC 50/60 Hz
Villamos jellemzők
Névleges termikus áram: 6 A
Folyamatos kimeneti áram: 5 A
Névleges üzemi áram:
3 A 28 V (DC) NC, IEC szerint
3 A 250 V (AC) NC, IEC szerint
6 A 28 V (DC) NO, IEC szerint
6 A 250 V (AC) NO, IEC szerint
6 A 277 V (AC) UL szerint
8 A 30 V (DC) UL szerint
Minimális kapcsolási áram: 10 mA
Minimális kapcsolási feszültség: 17 V
Minimális kapcsolási teljesítmény: 170 mW 10 mA, 17 V-nál
Elektromos élettartam: 100000 ciklus ellenállás terhelésnél
Névleges üzemi feszültségtartomány: 184...253 V AC
Szigetelési feszültség: 250 V IEC szerint
Maximális kapcsolási feszültség: 250 V
Elengedési feszültség küszöbértéke: >= 0,3 Uc AC
Terhelőáram: 6 A 250 V AC, 6 A 28 V DC
Működési idő: 20 ms
Maximális kapcsolási teljesítmény: 1500 VA/168 W AC/DC
Átlagos ellenállás: 15000 Ohm 20 °C-on +/- 15 %
Átlagos tekercsfogyasztás: 1,2 W, AC
Mechanikai jellemzők
Mechanikai élettartam: 10000000 ciklus
Biztonsági megbízhatósági adat: B10d = 100000
Működési sebesség: <= 1200 ciklus/óra terhelés alatt, <= 18000 ciklus/óra terhelés nélkül
Felhasználási együttható: 20 %
CAD szélesség: 26,9 mm
CAD magasság: 79 mm
CAD mélység: 78,45 mm
Nyomatékérték: 1 N.m
Visszaállítási idő: 20 ms
Érintkezők elrendezése: Vegyes
Csatlakozás és környezeti jellemzők
Csatlakozások: Csatlakozó, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) rugalmas érvéghüvellyel
Csatlakozó, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) rugalmas érvéghüvellyel
Csatlakozó, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) tömör érvéghüvely nélkül
Csatlakozó, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) tömör érvéghüvely nélkül
Dielektromos szilárdság: 1300 V AC érintkezők között mikromegszakítással
2000 V AC tekercs és érintkező között alapszigetelésssel
2000 V AC pólusok között alapszigetelésssel
Védettség: IP20 IEC 60529 szerint
Környezeti működési hőmérséklet: -40…55 °C
Tárolási hőmérséklet: -40…85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10…150 Hz) 5 ciklus működés közben
5 gn, amplitúdó = +/- 1 mm (f = 10…150 Hz) 5 ciklus nem működő állapotban
Ütésállóság: 10 gn működés közben, 30 gn nem működő állapotban
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 61810-1, CSA C22.2 No 14, IEC 61984
Terméktanúsítványok: UL, Lloyd's, CE, CSA, GOST, IECEE CB Scheme
