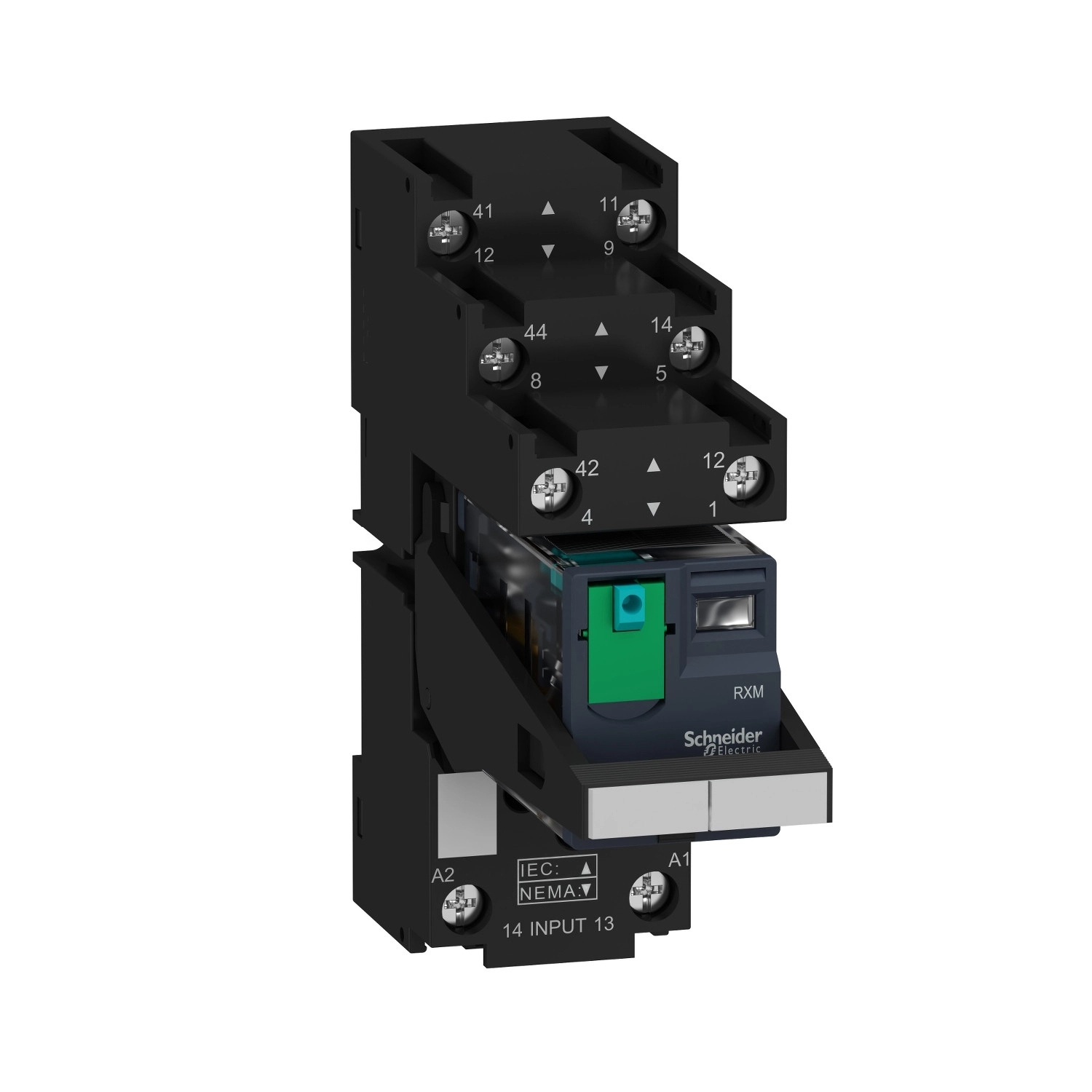

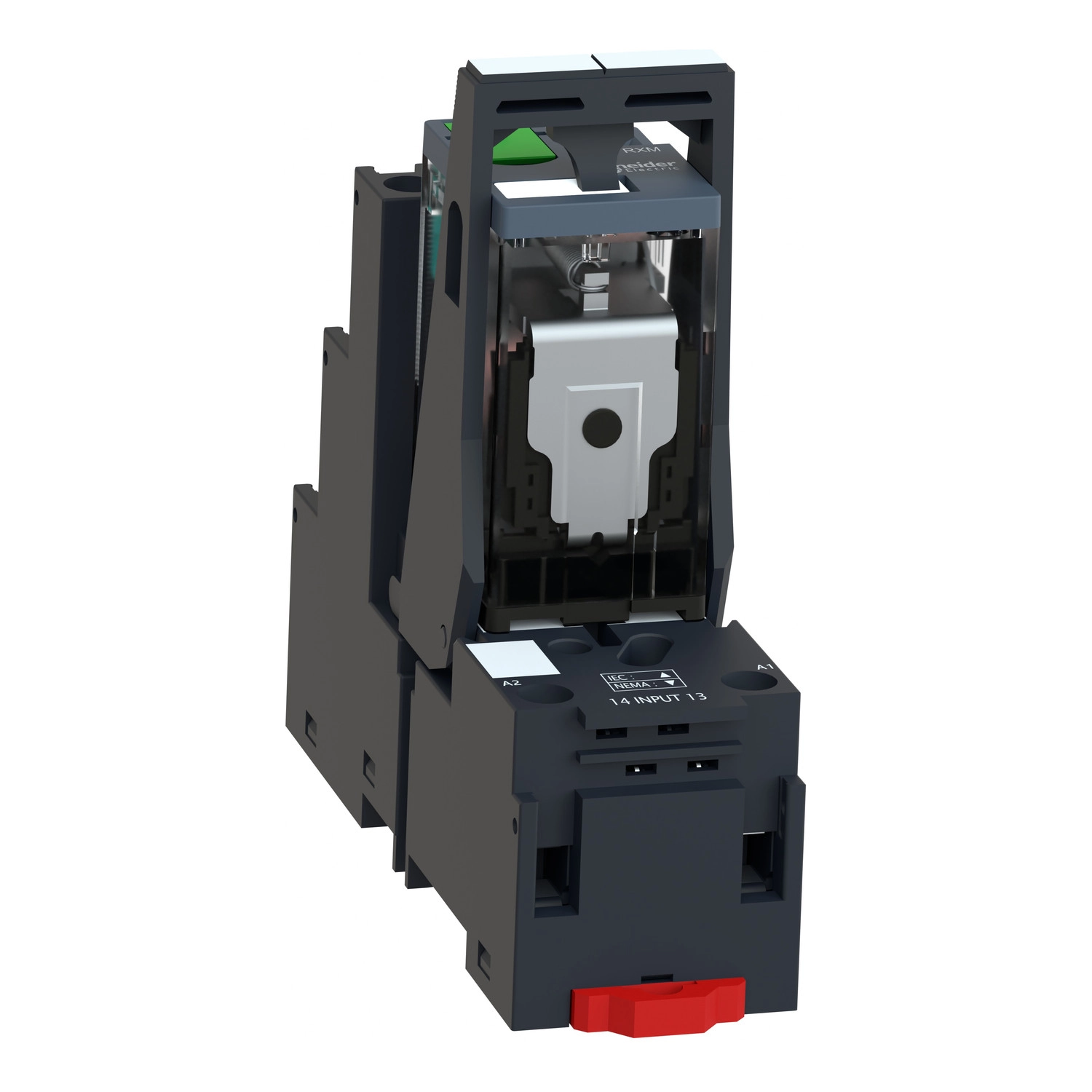

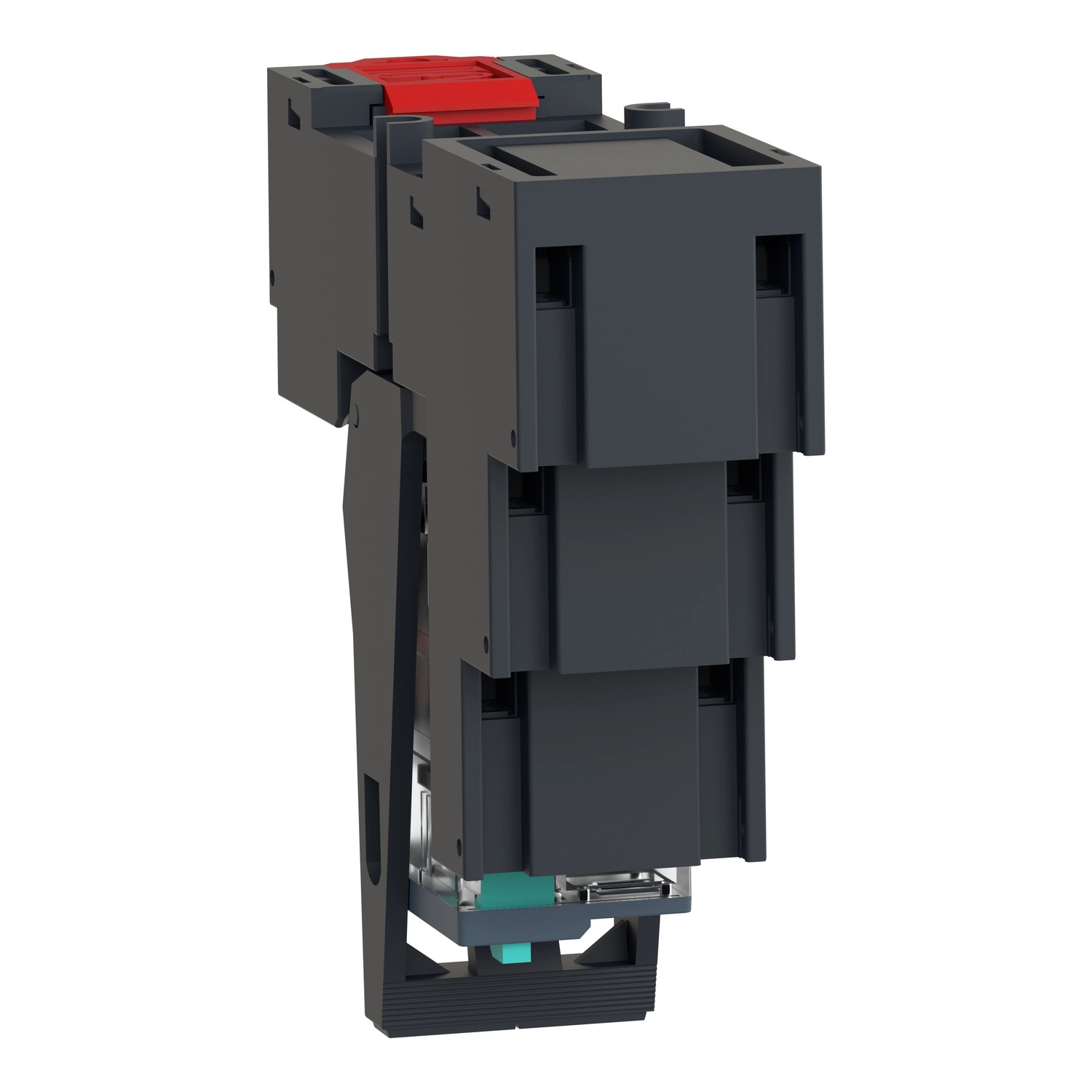

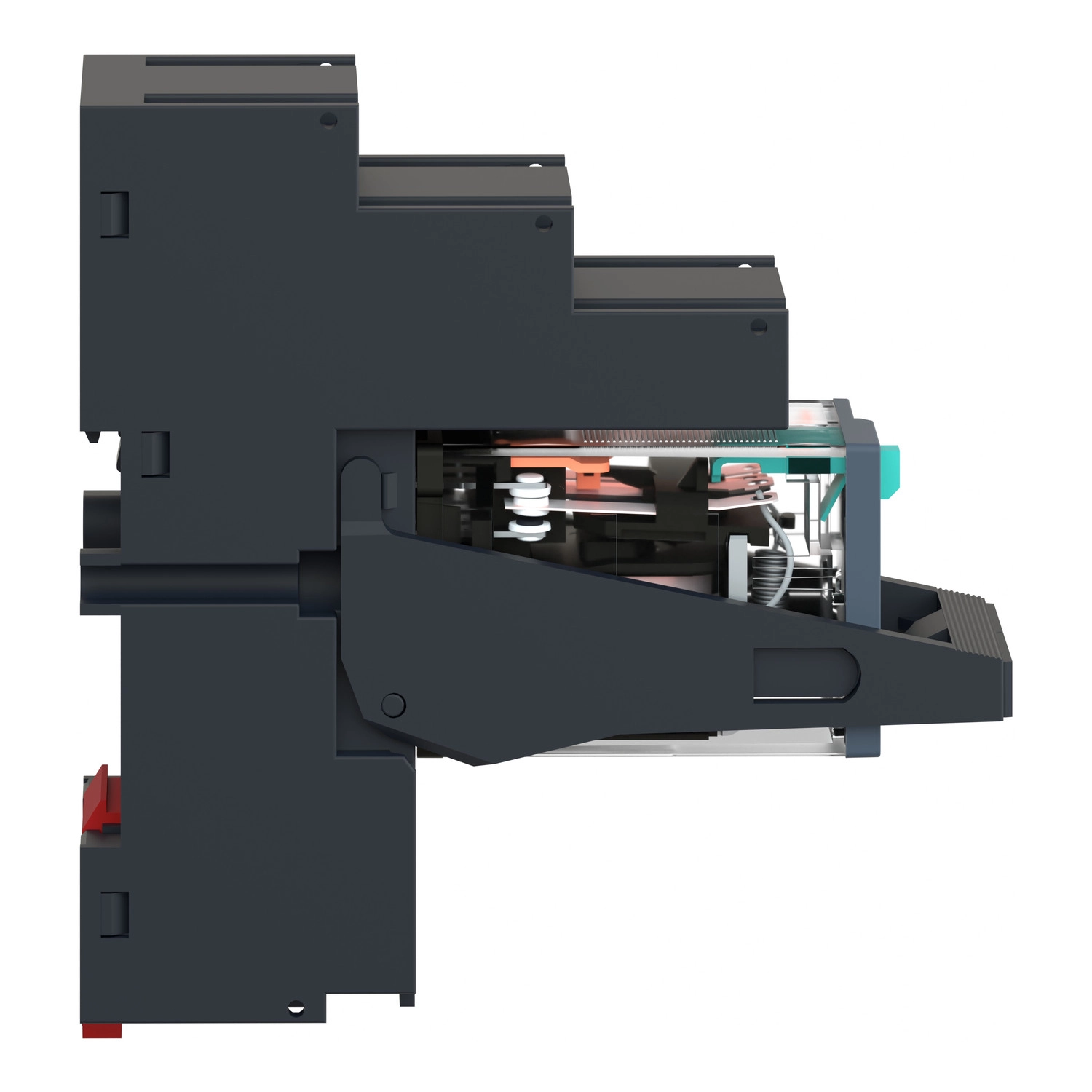

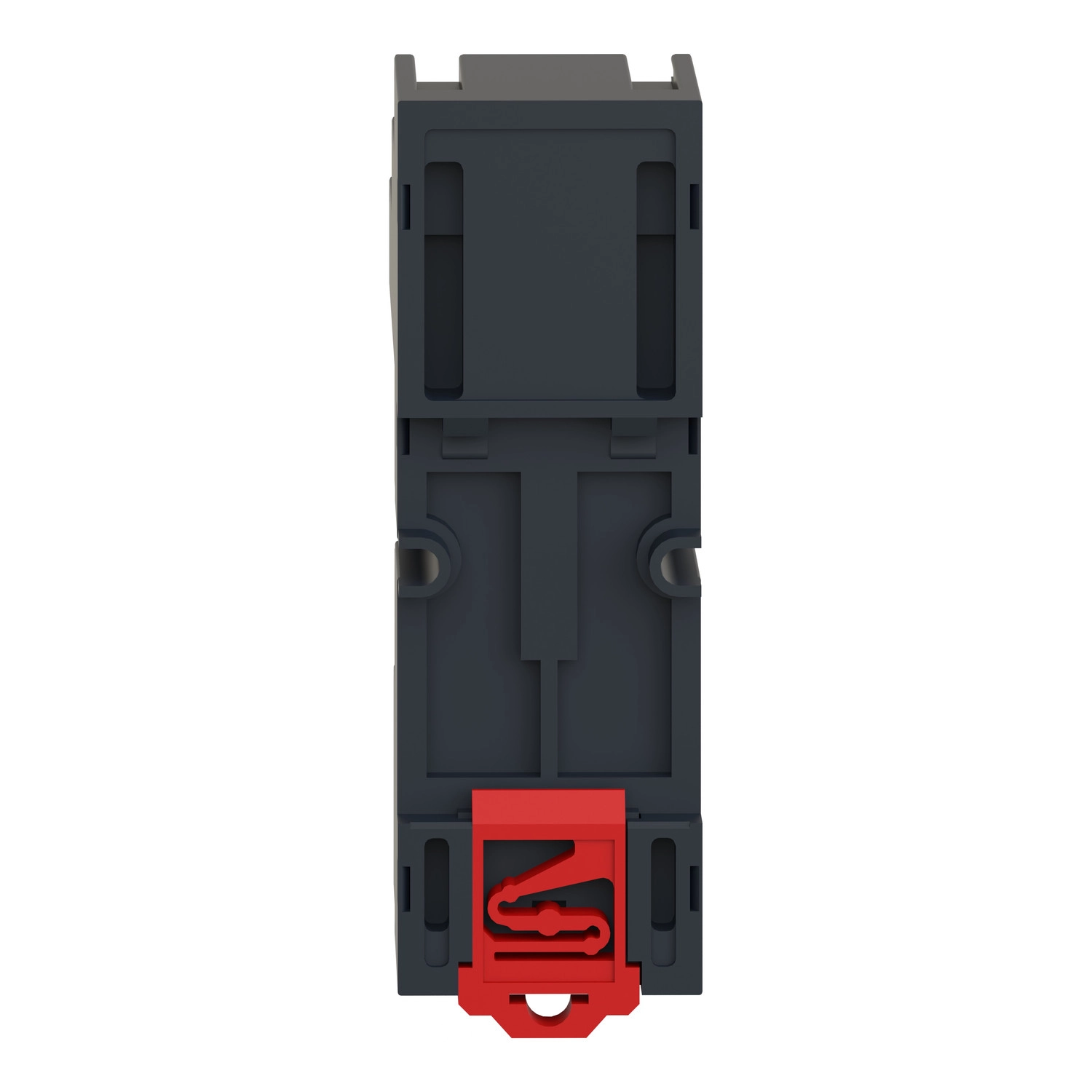

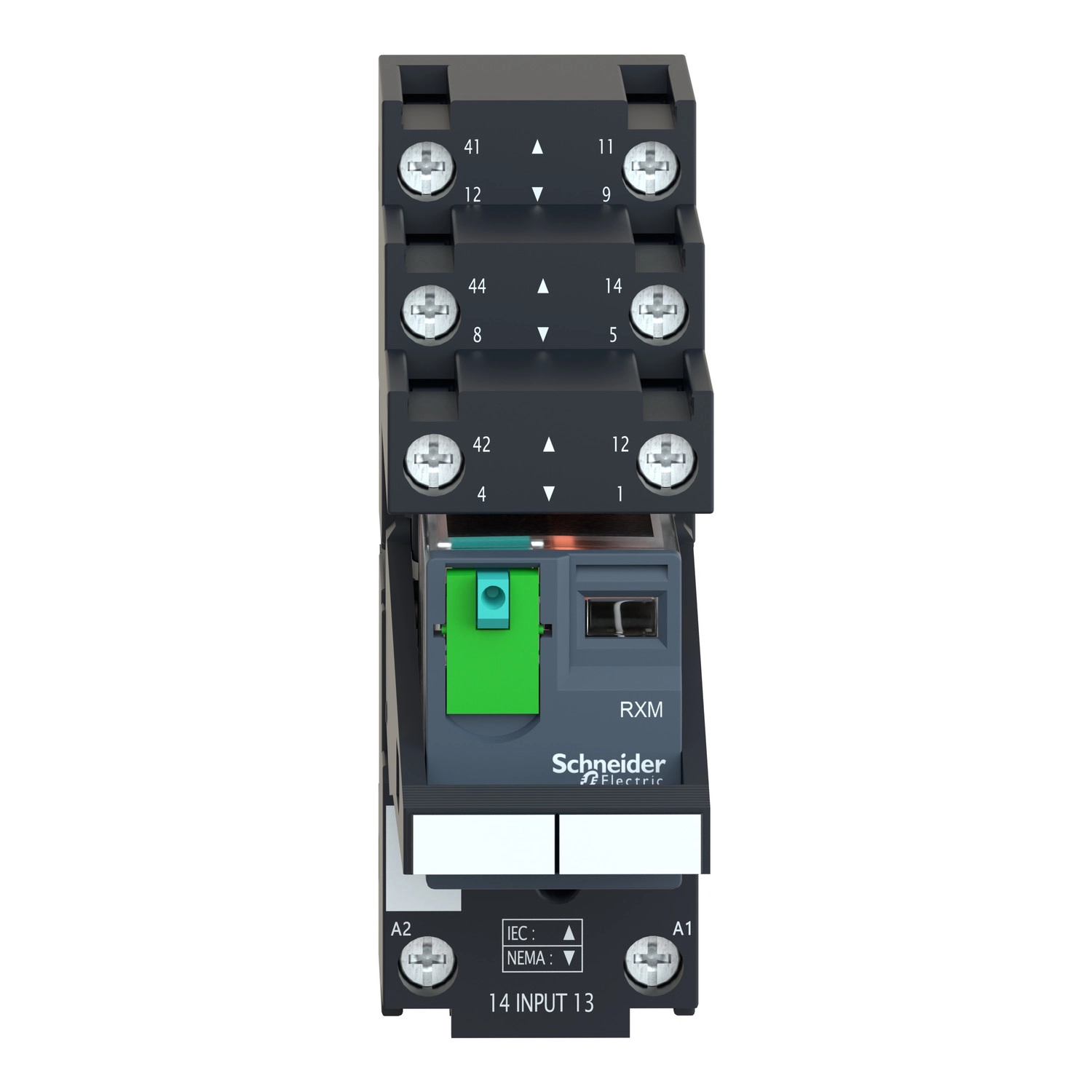

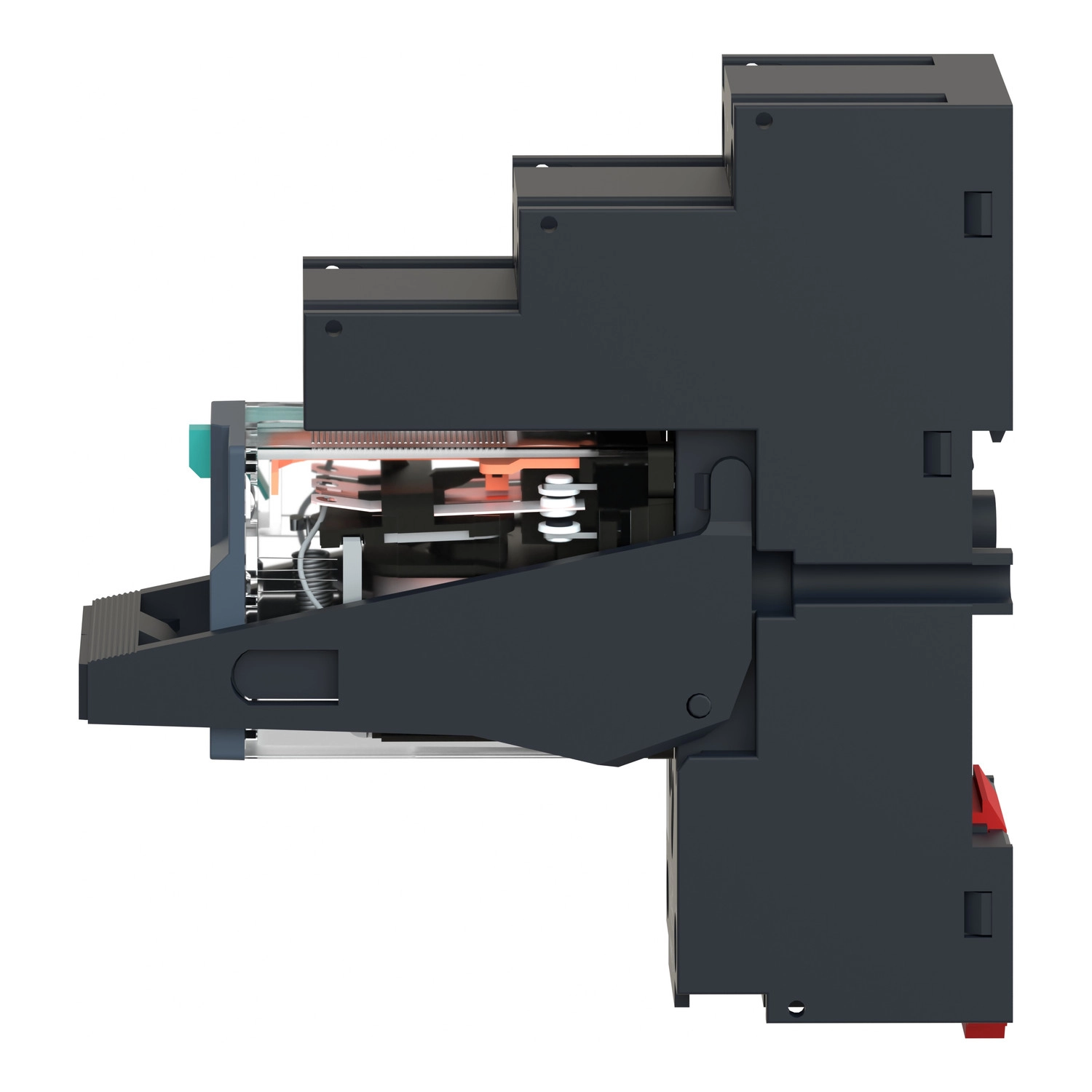

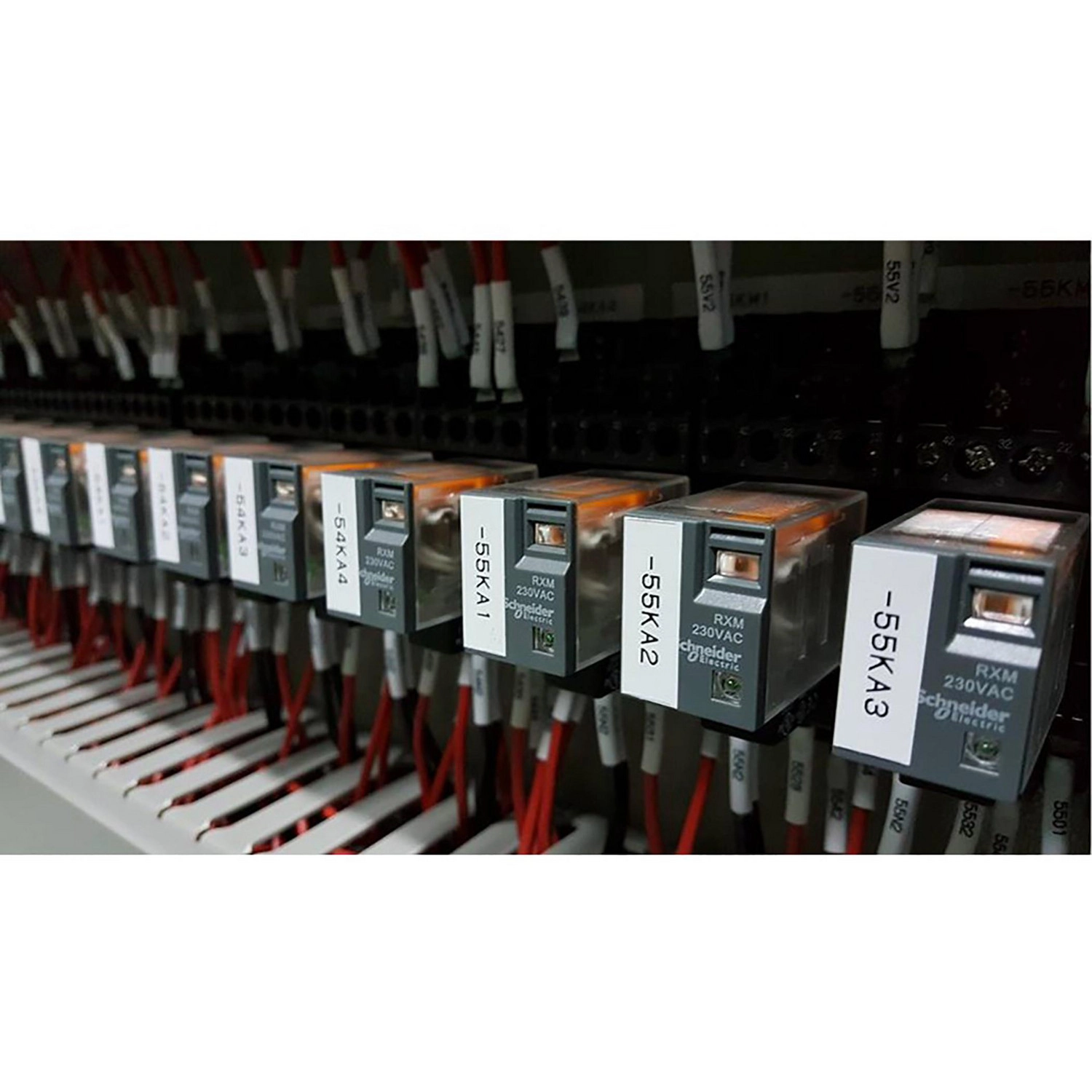

A Schneider Electric Harmony Electromechanical Relays termékkínálatából származó RXM2AB2BDPVS relé egy előszerelt, dugaszolható miniatűr relé, amely kompakt kialakításával és megbízható működésével ideális választás ipari vezérlési rendszerekhez. Ez a 24V DC vezérlőfeszültséggel rendelkező eszköz 2 váltóérintkezős kialakítással (2CO) készül, amely sokoldalú felhasználást tesz lehetővé különböző alkalmazási területeken.
A relé legfőbb előnyei közé tartozik a 12A-es konvencionális zárt hőáram és a 10A-es folyamatos kimeneti áram, amely biztosítja a megfelelő terhelhetőséget mind AC, mind DC alkalmazásokban. A beépített állapotjelző LED lehetővé teszi a relé működési állapotának egyszerű ellenőrzését, míg a zárható tesztgomb segítségével könnyedén tesztelhető a relé megfelelő működése. A külön elrendezésű csatlakozókapcsok pedig hozzájárulnak a telepítés egyszerűsítéséhez és a biztonságos üzemeltetéshez. Az RXM sorozat részeként ez a termék tökéletesen illeszkedik a Harmony termékcsaládba, és kompatibilis a sorozat egyéb elemeivel is.
A műszaki paramétereket tekintve a relé kimagasló elektromos és mechanikai tartóssággal rendelkezik. Az elektromos élettartam 100 000 kapcsolási ciklus ellenállásos terhelésnél, míg a mechanikai élettartam lenyűgöző 10 000 000 ciklus. A névleges szigetelési feszültség (Ui) 250V az IEC előírásai szerint, a névleges lökőfeszültség-állóság (Uimp) pedig 4 kV 1,2/50 μs alatt. A relé üzemelési tartománya -40°C és +55°C közötti környezeti hőmérsékleten biztosított, ami széles alkalmazási lehetőséget kínál különböző környezeti feltételek mellett. Az IP20-as védettségi fokozat megfelelő védelmet nyújt a készülék számára normál ipari környezetben.
A relé széles körű tanúsítványokkal rendelkezik, beleértve az UL, Lloyd's, CE, CSA, GOST és IECEE CB Scheme minősítéseket, amelyek biztosítják a termék nemzetközi szabványoknak való megfelelőségét és megbízhatóságát. A relé kompakt méretekkel rendelkezik: 26,9 mm szélesség, 82,8 mm magasság és 80,35 mm mélység, ami lehetővé teszi a helytakarékos beépítést. A csatlakozókapcsok különböző vezeték-keresztmetszeteket fogadnak el, rugalmasan alkalmazkodva a telepítési követelményekhez. Az AgNi érintkező anyag biztosítja a hosszú távú, megbízható kapcsolást, minimalizálva az érintkezési problémák kockázatát. A relé működési sebessége is figyelemre méltó, 20 ms működési idővel és 20 ms visszaállási idővel, amely gyors kapcsolást tesz lehetővé a folyamatok hatékony irányításához.
Schneider Electric Harmony Electromechanical Relays - RXM2AB2BDPVS műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RXM sorozat
Termék típusa: Előszerelt dugaszolható relé aljzattal
Relé típusa: Miniatűr relé
Érintkezők típusa és összetétele: 2 C/O (váltóérintkező)
Állapotjelző: LED-del
Vezérlés típusa: Zárható tesztgomb
Vezérlőáramkör feszültsége: 24 V DC
Konvencionális zárt hőáram: 12 A
Folyamatos kimeneti áram: 10 A
Elektromos jellemzők
Névleges lökőfeszültség-állóság: 4 kV 1,2/50 μs alatt
Névleges üzemi áram: 6 A 28 V (DC) NC az IEC szerint
6 A 250 V (AC) NC az IEC szerint
12 A 28 V (DC) NO az IEC szerint
12 A 250 V (AC) NO az IEC szerint
Minimális kapcsolási áram: 10 mA
Minimális kapcsolási feszültség: 17 V
Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V esetén
Elektromos élettartam: 100000 ciklus ellenállásos terhelésnél
Névleges üzemi feszültségtartomány: 19,2...26,4 V DC
Névleges szigetelési feszültség: 250 V az IEC szerint
Maximális kapcsolási feszültség: 250 V
Ejtési feszültségküszöb: >= 0,1 Uc DC
Terhelési áram: 12 A 250 V AC
12 A 28 V DC
Működési idő: 20 ms
Maximális kapcsolási kapacitás: 3000 VA AC
336 W DC
Átlagos ellenállás: 650 Ohm 20 °C-on +/- 10 %
Átlagos tekercsfogyasztás: 0,9 W, DC
Mechanikai élettartam: 10000000 ciklus
Mechanikai jellemzők
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 1200 ciklus/óra terhelés alatt
<= 18000 ciklus/óra terhelés nélkül
Kihasználtsági tényező: 20 %
CAD teljes szélesség: 26,9 mm
CAD teljes magasság: 82,8 mm
CAD teljes mélység: 80,35 mm
Nyomatékérték: 1 N.m
Visszaállási idő: 20 ms
Érintkezők csatlakozási elrendezése: Elkülönített
Környezeti jellemzők
Üzemelési környezeti hőmérséklet: -40...55 °C
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szabványok: UL 508
IEC 61810-1
CSA C22.2 No 14
IEC 61984
Terméktanúsítványok: UL
Lloyd's
CE
CSA
GOST
IECEE CB Scheme
Tárolási környezeti hőmérséklet: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus üzemelés közben
5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem üzemelés közben
Ütésállóság: 10 gn üzemelés közben
30 gn nem üzemelés közben
Csatlakozási jellemzők
Csatlakozások - kapcsok: Csatlakozó, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) rugalmas kábelvéggel
Csatlakozó, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) rugalmas kábelvéggel
Csatlakozó, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) tömör kábelvég nélkül
Csatlakozó, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) tömör kábelvég nélkül
Dielektromos szilárdság: 1300 V AC érintkezők között mikro-lekapcsolással
2000 V AC tekercs és érintkező között alapszigetelésssel
2000 V AC pólusok között alapszigetelésssel
Kompatibilitási kód: RXM
Védelmi kategória: RT I
Szennyezési fokozat: 2
Üzemelési helyzet: Bármilyen pozíció
Tesztszintek: A szintű csoportos szerelés
Érintkező anyaga: AgNi
Csap alakja: Lapos (faston típusú)
