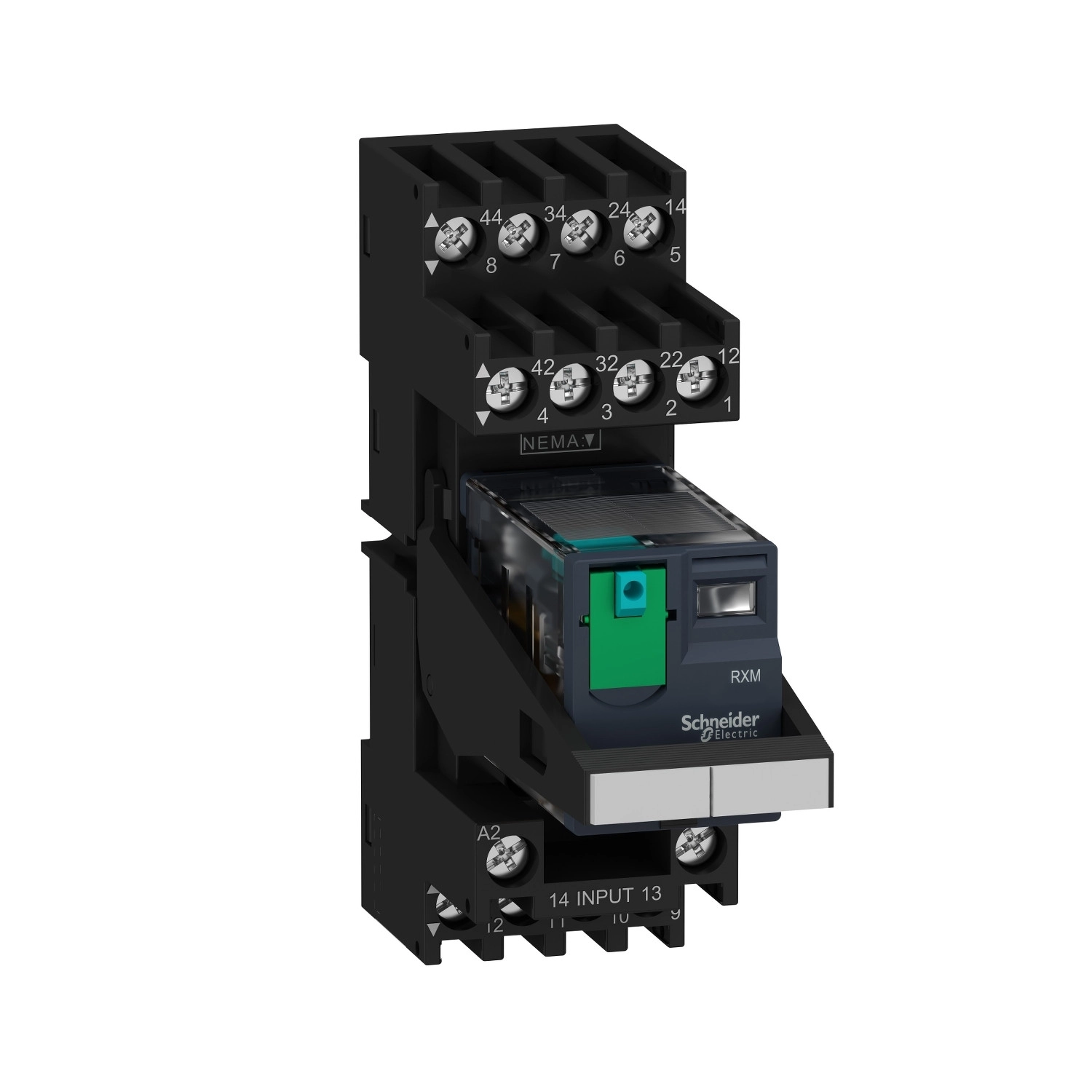

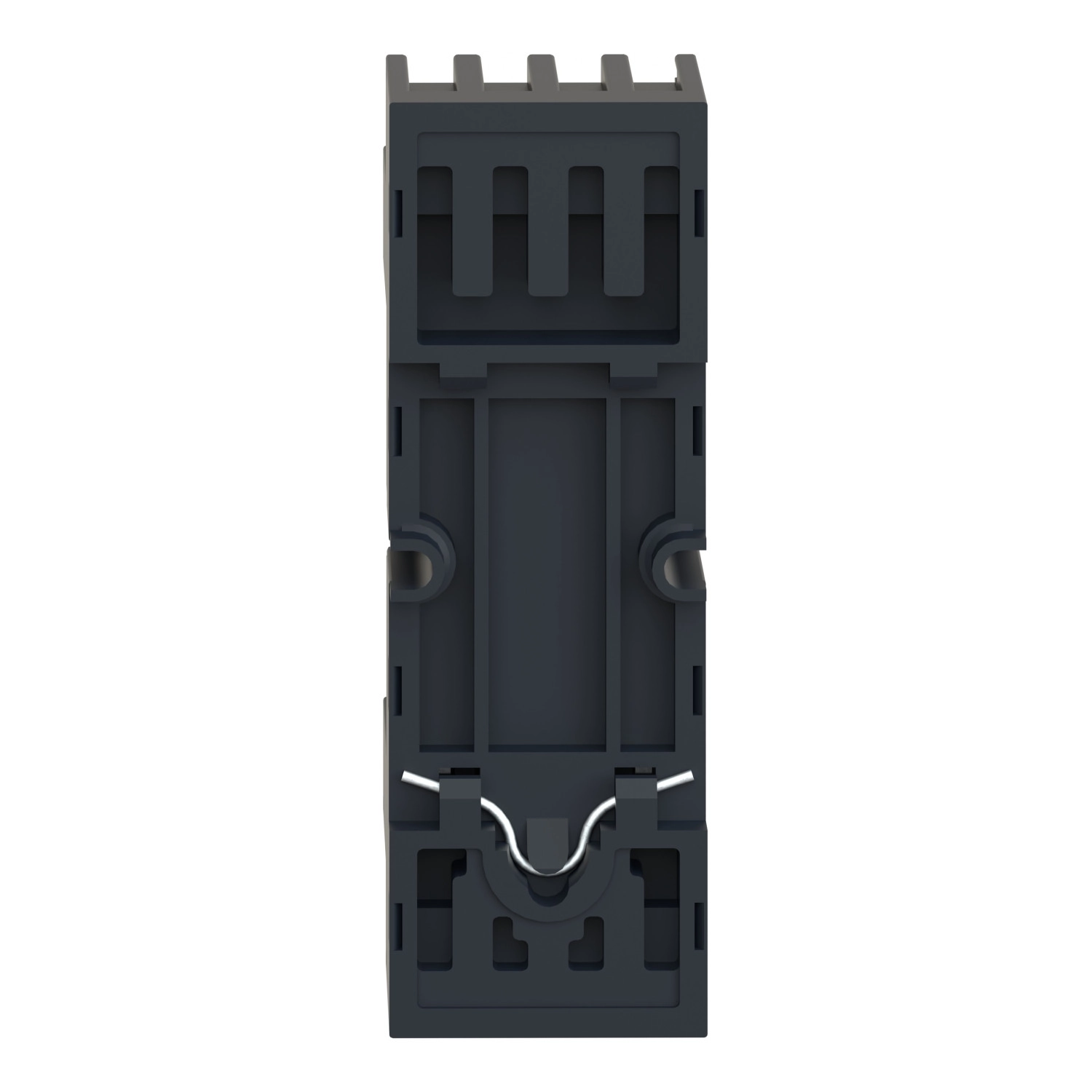

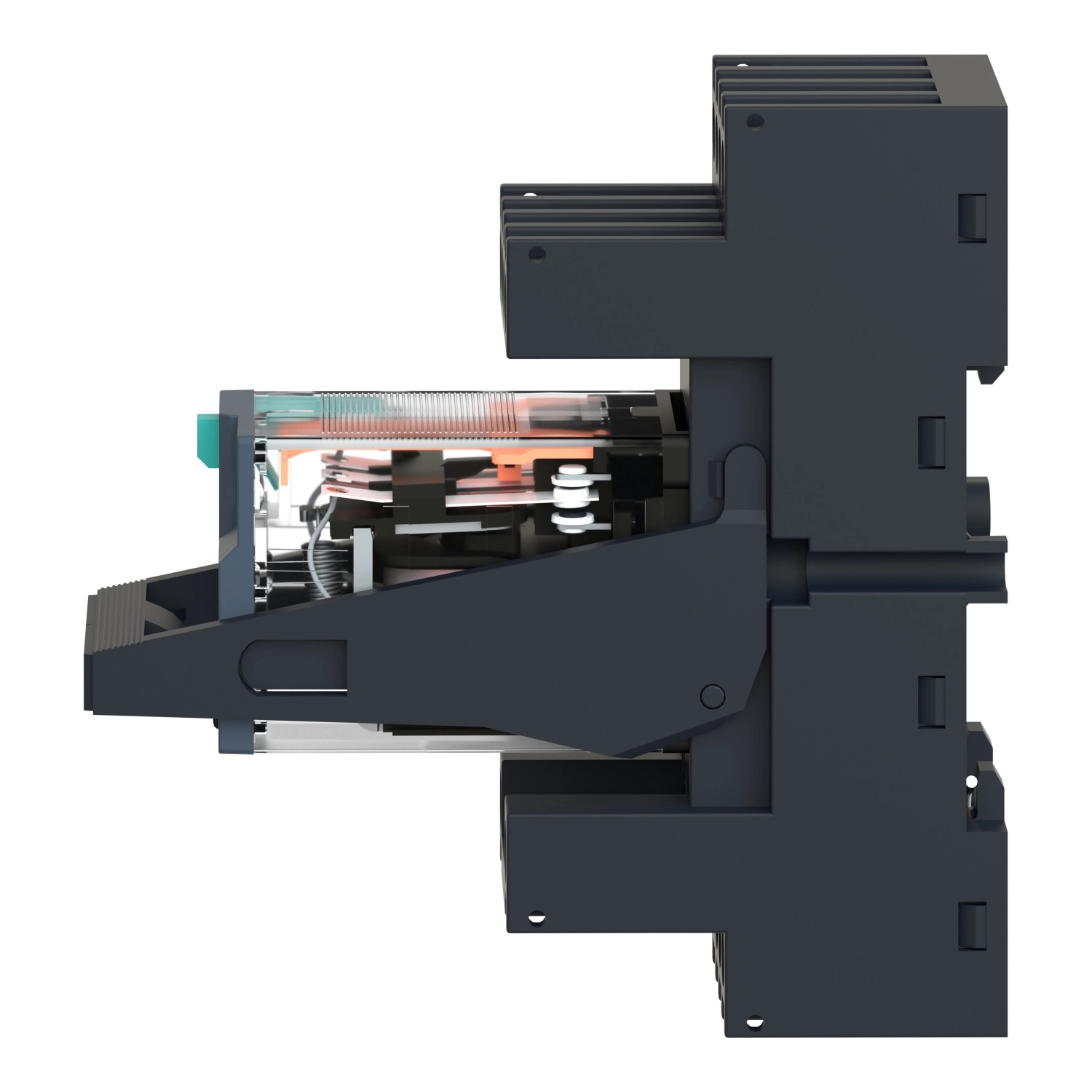

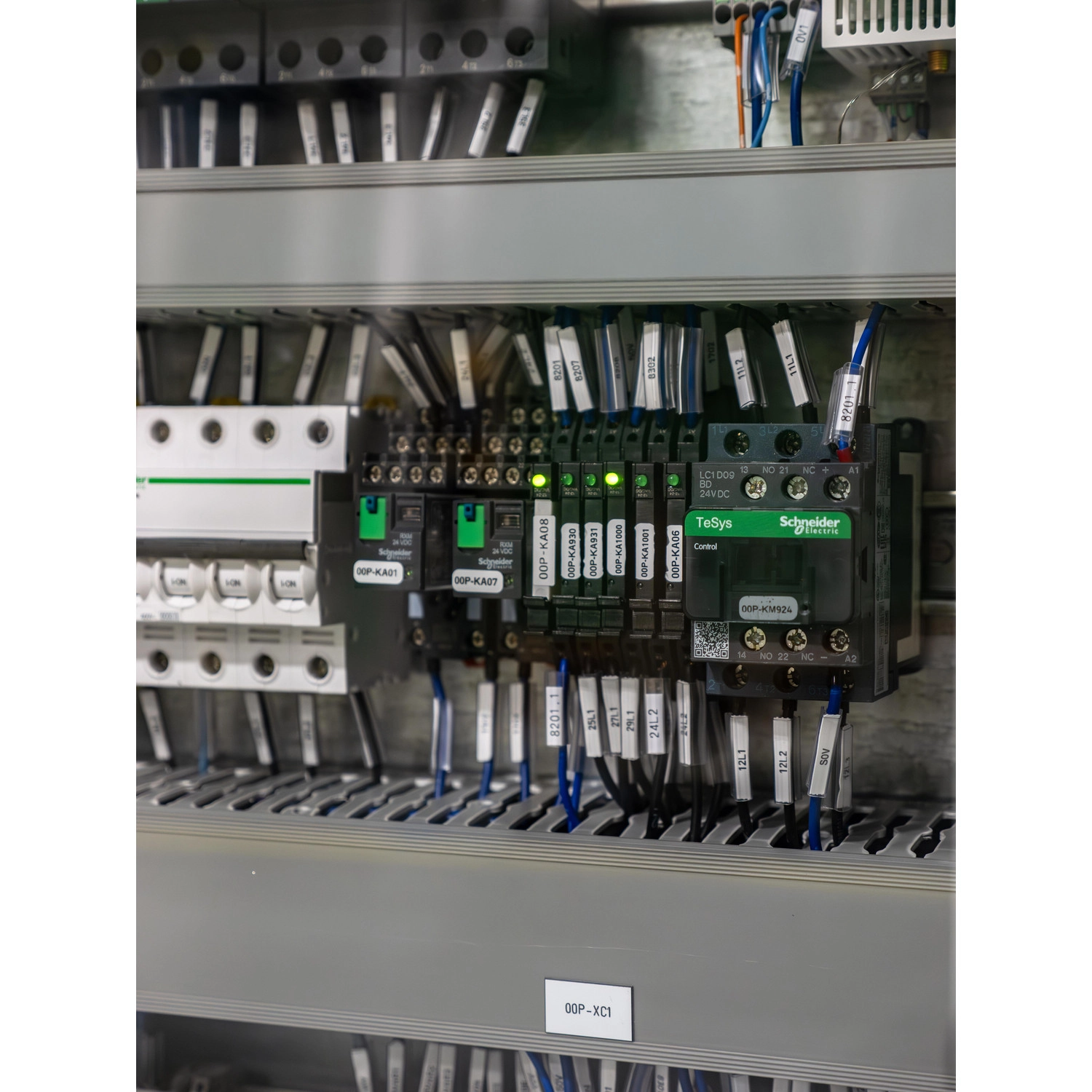

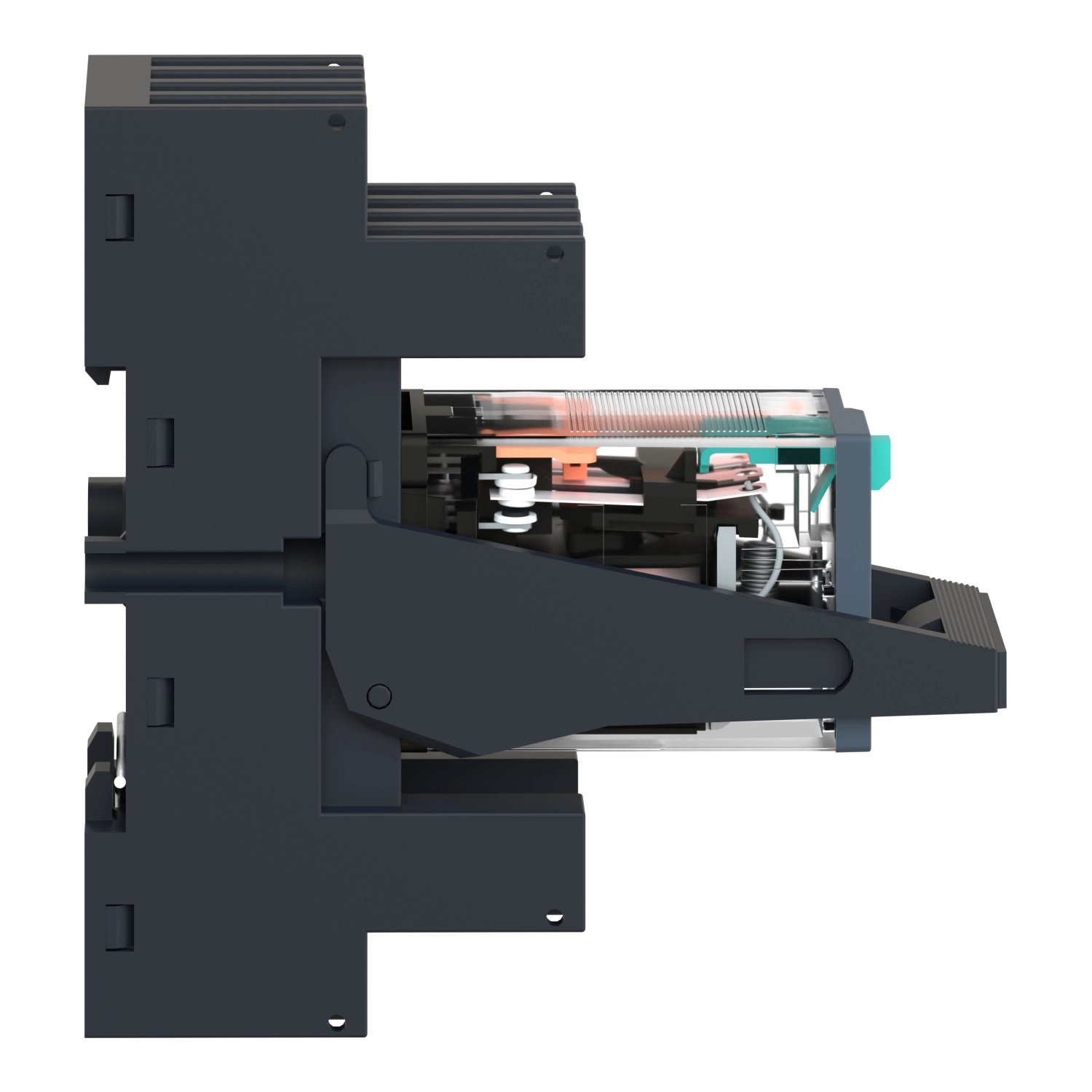

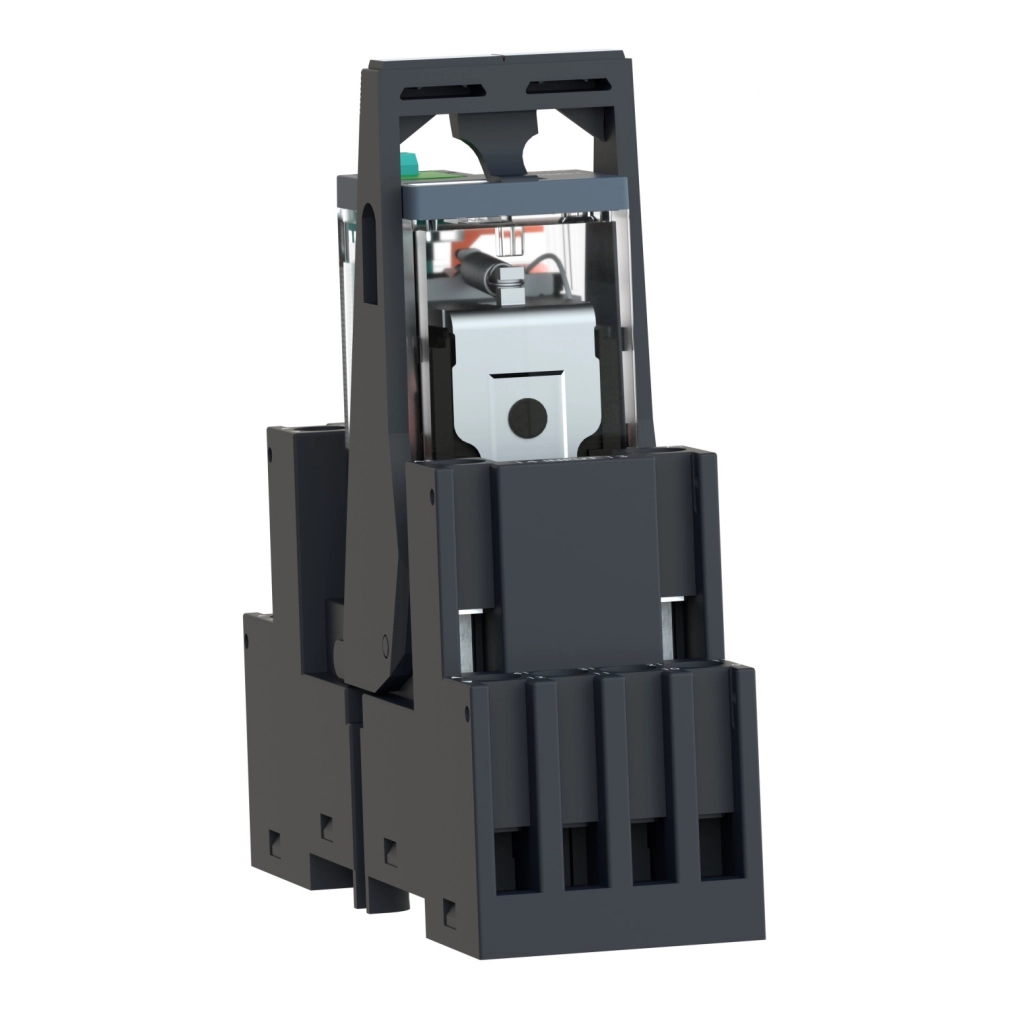

A Schneider Electric Harmony Electromechanical Relays termékcsaládba tartozó RXM2AB2BDPVM típusú miniatűr relé egy komplett, előre összeállított, dugaszolható plug-in kialakítású relé és aljzat kombináció, amely kiváló megoldást nyújt ipari automatizálási és vezérlési rendszerekhez. A termék a megbízható és rugalmas alkalmazhatóságot ötvözi a kompakt kialakítással, így ideális választás olyan projektekhez, ahol a korlátozott hely és a magas működési követelmények egyaránt fontos szempontok.
A RXM2AB2BDPVM relé két váltóérintkezővel (2CO) rendelkezik, amelyek kiváló kapcsolási képességet biztosítanak. A névleges áramerősség 10A, ami széles körű alkalmazhatóságot tesz lehetővé különböző terhelések kapcsolására. A relé 24V DC vezérlőfeszültséggel működik, és a működési állapotot LED visszajelző mutatja, ami megkönnyíti a diagnosztikát és a hibaelhárítást. A beépített, reteszelhető tesztgomb lehetővé teszi a relé manuális működtetését és ellenőrzését a rendszer tényleges vezérlése nélkül is, ami különösen hasznos üzembe helyezés és karbantartás során.
A termék műszaki paramétereit vizsgálva láthatjuk, hogy a relé konvencionális zárt hőmérsékleti árama és folyamatos kimeneti árama egyaránt 10A. A névleges üzemi áram értékek az IEC szabvány szerint zárt állapotban 6A 28V (DC) és 6A 250V (AC) értékeken, míg az UL szabvány szerint nyitott állapotban 10A 28V (DC) és 10A 250V (AC) értékeken vannak megadva. A minimális kapcsolási áram 10mA, a minimális kapcsolási feszültség pedig 17V, ami 170mW minimális kapcsolási teljesítményt eredményez. A relé elektromos élettartama ellenállásos terhelésnél 100 000 ciklus, míg mechanikai élettartama lenyűgöző 10 millió kapcsolási ciklus, ami kiemelkedő tartósságot jelent. A névleges működési feszültségtartomány 19,2-26,4V DC között van, a maximális kapcsolási feszültség pedig 250V. A kapcsolási teljesítmény maximuma AC esetén 2500VA, DC esetén pedig 280W. A relé átlagos tekercsellenállása 650 Ohm 20°C-on (±10%), az átlagos tekercsfogyasztás pedig 0,9W. A működési idő 20 ms, a visszaállítási idő szintén 20 ms.
A termék IP20 védettségi fokozattal rendelkezik az IEC 60529 szabványnak megfelelően, ami védelmet biztosít 12,5 mm-nél nagyobb szilárd testek behatolása ellen. A működési hőmérséklet-tartomány -40°C és +55°C között van, míg a tárolási hőmérséklet-tartomány -40°C és +85°C között. A rezgésállóság működés közben 3g gyorsulás mellett ±1mm amplitúdónál (f=10-150Hz tartományban) 5 ciklusra, nem működő állapotban pedig 5g gyorsulás mellett ±1mm amplitúdónál (f=10-150Hz) 5 ciklusra van specifikálva. A termék ütésállósága működés közben 10g, nem működő állapotban pedig 30g.
A relé megfelel számos nemzetközi szabványnak, többek között az UL 508, IEC 61810-1, CSA C22.2 No 14, és IEC 61984 előírásainak, és rendelkezik UL, Lloyd's, CE, CSA, GOST és IECEE CB Scheme tanúsítványokkal. A termék dimenziói 79mm x 26,9mm x 78,45mm, így könnyen beilleszthető szűkebb helyekre is. A relé AgNi érintkezőanyaggal készül, ami kiváló elektromos vezetőképességet és tartósságot biztosít, a csatlakozópinek pedig lapos (faston típusú) kialakításúak. A termék vegyes csatlakozókiosztással rendelkezik, és különféle vezetékcsatlakozási lehetőségeket biztosít: 1×0,25...1×2,5mm² (AWG 22...14) rugalmas, vezetékvéggel; 2×0,25...2×1mm² (AWG 22...17) rugalmas, vezetékvéggel; 1×0,5...1×2,5mm² (AWG 20...14) tömör, vezetékvég nélkül; 2×0,5...2×1,5mm² (AWG 20...16) tömör, vezetékvég nélkül.
Schneider Electric Harmony Electromechanical Relays - RXM2AB2BDPVM műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozatnév: RXM sorozat
Termék vagy komponens típusa: Előre összeszerelt dugaszolható relé aljzattal
Relé típusa: Miniatűr relé
Érintkezők típusa és összetétele: 2 C/O (váltóérintkező)
Állapotjelző LED: Van
Vezérlés típusa: Reteszelhető tesztgomb
Vezérlő áramkör feszültsége: 24 V DC
Konvencionális zárt hőmérsékleti áram: 10 A
Folyamatos kimeneti áram: 10 A
Kiegészítő műszaki adatok
Névleges impulzus withstand feszültség: 4 kV 1,2/50 μs alatt
Névleges üzemi áram: 6 A 28 V (DC) NC az IEC szerint
6 A 250 V (AC) NC az IEC szerint
10 A 28 V (DC) NO az UL szerint
10 A 250 V (AC) NO az UL szerint
Minimális kapcsolási áram: 10 mA
Minimális kapcsolási feszültség: 17 V
Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V-nál
Elektromos élettartam: 100000 ciklus ellenállásos terhelésnél
Névleges működési feszültség határok: 19,2...26,4 V DC
Névleges szigetelési feszültség: 250 V az IEC szerint
Maximális kapcsolási feszültség: 250 V
Elengedési feszültség küszöbérték: >= 0,1 Uc DC
Terhelési áram: 10 A 250 V AC
10 A 28 V DC
Működési idő: 20 ms
Maximális kapcsolási kapacitás: 2500 VA AC
280 W DC
Átlagos ellenállás: 650 Ohm 20 °C-on +/- 10 %
Átlagos tekercsfogyasztás: 0,9 W, DC
Mechanikai élettartam: 10000000 ciklus
Biztonság és megbízhatóság
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 1200 ciklus/óra terhelés alatt
<= 18000 ciklus/óra terhelés nélkül
Kihasználtsági együttható: 20 %
Fizikai jellemzők
CAD teljes szélesség: 26,9 mm
CAD teljes magasság: 79 mm
CAD teljes mélység: 78,45 mm
Nyomatékérték: 1 N.m
Visszaállítási idő: 20 ms
Érintkező kivezetés elrendezése: Vegyes
Csatlakozási terminálok: Csatlakozó, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) rugalmas vezetékvéggel
Csatlakozó, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) rugalmas vezetékvéggel
Csatlakozó, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) tömör vezetékvég nélkül
Csatlakozó, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) tömör vezetékvég nélkül
Dielektromos erősség: 1300 V AC az érintkezők között mikro megszakítással
2000 V AC a tekercs és az érintkező között alapszigetelés esetén
2000 V AC a pólusok között alapszigetelés esetén
Kompatibilitási kód: RXM
Védelmi kategória: RT I
Szennyezési fokozat: 2
Működési helyzet: Bármely pozíció
Tesztszintek: A szint csoportos szerelés
Érintkezőanyag: AgNi
Csatlakozó forma: Lapos (faston típus)
Nettó tömeg: 0,096 kg
Környezeti jellemzők
Környezeti hőmérséklet üzemelés során: -40…55 °C
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szabványok: UL 508
IEC 61810-1
CSA C22.2 No 14
IEC 61984
Terméktanúsítványok: UL
Lloyd's
CE
CSA
GOST
IECEE CB Scheme
Környezeti hőmérséklet tárolás esetén: -40…85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10…150 Hz) 5 ciklus működés közben
5 gn, amplitúdó = +/- 1 mm (f = 10…150 Hz) 5 ciklus nem működő állapotban
Ütésállóság: 10 gn működés közben
30 gn nem működő állapotban
