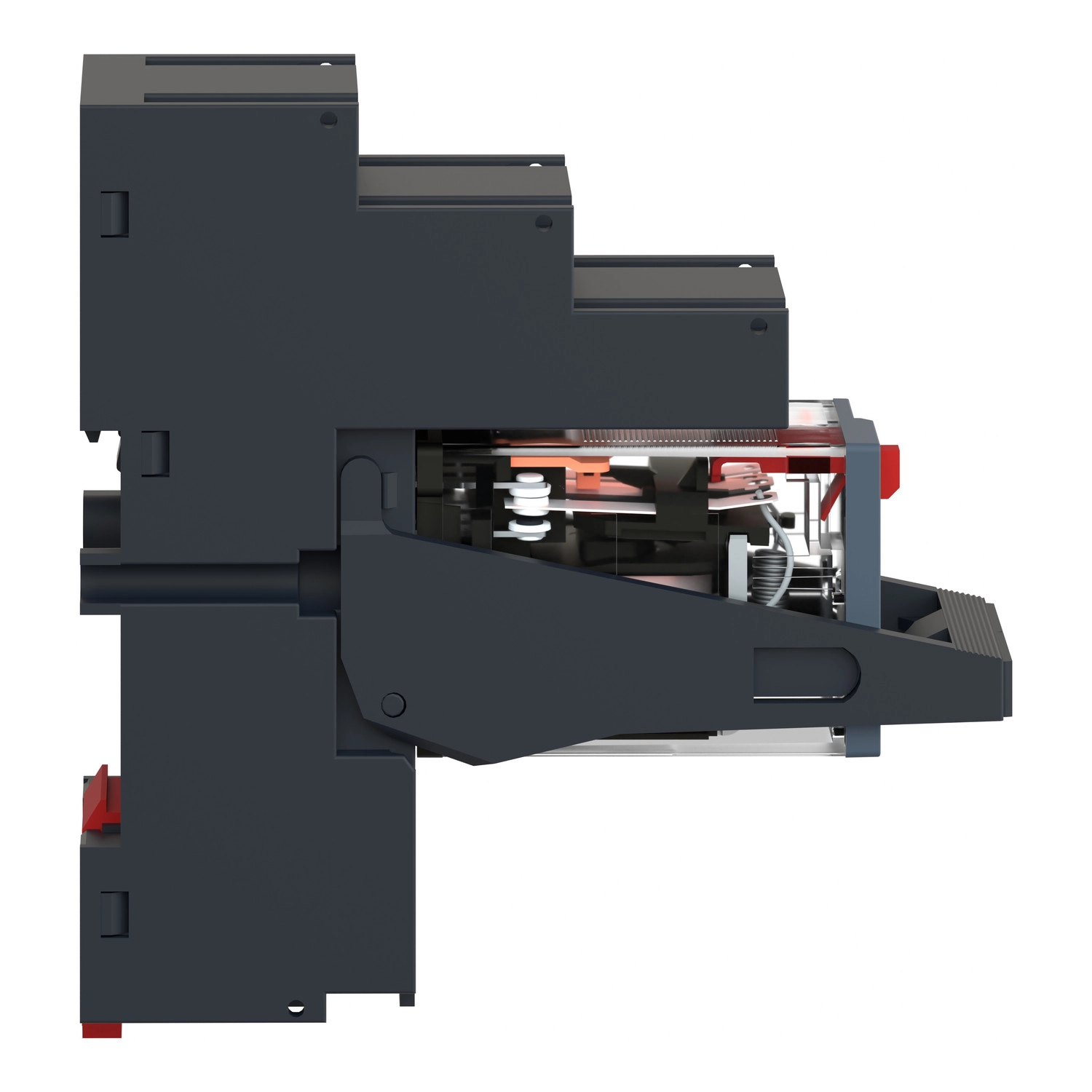

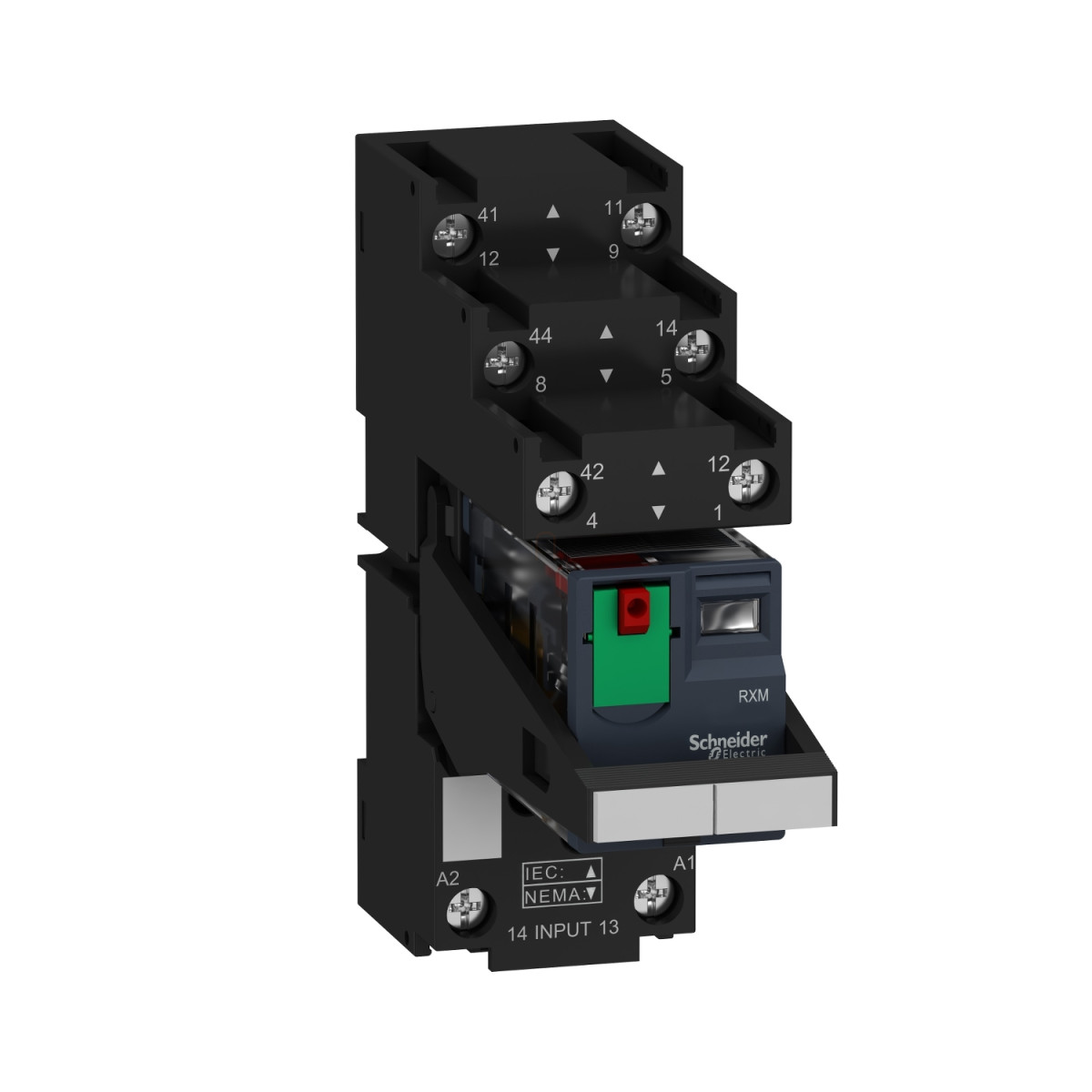

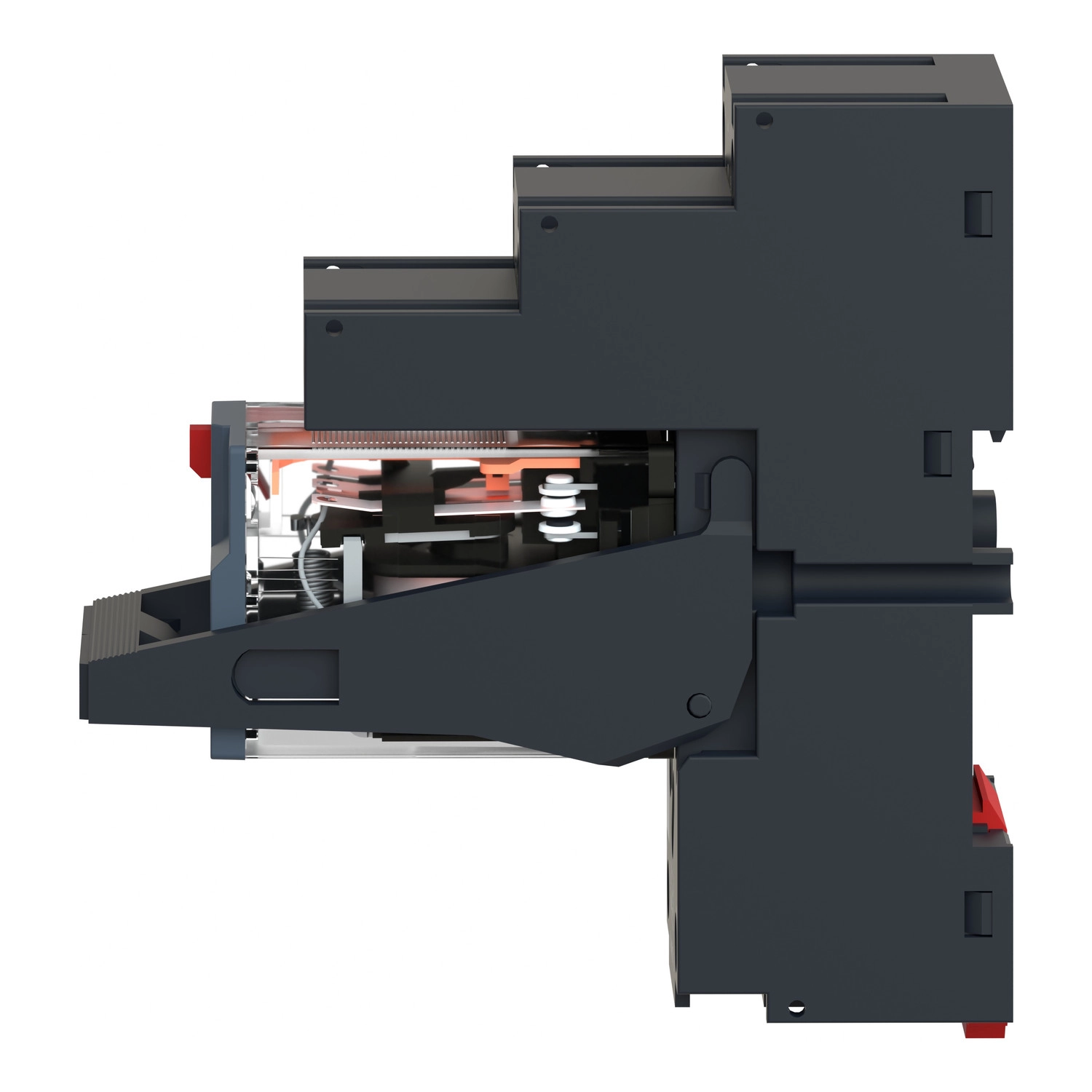

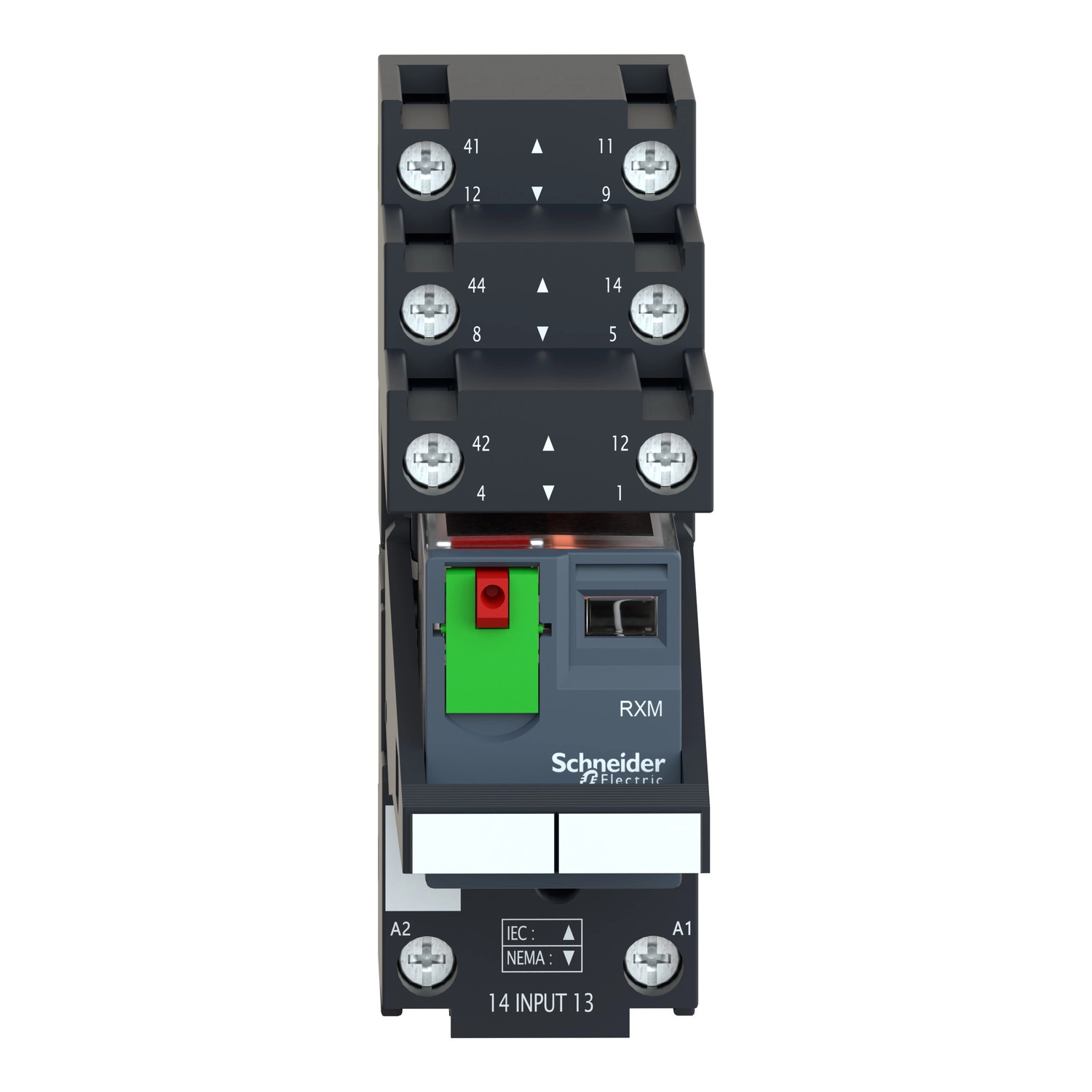

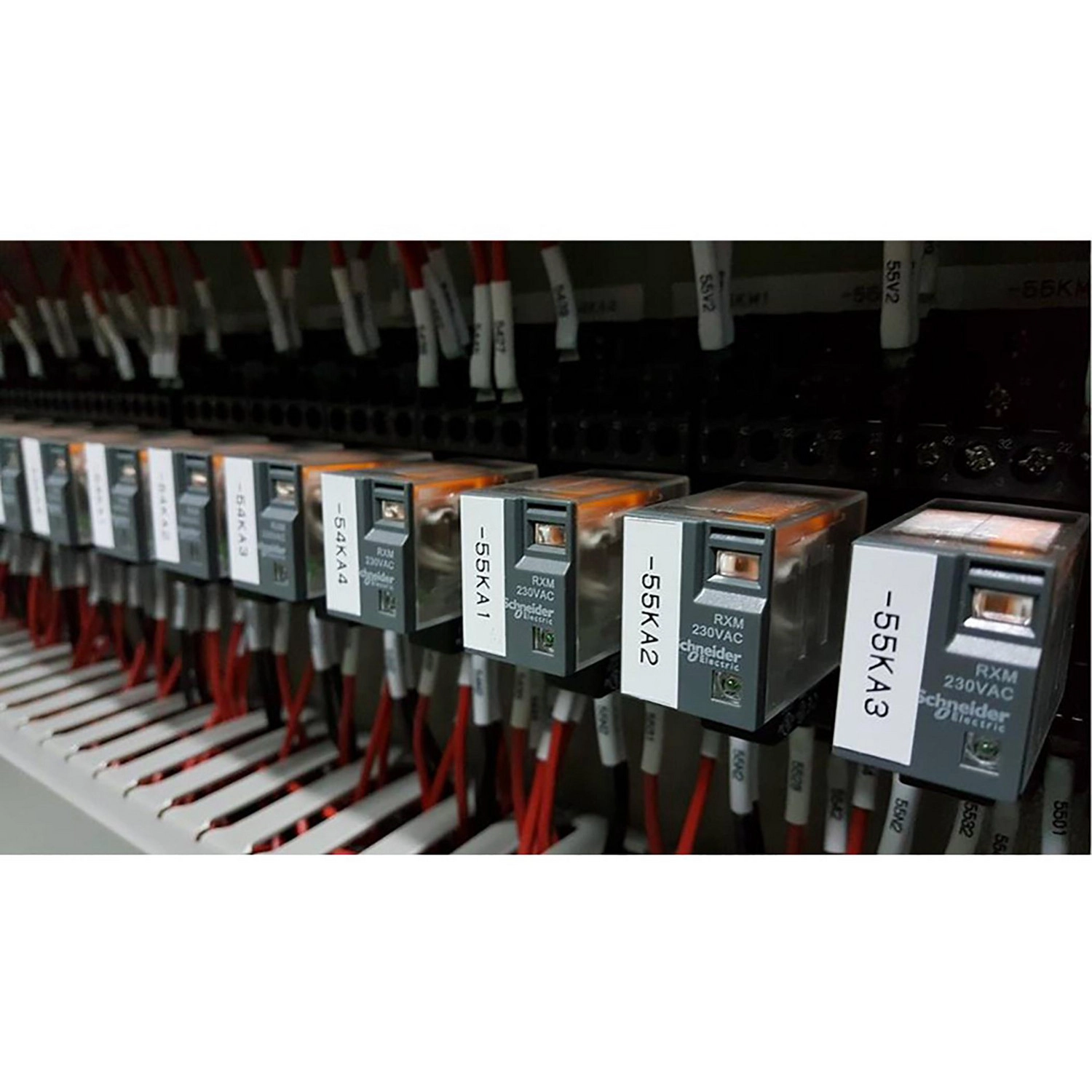

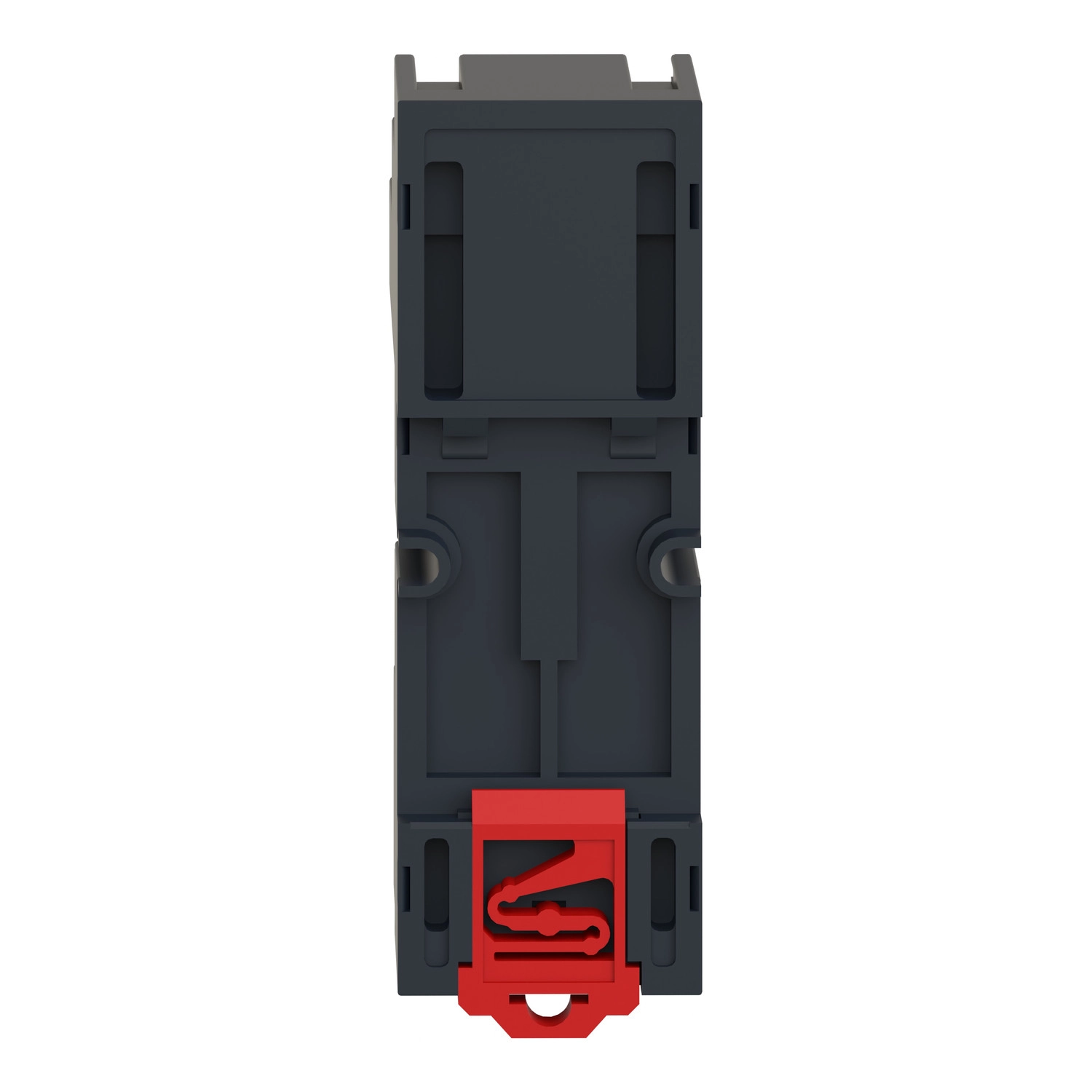

A Schneider Electric Harmony RXM2AB2B7PVS egy rendkívül kompakt, előre szerelt, csatlakoztatható miniatűr relé foglalattal, mely számos fejlett funkciót kínál a megbízható ipari kapcsolási megoldások terén. Ez a 24V AC vezérlőfeszültséggel működő elektromechanikus relé ideális választás olyan alkalmazásokhoz, ahol korlátozott a rendelkezésre álló hely, mégis magas teljesítményre és tartósságra van szükség.

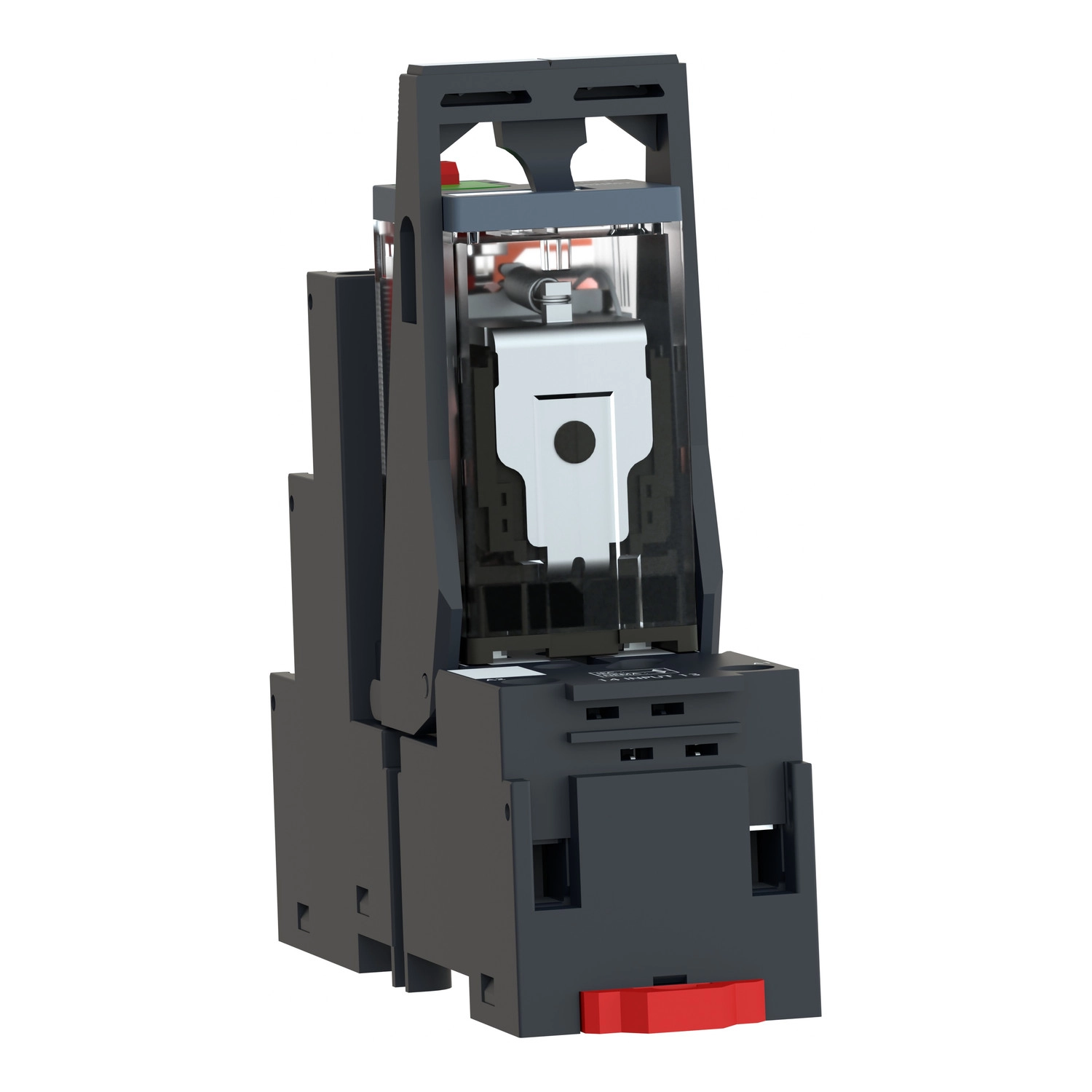

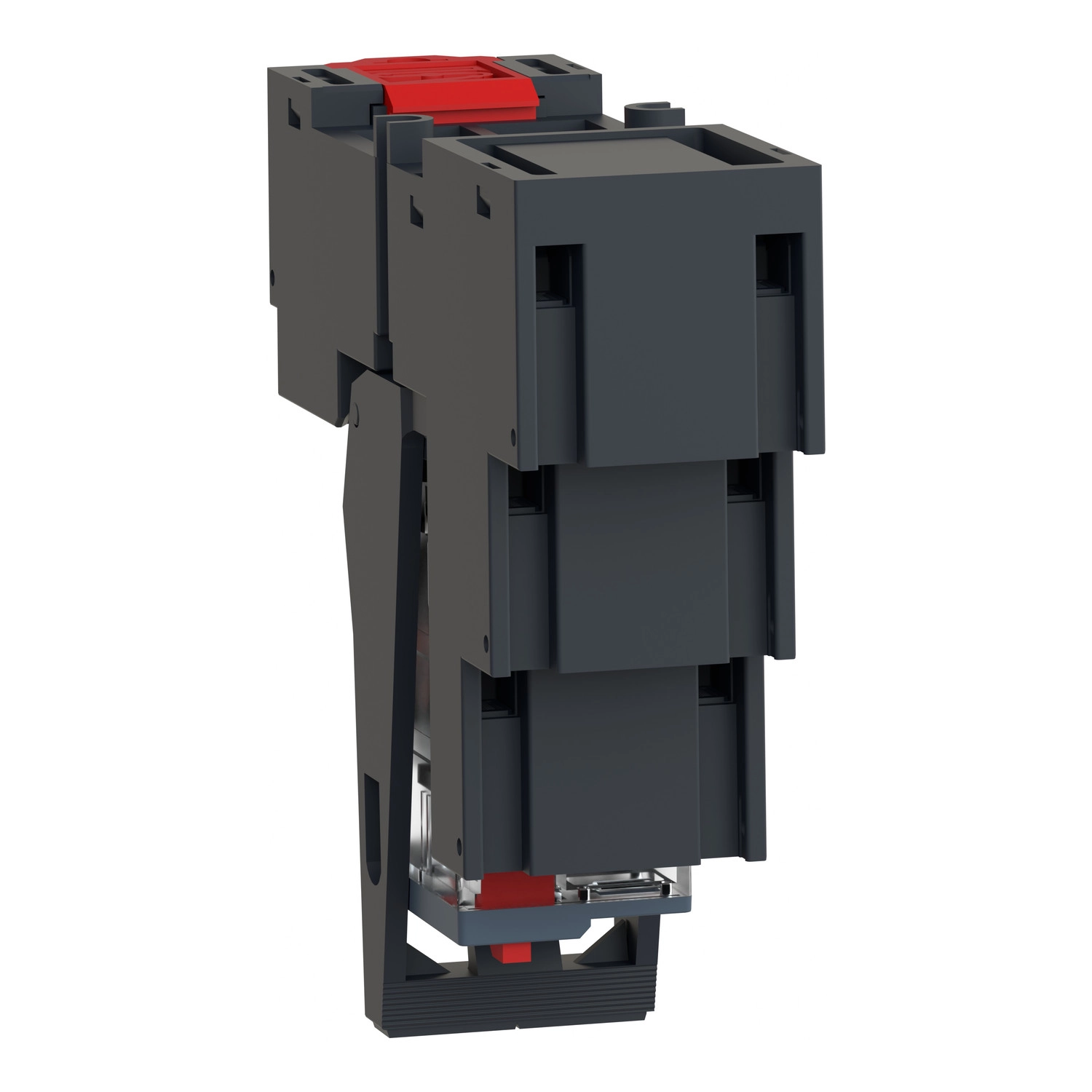

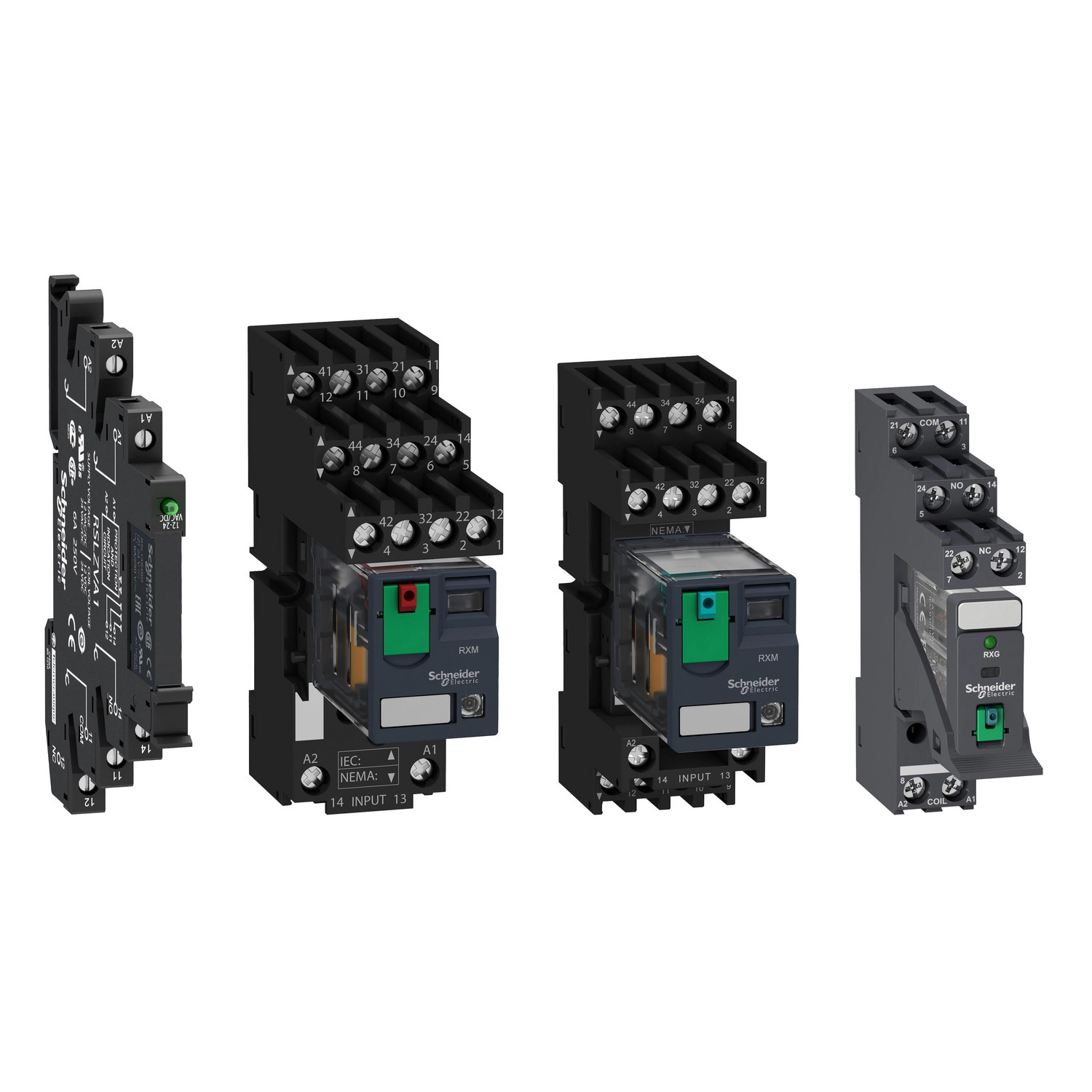

A Harmony RXM sorozat részeként ez a relé 2 CO (átváltó) érintkezővel rendelkezik, amelyek akár 12 A névleges áramerősséget is képesek kezelni. Az eszköz különleges tulajdonsága a beépített LED állapotjelző, amely vizuális visszajelzést biztosít a működésről, valamint a zárható tesztgomb, amely lehetővé teszi a relé manuális tesztelését anélkül, hogy további eszközökre lenne szükség. A készülék külön kialakítású érintkező elrendezést kínál, ami megkönnyíti a telepítést és a karbantartást.
A RXM2AB2B7PVS műszaki adatai figyelemre méltóak. Maximálisan 12 A konvencionális zárt termikus áram és 10 A folyamatos kimeneti áram jellemzi. A relé névleges működési áramerőssége 6 A 28 V DC és 250 V AC esetén NC érintkezőkkel, valamint 12 A 28 V DC és 250 V AC esetén NO érintkezőkkel, az IEC szabványnak megfelelően. A készülék minimális kapcsolási képessége 170 mW 10 mA és 17 V mellett, ami széles alkalmazási területet tesz lehetővé. Elektromos tartóssága 100 000 ciklus ellenállási terhelésnél, míg mechanikai élettartama lenyűgöző 10 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál még ipari környezetben is.
A Schneider Electric RXM2AB2B7PVS relé működési ideje 20 ms, míg visszaállási ideje szintén 20 ms, ami gyors kapcsolást biztosít. A maximális kapcsolási teljesítmény 3000 VA AC és 336 W DC, átlagos tekercsellenállása pedig 180 Ohm 20 °C-on, ±10% tűréssel. Az eszköz átlagos tekercsfogyasztása mindössze 1,2 W AC üzemben. A kompakt méretek - 26,9 mm szélesség, 82,8 mm magasság és 80,35 mm mélység - teszik különösen alkalmassá szűk helyeken történő alkalmazásra. A termék IP20 védettséggel rendelkezik az IEC 60529 szabványnak megfelelően, és működési hőmérséklet-tartománya -40°C-tól +55°C-ig terjed, ami szélsőséges környezeti feltételek mellett is megbízható működést biztosít.
A RXM2AB2B7PVS relé csatlakozási lehetőségei rugalmasak, hiszen különböző kábelméretekkel használható: 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) rugalmas kábelvéggel, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) rugalmas kábelvéggel, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) tömör kábelvég nélkül, valamint 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) tömör kábelvég nélkül. A termék lapos (faston típusú) csatlakozótűkkel rendelkezik, és AgNi érintkezőanyaggal van ellátva a megbízható elektromos kapcsolat érdekében. A Schneider Electric RXM2AB2B7PVS számos nemzetközi szabványnak megfelel, beleértve az UL 508, IEC 61810-1, CSA C22.2 No 14 és IEC 61984 szabványokat, valamint rendelkezik UL, Lloyd's, CE, CSA, GOST és IECEE CB Scheme tanúsítványokkal, így globálisan is használható különböző elektromos rendszerekben.
Schneider Electric Harmony Electromechanical Relays - RXM2AB2B7PVS műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozatnév: RXM sorozat
Termék vagy alkatrész típusa: Előre szerelt dugaszolható relé foglalattal
Relé típusa: Miniatűr relé
Érintkezők típusa és összetétele: 2 C/O (váltóérintkező)
Állapot LED: Igen
Vezérlés típusa: Zárható tesztgomb
Elektromos adatok
Vezérlőáramkör feszültsége: 24 V AC 50/60 Hz
Hagyományos zárt termikus áram: 12 A
Folyamatos kimeneti áram: 10 A
Névleges impulzus állóképesség: 4 kV 1,2/50 µs során
Névleges üzemi áram: 6 A 28 V (DC) NC IEC szerint, 6 A 250 V (AC) NC IEC szerint, 12 A 28 V (DC) NO IEC szerint, 12 A 250 V (AC) NO IEC szerint
Minimális kapcsolási áram: 10 mA
Minimális kapcsolási feszültség: 17 V
Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V esetén
Elektromos élettartam: 100000 ciklus ellenállási terhelésnél
Névleges üzemi feszültség határértékei: 19,2...26,4 V AC
Névleges szigetelési feszültség: 250 V IEC szerint
Maximális kapcsolási feszültség: 250 V
Kioldási feszültség küszöbérték: >= 0,3 Uc AC
Terhelési áram: 12 A 250 V AC, 12 A 28 V DC
Működési idő: 20 ms
Maximális kapcsolási kapacitás: 3000 VA AC, 336 W DC
Átlagos ellenállás: 180 Ohm 20 °C-on ± 10%
Átlagos tekercs fogyasztás: 1,2 W, AC
Mechanikai adatok
Mechanikai élettartam: 10000000 ciklus
Biztonsági megbízhatósági adat: B10d = 100000
Működési sebesség: <= 1200 ciklus/óra terhelés alatt, <= 18000 ciklus/óra terhelés nélkül
Kihasználtsági együttható: 20 %
CAD teljes szélesség: 26,9 mm
CAD teljes magasság: 82,8 mm
CAD teljes mélység: 80,35 mm
Nyomaték érték: 1 N.m
Visszaállítási idő: 20 ms
Érintkező terminál elrendezés: Elkülönített
Csatlakozás és dielektromos tulajdonságok
Csatlakozások - terminálok: Csatlakozó, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) rugalmas kábelvéggel, Csatlakozó, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) rugalmas kábelvéggel, Csatlakozó, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) tömör kábelvég nélkül, Csatlakozó, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) tömör kábelvég nélkül
Dielektromos szilárdság: 1300 V AC érintkezők között mikro megszakítással, 2000 V AC tekercs és érintkező között alapvető szigeteléssel, 2000 V AC pólusok között alapvető szigeteléssel
Környezeti adatok
Működési környezeti hőmérséklet: -40…55 °C
IP védettségi fokozat: IP20 IEC 60529 szerint
Szabványok: UL 508, IEC 61810-1, CSA C22.2 No 14, IEC 61984
Terméktanúsítványok: UL, Lloyd's, CE, CSA, GOST, IECEE CB Scheme
Tárolási környezeti hőmérséklet: -40…85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10…150 Hz) 5 ciklus működés közben, 5 gn, amplitúdó = +/- 1 mm (f = 10…150 Hz) 5 ciklus nem működő állapotban
Ütésállóság: 10 gn működés közben, 30 gn nem működő állapotban
