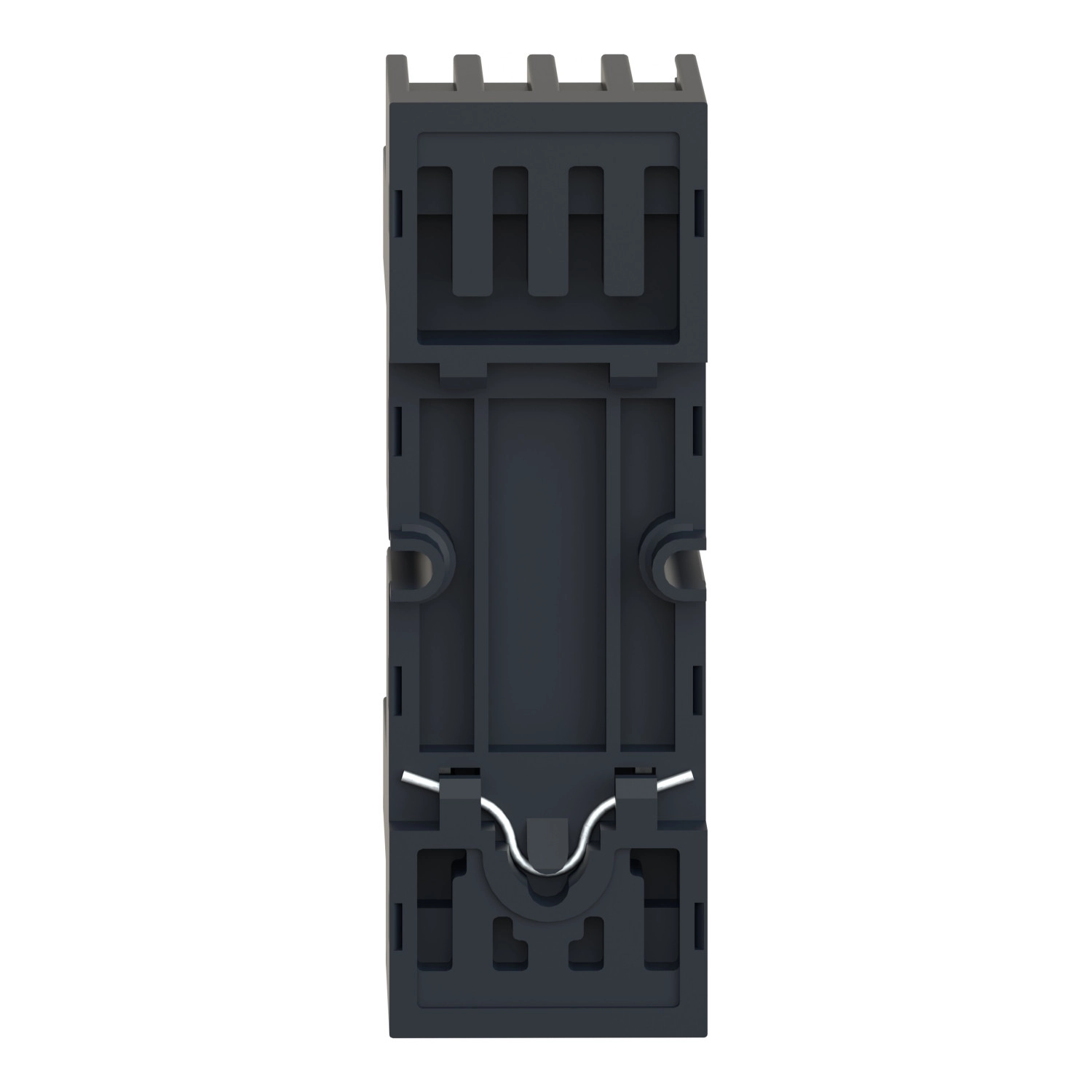

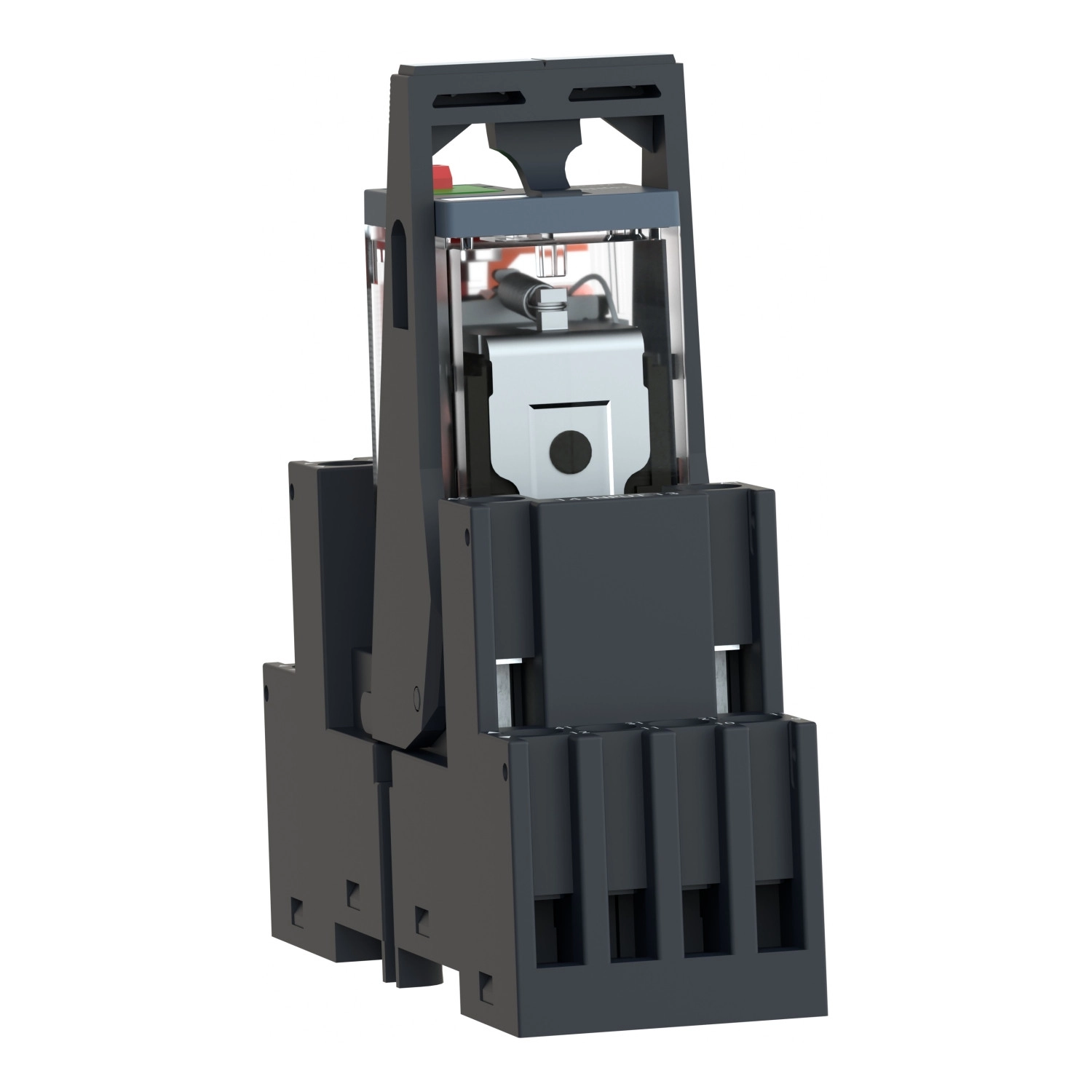

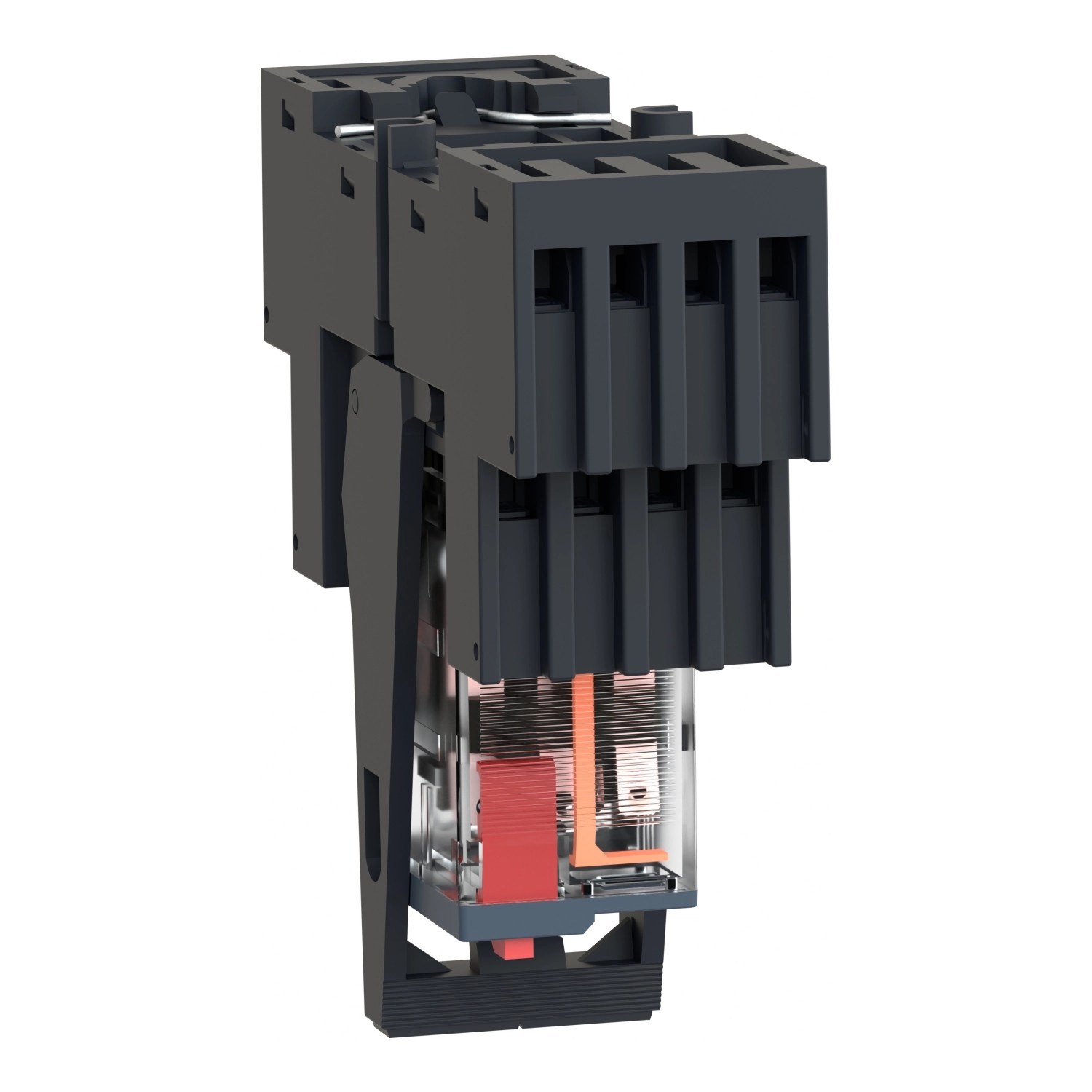

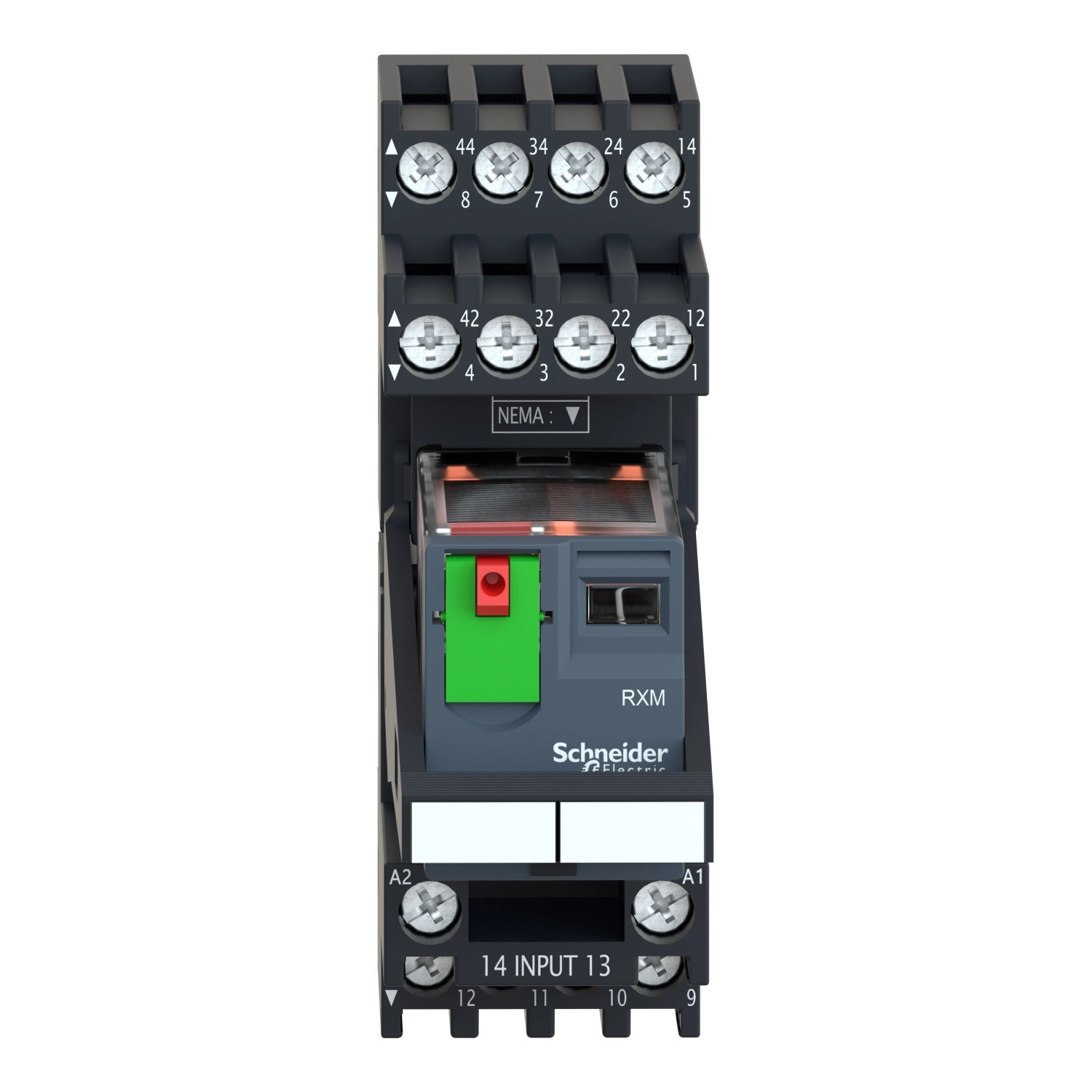

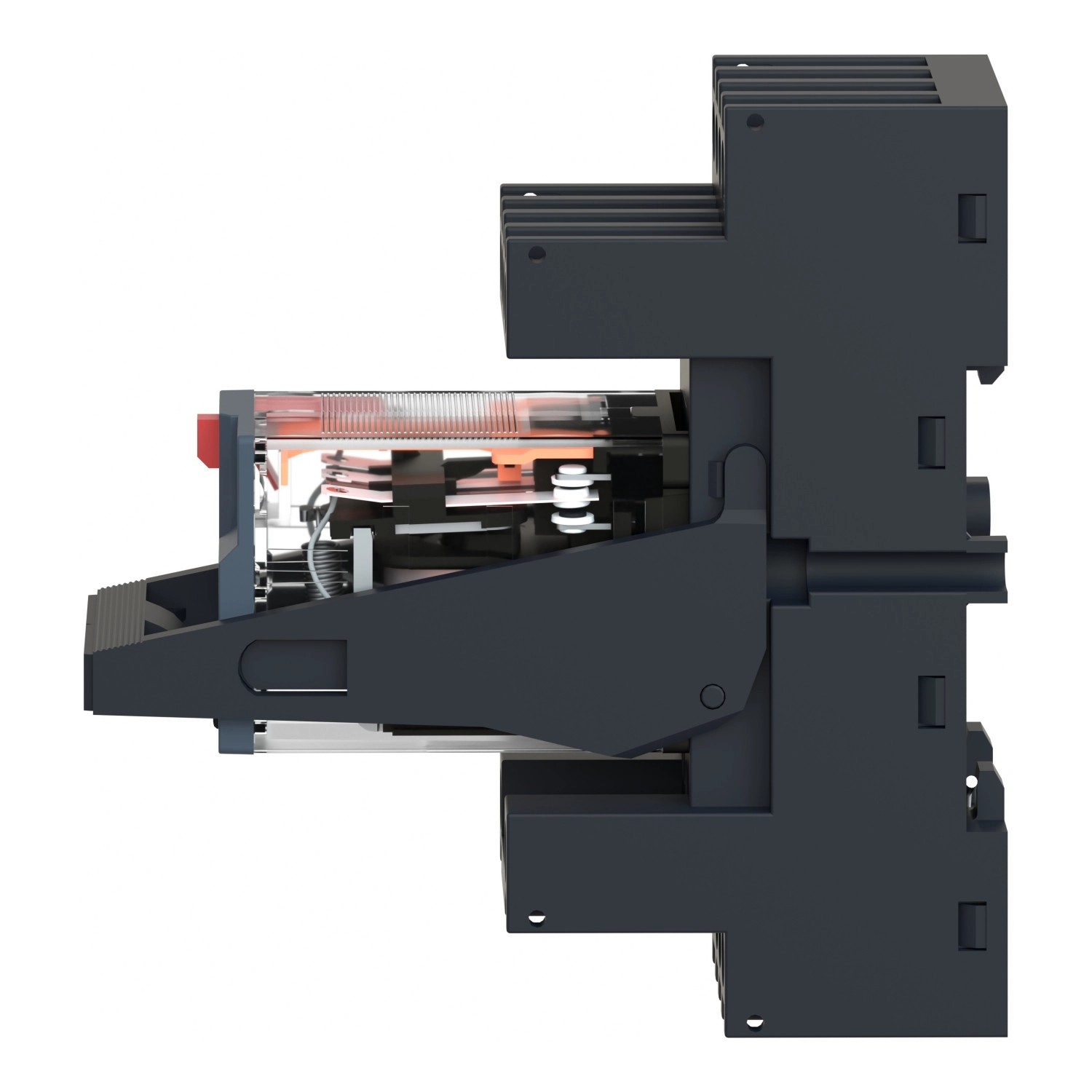

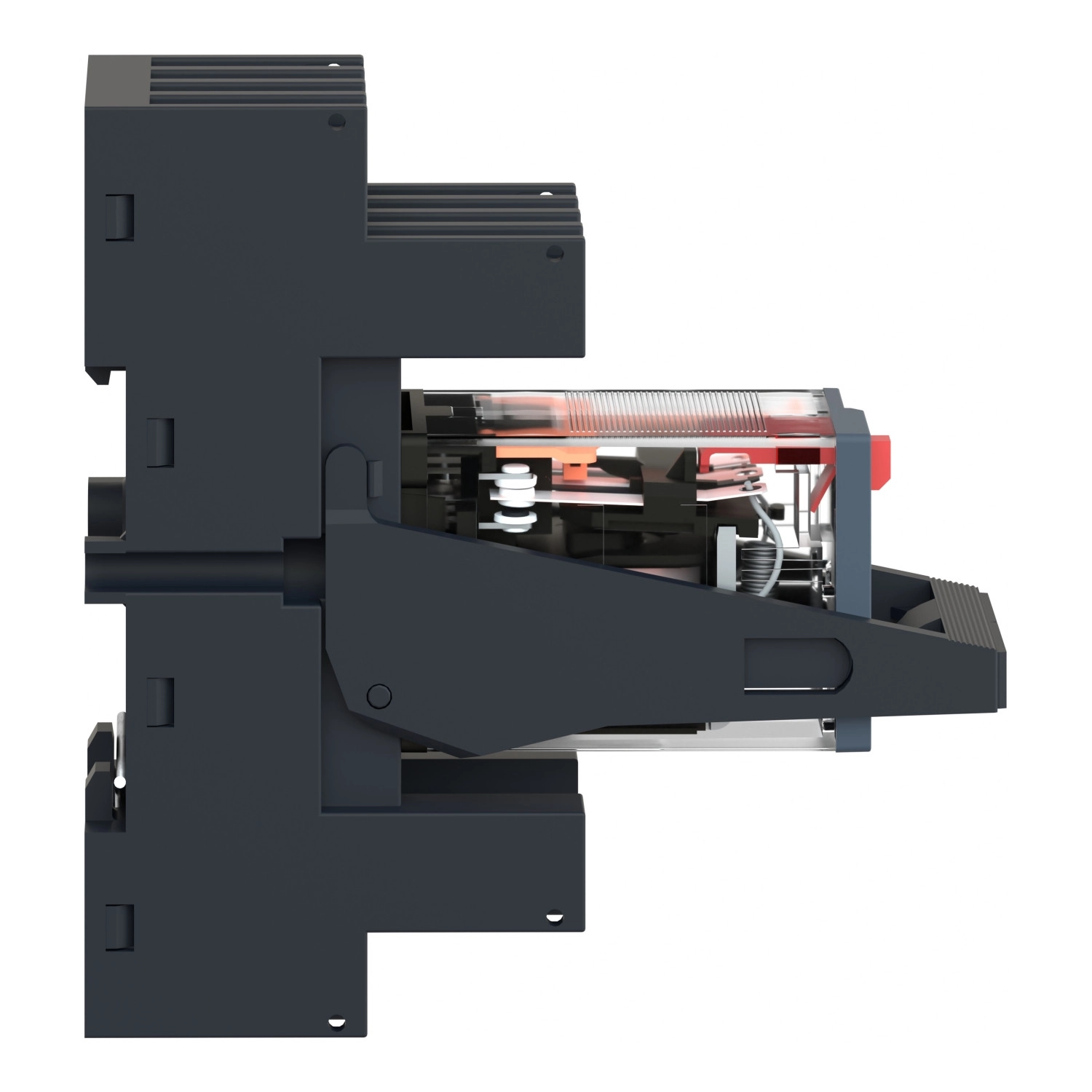

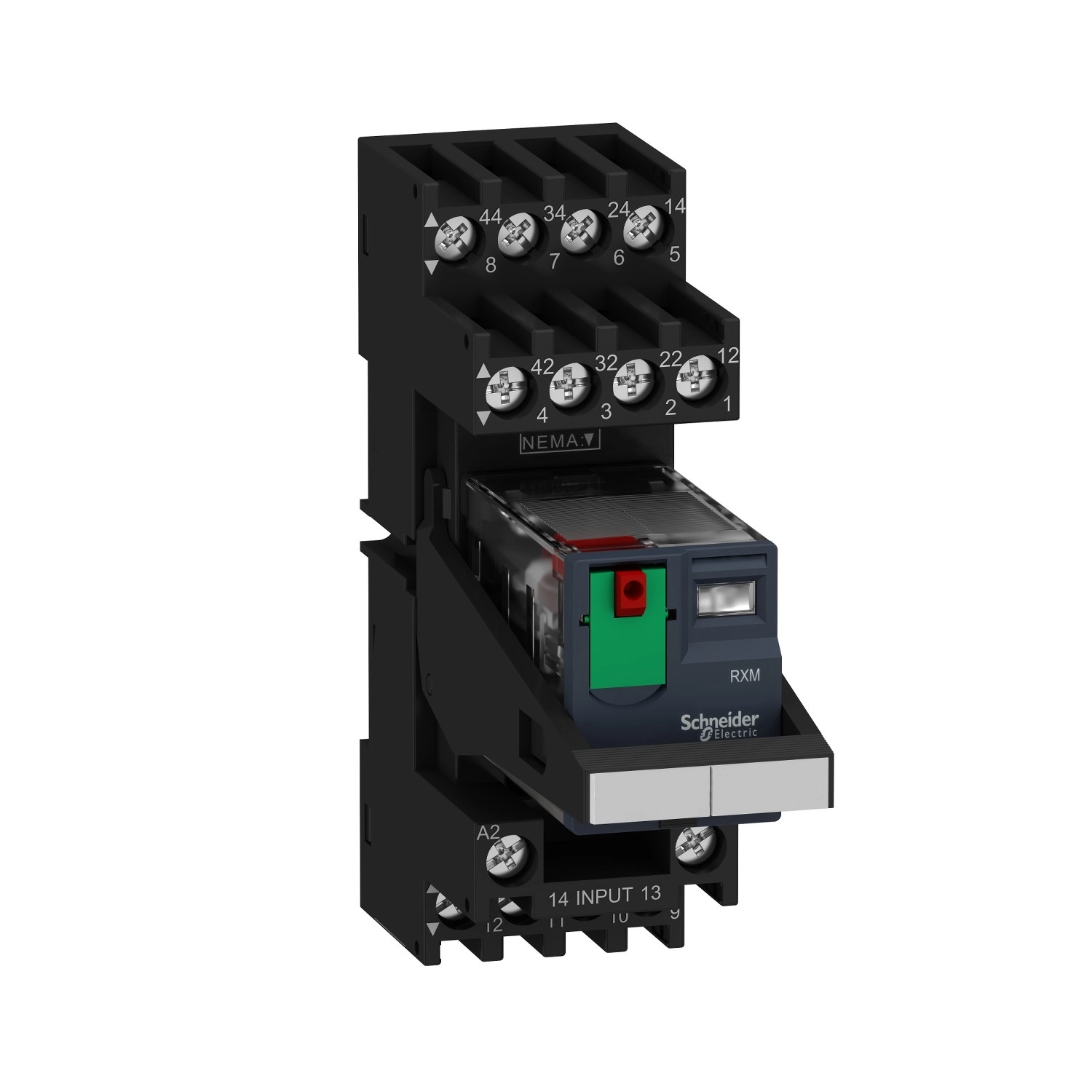

A Schneider Electric Harmony Electromechanical Relays RXM2AB2B7PVM egy kiváló minőségű, előre összeszerelt, dugaszolható relé foglalattal, amely a miniatűr relék kategóriájába tartozik. Ez a 24V AC vezérlési feszültségű eszköz ideális megoldást jelent kapcsolási feladatokra különböző ipari és épületautomatizálási alkalmazásokban, ahol megbízhatóságra és kompakt kialakításra van szükség.
A relé 2 váltóérintkezővel (2C/O) rendelkezik, 10A konvencionális zárt hőárammal és folyamatos kimeneti árammal. A készülék állapotának vizuális visszajelzésére LED-es kijelzővel szerelték fel, míg a működtetés ellenőrzésére és tesztelésére zárható tesztgomb szolgál. A Schneider Electric RXM sorozatú reléje vegyes kivezetés-elrendezéssel készül, ami rugalmasságot biztosít a bekötés során. Az RXM2AB2B7PVM relé csatlakoztatási lehetőségei sokrétűek: 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) rugalmas, kábelvéggel ellátott vezetőkkel, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) rugalmas, kábelvéggel ellátott vezetőkkel, vagy 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) tömör, kábelvég nélküli vezetőkkel is csatlakoztatható.
Műszaki szempontból az RXM2AB2B7PVM kiemelkedő paraméterekkel rendelkezik. A kapcsolási kapacitás 2500 VA váltakozó áram és 280 W egyenáram esetén. Az elektromos élettartam 100 000 ciklus rezisztív terhelés mellett, míg a mechanikai élettartam impresszív 10 000 000 ciklust tesz lehetővé. A relé működési ideje 20 ms, míg a visszaállási ideje szintén 20 ms. Az átlagos tekercs fogyasztása mindössze 1,2 W váltakozó áram esetén, és az átlagos ellenállása 180 Ohm 20 °C-on ±10% tűréssel. Az eszköz biztonsági megbízhatósági adatai között szerepel a B10d = 100 000 érték, valamint a maximális 1200 ciklus/óra terhelés melletti és 18 000 ciklus/óra terhelésmentes működési sebesség, 20%-os kihasználtsági együtthatóval.
A kompakt méreteknek köszönhetően (szélesség: 26,9 mm, magasság: 79 mm, mélység: 78,45 mm) az RXM2AB2B7PVM könnyen beépíthető különböző vezérlőszekrényekbe vagy kapcsolószekrényekbe. A relé bármilyen pozícióban működtethető, és IP20-as védettséggel rendelkezik az IEC 60529 szabvány szerint. Az üzemi hőmérséklet-tartománya -40...55 °C, míg tárolási hőmérséklet-tartománya -40...85 °C, ami széles körű alkalmazhatóságot biztosít különböző környezeti feltételek mellett.
Az RXM2AB2B7PVM megfelel számos nemzetközi szabványnak, beleértve az UL 508, IEC 61810-1, CSA C22.2 No 14 és IEC 61984 szabványokat. A termék különböző tanúsítványokkal rendelkezik, mint például UL, Lloyd's, CE, CSA, GOST és IECEE CB Scheme. A relé kiemelkedő rezgésállósággal (3 gn, amplitúdó = +/- 1 mm, f = 10...150 Hz, 5 ciklus üzem közben) és ütésállósággal (10 gn üzem közben, 30 gn nem üzemelő állapotban) rendelkezik, ami megbízható működést biztosít még nehéz ipari környezetben is.
Schneider Electric Harmony Electromechanical Relays - RXM2AB2B7PVM műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RXM sorozat
Termék vagy alkatrész típusa: Előreszerelt dugaszolható relé foglalattal
Relé típusa: Miniatűr relé
Érintkezők típusa és összetétele: 2 C/O
Állapotjelző LED: Van
Vezérlési mód: Zárható tesztgomb
Vezérlő áramkör feszültsége [Uc]: 24 V AC 50/60 Hz
Konvencionális zárt hőáram [Ithe]: 10 A
Folyamatos kimeneti áram: 10 A
Elektromos paraméterek
Impulzusfeszültség állóság [Uimp]: 4 kV 1,2/50 µs ideig
Névleges üzemi áram [Ie]: 6 A 28 V (DC) NC az IEC szerint
6 A 250 V (AC) NC az IEC szerint
10 A 28 V (DC) NO az UL szerint
10 A 250 V (AC) NO az UL szerint
Minimális kapcsolási áram: 10 mA
Minimális kapcsolási feszültség: 17 V
Minimális kapcsolási teljesítmény: 170 mW 10 mA, 17 V esetén
Elektromos élettartam: 100000 ciklus rezisztív terhelésnél
Névleges üzemi feszültség határok: 19,2...26,4 V AC
Névleges szigetelési feszültség [Ui]: 250 V az IEC szerint
Maximális kapcsolási feszültség: 250 V
Elengedési feszültség küszöb: >= 0,3 Uc AC
Terhelési áram: 10 A 250 V AC
10 A 28 V DC
Működési idő: 20 ms
Maximális kapcsolási teljesítmény: 2500 VA AC
280 W DC
Átlagos ellenállás: 180 Ohm 20 °C-on +/- 10 %
Átlagos tekercsfogyasztás: 1,2 W, AC
Mechanikai élettartam: 10000000 ciklus
Biztonsági és megbízhatósági adatok
B10d = 100000
Működési sebesség: <= 1200 ciklus/óra terhelés alatt
<= 18000 ciklus/óra terhelés nélkül
Kihasználtsági együttható: 20 %
Fizikai jellemzők
CAD teljes szélesség: 26,9 mm
CAD teljes magasság: 79 mm
CAD teljes mélység: 78,45 mm
Nyomaték érték: 1 N.m
Visszaállási idő: 20 ms
Érintkezők anyaga: AgNi
Érintkező kivezetés elrendezése: Vegyes
Csatlakozások - kivezetések: Csatlakozó, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) rugalmas kábelvéggel
Csatlakozó, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) rugalmas kábelvéggel
Csatlakozó, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) tömör kábelvég nélkül
Csatlakozó, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) tömör kábelvég nélkül
Környezeti feltételek
Üzemi környezeti hőmérséklet: -40…55 °C
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szabványok: UL 508, IEC 61810-1, CSA C22.2 No 14, IEC 61984
Terméktanúsítványok: UL, Lloyd's, CE, CSA, GOST, IECEE CB Scheme
Tárolási környezeti hőmérséklet: -40…85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10…150 Hz) 5 ciklus működés közben
5 gn, amplitúdó = +/- 1 mm (f = 10…150 Hz) 5 ciklus nem működő állapotban
Ütésállóság: 10 gn működés közben
30 gn nem működő állapotban
