A Schneider Electric Harmony Electromechanical Relays termékcsaládba tartozó RXG25P7 egy kompakt, 5A-es interfész relé, amely tökéletes választás ipari vezérlőrendszerek és automatizálási megoldások számára. Ez a 230V AC vezérlőfeszültségű, 2CO érintkezővel rendelkező dugaszolható relé kimagasló minőséget és hosszú élettartamot biztosít a legigényesebb ipari környezetekben is.

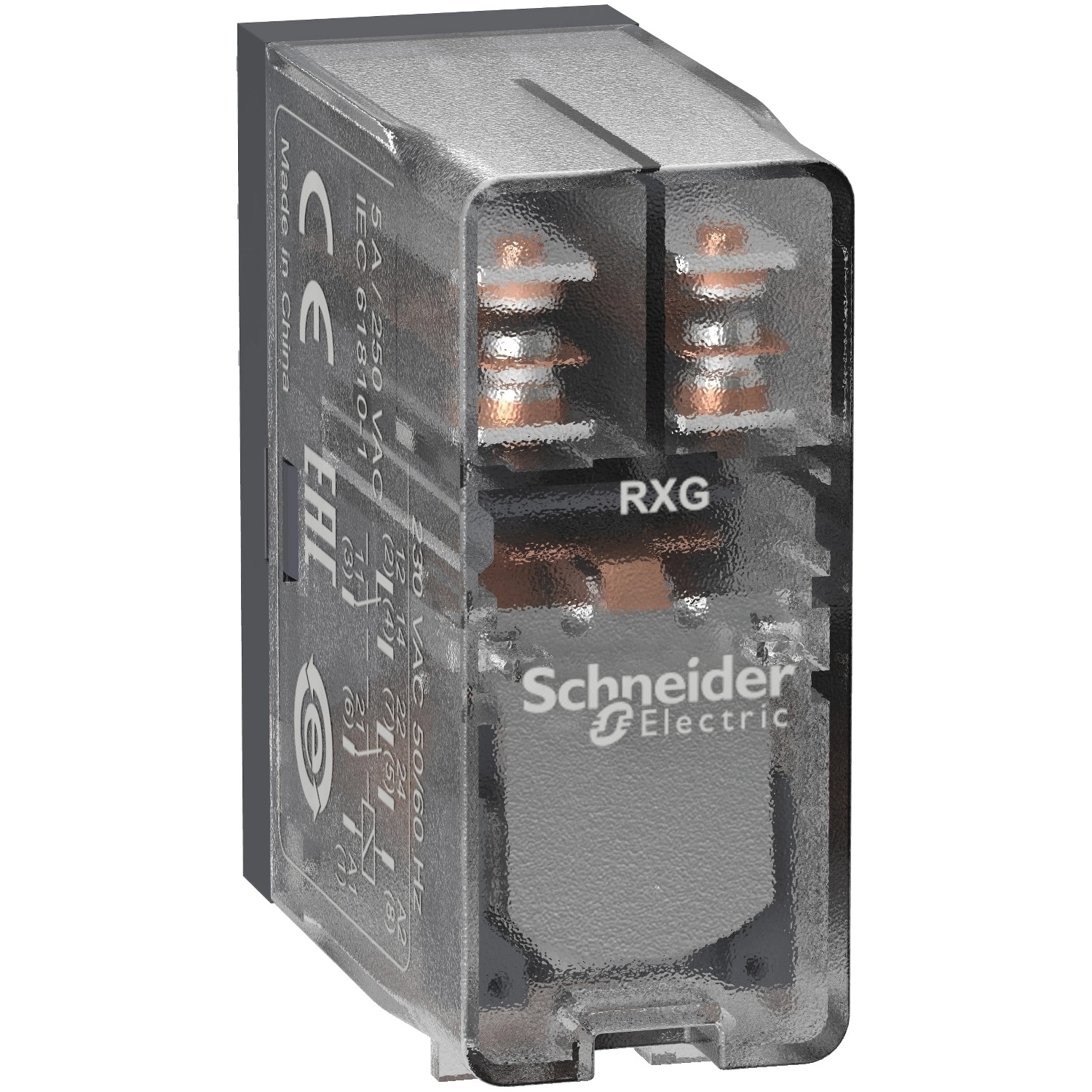

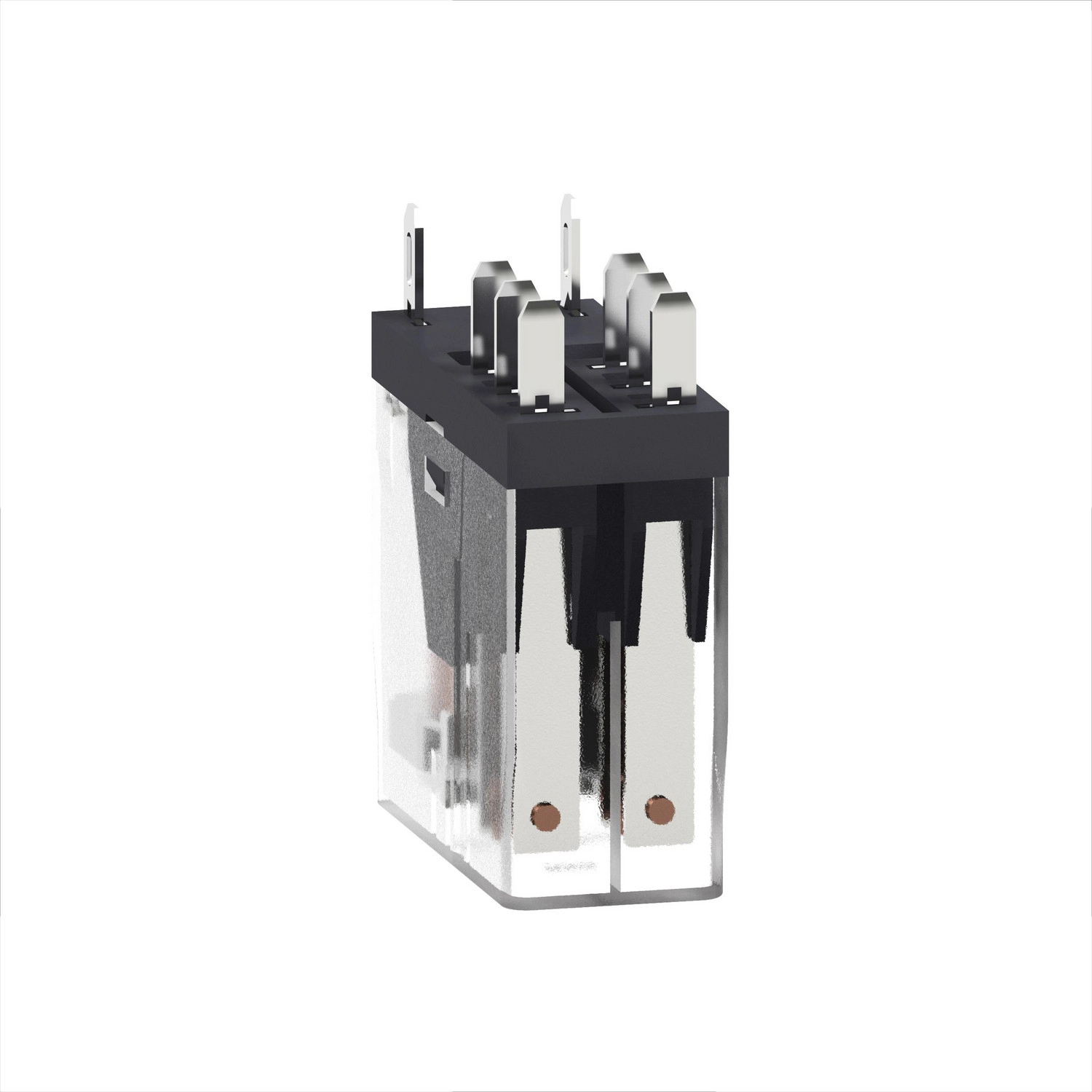

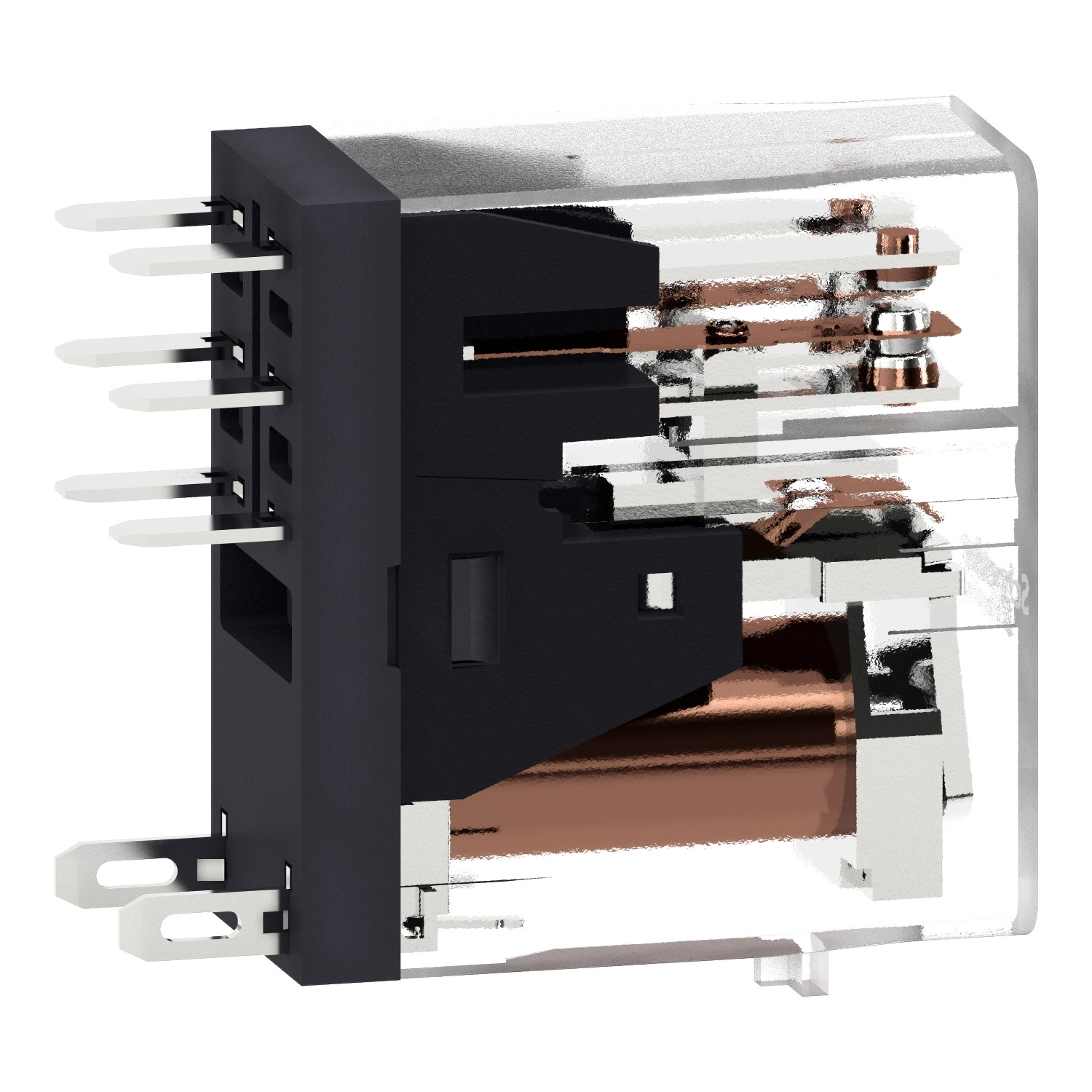

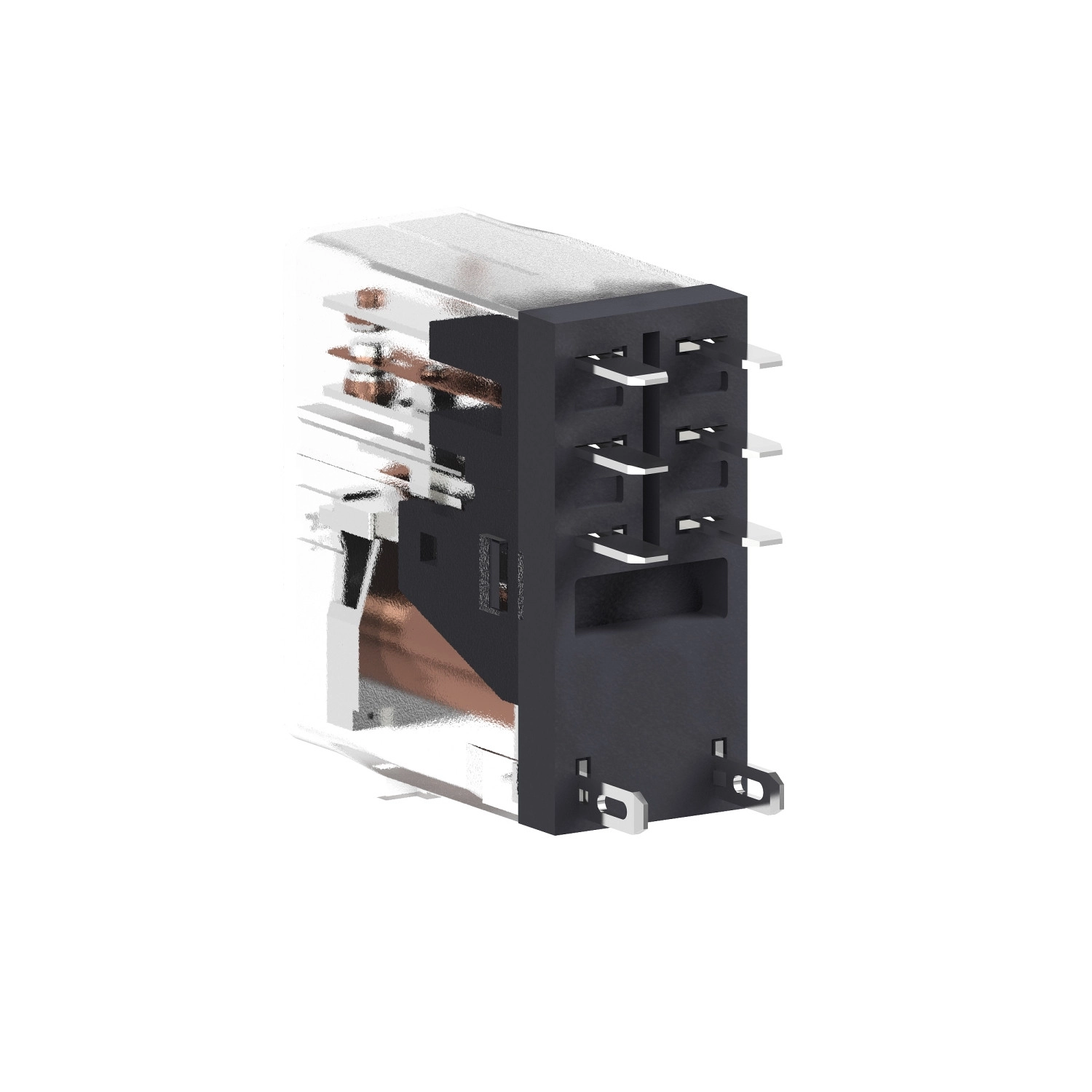

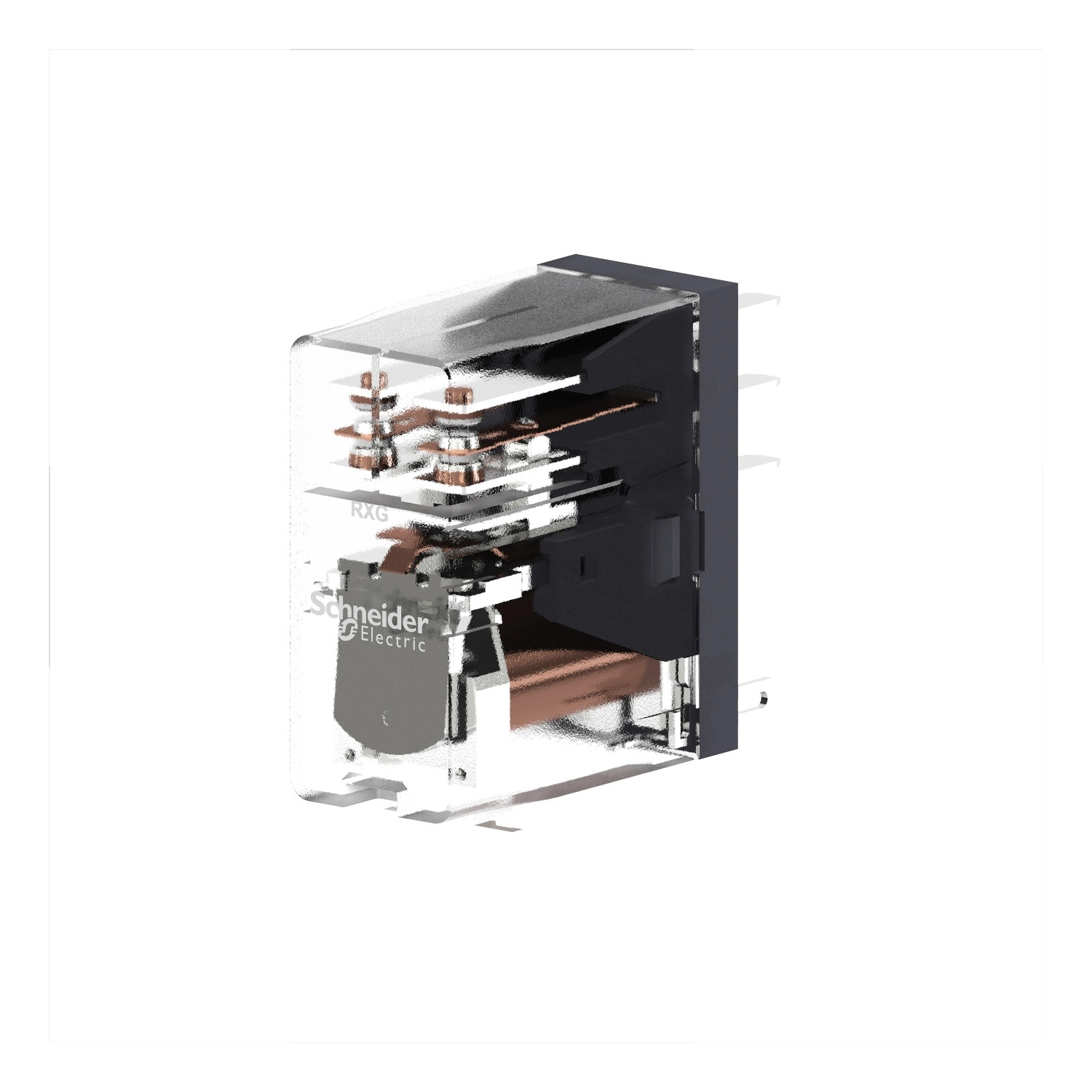

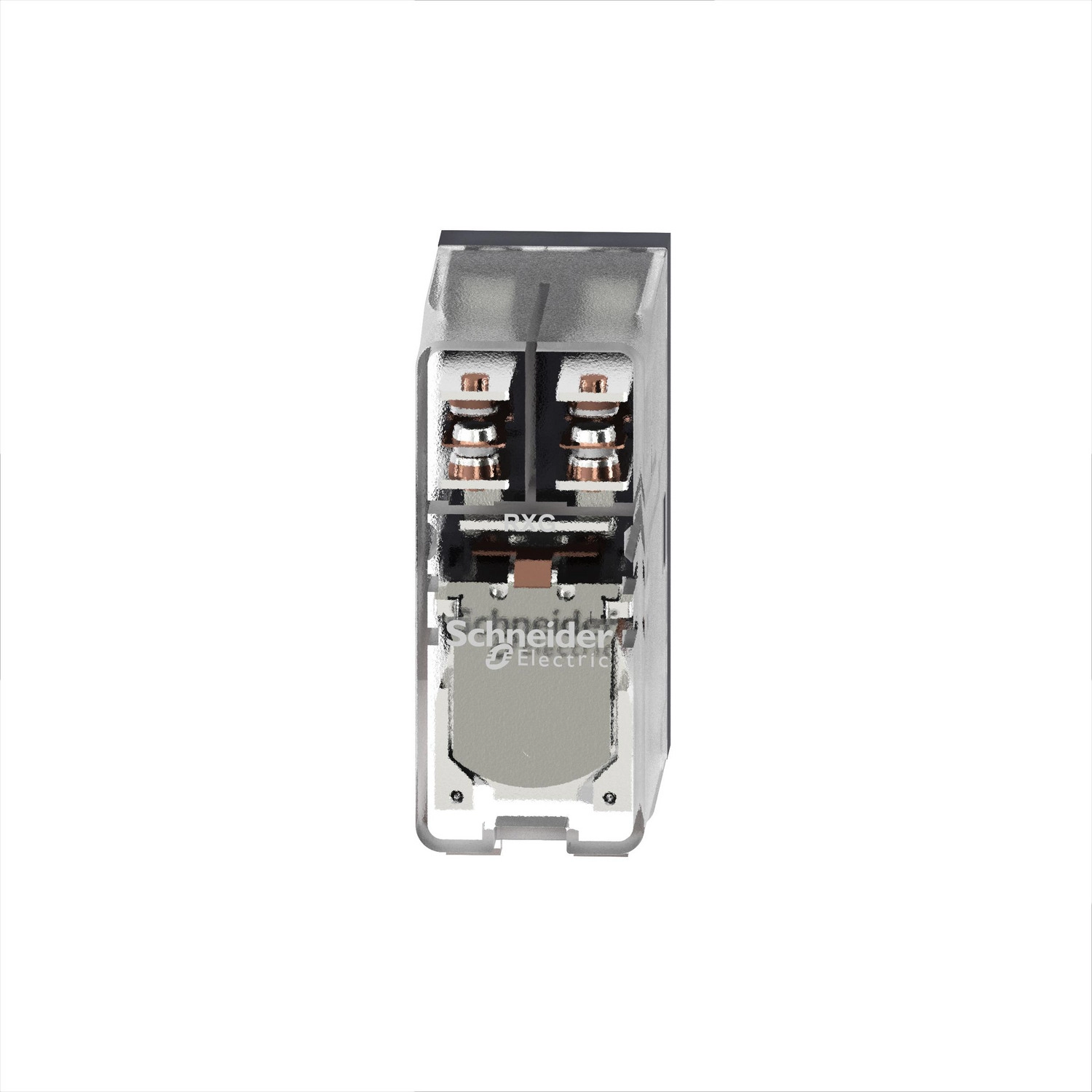

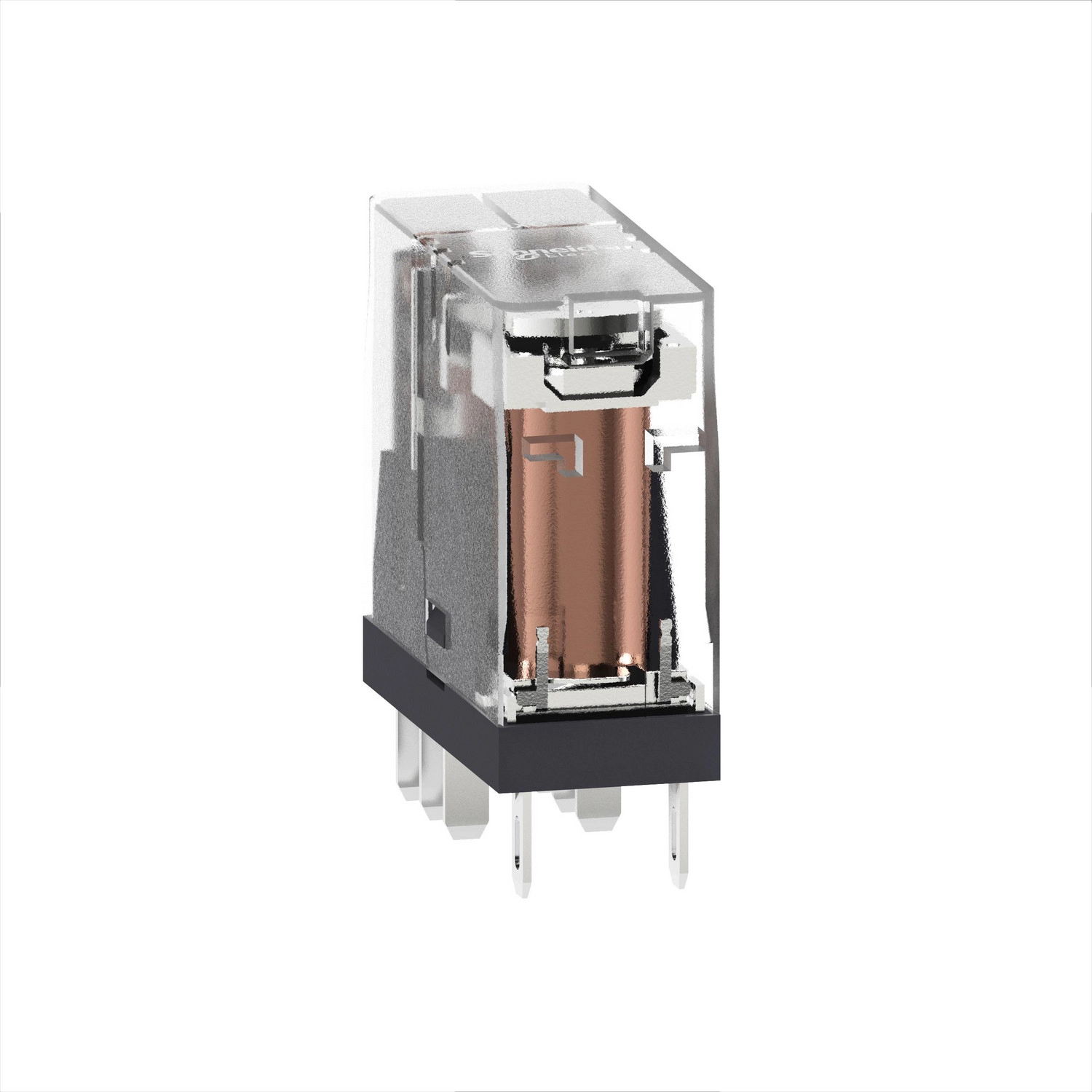

Az RXG25P7 relé különleges jellemzője az átlátszó burkolat, amely lehetővé teszi a belső alkatrészek vizuális ellenőrzését és a működés közvetlen megfigyelését. A termék nem tartalmaz LED-et, így olyan alkalmazásokhoz ideális, ahol a jelzőfény zavaró lehet, vagy nincs rá szükség. A zárható tesztgomb hiánya egyszerű kezelhetőséget biztosít, miközben a csatlakozók lapos (faston típusú) kialakítása megkönnyíti a gyors és megbízható telepítést. A relé elsősorban ipari automatizálási rendszerekbe, vezérlőpanelekre, valamint egyéb elektromos kapcsoló alkalmazásokba illeszthető be könnyedén, ahol megbízható működésre és kompakt méretre van szükség.
A műszaki specifikációkat tekintve, az RXG25P7 relé 5A-es konvencionális zárt termikus áramerősséggel rendelkezik -40...55°C hőmérséklettartományban. Maximális kapcsolási feszültsége 250V AC, illetve 30V DC, míg névleges üzemi árama eléri a 10A-t mind AC, mind DC esetében. Az elektromos élettartama rendkívül hosszú, 100000 ciklus mind a NO, mind az NC érintkezőknél 55°C-on. A mechanikai tartósság még ennél is kiemelkedőbb, 10 millió ciklussal. A minimális kapcsolási kapacitás 50 mW 10 mA, 5V DC esetén, míg a maximális kapcsolási kapacitás 1250 VA. Az átlagos ellenállás 23500 Ohm 23°C ± 15% esetén, az érintkező ellenállása pedig 100 mOhm. A készülék IP40-es védettséggel rendelkezik, így megbízhatóan üzemel 10-85% relatív páratartalom mellett is.
A Schneider Electric RXG25P7 relé működési ideje mindössze 20 ms, míg visszaállási ideje szintén 20 ms, ami gyors kapcsolást tesz lehetővé. A dielektromos szilárdság 1000V AC az érintkezők között mikro-lekapcsolással, 5000V AC a tekercs és az érintkező között megerősített szigeteléssel, valamint 3000V AC a pólusok között alapszigeléssel. A relé túlfeszültség kategóriája III-as, védelmi kategóriája RT I, szennyezési foka pedig 2. Az eszköz vibrációálló, 3 gn amplitúdóval működés közben és 5 gn amplitúdóval nyugalmi állapotban. A kontaktusok anyaga ezüstötvözet (AgSnO2In2O3), ami kiváló vezetőképességet és hosszú élettartamot biztosít. Az RXG25P7 relé megfelel számos nemzetközi szabványnak, köztük az UL 508, IEC 61810-1, CSA C22.2 No 14 előírásoknak, és rendelkezik CE, CSA, EAC, UL, valamint DNV tanúsítványokkal is, így világszerte alkalmazható különböző ipari környezetekben.
Schneider Electric Harmony Electromechanical Relays RXG25P7 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RXG sorozat
Termék típusa: Dugaszolható relé
Relé típusa: Interfész relé
Érintkezők típusa és összetétele: 2 C/O (váltóérintkező)
Vezérlőáramkör feszültsége: 230 V AC
Konvencionális zárt termikus áram: 5 A -40...55 °C hőmérsékleten
Kiegészítő jellemzők
Állapotjelző LED: Nélkül
Elektromos élettartam: 100000 ciklus NO érintkezőknél 55 °C-on, 100000 ciklus NC érintkezőknél 55 °C-on
Névleges szigetelési feszültség: 250 V IEC szerint, 300 V CSA szerint, 300 V UL szerint
Maximális kapcsolási feszültség: 250 V AC, 30 V DC
Ejtési feszültség küszöbérték: >= 0.3 Uc AC
Névleges üzemi áram: 10 A 30 V DC-nél UL és IEC szerint, 10 A 250 V AC-nél UL és IEC szerint
Terhelési áram: 5 A 250 V AC-nél
Minimális kapcsolási kapacitás: 50 mW 10 mA, 5 V DC esetén
Maximális kapcsolási kapacitás: 1250 VA
Vezérlés típusa: Zárható tesztgomb nélkül
Átlagos ellenállás: 23500 Ohm 23 °C ± 15 % esetén
Érintkező ellenállása: 100 mOhm
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Elektromos szigetelési osztály: F osztály
Mechanikai élettartam: 10000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 1800 ciklus/óra terhelés alatt, <= 18000 ciklus/óra terhelés nélkül
Kihasználtsági tényező: 20 %
Műszaki adatok
Működési idő: 20 ms
Visszaállási idő: 20 ms
Dielektromos szilárdság: 1000 V AC az érintkezők között mikro-lekapcsolással, 5000 V AC a tekercs és az érintkező között megerősített szigeteléssel, 3000 V AC a pólusok között alapszigeléssel
Névleges impulzus-állóság feszültség: 1200 V AC az érintkezők között mikro-lekapcsolással, 6000 V a tekercs és az érintkező között megerősített szigeteléssel, 1500 V a terminálok és a ház között alapszigeléssel
Túlfeszültség kategória: III
Védelmi kategória: RT I
Szennyezési fok: 2
Tesztelési szint: A szint csoportos szerelés
Kontaktusok anyaga: Ezüst ötvözet (AgSnO2In2O3)
Érintkező alakja: Lapos (faston típusú)
Környezeti feltételek
Szabványok: UL 508, IEC 61810-1, CSA C22.2 No 14
Termék tanúsítványok: CE, CSA, EAC, UL, DNV
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi környezeti hőmérséklet: -40...70 °C
IP védettségi fokozat: IP40
Relatív páratartalom: 10...85 %
Rezgésállóság: 3 gn, amplitúdó = +/- 0.75 mm (f = 10...150 Hz) működés közben, 5 gn, amplitúdó = +/- 0.75 mm (f = 10...150 Hz) nyugalmi állapotban
