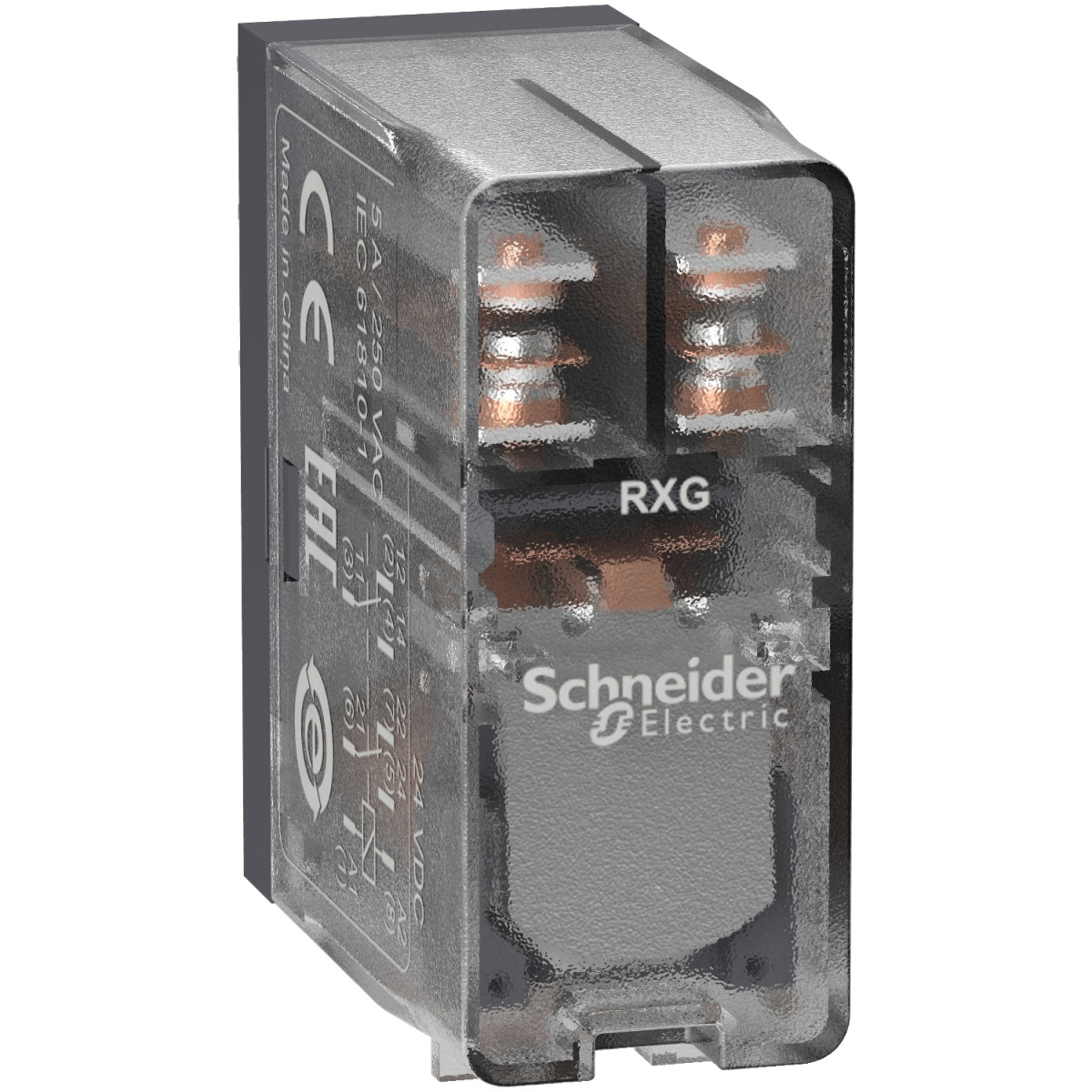

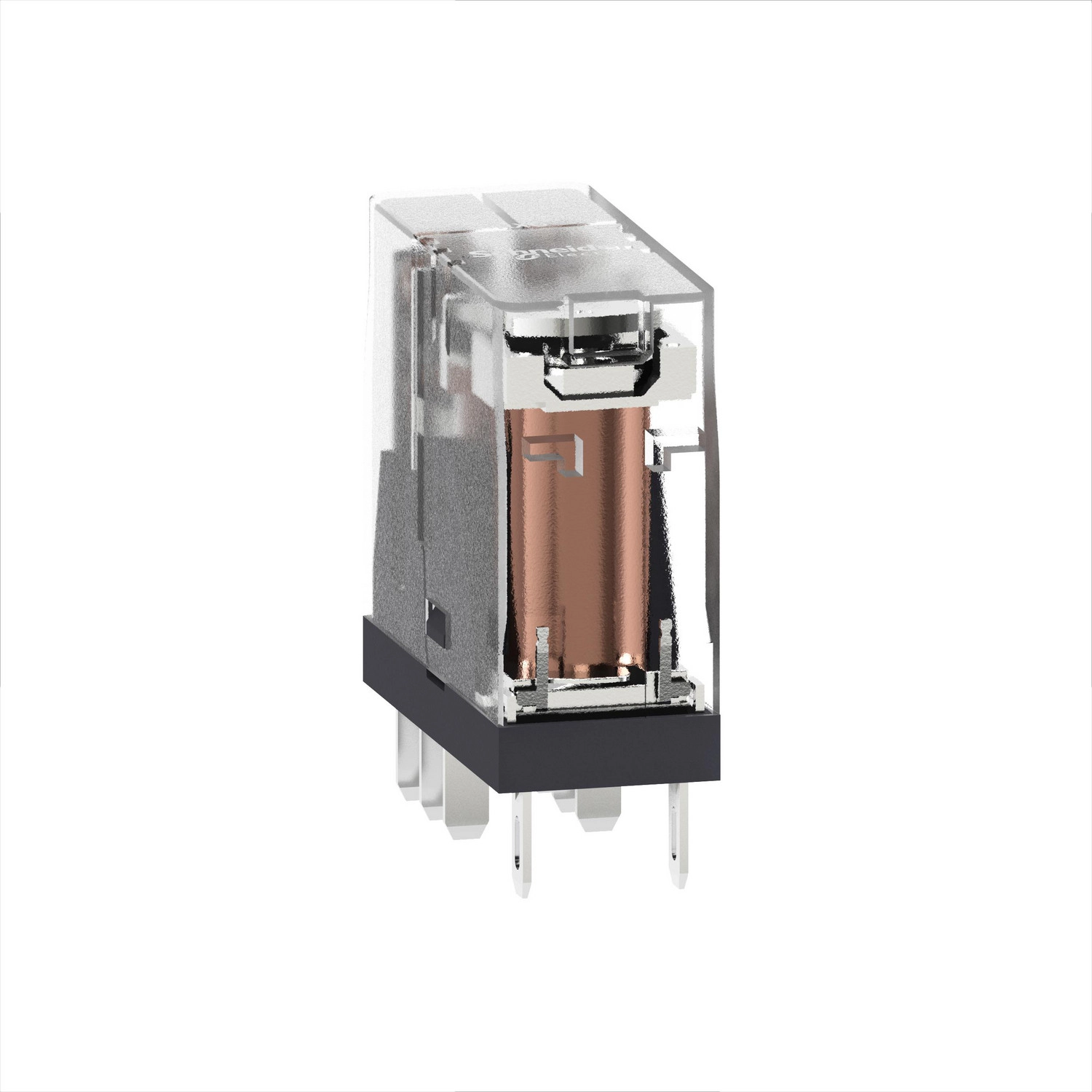

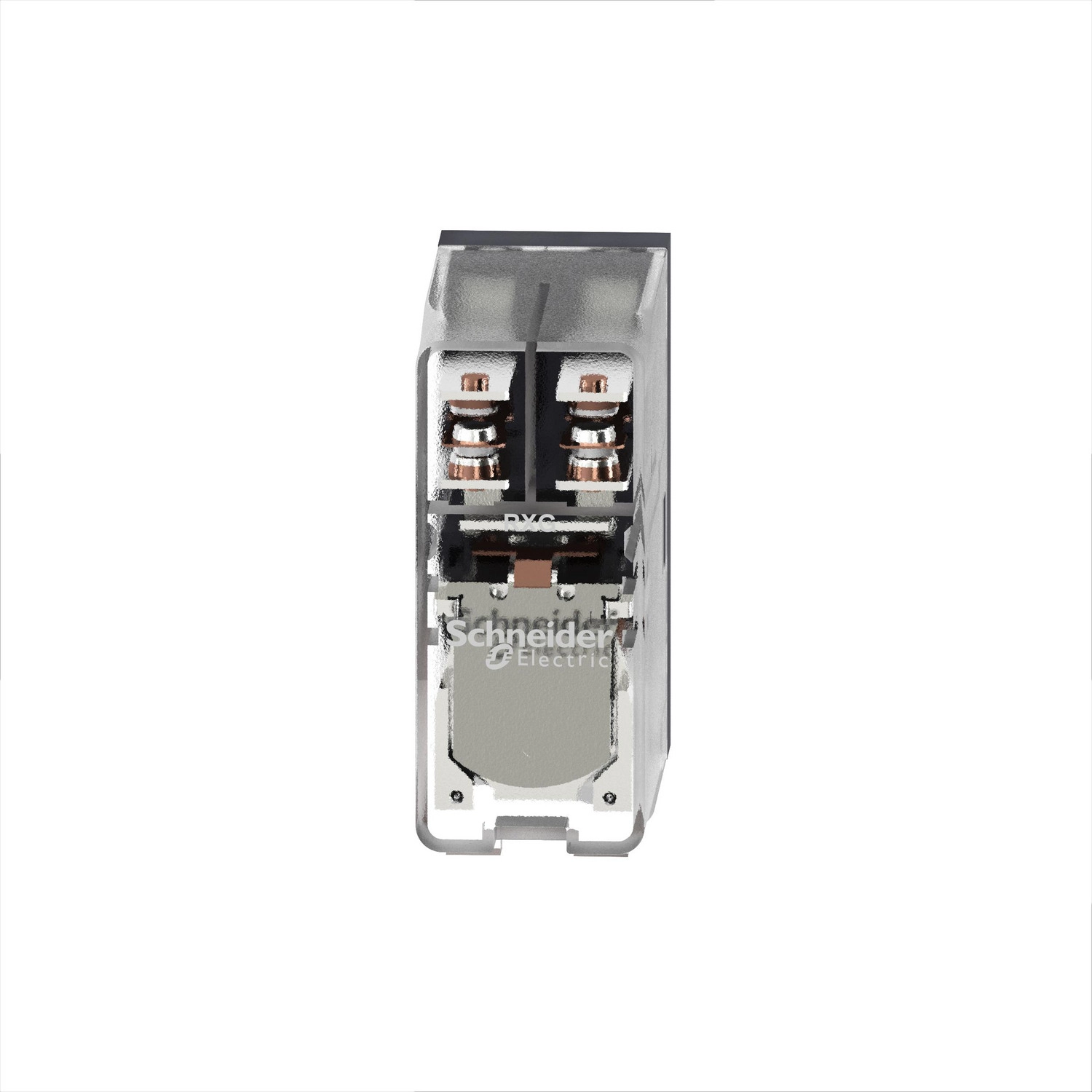

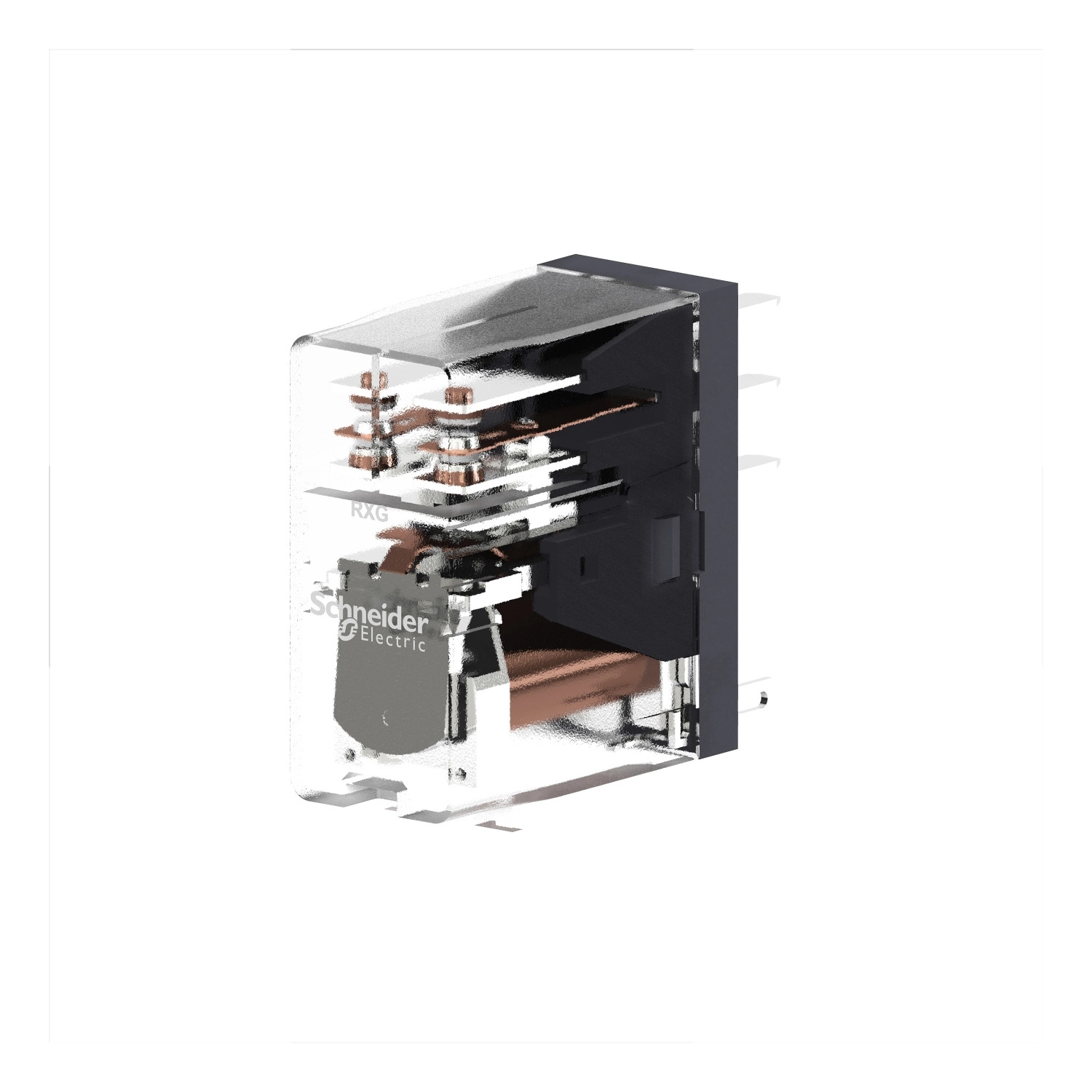

A Schneider Electric Harmony RXG25BD egy professzionális minőségű, 24V DC vezérlőfeszültségű interfész relé, amely a Harmony Electromechanical Relays termékcsalád tagja. Ez a kompakt kialakítású, magas teljesítményű relé két átkapcsoló érintkezővel (2C/O) rendelkezik, és ideális választás ipari automatizálási rendszerekhez, vezérlőberendezésekhez és számos más alkalmazáshoz, ahol megbízható jelkapcsolásra van szükség.
Az RXG25BD relé kiemelkedő elektromos teljesítményt nyújt 5A hagyományos zárt termikus árammal -40°C és 55°C közötti üzemi hőmérséklet-tartományban. A termék 250V AC és 30V DC maximális kapcsolási feszültséggel rendelkezik, ami széleskörű felhasználást tesz lehetővé. A névleges üzemi áram 10A 30V DC vagy 250V AC mellett, ami megfelel az IEC és UL szabványoknak. A minimális kapcsolási teljesítmény 50 mW 10 mA és 5V DC mellett, míg a maximális kapcsolási kapacitás 1250 VA. Az RXG sorozatú relék kiemelkedő elektromos tartóssággal rendelkeznek, akár 100000 ciklust garantálva mind nyitó, mind záró érintkezők esetén rezisztív terhelés mellett 55°C-on.
A műszaki jellemzők között megtalálható a kiváló dielektromos szilárdság: 1000V AC az érintkezők között mikro leválasztással, 5000V AC a tekercs és az érintkező között megerősített szigeteléssel, valamint 3000V AC a pólusok között alapszigeléssel. Az impulzusfeszültség-állóság 1200V AC az érintkezők között mikro leválasztással, 6000V AC a tekercs és az érintkező között megerősített szigeteléssel, valamint 1500V AC a csatlakozók és a ház között alapszigetelés mellett. A készülék III-as túlfeszültség kategóriába és 2-es szennyezettségi fokozatba tartozik. Az ezüstötvözet (AgSnO2In2O3) érintkezők hosszú élettartamot és megbízható kapcsolást biztosítanak. A relé IP40 védettséggel rendelkezik, és -40°C és 70°C közötti környezeti hőmérsékleten üzemeltethető, miközben -40°C és 85°C között tárolható. A relatív páratartalom 10% és 85% között lehet az üzemeltetés során. Az eszköz ellenáll a vibrációnak: 3 gn amplitúdóval (±0,75 mm, 10-150 Hz frekvenciatartományban) működés közben, és 5 gn amplitúdóval nem üzemelő állapotban.
Az RXG25BD átlagos ellenállása 1100 Ohm 23°C ± 10% mellett, míg az érintkezők ellenállása 100 mOhm. A szigetelési ellenállás 1000 MOhm 500V DC mellett, ami kiemelkedő szigetelési tulajdonságokat jelez. A mechanikai tartósság figyelemreméltó, 10 millió ciklussal, míg a biztonsági megbízhatósági adat B10d = 100000. Az üzemeltetési sebesség terhelés alatt legfeljebb 1800 ciklus/óra, terhelés nélkül pedig akár 18000 ciklus/óra lehet, 20%-os kihasználtsági együtthatóval. A relé működési ideje és visszaállítási ideje egyaránt 20 ms. A lapos tüske (faston típusú) kialakítás megkönnyíti a szerelést és csatlakoztatást különböző alkalmazásokban. A készülék CSA C22.2 No 14, IEC 61810-1 és UL 508 szabványoknak megfelelően készült, valamint CSA, CE, EAC, UL és DNV tanúsítványokkal rendelkezik, ami garantálja a nemzetközi standardoknak való megfelelést és a megbízható működést a legkülönbözőbb ipari környezetekben.
Schneider Electric Harmony Electromechanical Relays - RXG25BD - RXG Interfész relé, 2CO, 5A, 24VDC műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RXG sorozat
Termék vagy komponens típusa: Dugaszolható relé
Relé típusa: Interfész relé
Érintkező típusa és összetétele: 2 C/O (váltóérintkező)
Vezérlő áramkör feszültsége: 24 V DC
Konvencionális zárt termikus áram: 5 A -40...55 °C között
Kiegészítő jellemzők
Állapotjelző LED: Nincs
Elektromos élettartam: 100000 ciklus NO rezisztív terhelésnél 55 °C-on, 100000 ciklus NC rezisztív terhelésnél 55 °C-on
Névleges szigetelési feszültség: 250 V IEC szerint, 300 V CSA szerint, 300 V UL szerint
Maximális kapcsolási feszültség: 250 V AC, 30 V DC
Elengedési feszültség küszöbérték: >= 0,1 Uc DC
Névleges üzemi áram: 10 A 30 V (DC) UL szerint, 10 A 30 V (DC) IEC szerint, 10 A 250 V (AC) UL szerint, 10 A 250 V (AC) IEC szerint
Terhelési áram: 5 A 250 V AC
Minimális kapcsolási kapacitás: 50 mW 10 mA, 5 V DC mellett
Maximális kapcsolási kapacitás: 1250 VA
Vezérlés típusa: Rögzíthető tesztgomb nélkül
Átlagos ellenállás: 1100 Ohm 23 °C +/- 10 % mellett
Érintkező ellenállás: 100 mOhm
Szigetelési ellenállás: 1000 MOhm 500 V DC mellett
Elektromos szigetelési osztály: F osztály
Mechanikai élettartam: 10000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 1800 ciklus/óra terhelés alatt, <= 18000 ciklus/óra terhelés nélkül
Kihasználtsági együttható: 20 %
Működési adatok
Működési idő: 20 ms
Visszaállási idő: 20 ms
Dielektromos szilárdság: 1000 V AC érintkezők között mikro leválasztással, 5000 V AC tekercs és érintkező között megerősített szigeteléssel, 3000 V AC pólusok között alapszigetelés
Névleges impulzusfeszültség-állóság: 1200 V AC érintkezők között mikro leválasztással, 6000 V tekercs és érintkező között megerősített szigeteléssel, 1500 V csatlakozók és ház között alapszigetelés
Túlfeszültség kategória: III
Védettségi kategória: RT I
Szennyezettségi fok: 2
Teszt szintek: A szint csoportos szerelés
Készülék megjelenítése: Komplett termék
Érintkező anyaga: Ezüst ötvözet (AgSnO2In2O3)

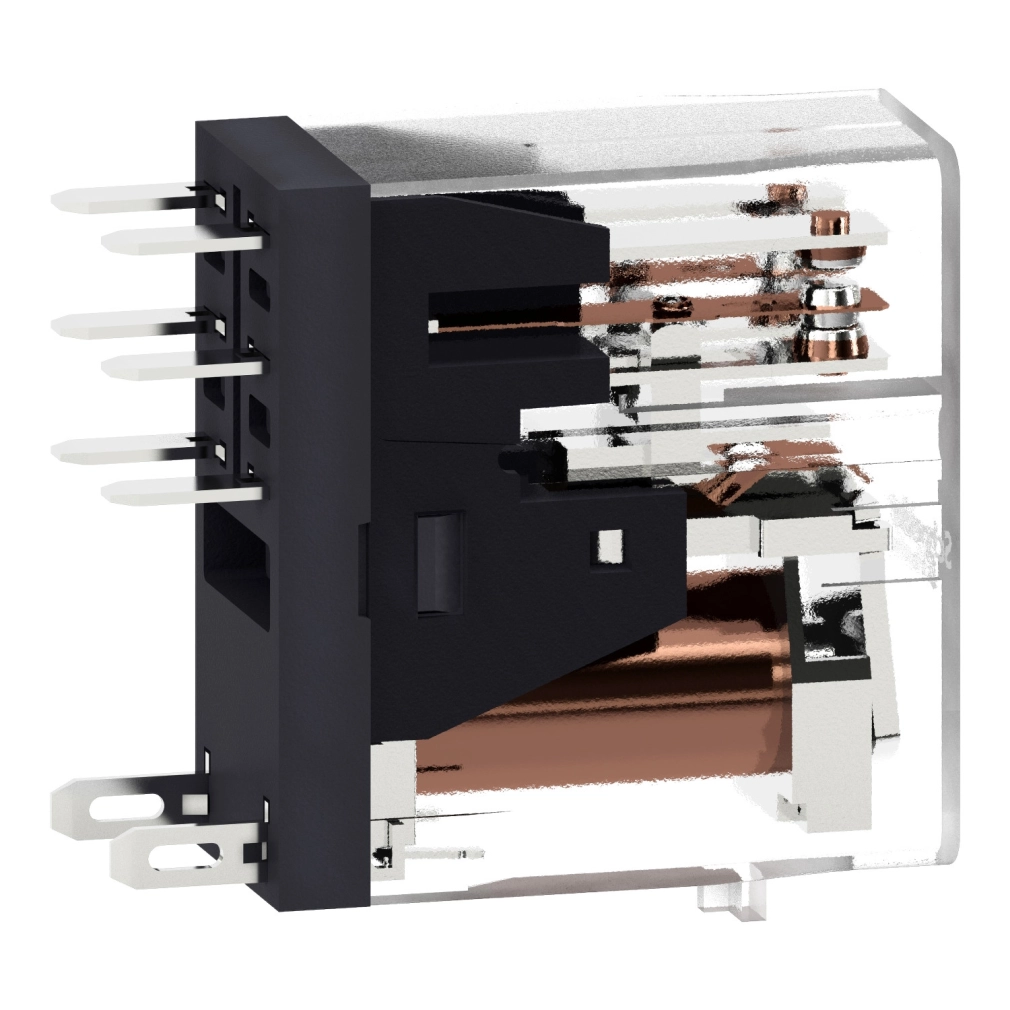

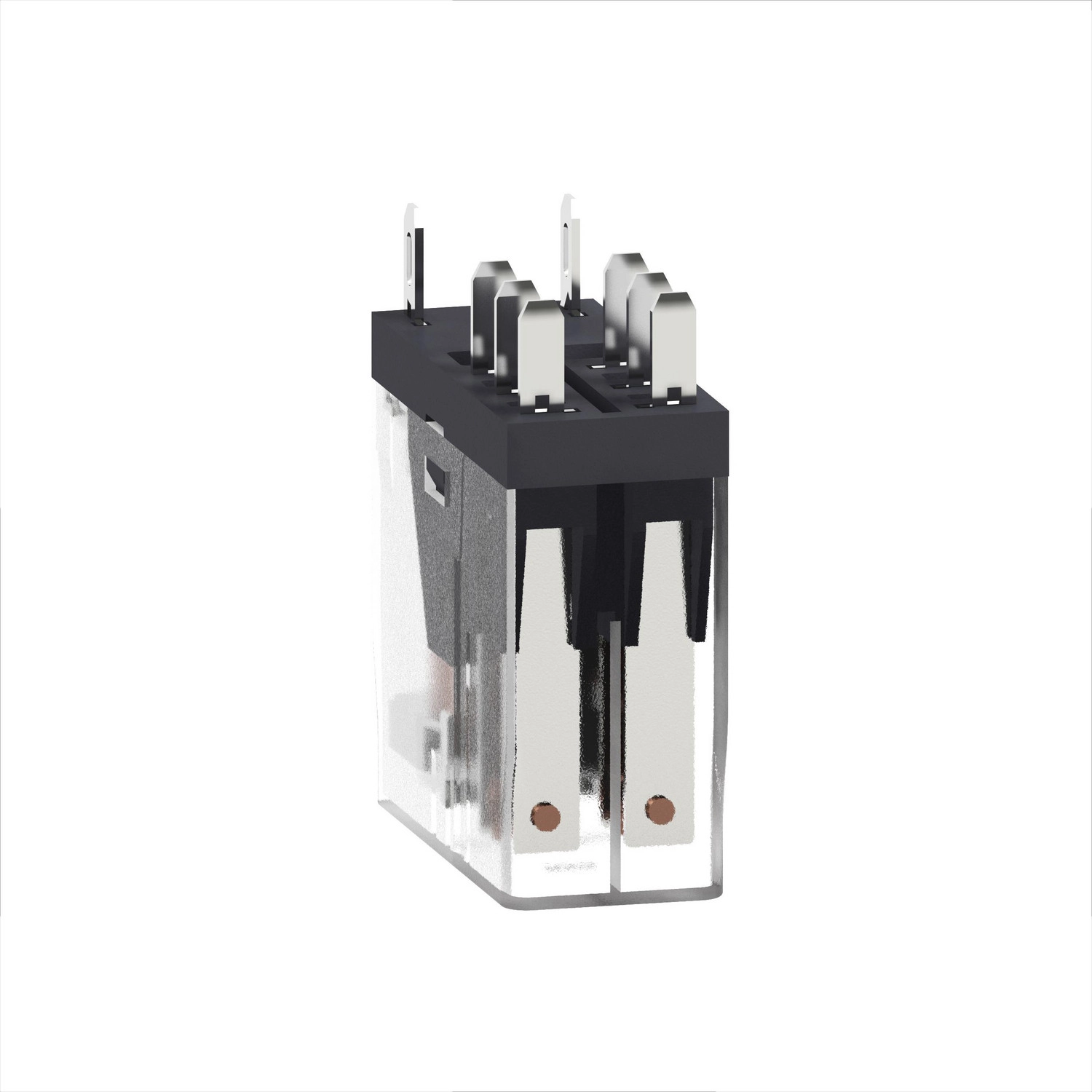

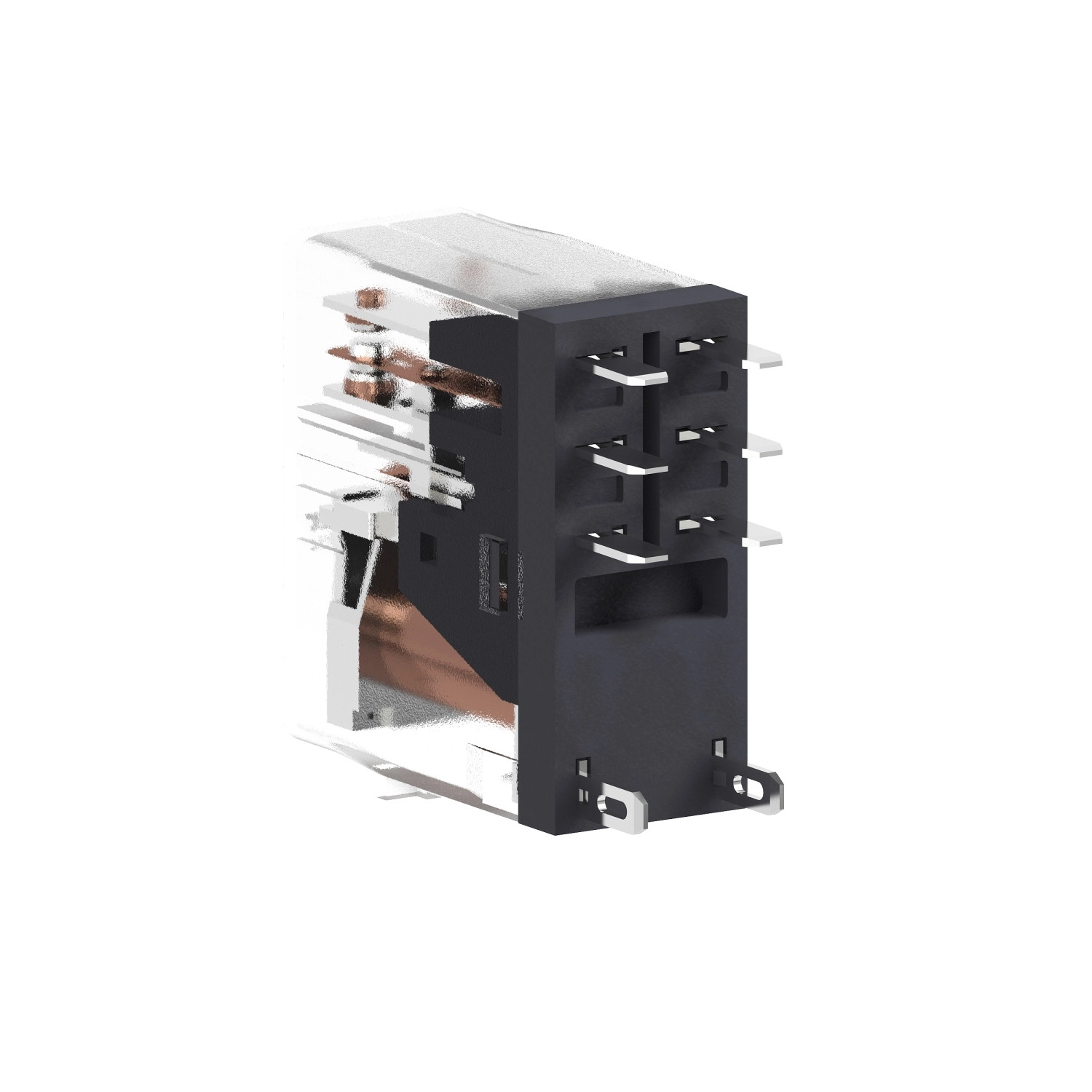

Tüske alakja: Lapos (faston típus)
Környezeti adatok
Szabványok: CSA C22.2 No 14, IEC 61810-1, UL 508
Termék tanúsítványok: CSA, CE, EAC, UL, DNV
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi környezeti hőmérséklet: -40...70 °C
IP védelmi fokozat: IP40
Relatív páratartalom: 10...85 %
Rezgésállóság: 3 gn, amplitúdó = +/- 0.75 mm (f = 10...150 Hz) üzem közben, 5 gn, amplitúdó = +/- 0.75 mm (f = 10...150 Hz) nem üzemelő állapotban
