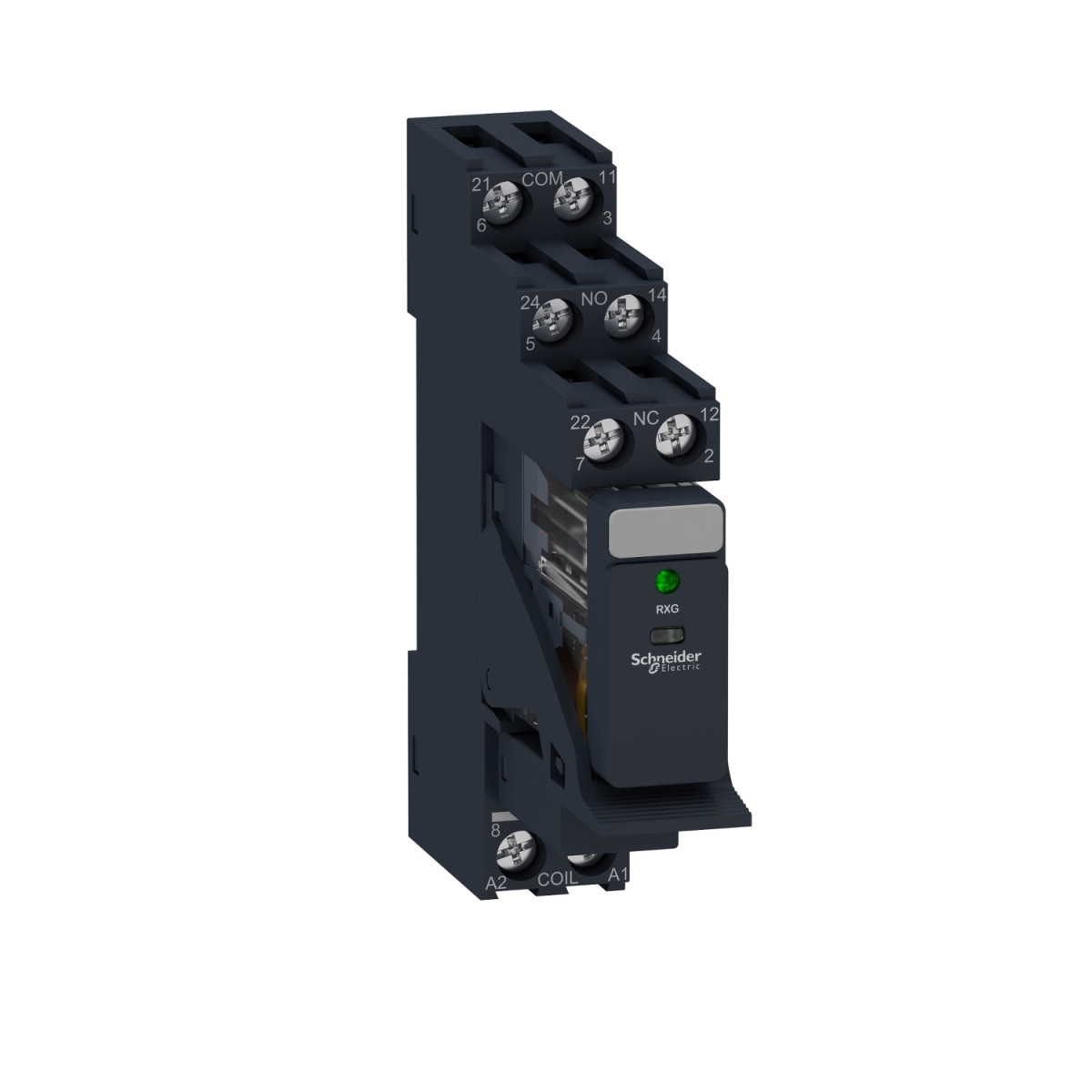

A Schneider Electric Harmony RXG23BDPV egy professzionális minőségű, előszerelt interfész relé foglalattal, amely a megbízható Harmony Electromechanical Relays termékcsalád része. Ez a speciálisan tervezett elektromechanikus relé ideális megoldást kínál ipari vezérlési alkalmazásokhoz, ahol a kompakt méret és a megbízható működés egyaránt fontos szempont. A RXG23BDPV modell 24 V DC vezérlőfeszültséggel rendelkezik, és 2 váltóérintkezőt (2CO) tartalmaz, lehetővé téve a sokoldalú áramkörkapcsolást különböző alkalmazásokban.
A relé számos figyelemre méltó tulajdonsággal rendelkezik, amelyek kiemelik a hasonló termékek közül. Az 5A-es névleges áramerősség és a 250V-os maximális kapcsolási feszültség széles körű felhasználást tesz lehetővé. A beépített LED-es állapotjelzés azonnal láthatóvá teszi a relé működési állapotát, megkönnyítve a hibakeresést és a rendszer felügyeletét. Ez különösen hasznos funkció összetett rendszerekben, ahol fontos a gyors vizuális visszajelzés. A relé nem rendelkezik zárolható tesztgombbal, ami egyes alkalmazási környezetekben előnyt jelenthet az egyszerűbb kezelés és a véletlenszerű működtetés elkerülése szempontjából.
A RXG23BDPV kiemelkedő elektromos és mechanikai tartóssággal büszkélkedhet. A termék 100.000 ciklusos elektromos élettartama NO és NC ellenállásos terhelésnél (55 °C-on), valamint az elképesztő 10 millió ciklusos mechanikai élettartam hosszú távú, megbízható működést garantál. A relé átlagos ellenállása 1100 Ohm (23 °C ± 10%), az érintkezési ellenállás pedig mindössze 100 mOhm, ami biztosítja a hatékony áramvezetést és minimalizálja a hőveszteséget. A szigetelési ellenállás rendkívül magas, 1000 MOhm 500 V DC feszültségen, ami kiváló elektromos szigetelést biztosít. A terméket F elektromos szigetelési osztályba sorolták, ami tovább erősíti megbízhatóságát és biztonságát. A biztonsági megbízhatósági adatoknak megfelelően a B10d érték 100.000, ami a magas minőségi színvonalat tükrözi.
A RXG23BDPV interfész relé műszaki paraméterei és teljesítményjellemzői impozánsak. A termék kiváló terhelési képességekkel rendelkezik, maximális kapcsolási kapacitása 1250 VA AC vagy 150 W DC, míg minimális kapcsolási kapacitása 50 mW 10 mA, 5 V DC esetén. A 20 ms-os működési és visszaállási idő gyors válaszidőt biztosít. A névleges üzemi áram (Ie) 10 A 30 V (DC) és 10 A 250 V (AC) esetén, az IEC és UL szabványoknak megfelelően. A relé rendelkezik továbbá 1000 V AC dielektromos szilárdsággal az érintkezők között mikro megszakítással, és lenyűgöző 5000 V AC szigeteléssel a tekercs és az érintkező között megerősített szigeteléssel. A relé 1200 V-os névleges impulzus-állósági feszültséggel (Uimp) is büszkélkedhet az érintkezők között mikro megszakítással. A termék IP20 védettségi fokozattal rendelkezik, és -40...70 °C közötti üzemi hőmérséklet-tartományban használható, ami széles körű alkalmazási lehetőségeket biztosít különböző környezeti feltételek mellett.
Schneider Electric Harmony Electromechanical Relays - RXG23BDPV - RXG Interfész relé foglalattal, 2CO, 5A, 24VDC, LED műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RXG sorozat
Termék vagy komponens típusa: Előszerelt plug-in relé foglalattal
Relé típusa: Interfész relé
Érintkezők típusa és összetétele: 2 C/O (váltóérintkező)
Vezérlőáramkör feszültsége [Uc]: 24 V DC
Hagyományos zárt termikus áram [Ithe]: 5 A
Kiegészítő jellemzők
Állapotjelző LED: Igen
Elektromos élettartam: 100000 ciklus NO ellenállásos terhelésnél 55 °C-on
Elektromos élettartam: 100000 ciklus NC ellenállásos terhelésnél 55 °C-on
Névleges szigetelési feszültség [Ui]: 250 V az IEC szabványnak megfelelően
Levehető felirat: Igen
Maximális kapcsolási feszültség: 250 V
Elengedési feszültség küszöbérték: >= 0,1 Uc DC
Névleges üzemi áram [Ie]: 10 A 30 V (DC) UL szerint, 10 A 30 V (DC) IEC szerint, 10 A 250 V (AC) UL szerint, 10 A 250 V (AC) IEC szerint
Terhelő áram: 5 A
Minimális kapcsolási kapacitás: 50 mW 10 mA, 5 V DC esetén
Maximális kapcsolási kapacitás: 1250 VA AC, 150 W DC
Vezérlés típusa: Zárolható tesztgomb nélkül
Átlagos ellenállás: 1100 Ohm 23 °C +/- 10 % esetén
Érintkezési ellenállás: 100 mOhm
Szigetelési ellenállás: 1000 MOhm 500 V DC esetén
Elektromos szigetelési osztály: F osztály
Mechanikai élettartam: 10000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 1800 ciklus/óra terhelés alatt, <= 18000 ciklus/óra terhelés nélkül
Felhasználási és műszaki adatok
Kihasználtsági tényező: 20 %
Működési idő: 20 ms
Visszaállási idő: 20 ms
Érintkező kivezetések elrendezése: Elkülönített
Csatlakozók - kapcsok: Többféle csatlakozási lehetőség különböző kábelszekciókhoz
Dielektromos szilárdság: 1000 V AC az érintkezők között mikro megszakítással, 5000 V AC a tekercs és az érintkező között megerősített szigeteléssel
Névleges impulzus-állósági feszültség [Uimp]: 1200 V AC az érintkezők között mikro megszakítással, 6000 V a tekercs és az érintkező között megerősített szigeteléssel
Túlfeszültség kategória: III
Védettségi kategória: RT I
Szennyezési fok: 2
Tesztszintek: A szint csoportos szerelés
Érintkező anyaga: Ezüst ötvözet (AgSnO2In2O3)
Csatlakozóláb alakja: Lapos (faston típusú)
Nettó súly: 0,065 kg
Környezeti paraméterek
Szabványok: IEC 61810-1, CSA C22.2 No 14, UL 508, IEC 61984
Termék tanúsítványok: CSA, CE, EAC, UL, DNV
Környezeti hőmérséklet tároláshoz: -40…85 °C
Környezeti hőmérséklet üzemeltetéshez: -40…70 °C
IP védettségi szint: IP20
Relatív páratartalom: 10…85 %
Rezgésállóság: 3 gn, amplitúdó = +/- 1,5 mm (f = 10…150 Hz) működés közben; 5 gn, amplitúdó = +/- 1,5 mm (f = 10…150 Hz) nem működés közben
