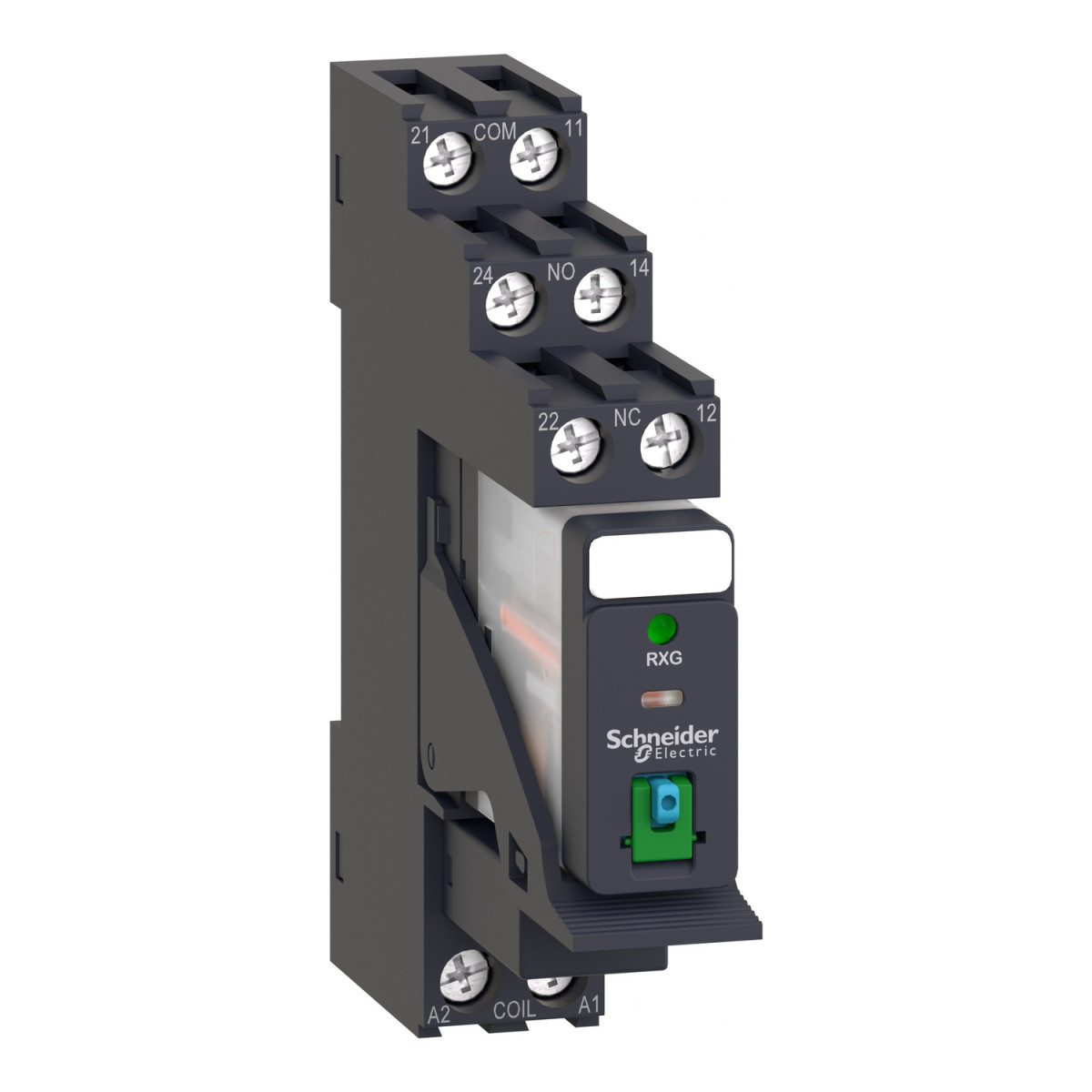

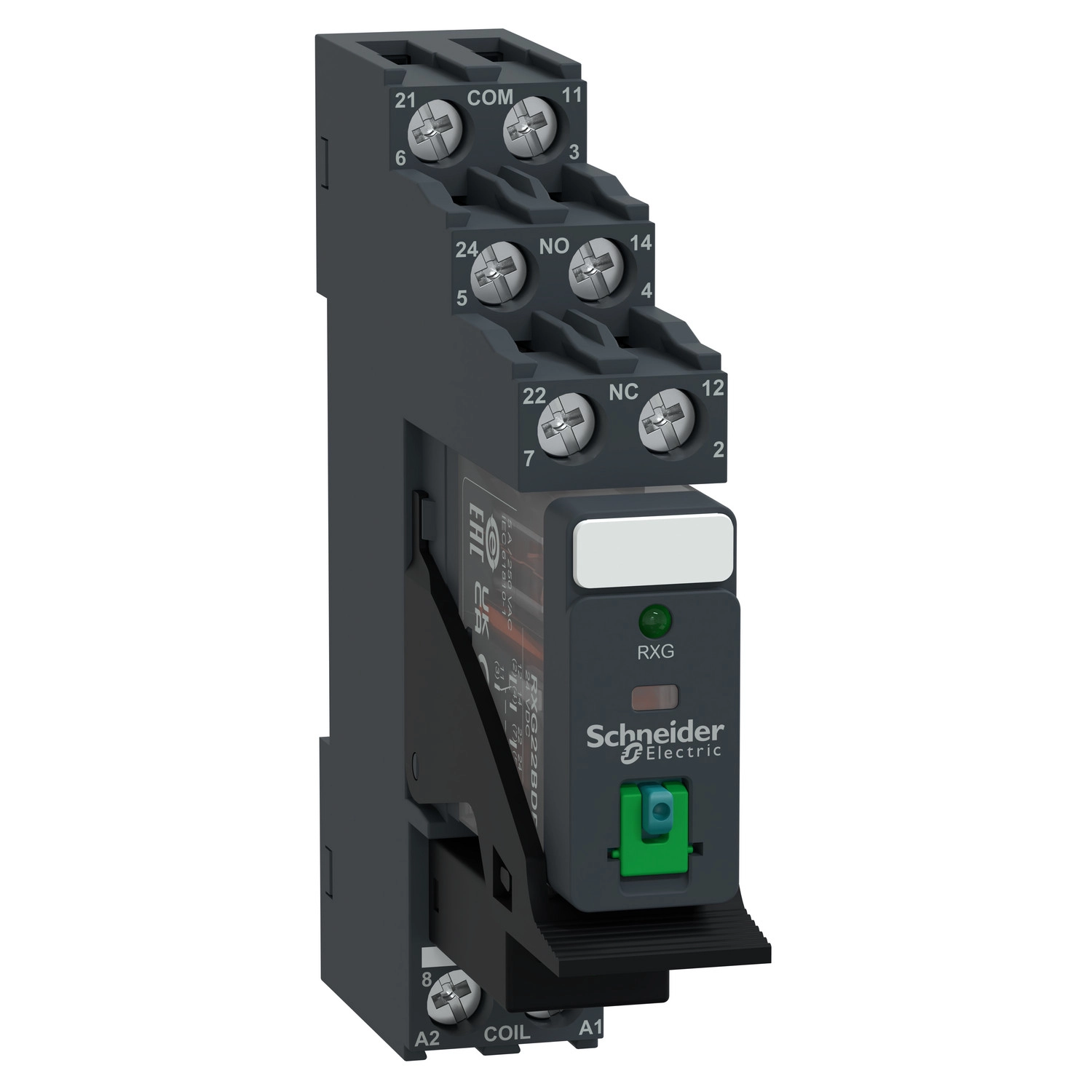

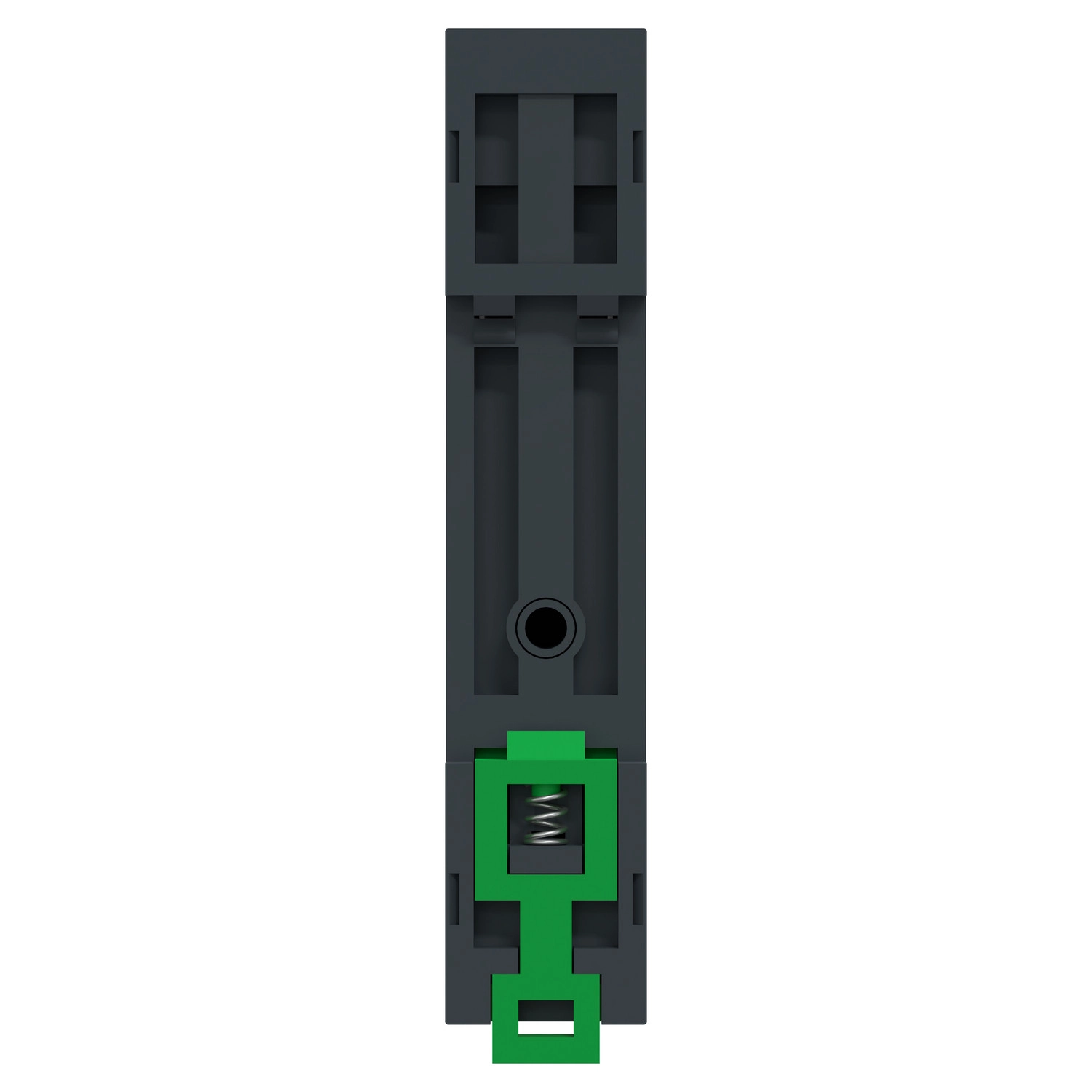

A Schneider Electric Harmony RXG22BDPV egy előre szerelt dugaszolható interfész relé foglalattal, amely a Harmony elektromechanikus relé termékcsalád megbízható tagja. Ez a kompakt, DIN-sínre szerelhető kivitelben készült relé ideális választás ipari vezérlőrendszerek, automatizálási megoldások és elektromos kapcsolószekrények számára, ahol elengedhetetlen a hosszú élettartam és a megbízhatóság.
A RXG22BDPV relé 2 C/O (váltóérintkezős) kivitelben készült, amely sokoldalú alkalmazást tesz lehetővé. A 24 V DC vezérlőfeszültséggel működő relé maximális terhelhetősége 5 A, így megfelelő választás különböző ipari alkalmazásokhoz. A termék egyik kiemelkedő tulajdonsága a beépített LED állapotjelző, amely vizuális visszajelzést ad a relé működési állapotáról, megkönnyítve a rendszer diagnosztikáját és hibaelhárítását. Emellett a relé rendelkezik egy praktikus, zárható tesztgombbal, amely lehetővé teszi a működés ellenőrzését anélkül, hogy a vezérlőáramkört módosítani kellene.
A Schneider Electric RXG22BDPV relé kiemelkedő elektromos paraméterekkel rendelkezik. Az érintkezők névleges szigetelési feszültsége 250 V az IEC szabvány szerint. A maximális kapcsolási feszültség szintén 250 V, míg a névleges üzemi áram 10 A 250 V AC vagy 30 V DC esetén, mind az UL, mind az IEC szabványoknak megfelelően. Az eszköz kiváló kapcsolási képességekkel rendelkezik: a maximális kapcsolási teljesítmény váltakozó áram esetén 1250 VA, egyenáram esetén pedig 150 W. A minimális kapcsolási teljesítmény 50 mW 10 mA, 5 V DC esetén. A relé kiemelkedő mechanikai élettartama 10 millió kapcsolási ciklus, míg elektromos élettartama 100.000 ciklus mind nyitó, mind záró érintkezők esetében, ellenállásos terhelés mellett 55°C-on.
A termék kivitelezése és műszaki jellemzői kiváló minőséget képviselnek. A relé átlagos ellenállása 1100 Ohm 23°C ± 10% hőmérsékleten, az érintkező ellenállás mindössze 100 mOhm. A szigetelési ellenállás 1000 MOhm 500 V DC feszültségen. Az elektromos szigetelési osztály F. A készülék terhelés alatt maximum 1800 ciklus/óra, terhelés nélkül pedig akár 18000 ciklus/óra kapcsolási frekvenciával üzemeltethető. A működési idő 20 ms, a visszaállási idő szintén 20 ms. Az IP20 védettségi fokozatú relé széles hőmérsékleti tartományban, -40...+70°C között üzemeltethető, és ellenáll 3 gn amplitúdójú rezgéseknek is. A csatlakozások rugalmas és tömör vezetékek bekötésére egyaránt alkalmasak, különböző keresztmetszetekben. A termék megfelel az IEC 61810-1, CSA C22.2 No 14, UL 508 és IEC 61984 szabványoknak, valamint rendelkezik CSA, CE, EAC, UL és DNV tanúsítványokkal is, ami széles körű ipari felhasználhatóságot biztosít.
Schneider Electric Harmony Electromechanical Relays - RXG22BDPV - RXG Interfész relé foglalattal, 2CO, 5A, 24VDC, tesztgomb, LED műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozatnév: RXG sorozat
Termék vagy alkatrész típusa: Előre szerelt dugaszolható relé foglalattal
Relé típusa: Interfész relé
Érintkezők típusa és összetétele: 2 C/O
Vezérlőáramkör feszültsége [Uc]: 24 V DC
Hagyományos zárt termikus áramerősség [Ithe]: 5 A
Kiegészítő jellemzők
Állapotjelző LED: Van
Elektromos élettartam: 100000 ciklus NO ellenállásos terhelés esetén 55 °C-on
100000 ciklus NC ellenállásos terhelés esetén 55 °C-on
Névleges szigetelési feszültség [Ui]: 250 V az IEC szerint
Eltávolítható jelölés: Van
Maximális kapcsolási feszültség: 250 V
Elengedési feszültség küszöbérték: >= 0,1 Uc DC
Névleges üzemi áram [Ie]: 10 A 30 V (DC) esetén, UL szerint
10 A 30 V (DC) esetén, IEC szerint
10 A 250 V (AC) esetén, UL szerint
10 A 250 V (AC) esetén, IEC szerint
Terhelési áram: 5 A
Minimális kapcsolási teljesítmény: 50 mW 10 mA, 5 V DC esetén
Maximális kapcsolási teljesítmény: 1250 VA AC
150 W DC
Vezérlés típusa: Zárható tesztgomb
Átlagos ellenállás: 1100 Ohm 23 °C +/- 10 % esetén
Érintkező ellenállás: 100 mOhm
Szigetelési ellenállás: 1000 MOhm 500 V DC esetén
Elektromos szigetelési osztály: F osztály
Mechanikai élettartam: 10000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 1800 ciklus/óra terhelés alatt
<= 18000 ciklus/óra terhelés nélkül
Kihasználási együttható: 20 %
Működési idő: 20 ms
Visszaállási idő: 20 ms
Érintkező csatlakozó elrendezés: Különálló
Csatlakozások és kapcsolási rajz
Csatlakozók - sorkapcsok: Csatlakozó, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) rugalmas kábelvéggel
Csatlakozó, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) rugalmas kábelvéggel
Csatlakozó, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) tömör kábelvég nélkül
Csatlakozó, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) tömör kábelvég nélkül
Dielektromos szilárdság
Dielektromos szilárdság: 1000 V AC az érintkezők között mikro leválasztással
1300 V a csatlakozók és az alap között alapszigetelési rendszerrel
3000 V a csatlakozók és az LTB terület között alapszigetelési rendszerrel
3000 V AC a pólusok között alapszigetelési rendszerrel
5000 V AC a tekercs és az érintkező között megerősített szigeteléssel
Névleges impulzus-állószilárdsági feszültség
Névleges impulzus-állószilárdsági feszültség [Uimp]: 1200 V AC az érintkezők között mikro leválasztással
6000 V a tekercs és az érintkező között megerősített szigeteléssel
1500 V a csatlakozók és a ház között alapszigetelési rendszerrel
Környezeti feltételek
Túlfeszültség kategória: III
Védettségi kategória: RT I
Szennyezettségi fok: 2
Vizsgálati szint: A szint csoportos szerelés
Készülék megjelenítése: Teljes termék
Érintkező anyaga: Ezüst ötvözet (AgSnO2In2O3)
Tüske alakja: Lapos (faston típusú)
Nettó tömeg: 0,065 kg
Szabványok és tanúsítványok
Szabványok: IEC 61810-1
CSA C22.2 No 14
UL 508
IEC 61984
Terméktanúsítványok: CSA
CE
EAC
UL
DNV
Környezeti paraméterek
Tárolási környezeti hőmérséklet: -40…85 °C
Működési környezeti hőmérséklet: -40…70 °C
IP védelmi fokozat: IP20
Relatív páratartalom: 10…85 %
Rezgésállóság: 3 gn, amplitúdó = +/- 1,5 mm (f = 10...150 Hz) üzem közben
5 gn, amplitúdó = +/- 1,5 mm (f = 10...150 Hz) üzemen kívül
