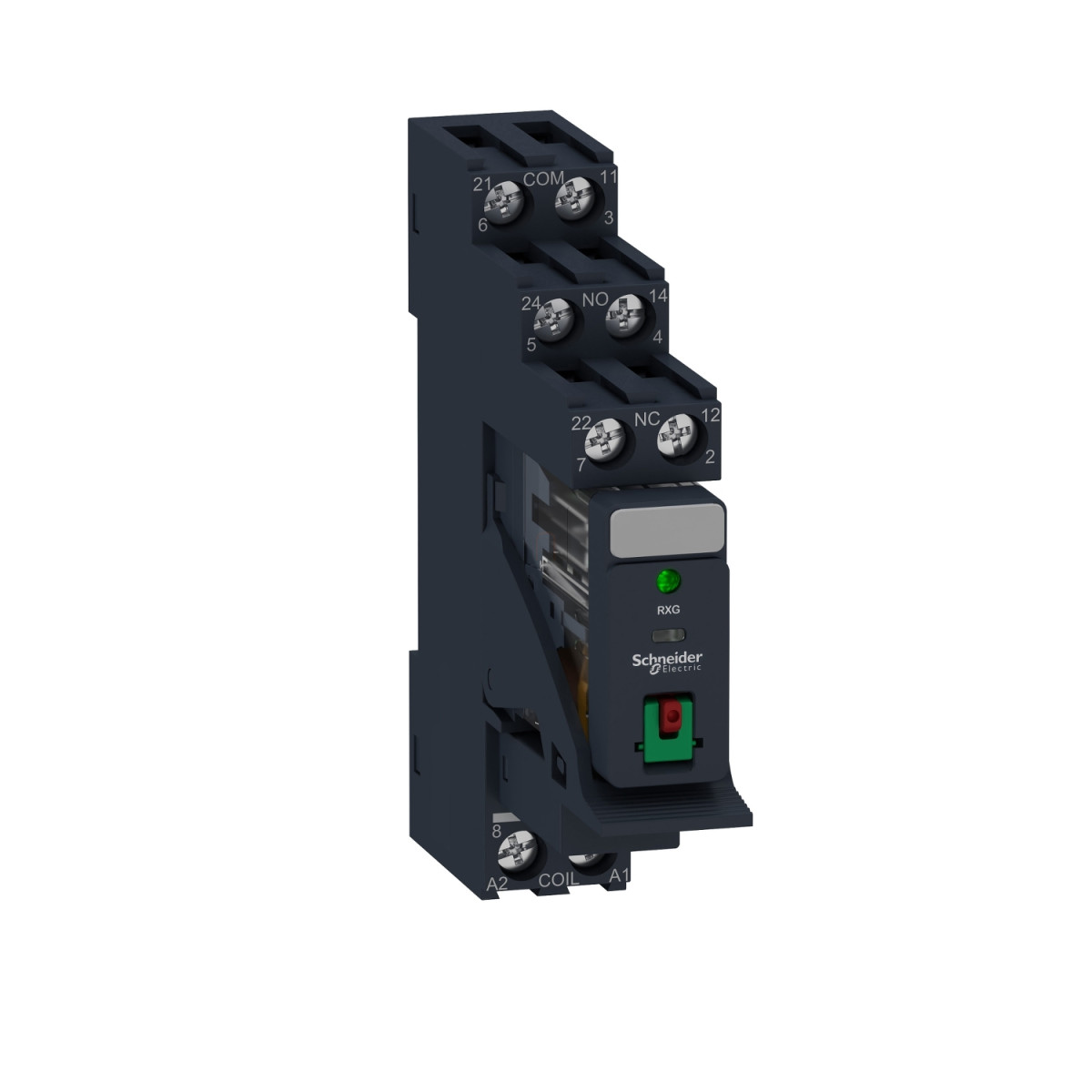

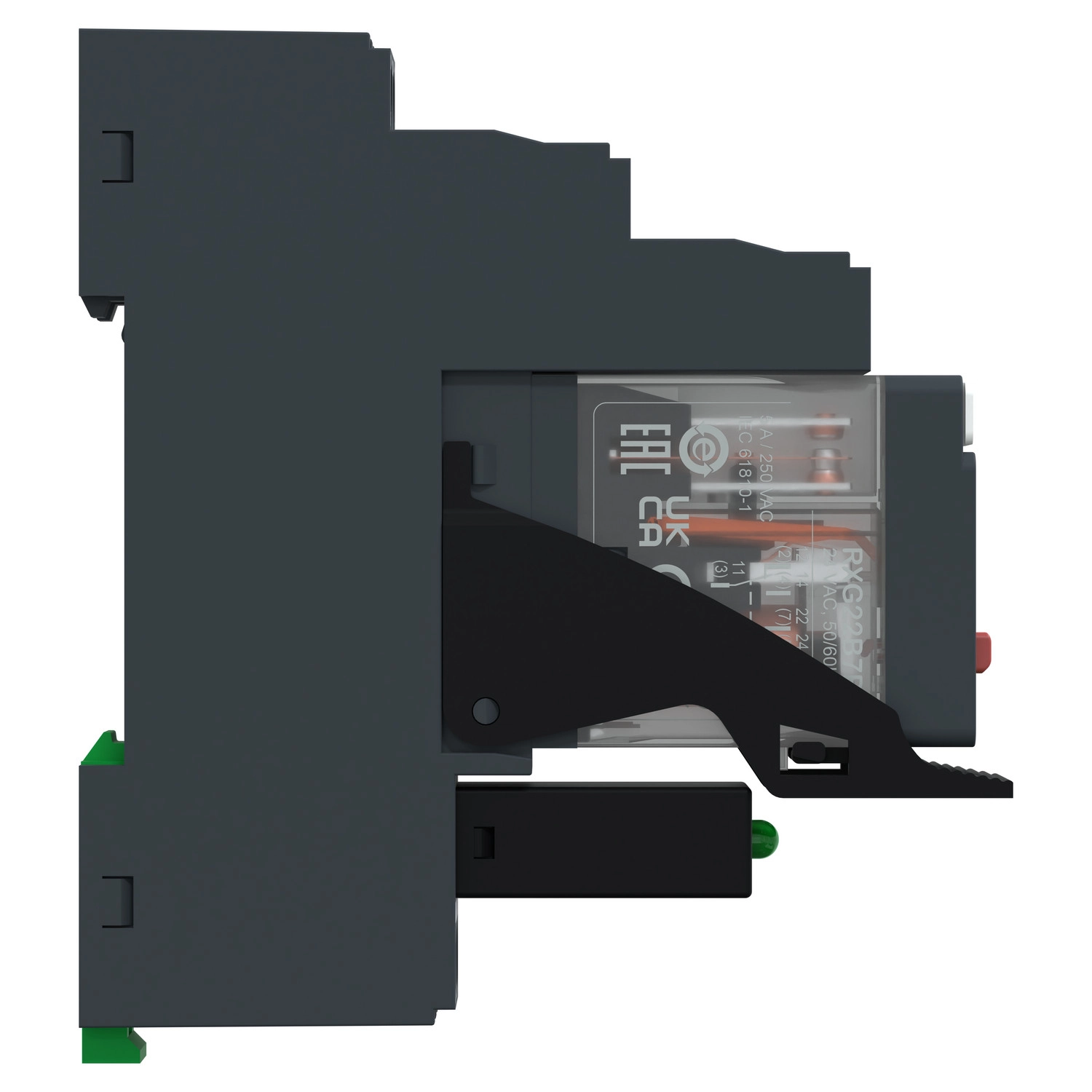

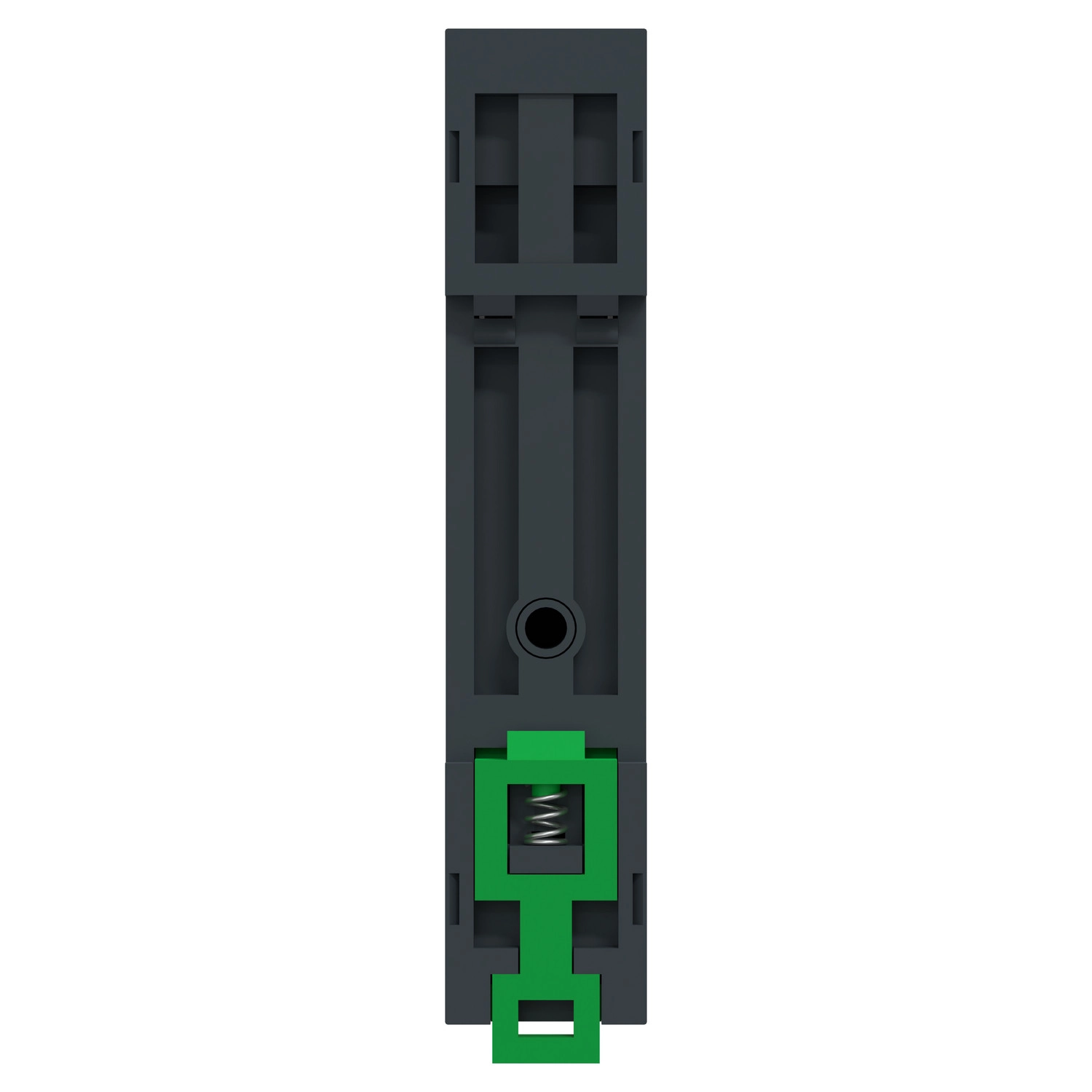

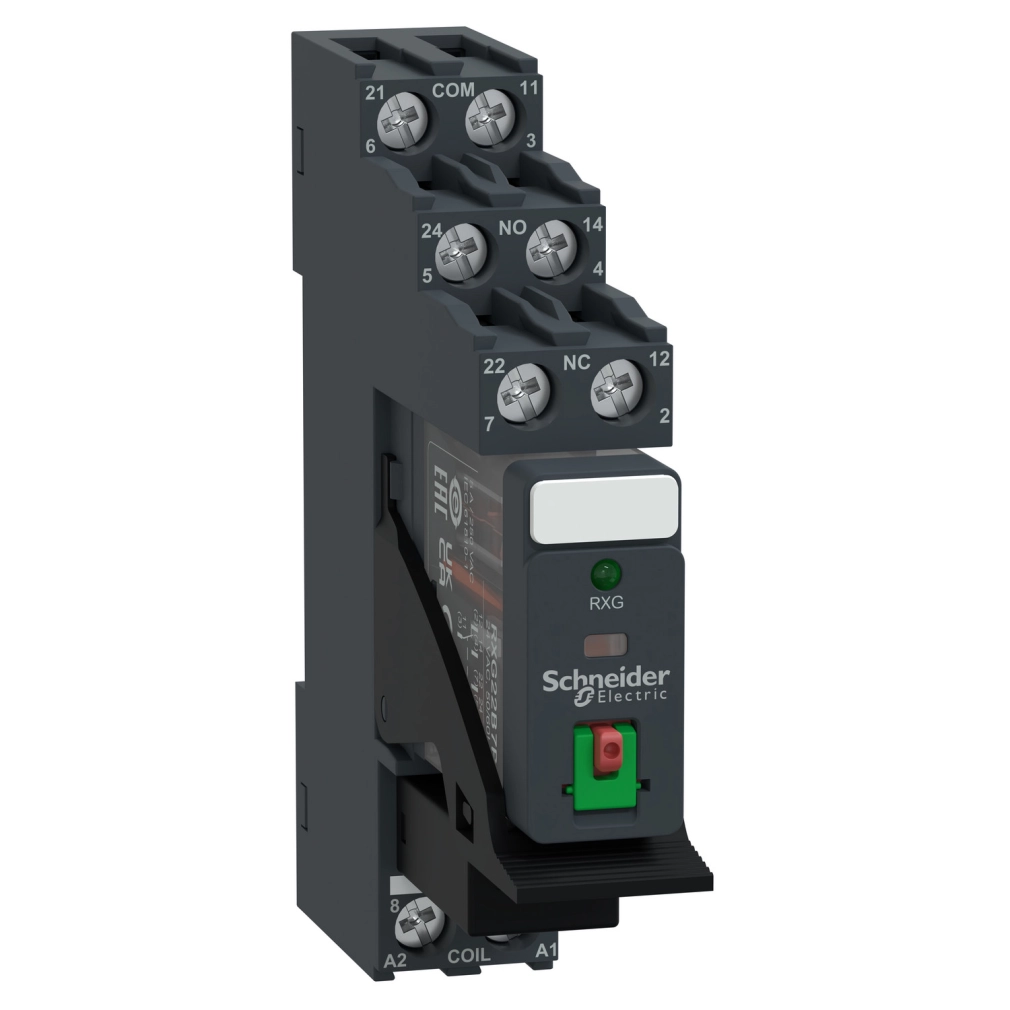

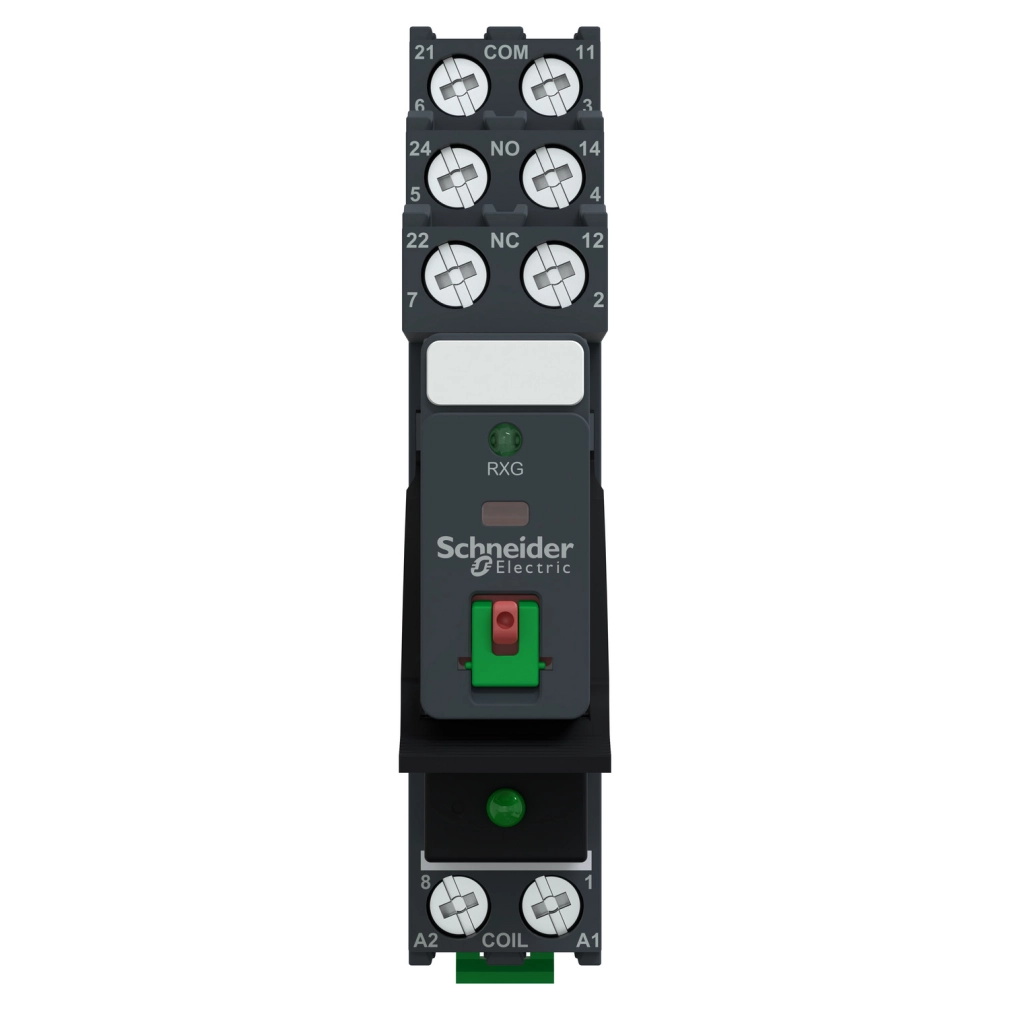

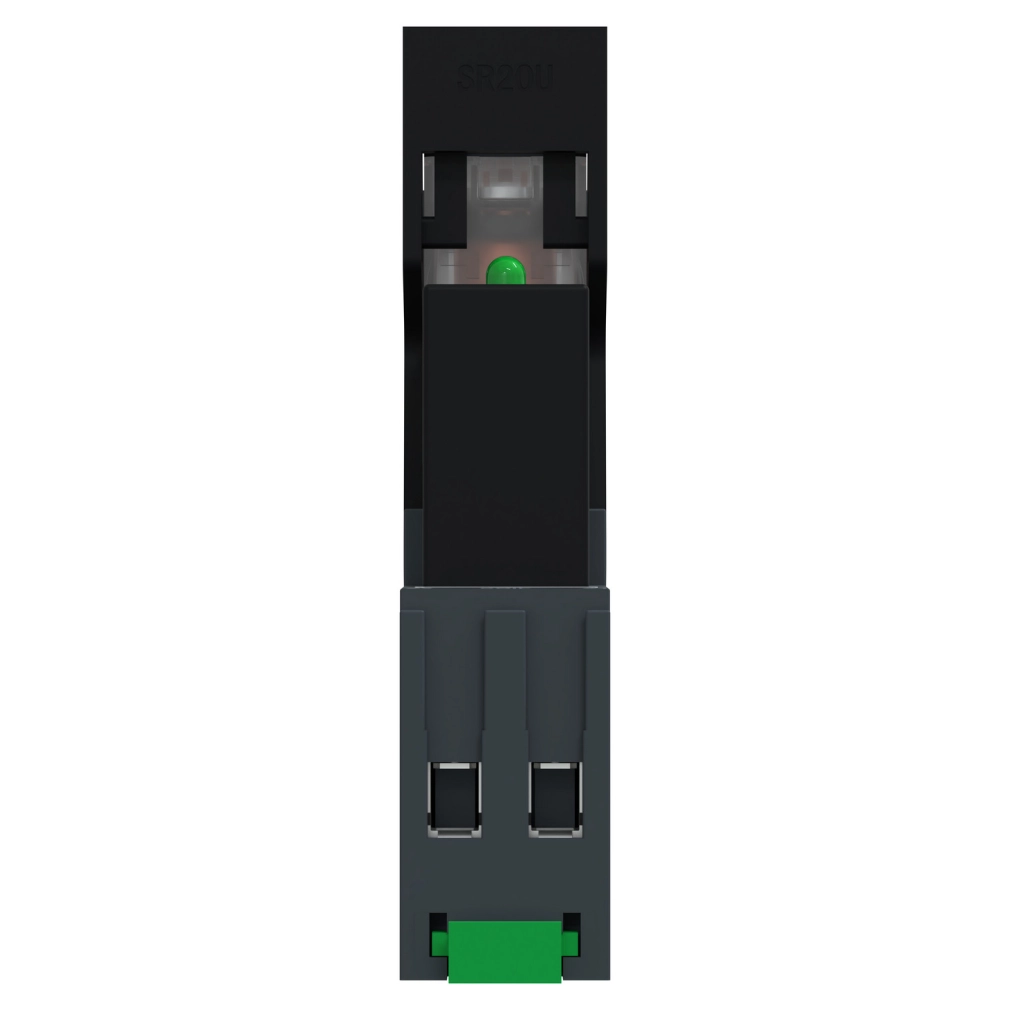

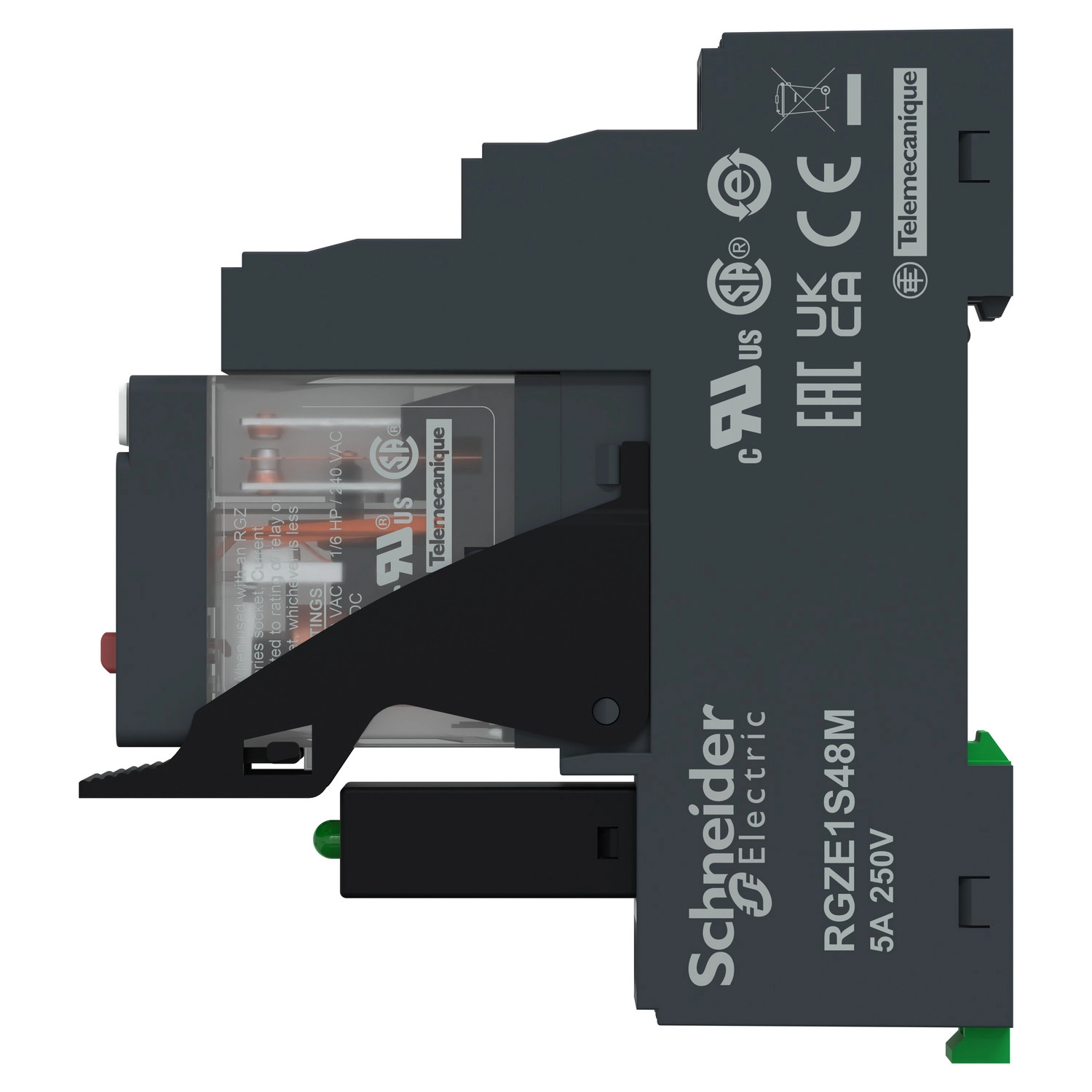

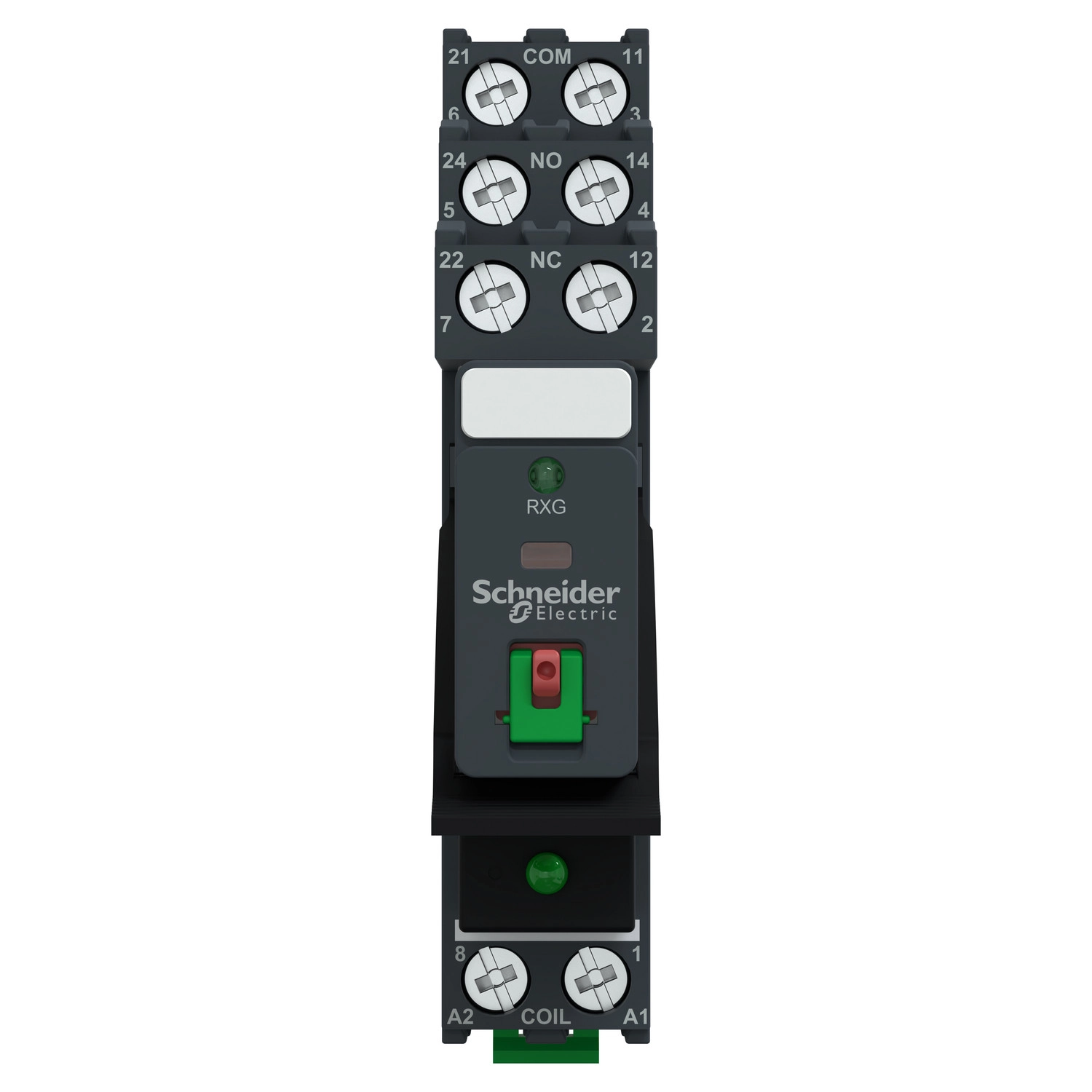

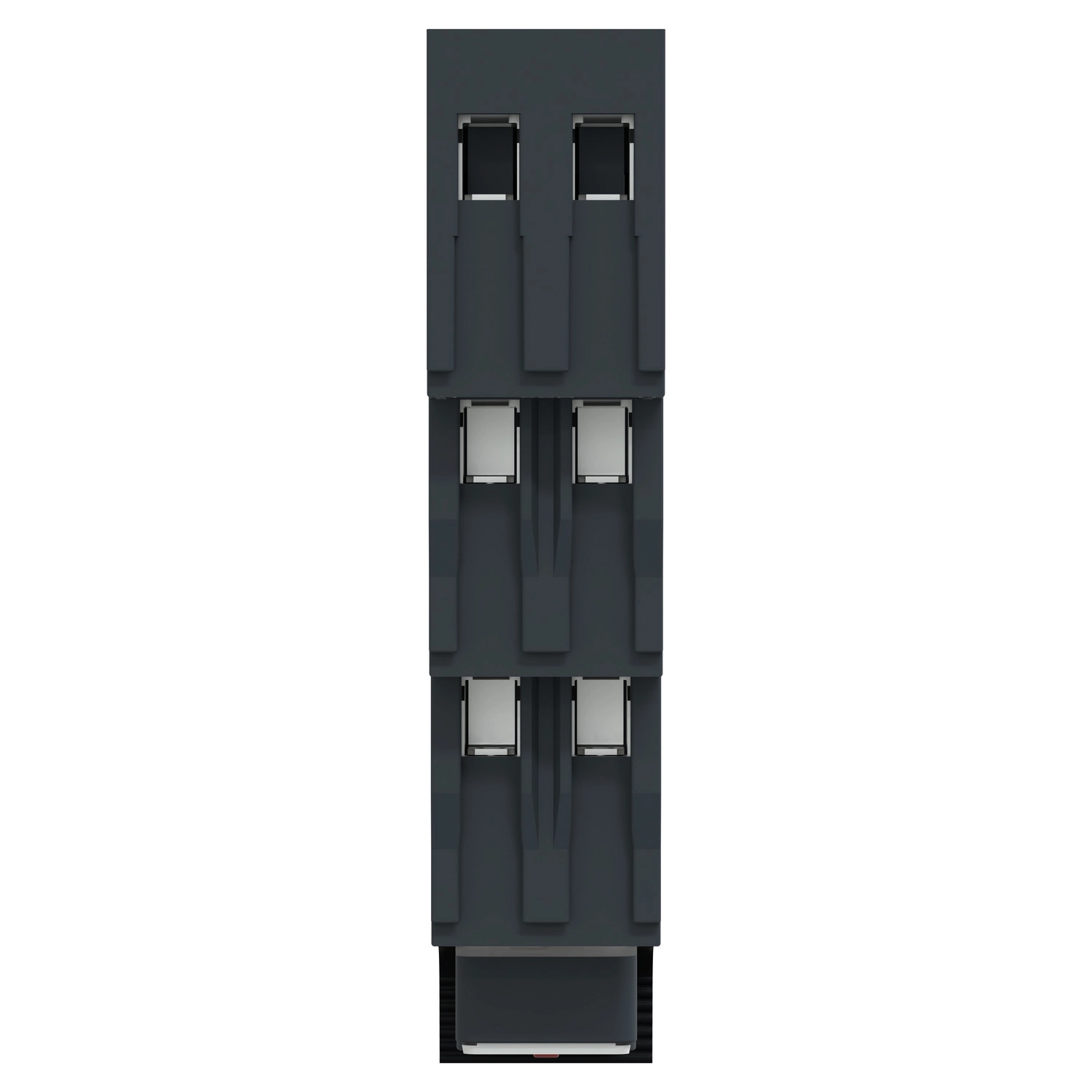

A Schneider Electric Harmony RXG22B7PV interfész relé az elektromechanikus relék megbízható sorozatának része, amely kiváló teljesítményt nyújt ipari vezérlő rendszerekben és automatizálási alkalmazásokban. Ez a pre-asszembált, csatlakoztatható relé aljzattal rendelkezik, így könnyen telepíthető és cserélhető, jelentősen csökkentve a karbantartási időt és költségeket.
A RXG22B7PV modell 24V AC vezérlőfeszültséggel működik, és 2 C/O (váltóérintkező) kontaktussal rendelkezik, ami sokoldalú kapcsolási lehetőségeket biztosít különböző alkalmazásokhoz. Az 5A-es konvencionális zárt hőáram (Ithe) megfelelő kapacitást biztosít különféle terhelésekhez, miközben a készülék maximális kapcsolási kapacitása eléri az 1250 VA AC-t vagy 150 W DC-t. A relé állapotát LED jelzi, amely azonnal láthatóvá teszi a működési állapotot, míg a reteszelhető tesztgomb lehetővé teszi a funkcionális tesztelést anélkül, hogy a vezérlőáramkört módosítani kellene.
A termék kiemelkedik kiváló elektromos és mechanikai tartósságával. Az elektromos élettartama 100 000 ciklus NO és NC ellenállás terhelés esetén 55°C-on, míg a mechanikai tartóssága lenyűgöző 10 000 000 ciklus. A RXG22B7PV működési sebessége terhelés alatt legfeljebb 1800 ciklus/óra, terhelés nélkül pedig 18000 ciklus/óra, ami jelentős rugalmasságot biztosít különböző alkalmazásokban. A 20 ms-os működési és visszaállítási idő gyors kapcsolást tesz lehetővé, ami kritikus lehet időérzékeny rendszereknél.
A Schneider Electric Harmony RXG22B7PV számos minősítéssel és tanúsítvánnyal rendelkezik, beleértve az IEC 61810-1, CSA C22.2 No 14, UL 508, IEC 61984 szabványoknak való megfelelést, valamint EAC, CSA, UL, CE és DNV tanúsítványokat. IP20-as védelmi fokozata és -40...70°C-os üzemi hőmérséklet-tartománya szélsőséges környezeti feltételek között is megbízható működést biztosít. A relé ellenáll a rezgéseknek is, üzemelés közben 3 gn, és nem üzemelés alatt 5 gn amplitúdójú rezgéseknek. Az RXG22B7PV kompakt méretekkel rendelkezik (79,6 x 72 x 15,6 mm), így könnyen beilleszthető szűk vezérlőszekrényekbe is.
Schneider Electric Harmony Electromechanical Relays - RXG22B7PV - RXG Interfész relé foglalattal, 2CO, 5A, 24VAC, tesztgomb, LED műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RXG sorozat
Terméktípus: Előre szerelt csatlakoztatható relé aljzattal
Relé típusa: Interfész relé
Kontaktus típus és összetétel: 2 C/O
Vezérlőáramkör feszültség: 24 V AC
Konvencionális zárt hőáram: 5 A
Kiegészítő jellemzők
Állapotjelző LED: Van
Elektromos élettartam: 100000 ciklus NO ellenállásos terhelésre 55 °C-on, 100000 ciklus NC ellenállásos terhelésre 55 °C-on
Névleges szigetelési feszültség: 250 V az IEC szerint
Eltávolítható címke: Van
Maximális kapcsolási feszültség: 250 V
Ejtési feszültség küszöb: >= 0,3 Uc AC
Névleges üzemi áram: 10 A 30 V (DC) esetén az UL és IEC szerint, 10 A 250 V (AC) esetén az UL és IEC szerint
Terhelési áram: 5 A
Minimális kapcsolási kapacitás: 50 mW 10 mA, 5 V DC esetén
Maximális kapcsolási kapacitás: 1250 VA AC, 150 W DC
Vezérlés típusa: Reteszelhető tesztgomb
Átlagos ellenállás: 260 Ohm 23 °C +/- 10 % esetén
Érintkezési ellenállás: 100 mOhm
Szigetelési ellenállás: 1000 MOhm 500 V DC esetén
Elektromos szigetelési osztály: F osztály
Mechanikai élettartam: 10000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 1800 ciklus/óra terhelés alatt, <= 18000 ciklus/óra terhelés nélkül
Használat és környezet
Kihasználtsági együttható: 20 %
Működési idő: 20 ms
Visszaállási idő: 20 ms
Érintkezők elrendezése: Elkülönített
Dielektromos szilárdság: 1000 V AC érintkezők között mikro leválasztással, 5000 V AC tekercs és érintkező között megerősített szigeteléssel
Névleges lökőfeszültség-állóság: 1200 V AC érintkezők között mikro leválasztással, 6000 V tekercs és érintkező között megerősített szigeteléssel
Túlfeszültség kategória: III
Védelmi kategória: RT I
Szennyezési fok: 2
Érintkezők anyaga: Ezüst ötvözet (AgSnO2In2O3)
Csatlakozási kialakítás: Lapos (faston típus)
Környezeti specifikációk
Szabványok: IEC 61810-1, CSA C22.2 No 14, UL 508, IEC 61984
Termék tanúsítványok: EAC, CSA, UL, CE, DNV
Tárolási környezeti hőmérséklet: -40…85 °C
Üzemi környezeti hőmérséklet: -40…70 °C
IP védettségi fokozat: IP20
Relatív páratartalom: 10…85 %
Rezgésállóság: 3 gn, amplitúdó = +/- 1,5 mm (f = 10…150 Hz) üzemelés közben, 5 gn, amplitúdó = +/- 1,5 mm (f = 10…150 Hz) nem üzemelés közben
