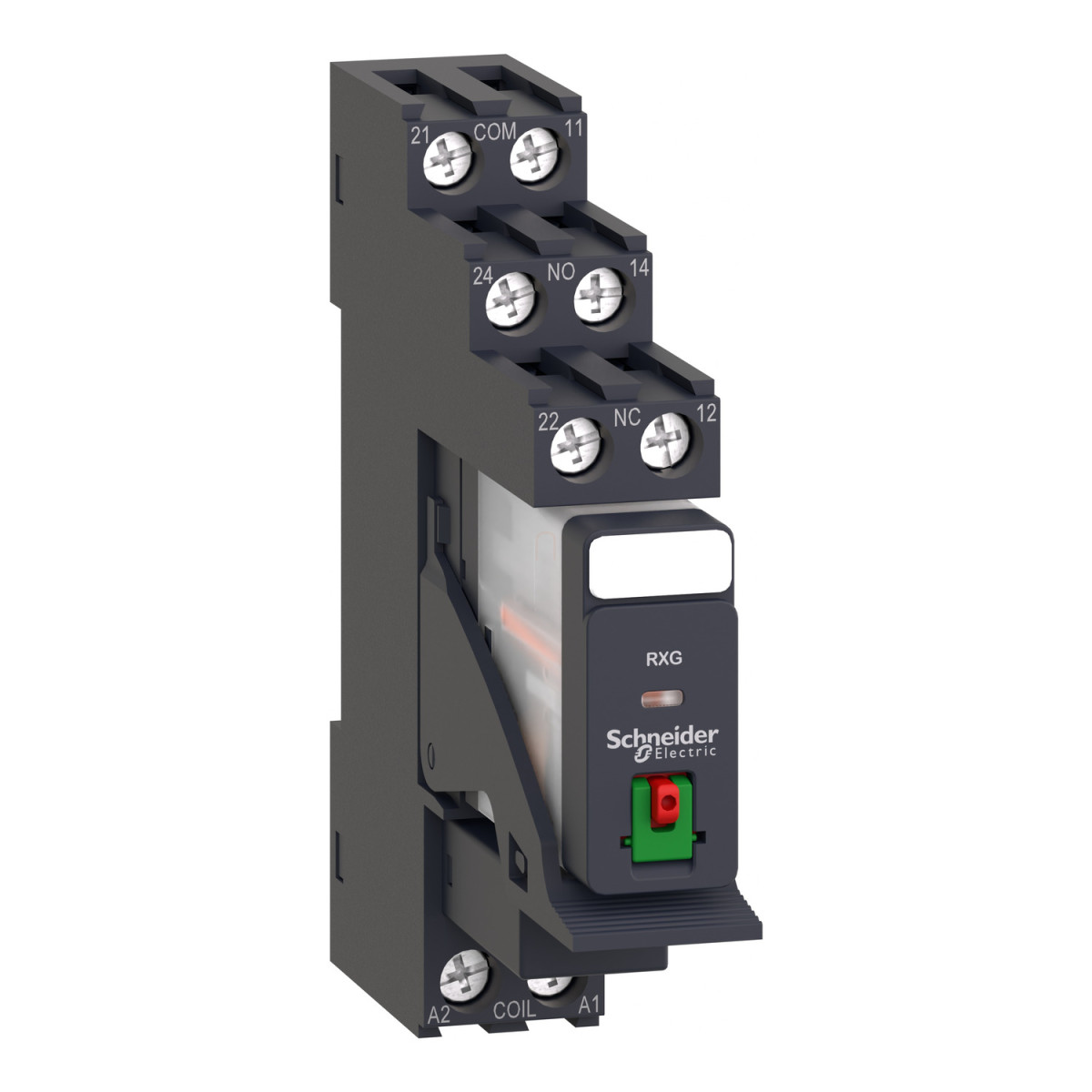

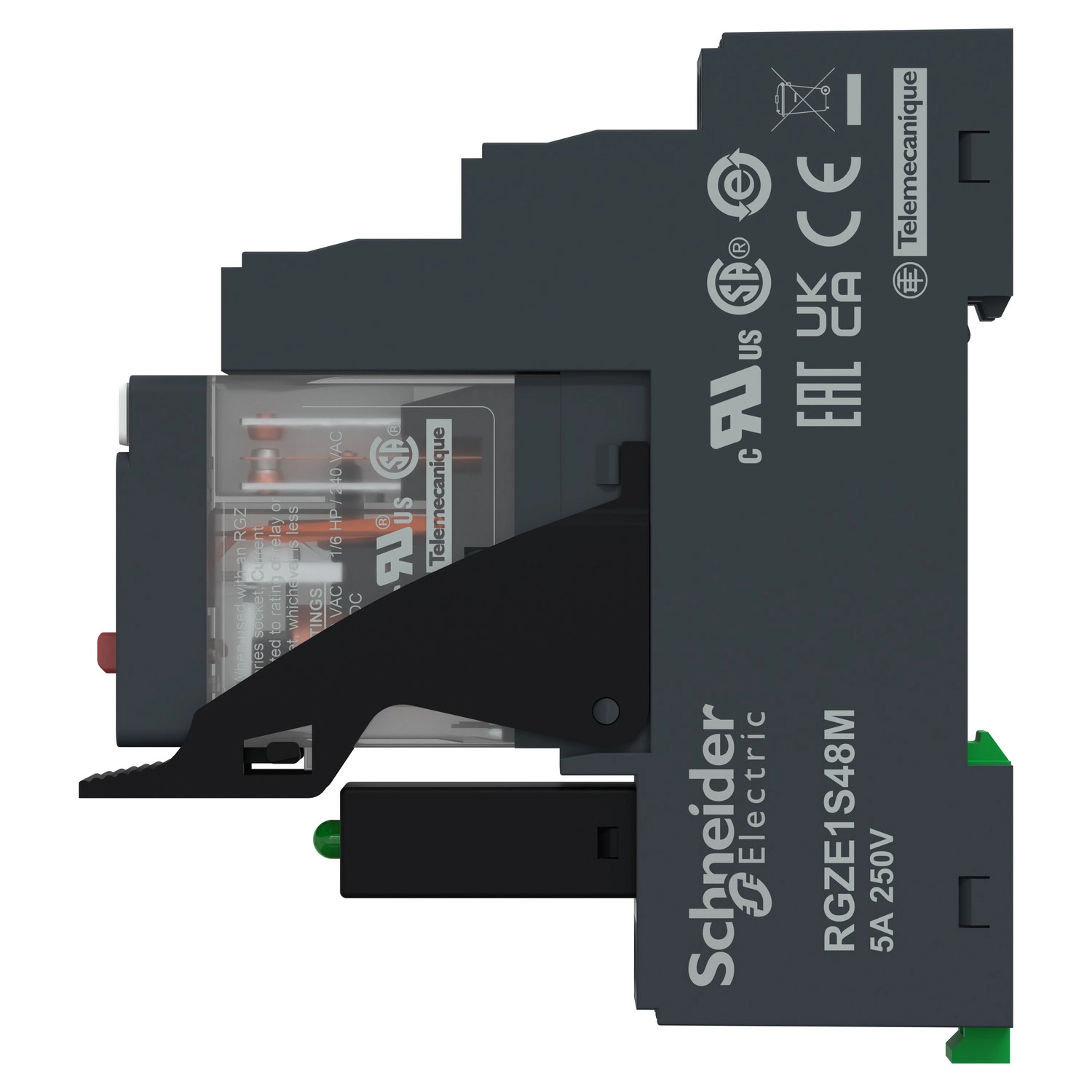

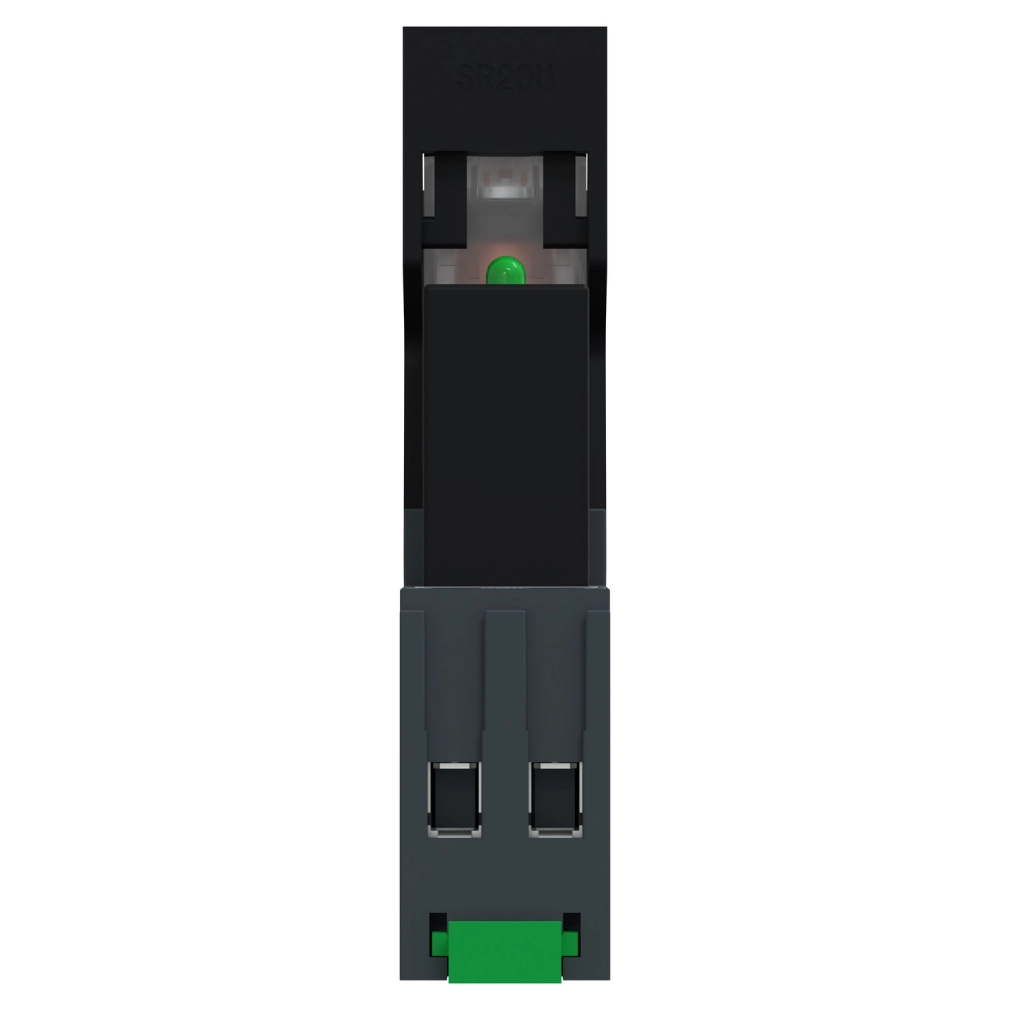

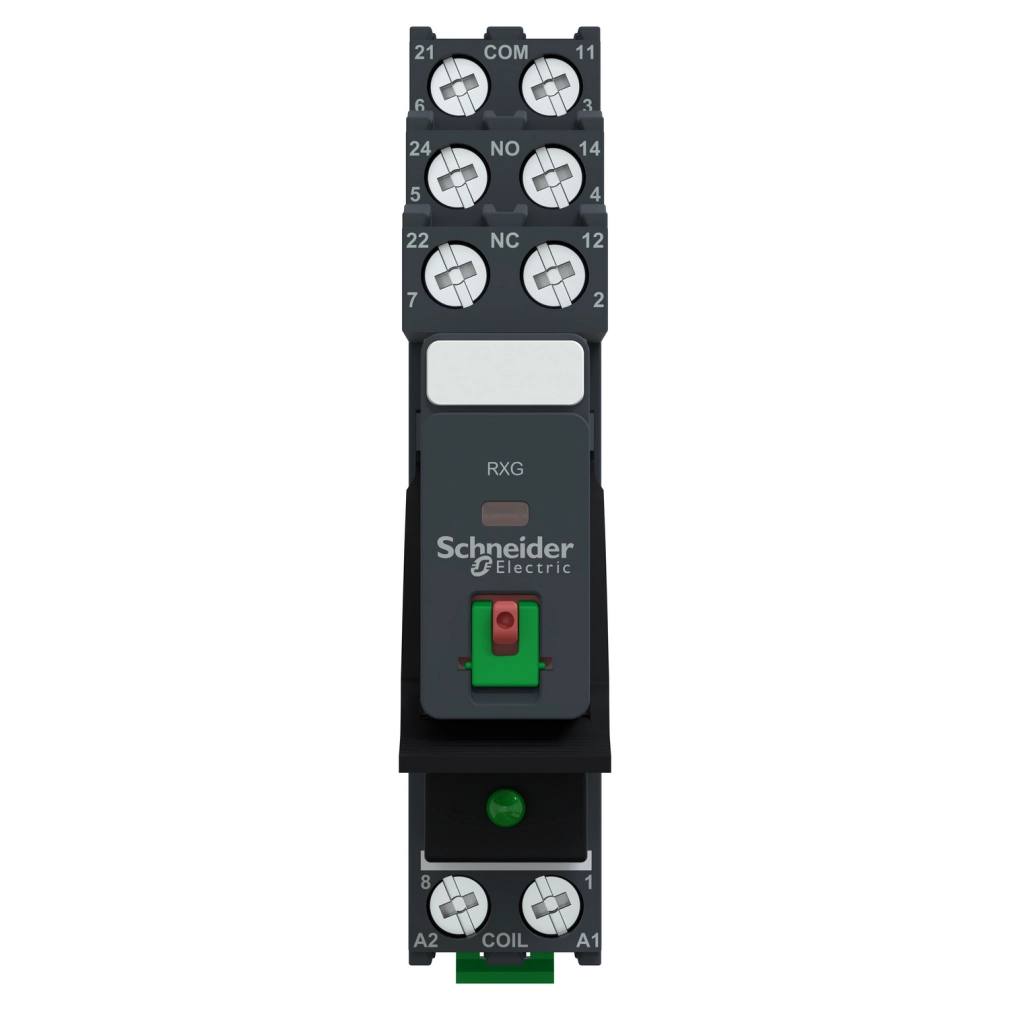

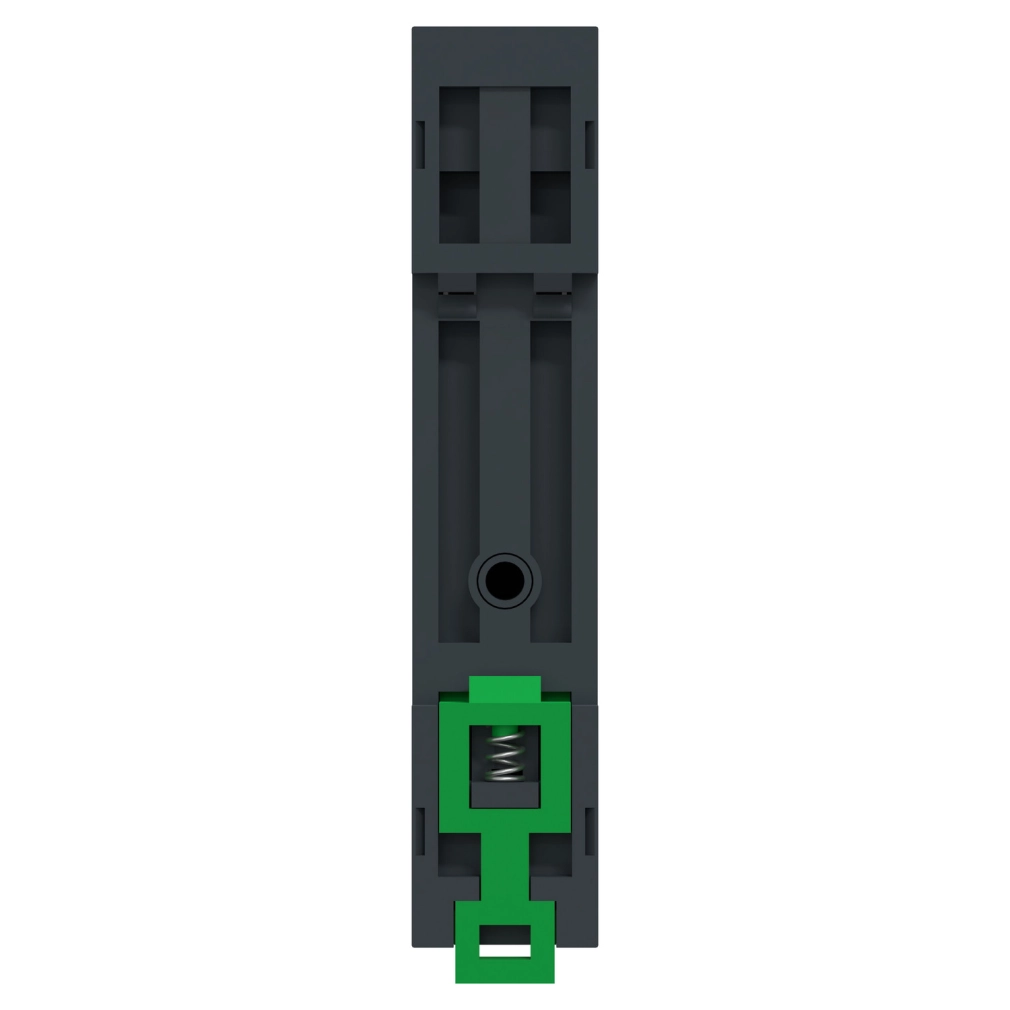

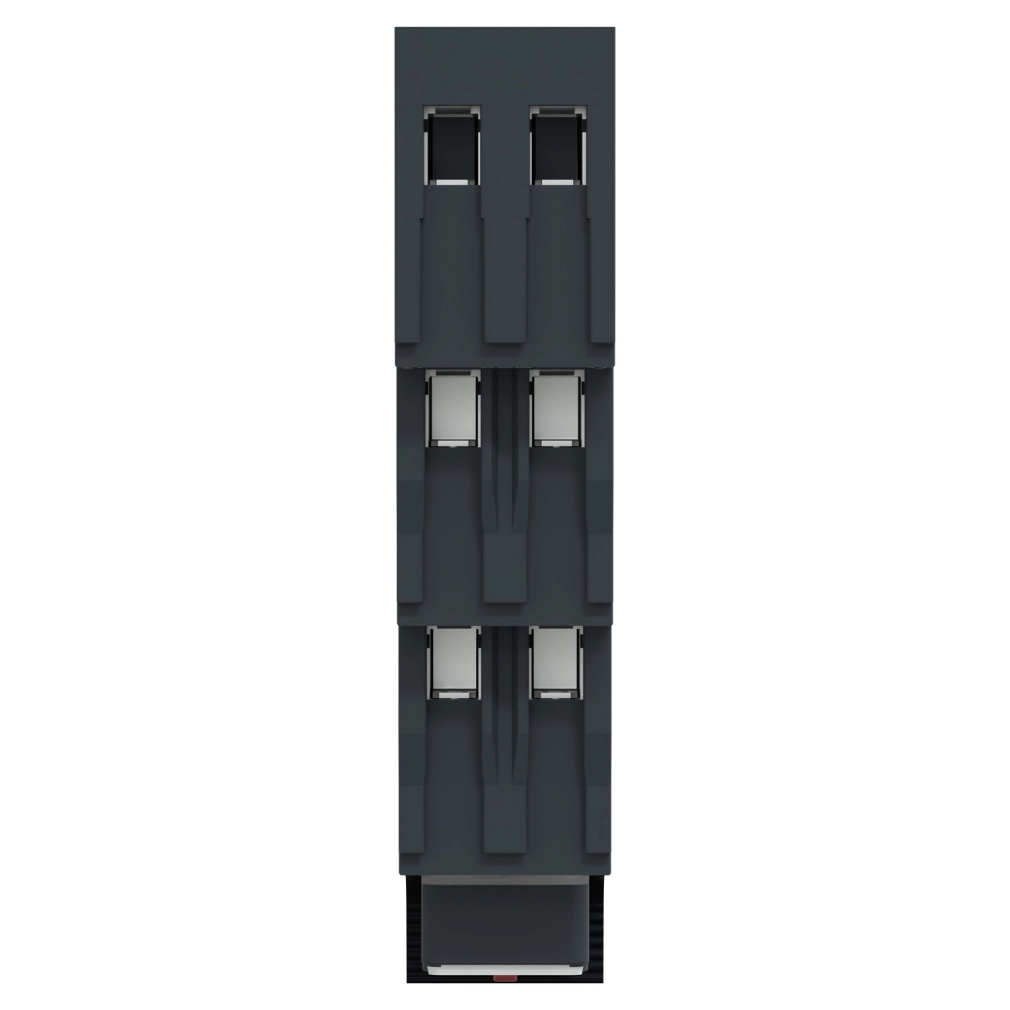

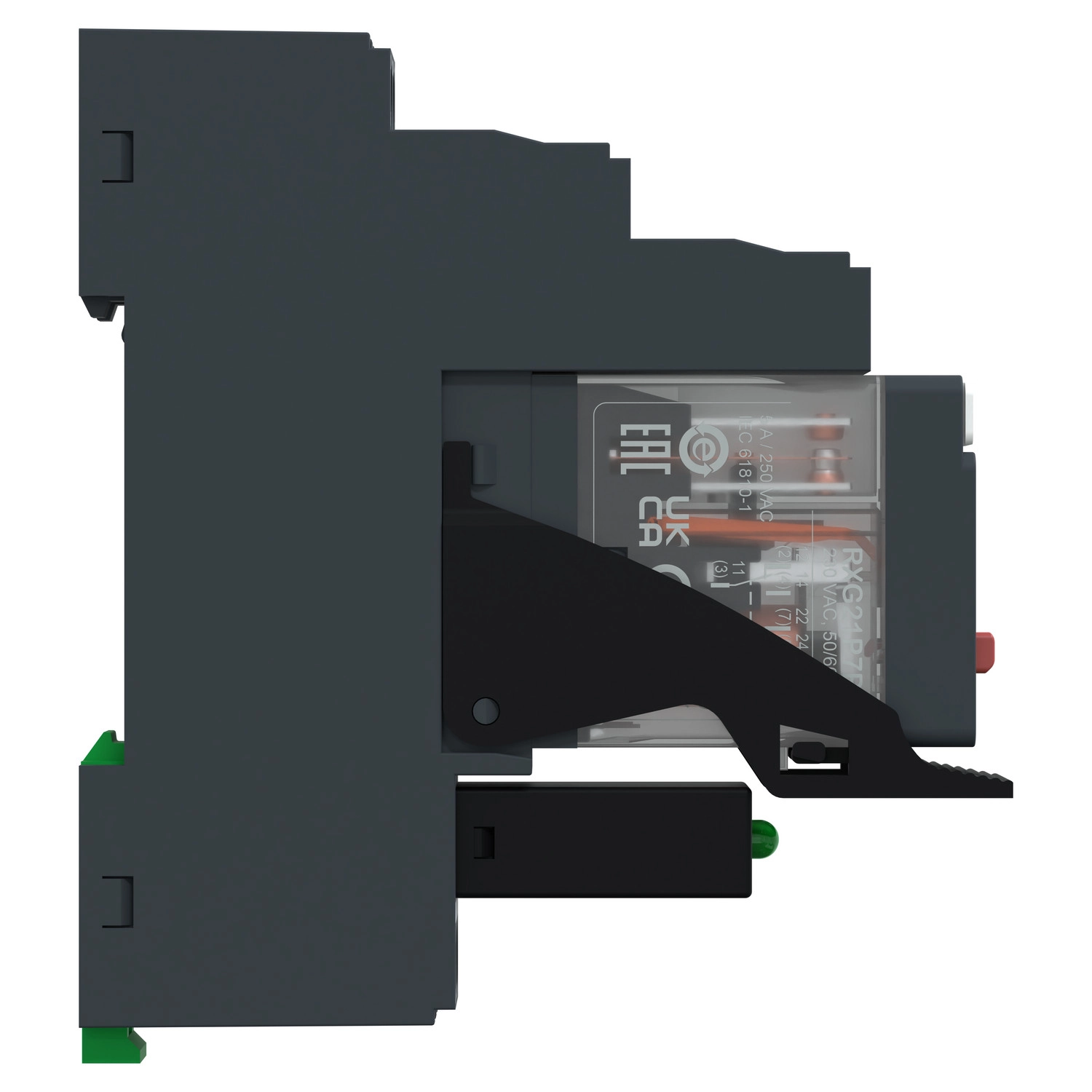

A Schneider Electric RXG21P7PV egy kiváló minőségű, előszerelt interfész relé foglalattal a Harmony Electromechanical Relays termékcsaládból, amely ideális választás ipari vezérlőrendszerekhez és automatizálási alkalmazásokhoz. Ez a kompakt kialakítású eszköz tökéletes megoldást kínál különböző vezérlési feladatokhoz, ahol megbízható kapcsolási működésre van szükség.
A Schneider Electric RXG21P7PV relé 230 V AC vezérlőfeszültséggel működik, és 2 váltóérintkezővel (2CO) rendelkezik, amelyek maximum 5 A áramerősséget képesek kapcsolni. A készülék különleges tulajdonsága a zárható tesztgomb, amely lehetővé teszi a működés ellenőrzését és a rendszer tesztelését karbantartás során. A relé kivitele csavaros bekötést biztosít a megbízható elektromos csatlakozás érdekében. A készülék nem rendelkezik állapotjelző LED-del, ami bizonyos alkalmazási területeken előnyös lehet.
A műszaki specifikációkat tekintve az RXG21P7PV maximális kapcsolási kapacitása 1250 VA AC, illetve 150 W DC, míg a minimális kapcsolási kapacitás 50 mW 10 mA, 5 V DC esetén. Az elektromos érintkezők anyaga ezüstötvözet (AgSnO2In2O3), amely kiváló vezetőképességet és hosszú élettartamot biztosít. A relé mechanikai élettartama rendkívül magas, 10 millió kapcsolási ciklus, míg elektromos élettartama 100.000 ciklus ellenállásos terhelés esetén 55 °C-on. A biztonsági megbízhatósági adatok szerint a B10d érték 100.000. Az eszköz maximális működési gyakorisága terhelés alatt 1800 ciklus/óra, terhelés nélkül pedig 18.000 ciklus/óra.
Az RXG21P7PV relé átlagos tekercsellenállása 23.500 Ohm 23 °C-on (±15%), érintkezési ellenállása mindössze 100 mOhm, szigetelési ellenállása pedig 1000 MOhm 500 V DC mellett. A készülék IP20 védettséggel rendelkezik, és -40...+70 °C közötti környezeti hőmérsékleten üzemeltethető. A relé ellenáll a vibrációnak (3 gn, amplitúdó = +/- 1,5 mm, frekvencia = 10...150 Hz) működés közben, és még erősebb vibrációnak (5 gn) nem üzemelő állapotban. A relatív páratartalom-tartománya 10-85% között van.
A Schneider Electric RXG21P7PV relé számos nemzetközi szabványnak és tanúsítványnak felel meg, többek között: IEC 61810-1, CSA C22.2 No 14, UL 508, IEC 61984. Rendelkezik továbbá EAC, CSA, UL, CE és DNV tanúsítványokkal, ami bizonyítja megbízhatóságát és biztonságos használatát különböző ipari környezetekben. Az eszköz pontos méretei is rendelkezésre állnak: 79,6 x 15,6 x 72 mm. A termék kiváló dielektromos tulajdonságokkal rendelkezik, beleértve az 5000 V AC szigetelési szilárdságot a tekercs és az érintkező között (megerősített szigeteléssel).
Schneider Electric Harmony Electromechanical Relays - RXG21P7PV - RXG Interfész relé foglalattal, 2CO, 5A, 230VAC, tesztgomb műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RXG sorozat
Termék vagy alkatrész típusa: Előszerelt csatlakoztatható relé foglalattal
Relé típusa: Interfész relé
Érintkezők típusa és összetétele: 2 C/O
Vezérlőáramkör feszültsége [Uc]: 230 V AC
Hagyományos zárt termikus áram [Ithe]: 5 A
Kiegészítő információk
Állapot LED: Nélküli
Elektromos élettartam: 100000 ciklus NO ellenállás terhelésnél 55 °C-on
Szigetelési feszültség [Ui]: 250 V az IEC szerint
Eltávolítható jelölés: Igen
Maximális kapcsolási feszültség: 250 V
Kiesési feszültségküszöb: >= 0,3 Uc AC
Névleges üzemi áram [Ie]: 10 A 30 V (DC) esetén az UL és IEC szerint
Névleges üzemi áram [Ie]: 10 A 250 V (AC) esetén az UL és IEC szerint
Terhelőáram: 5 A
Minimális kapcsolási kapacitás: 50 mW 10 mA, 5 V DC esetén
Maximális kapcsolási kapacitás: 1250 VA AC és 150 W DC
Vezérlés típusa: Zárható tesztgomb
Átlagos ellenállás: 23500 Ohm 23 °C-on +/- 15 %
Érintkezési ellenállás: 100 mOhm
Szigetelési ellenállás: 1000 MOhm 500 V DC esetén
Elektromos szigetelési osztály: F osztály
Mechanikai élettartam: 10000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 1800 ciklus/óra terhelés mellett, <= 18000 ciklus/óra terhelés nélkül
Használati feltételek
Kihasználtsági tényező: 20 %
Működési idő: 20 ms
Visszaállítási idő: 20 ms
Érintkező-kivezetések elrendezése: Elkülönített
Csatlakozások - kivezetések: Csatlakozó, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) rugalmas vezetékvéggel
Dielektromos szilárdság: 5000 V AC a tekercs és az érintkező között megerősített szigeteléssel
Túlfeszültség kategória: III
Védelmi kategória: RT I
Szennyezési fokozat: 2
Tesztelési szintek: A szint csoportos szerelés
Készülék bemutatása: Teljes termék
Érintkezők anyaga: Ezüstötvözet (AgSnO2In2O3)
Csatlakozó alakja: Lapos (faston típus)
Környezeti feltételek
Szabványok: IEC 61810-1, CSA C22.2 No 14, UL 508, IEC 61984
Terméktanúsítványok: EAC, CSA, UL, CE, DNV
Környezeti hőmérséklet tárolás esetén: -40...85 °C
Környezeti hőmérséklet működés közben: -40...70 °C
IP védettségi fokozat: IP20
Relatív páratartalom: 10...85 %
Rezgésállóság: 3 gn, amplitúdó = +/- 1,5 mm (f = 10...150 Hz) működés közben
