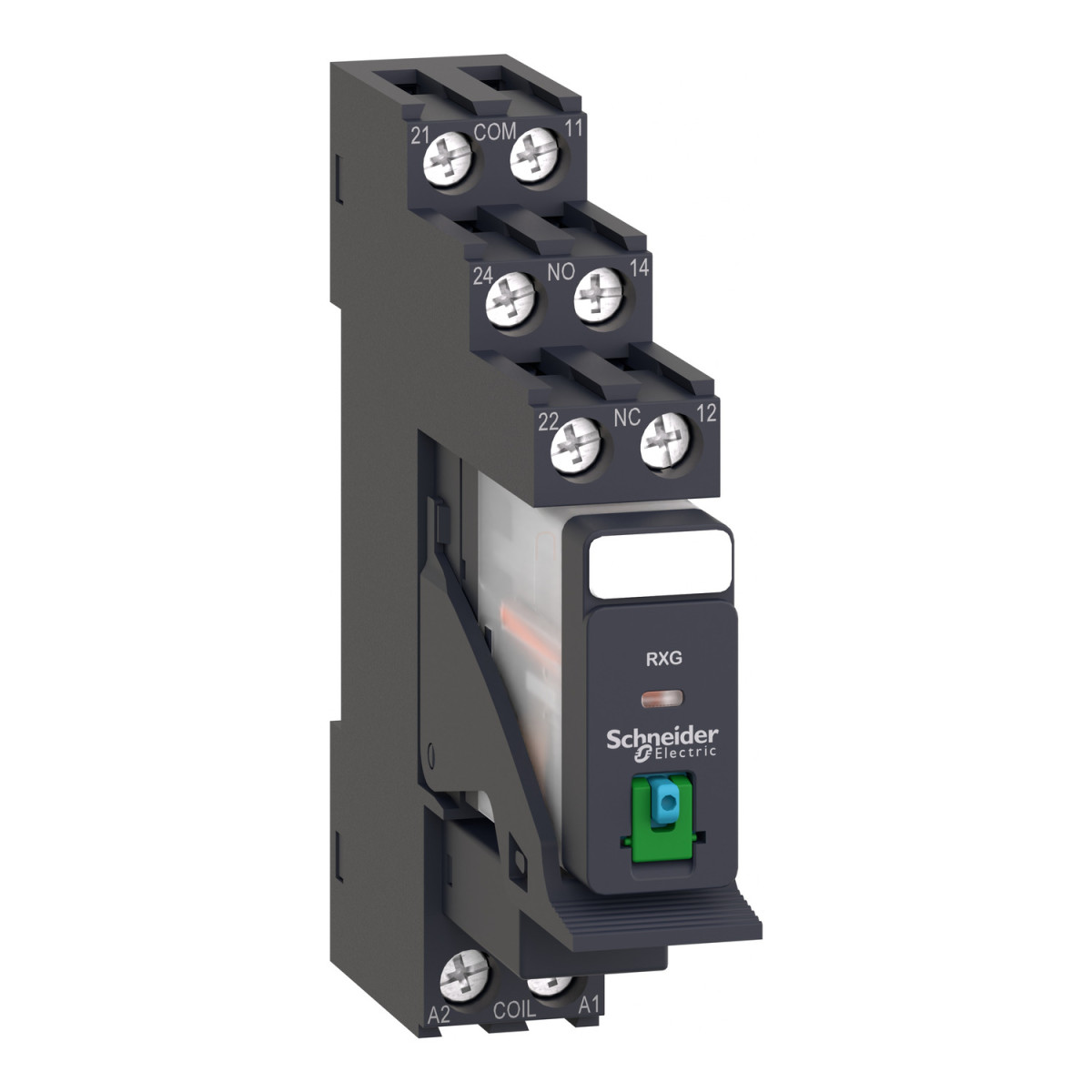

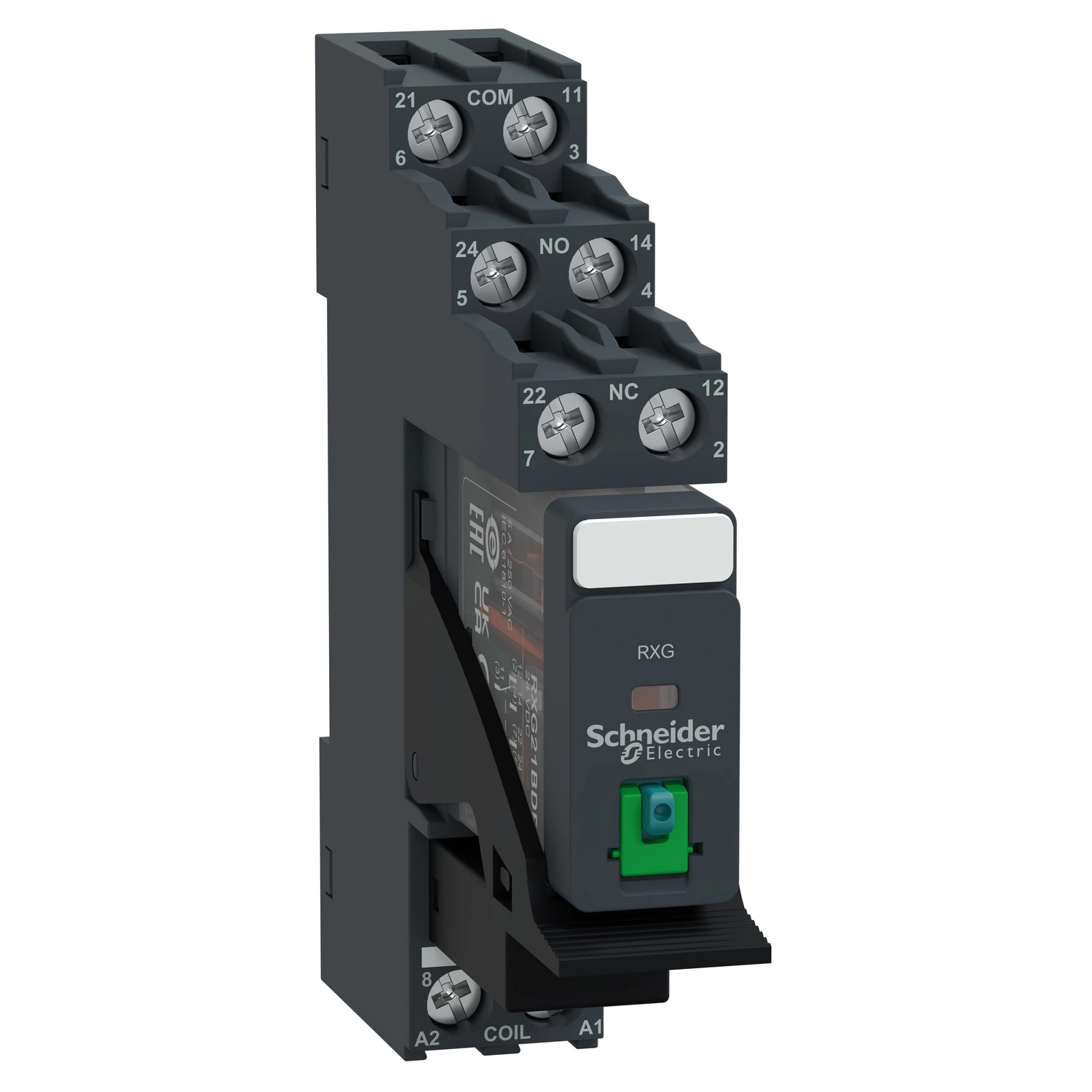

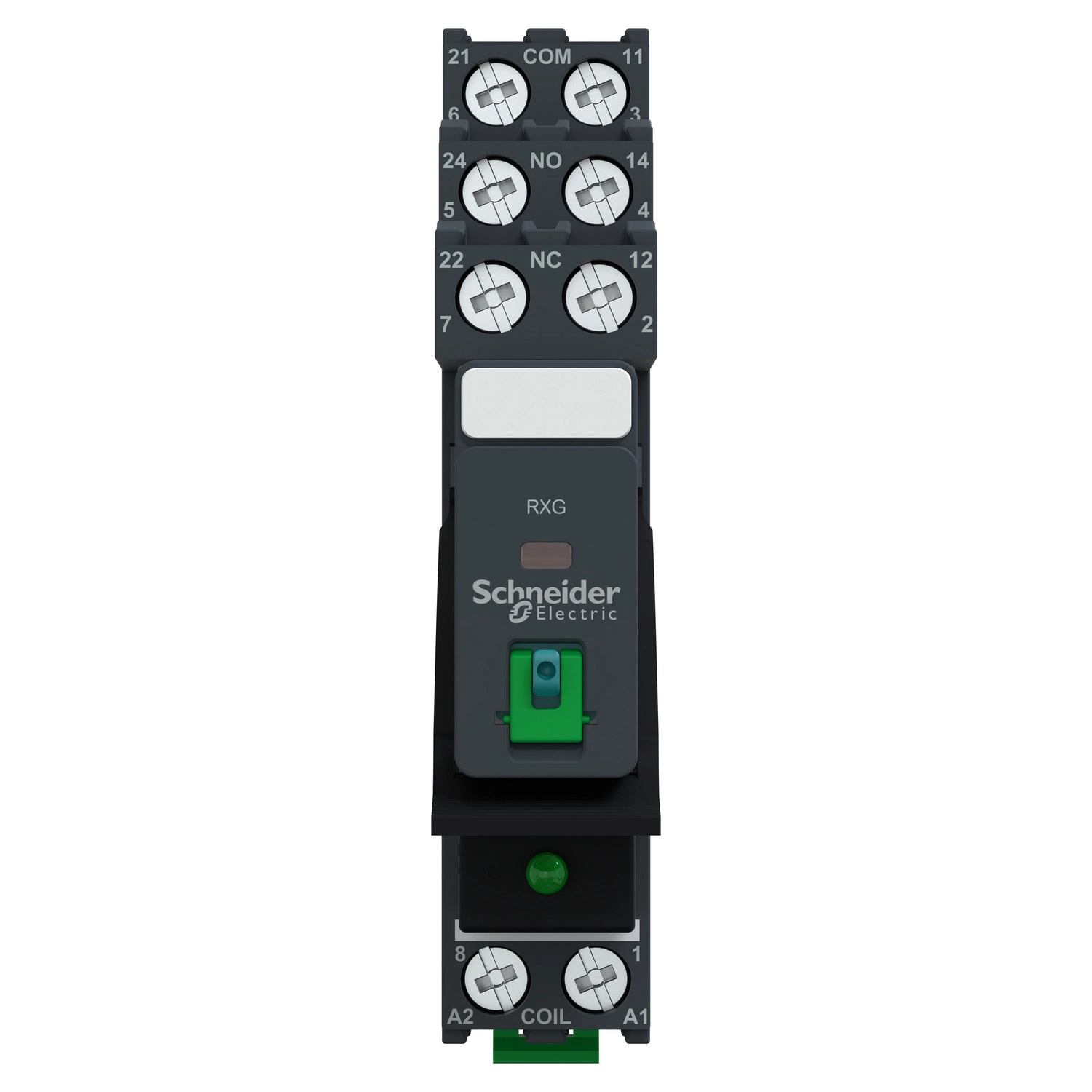

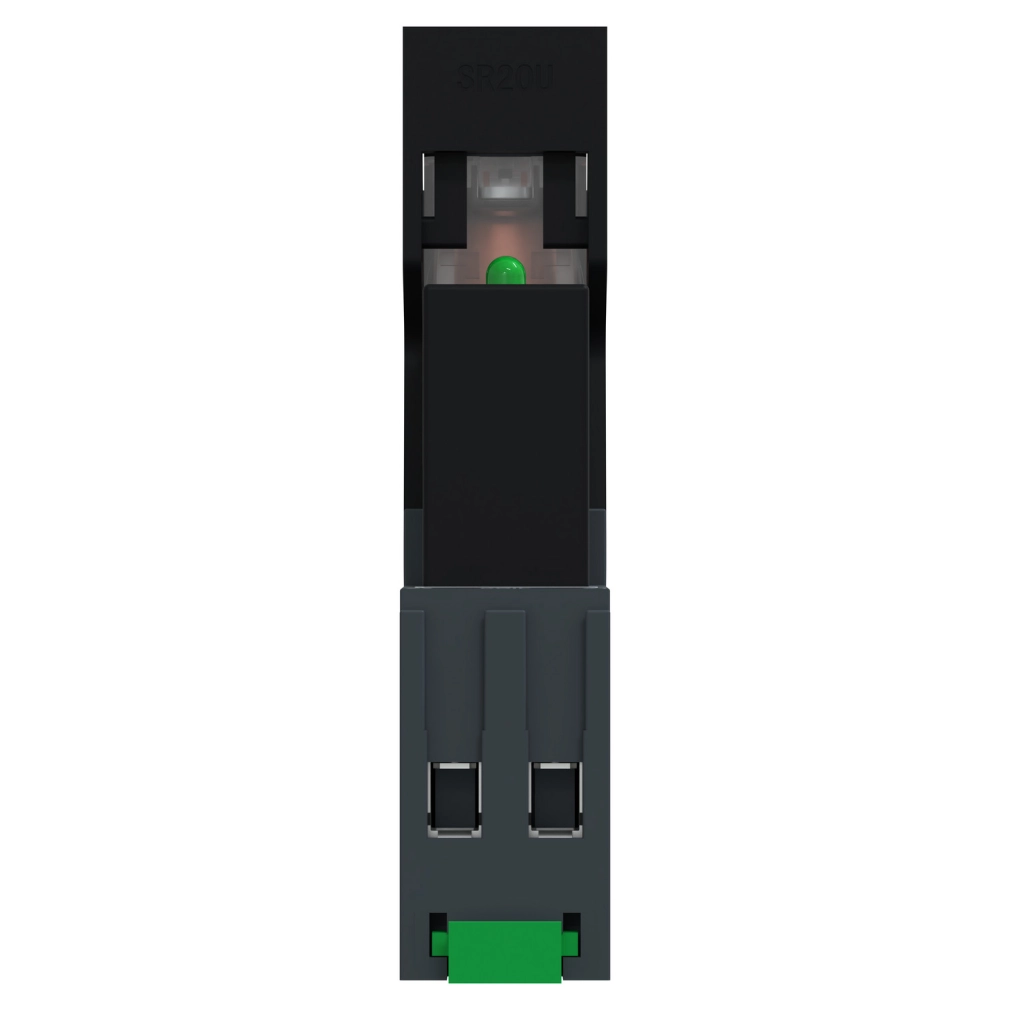

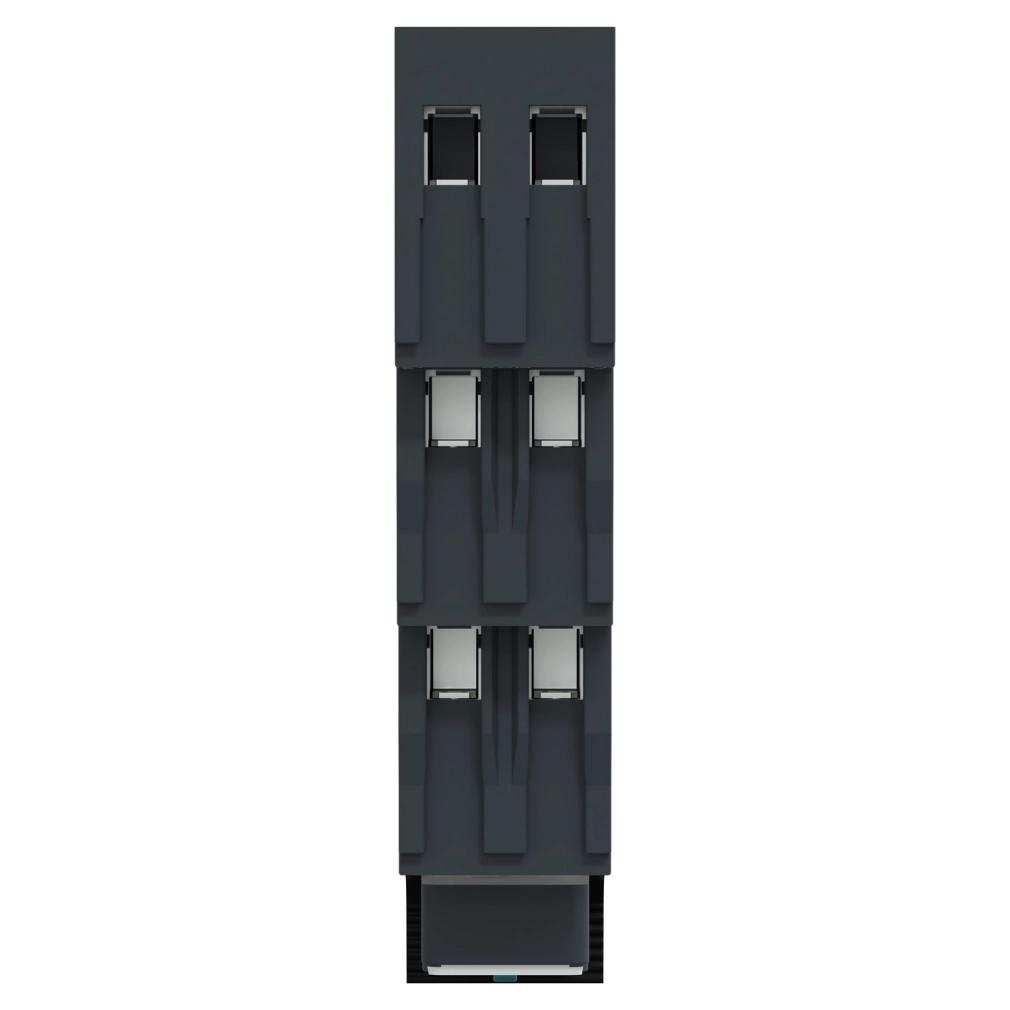

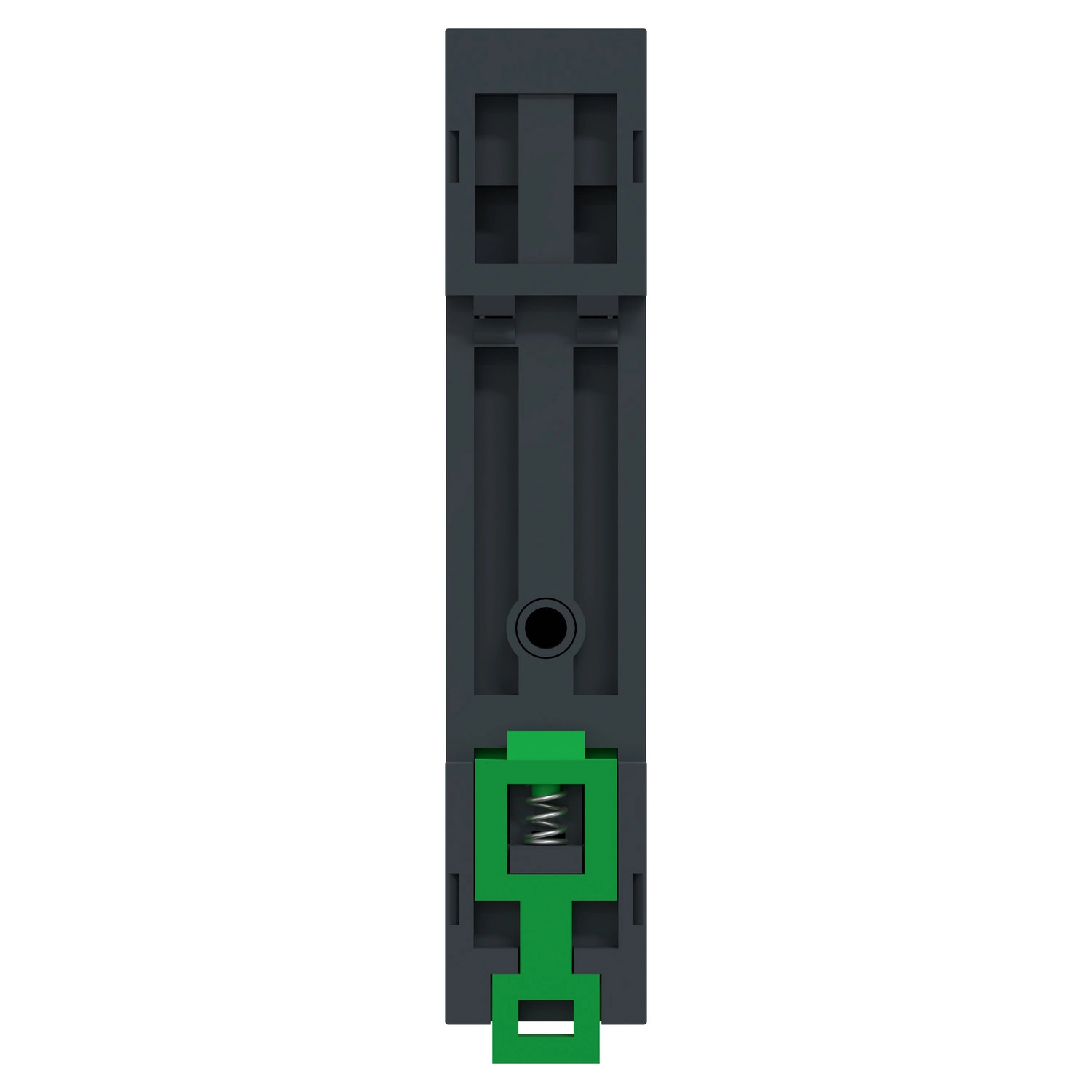

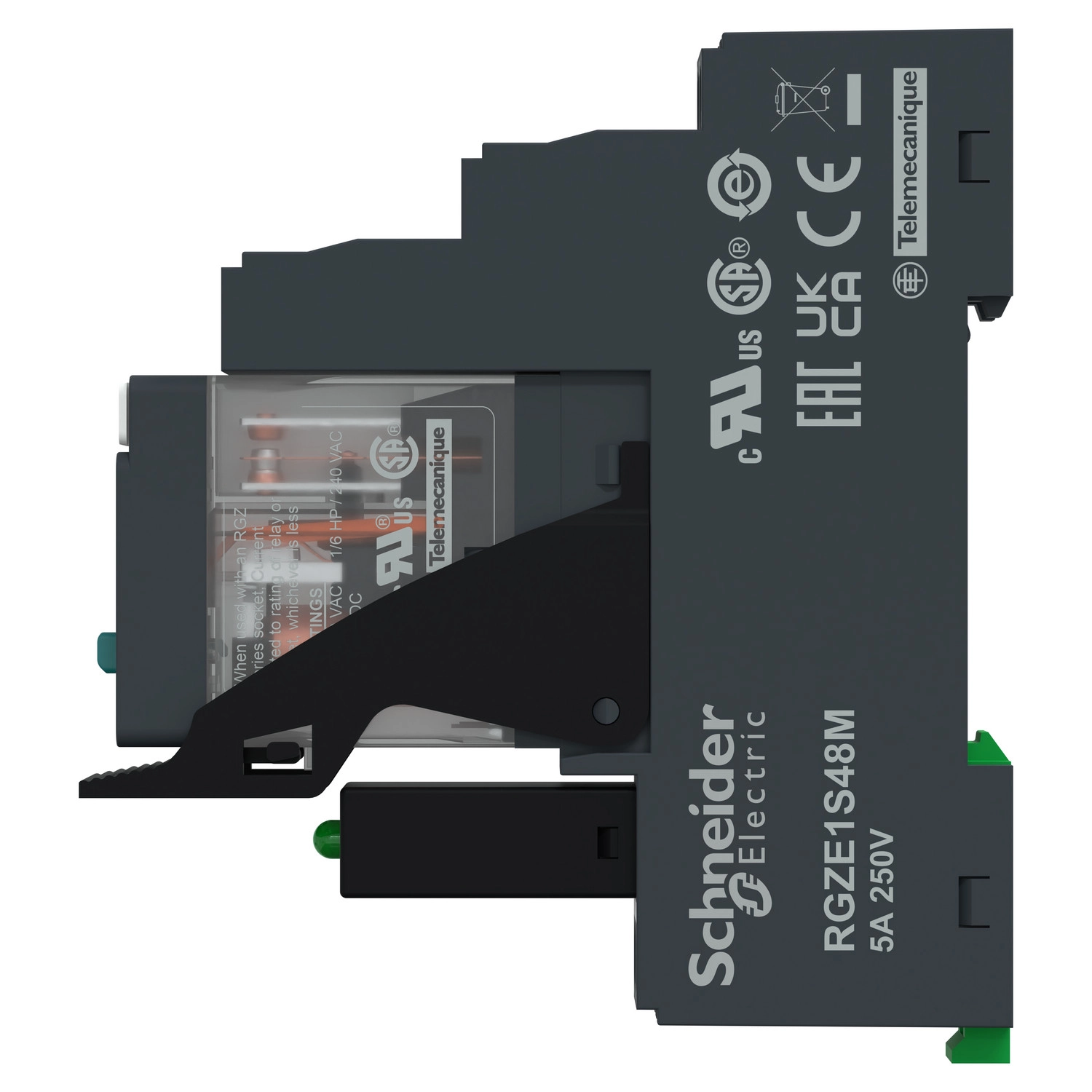

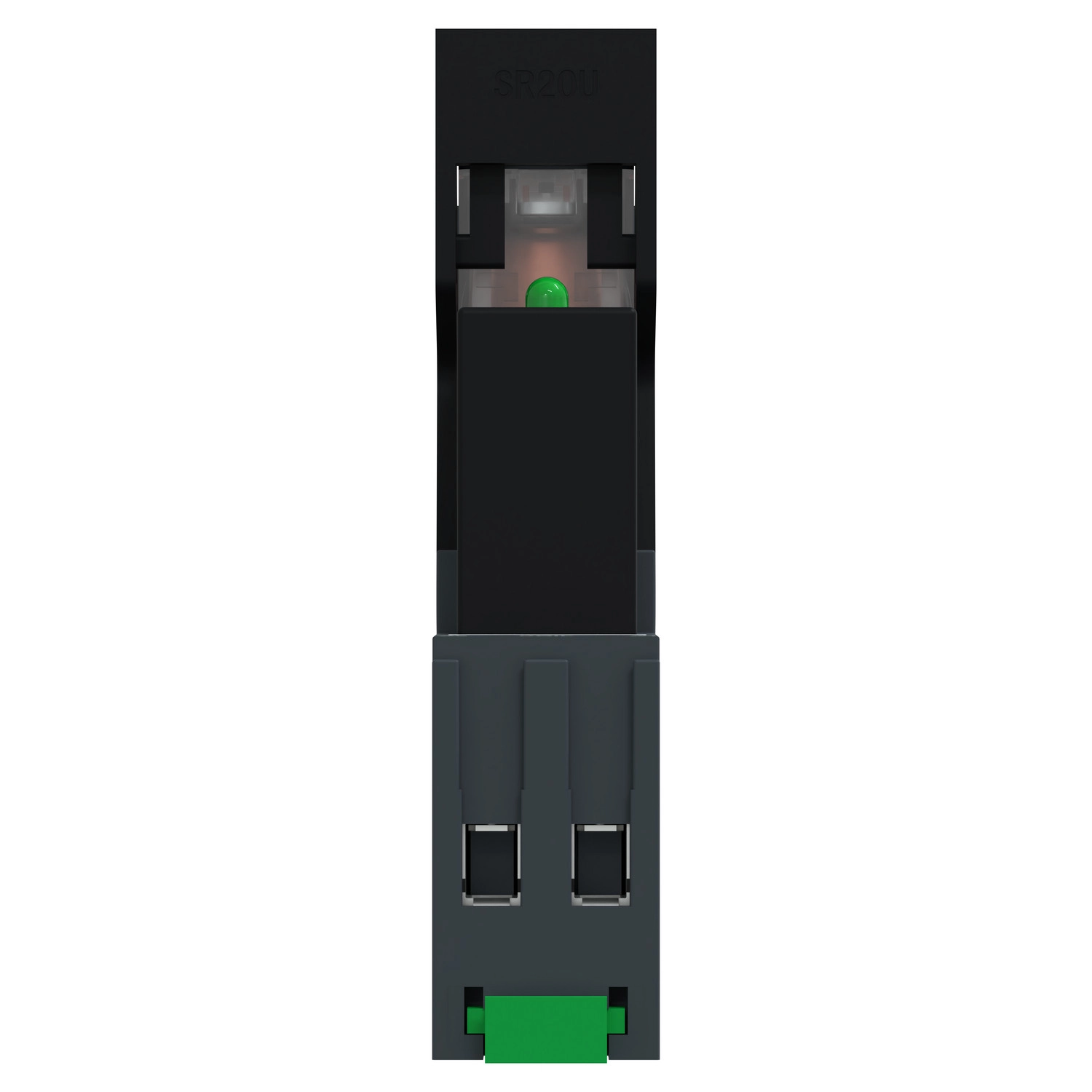

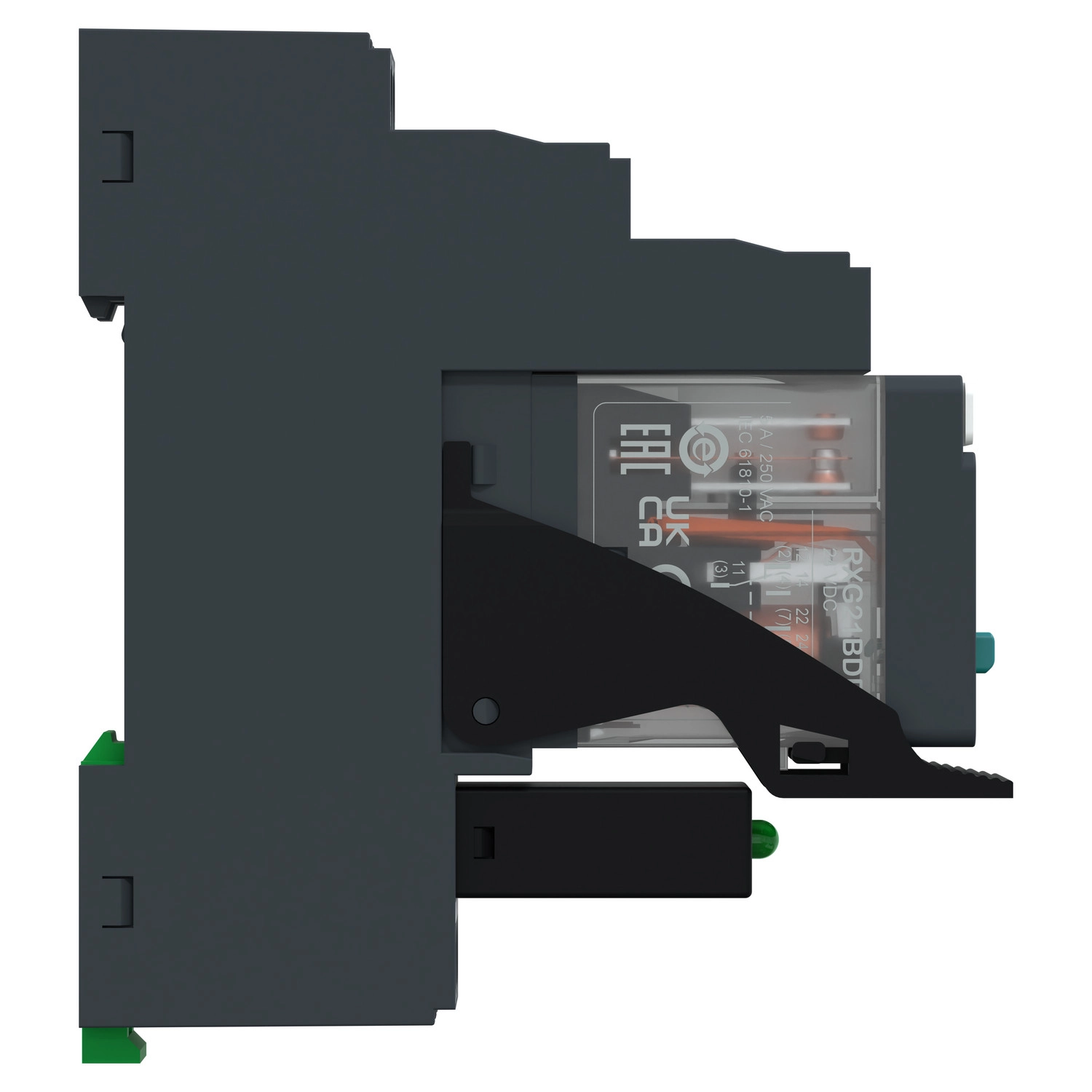

A Schneider Electric Harmony RXG21BDPV egy kiváló minőségű, előre összeállított plug-in interfész relé foglalattal, amely a Harmony Electromechanical Relays sorozat része. Ez a kompakt kialakítású relé ideális választás ipari alkalmazásokhoz, ahol megbízható kapcsolási teljesítményre és hosszú élettartamra van szükség.
A RXG21BDPV modell 24 V DC vezérlőfeszültséggel működik, és két átváltó érintkezővel (2 C/O) rendelkezik, amelyek maximális kapcsolási áramerőssége 5 A. Az érintkezők ezüst ötvözetből (AgSnO2In2O3) készültek, ami kiváló elektromos vezetőképességet és tartósságot biztosít. A relé nem rendelkezik állapotjelző LED-del, viszont rendelkezik egy praktikus, lezárható tesztgombbal, amely lehetővé teszi a működés ellenőrzését és a kézi működtetést.
A Schneider Electric RXG21BDPV relé kiemelkedő elektromos tulajdonságokkal büszkélkedhet. A 250 V-os szigetelési feszültséggel és 5000 V AC dielektromos szilárdságú megerősített szigeteléssel rendelkezik a tekercs és az érintkezők között. A relé minimum 10 millió mechanikus és 100.000 elektromos kapcsolási ciklust képes teljesíteni, ami rendkívüli megbízhatóságot és hosszú élettartamot jelez. A B10d érték 100.000, ami a biztonsági alkalmazásoknál fontos szempont. Az érintkezők között mikroleválasztás van, 1000 V AC dielektromos szilárdsággal.
A termék rendkívül sokoldalú kapcsolási képességekkel rendelkezik, akár 10 A-es áramerősséget is képes kapcsolni 250 V AC vagy 30 V DC feszültségen. A maximális kapcsolási teljesítmény 1250 VA AC vagy 150 W DC. A minimális kapcsolási kapacitás 50 mW 10 mA, 5 V DC esetén. A relé működési ideje mindössze 20 ms, a visszaállási idő szintén 20 ms, ami rendkívül gyors reagálást biztosít. A termék IP20-as védettségi fokozattal rendelkezik, és -40...+70 °C közötti működési hőmérséklet-tartományban használható. Vibrációállósága is kiemelkedő: 3 gn, +/- 1,5 mm amplitúdóval a 10...150 Hz frekvenciatartományban üzem közben.
A Schneider Electric RXG21BDPV relé csatlakoztatása rendkívül rugalmas, különböző vezetékméreteket támogat: 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) rugalmas érvéghüvellyel, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) rugalmas érvéghüvellyel, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) tömör vezeték érvéghüvely nélkül, vagy 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) tömör vezeték érvéghüvely nélkül. A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 61810-1, CSA C22.2 No 14, UL 508 és IEC 61984 szabványokat, valamint rendelkezik CSA, CE, EAC, UL és DNV tanúsítványokkal, ami garantálja a minőséget és a biztonságot különböző felhasználási területeken és piacokon. A Schneider Electric RXG21BDPV relé kompakt méretekkel rendelkezik, a főbb méretek milliméterben: 79,60 x 72 x 15,60.
Schneider Electric Harmony Electromechanical Relays - RXG21BDPV - RXG Interfész relé, 2CO, 5A, 24VDC, tesztgomb műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RXG sorozat
Terméktípus: Előre összeállított plug-in relé foglalattal
Relé típusa: Interfész relé
Érintkező típus és összetétel: 2 C/O (váltóérintkező)
Vezérlőáramkör feszültsége [Uc]: 24 V DC
Hagyományos zárt hőáram [Ithe]: 5 A
Kiegészítő adatok
Állapotjelző LED: Nincs
Elektromos tartósság: 100000 ciklus NO ellenállás terhelésnél 55 °C-on
100000 ciklus NC ellenállás terhelésnél 55 °C-on
Névleges szigetelési feszültség [Ui]: 250 V az IEC szerint
Kivehető jelölés: Van
Maximális kapcsolási feszültség: 250 V
Elengedési feszültség küszöbértéke: >= 0,1 Uc DC
Névleges üzemi áram [Ie]: 10 A 30 V (DC) esetén az UL szerint
10 A 30 V (DC) esetén az IEC szerint
10 A 250 V (AC) esetén az UL szerint
10 A 250 V (AC) esetén az IEC szerint
Terhelő áram: 5 A
Minimális kapcsolási kapacitás: 50 mW 10 mA, 5 V DC esetén
Maximális kapcsolási kapacitás: 1250 VA AC
150 W DC
Vezérlés típusa: Lezárható tesztgomb
Átlagos ellenállás: 1100 Ohm 23 °C +/- 10 % esetén
Érintkező ellenállása: 100 mOhm
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Elektromos szigetelési osztály: F osztály
Mechanikai tartósság: 10000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 1800 ciklus/óra terhelés alatt
<= 18000 ciklus/óra terhelés nélkül
Kihasználási együttható: 20 %
Működési idő: 20 ms
Visszaállási idő: 20 ms
Érintkező terminál elrendezés: Különálló
Dielektromos szilárdság: 1000 V AC az érintkezők között mikro leválasztással
1300 V a csatlakozók és az alap között alapszigetelés
3000 V a csatlakozók és az LTB terület között alapszigetelés
3000 V AC a pólusok között alapszigetelés
5000 V AC a tekercs és az érintkező között megerősített szigetelés
Névleges lökőfeszültség-állóság [Uimp]: 1200 V AC az érintkezők között mikro leválasztással
6000 V a tekercs és az érintkező között megerősített szigetelés
1500 V a csatlakozók és a ház között alapszigetelés
Túlfeszültség kategória: III
Védelmi kategória: RT I
Szennyezettségi fok: 2
Tesztszintek: A szint csoportos felszerelés
Eszközbemutatás: Teljes termék
Érintkező anyaga: Ezüst ötvözet (AgSnO2In2O3)
Csatlakozó alakja: Lapos (faston típus)
Környezet
Szabványok: IEC 61810-1
CSA C22.2 No 14
UL 508
IEC 61984
Terméktanúsítványok: CSA
CE
EAC
UL
DNV
Környezeti hőmérséklet tároláshoz: -40…85 °C
Környezeti hőmérséklet üzemeltetéshez: -40…70 °C
IP védelmi fokozat: IP20
Relatív páratartalom: 10…85 %
Rezgésállóság: 3 gn, amplitúdó = +/- 1,5 mm (f = 10…150 Hz) üzem közben
5 gn, amplitúdó = +/- 1,5 mm (f = 10…150 Hz) nem üzem közben
