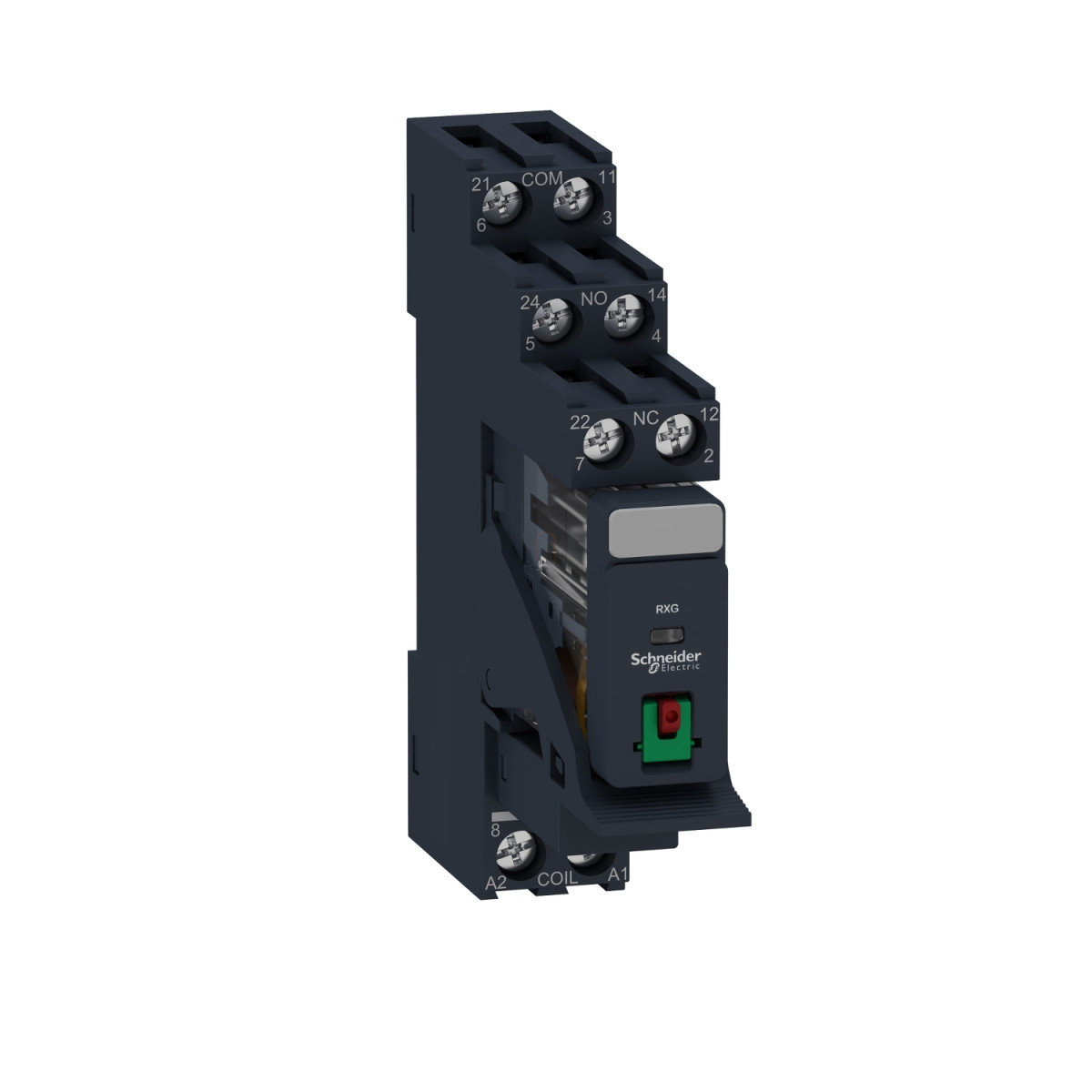

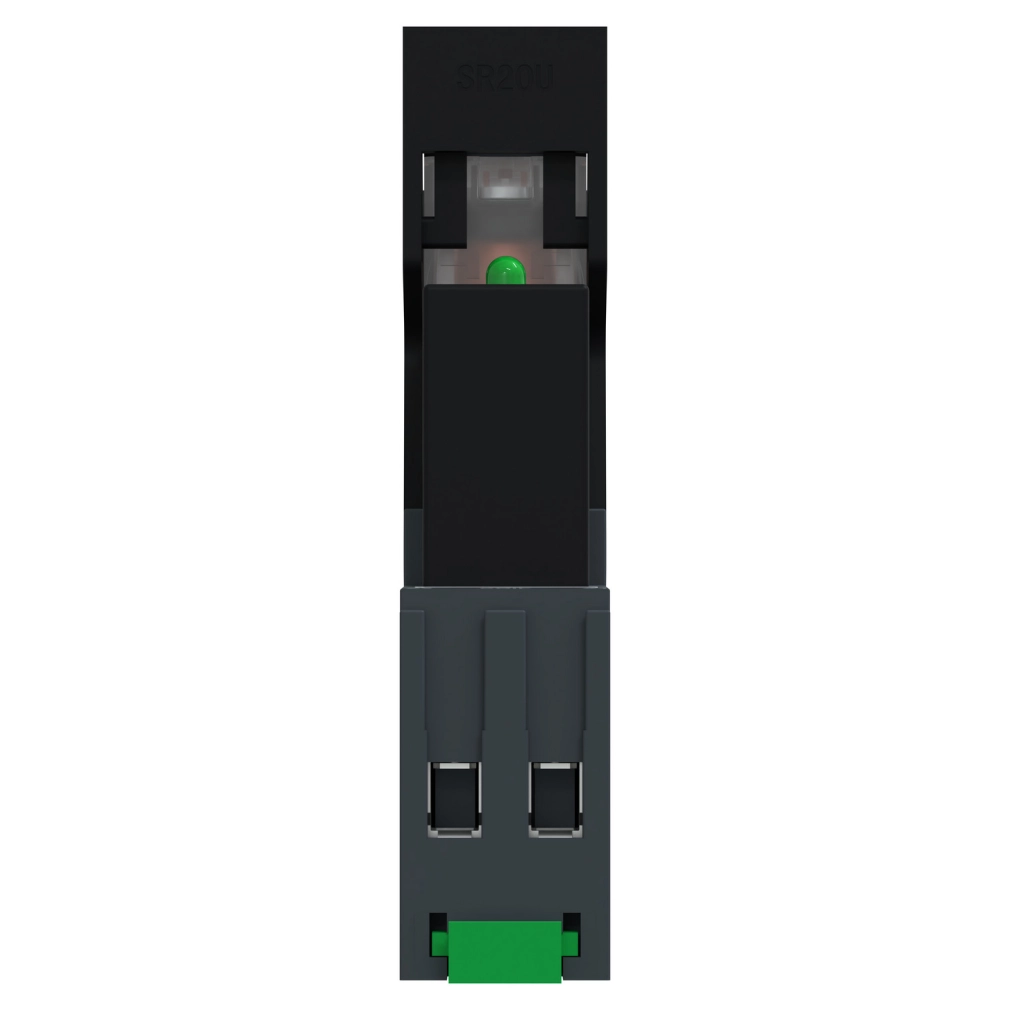

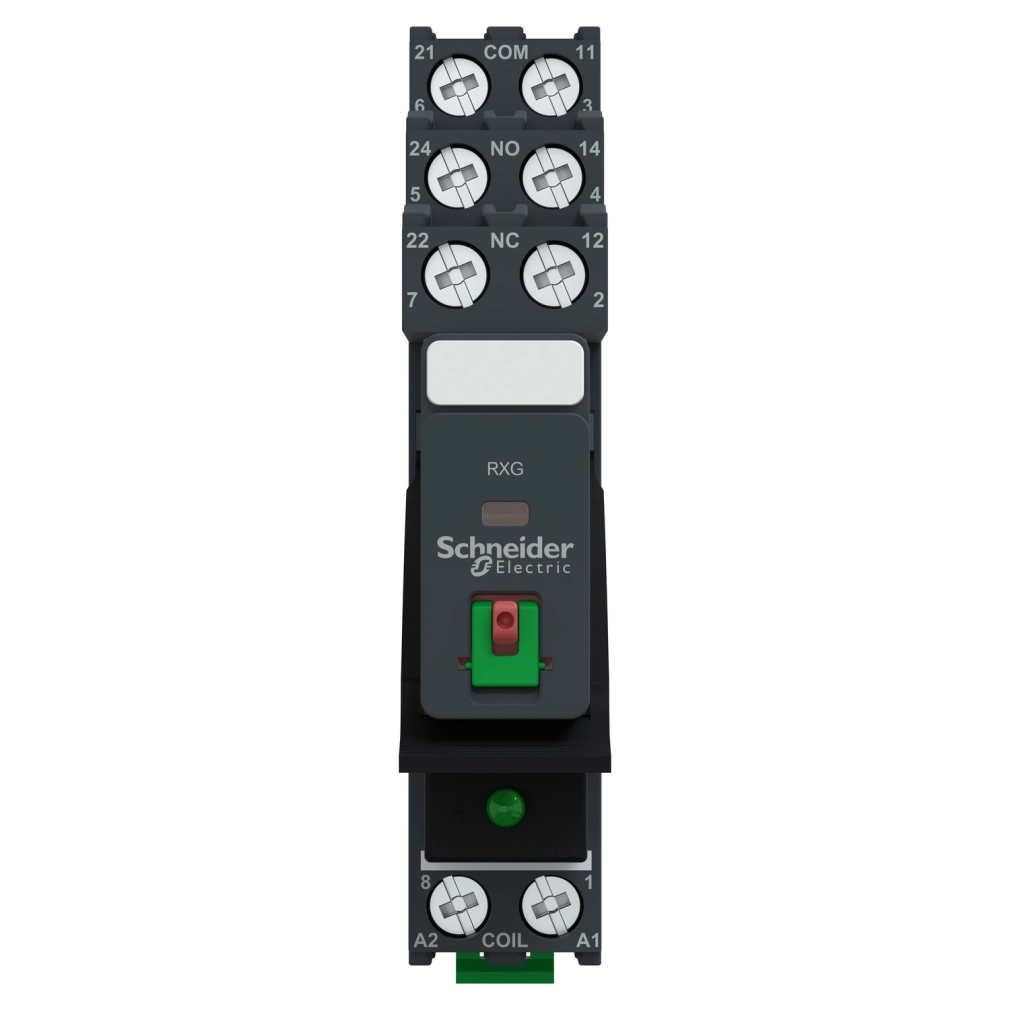

A Schneider Electric RXG21B7PV egy csúcsminőségű, előszerelt dugaszolható (plug-in) interfész relé foglalattal, amely a Harmony Elektromechanikus Relé termékcsalád része. Ez a kompakt vezérlőelem ideális választás ipari automatizálási rendszerekhez, kapcsolószekrényekhez és minden olyan alkalmazáshoz, ahol nagy megbízhatóságú vezérlőjeleket kell kapcsolni.
A RXG21B7PV relé számos kiemelkedő műszaki paraméterrel rendelkezik, amelyek biztosítják a hosszú élettartamot és a megbízható működést. A relé 2 C/O (váltóérintkező) kontaktussal van felszerelve, amelyek akár 5 amperes áramerősséget is képesek kapcsolni. A vezérlő áramkör feszültsége 24V AC, amely az ipari környezetben gyakran használt szabványos feszültségszintnek felel meg. A relé tartalmaz egy zárható tesztgombot is, amely lehetővé teszi a működés kényelmes ellenőrzését a berendezés üzemeltetése közben is, növelve a rendszer diagnosztikai képességeit és csökkentve a karbantartási időt.
A Schneider Electric RXG21B7PV kiváló elektromos paraméterekkel büszkélkedhet. A relé névleges szigetelési feszültsége 250V, amely megfelel az IEC szabványoknak. A relé képes akár 10A áram kapcsolására is 250V AC vagy 30V DC feszültségen, így széles körben alkalmazható különböző terhelési típusokhoz. Az érintkezők ezüst ötvözetből (AgSnO2In2O3) készülnek, ami biztosítja az optimális vezetőképességet és kopásállóságot. A készülék minimális kapcsolási teljesítménye 50 mW 10 mA és 5V DC esetén, míg a maximális kapcsolási teljesítménye eléri az 1250 VA-t AC terhelésnél és a 150 W-ot DC terhelésnél. Az átlagos tekercsellenállás 260 Ohm 23 °C-on, az érintkező ellenállás pedig mindössze 100 mOhm, ami kiváló kapcsolási tulajdonságokat biztosít.
A termék kiemelkedő megbízhatóságát igazolja az is, hogy mechanikai élettartama eléri a 10 millió kapcsolási ciklust, míg elektromos élettartama 100 000 ciklus ellenállásos terhelés esetén 55 °C-on. A biztonságtechnikai adatok alapján a B10d értéke 100 000, ami kritikus biztonsági alkalmazásoknál fontos szempont lehet. A relé működési ideje mindössze 20 ms, a visszaállási idő szintén 20 ms, ami gyors kapcsolási műveleteket tesz lehetővé. A működési hőmérséklet-tartomány -40...70 °C, a tárolási hőmérséklet pedig -40...85 °C között van, így a készülék szélsőséges környezeti feltételek mellett is megbízhatóan működik. Az IP20-as védettségi fokozat megfelelő védelmet nyújt a por és az érintés ellen zárt környezetben. A vibráció-ellenállás 3 gn, amplitúdó = +/- 1,5 mm (f = 10...150 Hz) működés közben, ami garantálja a stabil működést még rezgésnek kitett környezetben is, például gépek közelében vagy ipari létesítményekben.
Schneider Electric Harmony Electromechanical Relays - RXG21B7PV - RXG Interfész relé foglalattal, 2CO, 5A, 24VAC, tesztgomb műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Elektromechanikus Relék
Sorozatnév: RXG sorozat
Termék vagy komponens típusa: Előszerelt dugaszolható relé foglalattal
Relé típusa: Interfész relé
Érintkező típusa és összetétele: 2 C/O
Vezérlő áramkör feszültsége [Uc]: 24 V AC
Hagyományos zárt termikus áram [Ithe]: 5 A
Kiegészítő jellemzők
Állapotjelző LED: Nincs
Elektromos élettartam: 100000 ciklus NO ellenállásos terhelésre 55 °C-on
100000 ciklus NC ellenállásos terhelésre 55 °C-on
Névleges szigetelési feszültség [Ui]: 250 V az IEC szerint
Levehető jelölés: Van
Maximális kapcsolási feszültség: 250 V
Elengedési feszültségküszöb: >= 0.3 Uc AC
Névleges üzemi áram [Ie]: 10 A 30 V (DC) esetén az UL szerint
10 A 30 V (DC) esetén az IEC szerint
10 A 250 V (AC) esetén az UL szerint
10 A 250 V (AC) esetén az IEC szerint
Terhelési áram: 5 A
Minimális kapcsolási kapacitás: 50 mW 10 mA, 5 V DC esetén
Maximális kapcsolási kapacitás: 1250 VA AC
150 W DC
Vezérlés típusa: Zárható tesztgomb
Átlagos ellenállás: 260 Ohm 23 °C +/- 10 % esetén
Érintkező ellenállás: 100 mOhm
Szigetelési ellenállás: 1000 MOhm 500 V DC esetén
Elektromos szigetelési osztály: F osztály
Mechanikai élettartam: 10000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 1800 ciklus/óra terhelés alatt
<= 18000 ciklus/óra terhelés nélkül
Kihasználási együttható: 20 %
Működési idő: 20 ms
Visszaállási idő: 20 ms
Környezeti jellemzők
Szabványok: IEC 61810-1, CSA C22.2 No 14, UL 508, IEC 61984
Terméktanúsítványok: EAC, CSA, UL, CE, DNV
Környezeti hőmérséklet tároláshoz: -40…85 °C
Környezeti hőmérséklet üzemeltetéshez: -40…70 °C
IP védettségi fokozat: IP20
Relatív páratartalom: 10…85 %
Rezgésállóság: 3 gn, amplitúdó = +/- 1,5 mm (f = 10…150 Hz) üzem közben
5 gn, amplitúdó = +/- 1,5 mm (f = 10…150 Hz) nem üzemelés közben
