A Schneider Electric Harmony RXG15P7 egy magas megbízhatóságú, ipari minőségű interface relé, amely az elektromechanikus relék családjába tartozik. Ez a 230V AC vezérlésű relé kompakt kialakításával és kiváló villamos jellemzőivel ideális választás különböző vezérlési alkalmazásokhoz az ipari automatizálásban, épületgépészetben és kapcsolószekrényekben.

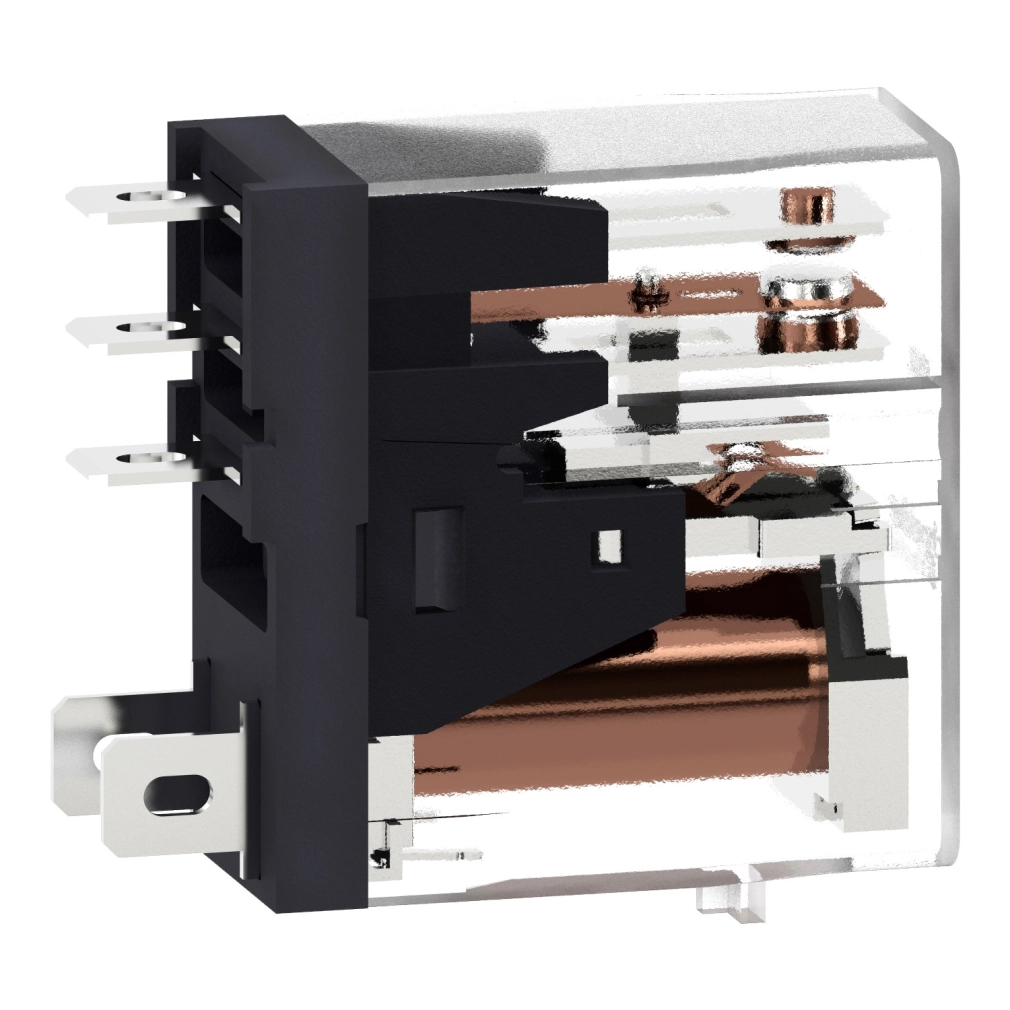

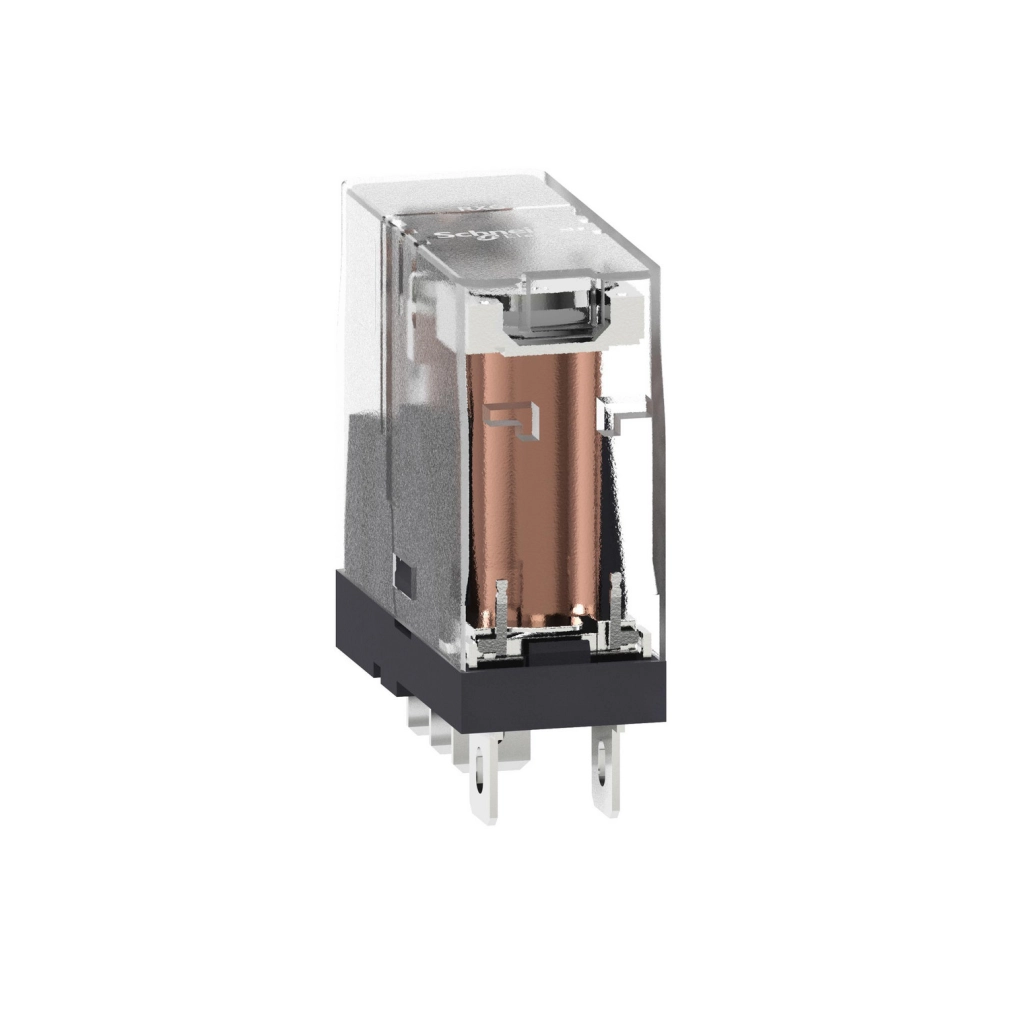

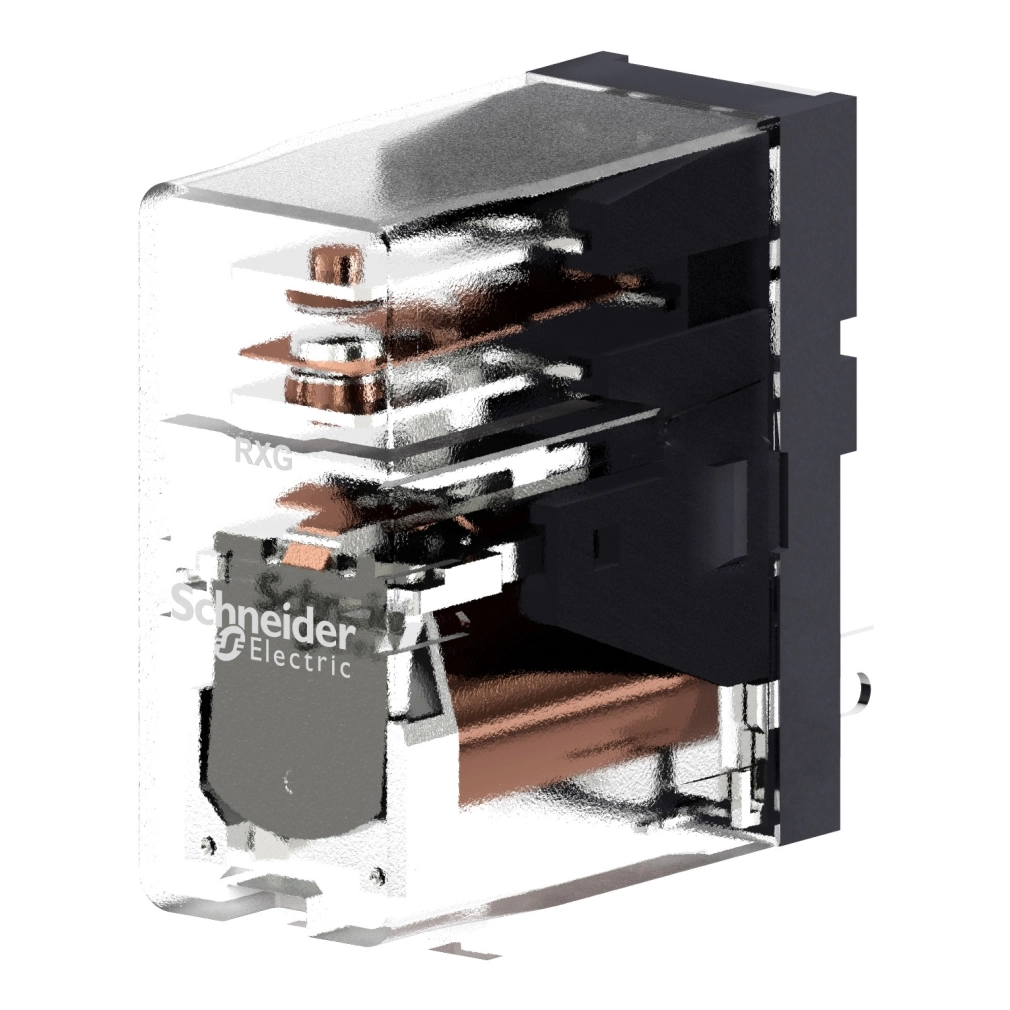

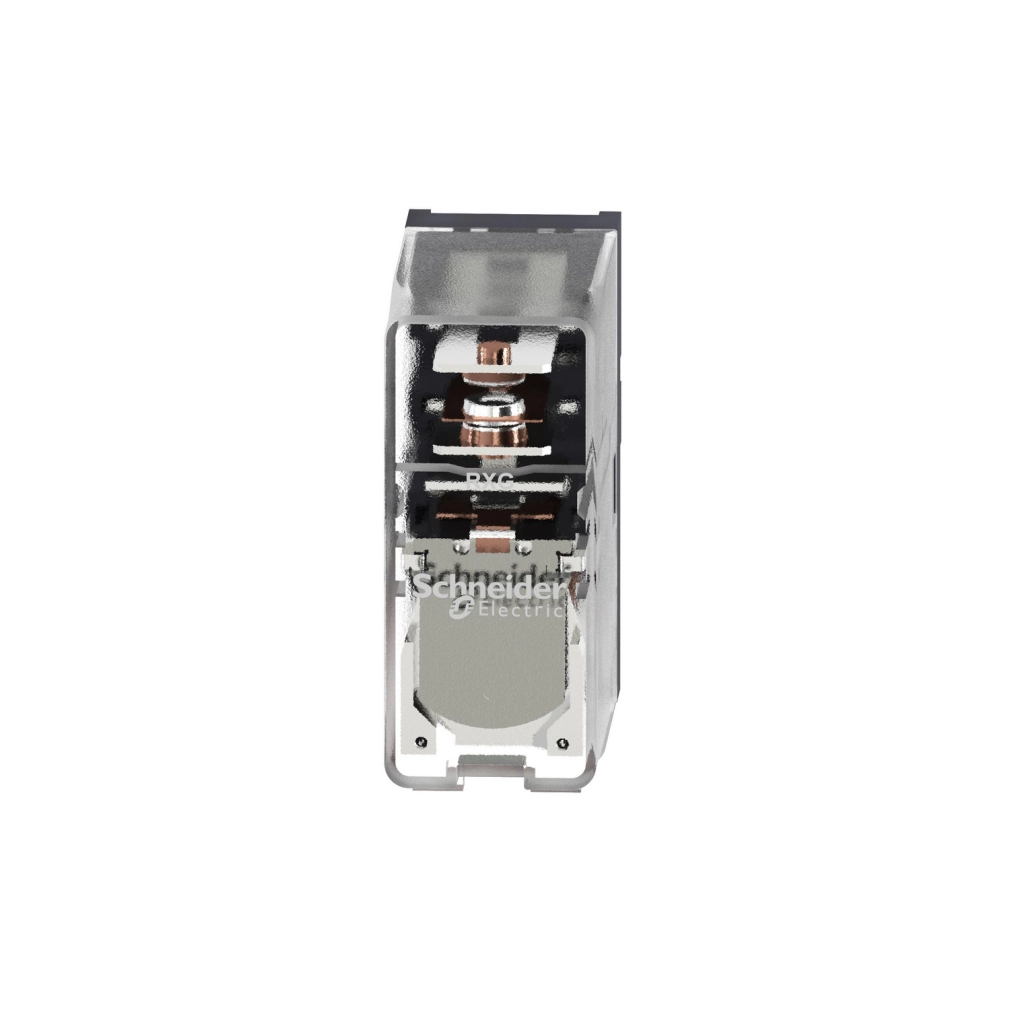

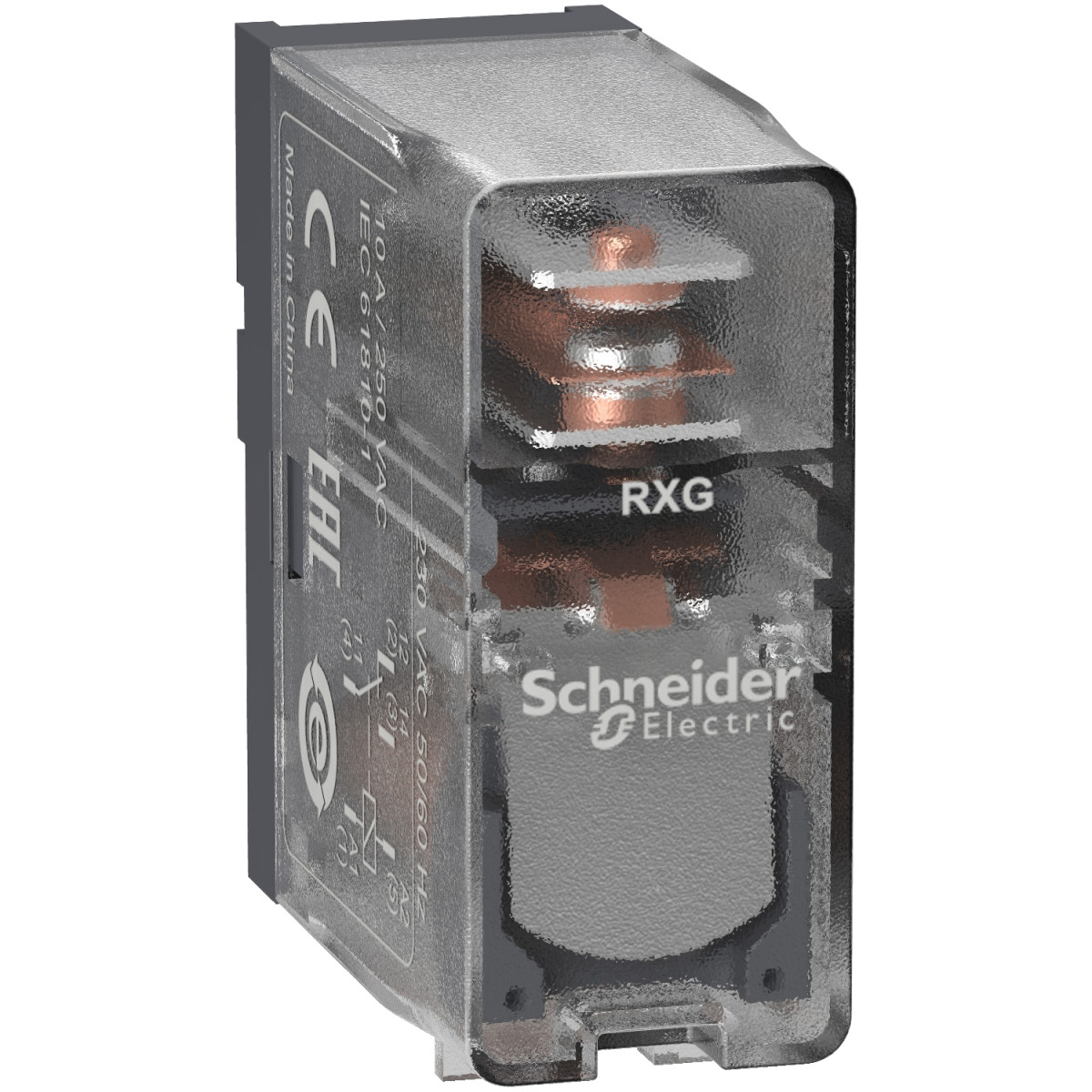

A RXG15P7 modell egy váltóérintkezővel (1CO/1RT) rendelkezik, amely akár 10A áramerősséget is képes kapcsolni. A relé átlátszó burkolattal készül, ami lehetővé teszi a belső állapot vizuális ellenőrzését, ugyanakkor nem tartalmaz LED-es állapotjelzést. A termék további előnye, hogy nem rendelkezik zárolható tesztgombbal, ami bizonyos alkalmazásokban előnyös lehet a véletlen működtetés elkerülése érdekében. Az RXG15P7 relét 230V AC vezérlőfeszültséggel kell működtetni, ugyanakkor a katalógusban látható, hogy a termékcsaládban más vezérlőfeszültségű változatok is elérhetők.
A relé villamos jellemzői kiemelkedőek: 10A konvencionális zárt termikus árammal rendelkezik -40°C és 55°C közötti hőmérséklettartományban. A kapcsolási kapacitás maximálisan 2500 VA, a minimális kapcsolási teljesítmény pedig 500 mW (100 mA, 5 V DC). A termék nagy elektromos tartósságot kínál, mind az NO, mind az NC érintkezők esetében 100 000 ciklust garantál 55°C-on rezisztív terhelés mellett. A maximális kapcsolási feszültség 250V AC vagy 30V DC lehet, és akár 1800 ciklus/óra terhelés mellett, vagy 18000 ciklus/óra terhelés nélküli működési sebességre képes. A működési idő 20 ms, a visszaállási idő szintén 20 ms.
A Schneider Electric RXG15P7 relé szigetelési tulajdonságai is kiemelkedőek. A névleges szigetelési feszültség 250V az IEC szabványnak megfelelően, illetve 300V a CSA és UL szabványok szerint. A dielektromos szilárdság 1000V AC az érintkezők között mikro-leválasztással, illetve 5000V AC a tekercs és az érintkező között megerősített szigeteléssel. A lökőfeszültség-állóság 1200V AC az érintkezők között mikro-leválasztással, 6000V a tekercs és érintkező között megerősített szigeteléssel, valamint 1500V a csatlakozók és a ház között alapszigetelésssel. Az érintkezők anyaga ezüst ötvözet (AgSnO2In2O3), ami kiváló elektromos vezetőképességet és tartósságot biztosít.
A relé környezeti jellemzői is figyelemre méltóak: -40°C és 70°C közötti üzemi hőmérsékleten használható, IP40 védettséggel rendelkezik, és 10-85% relatív páratartalom mellett működtethető. Rezgésállósága működés közben 3g (amplitúdó = +/- 0,75 mm, f = 10-150 Hz), nem működő állapotban pedig 5g. A mechanikai tartóssága rendkívül magas, 10 millió kapcsolási ciklust garantál. A termék számos nemzetközi szabványnak megfelel, többek között IEC 61810-1, CSA C22.2 No 14, UL 508, és rendelkezik UL, CSA, EAC, CE és DNV tanúsítványokkal, ami széles körű globális alkalmazhatóságot biztosít.
Schneider Electric Harmony Electromechanical Relays - RXG15P7 - RXG Interfész relé, 1CO, 10A, 230VAC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RXG sorozat
Termék típusa: Dugaszolható relé
Relé típusa: Interfész relé
Érintkezők típusa és összetétele: 1 C/O (váltóérintkező)
Vezérlő áramkör feszültsége [Uc]: 24 V AC
Hagyományos zárt termikus áram [Ithe]: 10 A -40...55 °C hőmérsékleten
Kiegészítő jellemzők
Állapotjelző LED: Nincs
Elektromos tartósság: 100000 ciklus NO rezisztív terhelés esetén 55 °C-on
100000 ciklus NC rezisztív terhelés esetén 55 °C-on
Névleges szigetelési feszültség [Ui]: 250 V IEC szerint
300 V CSA szerint
300 V UL szerint
Eltávolítható felirat: Nincs
Maximális kapcsolási feszültség: 250 V AC
30 V DC
Elengedési feszültség küszöbérték: >= 0,3 Uc AC
Névleges üzemi áram [Ie]: 10 A 30 V (DC) esetén UL szerint
10 A 30 V (DC) esetén IEC szerint
10 A 250 V (AC) esetén UL szerint
10 A 250 V (AC) esetén IEC szerint
Terhelési áram: 10 A 250 V AC esetén
Minimális kapcsolási kapacitás: 500 mW 100 mA, 5 V DC esetén
Maximális kapcsolási kapacitás: 2500 VA
Vezérlés típusa: Zárolható tesztgomb nélküli
Átlagos ellenállás: 23500 Ohm 23 °C-on +/- 15 %
Érintkező ellenállás: 100 mOhm
Szigetelési ellenállás: 1000 MOhm 500 V DC esetén
Elektromos szigetelési osztály: F osztály
Mechanikai tartósság: 10000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Működési jellemzők
Működési sebesség: <= 1800 ciklus/óra terhelés mellett
<= 18000 ciklus/óra terhelés nélkül
Kihasználtsági tényező: 20 %
Működési idő: 20 ms
Visszaállítási idő: 20 ms
Dielektromos szilárdság: 1000 V AC érintkezők között mikro-leválasztással
5000 V AC tekercs és érintkező között megerősített szigeteléssel
Névleges lökőfeszültség-állóság [Uimp]: 1200 V AC érintkezők között mikro-leválasztással
6000 V tekercs és érintkező között megerősített szigeteléssel
1500 V csatlakozók és ház között alapszigeteléssel
Túlfeszültség kategória: III
Védelem kategória: RT I
Szennyezettségi fok: 2
Vizsgálati szintek: A szint csoportos szerelés
Eszköz bemutatása: Teljes termék
Érintkezők anyaga: Ezüst ötvözet (AgSnO2In2O3)

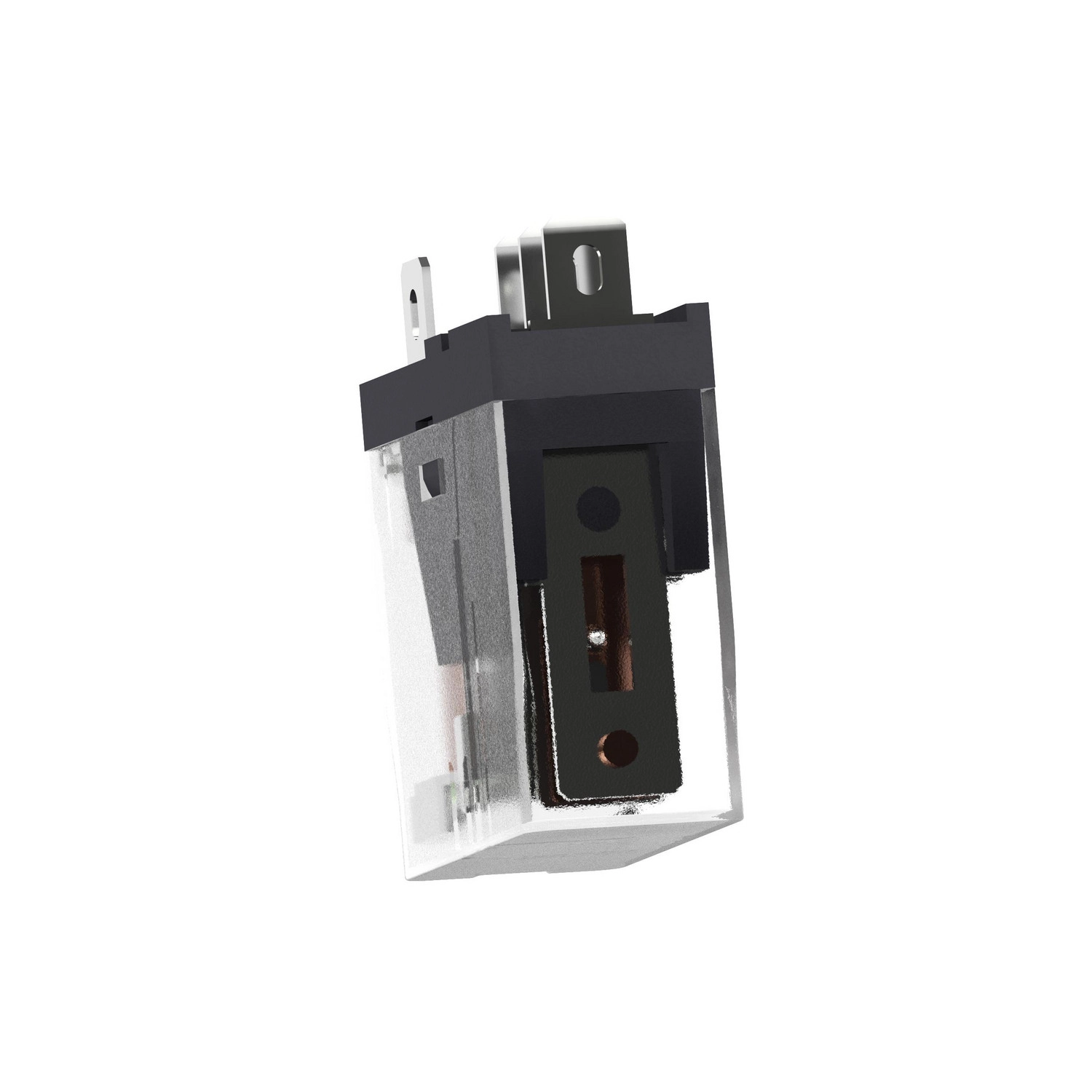

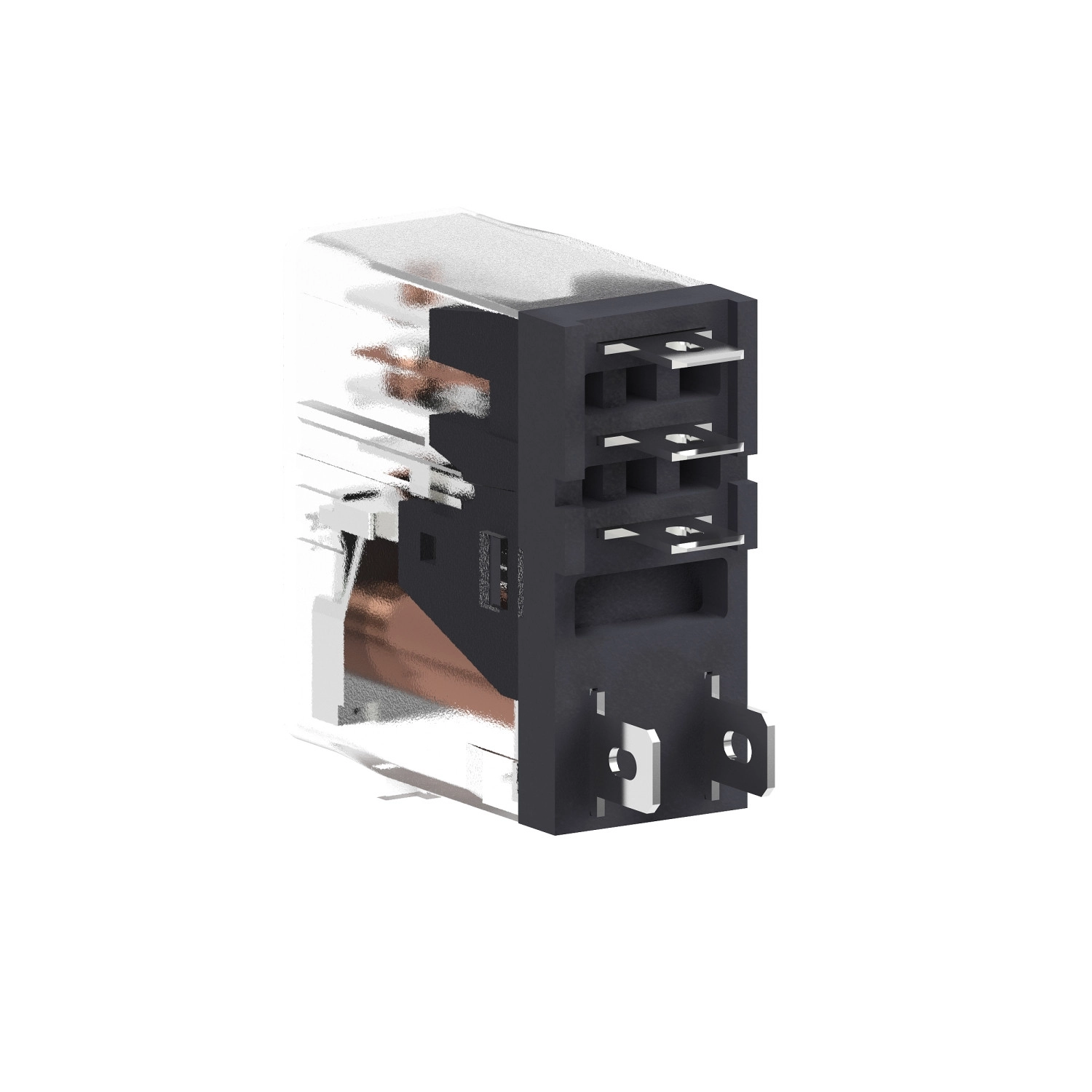

Csatlakozó alakja: Lapos (faston típusú)
Környezeti jellemzők
Szabványok: IEC 61810-1
CSA C22.2 No 14
UL 508
Terméktanúsítványok: UL
CSA
EAC
CE
DNV
Környezeti hőmérséklet tároláshoz: -40...85 °C
Környezeti hőmérséklet üzemeltetéshez: -40...70 °C
IP védettségi fokozat: IP40
Relatív páratartalom: 10...85 %
Rezgésállóság: 3 gn, amplitúdó = +/- 0,75 mm (f = 10...150 Hz) működés közben
5 gn, amplitúdó = +/- 0,75 mm (f = 10...150 Hz) nem működő állapotban
