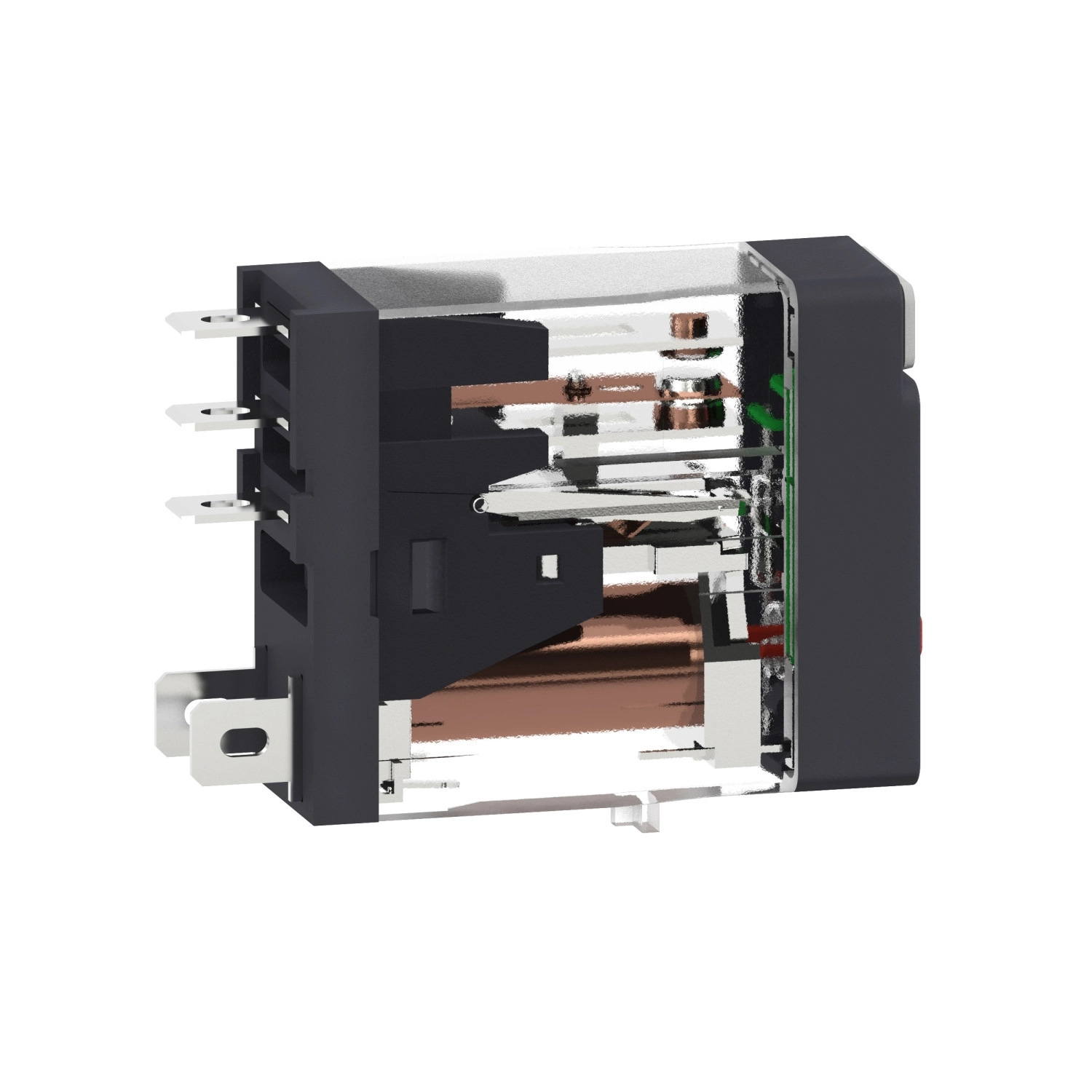

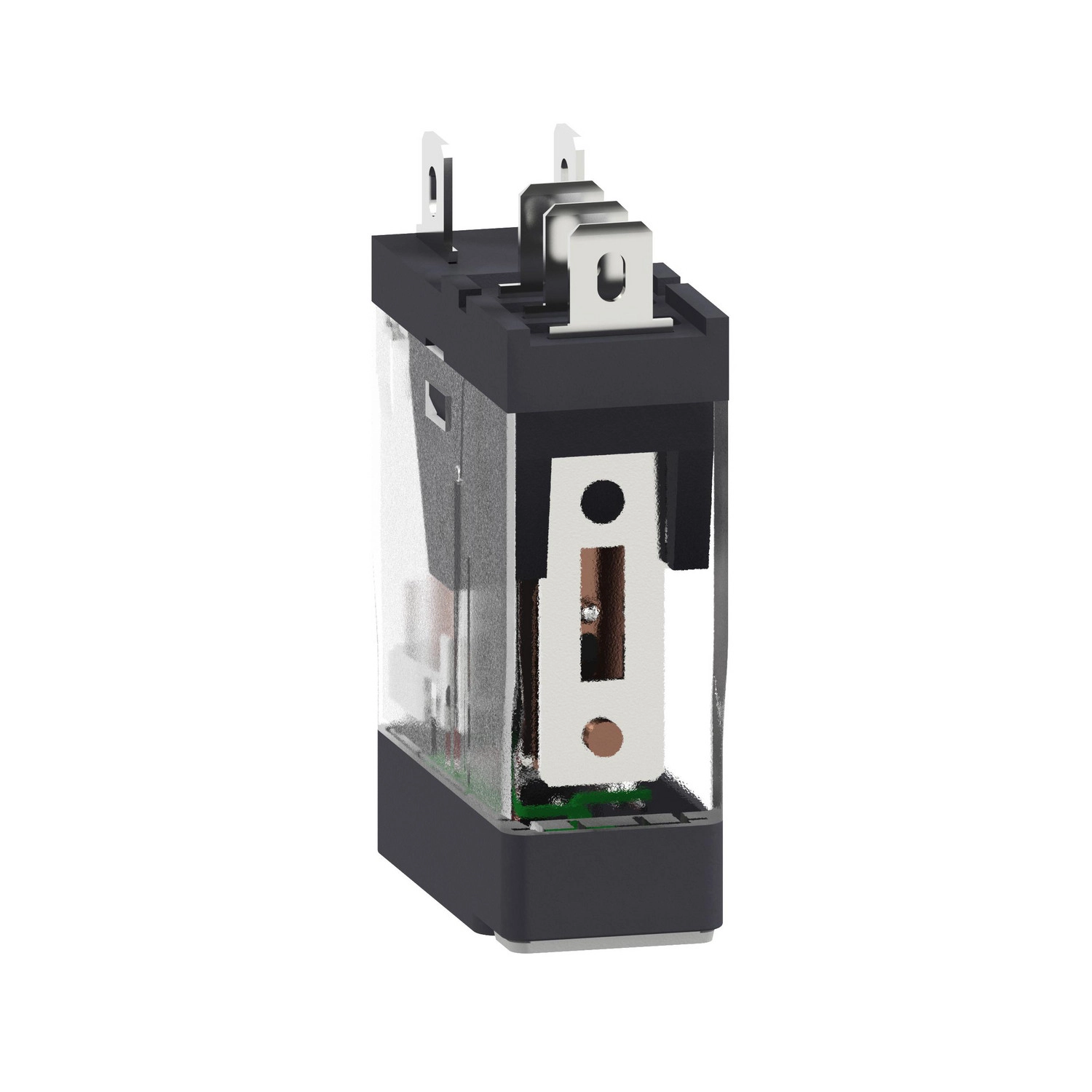

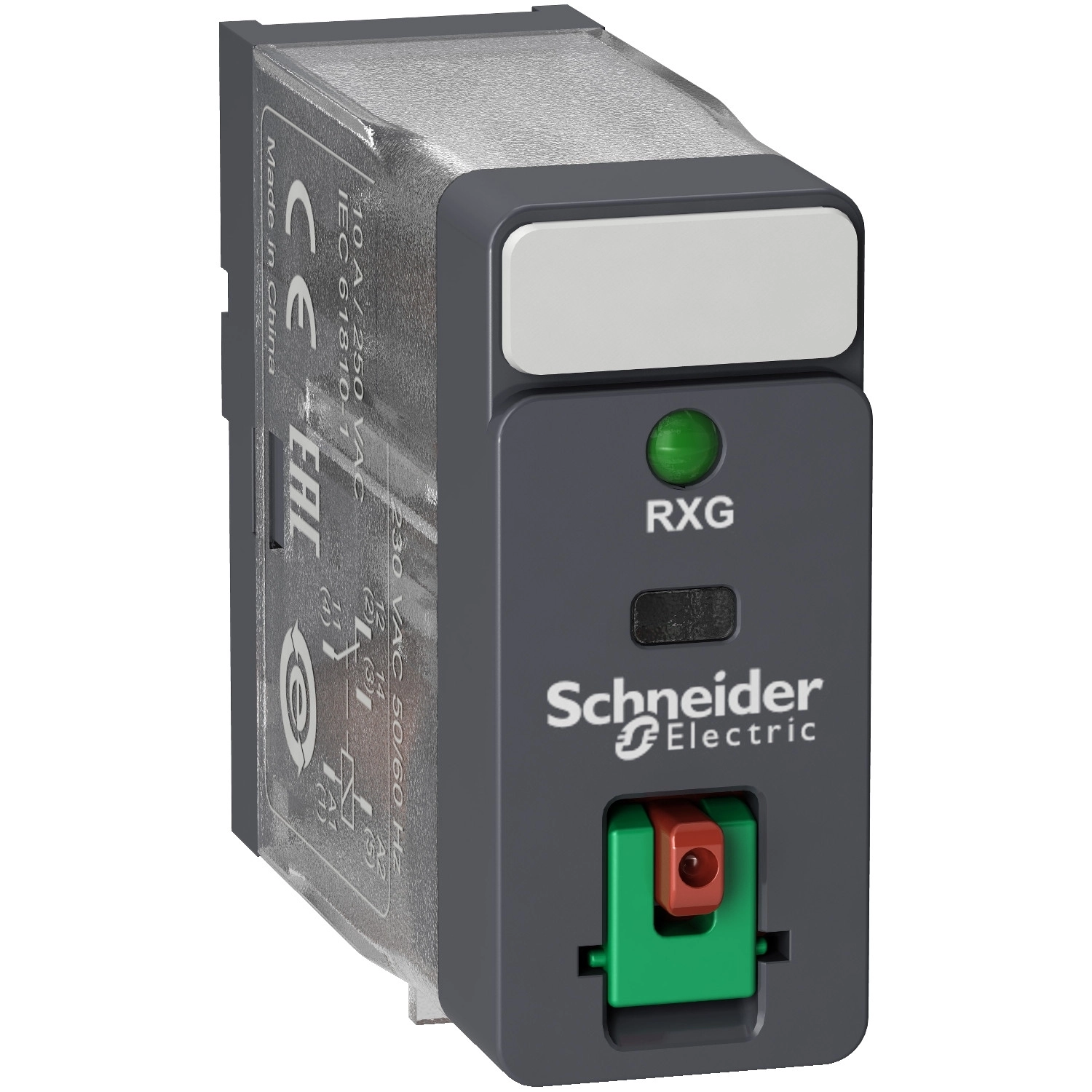

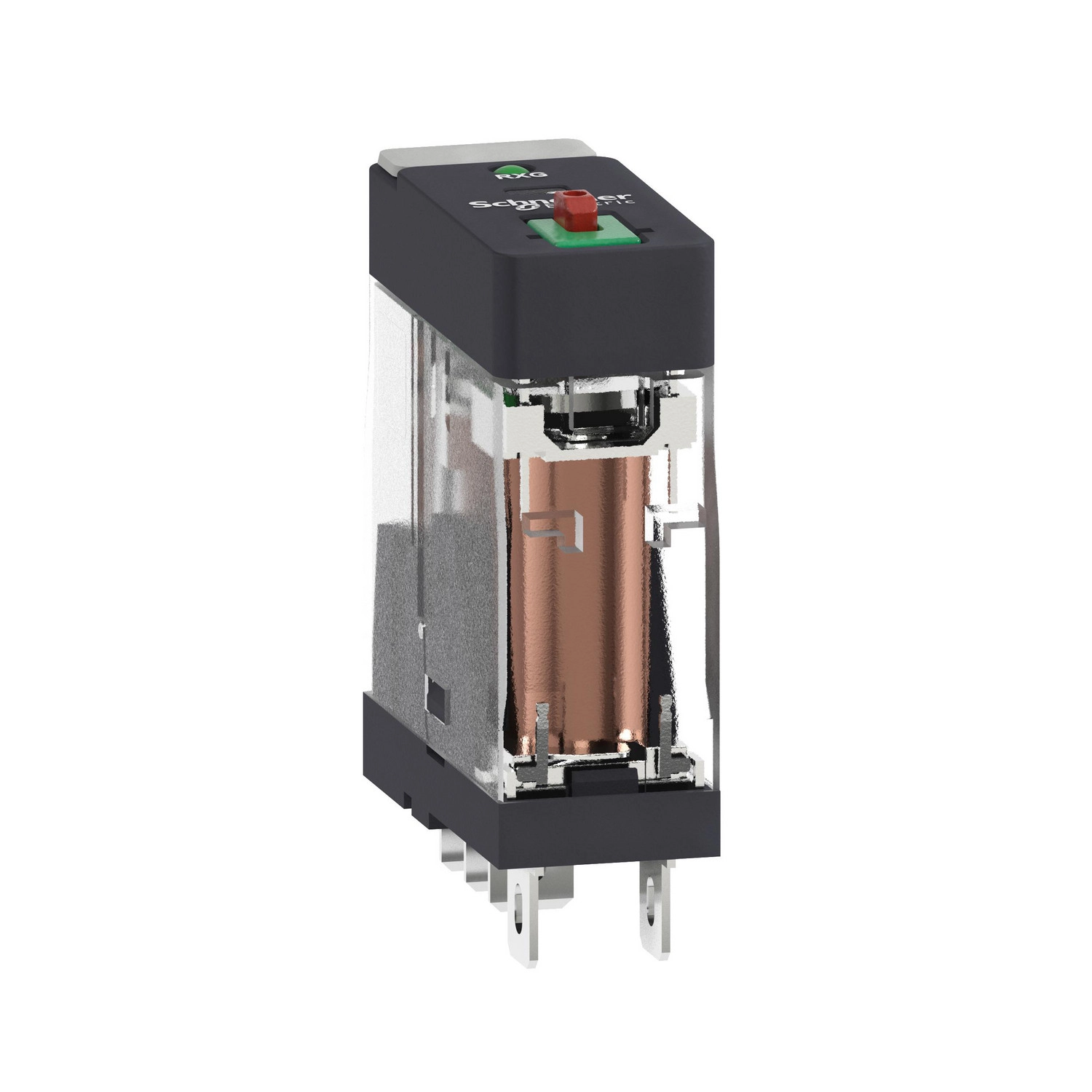

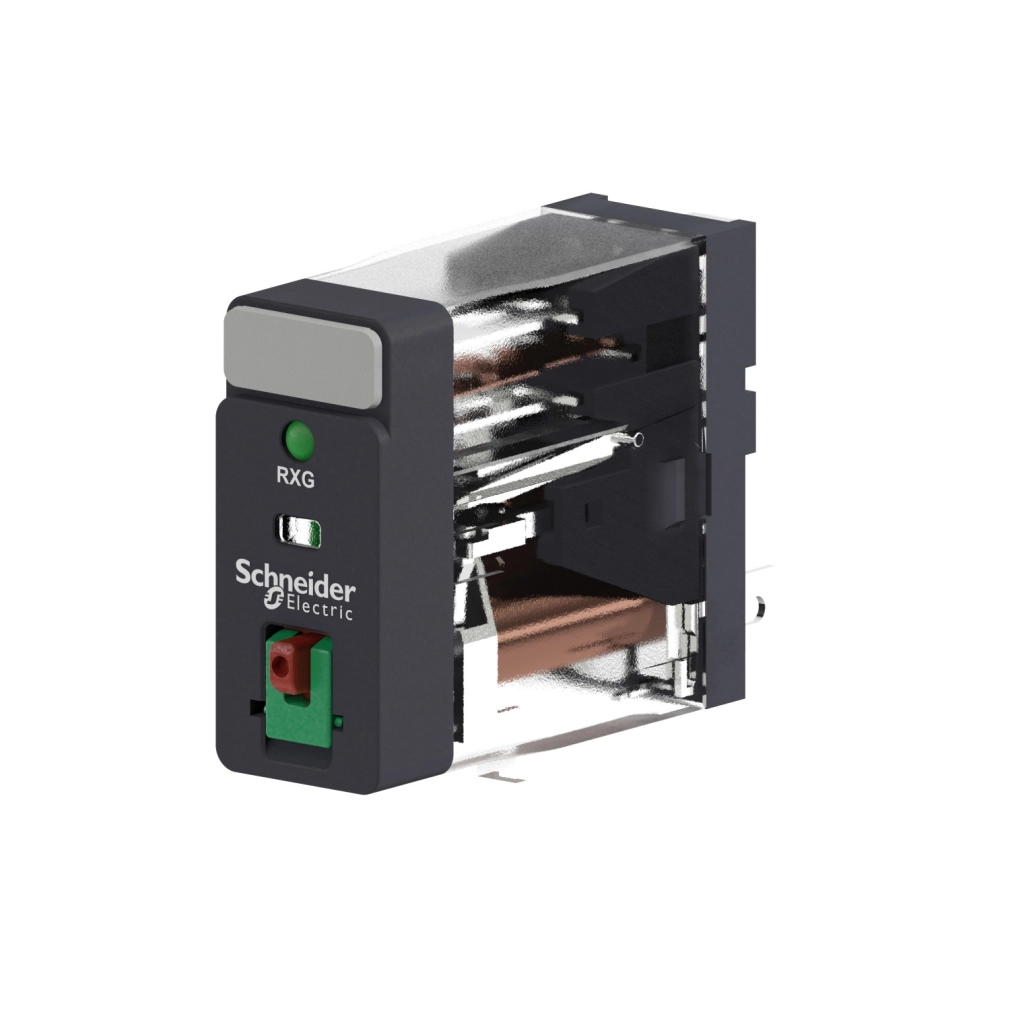

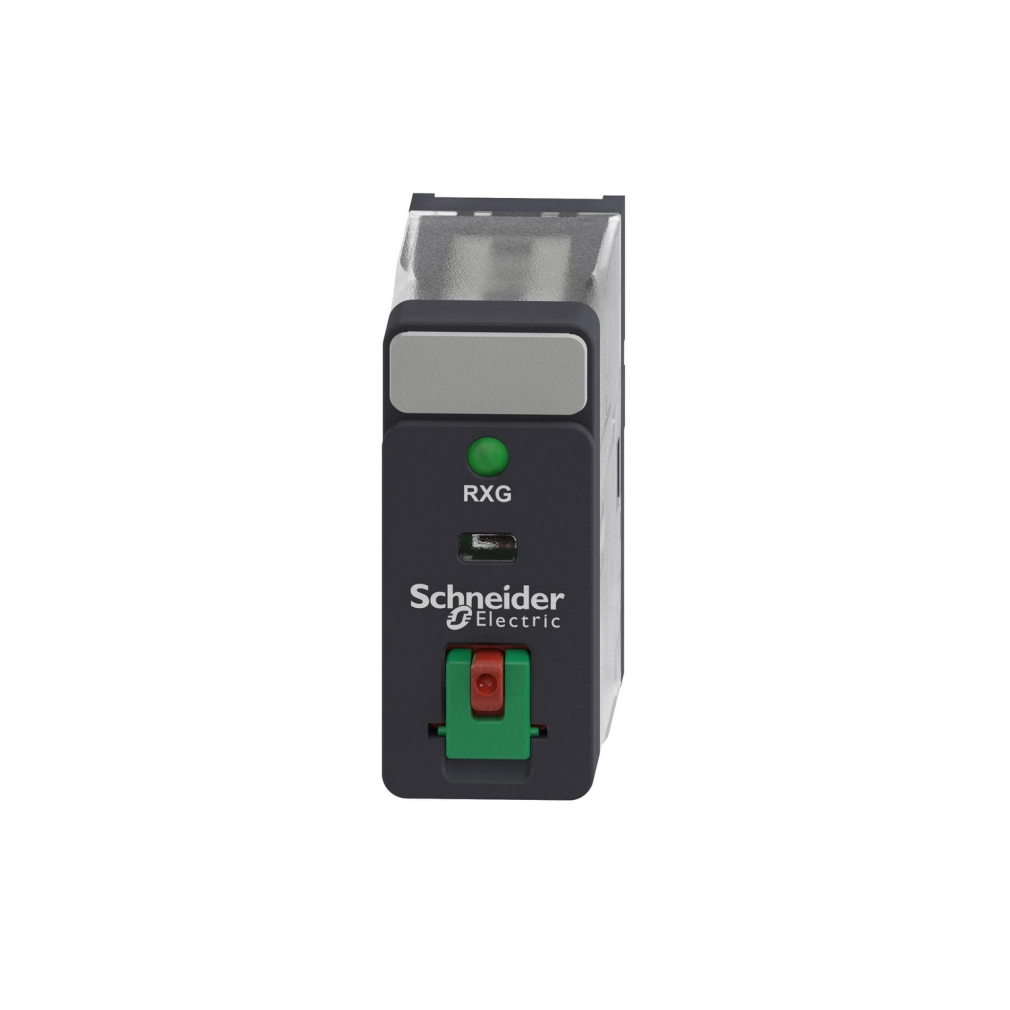

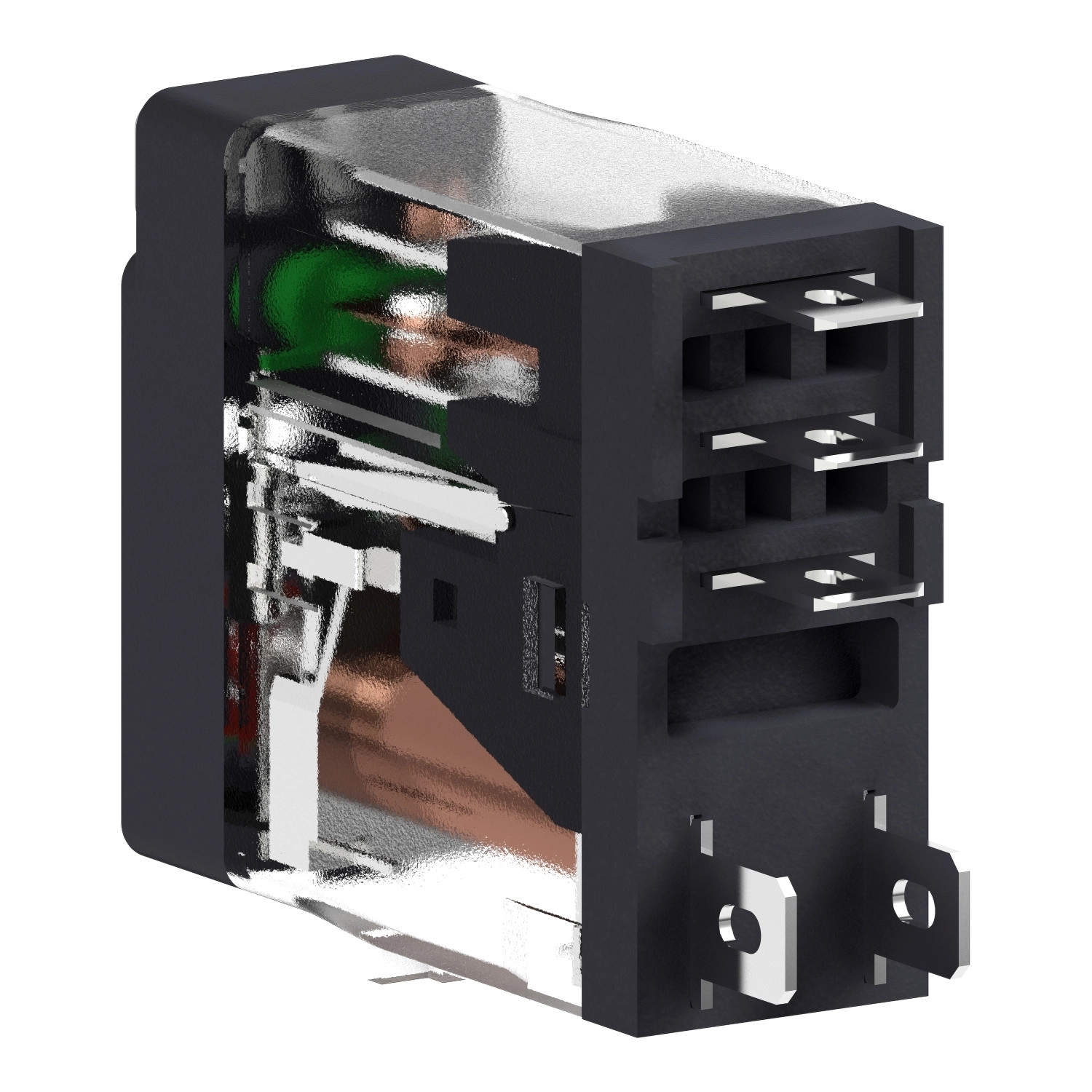

A Schneider Electric Harmony Electromechanical Relays sorozatú RXG12P7 interfész relé egy kompakt, nagy teljesítményű elektromechanikai kapcsolóeszköz, amely ideális ipari automatizálási és vezérlési alkalmazásokhoz. Ez a 230V AC vezérlőfeszültséggel rendelkező modell kiváló választás, ha megbízható és hosszú élettartamú kapcsolási megoldásra van szükséged.
Az RXG12P7 relé 1 váltóérintkezővel (1 C/O) rendelkezik, amely 10A áramerősség kapcsolására képes -40°C és 55°C közötti hőmérséklettartományban. A készülék megjelenése letisztult és funkcionális, LED-es állapotjelzéssel és zárolható tesztgombbal ellátott, amely lehetővé teszi a relé működésének gyors ellenőrzését és tesztelését a rendszer leállítása nélkül. A tesztgomb segítségével könnyen ellenőrizhető a kapcsolási funkció, ami csökkenti a hibaelhárítási időt és növeli a rendszer megbízhatóságát.
A műszaki paraméterek terén az RXG12P7 kiemelkedő teljesítményt nyújt. Maximális kapcsolási feszültsége 250V AC vagy 30V DC, míg a névleges üzemi áram mindkét esetben 10A. A relé rendkívül strapabíró, élettartama mechanikai szempontból 10 millió kapcsolási ciklus, míg elektromos élettartama ellenállásterhelésnél 100.000 ciklus (55°C-on). Az elektromos szigetelési osztálya F, ami magas hőmérsékleti ellenállást és kiváló szigetelési tulajdonságokat biztosít. A minimum kapcsolási kapacitása 500 mW 100 mA és 5V DC mellett, maximum kapcsolási kapacitása pedig 2500 VA. A relé kiemelkedő érintkezési ellenállása mindössze 100 mOhm, szigetelési ellenállása pedig 1000 MOhm 500V DC mellett.
A készülék működési sebessége kiváló, működési ideje mindössze 20 ms, visszaállási ideje szintén 20 ms. Használható akár 1800 ciklus/óra sebességgel terhelés alatt, és 18000 ciklus/óra sebességgel terhelés nélkül. A relé kihasználási együtthatója 20%. Dielektromos szilárdsága kiemelkedő: 1000V AC az érintkezők között mikro-leválasztással, 5000V AC a tekercs és érintkező között megerősített szigeteléssel, és 1300V AC a csatlakozók és a ház között alapszigeléssel. A névleges lökőfeszültség-állóság értékei: 1200V AC az érintkezők között mikro-leválasztással, 6000V az tekercs és érintkező között megerősített szigeteléssel, és 1500V a csatlakozók és a ház között alapszigeléssel.
Az RXG12P7 relé a túlfeszültség-kategória III-ba tartozik, védelmi kategóriája RT I, szennyezettségi foka 2, tesztelési szintje pedig az A szint csoportos felszereléshez. Az érintkezők anyaga kiváló minőségű ezüst ötvözet (AgSnO2In2O3), ami hosszú élettartamot és megbízható kapcsolást biztosít. A csatlakozók kialakítása lapos (faston típusú), ami gyors és biztonságos csatlakoztatást tesz lehetővé. A relé IP40 védettségi fokozattal rendelkezik, ami megfelelő védelmet nyújt a por és a szilárd tárgyak ellen, miközben a működési hőmérséklet-tartománya -40°C és 70°C között van, tárolási hőmérséklet-tartománya pedig -40°C és 85°C között. A relatív páratartalom tűrése 10-85% között van.
Schneider Electric Harmony Electromechanical Relays - RXG12P7 - RXG Interfész relé, 1CO, 10A, 230VAC, tesztgomb, LED műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RXG sorozat
Termék vagy komponens típusa: Dugaszolható relé
Relé típusa: Interfész relé
Érintkezők típusa és összetétele: 1 C/O
Vezérlőáramkör feszültsége: 230 V AC
Hagyományos zárt termikus áram: 10 A -40...55 °C-nál
Helyi jelzés: Zászló
Kiegészítő adatok
Állapotjelző LED: Van
Elektromos élettartam: 100000 ciklus NO ellenállásos terhelésnél 55 °C-on
100000 ciklus NC ellenállásos terhelésnél 55 °C-on
Névleges szigetelési feszültség: 250 V az IEC szerint
300 V a CSA szerint
300 V az UL szerint
Levehető jelölés: Van
Maximális kapcsolási feszültség: 250 V AC
30 V DC
Elengedési feszültség küszöbérték: >= 0,3 Uc AC
Névleges üzemi áram: 10 A 30 V (DC) esetén az UL szerint
10 A 30 V (DC) esetén az IEC szerint
10 A 250 V (AC) esetén az UL szerint
10 A 250 V (AC) esetén az IEC szerint
Terhelőáram: 10 A 250 V AC esetén
Minimum kapcsolási kapacitás: 500 mW 100 mA, 5 V DC esetén
Maximum kapcsolási kapacitás: 2500 VA
Vezérlés típusa: Zárolható tesztgomb
Átlagos ellenállás: 23500 Ohm 23 °C-nál +/- 15 %
Érintkezési ellenállás: 100 mOhm
Szigetelési ellenállás: 1000 MOhm 500 V DC esetén
Elektromos szigetelési osztály: F osztály
Mechanikai élettartam: 10000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Működési jellemzők
Működési frekvencia: <= 1800 ciklus/óra terhelés alatt
<= 18000 ciklus/óra terhelés nélkül
Kihasználási együttható: 20 %
Működési idő: 20 ms
Visszaállási idő: 20 ms
Dielektromos szilárdság: 1000 V AC az érintkezők között mikro-leválasztással
5000 V AC a tekercs és érintkező között megerősített szigeteléssel
1300 V AC a csatlakozók és a ház között alapszigeléssel
Névleges lökőfeszültség-állóság: 1200 V AC az érintkezők között mikro-leválasztással
6000 V a tekercs és érintkező között megerősített szigeteléssel
1500 V a csatlakozók és a ház között alapszigeléssel
Túlfeszültség kategória: III
Védelmi kategória: RT I
Szennyezettségi fok: 2
Tesztelési szintek: A szint csoportos felszerelés
Eszköz bemutatása: Teljes termék
Érintkezők anyaga: Ezüst ötvözet (AgSnO2In2O3)
Csatlakozótüske alakja: Lapos (faston típus)
Nettó tömeg: 0,02 kg
Környezeti feltételek
Szabványok: IEC 61810-1
CSA C22.2 No 14
UL 508
Terméktanúsítványok: CSA
EAC
UL
CE
DNV
Környezeti hőmérséklet tároláshoz: -40...85 °C
Környezeti hőmérséklet működéshez: -40...70 °C
IP védettségi fokozat: IP40
Relatív páratartalom: 10...85 %
Rezgésállóság: 3 gn, amplitúdó = +/- 0,75 mm (f = 10...150 Hz) működés közben
5 gn, amplitúdó = +/- 0,75 mm (f = 10...150 Hz) nem működés közben
Tekercs működési tartománya
A megengedett működési tartomány: 0,8 - 1,1 Uc, környezeti hőmérséklet -40°C és +70°C között
