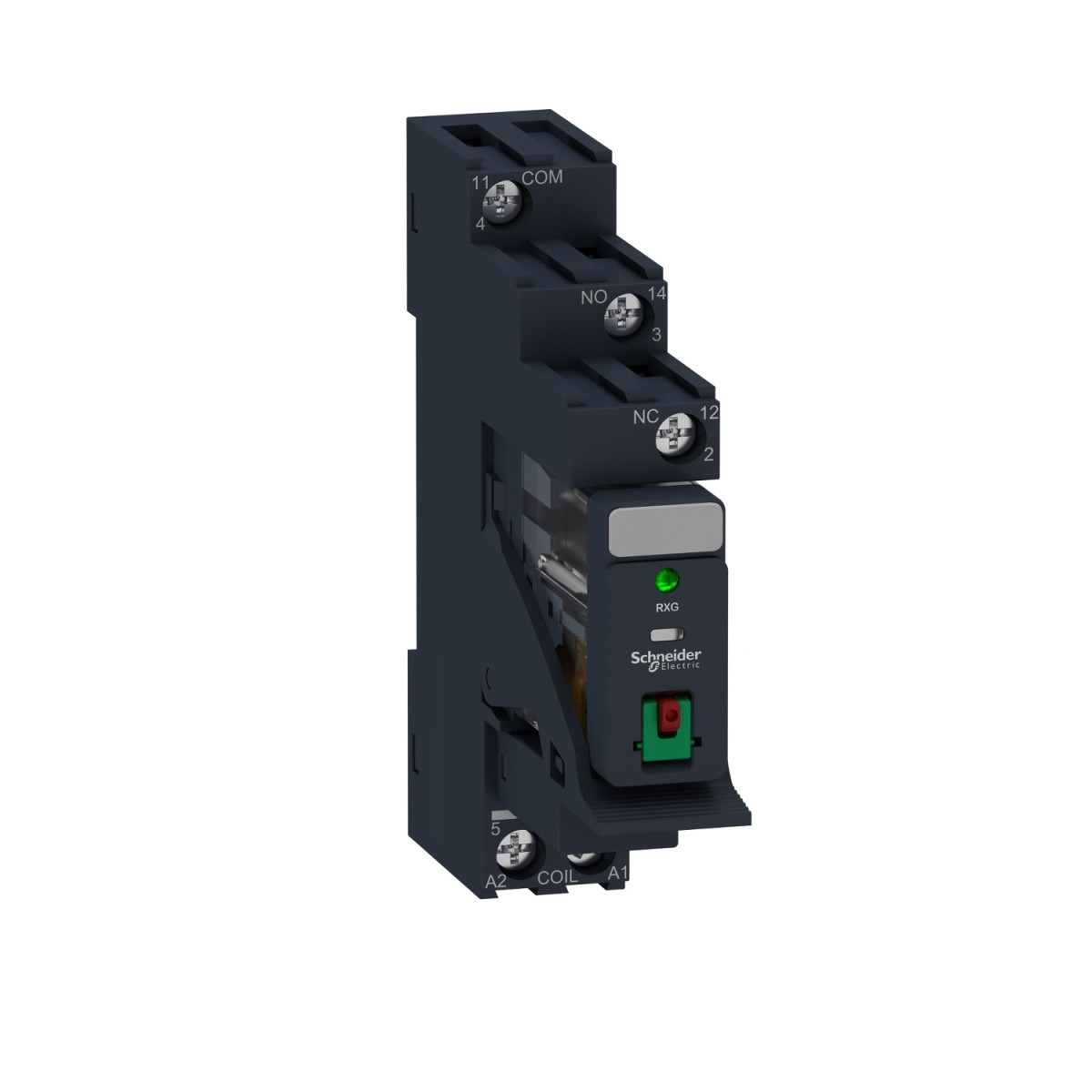

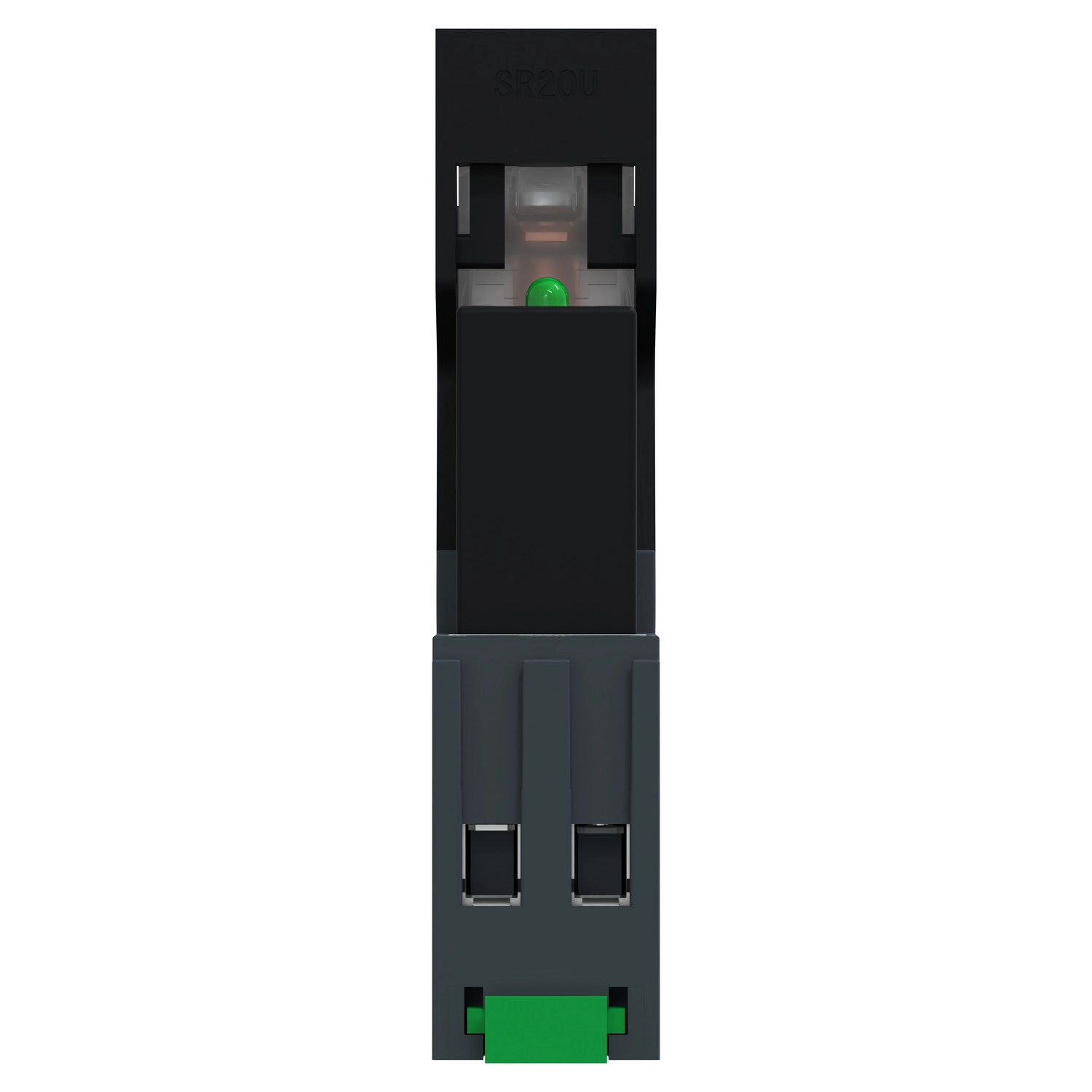

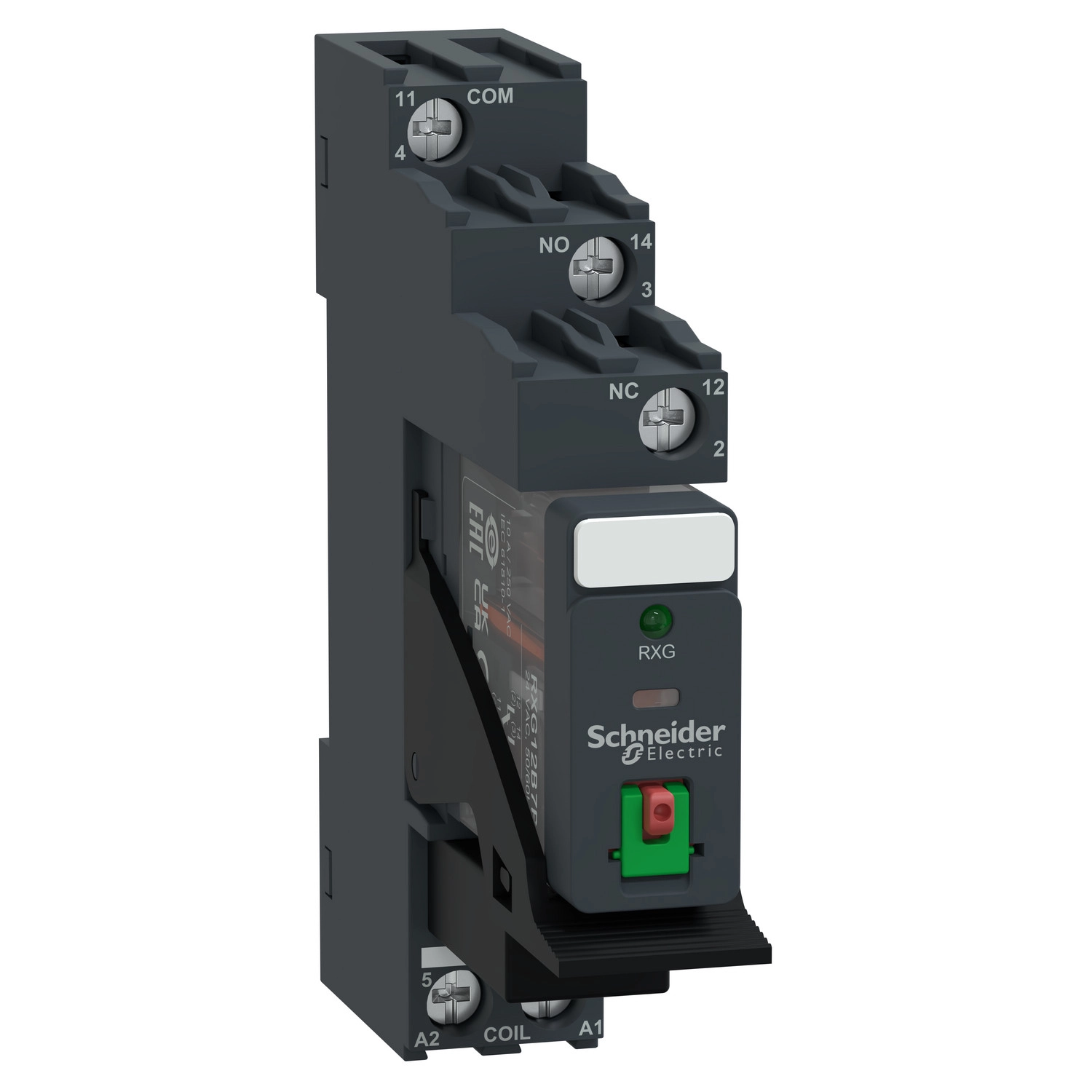

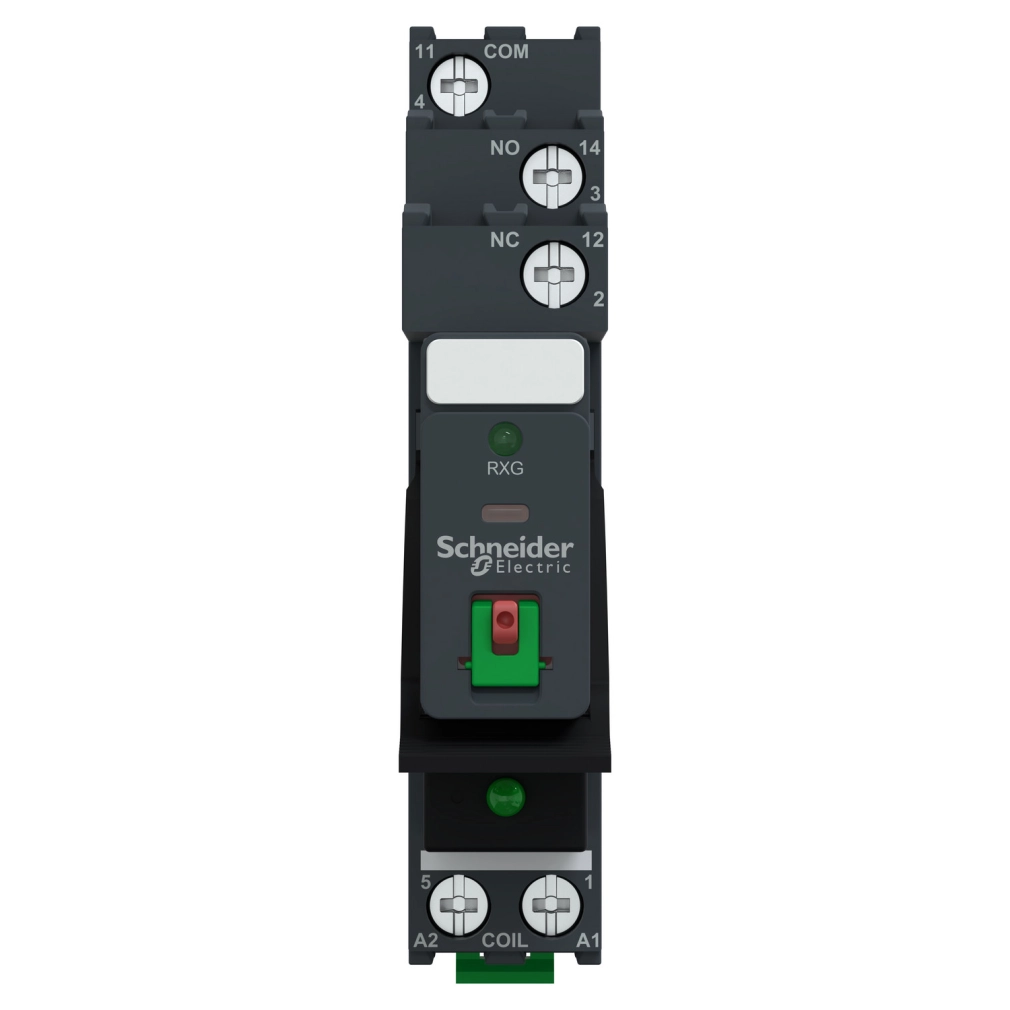

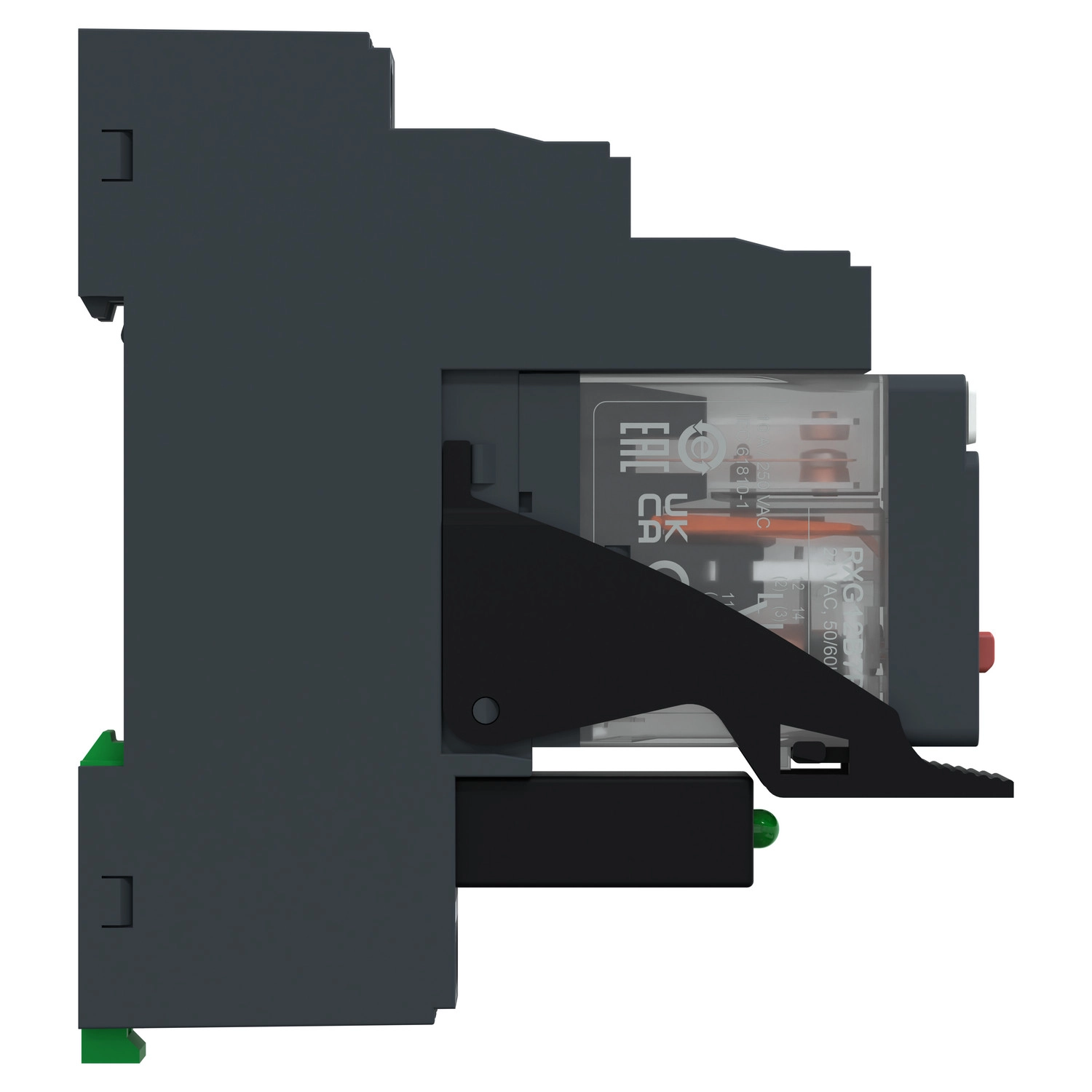

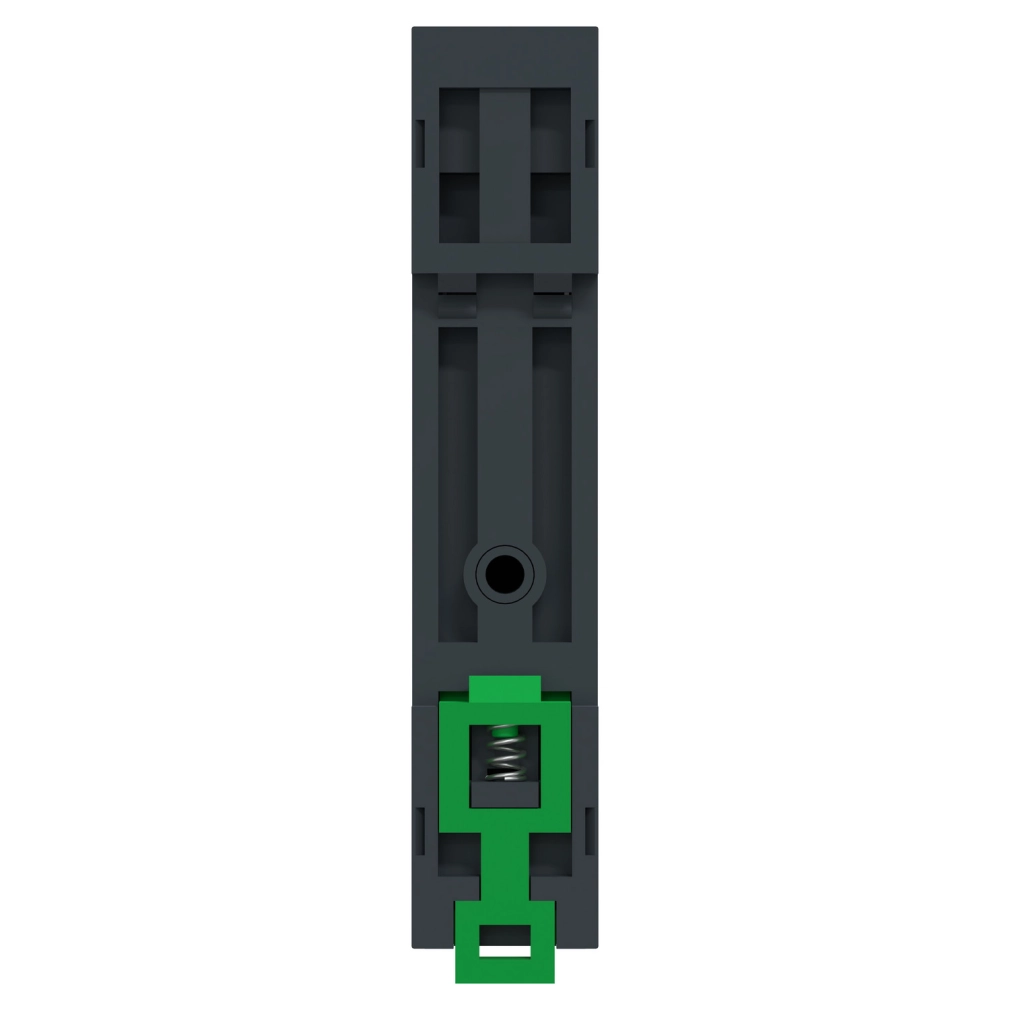

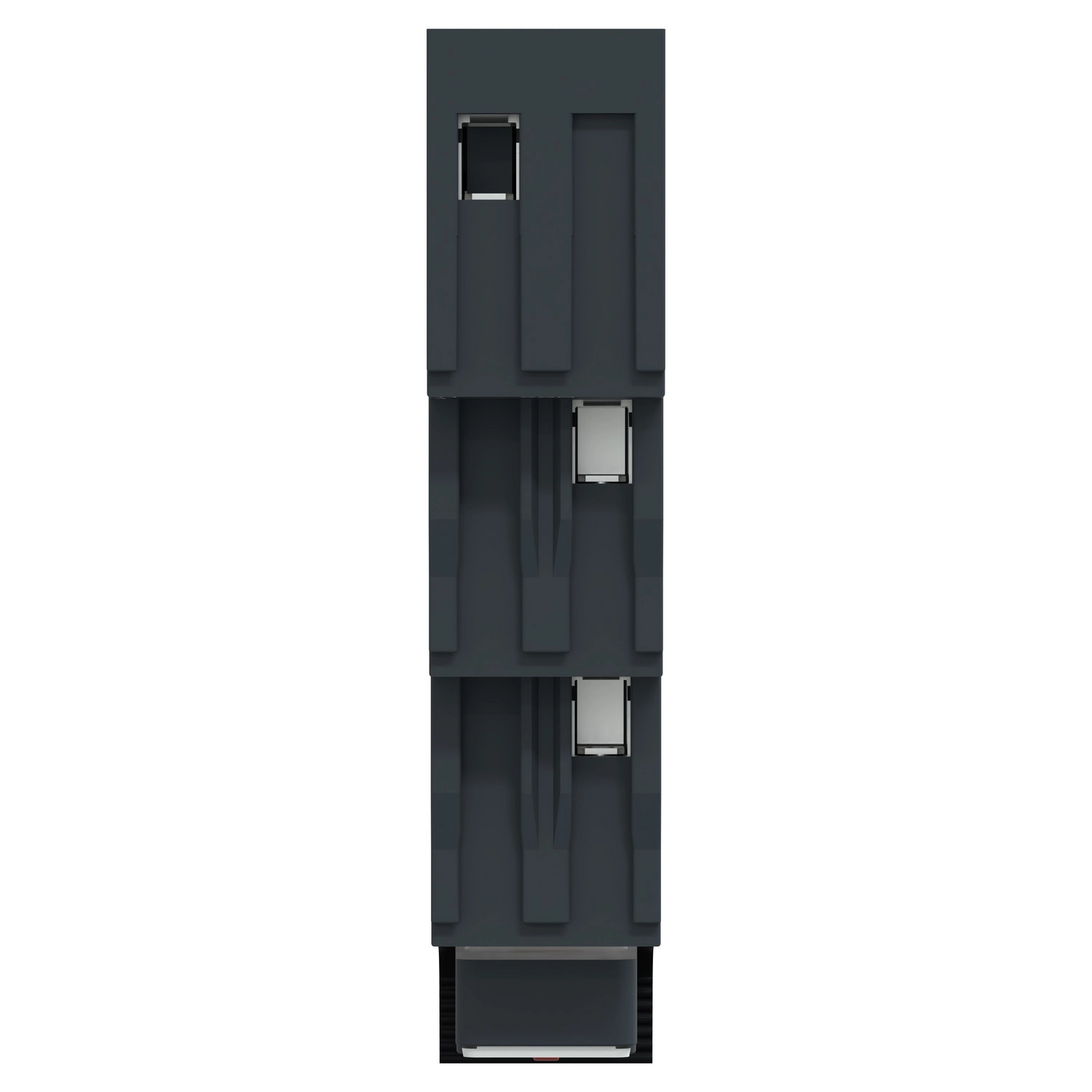

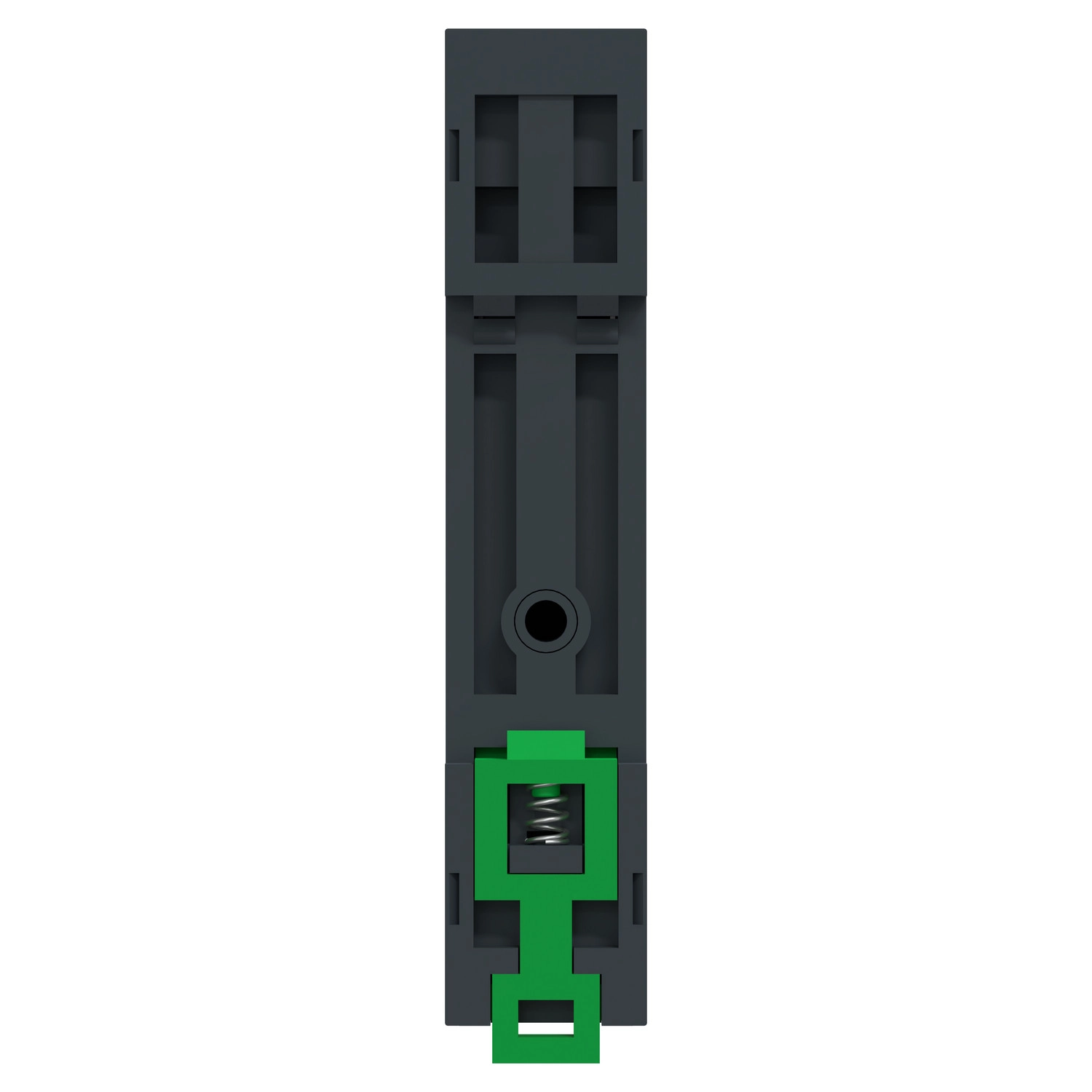

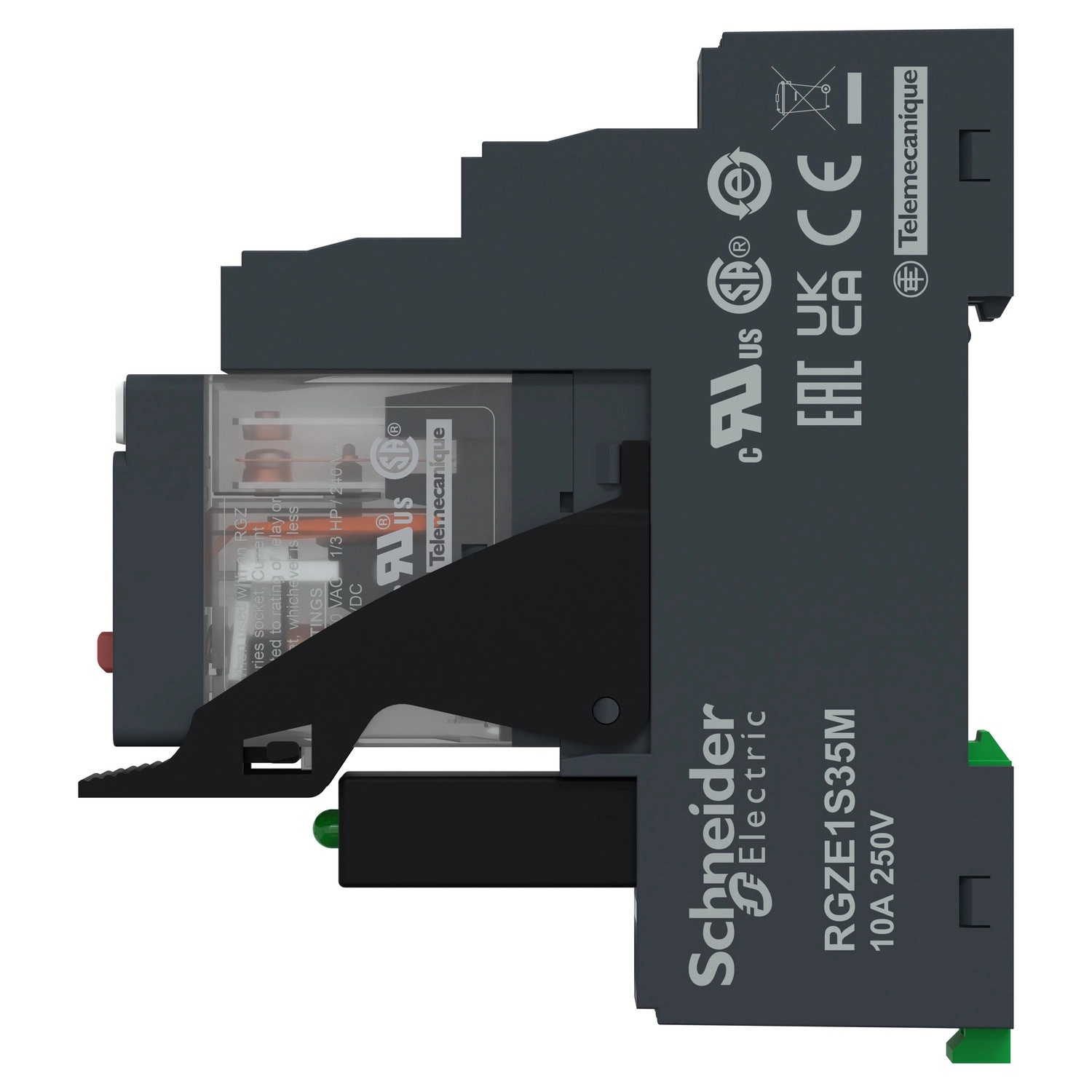

A Schneider Electric Harmony Electromechanical Relays termékcsalád RXG sorozatú, RXG12B7PV típusú interfész reléje egy kiváló minőségű, előre összeszerelt, csatlakozóval ellátott relé, amely számos ipari alkalmazásban megbízható kapcsolási megoldást kínál. Ez a plug-in kialakítású interfész relé 24V AC vezérlőfeszültséggel működik, és egy váltóérintkezővel (1 C/O) rendelkezik, amely akár 10 amper áramerősség kapcsolására is alkalmas.
Az RXG12B7PV relé különleges jellemzője a beépített állapotjelző LED, amely vizuális visszajelzést biztosít a relé állapotáról, jelentősen megkönnyítve ezzel a hibakeresést és az üzemállapot ellenőrzését. A terméket továbbá zárolható tesztgombbal is ellátták, ami lehetővé teszi a relé működésének manuális ellenőrzését, anélkül, hogy a vezérlő áramkörben bármilyen változtatást kellene végrehajtani. Ez az opció különösen hasznos a rendszer beüzemelése vagy karbantartása során.
A Harmony RXG12B7PV relé kiemelkedő elektromos paraméterekkel rendelkezik. A 10A-es névleges kapcsolási áramerősség mellett a maximális kapcsolási teljesítmény 2500 VA AC vagy 300 W DC, a minimális kapcsolási teljesítmény pedig 500 mW (100 mA, 5 V DC). A termék rendkívüli megbízhatósága az impozáns élettartamban is megmutatkozik: mechanikai élettartama 10 millió kapcsolási ciklus, elektromos élettartama pedig 100 000 ciklus ellenálló terhelés esetén. A relé működési sebessége figyelemre méltó, a működési idő mindössze 20 ms, a visszaállási idő szintén 20 ms. Az eszköz átlagos tekercsellenállása 260 ohm 23 °C-on (±10%), érintkezési ellenállása 100 mOhm. A termék szigetelési ellenállása 1000 MOhm 500 V DC feszültségnél, ami kiváló elektromos szigetelést biztosít.
A Schneider Electric RXG12B7PV relé kialakítása rendkívül sokoldalú alkalmazhatóságot tesz lehetővé. Kompakt méretei (79,6 mm × 15,6 mm × 72 mm) ideálissá teszik szűk helyen történő telepítéshez. Az IP20-as védettségi szint megfelelő védelmet biztosít a standard ipari környezetben. A termék -40 °C és +70 °C közötti üzemi hőmérséklettartománya lehetővé teszi használatát szélsőséges környezeti feltételek mellett is. A relé számos nemzetközi szabványnak megfelel, beleértve az IEC 61810-1, CSA C22.2 No 14, UL 508 és IEC 61984 szabványokat, valamint több tanúsítvánnyal is rendelkezik (EAC, CSA, UL, CE, DNV), ami garantálja a termék magas minőségét és megbízhatóságát. Az RXG12B7PV interfész relé különösen ajánlott ipari vezérlőrendszerekhez, automatizálási alkalmazásokhoz, valamint olyan területeken, ahol kritikus fontosságú a megbízható kapcsolási funkció és a hosszú élettartam.
Schneider Electric Harmony Electromechanical Relays - RXG12B7PV műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RXG sorozat
Termék típusa: Előre összeszerelt plug-in relé foglalattal
Relé típusa: Interfész relé
Érintkezők típusa és összetétele: 1 C/O (váltóérintkező)
Vezérlő áramkör feszültsége [Uc]: 24 V AC
Konvencionális zárt hőáram [Ithe]: 10 A
Kiegészítő adatok
Állapotjelző LED: Van
Elektromos élettartam: 100000 ciklus NO ellenállásos terhelés esetén 55 °C-on
Névleges szigetelési feszültség [Ui]: 250 V az IEC szabványnak megfelelően
Eltávolítható jelölés: Van
Maximális kapcsolási feszültség: 250 V
Ejtőfeszültség küszöbérték: >= 0,3 Uc AC
Névleges üzemi áram [Ie]: 10 A 30 V (DC) esetén az UL és IEC szabványnak megfelelően
Névleges üzemi áram [Ie]: 10 A 250 V (AC) esetén az UL és IEC szabványnak megfelelően
Terhelőáram: 10 A
Minimális kapcsolási teljesítmény: 500 mW 100 mA, 5 V DC esetén
Maximális kapcsolási teljesítmény: 2500 VA AC és 300 W DC
Vezérlés típusa: Zárolható tesztgomb
Átlagos ellenállás: 260 Ohm 23 °C +/- 10 % esetén
Érintkezési ellenállás: 100 mOhm
Szigetelési ellenállás: 1000 MOhm 500 V DC esetén
Elektromos szigetelési osztály: F osztály
Mechanikai élettartam: 10000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Működési frekvencia: <= 1800 ciklus/óra terhelés alatt, <= 18000 ciklus/óra terhelés nélkül
Műszaki jellemzők
Kihasználtsági együttható: 20 %
Működési idő: 20 ms
Visszaállási idő: 20 ms
Érintkezőterminál elrendezés: Elkülönített
Csatlakozások - terminálok: Csatlakozó, hajlékony vezetékek kábelvéggel és tömör vezetékek kábelvég nélkül
Dielektromos szilárdság: 1000 V AC az érintkezők között mikro leválasztással
Dielektromos szilárdság: 5000 V AC a tekercs és az érintkező között megerősített szigeteléssel
Névleges impulzus-állósági feszültség [Uimp]: 6000 V a tekercs és az érintkező között megerősített szigeteléssel
Túlfeszültség kategória: III
Védelmi kategória: RT I
Szennyezettségi fok: 2
Tesztelési szint: A szint csoportos szerelés
Eszköz bemutatása: Teljes termék
Érintkezőanyag: Ezüst ötvözet (AgSnO2In2O3)
Tű alakja: Lapos (faston típus)
Környezet
Szabványok: IEC 61810-1, CSA C22.2 No 14, UL 508, IEC 61984
Terméktanúsítványok: EAC, CSA, UL, CE, DNV
Tárolási környezeti hőmérséklet: -40…85 °C
Üzemi környezeti hőmérséklet: -40…70 °C
IP védettségi fokozat: IP20
Relatív páratartalom: 10…85 %
Rezgésállóság: 3 gn, amplitúdó = +/- 1,5 mm (f = 10…150 Hz) üzemben
