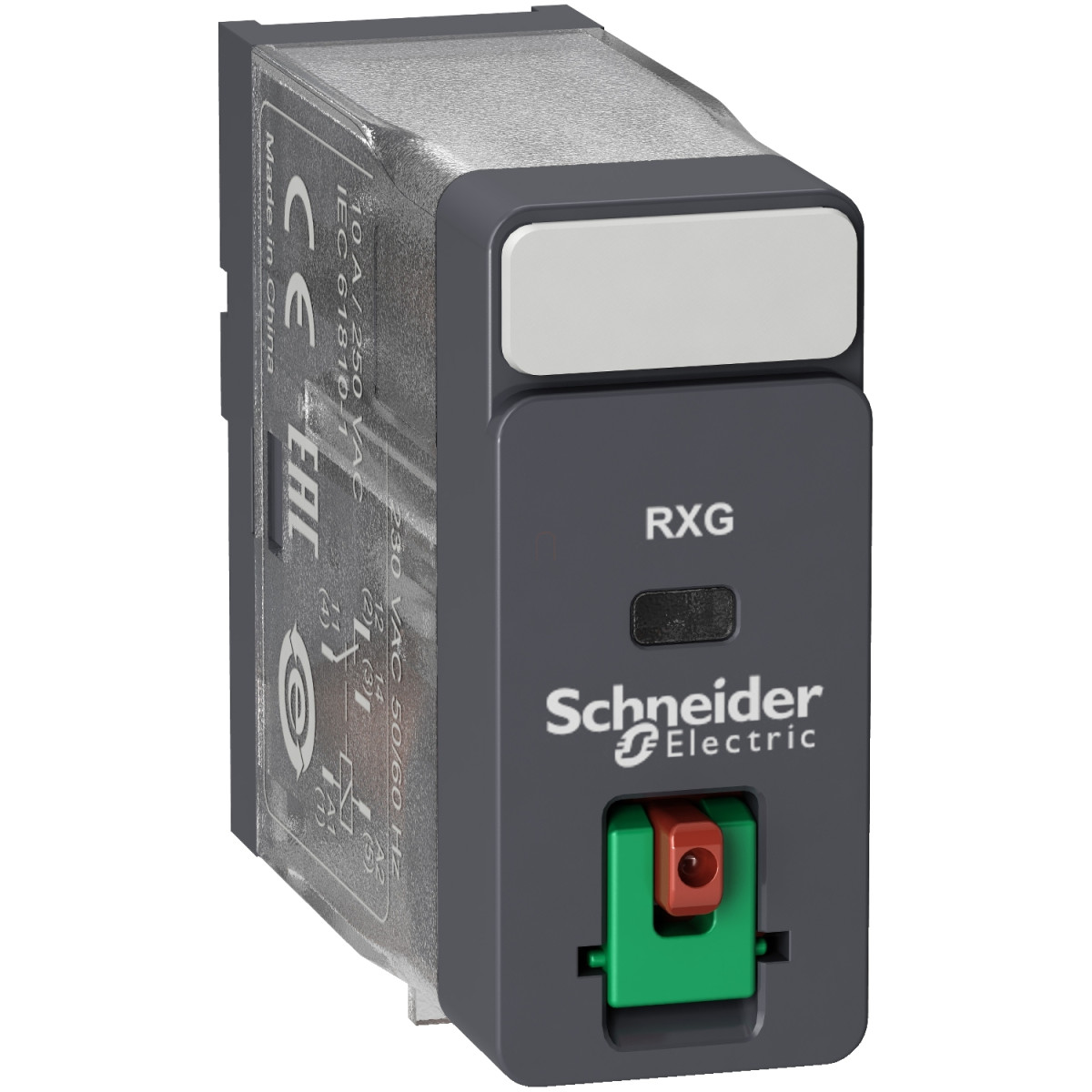

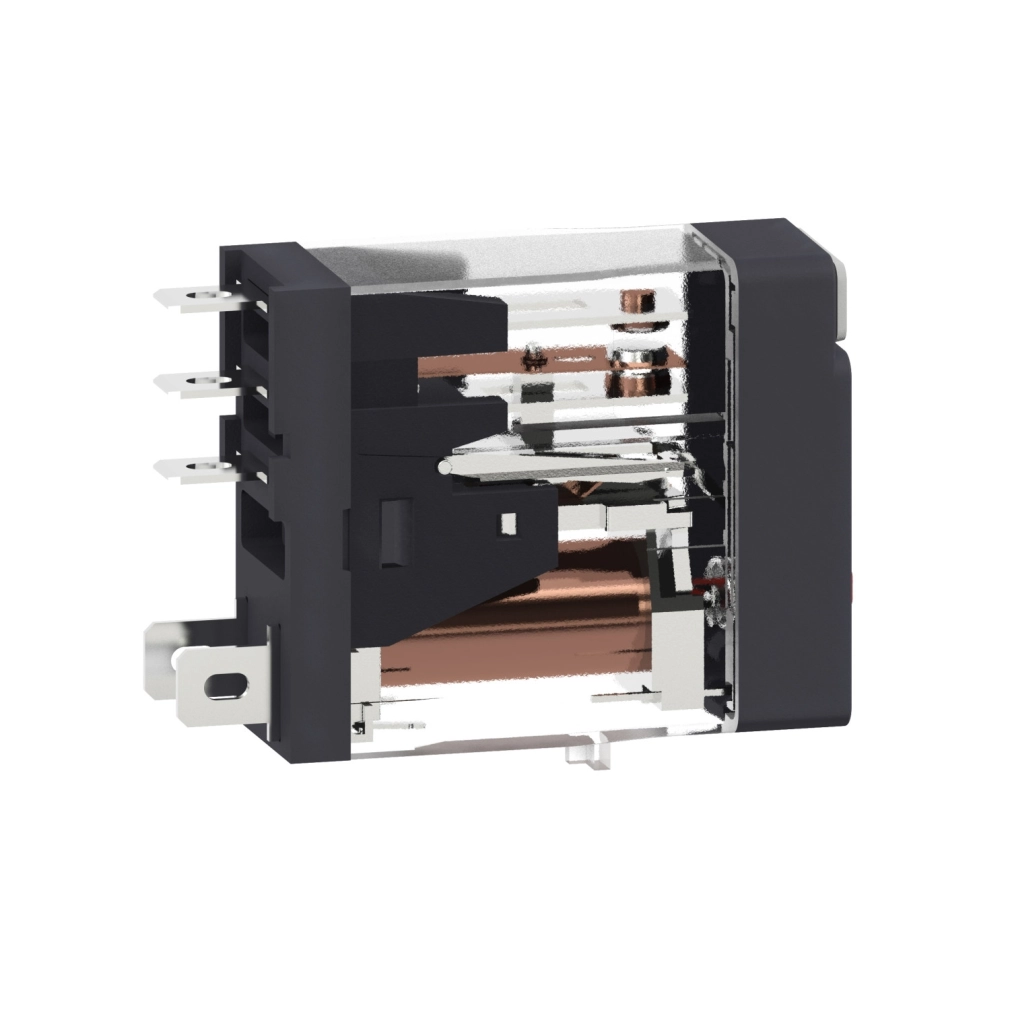

A Schneider Electric Harmony Electromechanical Relays sorozat RXG11P7 típusú interfész reléje egy rendkívül kompakt, mégis sokoldalú automatizálási komponens, amely ideális választás ipari vezérlőrendszerek, kapcsolószekrények és egyéb automatizált rendszerek esetén. Ez a 230V AC vezérlőfeszültségű, dugaszolható (plug-in) relé kiváló minőségű anyagokból készült, biztosítva a hosszú távú, megbízható működést még a legzordabb ipari környezetben is.
A RXG11P7 relé egy váltóérintkezős (1CO) kivitelben készül, amely maximálisan 10A áramerősséget képes kapcsolni -40°C és 55°C közötti hőmérsékleten. A termék legnagyobb előnye a rendkívüli kapcsolási képesség: 250V AC feszültségen 10A áramerősséget képes kezelni, vagy DC alkalmazásokban 30V mellett 10A terhelést. A minimum kapcsolási képessége 500 mW 100 mA áramerősségnél és 5V DC feszültségnél, míg a maximális kapcsolási teljesítménye eléri a 2500 VA-t. Az érintkezők anyaga ezüst ötvözet (AgSnO2In2O3), amely kiváló elektromos tulajdonságokat biztosít és növeli az érintkezők élettartamát.

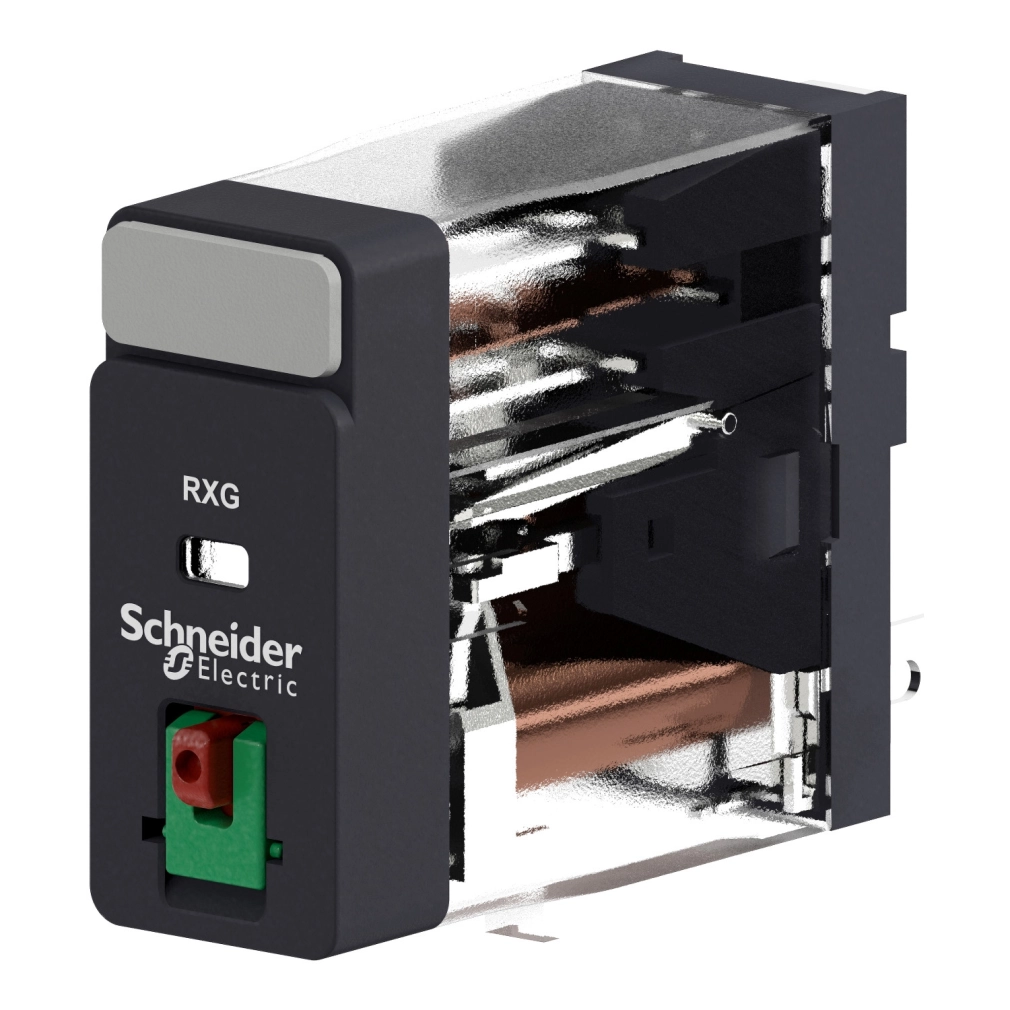

A RXG11P7 relé számos innovatív funkcióval rendelkezik, többek között zárható tesztgombbal, amely lehetővé teszi a relé mechanikus működtetését szervizeléskor vagy beüzemeléskor, illetve vizuális állapotjelzéssel (flag) a könnyű hibaelhárítás érdekében. A termék csatlakozói lapos kivitelűek (faston típus), így egyszerű és megbízható szerelhetőséget biztosítanak. A relé különösen hosszú élettartammal büszkélkedhet: mechanikai élettartama 10 millió kapcsolási ciklus, elektromos élettartama pedig 100.000 ciklus rezisztív terhelésnél 55°C-on. Működési sebessége akár 1800 ciklus/óra terhelés alatt, vagy 18000 ciklus/óra terhelés nélkül. Az eszköz IP40 védettségi fokozattal rendelkezik, és -40°C és 70°C közötti környezeti hőmérsékleten használható, 10-85% relatív páratartalom mellett.
A Schneider Electric RXG11P7 relé kiváló védelmet nyújt a túlfeszültség ellen, III-as kategóriájú túlfeszültség védelemmel és 2-es szennyezettségi fokozattal rendelkezik. A termék megfelel a legszigorúbb nemzetközi szabványoknak, beleértve az IEC 61810-1, UL 508, CSA C22.2 No 14 előírásokat, és rendelkezik UL, CE, EAC, CSA, DNV tanúsítványokkal is. A termék rezgésállósága kiemelkedő: működés közben 3 gn, nem működés közben 5 gn erősségű rezgést is elvisel. A kompakt méreteknek köszönhetően (legnagyobb méret: 36,5 mm) könnyen beépíthető a legtöbb ipari alkalmazásba. A RXG11P7 relé a Harmony RXG sorozat részeként a Schneider Electric minőségi és megbízhatósági sztenderdjeinek megfelelően készül, hosszú távú, problémamentes működést biztosítva az ipari automatizálási rendszerekben.
Schneider Electric Harmony Electromechanical Relays - RXG11P7 - RXG Interfész relé, 1CO, 10A, 230VAC, tesztgomb műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RXG sorozat
Termék típusa: Dugaszolható (plug-in) relé
Relé típusa: Interfész relé
Érintkezők típusa és összetétele: 1 C/O (váltóérintkező)
Vezérlőköri feszültség: 230 V AC
Konvencionális zárt hőáram: 10 A (-40…55 °C)
Helyi jelzés: Flag (zászló)
Elektromos jellemzők
Állapotjelző LED: Nélkül
Elektromos élettartam: 100000 ciklus NO (záró) ellenállás terhelésnél 55 °C-on, 100000 ciklus NC (nyitó) ellenállás terhelésnél 55 °C-on
Névleges szigetelési feszültség: 250 V IEC szerint, 300 V CSA szerint, 300 V UL szerint
Eltávolítható jelölés: Igen
Maximális kapcsolási feszültség: 250 V AC, 30 V DC
Ejtési feszültség küszöbérték: >= 0,3 Uc AC
Névleges üzemi áram: 10 A 30 V (DC) UL szerint, 10 A 30 V (DC) IEC szerint, 10 A 250 V (AC) UL szerint, 10 A 250 V (AC) IEC szerint
Terhelőáram: 10 A 250 V AC
Minimális kapcsolási teljesítmény: 500 mW 100 mA, 5 V DC
Maximális kapcsolási teljesítmény: 2500 VA
Vezérlés típusa: Zárható tesztgomb
Átlagos ellenállás: 23500 Ohm 23 °C +/- 15 %
Érintkezési ellenállás: 100 mOhm
Szigetelési ellenállás: 1000 MOhm 500 V DC
Elektromos szigetelési osztály: F osztály
Mechanikai élettartam: 10000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Működési jellemzők
Működési gyakoriság: <= 1800 ciklus/óra terhelés alatt, <= 18000 ciklus/óra terhelés nélkül
Kihasználtsági tényező: 20 %
Működési idő: 20 ms
Visszaállási idő: 20 ms
Dielektromos szilárdság: 1000 V AC érintkezők között mikro megszakítással, 5000 V AC tekercs és érintkező között megerősített szigeteléssel, 1300 V AC kapcsok és ház között alapszigetelés
Névleges lökőfeszültség-állóság: 1200 V AC érintkezők között mikro megszakítással, 6000 V tekercs és érintkező között megerősített szigeteléssel, 1500 V kapcsok és ház között alapszigetelés
Túlfeszültségi kategória: III
Védettségi kategória: RT I
Szennyezési fok: 2
Tesztelési szint: A szint csoportos szerelés
Eszköz bemutatása: Komplett termék
Érintkezők anyaga: Ezüst ötvözet (AgSnO2In2O3)

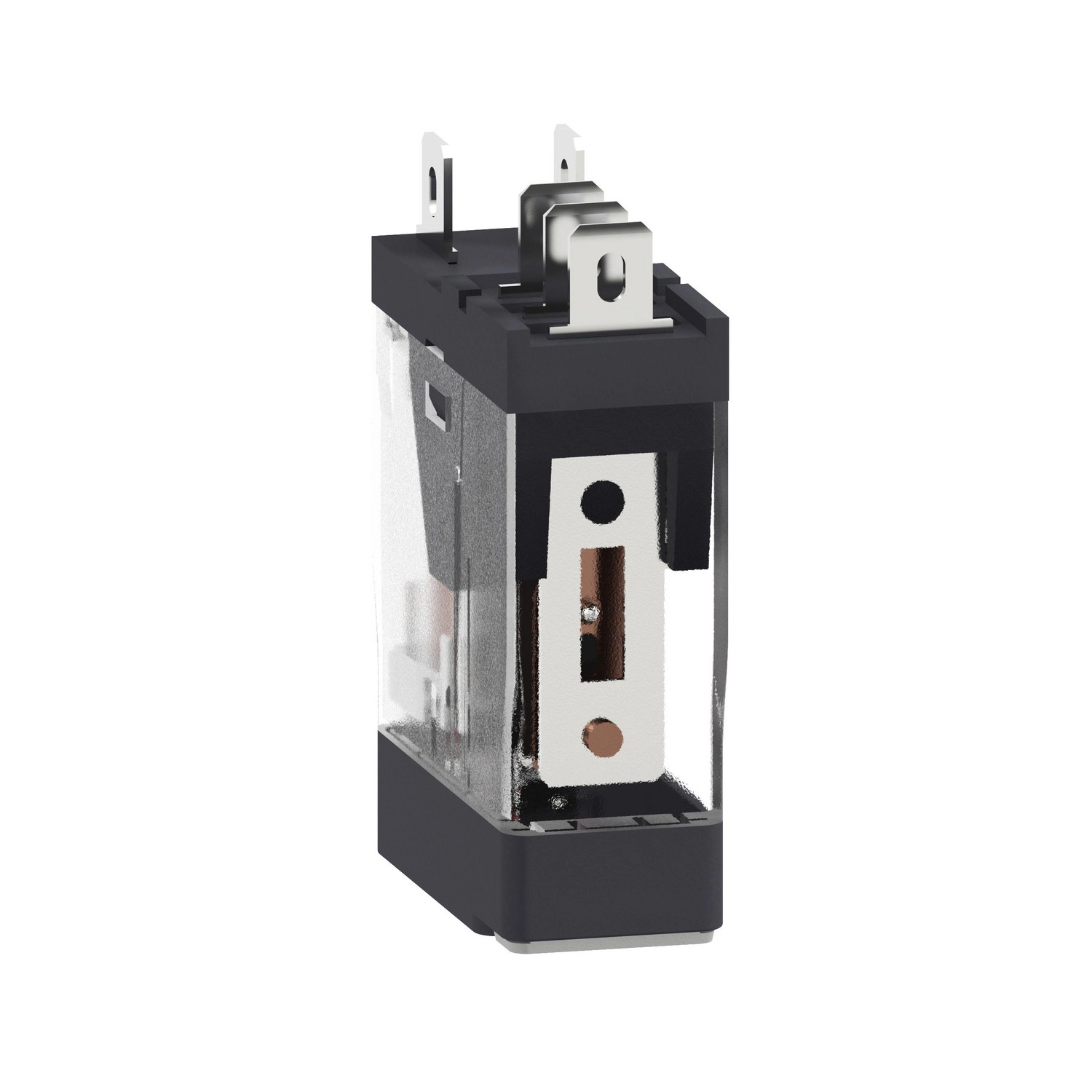

Csatlakozóláb formája: Lapos (faston típus)
Környezeti adatok
Szabványok: CSA C22.2 No 14, IEC 61810-1, UL 508
Termék tanúsítványok: UL, CE, EAC, CSA, DNV
Környezeti hőmérséklet tároláskor: -40…85 °C
Környezeti hőmérséklet működés közben: -40…70 °C
IP védelmi fokozat: IP40
Relatív páratartalom: 10…85 %
Rezgésállóság: 3 gn, amplitúdó = +/- 0,75 mm (f = 10…150 Hz) működés közben, 5 gn, amplitúdó = +/- 0,75 mm (f = 10…150 Hz) nem működés közben
