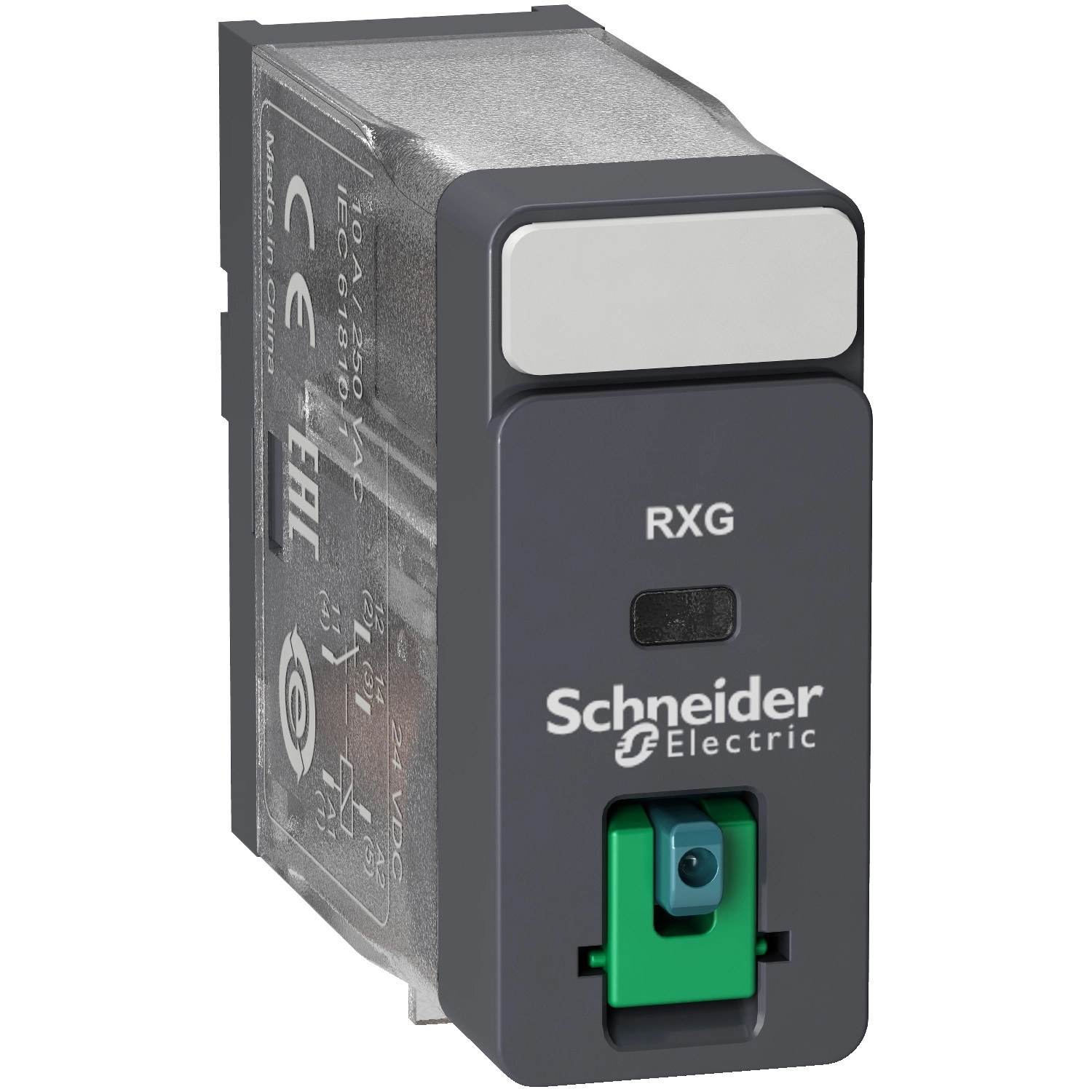

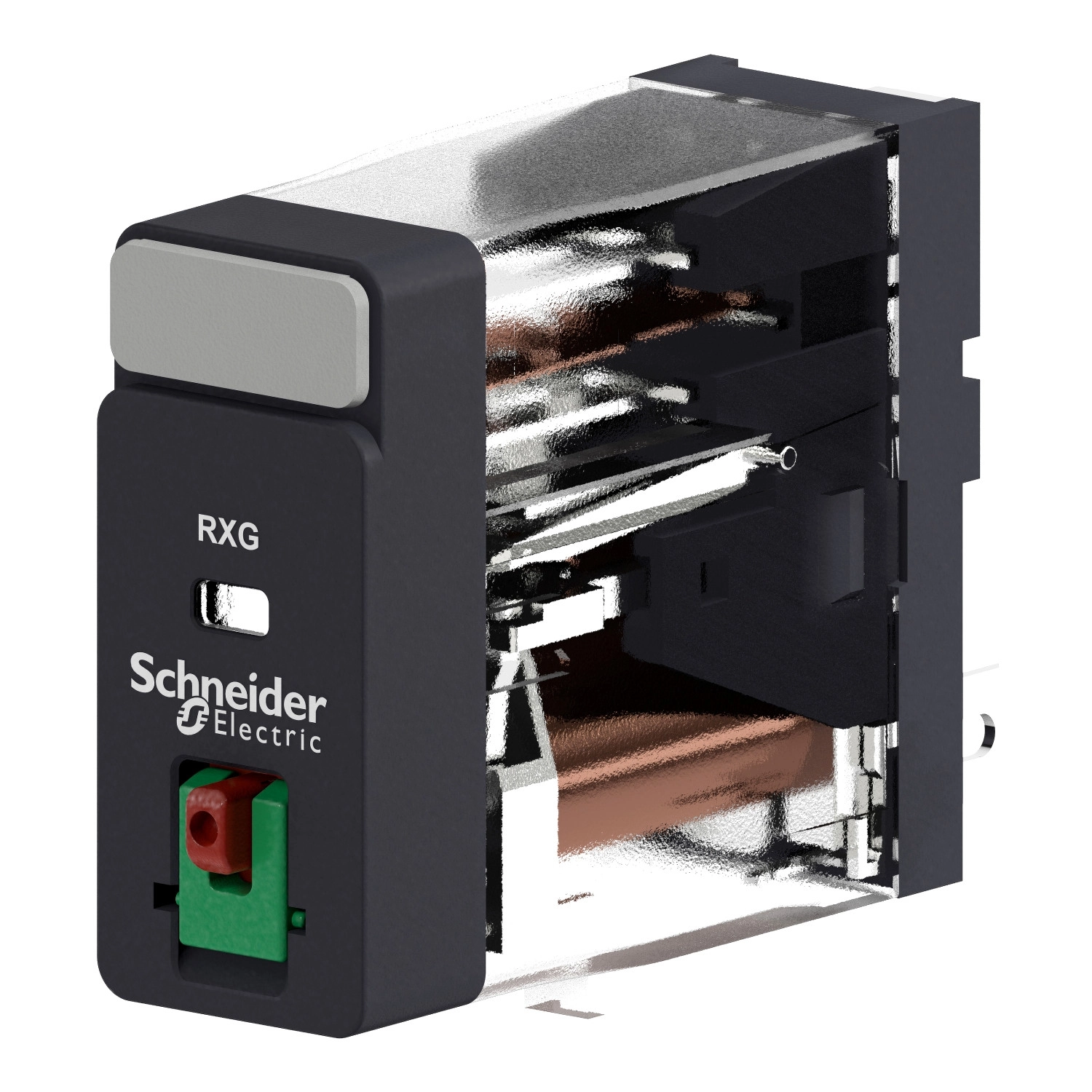

A Schneider Electric Harmony RXG11BD típusú elektromechanikus interfész relé egy kiváló minőségű, ipari célokra tervezett kapcsolóelem, amely megbízható teljesítményt nyújt változatos alkalmazási területeken. Ez a 24V DC vezérlőfeszültségű relé ideális választás automatizálási rendszerekhez, vezérlőpanelekhez és különböző ipari berendezésekhez, ahol kiemelt fontosságú a megbízható működés és a hosszú élettartam.
A Harmony RXG sorozat ezen tagja egy 1C/O (egy váltóérintkező) konfigurációval rendelkezik, ami univerzális alkalmazhatóságot biztosít. A 10A névleges áramterhelhetőség -40°C és 55°C közötti hőmérséklet-tartományban lehetővé teszi erősáramú és gyengeáramú áramkörök egyaránt biztonságos kapcsolását. A maximális kapcsolási feszültség 250V AC vagy 30V DC, ami rendkívül sokoldalúvá teszi ezt a kompakt relét. Az ezüstötvözetből (AgSnO2In2O3) készült érintkezők kiváló elektromos vezetőképességet és kopásállóságot biztosítanak, miközben a relé FLAG típusú helyi jelzéssel is rendelkezik az aktuális állapot könnyű ellenőrzéséhez.
A Schneider Electric RXG11BD egyik különleges tulajdonsága a reteszelhető tesztgomb, amellyel könnyen ellenőrizheted a kapcsolási funkciók működését, így jelentős időt és költséget takaríthatsz meg a karbantartás során. A relé villamos szigetelési tulajdonságai kiemelkedőek: a tekercs és az érintkezők között 5000V AC dielektromos szilárdság és megerősített szigetelés található, míg az érintkezők és a ház között 1300V AC alapszigeteléssel rendelkezik. A készülék 10 millió mechanikai és akár 100.000 villamos kapcsolási ciklust is teljesít, ami rendkívüli hosszú távú megbízhatóságot jelent. A 20 ms működési és visszaállási idő gyors kapcsolást tesz lehetővé, míg az óránként maximálisan 1800 kapcsolás terhelés alatt (vagy 18000 terhelés nélkül) kiváló rugalmasságot biztosít a különböző ipari környezetekben.
Az RXG11BD relé műszaki specifikációi között további fontos paraméterek is szerepelnek: a 100 mOhm érintkezési ellenállás, az 1100 Ohm átlagos ellenállás (23°C ± 10%), valamint a 0,1 Uc DC minimum elengedési feszültség. A terméket számos nemzetközi szabványnak megfelelően tervezték és tesztelték (IEC 61810-1, UL 508, CSA C22.2 No 14), valamint többféle tanúsítvánnyal rendelkezik (CSA, CE, EAC, UL, DNV). Az IP40-es védettségi szint, a -40...70°C üzemi hőmérséklet-tartomány és a 3g/5g rezgésállóság (működés közben/nem működés közben) tovább növeli a felhasználási területek körét. Mindez a kompakt, lapos érintkezőkkel (Faston típusú) rendelkező házban, mindössze 20 gramm nettó tömeggel válik elérhetővé, ami rendkívül helytakarékos megoldást kínál kapcsolószekrényekben és vezérlőpanelekben egyaránt.
Schneider Electric Harmony Electromechanical Relays - RXG11BD - RXG Interfész relé, 1CO, 10A, 24VDC, tesztgomb műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RXG sorozat
Termék vagy alkatrész típusa: Dugaszolható relé
Relé típusa: Interfész relé
Érintkező típusa és összetétele: 1 C/O (váltóérintkező)
Vezérlőáramkör feszültsége: 24 V DC
Hagyományos zárt termikus áram: 10 A -40...55 °C hőmérsékleten
Helyi jelzés: Flag
Kiegészítő jellemzők
Állapotjelző LED: Nincs
Elektromos élettartam: 100000 ciklus NO ellenállásos terhelés esetén 55 °C-on
100000 ciklus NC ellenállásos terhelés esetén 55 °C-on
Névleges szigetelési feszültség: 250 V az IEC szerint
300 V a CSA szerint
300 V az UL szerint
Levehető felirat: Van
Maximális kapcsolási feszültség: 250 V AC
30 V DC
Elengedési feszültség küszöbértéke: >= 0.1 Uc DC
Névleges üzemi áram: 10 A 30 V (DC) esetén az UL szerint
10 A 30 V (DC) esetén az IEC szerint
10 A 250 V (AC) esetén az UL szerint
10 A 250 V (AC) esetén az IEC szerint
Terhelési áram: 10 A 250 V AC esetén
Minimális kapcsolási kapacitás: 500 mW 100 mA, 5 V DC esetén
Maximális kapcsolási kapacitás: 2500 VA
Vezérlés típusa: Reteszelhető tesztgomb
Átlagos ellenállás: 1100 Ohm 23 °C +/- 10 % esetén
Érintkezési ellenállás: 100 mOhm
Szigetelési ellenállás: 1000 MOhm 500 V DC esetén
Elektromos szigetelési osztály: F osztály
Mechanikai élettartam: 10000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Üzemeltetési jellemzők
Működési frekvencia: <= 1800 ciklus/óra terhelés alatt
<= 18000 ciklus/óra terhelés nélkül
Felhasználási együttható: 20 %
Működési idő: 20 ms
Visszaállási idő: 20 ms
Dielektromos szilárdság: 1000 V AC az érintkezők között mikro-megszakítással
5000 V AC a tekercs és az érintkező között megerősített szigeteléssel
1300 V AC a csatlakozók és a ház között alapszigeléssel
Névleges lökőfeszültség-állóság: 1200 V AC az érintkezők között mikro-megszakítással
6000 V a tekercs és az érintkező között megerősített szigeteléssel
1500 V a csatlakozók és a ház között alapszigeléssel
Túlfeszültség kategória: III
Védelmi kategória: RT I
Szennyezési fok: 2
Tesztszintek: A szint csoportos szerelés
Készülék bemutatása: Teljes termék
Érintkezők anyaga: Ezüstötvözet (AgSnO2In2O3)

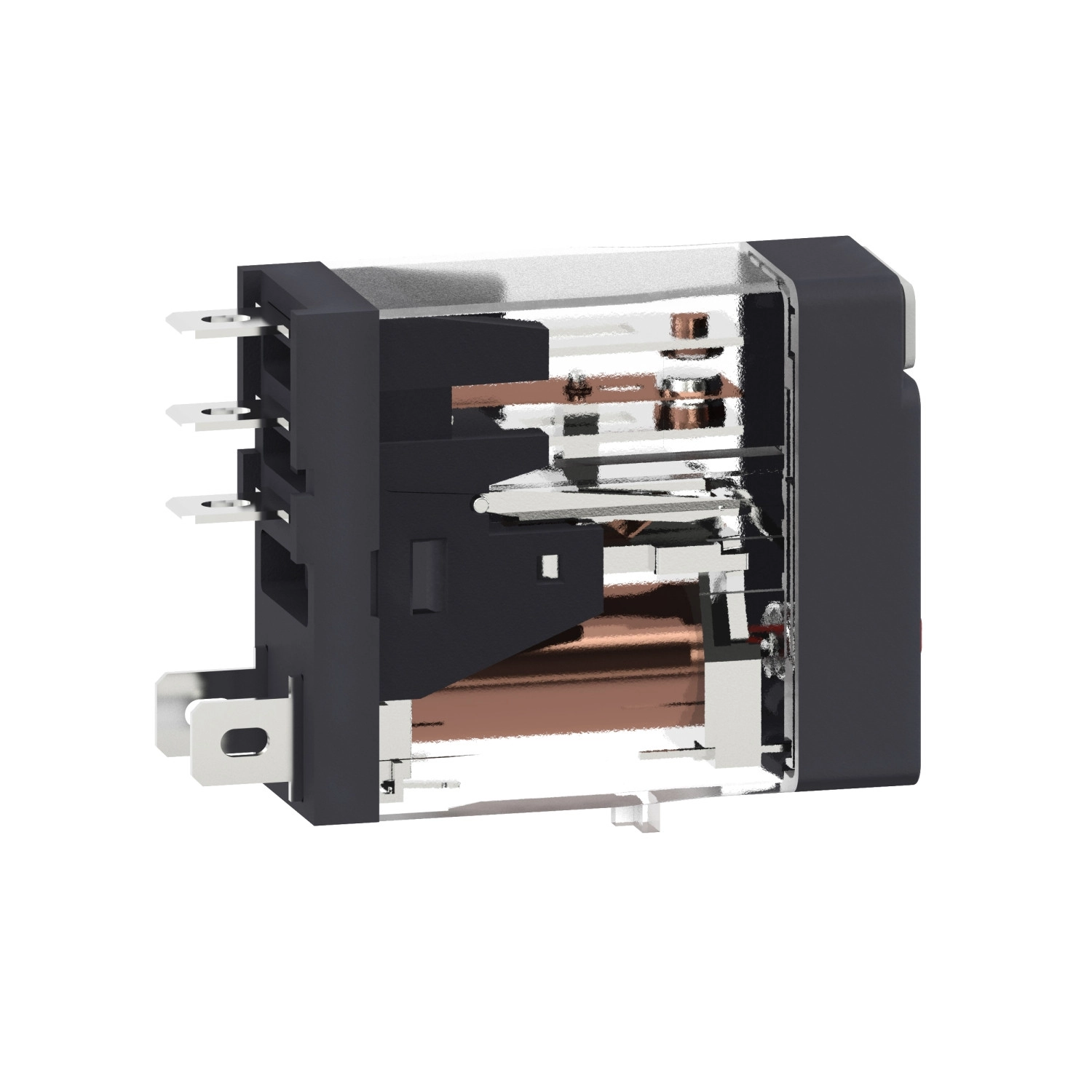

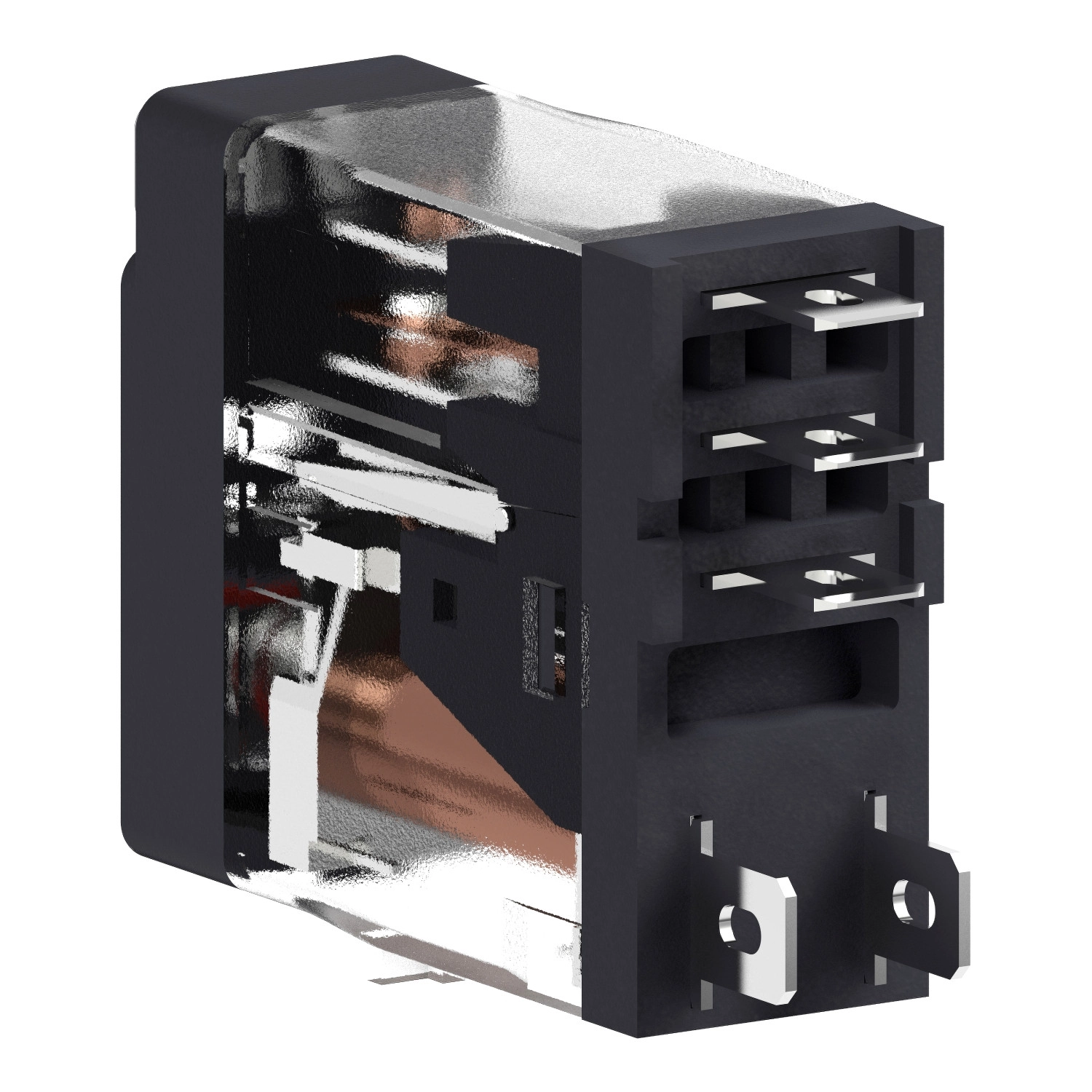

Érintkező alakja: Lapos (faston típusú)
Környezeti feltételek
Szabványok: CSA C22.2 No 14
IEC 61810-1
UL 508
Termék tanúsítványok: CSA
CE
EAC
UL
DNV
Környezeti levegő hőmérséklet tároláshoz: -40...85 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40...70 °C
IP védettségi fokozat: IP40
Relatív páratartalom: 10...85 %
Rezgésállóság: 3 gn, amplitúdó = +/- 0.75 mm (f = 10...150 Hz) működés közben
5 gn, amplitúdó = +/- 0.75 mm (f = 10...150 Hz) nem működés közben
