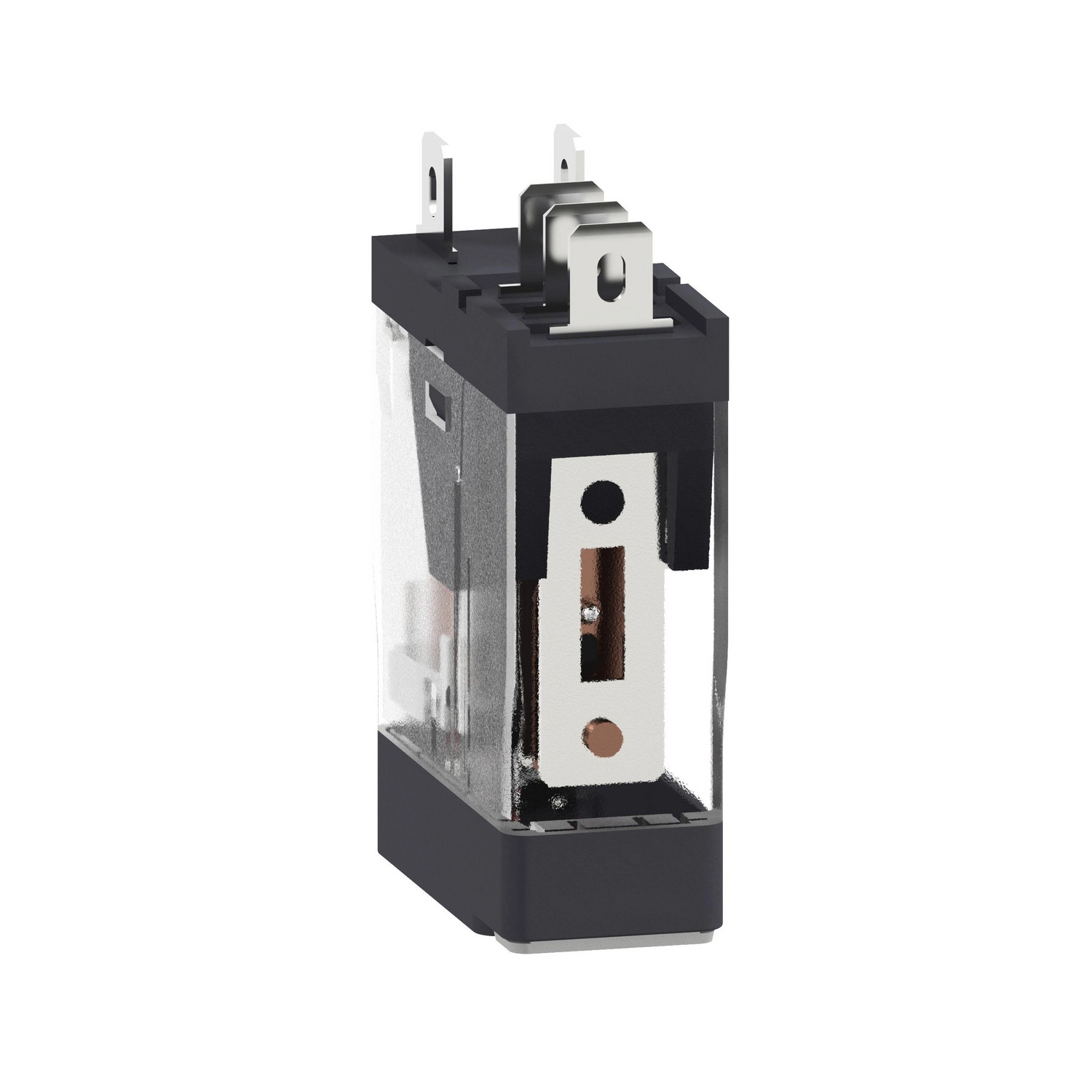

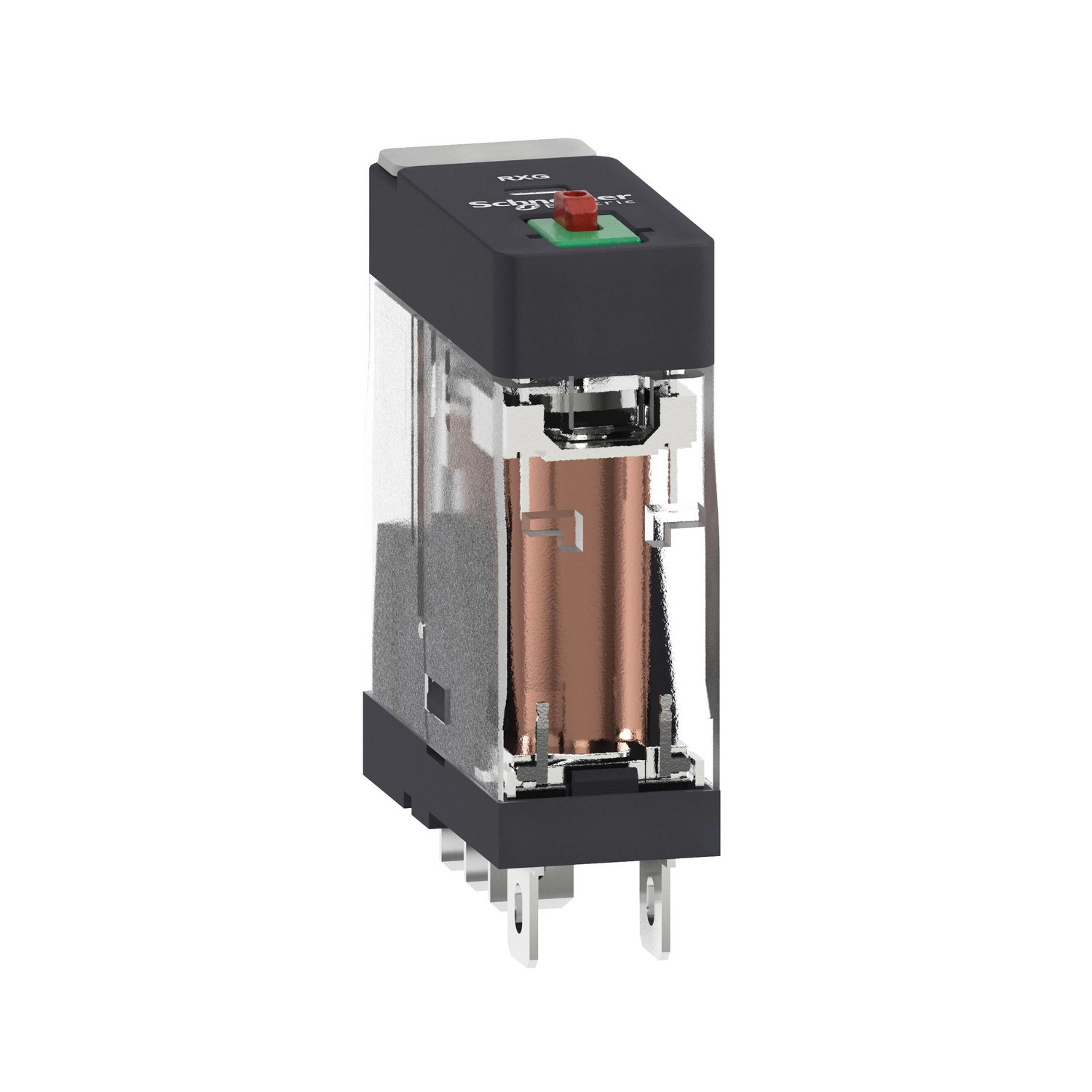

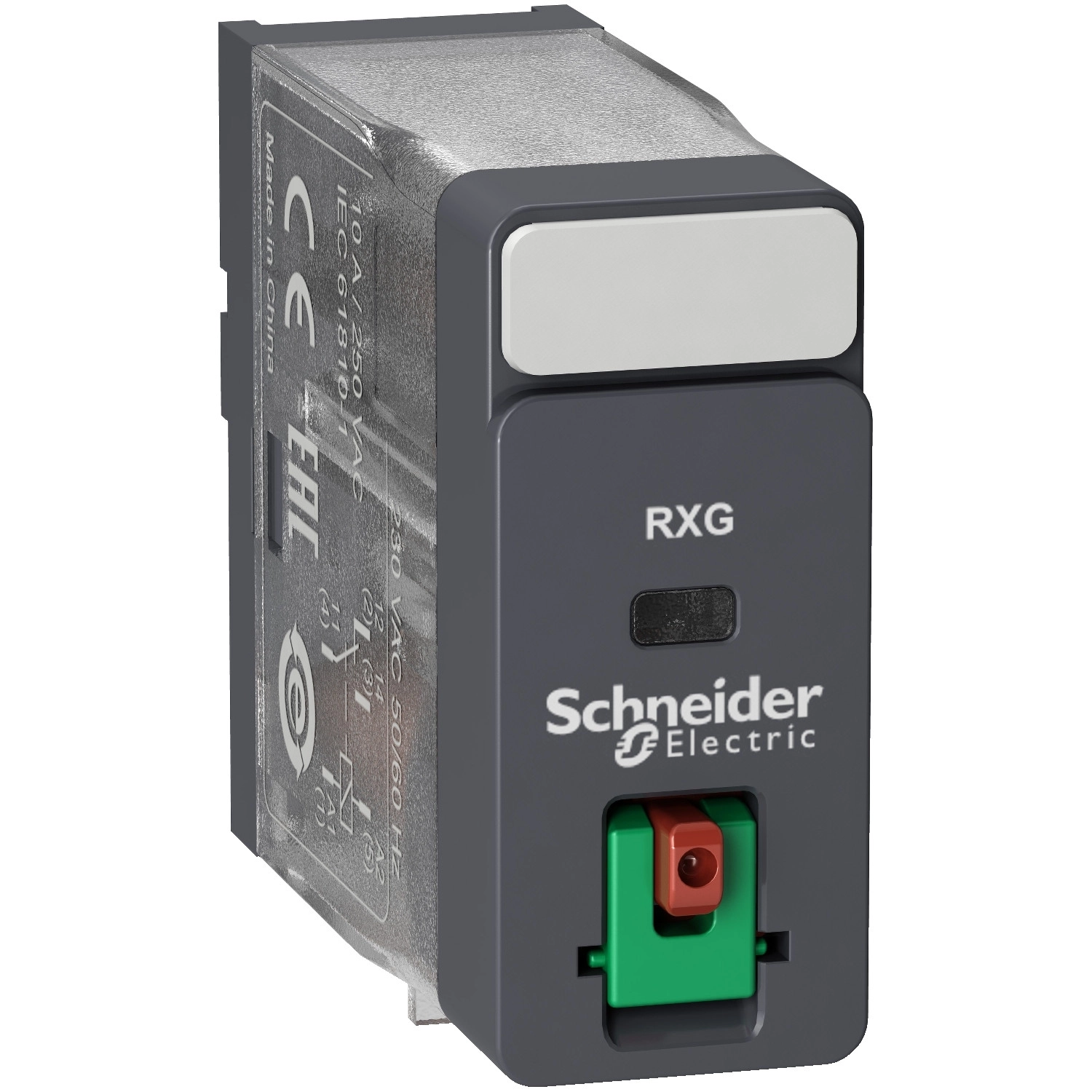

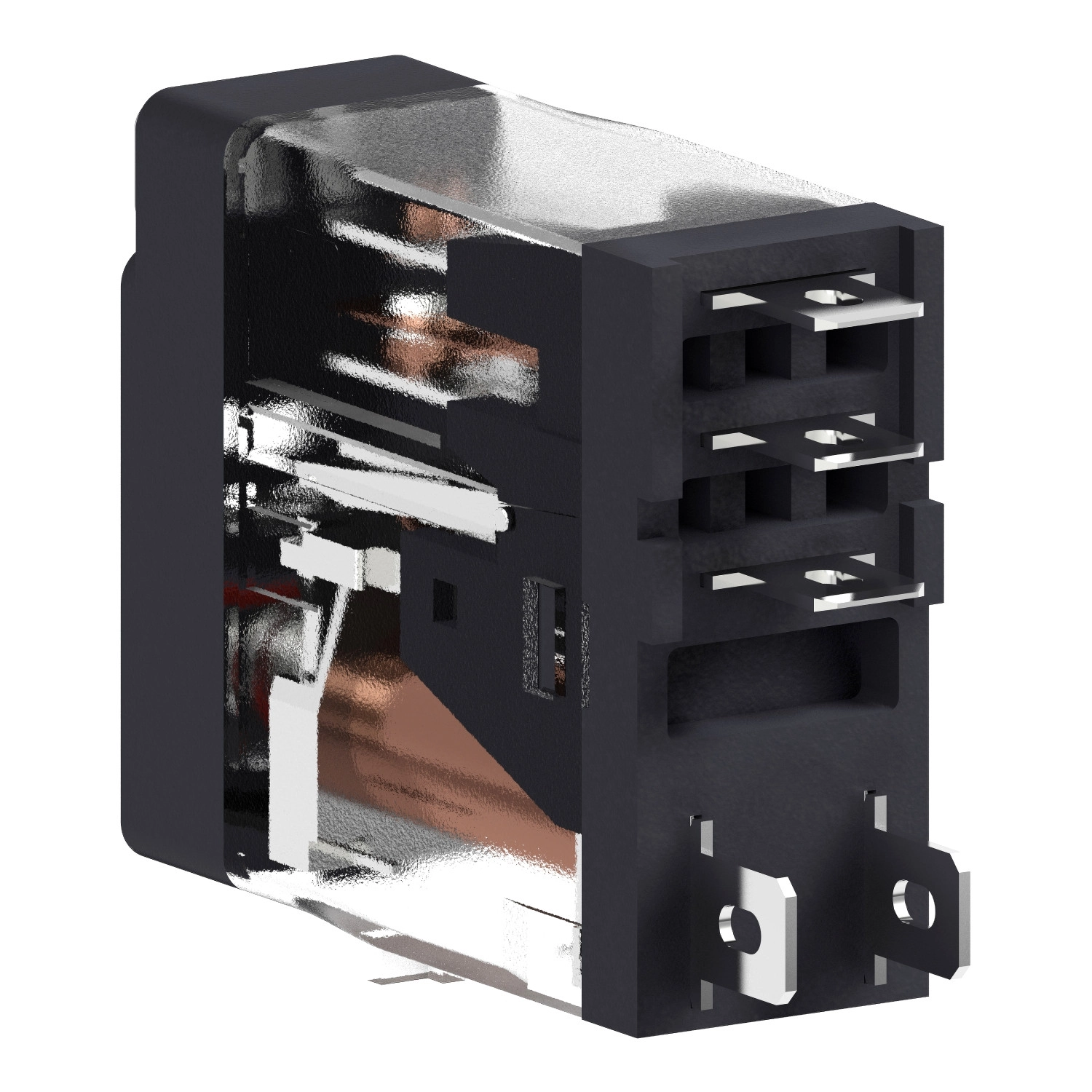

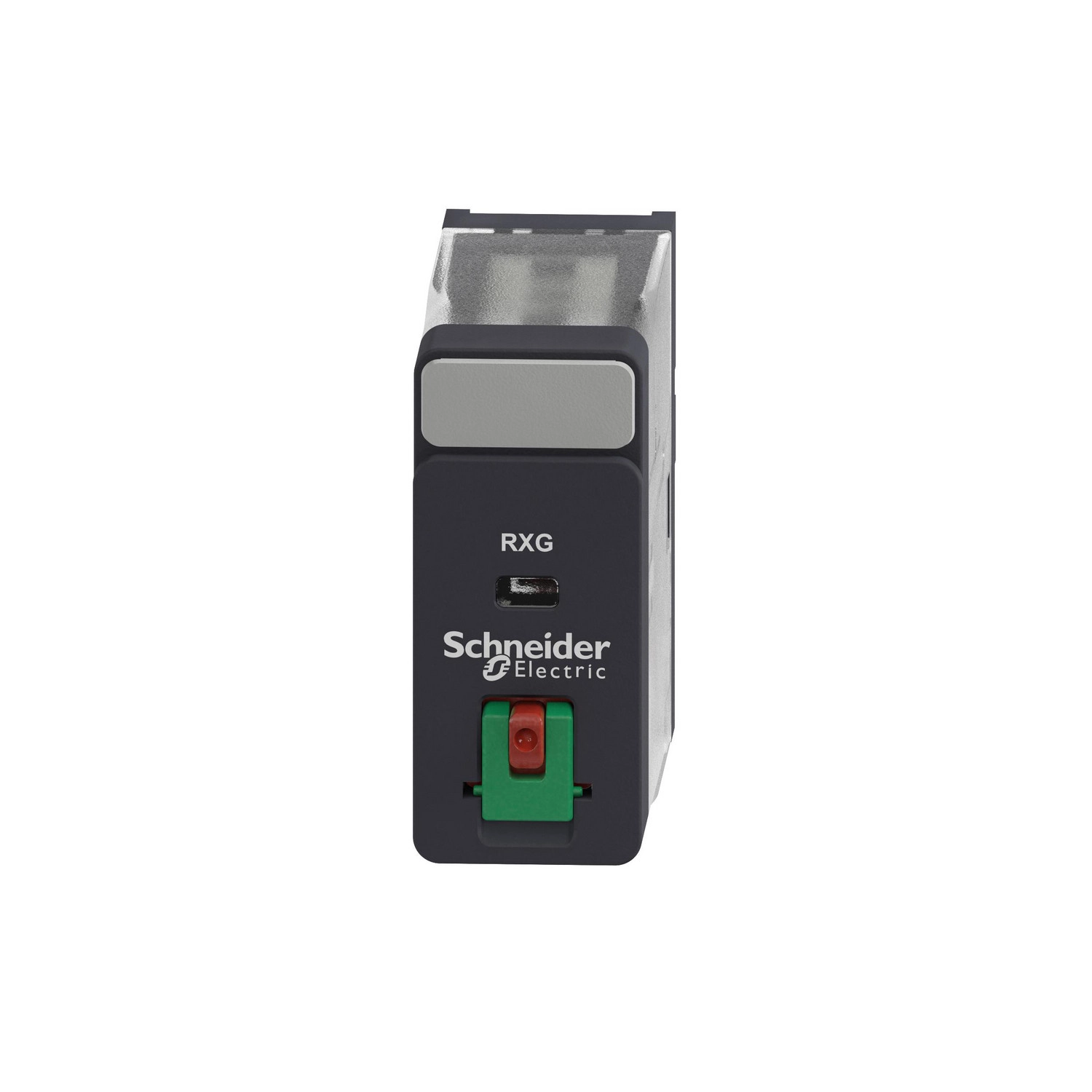

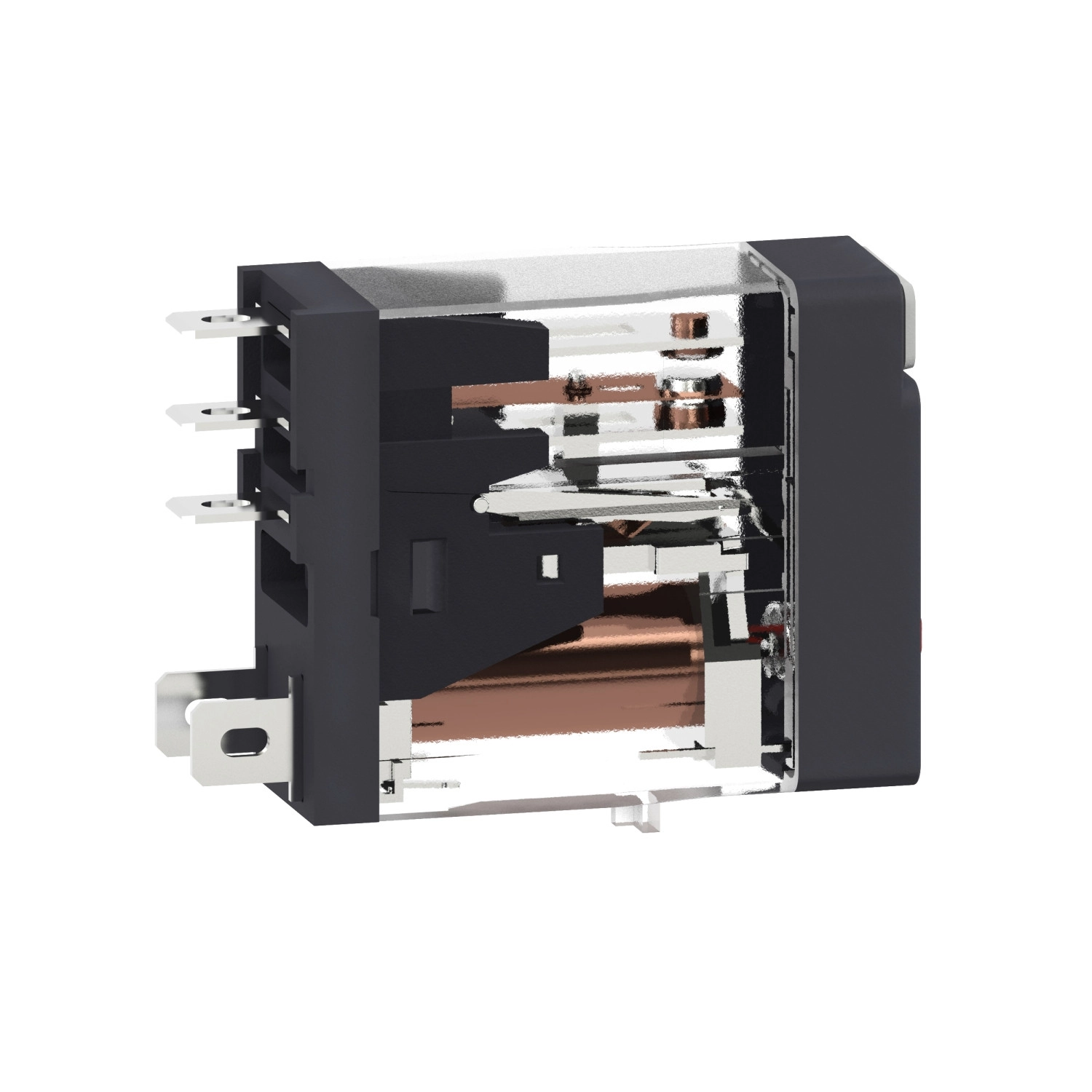

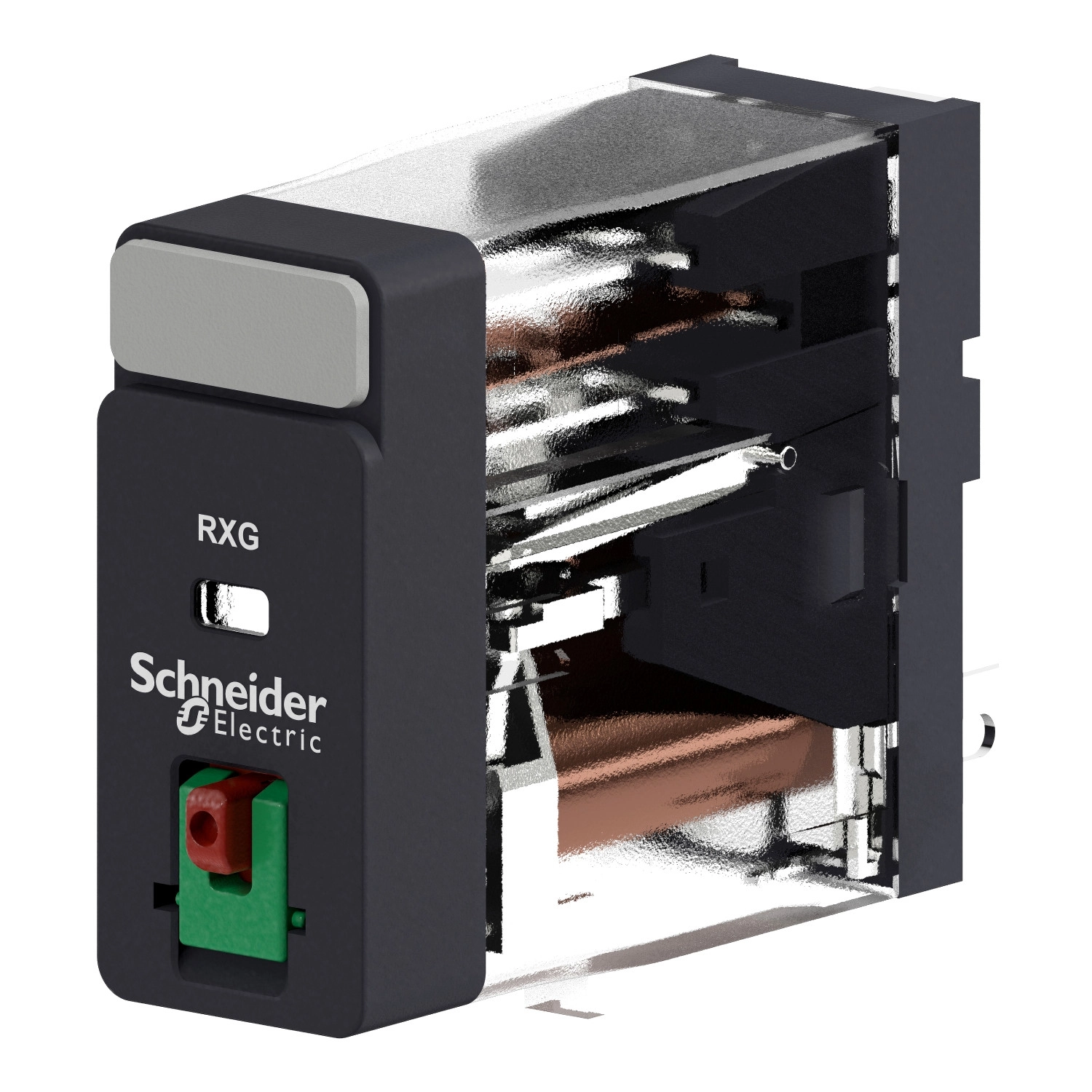

A Schneider Electric Harmony Electromechanical Relays sorozat RXG11B7 típusú interfész reléje kiváló megoldást nyújt az ipari automatizálás területén, ahol megbízható kapcsolási funkcióra van szükség. Ez a kompakt plug-in relé elsősorban vezérlőrendszerekbe történő beépítésre szolgál, és az elektromos áramkörök közötti átkapcsolási feladatokat látja el kitűnő hatékonysággal.
A RXG11B7 interfész relé 24V AC vezérlőfeszültséggel működik, és 1 váltóérintkezővel (1 C/O) rendelkezik, amely lehetővé teszi áramkörök átkapcsolását. A relé maximális terhelhetősége 10A -40°C és 55°C közötti hőmérsékleten, így széles hőmérséklettartományban alkalmazható különböző ipari környezetekben. A maximális kapcsolási feszültség 250V AC vagy 30V DC lehet, ami megfelelő rugalmasságot biztosít mind az AC, mind a DC áramkörök kapcsolásához. A relé különleges tulajdonsága a lockable tesztgomb, amely lehetővé teszi a működés manuális ellenőrzését és tesztelését anélkül, hogy az érintkezőket közvetlenül kellene manipulálni.
A relé kiemelkedő elektromos tulajdonságokkal rendelkezik. Névleges működési árama 10A 250V AC és 30V DC mellett, mind az UL, mind az IEC szabványoknak megfelelően. A minimális kapcsolási kapacitása 500 mW 100 mA és 5V DC mellett, míg a maximális kapcsolási kapacitás 2500 VA. Az átlagos tekercs ellenállás 260 Ohm 23°C ± 10% mellett, az érintkező ellenállás pedig mindössze 100 mOhm. A termék 1000 MOhm szigetelési ellenállással rendelkezik 500V DC mellett, a dielektromos szilárdság pedig 1000V AC az érintkezők között mikro leválasztással, 5000V AC a tekercs és az érintkező között megerősített szigeteléssel, valamint 1300V AC a csatlakozók és a ház között alapszigeléssel. A relé mechanikai élettartama lenyűgöző, 10 millió kapcsolási ciklus, míg elektromos élettartama 100.000 ciklus NO és NC ellenállás terhelés esetén 55°C-on. A működési idő 20 ms, a visszaállási idő ugyancsak 20 ms, amely gyors kapcsolást tesz lehetővé az alkalmazások során.
A RXG11B7 relé kompakt méretekkel rendelkezik, ami előnyös a helytakarékos beépítésnél. A csatlakozók kialakítása lapos (faston típusú), amely megkönnyíti a szerelést. A relé IP40 védettséggel rendelkezik, így megfelelő védelmet nyújt a por és az érintés ellen. Működési hőmérséklet-tartománya -40°C és 70°C között van, tárolási hőmérséklet-tartománya pedig -40°C és 85°C között. A termék kiváló rezgésállósággal rendelkezik: működés közben 3 gn, ±0,75 mm amplitúdó (f = 10–150 Hz), nem működő állapotban pedig 5 gn, ±0,75 mm amplitúdó (f = 10–150 Hz). Az érintkezők anyaga ezüst ötvözet (AgSnO2In2O3), amely biztosítja a hosszú élettartamot és a megbízható működést. A relé számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve a CE, UL, EAC, CSA és DNV tanúsítványokat, valamint az IEC 61810-1, UL 508 és CSA C22.2 No 14 szabványokat.
Schneider Electric Harmony Electromechanical Relays - RXG11B7 - RXG Interfész relé műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RXG sorozat
Termék vagy komponens típusa: Plug-in relé
Relé típusa: Interfész relé
Érintkezők típusa és összetétele: 1 C/O
Vezérlőáramkör feszültsége: 24 V AC
Konvencionális zárt hőáram: 10 A -40...55 °C-on
Helyi jelzés: Jelzőzászló
Kiegészítő jellemzők
Állapotjelző LED: Nélküli
Elektromos élettartam: 100000 ciklus NO ellenállás terhelésnél 55 °C-on
100000 ciklus NC ellenállás terhelésnél 55 °C-on
Névleges szigetelési feszültség: 250 V az IEC szerint
300 V a CSA szerint
300 V az UL szerint
Eltávolítható jelölés: Van
Maximális kapcsolási feszültség: 250 V AC
30 V DC
Elengedési feszültség küszöbérték: >= 0,3 Uc AC
Névleges üzemi áram: 10 A 30 V (DC) esetén az UL szerint
10 A 30 V (DC) esetén az IEC szerint
10 A 250 V (AC) esetén az UL szerint
10 A 250 V (AC) esetén az IEC szerint
Terhelési áram: 10 A 250 V AC esetén
Minimális kapcsolási kapacitás: 500 mW 100 mA, 5 V DC esetén
Maximális kapcsolási kapacitás: 2500 VA
Vezérlés típusa: Zárolható tesztgomb
Átlagos ellenállás: 260 Ohm 23 °C +/- 10 % esetén
Érintkezési ellenállás: 100 mOhm
Szigetelési ellenállás: 1000 MOhm 500 V DC esetén
Elektromos szigetelési osztály: F osztály
Mechanikai élettartam: 10000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Üzemeltetési jellemzők
Üzemeltetési sebesség: <= 1800 ciklus/óra terhelés alatt
<= 18000 ciklus/óra terhelés nélkül
Kihasználtsági együttható: 20 %
Működési idő: 20 ms
Visszaállási idő: 20 ms
Dielektromos szilárdság: 1000 V AC az érintkezők között mikro leválasztással
5000 V AC a tekercs és érintkező között megerősített szigeteléssel
1300 V AC a csatlakozók és ház között alapszigeléssel
Névleges impulzus-állófeszültség: 1200 V AC az érintkezők között mikro leválasztással
6000 V a tekercs és érintkező között megerősített szigeteléssel
1500 V a csatlakozók és ház között alapszigeléssel
Túlfeszültség kategória: III
Védelmi kategória: RT I
Szennyezési fok: 2
Vizsgálati szintek: A szint csoportos szerelés
Eszköz bemutatása: Teljes termék
Érintkezők anyaga: Ezüst ötvözet (AgSnO2In2O3)
Tüske alakja: Lapos (faston típusú)
Nettó tömeg: 0,02 kg
Környezeti jellemzők
Szabványok: CSA C22.2 No 14
UL 508
IEC 61810-1
Termék tanúsítványok: CE
UL
EAC
CSA
DNV
Tárolási környezeti levegő hőmérséklete: -40...85 °C
Üzemelési környezeti levegő hőmérséklete: -40...70 °C
IP védettségi szint: IP40
Relatív páratartalom: 10...85 %
Rezgésállóság: 3 gn, amplitúdó = +/- 0,75 mm (f = 10...150 Hz) működés közben
5 gn, amplitúdó = +/- 0,75 mm (f = 10...150 Hz) nem működő állapotban
