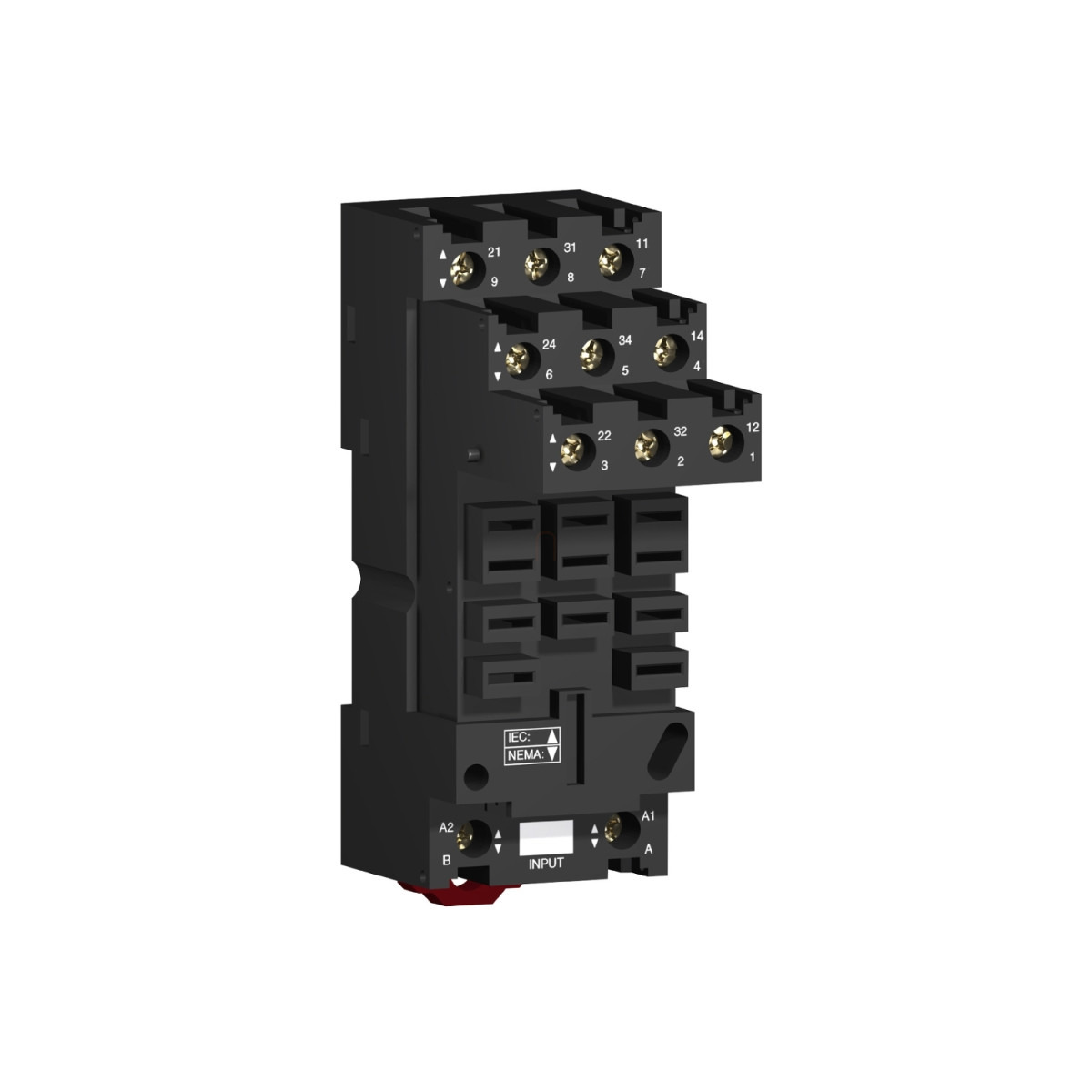

A Schneider Electric RUZSF3M típusú foglalata a Harmony Electromechanical Relays termékcsalád kiváló minőségű komponense, amely kifejezetten a RUMF2 és RUMF3 relékhez lett tervezve. Ez a 12A-es terhelhetőségű foglalat csavaros csatlakozókkal és különálló érintkezőkkel rendelkezik, így biztosítva a megbízható és biztonságos elektromos kapcsolatot ipari környezetben is.
A RUZSF3M foglalat kifejezetten kompatibilis a 2 C/O és 3 C/O érintkezős RUM típusú plug-in relékkel, így univerzális megoldást kínál számos vezérléstechnikai alkalmazáshoz. A termék 16A-es hagyományos szabad levegőn mért termikus árammal rendelkezik, míg a névleges üzemi feszültsége nem haladja meg a 250V-ot. Az eszköz 3 C/O (átváltó) érintkező típussal és összetétellel rendelkezik, ami sokoldalú felhasználást tesz lehetővé a különböző vezérlési feladatok során. A csatlakozók kialakítása lehetővé teszi különböző vezeték típusok és méretek használatát: 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) méretű flexibilis vezetékek kábelcsúccsal, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) méretű flexibilis vezetékek kábelcsúccsal, valamint 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) és 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) méretű tömör vezetékek kábelcsúcs nélkül is csatlakoztathatók.
A termék számos kiváló műszaki tulajdonsággal rendelkezik, amelyek növelik a felhasználhatóságát és megbízhatóságát. A csatlakozó tüske formája lapos kialakítású, a rögzítő csavarokat maximum 1 N.m nyomatékkal kell meghúzni. A rögzítési módja rugalmas, hiszen csavarokkal panelre vagy 35 mm-es szimmetrikus DIN sínre egyaránt felszerelhető. A névleges impulzus-állófeszültsége 4 kV, túlfeszültség kategóriája III-as, szennyezettségi foka pedig 3-as. Védelmi besorolása IP20, amely megfelel az IEC 60529 szabványnak, így beltéri alkalmazásokhoz ideális. A termék szélessége mindössze 36 mm, így helytakarékos megoldást kínál a kapcsolószekrényekben. Az eszköz megfelel az IEC 61984 szabványnak, és rendelkezik CSA, UL és CE tanúsítványokkal is, amelyek igazolják magas minőségét és nemzetközi szabványoknak való megfelelőségét. Tárolási és üzemeltetési környezeti hőmérséklet-tartománya széleskörű: -40...+85 °C tárolási és -40...+55 °C üzemeltetési hőmérséklettel, ami szélsőséges körülmények között is megbízható működést tesz lehetővé.
Schneider Electric Harmony Electromechanical Relays - RUZSF3M - foglalat, faston, univerzális RUM 3CO relékhez, elválasztott elrendezésű, csavaros műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Rövid terméknév: RUZ
Termék vagy alkatrész típus: Socket (Foglalat)
Termék kompatibilitás: Plug-in relé RUM 2 C/O érintkezővel, Plug-in relé RUM 3 C/O érintkezővel
Hagyományos szabad levegőn mért termikus áram: 16 A
Névleges üzemi feszültség: < 250 V
Érintkezők típusa és összetétele: 3 C/O
Kiegészítő információk
Csatlakozók - terminálok: Csatlakozó, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) flexibilis kábelcsúccsal, Csatlakozó, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) flexibilis kábelcsúccsal, Csatlakozó, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) tömör kábelcsúcs nélkül, Csatlakozó, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) tömör kábelcsúcs nélkül
Csatlakozó tüske alakja: Lapos
Meghúzási nyomaték: < 1 N.m az M3.5 csavarok esetén
Rögzítési mód: Csavarral (panelre), Bepattintható (35 mm-es szimmetrikus DIN sínre)
Érintkező terminál elrendezés: Elkülönített
Névleges impulzus-állófeszültség: 4 kV
Túlfeszültség kategória: III
Szennyezettségi fok: 3
Értékesítési egység: 10
Szélesség: 36 mm
Környezeti adatok
IP védelmi fokozat: IP20 az IEC 60529 szerint
Szabványok: IEC 61984
Terméktanúsítványok: CSA, UL
Jelölések: CE
Környezeti levegő hőmérséklete tároláshoz: -40…85 °C
Környezeti levegő hőmérséklete üzemeltetéshez: -40…55 °C
Méretek és szerkezeti elemek
A termék méretek (mm): 104 x 36 x 92
Jellemző elemek: Relék, Védőmodul, Rögzítőbilincs, 2 busz átkötő
