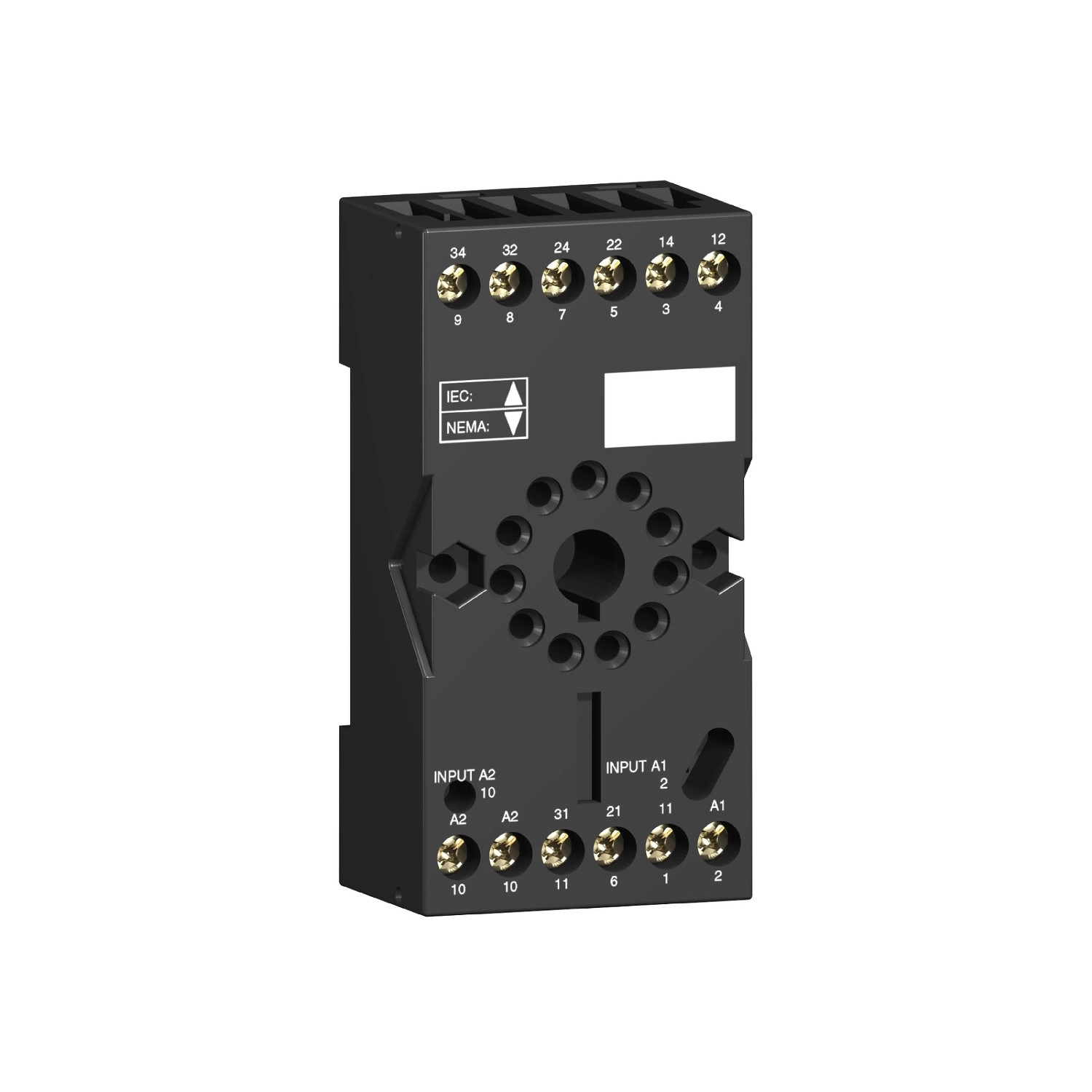

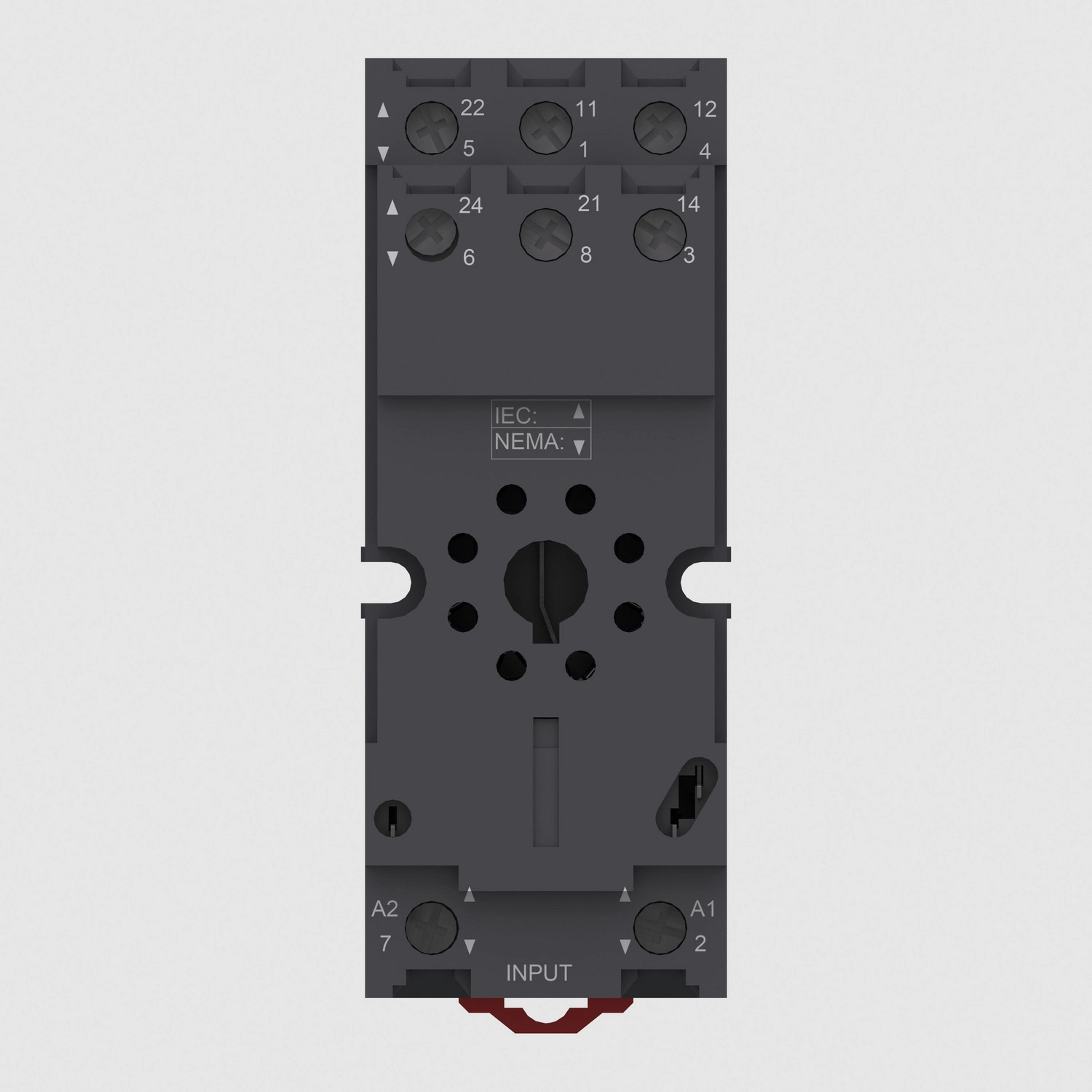

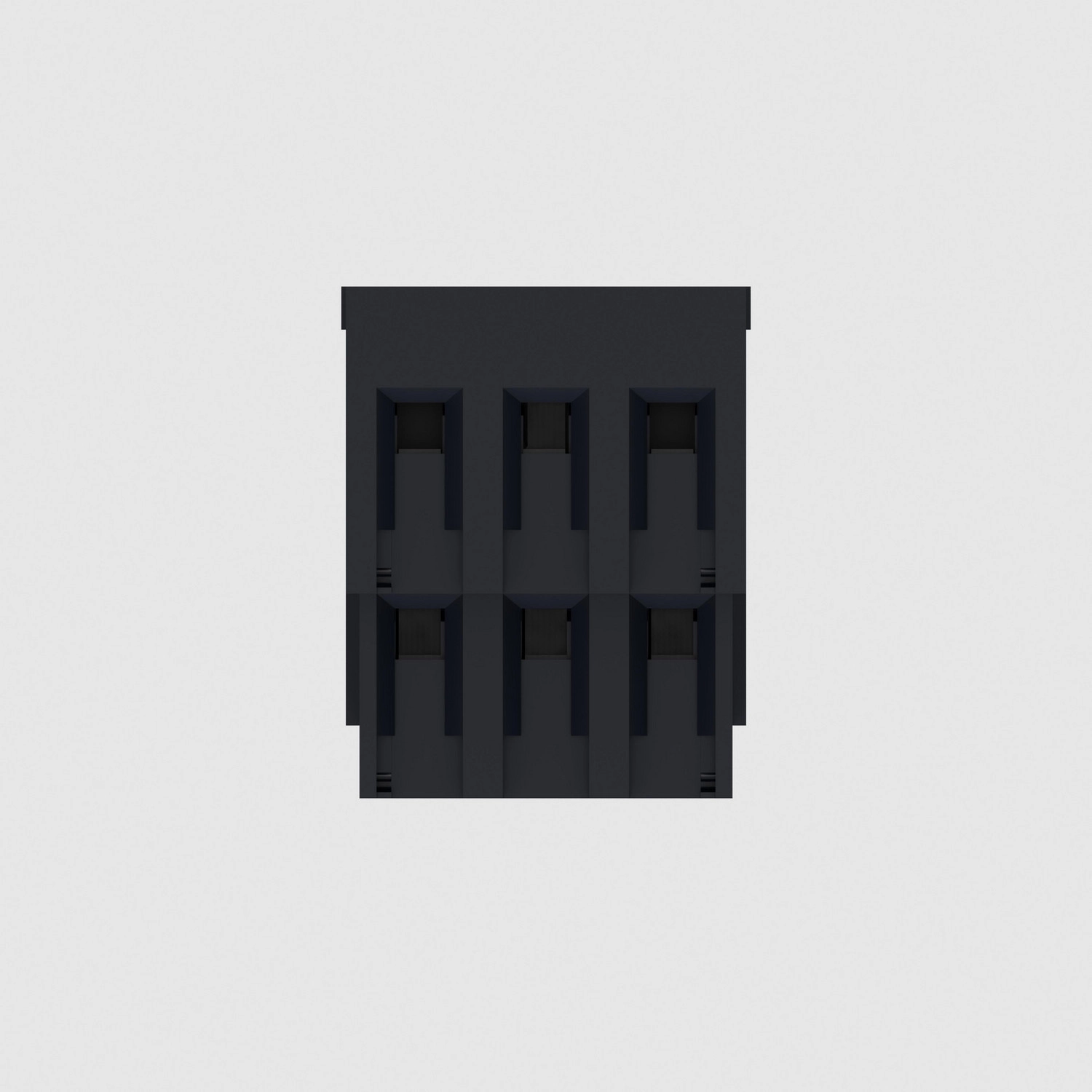

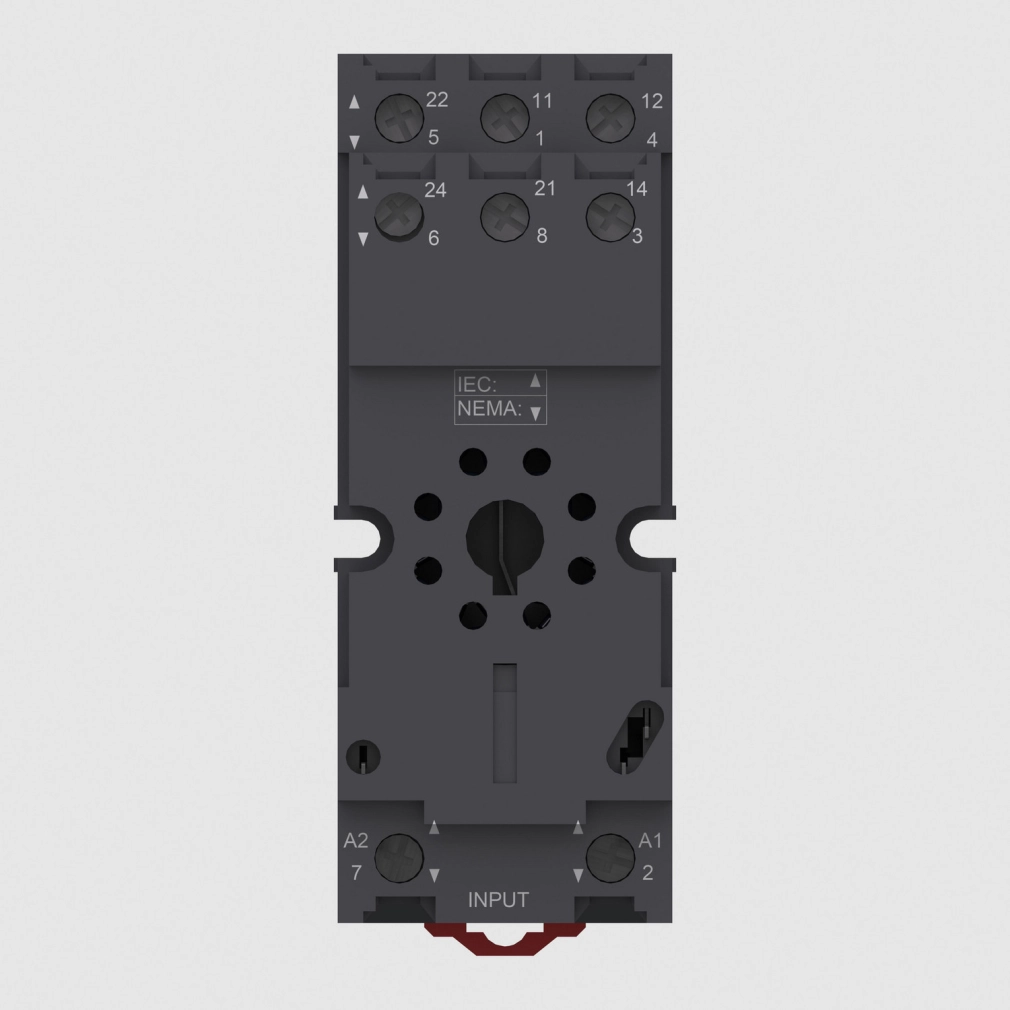

A Schneider Electric Harmony Electromechanical Relays RUZSC2M foglalat egy professzionális elektromechanikai megoldás, amelyet kifejezetten a RUM típusú 2 váltóérintkezős relék fogadására terveztek. Ez a kiváló minőségű foglalat tökéletes választás ipari alkalmazásokhoz, ahol megbízható elektromos kapcsolat és egyszerű szerelhetőség szükséges.
A RUZSC2M foglalat fő jellemzője az elválasztott érintkező elrendezés, amely nagyobb rugalmasságot biztosít a bekötés során és csökkenti a nem kívánt elektromos kölcsönhatások lehetőségét. A 12 amperes hagyományos szabad levegőben mérhető termikus árammal rendelkező egység 250 V alatti névleges üzemi feszültséggel működik. A foglalat csavaros csatlakozókkal van ellátva, amelyek többféle vezeték típust és keresztmetszetet támogatnak: rugalmas vezetékek esetén 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) és 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) méretben kábelvéggel, illetve tömör vezetékek esetén 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) és 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) méretben kábelvég nélkül.
A foglalat rögzítése többféleképpen lehetséges: panelre csavarozással vagy 35 mm-es szimmetrikus DIN sínre pattintással, így könnyedén illeszkedik a legtöbb vezérlőszekrény kialakításához. A hengeres kialakítású csatlakozótüskék biztosítják a jó elektromos érintkezést és a hosszú élettartamot. A csavarok meghúzási nyomatéka nem haladhatja meg az 1 Nm értéket az M3,5 csavaroknál. A RUZSC2M foglalat 4 kV névleges impulzus-állósági feszültséggel rendelkezik, és megfelel a III-as túlfeszültség kategóriának, valamint 3-as szennyezettségi fokozatnak, így kiváló védelmet nyújt az elektromos rendszernek.
A foglalat IP20-as védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami elegendő védelmet biztosít a legtöbb ipari környezetben. A termék szélessége 36 mm, ami kompakt méretű, mégis robusztus kialakítást eredményez. A RUZSC2M foglalat széles hőmérsékleti tartományban használható: üzemeltetési környezeti hőmérséklete -40...55 °C, tárolási hőmérséklete pedig -40...85 °C között van, így extrém körülmények között is megbízhatóan működik. A termék megfelel az IEC 61984 szabványnak, valamint UL és CSA tanúsítványokkal rendelkezik, és CE jelöléssel van ellátva, ami garantálja a nemzetközi biztonsági és minőségi előírásoknak való megfelelést.
Schneider Electric Harmony Electromechanical Relays - RUZSC2M - foglalat, hengeres, univerzális RUM 2CO relékhez, elválasztott elrendezésű, csavaros műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Electromechanical Relays
Eszköz rövid neve: RUZ
Termék vagy komponens típus: Foglalat
Termék kompatibilitás: RUM dugaszolható relé 2 C/O érintkezővel
Hagyományos szabad levegőben mérhető termikus áram [Ith]: 12 A
Névleges üzemi feszültség [Ue]: < 250 V
Érintkezők típusa és összetétele: 2 C/O
Kiegészítő jellemzők
Csatlakozások - kapcsok: Csatlakozó, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) rugalmas kábelvéggel
Csatlakozó, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) rugalmas kábelvéggel
Csatlakozó, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) tömör kábelvég nélkül
Csatlakozó, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) tömör kábelvég nélkül
Tüske alakja: Hengeres
Meghúzási nyomaték: < 1 N.m M3,5 csavar(ok) esetén

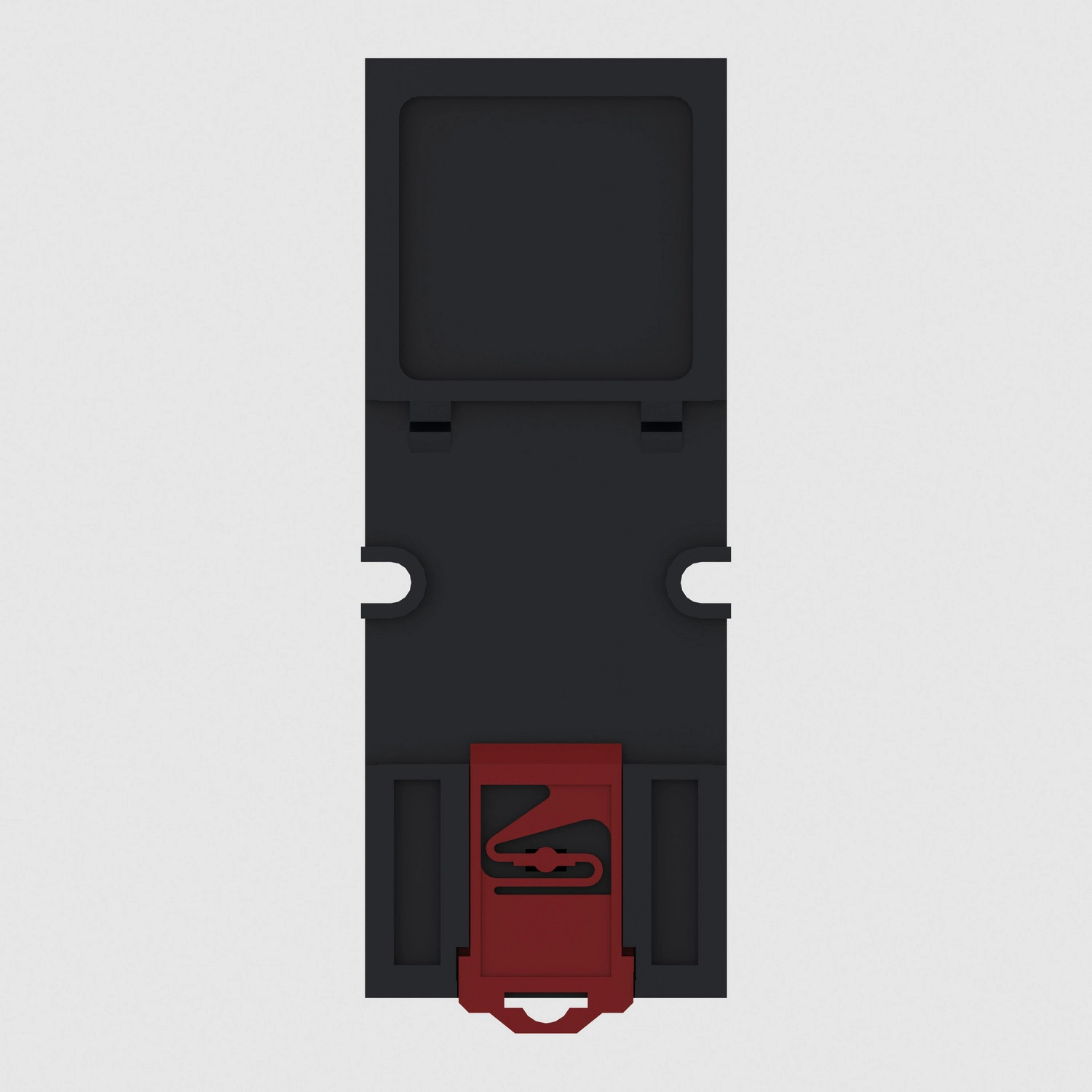

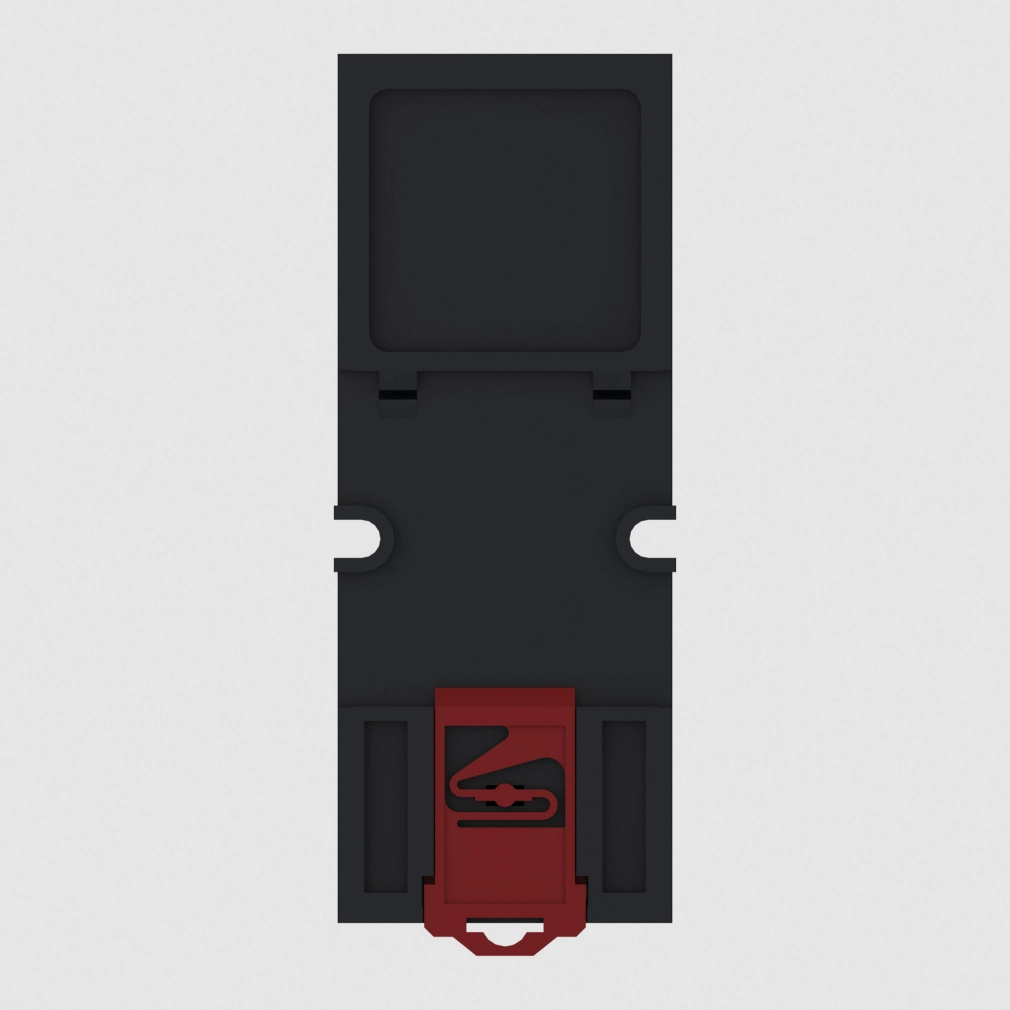

Rögzítési mód: Csavarral (panelre), Pattintással (35 mm szimmetrikus DIN sínre)
Érintkező kapocs elrendezés: Elválasztott
Névleges impulzus-állósági feszültség [Uimp]: 4 kV
Túlfeszültség kategória: III
Szennyezettségi fok: 3
Oszthatatlan értékesítési mennyiség: 10
Szélesség: 36 mm
Környezet
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szabványok: IEC 61984
Termék tanúsítványok: UL, CSA
Jelölés: CE
Környezeti hőmérséklet tároláshoz: -40...85 °C
Környezeti hőmérséklet üzemeltetéshez: -40...55 °C
