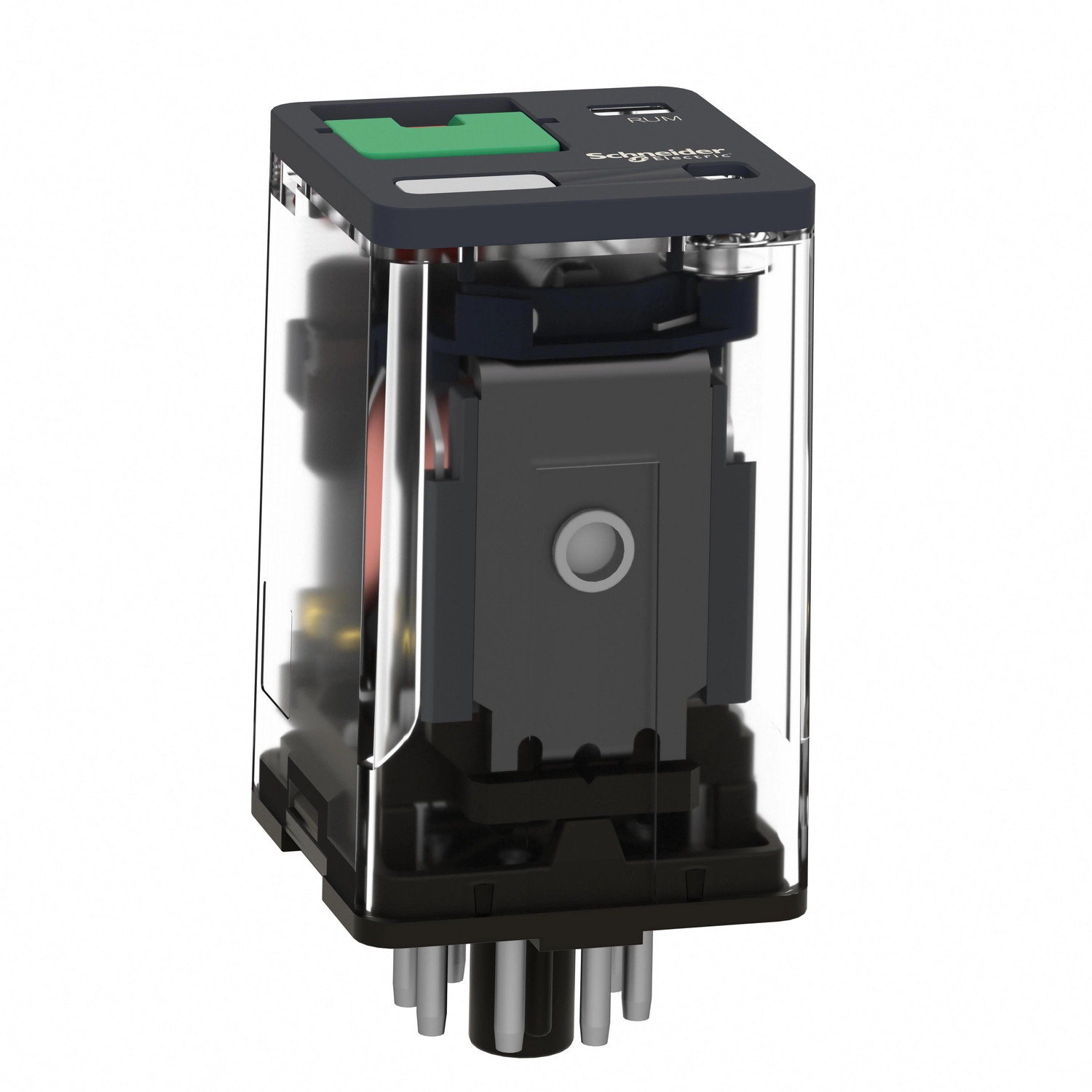

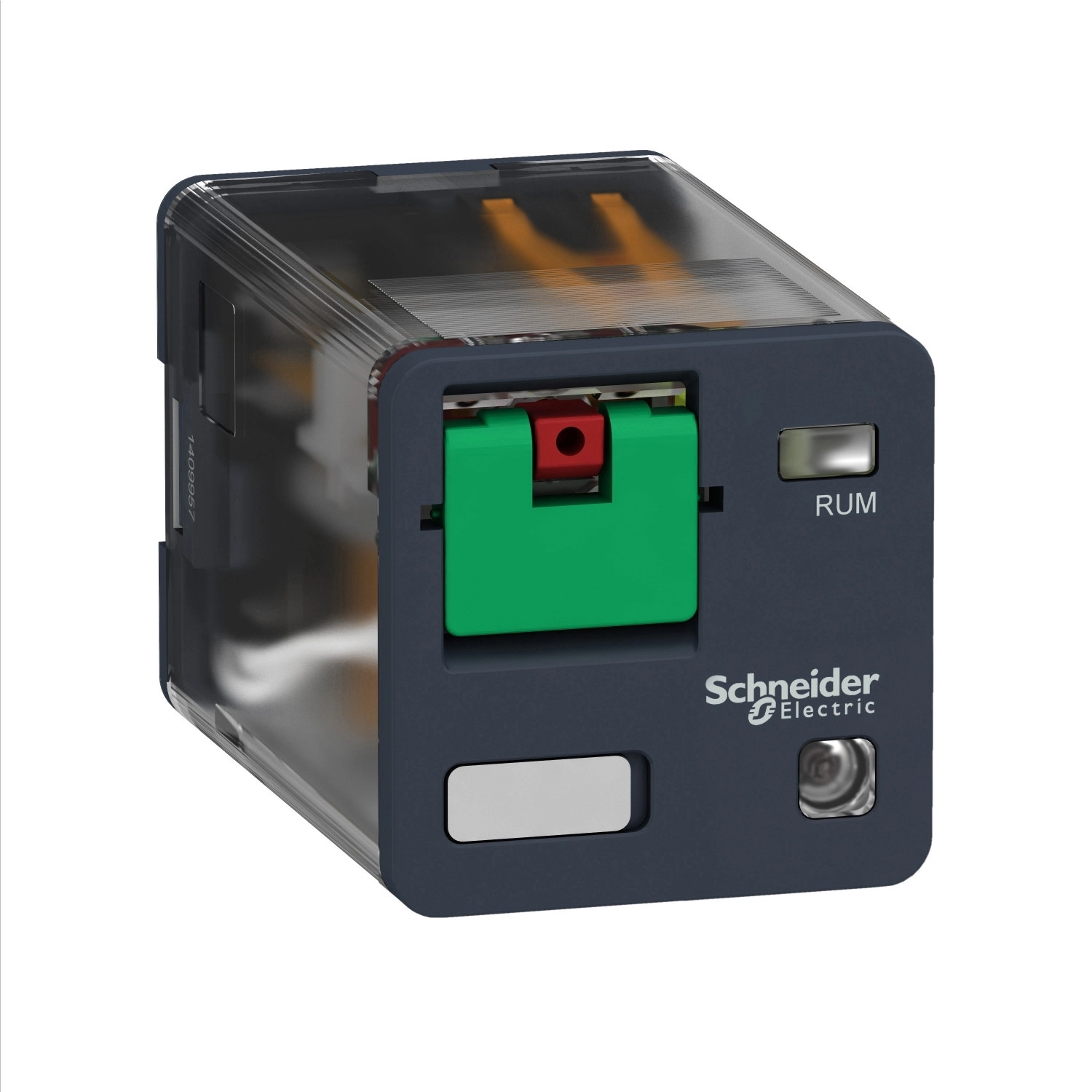

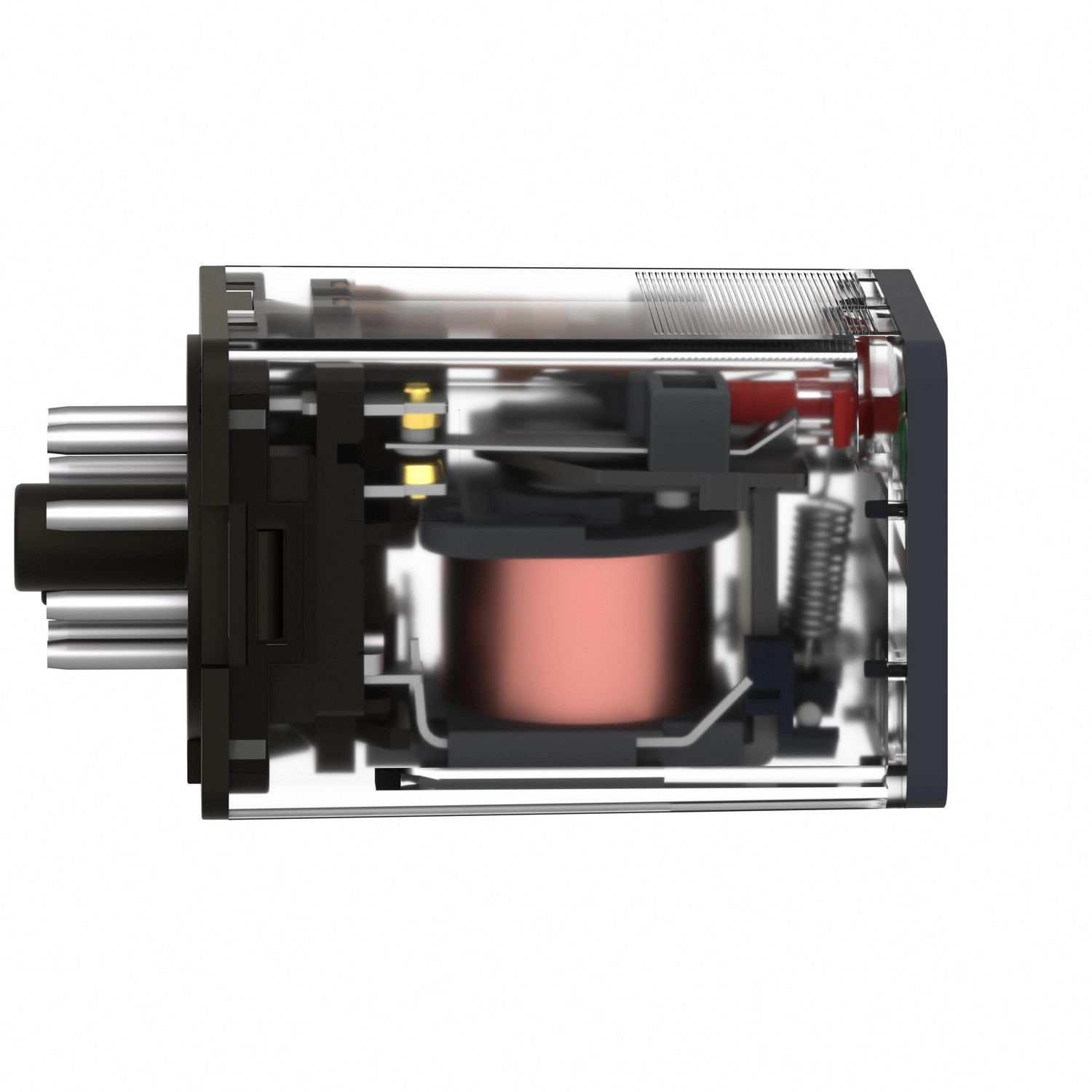

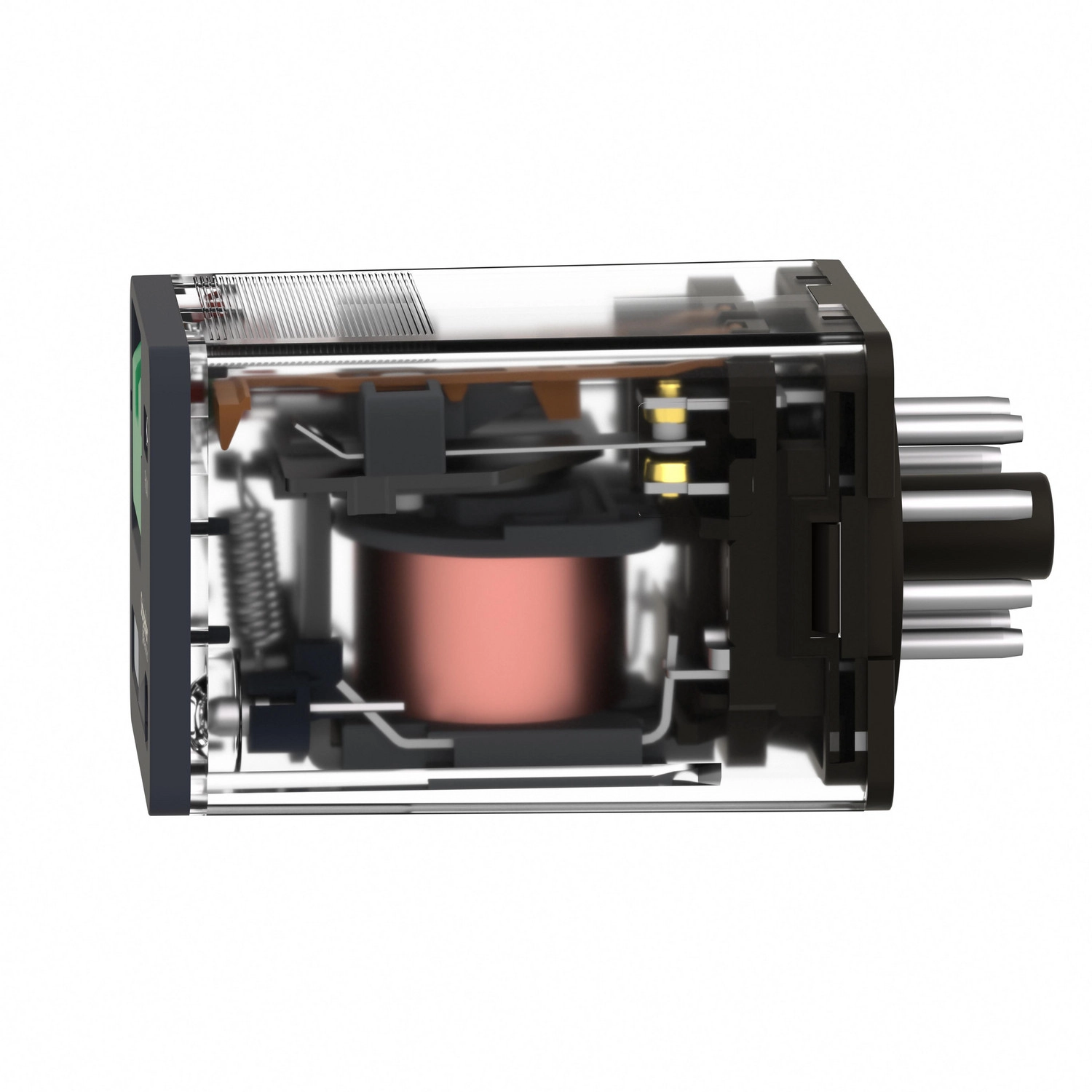

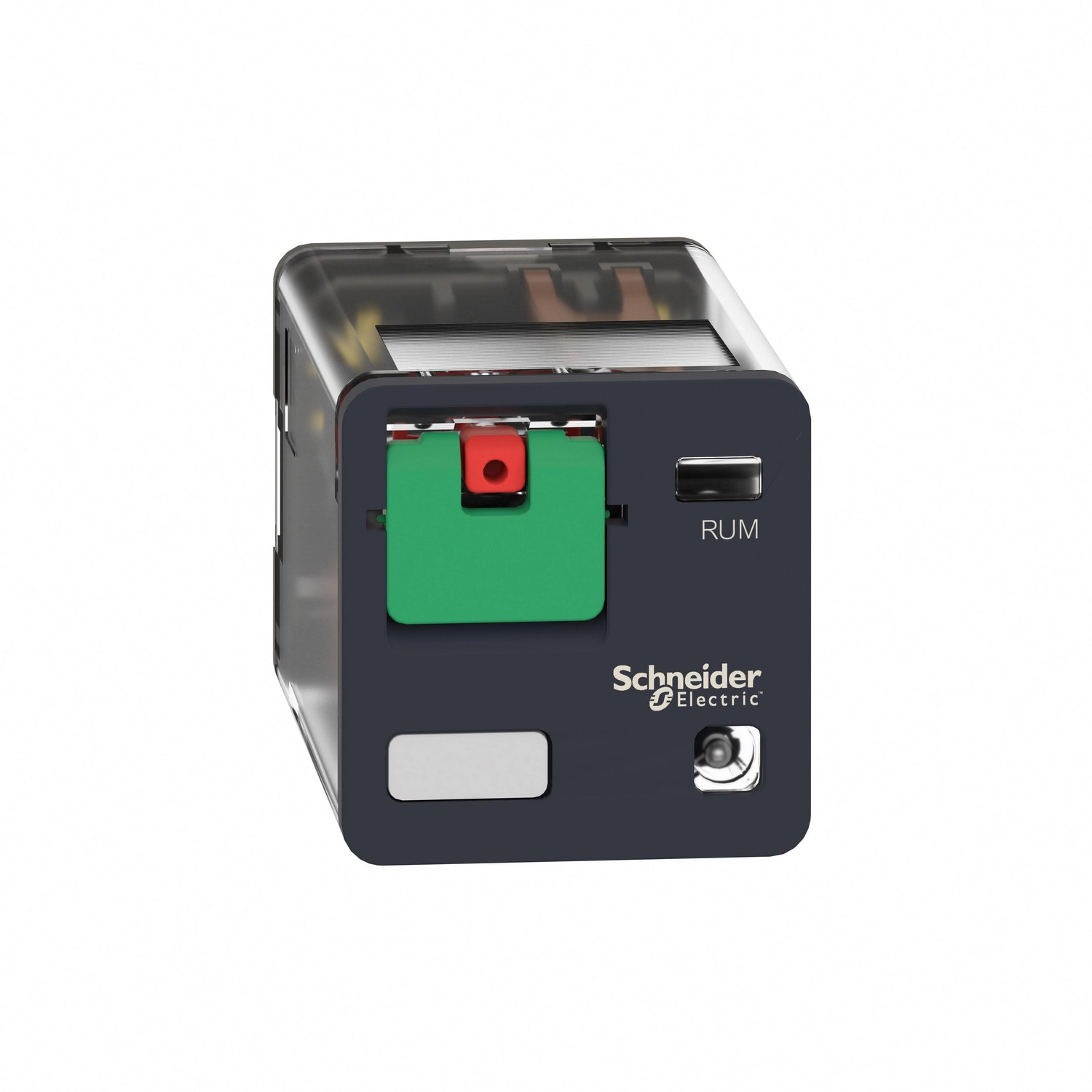

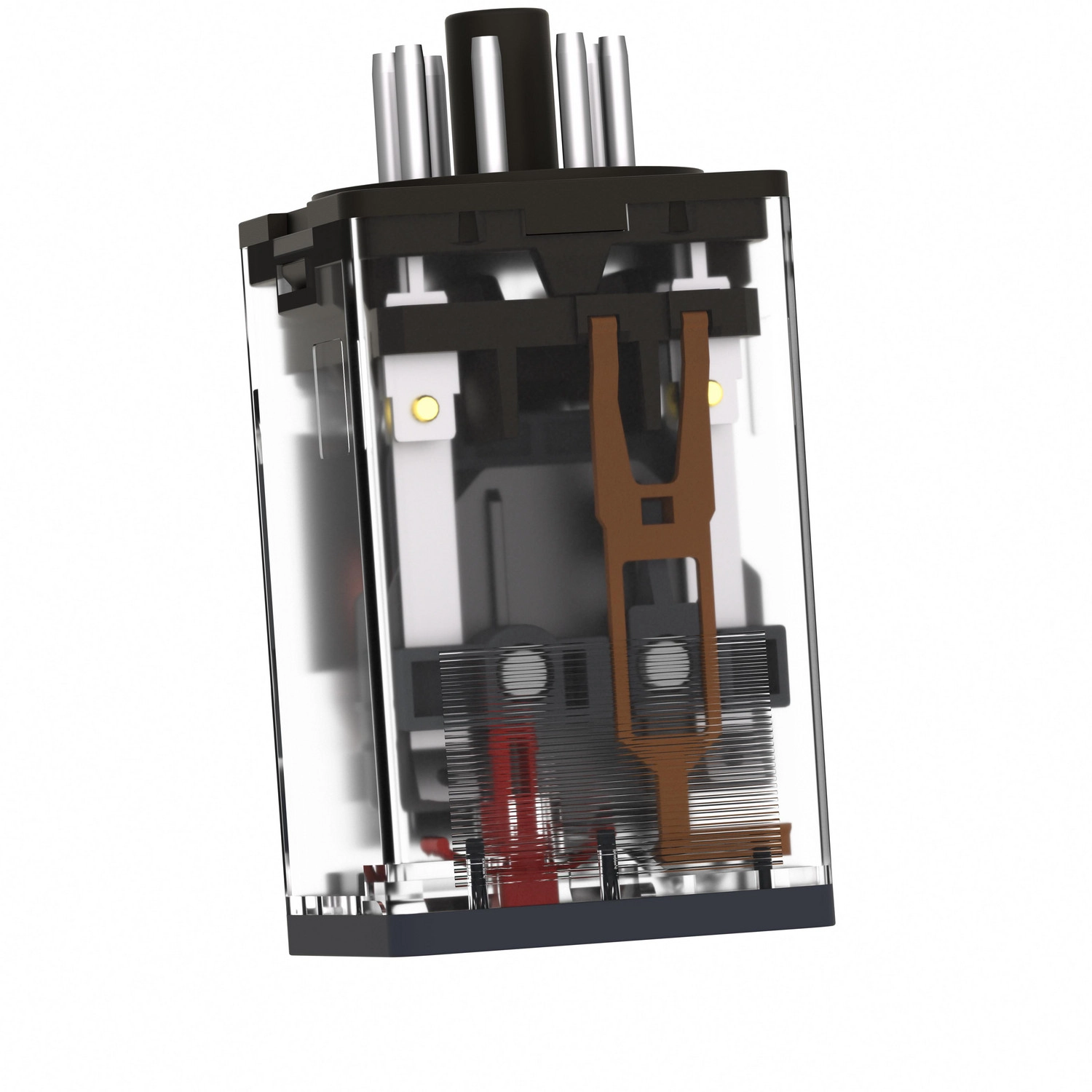

A Schneider Electric Harmony Electromechanical Relays RUMC32P7 univerzális dugaszolható relé egy professzionális megoldás ipari automatizálási és vezérlési alkalmazásokhoz. Ez a hengeres kialakítású, kiváló minőségű elektromechanikai relé megbízható működést és hosszú élettartamot biztosít még intenzív használat mellett is. A RUMC32P7 modell a RUM sorozat része, amely a Schneider Electric széleskörű reléválasztékának egyik kiemelkedő terméke.
A relé 3 váltóérintkezővel (3CO) rendelkezik, amelyek lehetővé teszik komplex vezérlési feladatok megvalósítását. A 230V AC 50/60 Hz névleges vezérlőfeszültséggel működő modell maximális kapcsolási kapacitása 2500 VA/280 W, ami széles körű alkalmazást tesz lehetővé különböző ipari környezetekben. A relé 10A névleges áramerősséggel bír -40...55°C üzemi hőmérséklet-tartományban, így extrém körülmények között is megbízhatóan működik. A beépített állapotjelző LED azonnal láthatóvá teszi a működési állapotot, míg a rögzíthető tesztgomb lehetővé teszi a relé működésének ellenőrzését és tesztelését anélkül, hogy a rendszert üzembe kellene helyezni.
A RUMC32P7 modell kiemelkedő műszaki paraméterei között szerepel a 4 kV impulzusfeszültség-szilárdság, amely magas szintű védelmet biztosít a túlfeszültségek ellen. A 100000 ciklus elektromos élettartam ellenállásos terhelésnél és az 5 millió mechanikai működtetés garantálja a hosszú távú, megbízható teljesítményt. A relé különböző terhelésekkel való kompatibilitása figyelemre méltó: ellenállásos és induktív AC terheléseknél egyaránt kiváló, valamint DC terhelésekhez is alkalmazható. Az átlagos tekercsfogyasztás mindössze 3 VA 60 Hz-en, ami energiatakarékos üzemeltetést tesz lehetővé. Az IP40 védettségi fokozat megfelelő védelmet nyújt a por és egyéb környezeti hatások ellen, míg a moduláris, kompakt kialakítás (35,4 x 35 x 56 mm) helytakarékos beépítést tesz lehetővé.
A RUMC32P7 relé különösen ajánlott olyan ipari alkalmazásokhoz, ahol a megbízhatóság és a hosszú élettartam kritikus követelmény. Az UL 508, IEC 61810-1 és CSA C22.2 No 14 szabványoknak való megfelelés garantálja a termék biztonságos működését és kompatibilitását nemzetközi rendszerekkel. A relé rendelkezik EAC, CSA és UL tanúsítványokkal, ami tovább erősíti a termék minőségét és megbízhatóságát. A Schneider Electric RUMC32P7 univerzális relé ideális választás vezérlőrendszerek, motorvezérlések, automatizálási berendezések és egyéb ipari alkalmazások számára, ahol magas fokú megbízhatóságra és precíz működésre van szükség.
Schneider Electric Harmony Electromechanical Relays - RUMC32P7 - RUM univerzális relé, hengeres, 3CO, 10A, 230VAC, tesztgomb, LED műszaki adatok
Általános tulajdonságok
Terméksorozat: Harmony Electromechanical Relays
Sorozat neve: RUM sorozat
Termék vagy alkatrész típus: Dugaszolható relé
Relé típus: Univerzális relé
Érintkezők típusa és összetétele: 3 C/O (váltóérintkező)
Állapotjelző LED: Van
Vezérlési típus: Rögzíthető tesztgomb
Elektromos jellemzők
Vezérlő áramkör feszültsége: 230 V AC 50/60 Hz
Konvencionális zárt hőáram: 10 A (-40...55 °C)
Névleges impulzusfeszültség-szilárdság: 4 kV (1,2/50 µs)
Minimális kapcsolási kapacitás: 170 mW 10 mA-nél, 17 V
Elektromos élettartam: 100000 ciklus ellenállásos terhelésnél
Átlagos tekercsfogyasztás: 3 VA 60 Hz-en
Működési idő: 20 ms névleges feszültségen
Névleges üzemi feszültség határok: 184...253 V AC
Névleges szigetelési feszültség: 250 V IEC szerint, 300 V CSA és UL szerint
Visszaállítási idő: 20 ms névleges feszültségnél
Maximális kapcsolási feszültség: 250 V IEC szerint
Elengedési feszültség küszöbértéke: >= 0,15 Uc AC
Névleges üzemi áram
10 A 277 V AC UL szerint
10 A 30 V DC UL szerint
10 A 277 V AC (azonos polaritás) CSA szerint
10 A 30 V DC CSA szerint
5 A 250 V AC (NC) IEC szerint
5 A 28 V DC (NC) IEC szerint
10 A 250 V AC (NO) IEC szerint
10 A 28 V DC (NO) IEC szerint
További jellemzők
Átlagos ellenállás: 6800 Ohm 20 °C-on +/- 15 %
Maximális kapcsolási kapacitás: 2500 VA/280 W
Mechanikai élettartam: 5000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 18000 ciklus/óra terhelés nélkül, <= 1200 ciklus/óra terhelés alatt
Kihasználási tényező: 20 %
Kompatibilitási kód: RUM
Dielektromos szilárdság: 1500 V AC érintkezők között mikro megszakítással, 2500 V AC tekercs és érintkező között megerősített szigeteléssel, 2000 V AC pólusok között alapszigeteléssel
Környezeti feltételek
Védettségi kategória: RT I
Szennyezési fok: 2
Üzemi helyzet: Bármilyen pozíció
Tesztelési szint: A szint csoportos szerelés
Eszköz megjelenése: Teljes termék
Érintkező anyaga: AgNi

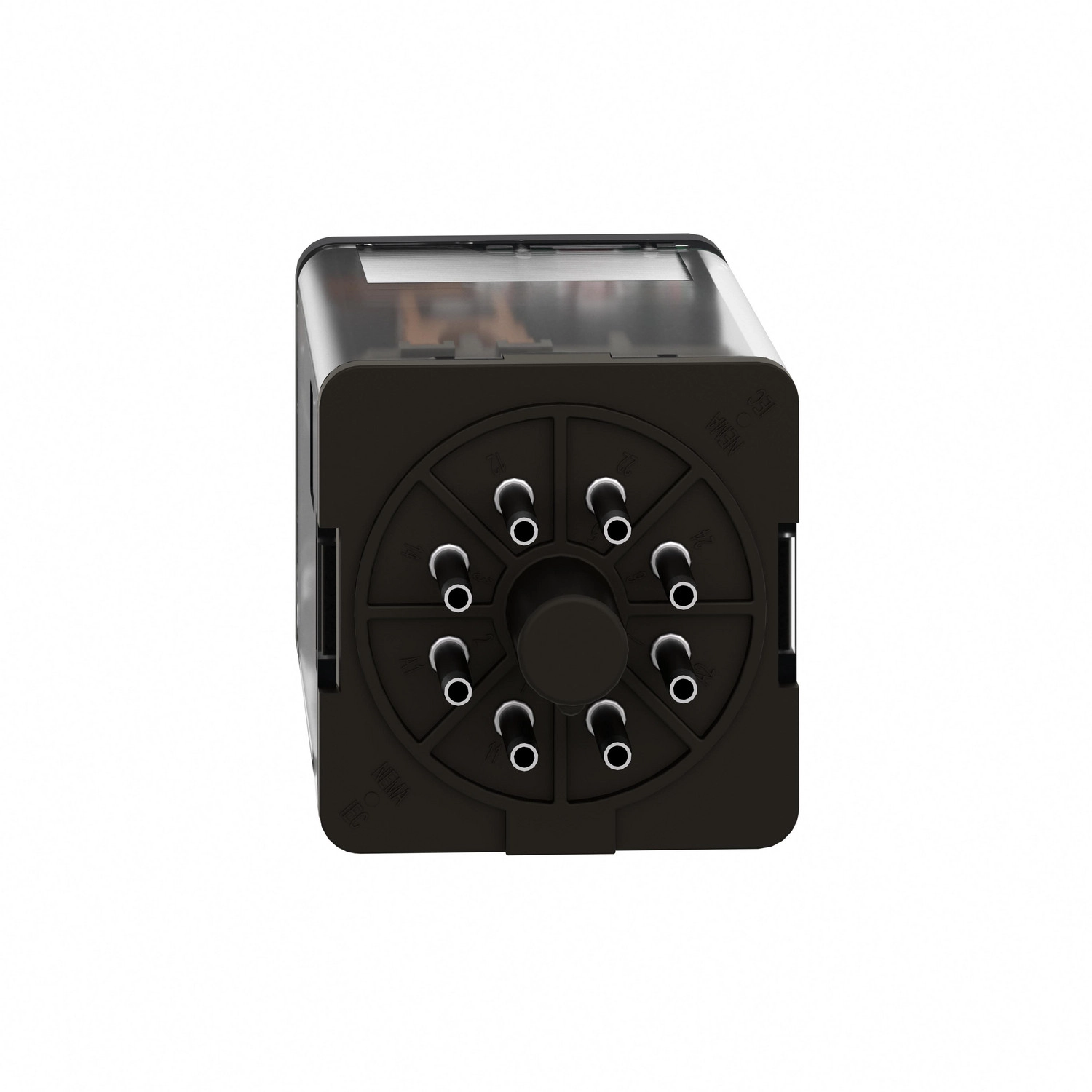

Tüske alakja: Hengeres
Üzemi környezeti hőmérséklet: -40...55 °C
IP védettségi fokozat: IP40
Szabványok: UL 508, IEC 61810-1, CSA C22.2 No 14
Termék tanúsítványok: EAC, CSA, UL
Tárolási környezeti hőmérséklet: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben, 4 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működés közben
Ütésállóság: 10 gn (időtartam = 11 ms) működés közben IEC 60068-2-27 szerint, 10 gn (időtartam = 11 ms) nem működés közben IEC 60068-2-27 szerint
