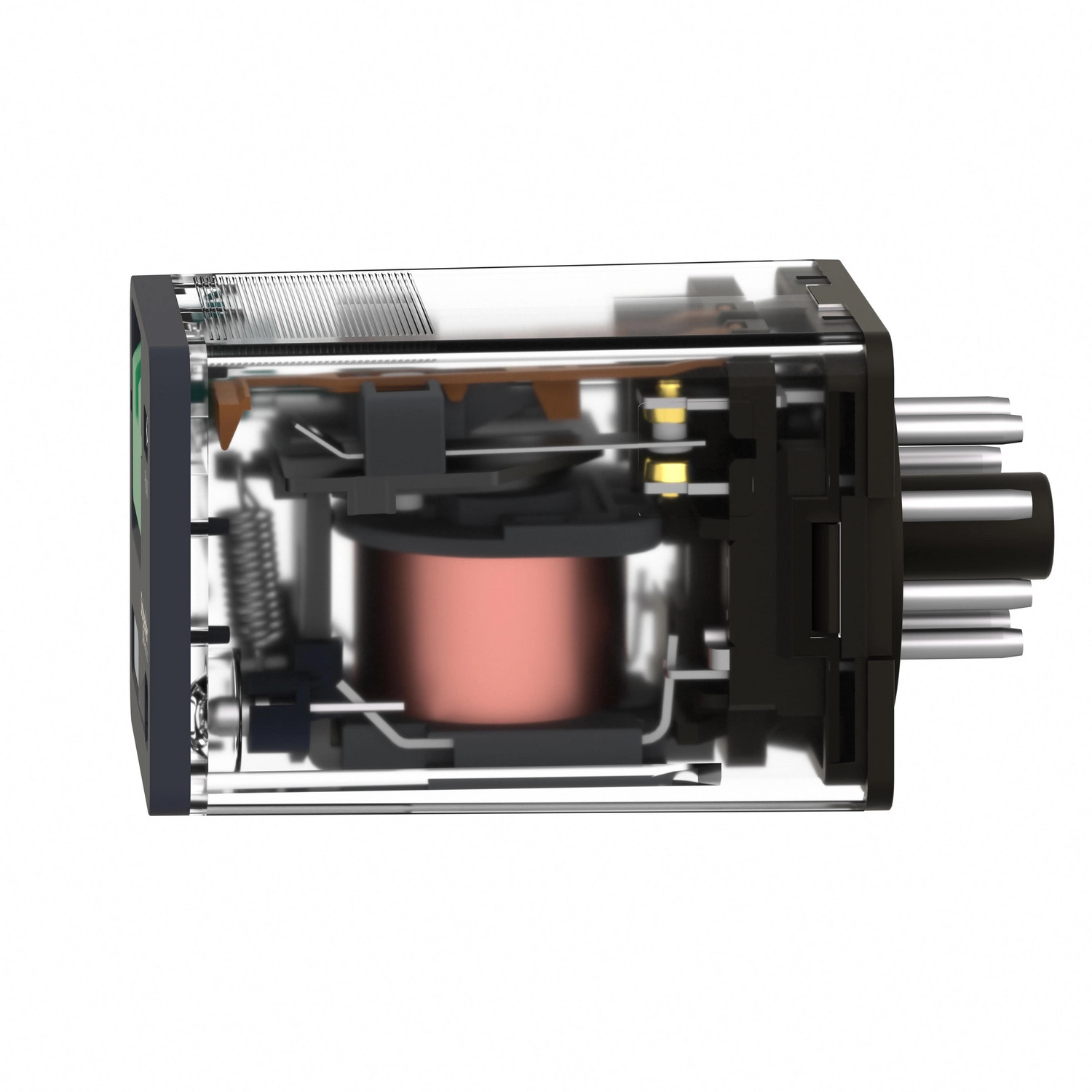

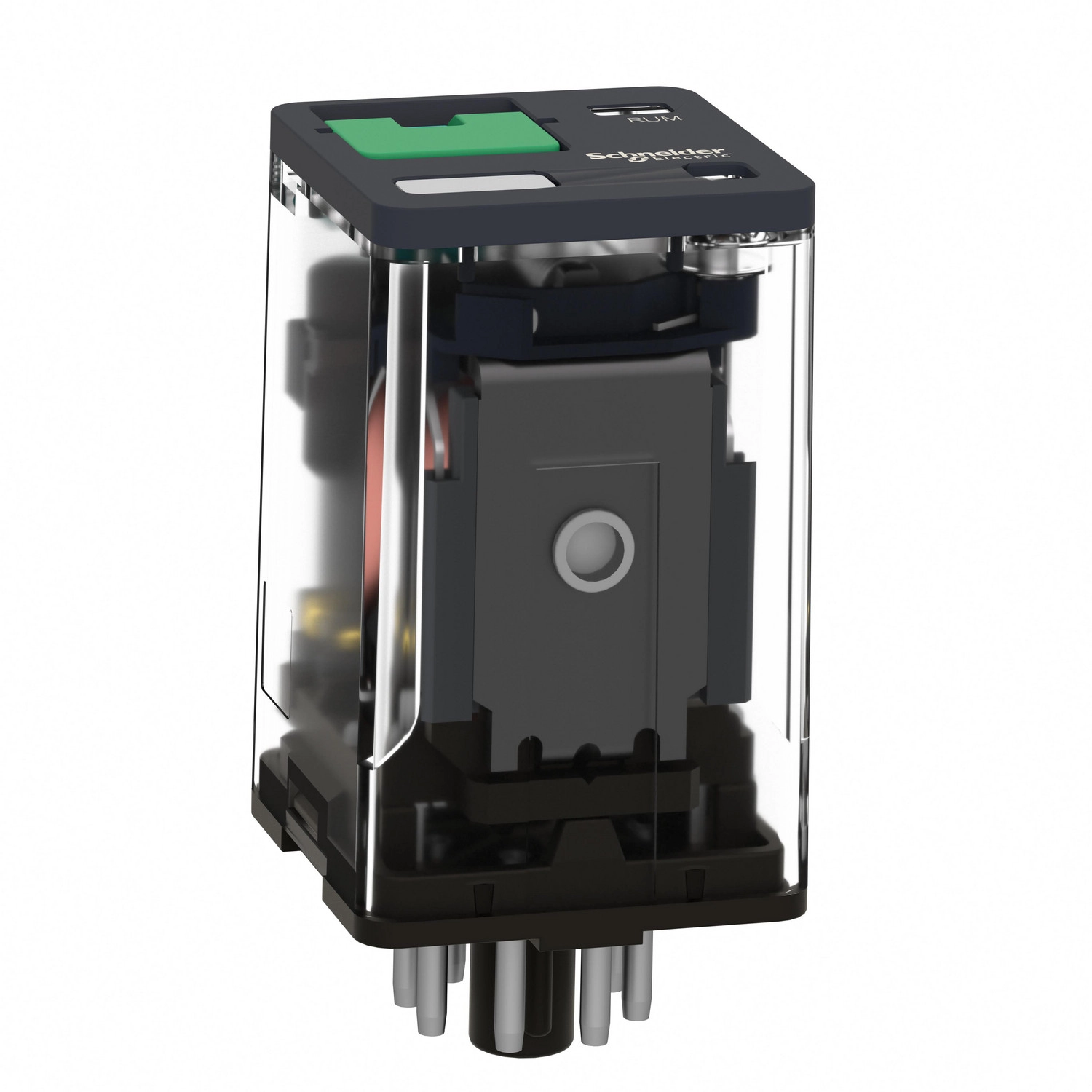

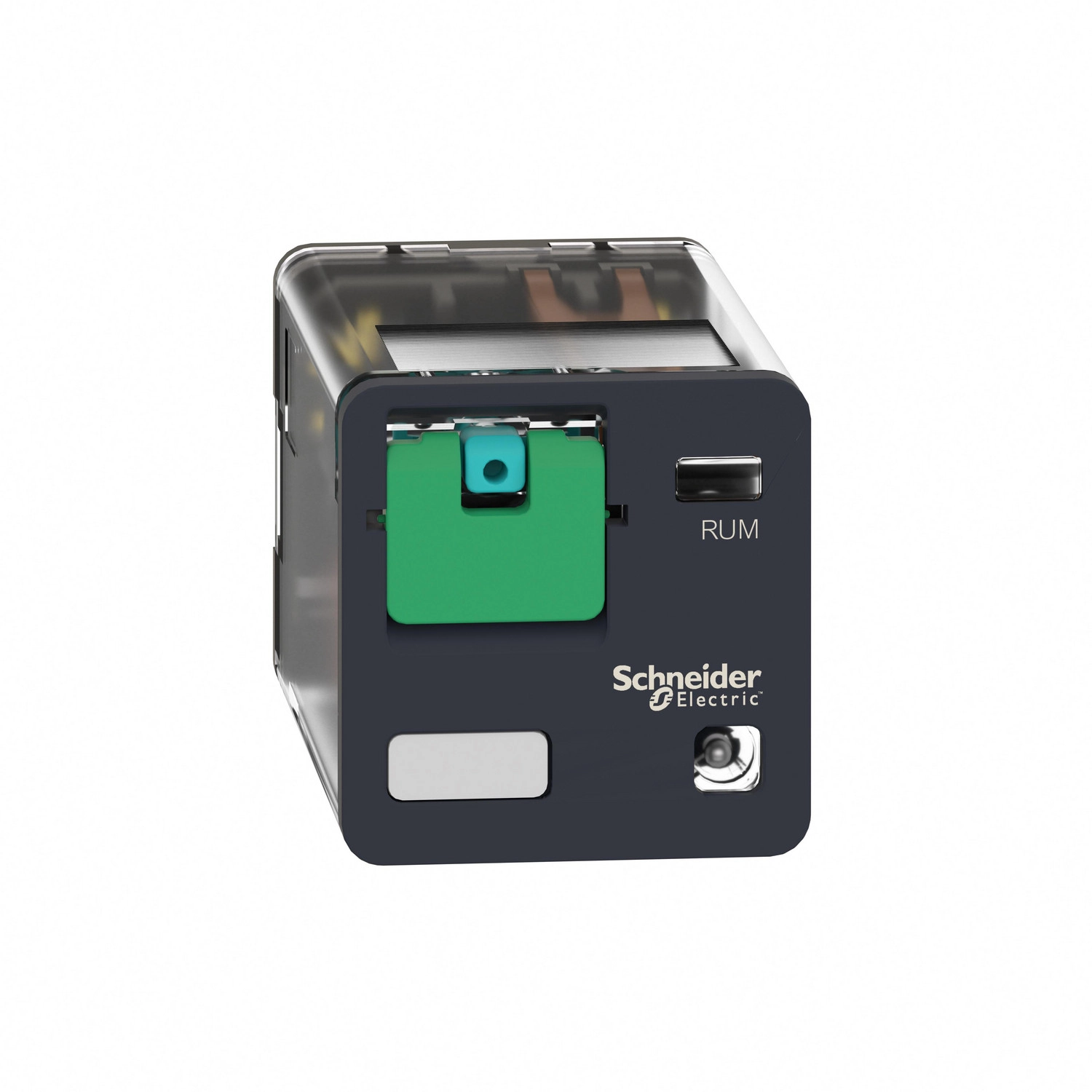

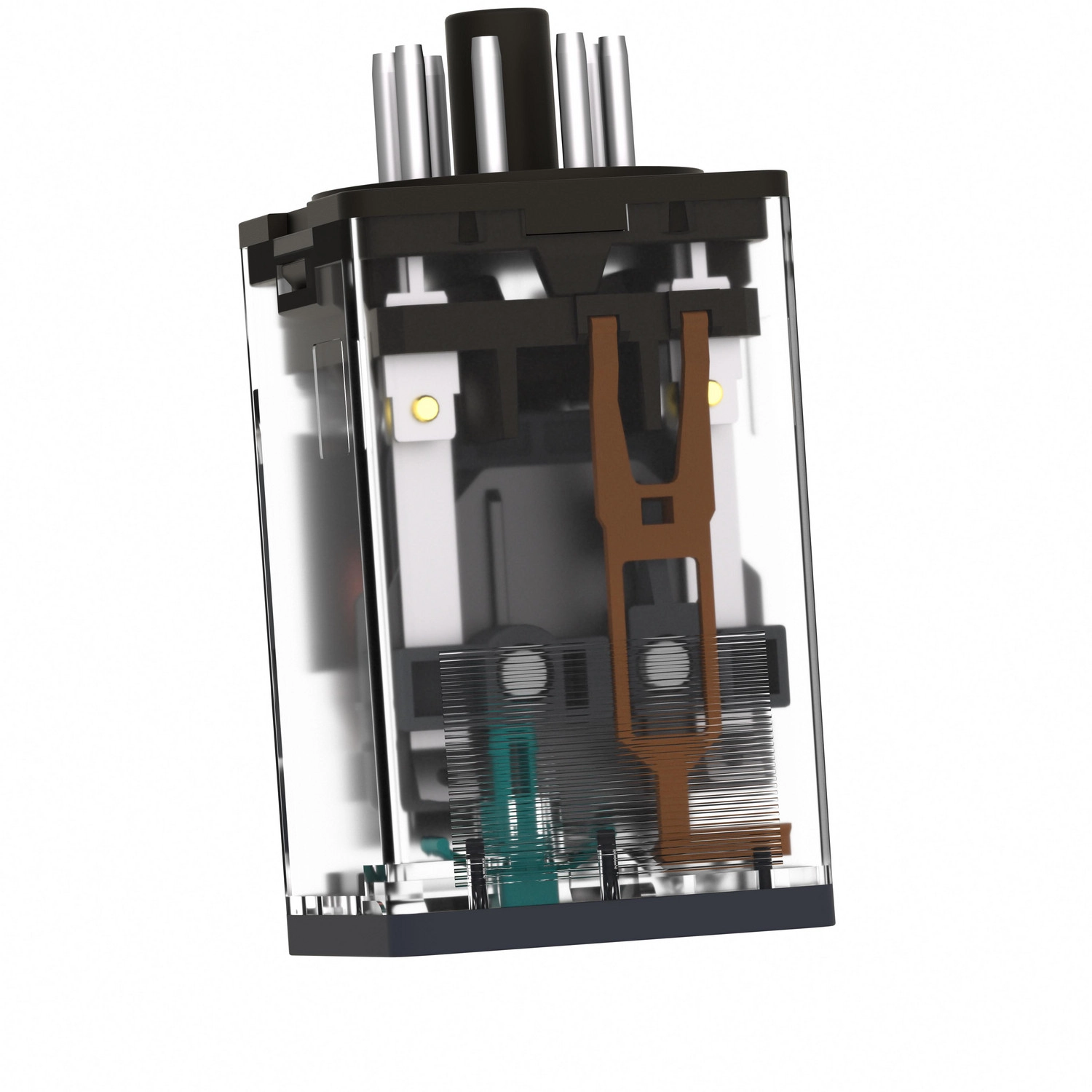

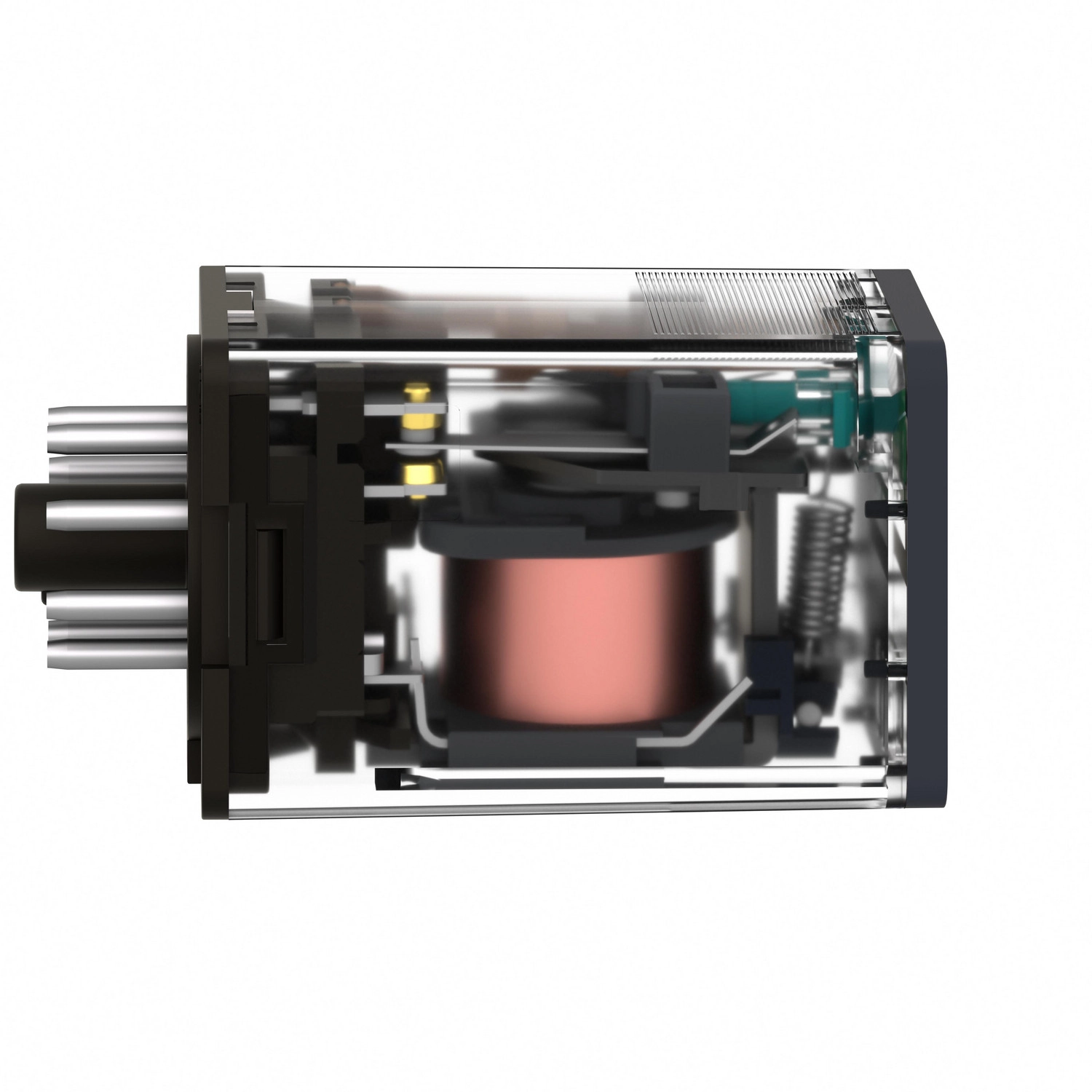

A Schneider Electric RUMC32JD univerzális dugaszolható relé a Harmony Electromechanical Relays termékcsalád tagja, amely ipari vezérlésekhez és automatizálási rendszerekhez kínál megbízható megoldást. Ez a kompakt, cilindrikus kivitelű relé ideális választás olyan alkalmazásokban, ahol a hosszú élettartam, a megbízható működés és a könnyű szerelhetőség alapvető követelmény.
A RUMC32JD modell 12 V DC vezérlőfeszültséggel működik, és 3 váltóérintkezővel (3 C/O) rendelkezik, amely sokoldalú kapcsolási lehetőségeket biztosít. A relé maximális kapcsolási árama 10 A, amely széles körű felhasználást tesz lehetővé különböző ipari környezetekben. A beépített állapotjelző LED azonnal láthatóvá teszi a relé működési állapotát, míg a reteszelhető tesztgomb lehetővé teszi a manuális működtetést és tesztelést, jelentősen megkönnyítve ezzel a telepítést és a hibaelhárítást.
Műszaki szempontból a RUMC32JD relé kimagasló teljesítményt nyújt. A 10 A-es konvencionális zárt termikus áramterhelhetőség -40...55 °C között garantált, míg az impulzusfeszültség-állóság eléri a 4 kV-ot (1,2/50 μs). A termék kapcsolási kapacitása 170 mW 10 mA és 17 V mellett, ami alacsony energiafogyasztású rendszerekben is hatékony működést biztosít. Az elektromos élettartam 100 000 ciklus rezisztív terhelésnél, míg a mechanikai élettartam impresszív 5 millió kapcsolási ciklust ér el. A készülék működési sebessége terhelés nélkül eléri a 18 000 ciklust óránként, terheléssel pedig maximum 1200 ciklust óránként. A névleges üzemi feszültségtartomány 9,6...13,2 V DC, a relé működési ideje mindössze 20 ms névleges feszültségen, csakúgy, mint a visszaállási ideje. Az átlagos ellenállás értéke 120 Ohm 20 °C-on, ±15% tűréssel. A maximális kapcsolási teljesítmény 2500 VA/280 W, ami széles terhelési tartományban történő alkalmazást tesz lehetővé.
A RUMC32JD a biztonság szempontjából is kiváló választás. A relé dielektromos szilárdsága 1500 V AC az érintkezők között mikro megszakítással, 2500 V AC a tekercs és érintkező között megerősített szigeteléssel, valamint 2000 V AC a pólusok között alapszigeléssel. A termék védelmi kategóriája RT I, a szennyezettségi foka 2, és bármilyen pozícióban működtethető. Az IP40-es védettség biztosítja a megbízható működést ipari környezetben is. A relé rezgésállósága 3 gn (f = 10...150 Hz) 5 ciklus üzemelés közben, valamint 4 gn (f = 10...150 Hz) 5 ciklus nem üzemelő állapotban, míg ütésállósága 10 gn (időtartam = 11 ms) mind üzemelő, mind nem üzemelő állapotban, megfelelve az IEC 60068-2-27 szabványnak. A termék rendelkezik UL, CSA és EAC tanúsítványokkal, valamint megfelel az IEC 61810-1, UL 508 és CSA C22.2 No 14 szabványoknak. A relé kompakt méretei (56 × 35 × 35,4 mm) lehetővé teszik a helytakarékos beépítést, míg az AgNi érintkezőanyag biztosítja a hosszú élettartamot és a megbízható kapcsolást. A termék széles környezeti hőmérséklet-tartományban használható: üzemelés közben -40...55 °C, tárolás során pedig -40...85 °C között.
Schneider Electric Harmony Electromechanical Relays - RUMC32JD műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RUM sorozat
Termék vagy alkatrész típusa: Dugaszolható relé
Relé típusa: Univerzális relé
Érintkezők típusa és összetétele: 3 C/O (váltóérintkező)
Állapotjelzés: LED-del
Vezérlés típusa: Reteszelhető tesztgomb
Vezérlő áramkör feszültsége: 12 V DC
Konvencionális zárt termikus áram: 10 A (-40...55 °C)
Műszaki adatok
Névleges impulzusfeszültség-állóság: 4 kV (1,2/50 µs)
Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V mellett
Elektromos élettartam: 100000 ciklus rezisztív terhelésnél
Működési idő: 20 ms névleges feszültségnél
Névleges üzemi feszültségtartomány: 9,6...13,2 V DC
Névleges szigetelési feszültség: 250 V IEC szerint, 300 V CSA szerint, 300 V UL szerint
Visszaállási idő: 20 ms névleges feszültségnél
Maximális kapcsolási feszültség: 250 V IEC szerint
Kiejtési feszültség küszöbérték: >= 0,1 Uc DC
Névleges üzemi áram
10 A 277 V AC UL szerint
10 A 30 V DC UL szerint
10 A 277 V AC (azonos polaritás) CSA szerint
10 A 30 V DC CSA szerint
5 A 250 V AC (NC) IEC szerint
5 A 28 V DC (NC) IEC szerint
10 A 250 V AC (NO) IEC szerint
10 A 28 V DC (NO) IEC szerint
Egyéb jellemzők
Átlagos ellenállás: 120 Ohm 20 °C-on +/- 15 %
Maximális kapcsolási kapacitás: 2500 VA/280 W
Mechanikai élettartam: 5000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 18000 ciklus/óra terhelés nélkül, <= 1200 ciklus/óra terheléssel
Kihasználtsági tényező: 20 %
Kompatibilitási kód: RUM
Dielektromos szilárdság
1500 V AC érintkezők között mikro megszakítással
2500 V AC tekercs és érintkező között megerősített
2000 V AC pólusok között alap
Védelmi és környezeti adatok
Védelmi kategória: RT I
Szennyezettségi fok: 2
Működési helyzet: Bármely pozíció
Tesztelési szint: A szint csoportos szerelés
Készülék megjelenése: Teljes termék
Érintkező anyaga: AgNi

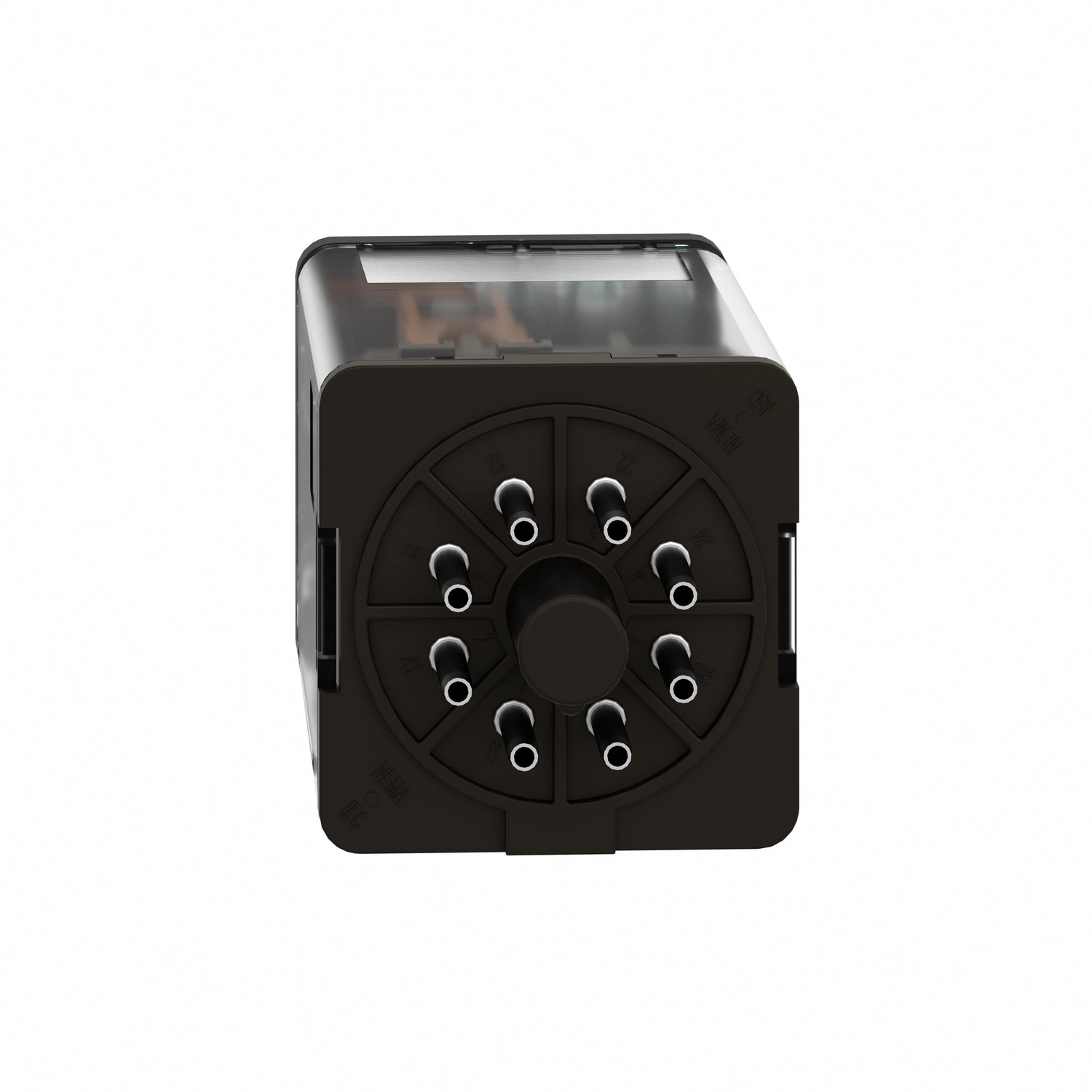

Csap alakja: Cilindrikus
Üzemi környezeti hőmérséklet: -40...55 °C
IP védettségi fokozat: IP40
Szabványok: IEC 61810-1, UL 508, CSA C22.2 No 14
Terméktanúsítványok: UL, CSA, EAC
Tárolási környezeti hőmérséklet: -40...85 °C
Rezgés- és ütésállóság
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus üzemelés közben
4 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem üzemelő
Ütésállóság: 10 gn (időtartam = 11 ms) üzemelés közben IEC 60068-2-27 szerint
10 gn (időtartam = 11 ms) nem üzemelő IEC 60068-2-27 szerint
Méretadatok
56 × 35 × 35,4 mm
