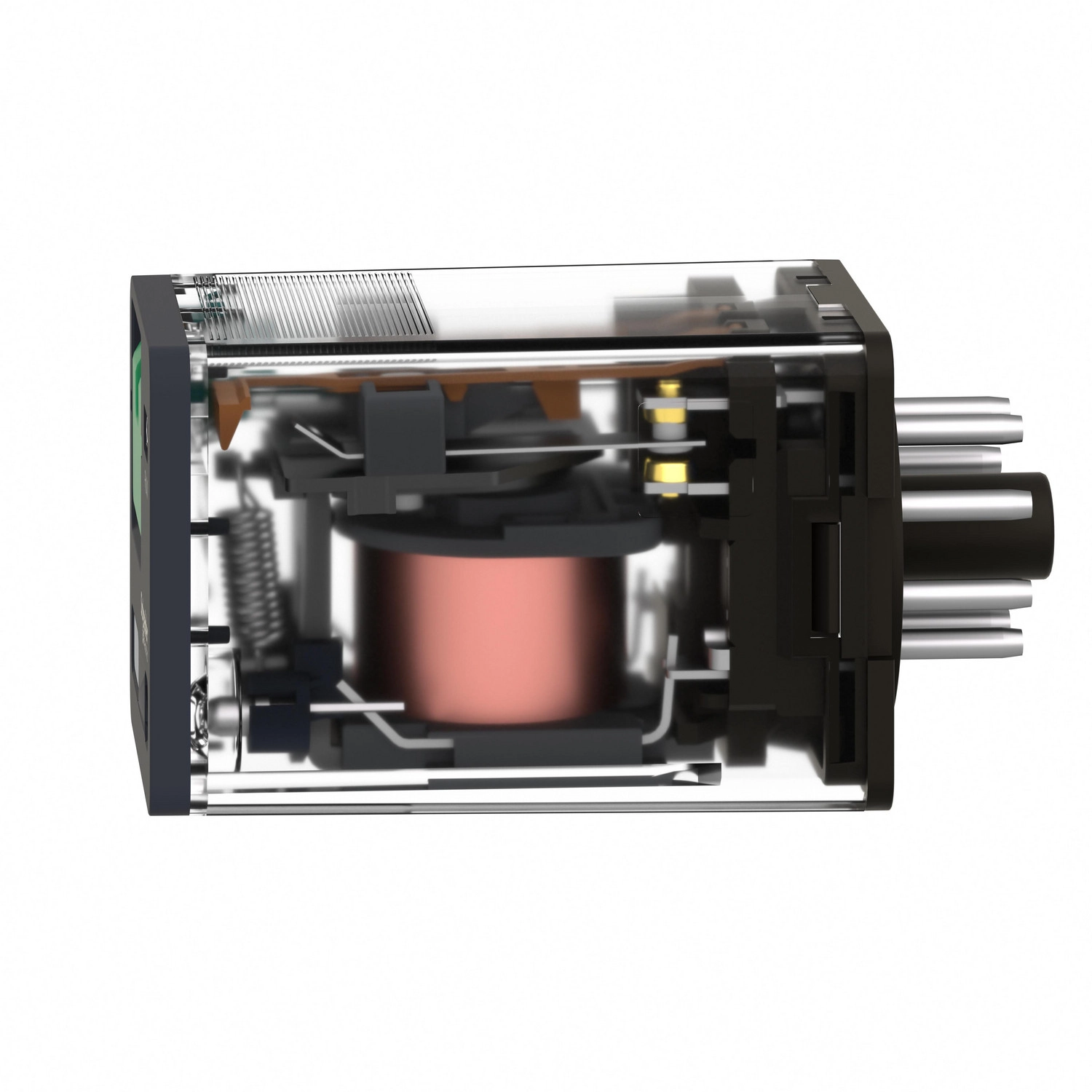

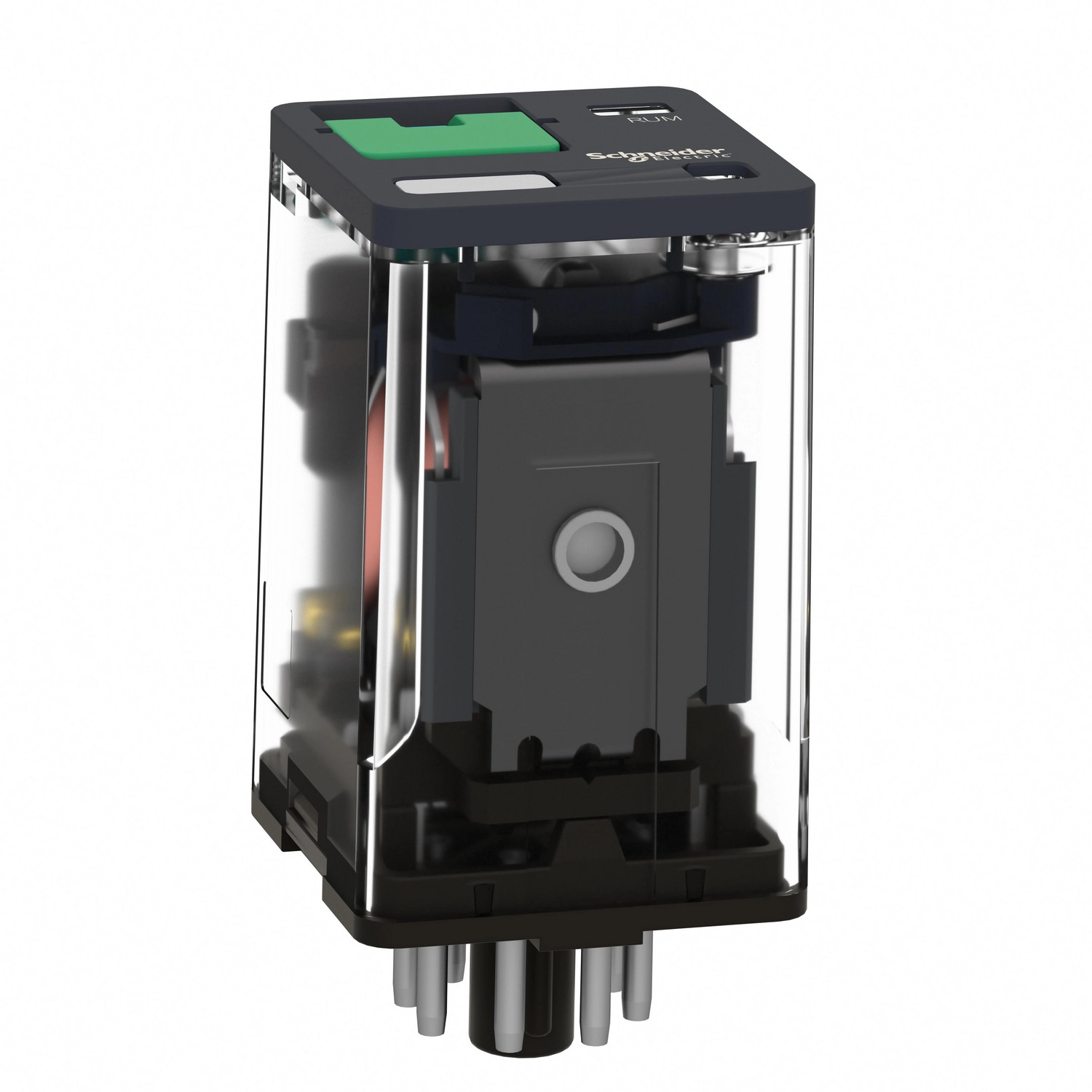

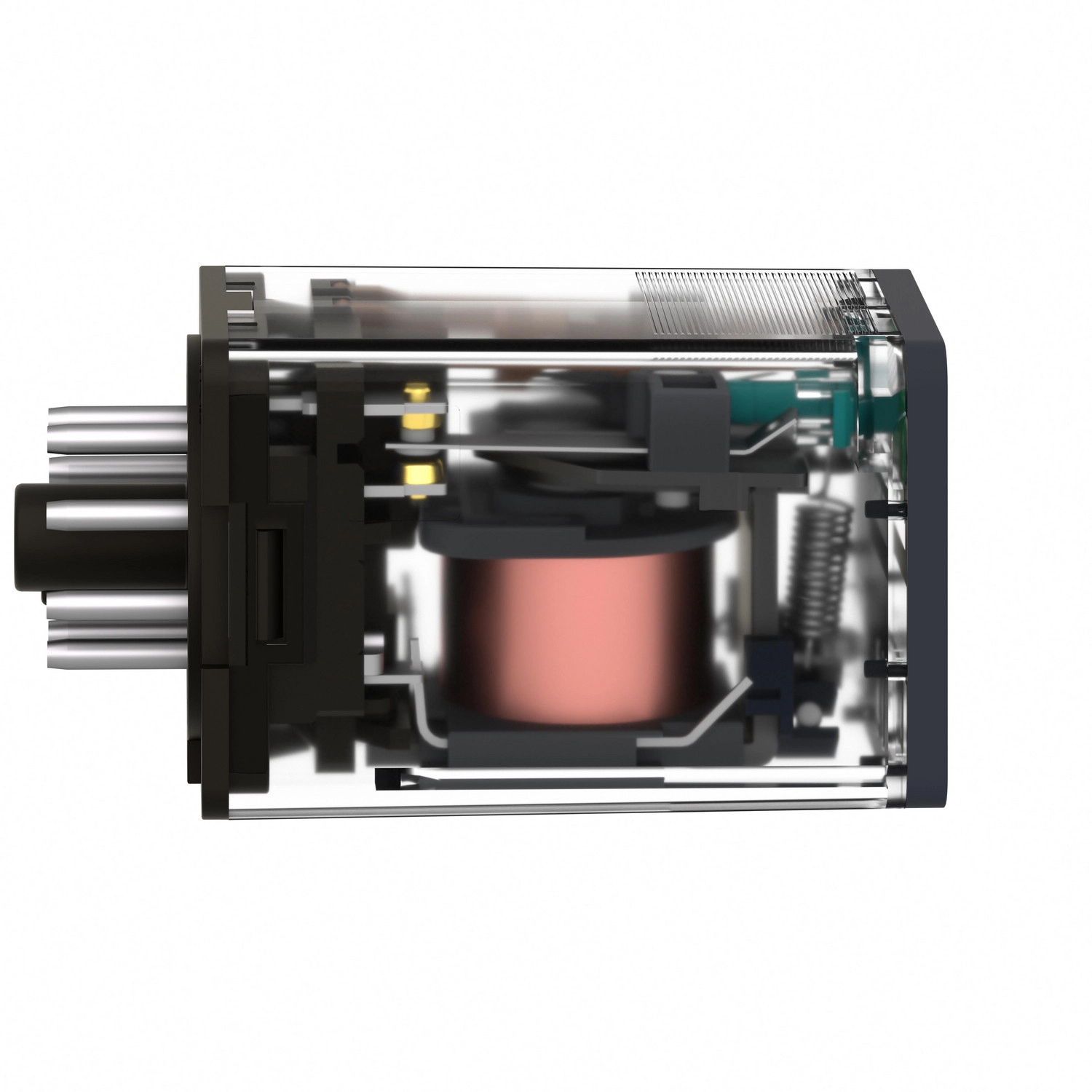

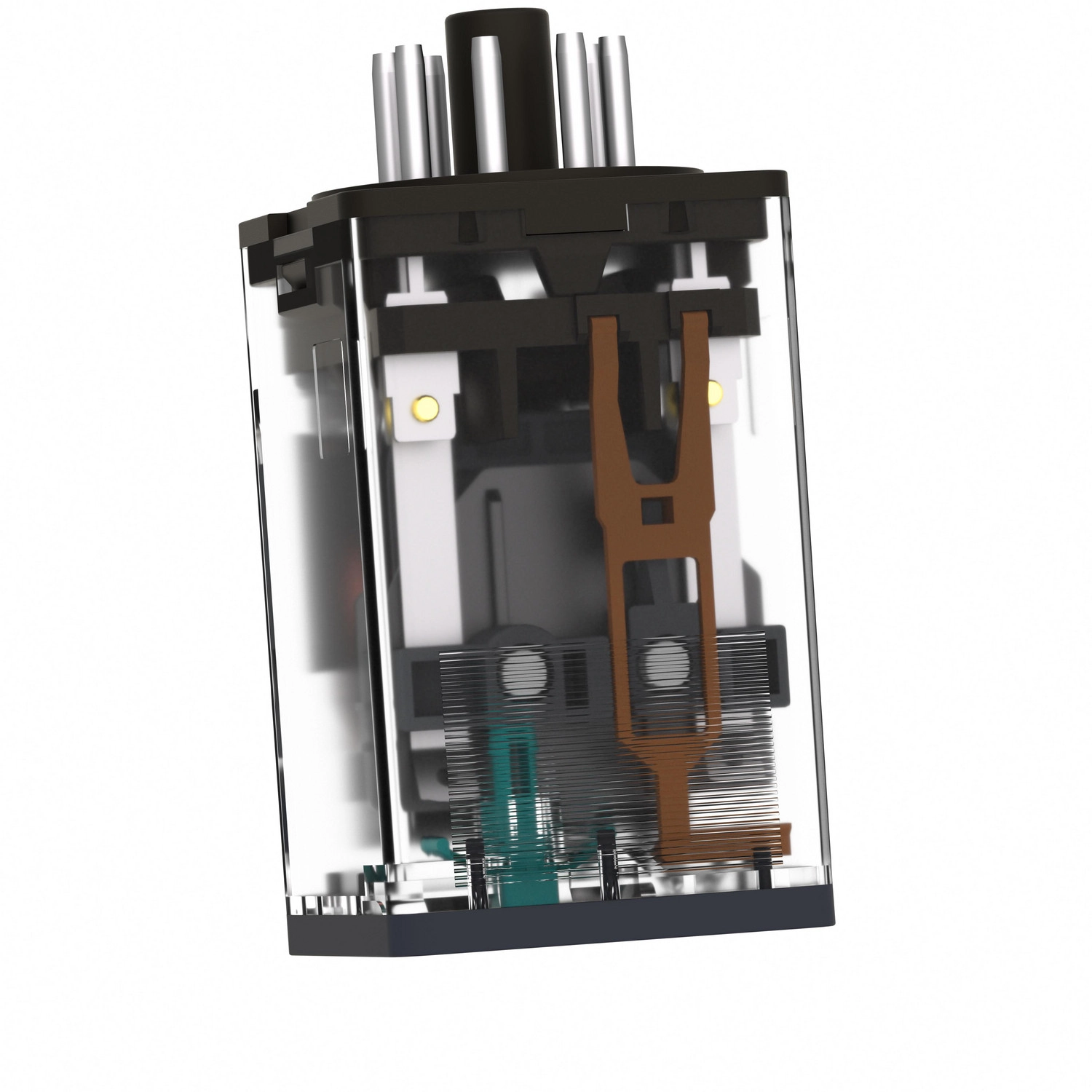

A Schneider Electric Harmony RUMC32FD elektromechanikus relé az ipari automatizálási rendszerek nélkülözhetetlen komponense, amely megbízható működést biztosít a legigényesebb alkalmazások esetén is. Ez a univerzális plug-in relé a RUM sorozat tagjaként kiemelkedő teljesítményt nyújt 110V DC vezérlőfeszültséggel. A termék 3 váltóérintkezővel (3CO) rendelkezik, és tökéletes választás olyan környezetben, ahol tartós és megbízható kapcsolási funkciókra van szükség.

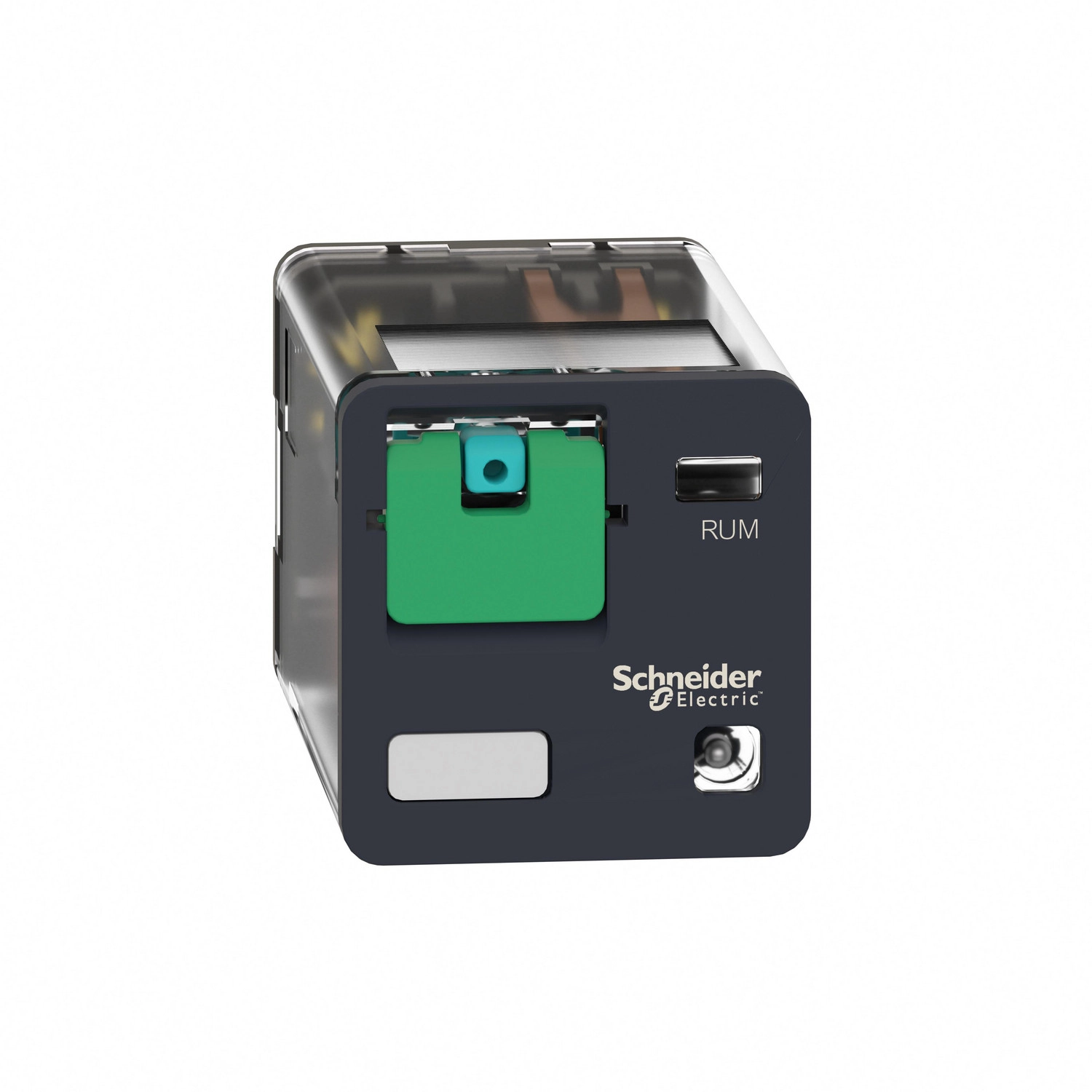

A RUMC32FD relé különlegessége a beépített állapotjelző LED, amely egyértelmű vizuális visszajelzést ad a relé működéséről, valamint a praktikus, zárható tesztgomb, amely lehetővé teszi a relé egyszerű tesztelését és karbantartását anélkül, hogy a vezérlő áramkörbe kellene beavatkozni. A hengeres kialakítású csatlakozótüskékkel ellátott relé kompatibilis a szabványos reléfoglalatokkal, így könnyen beilleszthető a már meglévő rendszerekbe is. A kompakt méretű eszköz csupán 56×35×35,4 mm (2,20×1,37×1,39 hüvelyk) mérettel rendelkezik, ami lehetővé teszi a helytakarékos beépítést.
A Schneider Electric RUMC32FD relé kiemelkedő villamos paraméterekkel büszkélkedhet. A 10A névleges áramerősség -40...55 °C között garantálja a megfelelő működést. A kapcsolási képesség tekintetében a relé különösen sokoldalú: 10A 250V AC (NO), 5A 250V AC (NC), 10A 28V DC (NO) és 5A 28V DC (NC) terhelhetőség az IEC szabvány szerint, valamint 10A 277V AC és 10A 30V DC az UL és CSA szabványok alapján. A relé kiemelkedő elektromos élettartammal rendelkezik, ami 100000 ciklus rezisztív terhelés esetén. A mechanikai élettartam ennél is magasabb, 5000000 kapcsolási ciklus. A B10d biztonsági megbízhatósági adat értéke 100000, ami kiváló megbízhatóságot jelez kritikus alkalmazásokban is.
A RUMC32FD relé villamos szilárdsági paraméterei is kimagaslóak: 1500V AC az érintkezők között mikro leválasztással, 2500V AC a tekercs és az érintkezők között megerősített szigeteléssel, valamint 2000V AC a pólusok között alapszigetelés mellett. A relé kapcsolási képessége 2500 VA/280 W, minimális kapcsolási képessége pedig 170 mW 10 mA, 17 V mellett. Az átlagos ellenállás 7300 Ohm 20 °C-on, ±15% tűréssel. A termék további fontos jellemzői közé tartozik az IP40 védettség, a 4 kV impulzusfeszültség-állóság, valamint a 20 ms-os működési és visszaállási idő. A relé szabadon beépíthető bármilyen pozícióban, és teljesíti a vonatkozó nemzetközi szabványokat: IEC 61810-1, UL 508, valamint CSA C22.2 No 14. A Schneider Electric RUMC32FD relé kiemelkedő minőségét a nemzetközi tanúsítványok (UL, CSA, EAC) is igazolják, így a felhasználók biztosak lehetnek abban, hogy egy megbízható, hosszú élettartamú és kiváló teljesítményű terméket választanak ipari vezérlőrendszereik kiépítéséhez.
Schneider Electric Harmony Electromechanical Relays - RUMC32FD - RUM univerzális relé, hengeres, 3CO, 10A, 110VDC, tesztgomb, LED műszaki adatok
Általános adatok
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RUM sorozat
Termék vagy komponens típus: Plug-in relé
Relé típus: Univerzális relé
Érintkezők típusa és összetétele: 3 C/O (váltóérintkező)
Állapotjelző LED: Van
Vezérlés típusa: Zárható tesztgomb
Elektromos jellemzők
Vezérlőáramkör feszültsége: 110 V DC
Hagyományos zárt termikus áram: 10 A -40...55 °C-on
Névleges szigetelési feszültség: 250 V IEC szerint, 300 V CSA szerint, 300 V UL szerint
Névleges lökőfeszültség-állóság: 4 kV (1,2/50 µs)
Névleges üzemi áram:
10 A 277 V AC UL szerint
10 A 30 V DC UL szerint
10 A 277 V AC (azonos polaritás) CSA szerint
10 A 30 V DC CSA szerint
5 A 250 V AC (NC) IEC szerint
5 A 28 V DC (NC) IEC szerint
10 A 250 V AC (NO) IEC szerint
10 A 28 V DC (NO) IEC szerint
Minimális kapcsolási képesség: 170 mW 10 mA, 17 V-nál
Maximális kapcsolási képesség: 2500 VA/280 W
Átlagos ellenállás: 7300 Ohm 20 °C-on ± 15%
Villamos élettartam: 100000 ciklus rezisztív terhelésnél
Működési idő: 20 ms névleges feszültségen
Visszaállási idő: 20 ms névleges feszültségen
Leesési feszültség küszöbérték: >= 0,1 Uc DC
Mechanikai jellemzők
Mechanikai élettartam: 5000000 ciklus
Működési gyakoriság: <= 18000 ciklus/óra terhelés nélkül, <= 1200 ciklus/óra terhelés mellett

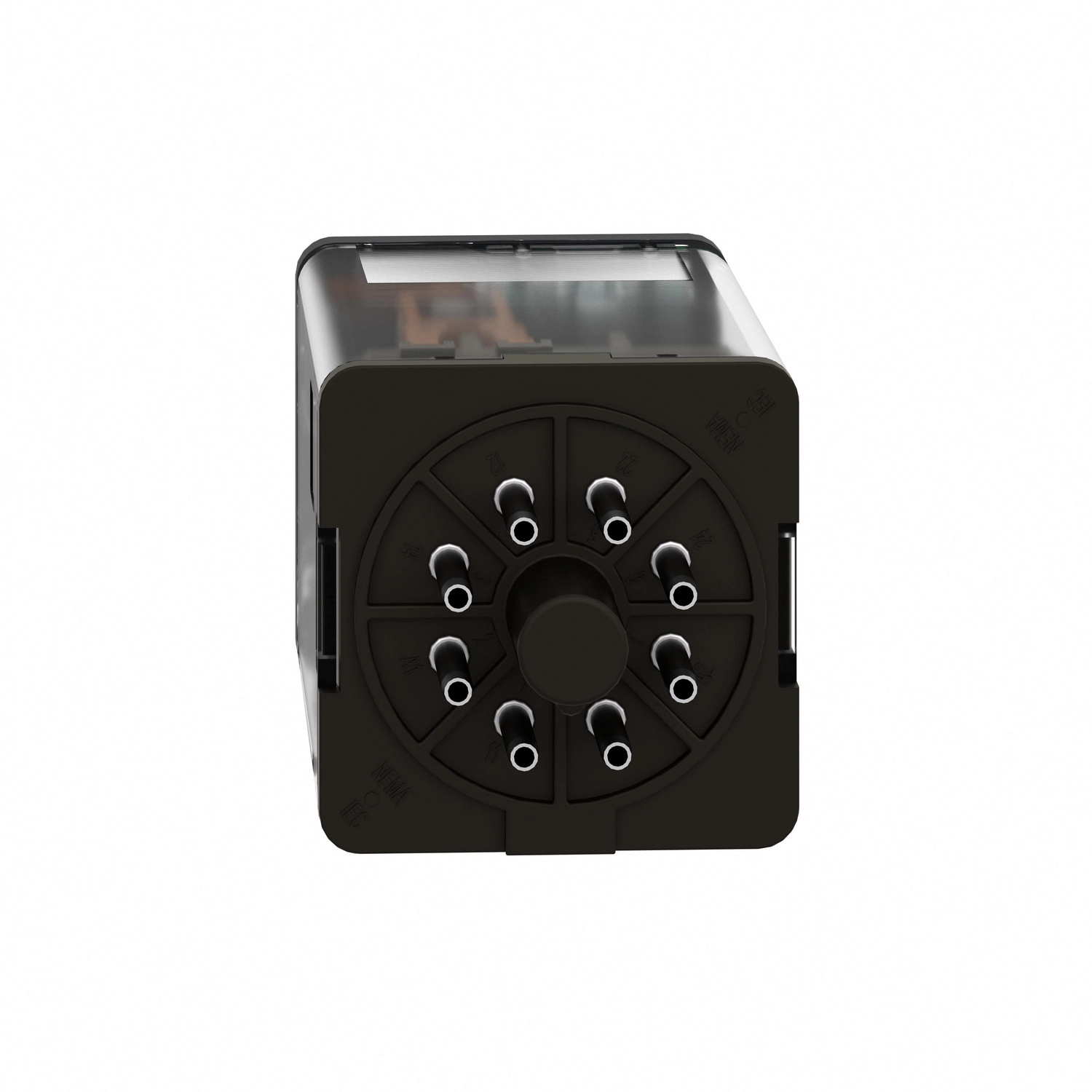

Tűk alakja: Hengeres
Érintkezők anyaga: AgNi
Méretek (mm): 56×35×35,4 (szélesség×mélység×magasság)
Üzemeltetési körülmények
IP védettség: IP40
Környezeti üzemi hőmérséklet: -40...55 °C
Tárolási hőmérséklet: -40...85 °C
Vibrációállóság:
3 gn, amplitúdó = ± 1 mm (f = 10...150 Hz) 5 ciklus üzem közben
4 gn, amplitúdó = ± 1 mm (f = 10...150 Hz) 5 ciklus nem üzemelve
Ütésállóság: 10 gn (időtartam = 11 ms) üzem közben, 10 gn (időtartam = 11 ms) nem üzemelve
Tanúsítványok és szabványok
Szabványok: CSA C22.2 No 14, UL 508, IEC 61810-1
Termék tanúsítványok: UL, EAC, CSA
Biztonsági megbízhatósági adat: B10d = 100000
