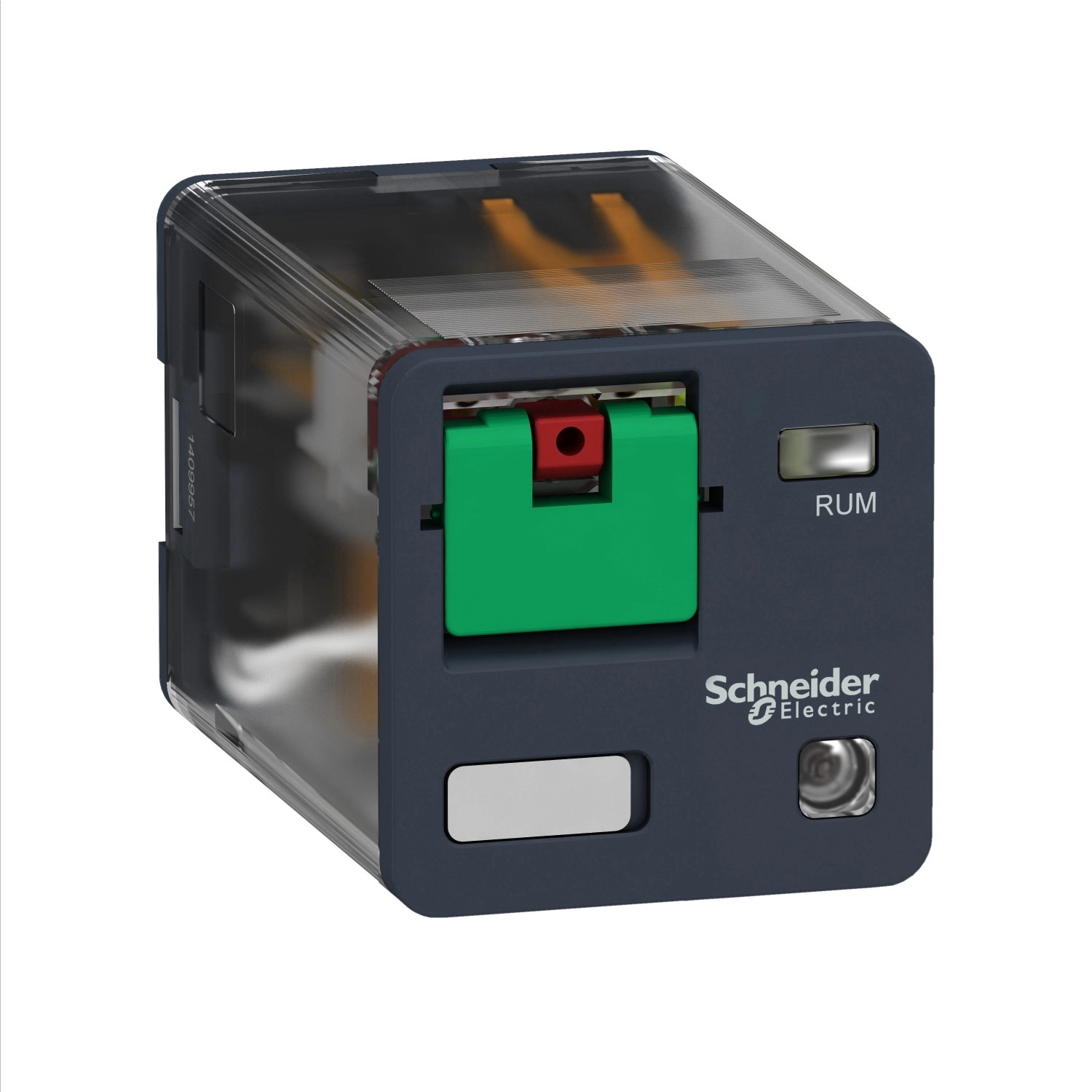

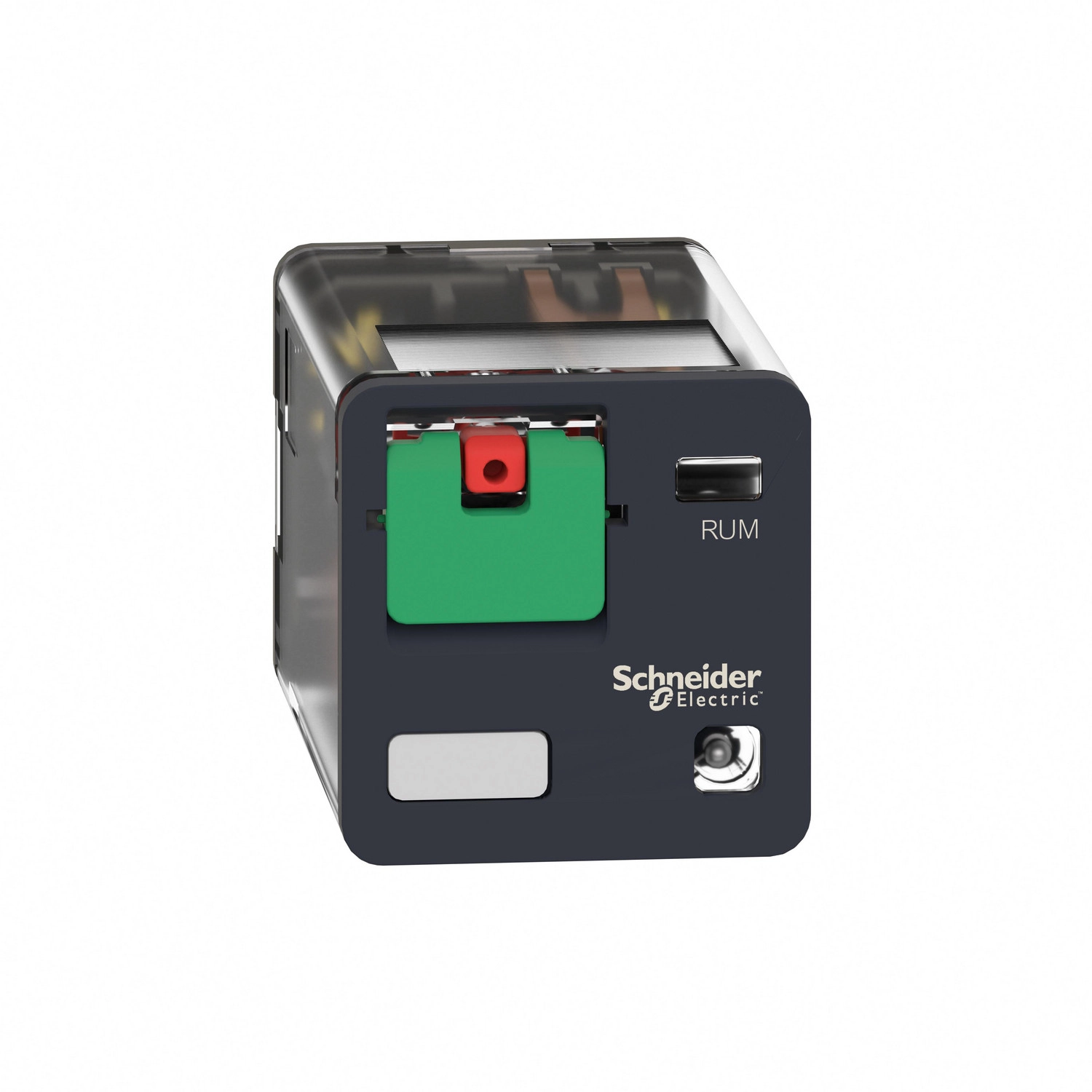

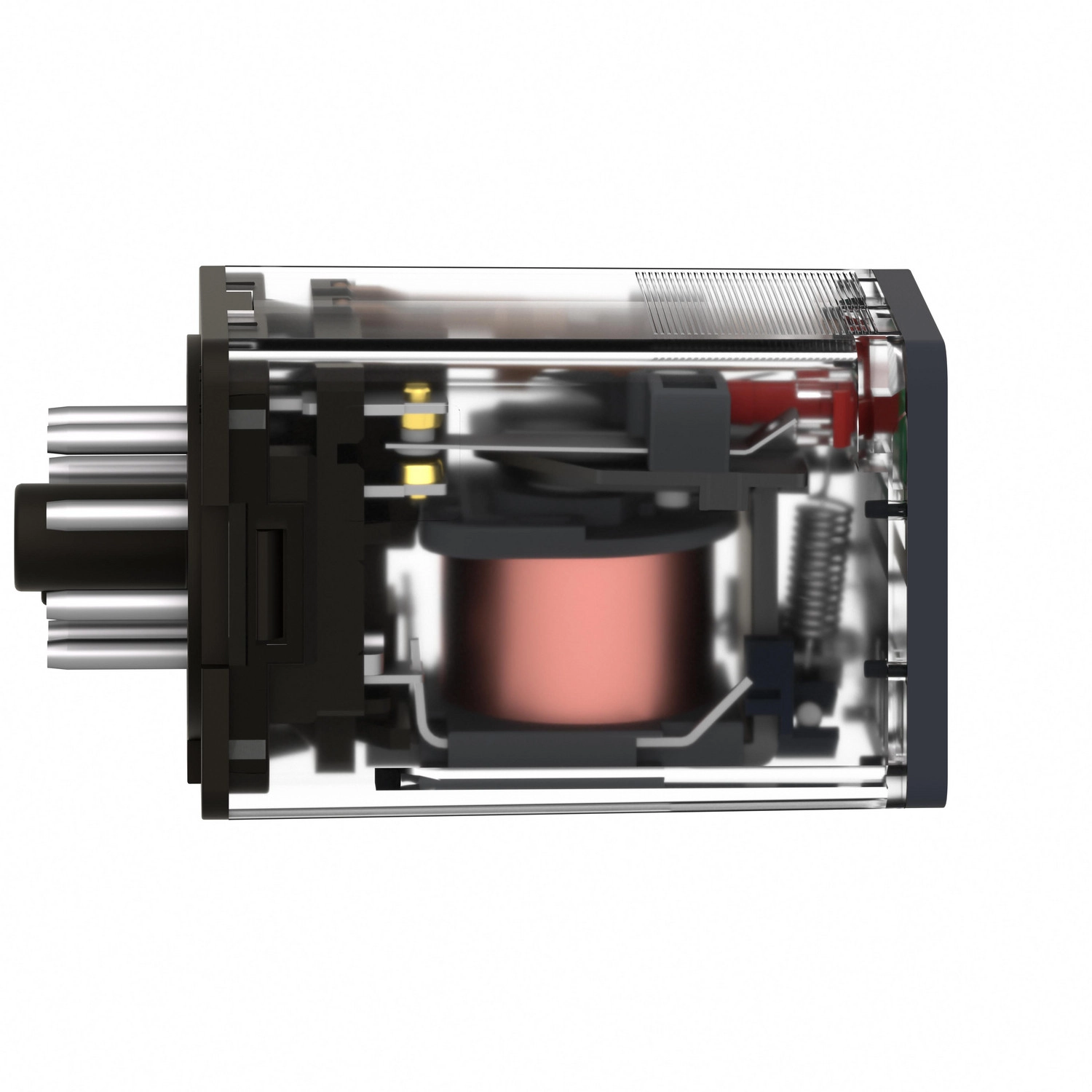

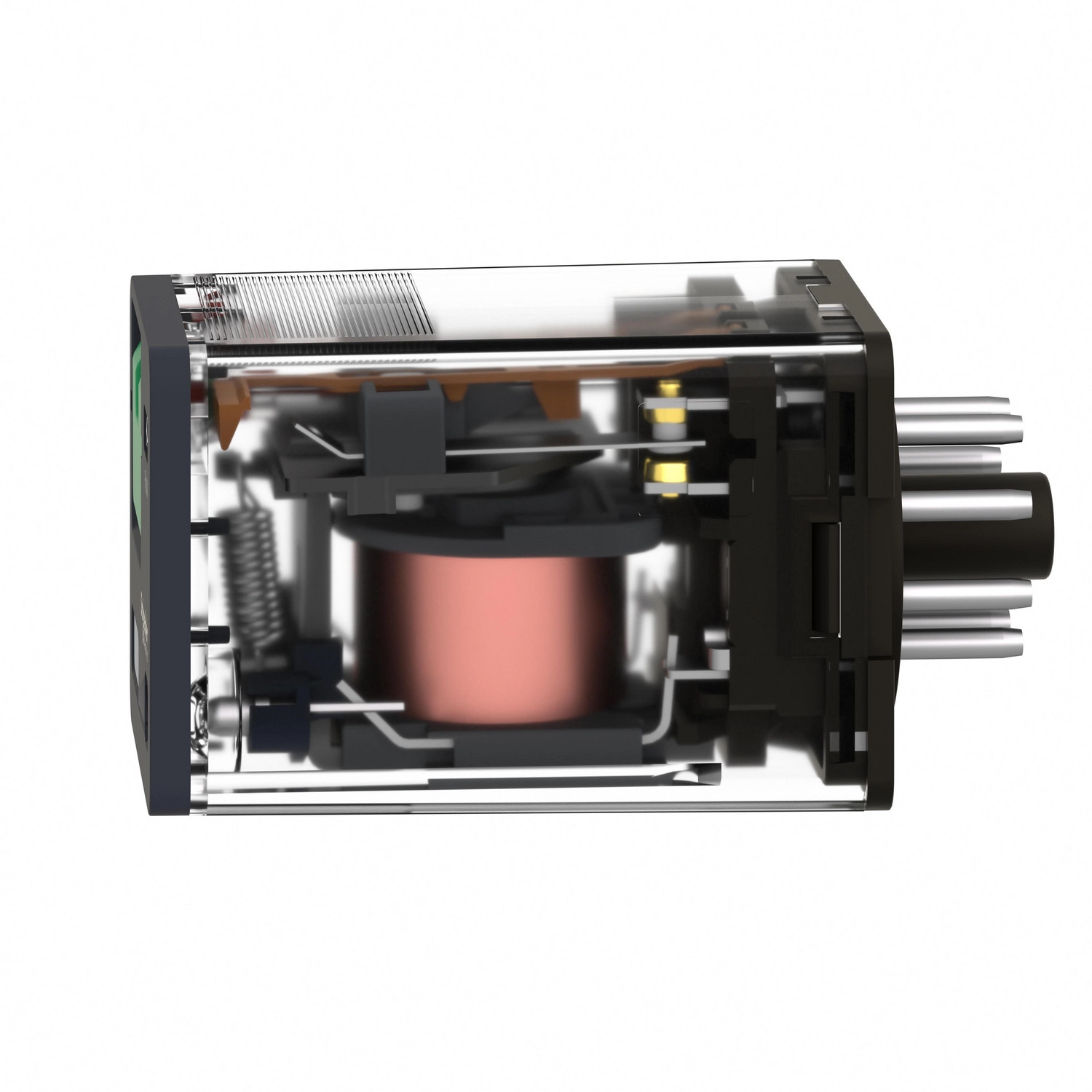

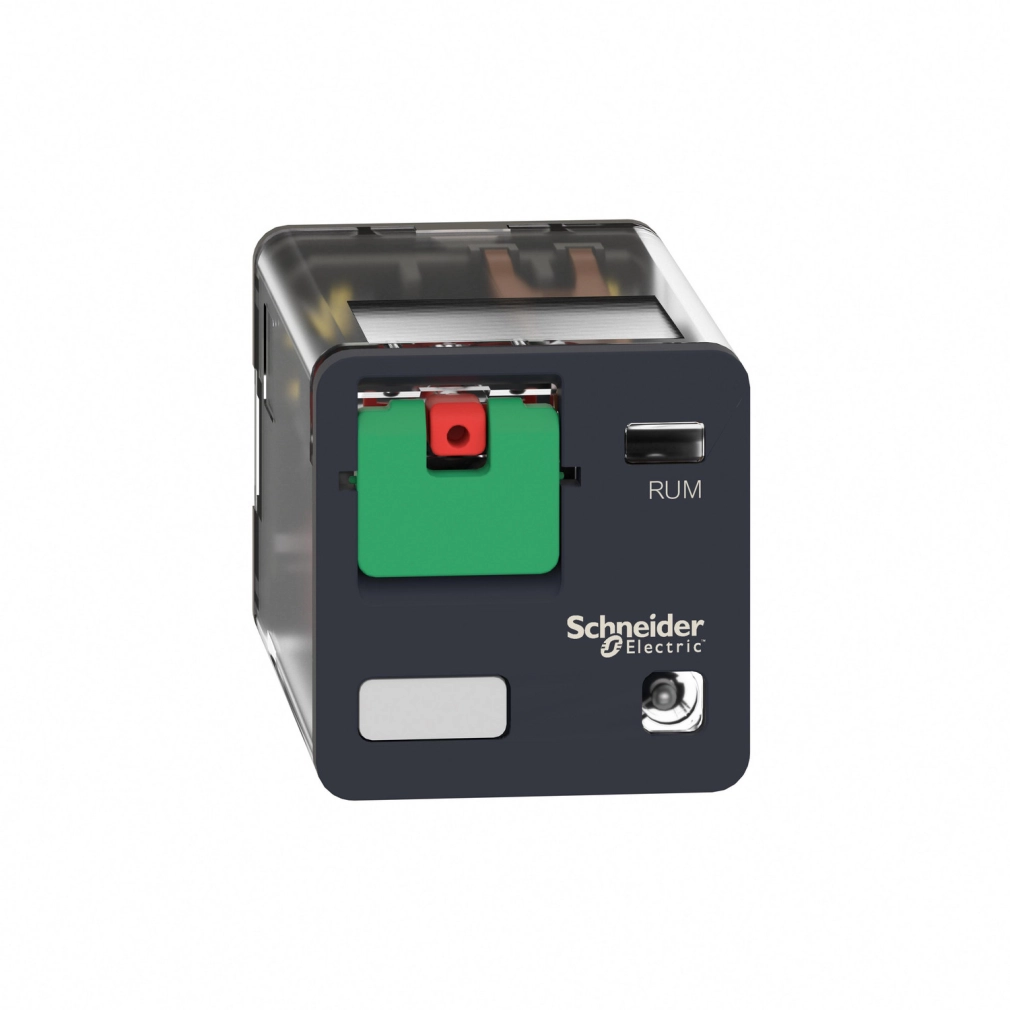

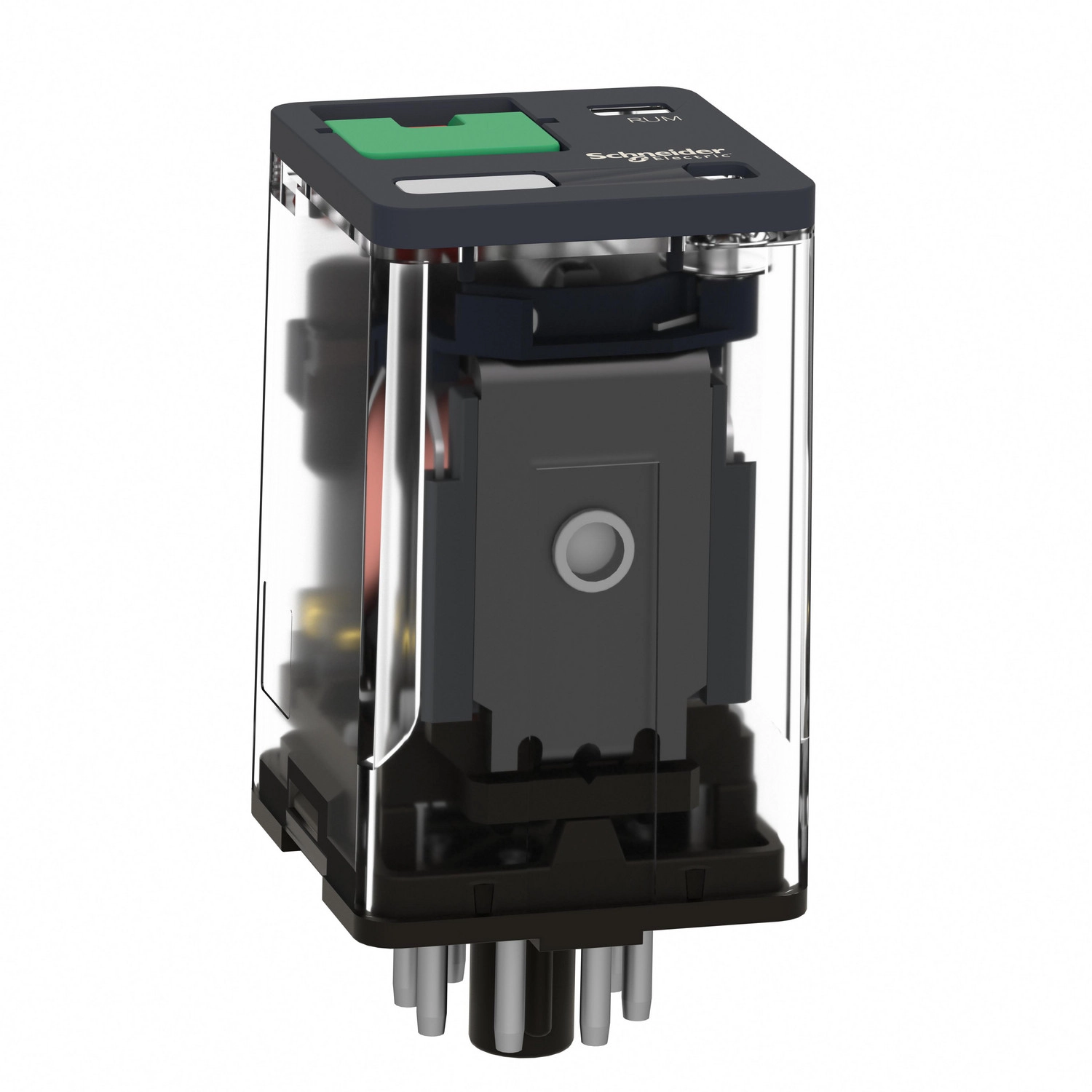

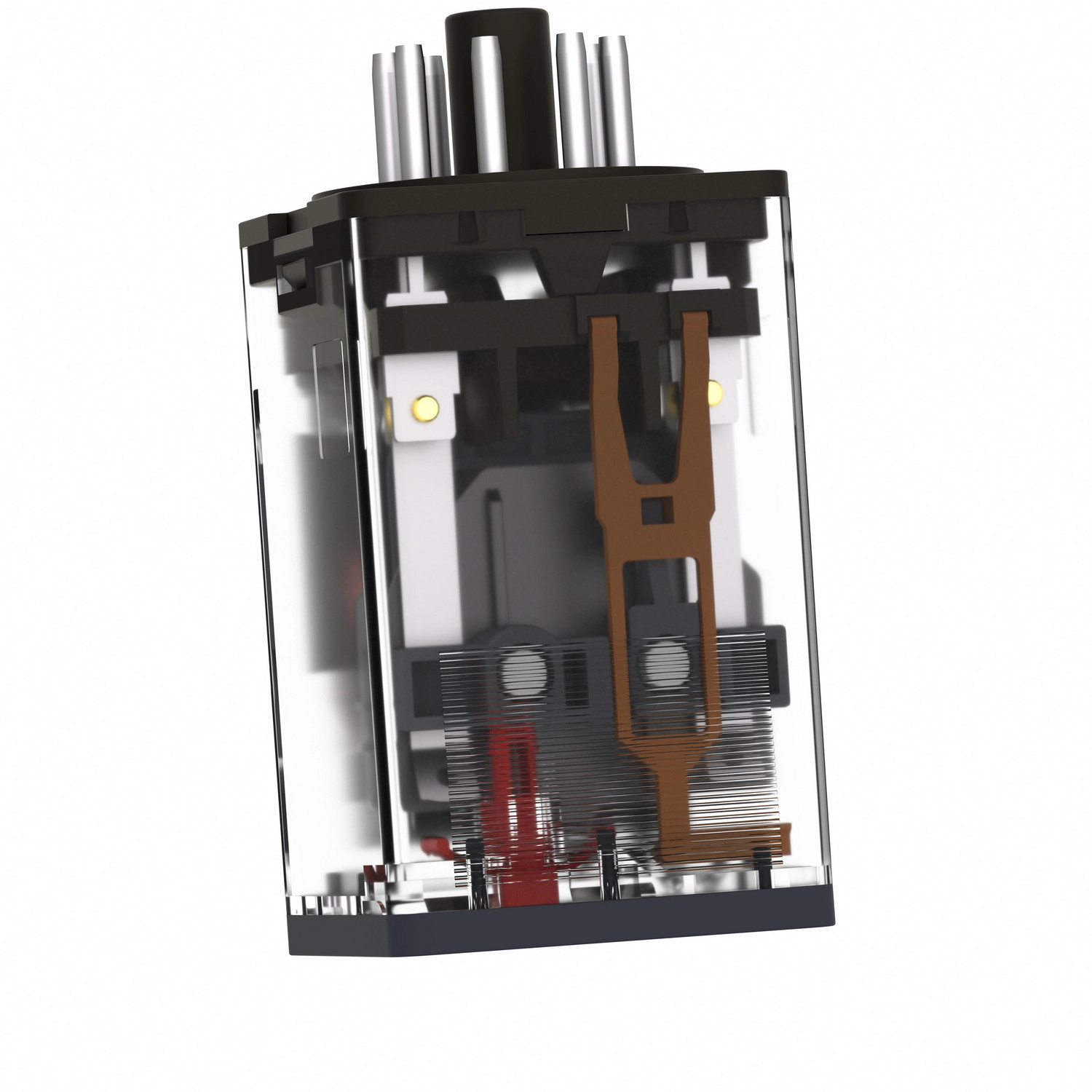

A Schneider Electric Harmony Electromechanical Relays termékcsalád RUMC32F7 típusú univerzális dugaszolható reléje kiváló megoldást kínál ipari kapcsolási feladatokra. Ez a plug-in relé a megbízható RUM sorozat része, amelyet kifejezetten olyan alkalmazásokhoz fejlesztettek ki, ahol a hosszú élettartam és a stabil működés elengedhetetlen követelmény.

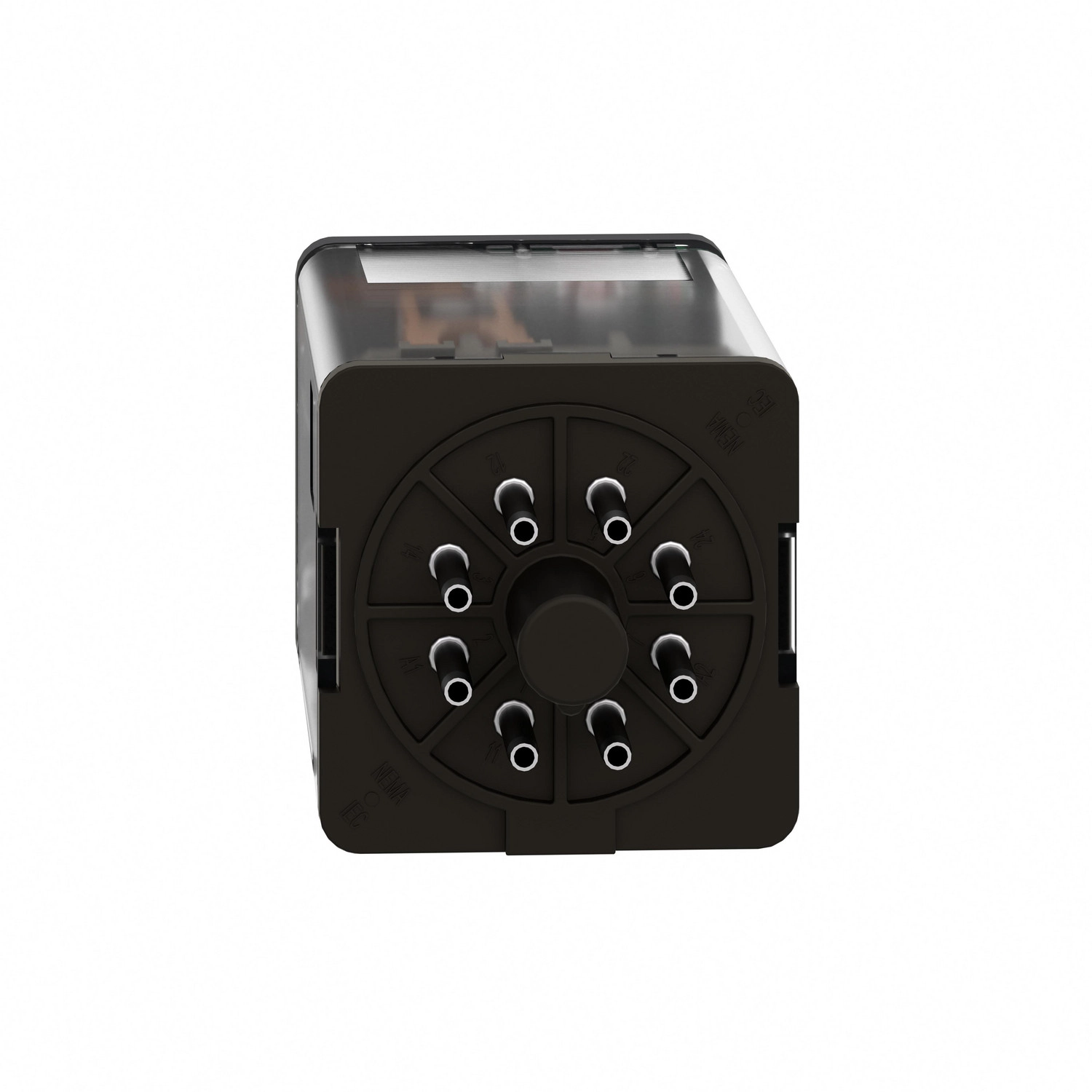

A RUMC32F7 univerzális relé 3 C/O (váltóérintkező) kialakítással rendelkezik, amely sokoldalú felhasználást tesz lehetővé vezérlési rendszerekben. A készülék 120 V AC 50/60 Hz vezérlőfeszültséggel működik, és 10 A konvencionális zárt hőáramot biztosít -40...55 °C működési hőmérséklettartományban. Különösen praktikus tulajdonsága a beépített állapotjelző LED, amely azonnal láthatóvá teszi a relé működési állapotát, valamint a reteszelhető tesztgomb, amely megkönnyíti a rendszer ellenőrzését és karbantartását. A hengeres kivitelű csatlakozótüskék pedig gondoskodnak a biztonságos és egyszerű beépíthetőségről.
Műszaki szempontból a RUMC32F7 kiemelkedő paraméterekkel büszkélkedhet. A relé névleges impulzus-állófeszültsége 4 kV (1,2/50 μs), ami kiváló védelmet biztosít a hálózati túlfeszültségekkel szemben. A kapcsolás minimális teljesítménye 170 mW 10 mA, 17 V terhelésnél, ami lehetővé teszi az alacsony jelszintű alkalmazásokban való használatot is. Az elektromos élettartam 100 000 kapcsolási ciklus ellenállásos terhelés esetén, míg a mechanikai élettartam akár 5 000 000 ciklus is lehet, ami hosszú távú, megbízható működést garantál. A termék biztonsági megbízhatósági adata B10d = 100 000. A névleges szigetelési feszültség 250 V (IEC szabvány szerint) és 300 V (CSA és UL szabványok szerint), a maximális kapcsolási feszültség pedig 250 V az IEC előírásainak megfelelően.
A relé átlagos tekercsfogyasztása mindössze 3 VA 60 Hz-en, működési ideje 20 ms névleges feszültségen, visszaállási ideje szintén 20 ms. A névleges üzemi feszültségtartomány 96...132 V AC között van, míg a kioldási feszültség küszöbértéke a vezérlőfeszültség 15%-a vagy annál nagyobb értéke. A névleges üzemi áram kapcsán a relé rendkívül sokoldalú: 10 A 277 V AC és 10 A 30 V DC terhelésnél (UL és CSA megfelelőség), valamint 10 A 250 V AC és 10 A 28 V DC (NO érintkezők) illetve 5 A 250 V AC és 5 A 28 V DC (NC érintkezők) az IEC szabvány szerint. A termék átlagos ellenállása 1700 Ohm 20 °C-on ±15% tűréssel, maximális kapcsolási kapacitása pedig 2500 VA/280 W.
A RUMC32F7 relé további fontos tulajdonságai közé tartozik a 20%-os kihasználtsági tényező, az RUM kompatibilitási kód, valamint a dielektromos szilárdság: 1500 V AC az érintkezők között mikro megszakítással, 2500 V AC a tekercs és az érintkező között megerősített szigeteléssel, és 2000 V AC a pólusok között alapszigetelésssel. A készülék védettségi kategóriája RT I, szennyezettségi foka 2. A relét bármilyen pozícióban lehet működtetni, tesztszintje pedig A szint csoportos szereléshez. Érintkezői AgNi anyagból készültek, a csatlakozótüskék pedig hengeres kialakításúak. A termék nettó tömege mindössze 0,086 kg. A kompakt méretek – szélesség 56 mm (2,20 in), magasság 35,4 mm (1,39 in), mélység 35 mm (1,37 in) – lehetővé teszik a helytakarékos beépítést.
A RUMC32F7 relé kiváló környezetállósági tulajdonságokkal is rendelkezik. Az IP40 védettségi fokozat védi a készüléket a szilárd tárgyak és szennyeződések behatolása ellen. A működési hőmérséklettartomány -40...55 °C, tárolási hőmérséklettartomány pedig -40...85 °C. A termék rezgésállósága működés közben 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklusig, nem működő állapotban pedig 4 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklusig. Ütésállósága 10 gn (időtartam = 11 ms) működés közben és nem működő állapotban egyaránt, az IEC 60068-2-27 szabvány előírásainak megfelelően. A termék megfelel számos nemzetközi szabványnak, beleértve az IEC 61810-1, CSA C22.2 No 14 és UL 508 előírásokat, és rendelkezik EAC, UL, valamint CSA tanúsítványokkal.
Schneider Electric Harmony Electromechanical Relays - RUMC32F7 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat megnevezés: RUM sorozat
Termék vagy alkatrész típus: Plug-in relé
Relé típus: Univerzális relé
Érintkező típus és összetétel: 3 C/O
Állapot LED: Igen
Vezérlés típusa: Reteszelhető tesztgomb
Vezérlő áramkör feszültsége: 120 V AC 50/60 Hz
Konvencionális zárt hőáram: 10 A -40...55 °C
Kiegészítő
Névleges impulzus-állófeszültség: 4 kV (1,2/50 µs)
Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V
Elektromos élettartam: 100000 ciklus ellenállásos terhelésnél
Átlagos tekercsfogyasztás: 3 VA 60 Hz-en
Működési idő: 20 ms névleges feszültségen
Névleges üzemi feszültségtartomány: 96...132 V AC
Névleges szigetelési feszültség: 250 V IEC szerint, 300 V CSA szerint, 300 V UL szerint
Visszaállási idő: 20 ms névleges feszültségen
Maximális kapcsolási feszültség: 250 V IEC szerint
Kioldási feszültség küszöbérték: >= 0,15 Uc AC
Névleges üzemi áram: 10 A 277 V AC UL szerint, 10 A 30 V DC UL szerint, 10 A 277 V AC (azonos polaritás) CSA szerint, 10 A 30 V DC CSA szerint, 5 A 250 V AC (NC) IEC szerint, 5 A 28 V DC (NC) IEC szerint, 10 A 250 V AC (NO) IEC szerint, 10 A 28 V DC (NO) IEC szerint
Átlagos ellenállás: 1700 Ohm 20 °C-on +/- 15 %
Maximális kapcsolási kapacitás: 2500 VA/280 W
Mechanikai élettartam: 5000000 ciklus
Biztonsági megbízhatósági adat: B10d = 100000
Környezet
Működési környezeti hőmérséklet: -40...55 °C
IP védelmi fokozat: IP40
Szabványok: IEC 61810-1, CSA C22.2 No 14, UL 508
Terméktanúsítványok: EAC, UL, CSA
Tárolási hőmérséklet: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben, 4 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működő állapotban
Ütésállóság: 10 gn (időtartam = 11 ms) működés közben IEC 60068-2-27 szerint, 10 gn (időtartam = 11 ms) nem működő állapotban IEC 60068-2-27 szerint
