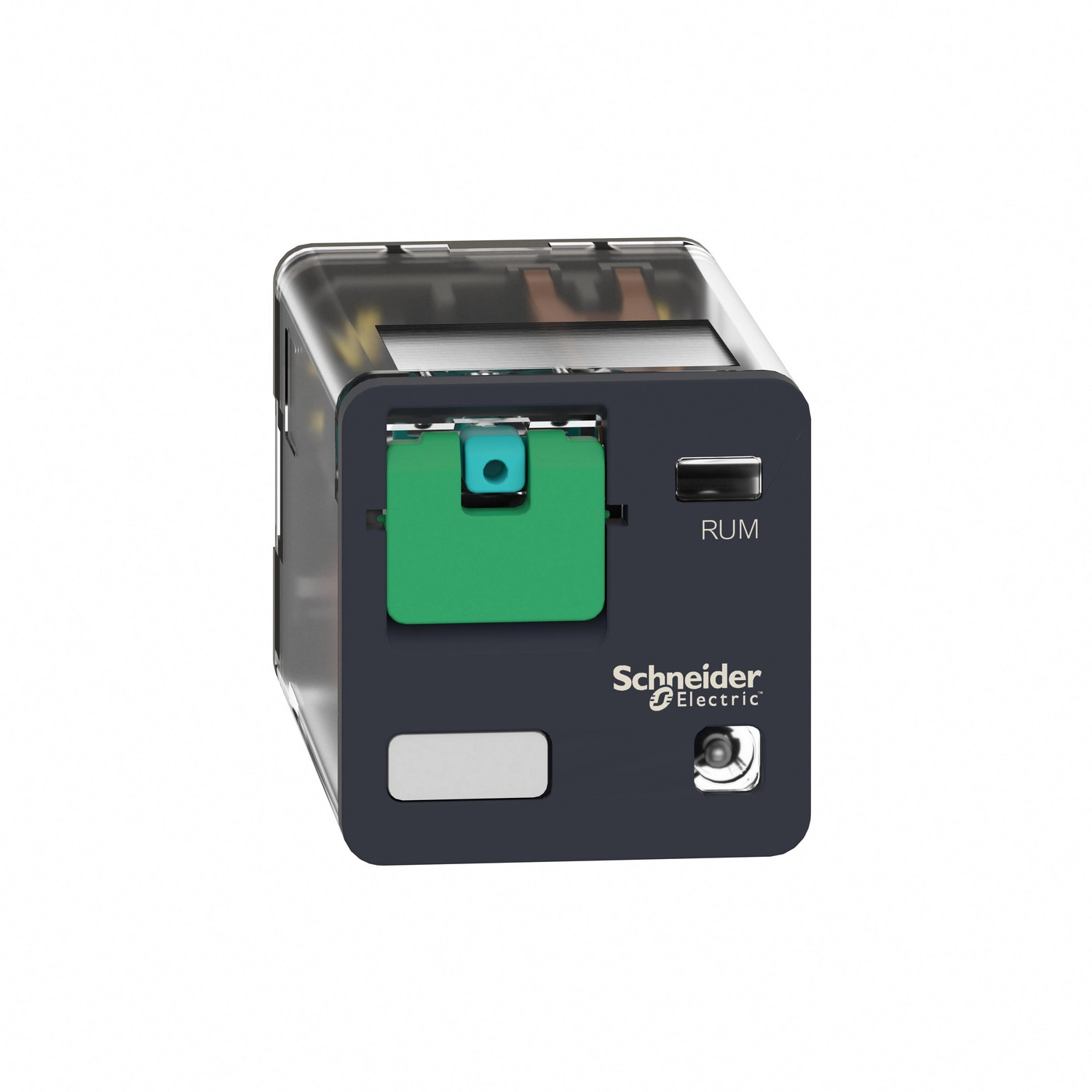

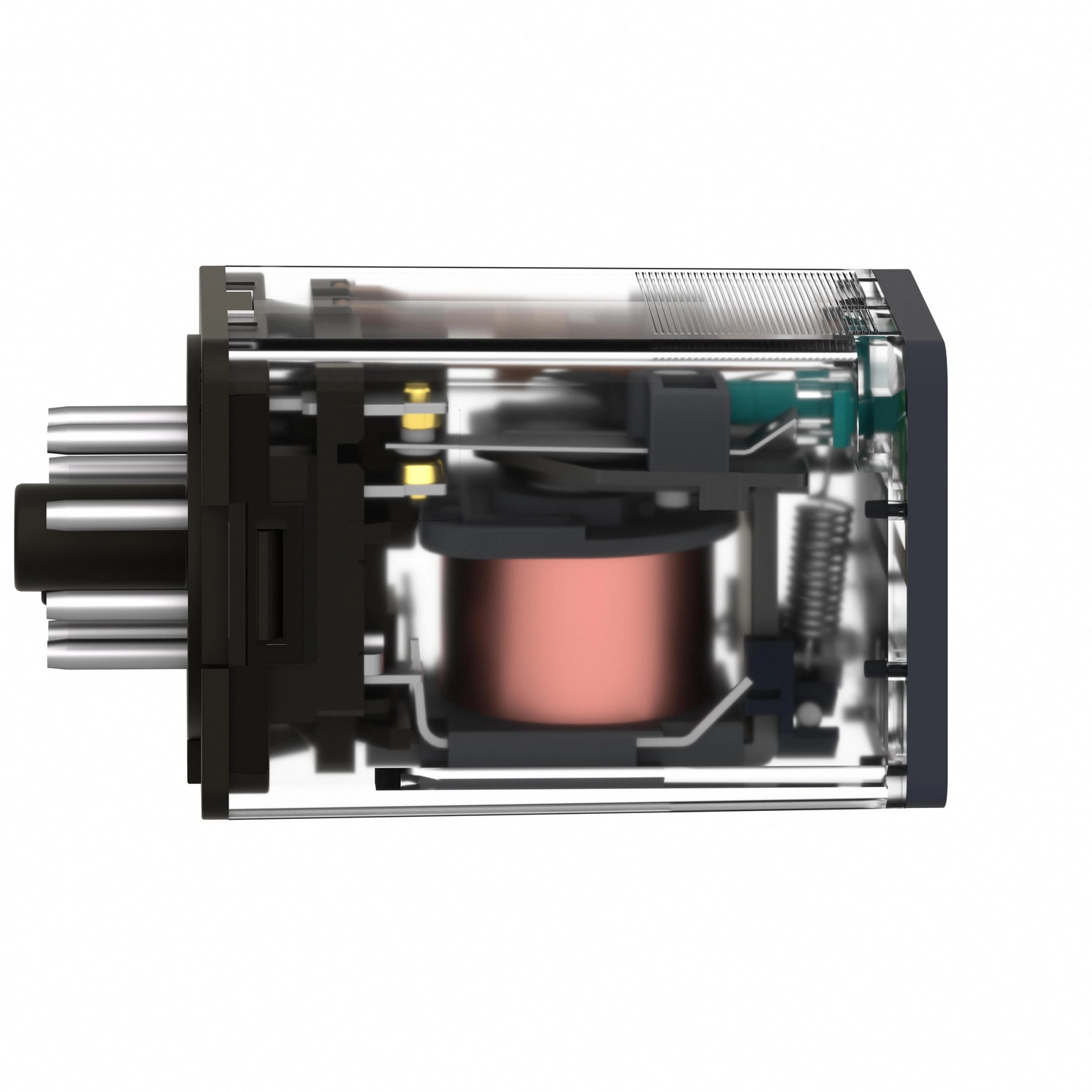

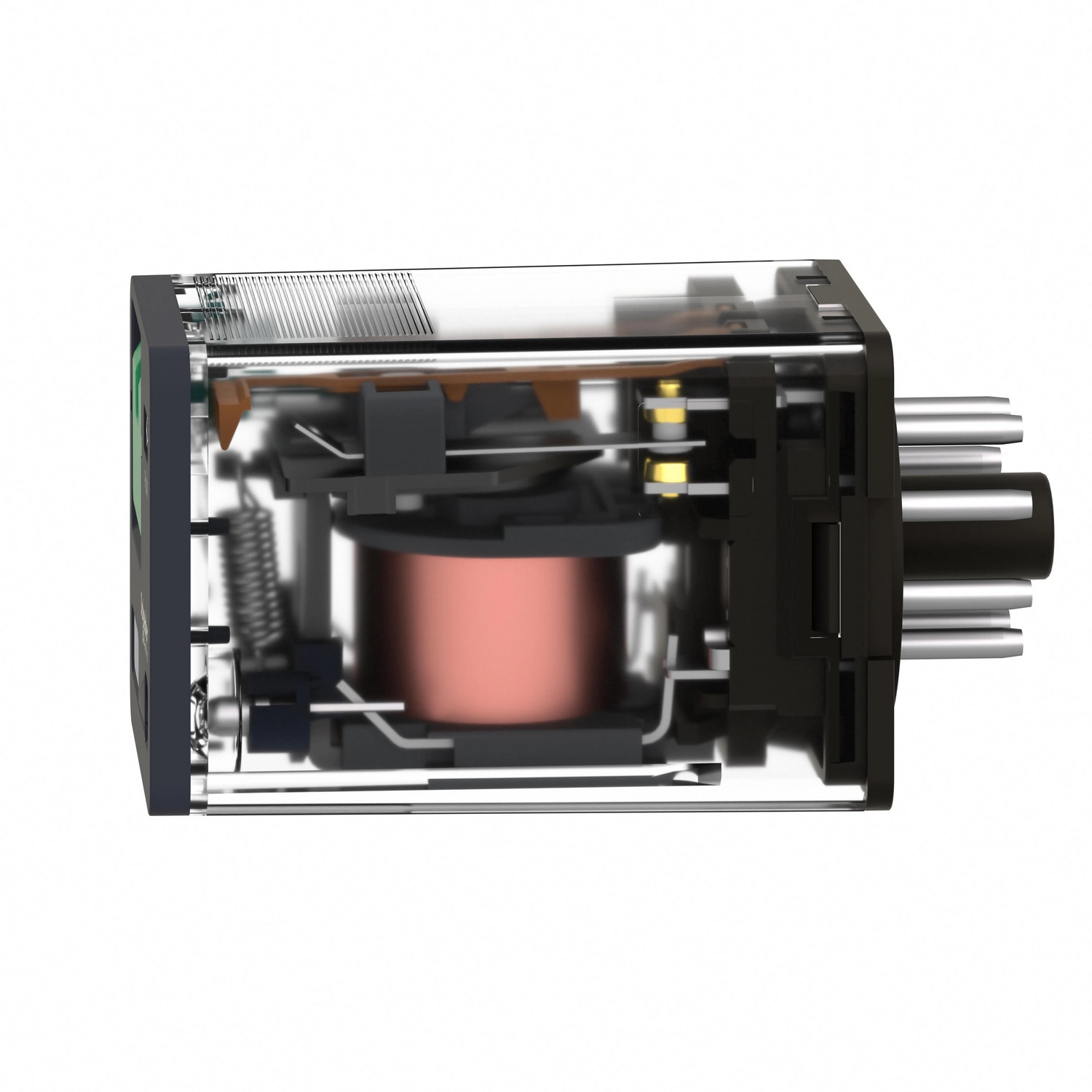

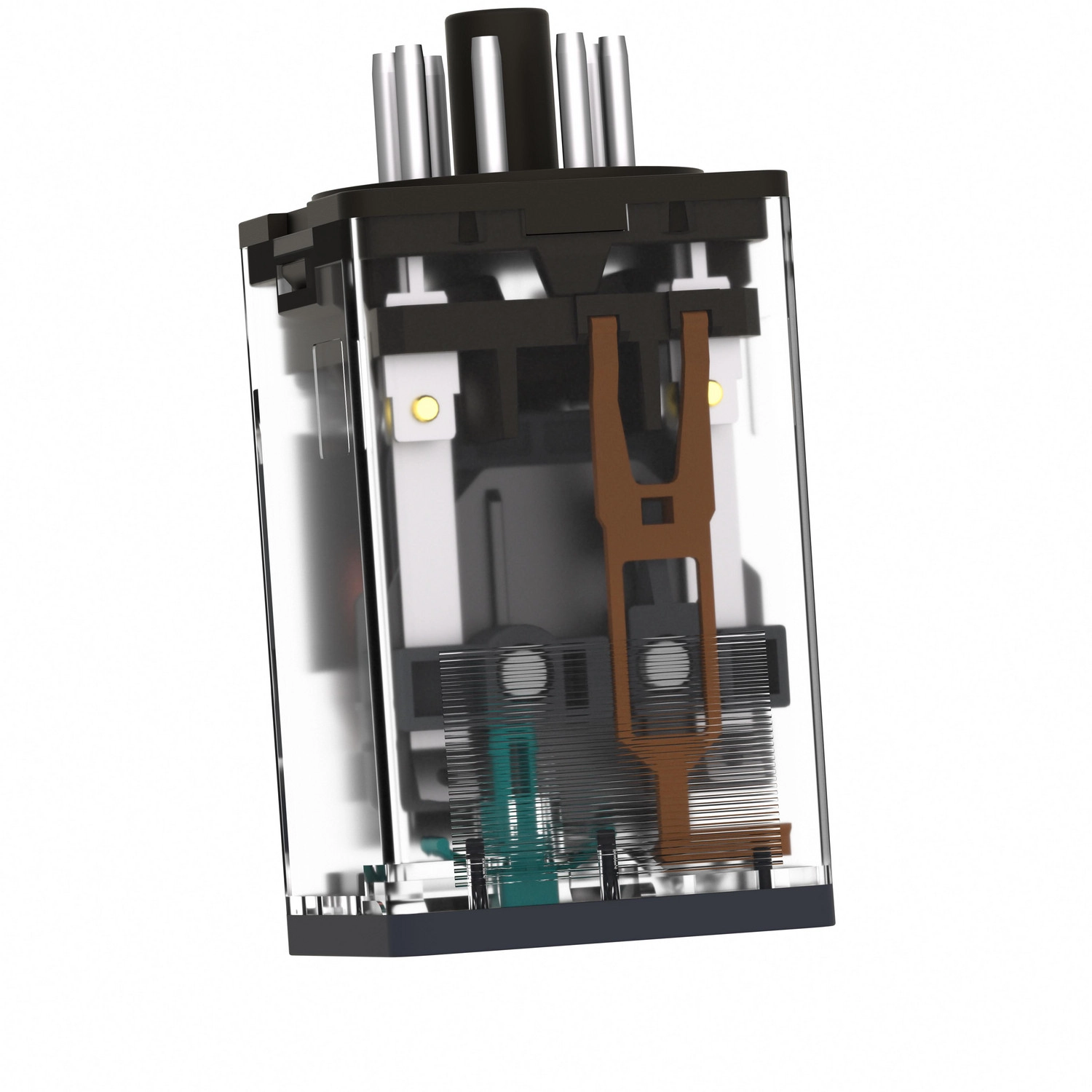

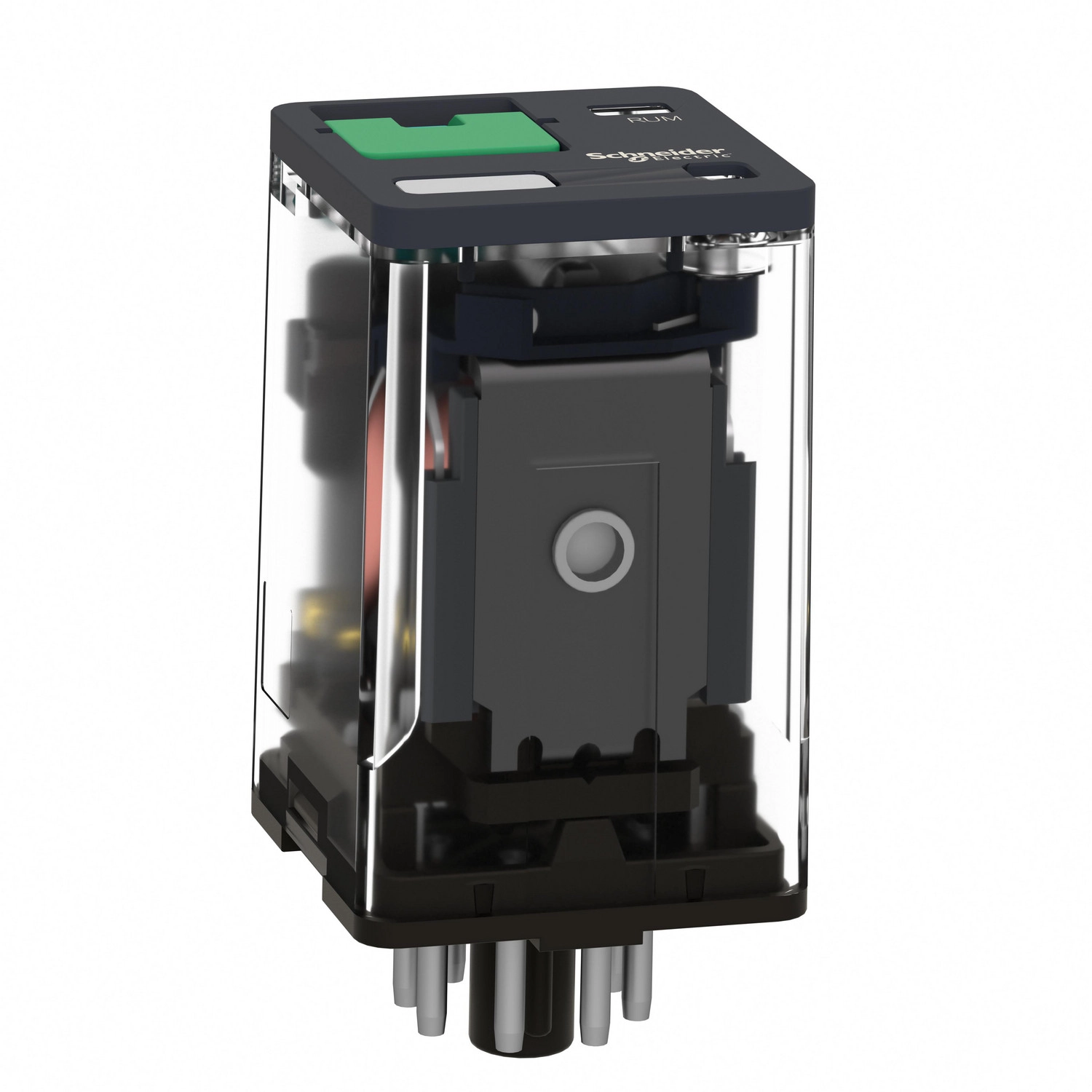

A Schneider Electric Harmony Electromechanical Relays sorozatába tartozó RUMC32BD univerzális dugaszolható relé kiváló megoldást nyújt ipari vezérlőrendszerek, automatizálási folyamatok és elektromos kapcsolások megbízható működtetéséhez. Ez a 24V DC tápfeszültséggel működő, kompakt kivitelű relé 3 váltóérintkezővel (3 C/O) rendelkezik, amely sokoldalú alkalmazhatóságot biztosít különböző kapcsolási feladatokhoz.
A RUMC32BD relé különleges jellemzője a beépített LED állapotjelző, amely egyértelmű vizuális visszajelzést ad a relé működési állapotáról, megkönnyítve ezzel a hibadiagnosztikát és a rendszer állapotának gyors felmérését. A relé további előnyös tulajdonsága a reteszelhető tesztgomb, melynek segítségével egyszerűen ellenőrizhető a megfelelő működés a rendszer leállítása nélkül. A hengeres csatlakozó kialakítás megkönnyíti a telepítést és csatlakoztatást.
A RUMC32BD relé kiemelkedő elektromos tulajdonságokkal rendelkezik. 10 amperes kapcsolási képesség jellemzi -40 és +55 °C közötti hőmérséklettartományban, így szélsőséges környezeti viszonyok között is megbízhatóan működik. A relé 250 V-os névleges szigetelési feszültséggel rendelkezik az IEC szabvány szerint, míg a CSA és UL szabványoknak megfelelően ez az érték 300 V. A maximális kapcsolási teljesítmény 2500 VA/280 W, minimális kapcsolási kapacitása pedig 170 mW 10 mA áramerősség és 17 V feszültség mellett. Az átlagos ellenállás 470 Ohm 20 °C-on (±15% tűréssel). A relé működési ideje 20 ms névleges feszültségen, míg a visszaállási idő szintén 20 ms. Az elektromos élettartam 100 000 ciklus rezisztív terhelés esetén, mechanikai élettartama pedig impozáns 5 millió kapcsolási ciklus.
A relé üzemeltetési jellemzői között megemlítendő az IP40 védettségi szint, amely megfelelő védelmet nyújt szilárd tárgyak behatolása ellen. A RUMC32BD különösen ellenálló a vibrációval és ütésekkel szemben, így megbízhatóan működik ipari környezetben is. Vibrációállósága 3 gn (f = 10...150 Hz) amplitúdó = ±1 mm esetén 5 ciklus üzem közben, illetve 4 gn (f = 10...150 Hz) amplitúdó = ±1 mm esetén 5 ciklus nyugalmi állapotban. Ütésállósága 10 gn (időtartam = 11 ms) mind üzemelés, mind nyugalmi állapot esetén az IEC 60068-2-27 szabványnak megfelelően. A relé méreteivel (56 × 35 × 35,4 mm) és hengeres csatlakozójával könnyen integrálható különböző rendszerekbe. A RUMC32BD relé megfelel a IEC 61810-1, a CSA C22.2 No 14 és UL 508 szabványoknak, valamint EAC, UL és CSA tanúsítvánnyal is rendelkezik, ami garantálja a minőséget és a megbízható működést.
Schneider Electric Harmony Electromechanical Relays - RUMC32BD - RUM univerzális relé műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RUM sorozat
Termék vagy alkatrész típusa: Dugaszolható relé
Relé típus: Univerzális relé
Érintkezők típusa és összetétele: 3 C/O
Állapotjelző LED: Van
Vezérlés típusa: Reteszelhető tesztgomb
Vezérlőáramkör feszültsége: 24 V DC
Elektromos jellemzők
Konvencionális zárt termikus áram: 10 A -40...55 °C között
Névleges impulzus-állóképesség: 4 kV (1,2/50 µs)
Minimális kapcsolási képesség: 170 mW 10 mA, 17 V mellett
Elektromos élettartam: 100000 ciklus rezisztív terhelés esetén
Működési idő: 20 ms névleges feszültségen
Névleges üzemi feszültség határértékei: 19,2...26,4 V DC
Névleges szigetelési feszültség: 250 V IEC szerint, 300 V CSA és UL szerint
Visszaállási idő: 20 ms névleges feszültségen
Maximális kapcsolási feszültség: 250 V IEC szerint
Kiesési feszültség küszöbértéke: >= 0,1 Uc DC
Névleges üzemi áram: 10 A 277 V AC UL szerint, 10 A 30 V DC UL szerint, 10 A 277 V AC (azonos polaritás) CSA szerint, 10 A 30 V DC CSA szerint, 5 A 250 V AC (NC) IEC szerint, 5 A 28 V DC (NC) IEC szerint, 10 A 250 V AC (NO) IEC szerint, 10 A 28 V DC (NO) IEC szerint
Átlagos ellenállás: 470 Ohm 20 °C-on +/- 15 %
Maximális kapcsolási teljesítmény: 2500 VA/280 W
Mechanikai élettartam: 5000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Működési gyakoriság: <= 18000 ciklus/óra terhelés nélkül, <= 1200 ciklus/óra terhelés alatt
Környezeti jellemzők
IP védettség: IP40
Üzemi környezeti hőmérséklet: -40...55 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Vibrációállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben, 4 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működő állapotban
Ütésállóság: 10 gn (időtartam = 11 ms) működés közben IEC 60068-2-27 szerint, 10 gn (időtartam = 11 ms) nem működő állapotban IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: IEC 61810-1, CSA C22.2 No 14, UL 508
Termék tanúsítványok: EAC, UL, CSA
Fizikai jellemzők
Méretek: 56 × 35 × 35,4 mm

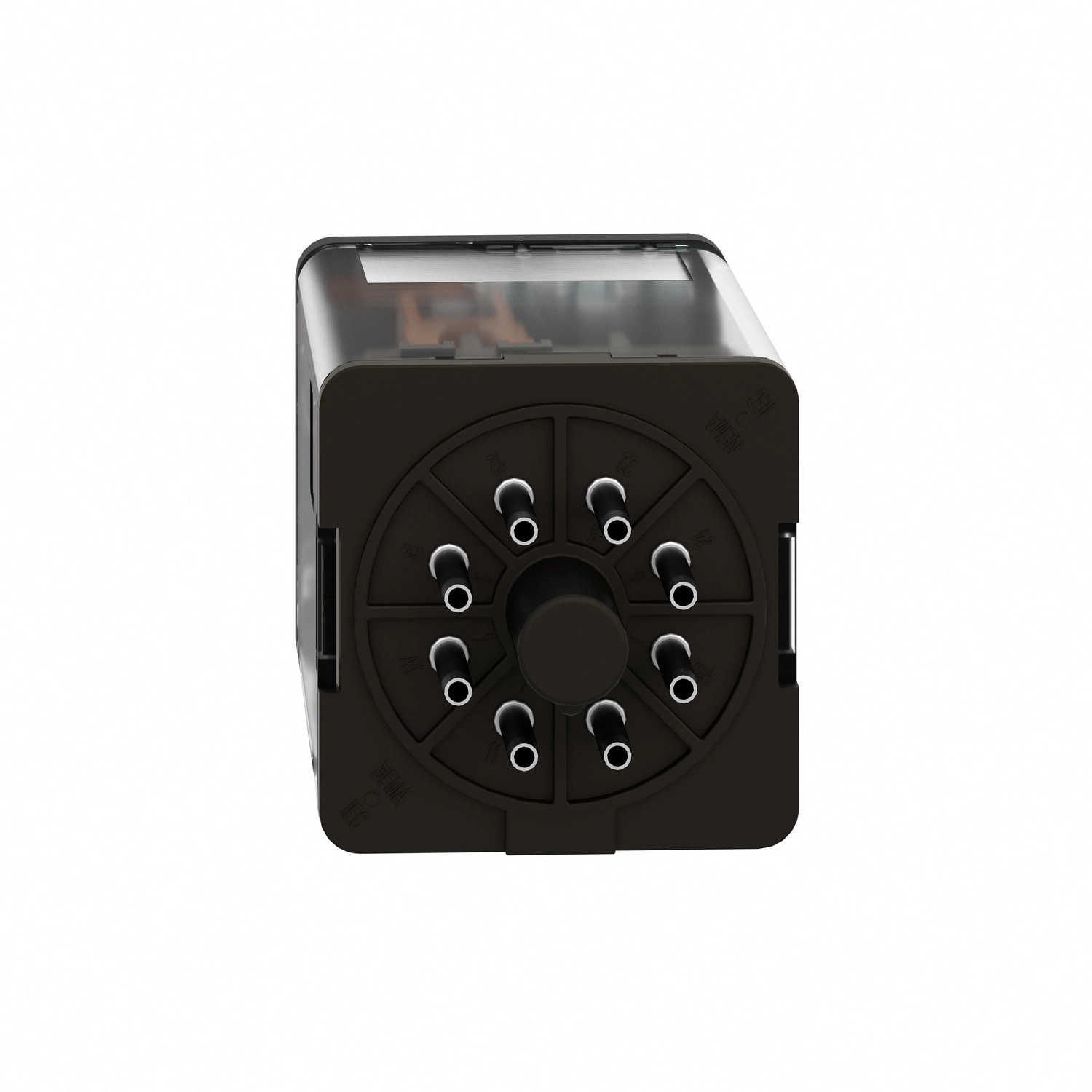

Tüskék alakja: Hengeres
Érintkező anyaga: AgNi
Kihasználtsági együttható: 20 %
