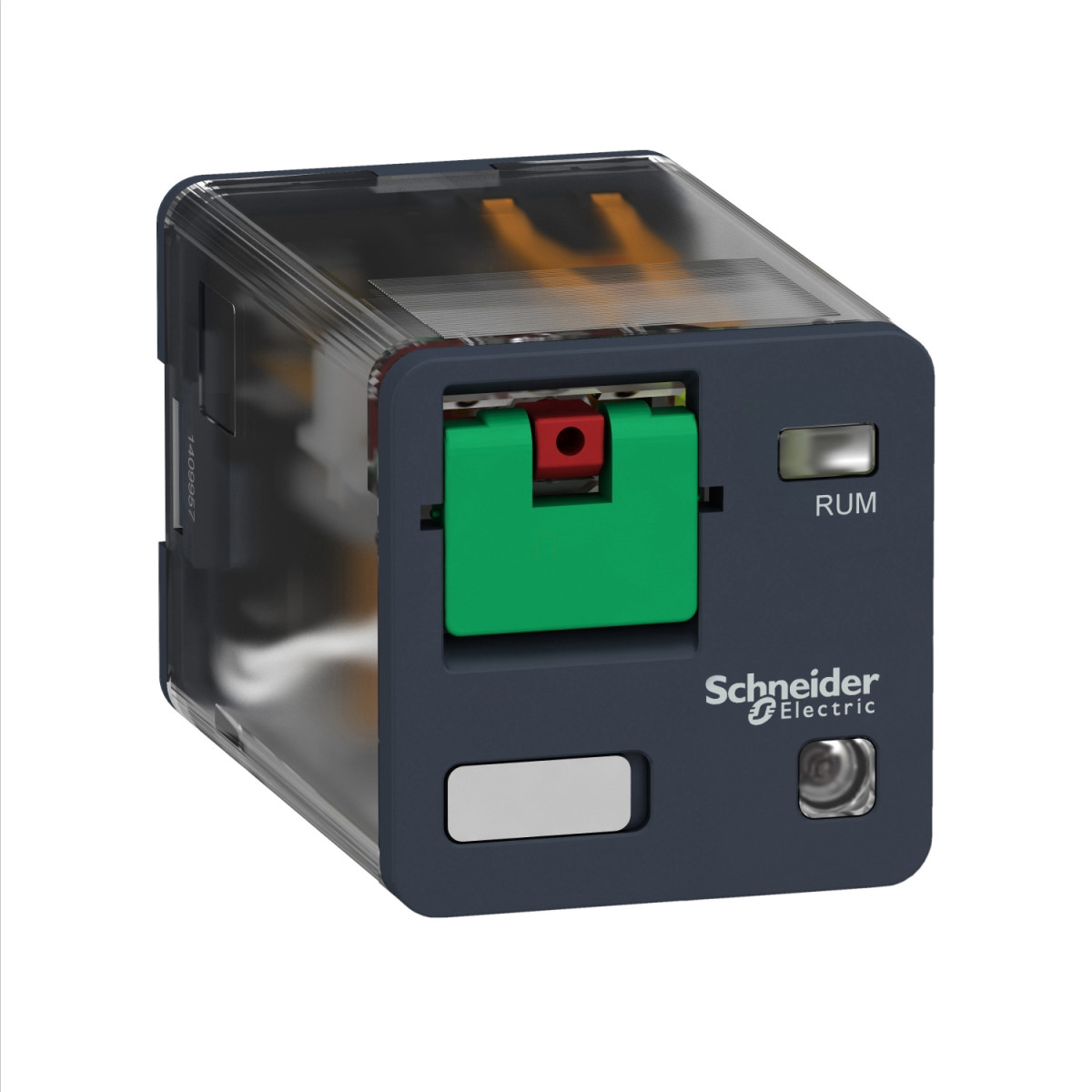

A Schneider Electric RUMC32B7 univerzális plug-in relé a Harmony Electromechanical Relays sorozat részét képezi, és megbízható megoldást kínál ipari vezérlési alkalmazásokhoz. Ez a hengeres kialakítású, 24V AC vezérlőfeszültségű relé 3 váltóérintkezővel (3C/O) rendelkezik, és számos előnyös tulajdonsággal büszkélkedhet, amelyek megkönnyítik a használatát és növelik a megbízhatóságát.
A RUMC32B7 relé egyik kiemelkedő jellemzője a beépített állapotjelző LED, amely egyértelmű visszajelzést ad a relé működési állapotáról, megkönnyítve ezzel a hibaelhárítást és a rendszer ellenőrzését. Az eszköz továbbá rendelkezik egy zárolható tesztgombbal, amely lehetővé teszi a relé működésének manuális tesztelését, és segít az automatizált rendszerek beüzemelése és karbantartása során. A hengeres csatlakozós kialakítás egyszerű beépítést és cserét biztosít.
Műszaki paraméterei igen figyelemreméltóak: a relé 10A névleges áramerősséggel működik -40 és +55°C közötti hőmérséklet-tartományban. A 3 váltóérintkező rugalmas kapcsolási lehetőségeket biztosít. A névleges szigetelési feszültség 250V (IEC szerint), illetve 300V (CSA és UL szerint). Az eszköz imponáló elektromos élettartammal büszkélkedik, akár 100000 kapcsolási ciklust is kibír rezisztív terhelés mellett. Mechanikai élettartama pedig kiemelkedő, akár 5000000 ciklus is lehet. A biztonságosság érdekében a B10d értéke 100000, ami a termék magas megbízhatóságát jelzi.
A relé kapcsolási kapacitása figyelemreméltó: maximálisan 2500 VA/280 W, a minimális kapcsolási kapacitás pedig 170 mW 10 mA, 17 V mellett. A névleges üzemi áramerősség változó az alkalmazott szabványtól és a kontaktus típusától függően: az IEC szabvány szerint 5A 250 V AC (NC) és 5A 28 V DC (NC), illetve 10A 250 V AC (NO) és 10A 28 V DC (NO) értékekkel rendelkezik. A UL és CSA szabványok szerint pedig 10A 277 V AC és 10A 30 V DC értékekkel működik.
A RUMC32B7 relé átlagos tekercs-fogyasztása 3 VA 60 Hz-en, a működési ideje 20 ms névleges feszültségnél, a visszaállási ideje szintén 20 ms. A névleges üzemi feszültségtartomány 19,2-26,4 V AC között van. Az átlagos ellenállás 72 Ohm 20°C-on, ±15% tűréssel. A relé további fontos paraméterei közé tartozik a dielektromos szilárdság (1500 V AC az érintkezők között mikro-megszakítással, 2500 V AC a tekercs és érintkező között megerősített szigeteléssel, valamint 2000 V AC a pólusok között alapszigetelés mellett), valamint az IP40-es védettségi fokozat. A relé megfelel az IEC 61810-1, CSA C22.2 No 14 és UL 508 szabványoknak, és rendelkezik EAC, CSA és UL tanúsítványokkal.
Schneider Electric Harmony Electromechanical Relays műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RUM sorozat
Termék típusa: Plug-in relé
Relé típusa: Univerzális relé
Érintkező típusa és összetétele: 3 C/O (váltóérintkező)
Állapotjelző LED: Van
Vezérlési mód: Zárolható tesztgomb
Vezérlőáramkör feszültsége: 24 V AC 50/60 Hz
Névleges áramerősség: 10 A -40...55 °C tartományban
Kiegészítő műszaki adatok
Névleges impulzusfeszültség: 4 kV (1,2/50 µs)
Minimális kapcsolási teljesítmény: 170 mW 10 mA, 17 V mellett
Elektromos élettartam: 100000 ciklus rezisztív terheléssel
Átlagos tekercs fogyasztás: 3 VA 60 Hz-en
Működési idő: 20 ms névleges feszültségen
Névleges üzemi feszültség határértékek: 19,2...26,4 V AC
Névleges szigetelési feszültség: 250 V IEC szerint, 300 V CSA szerint, 300 V UL szerint
Visszaállási idő: 20 ms névleges feszültségen
Maximális kapcsolási feszültség: 250 V IEC szerint
Elengedési feszültség küszöbérték: >= 0,15 Uc AC
Névleges üzemi áramerősség: 10 A 277 V AC UL szerint, 10 A 30 V DC UL szerint, 10 A 277 V AC CSA szerint, 10 A 30 V DC CSA szerint, 5 A 250 V AC (NC) IEC szerint, 5 A 28 V DC (NC) IEC szerint, 10 A 250 V AC (NO) IEC szerint, 10 A 28 V DC (NO) IEC szerint
Átlagos ellenállás: 72 Ohm 20 °C-on ± 15 %
Maximális kapcsolási teljesítmény: 2500 VA/280 W
Mechanikai élettartam: 5000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Környezeti feltételek
Üzemi környezeti hőmérséklet: -40...55 °C
IP védettségi fokozat: IP40
Szabványok: IEC 61810-1, CSA C22.2 No 14, UL 508
Tanúsítványok: EAC, CSA, UL
Tárolási környezeti hőmérséklet: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = ± 1 mm (f = 10...150 Hz) 5 ciklus üzemben, 4 gn, amplitúdó = ± 1 mm (f = 10...150 Hz) 5 ciklus nem üzemelő állapotban
Ütésállóság: 10 gn (időtartam = 11 ms) üzemi állapotban IEC 60068-2-27 szerint, 10 gn (időtartam = 11 ms) nem üzemelő állapotban IEC 60068-2-27 szerint
Fizikai jellemzők
Érintkezők anyaga: AgNi
Csap alakja: Hengeres
Méretek (mm): 56 x 35 x 35,4
