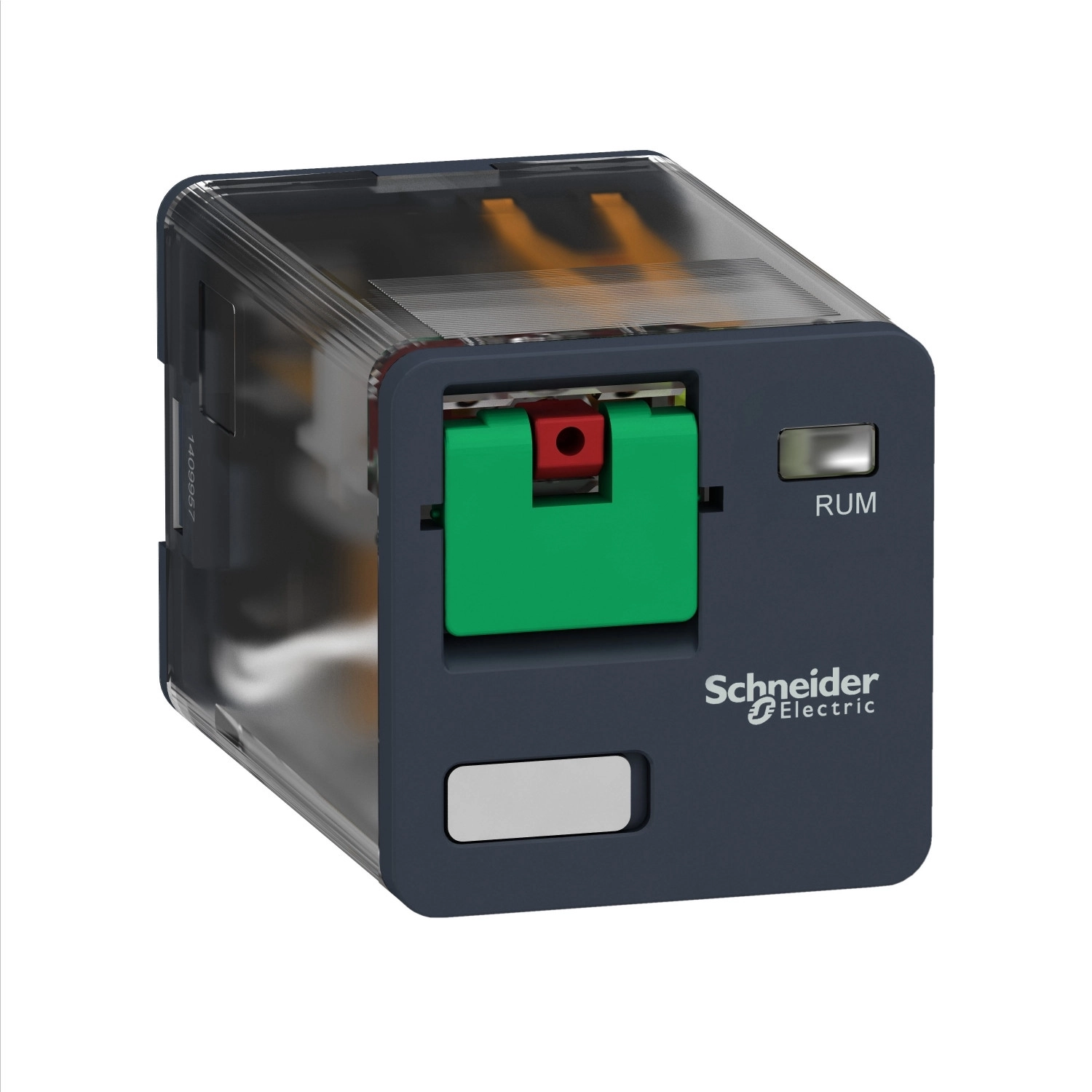

A Schneider Electric RUMC31P7 egy kiváló minőségű univerzális csatlakoztatható relé, amely a Harmony Electromechanical Relays termékcsalád tagja. Ez a RUM sorozatú kompakt elektromechanikus relé hengeres kialakítással rendelkezik, amely megkönnyíti a beépítést különböző vezérlő rendszerekbe és panelekbe. A RUMC31P7 modell 3 váltóérintkezővel (3 C/O) van felszerelve, amely rugalmas kapcsolási lehetőségeket biztosít az ipari és épületautomatizálási alkalmazásokban. A relé nem tartalmaz állapotjelző LED-et, viszont rendelkezik reteszelhető tesztgombbal, amely megkönnyíti a működés ellenőrzését és a karbantartási feladatokat.
A RUMC31P7 relé vezérlő áramköri feszültsége 230 V AC 50/60 Hz, így kompatibilis a legtöbb európai szabványos hálózati feszültséggel. A konvencionális zárt termikus áram értéke 10 A, amely -40°C és 55°C közötti hőmérséklet-tartományban garantált. Ez a relé rendkívül sokoldalú kapcsolási képességekkel rendelkezik: a nyitó érintkezők (NC) esetében 5 A 250 V AC vagy 28 V DC, míg a záró érintkezők (NO) esetében 10 A 250 V AC vagy 28 V DC terhelést képes kapcsolni az IEC szabvány szerint. Az UL és CSA tanúsítványok alapján a relé 10 A áramerősséget kapcsolhat 277 V AC vagy 30 V DC feszültségen. A maximális kapcsolási teljesítmény 2500 VA/280 W, ami lehetővé teszi különböző fogyasztók megbízható vezérlését.
A RUMC31P7 relé kiemelkedő elektromos és mechanikai tartóssággal rendelkezik. Elektromos élettartama 100 000 kapcsolási ciklus rezisztív terhelés esetén, míg mechanikai élettartama lenyűgöző 5 000 000 ciklus. A működési sebesség is figyelemreméltó: a működési idő mindössze 20 ms névleges feszültségen, és ugyanennyi a visszaállási idő is. Ez a gyors reakcióidő kritikus lehet időérzékeny vezérlési alkalmazásoknál. A relé átlagos tekercsfogyasztása 3 VA 60 Hz-en, ami energiatakarékos működést biztosít hosszabb üzemelési időszakok során is. A névleges működési feszültségtartomány 184-253 V AC, ami kiváló rugalmasságot biztosít a hálózati feszültség ingadozásaival szemben, míg a kiejtési feszültség küszöbérték legalább 0,15 Uc AC, biztosítva a stabil működést.
A Schneider Electric RUMC31P7 relé kompakt méretekkel rendelkezik, a hengeres kivitel méretei: 56 mm hosszú, 35 mm széles és 35,4 mm magas. Az érintkezők anyaga AgNi, amely kiváló elektromos vezetőképességet és tartósságot biztosít. A relé IP40 védettségi besorolással rendelkezik, így megfelelő védelmet nyújt por ellen, bár nem vízálló. A termék megfelel számos nemzetközi szabványnak, beleértve az IEC 61810-1, CSA C22.2 No 14 és UL 508 előírásokat, és rendelkezik EAC, CSA és UL tanúsítványokkal. A relé kiváló rezgés- és ütésállósággal bír, 3-4 gn rezgésellenállással és 10 gn ütésállósággal, ami ideálissá teszi ipari környezetben történő alkalmazásokhoz. A RUMC31P7 alkalmazható -40°C és 55°C közötti működési hőmérséklet-tartományban, és bármilyen pozícióban szerelhető, ami tovább növeli a felhasználási lehetőségeket az ipari automatizálási és épületvezérlési rendszerekben.
Schneider Electric Harmony Electromechanical Relays - RUMC31P7 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RUM sorozat
Termék vagy komponens típus: Plug-in relé
Relé típus: Univerzális relé
Érintkező típus és összetétel: 3 C/O
Állapot LED: Nincs
Vezérlés típus: Reteszelhető tesztgomb
Vezérlő áramköri feszültség [Uc]: 230 V AC 50/60 Hz
Konvencionális zárt termikus áram [Ithe]: 10 A -40...55 °C tartományban
Kiegészítő adatok
Névleges impulzus állóképesség [Uimp]: 4 kV (1,2/50 µs)
Minimum kapcsolási teljesítmény: 170 mW 10 mA, 17 V-nál
Elektromos élettartam: 100 000 ciklus rezisztív terhelés esetén
Átlagos tekercsfogyasztás: 3 VA 60 Hz-en
Működési idő: 20 ms névleges feszültségen
Névleges működési feszültség határértékei: 184...253 V AC
Névleges szigetelési feszültség [Ui]: 250 V IEC szerint, 300 V CSA szerint, 300 V UL szerint
Visszaállási idő: 20 ms névleges feszültségen
Maximális kapcsolási feszültség: 250 V IEC szerint
Kiejtési feszültség küszöbérték: >= 0,15 Uc AC
Elektromos paraméterek
Névleges üzemi áram [Ie]:
10 A 277 V AC UL szerint
10 A 30 V DC UL szerint
10 A 277 V AC (azonos polaritás) CSA szerint
10 A 30 V DC CSA szerint
5 A 250 V AC (NC) IEC szerint
5 A 28 V DC (NC) IEC szerint
10 A 250 V AC (NO) IEC szerint
10 A 28 V DC (NO) IEC szerint
Átlagos ellenállás: 6800 Ohm 20 °C-on +/- 15 %
Maximális kapcsolási teljesítmény: 2500 VA/280 W
Mechanikai jellemzők
Mechanikai élettartam: 5 000 000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100 000
Működési sebesség: <= 18 000 ciklus/óra terhelés nélkül, <= 1 200 ciklus/óra terhelés alatt
Hasznosítási tényező: 20 %
Kompatibilitási kód: RUM
Dielektromos szilárdság: 1500 V AC érintkezők között mikro megszakítással, 2500 V AC tekercs és érintkező között megerősítéssel, 2000 V AC pólusok között alapvető szigeteléssel
Védettségi kategória: RT I
Szennyezettségi fokozat: 2
Üzemelési pozíció: Bármely pozíció
Tesztelési szint: A szint csoportos szereléshez
Érintkező anyag: AgNi
Tű alakja: Hengeres
Környezeti jellemzők
Környezeti üzemi hőmérséklet: -40...55 °C
IP védettségi fokozat: IP40
Szabványok: CSA C22.2 No 14, IEC 61810-1, UL 508
Terméktanúsítványok: EAC, CSA, UL
Tárolási környezeti hőmérséklet: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus üzemelés közben, 4 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működés közben
Ütésállóság: 10 gn (időtartam = 11 ms) üzemelés közben IEC 60068-2-27 szerint, 10 gn (időtartam = 11 ms) nem működés közben IEC 60068-2-27 szerint
