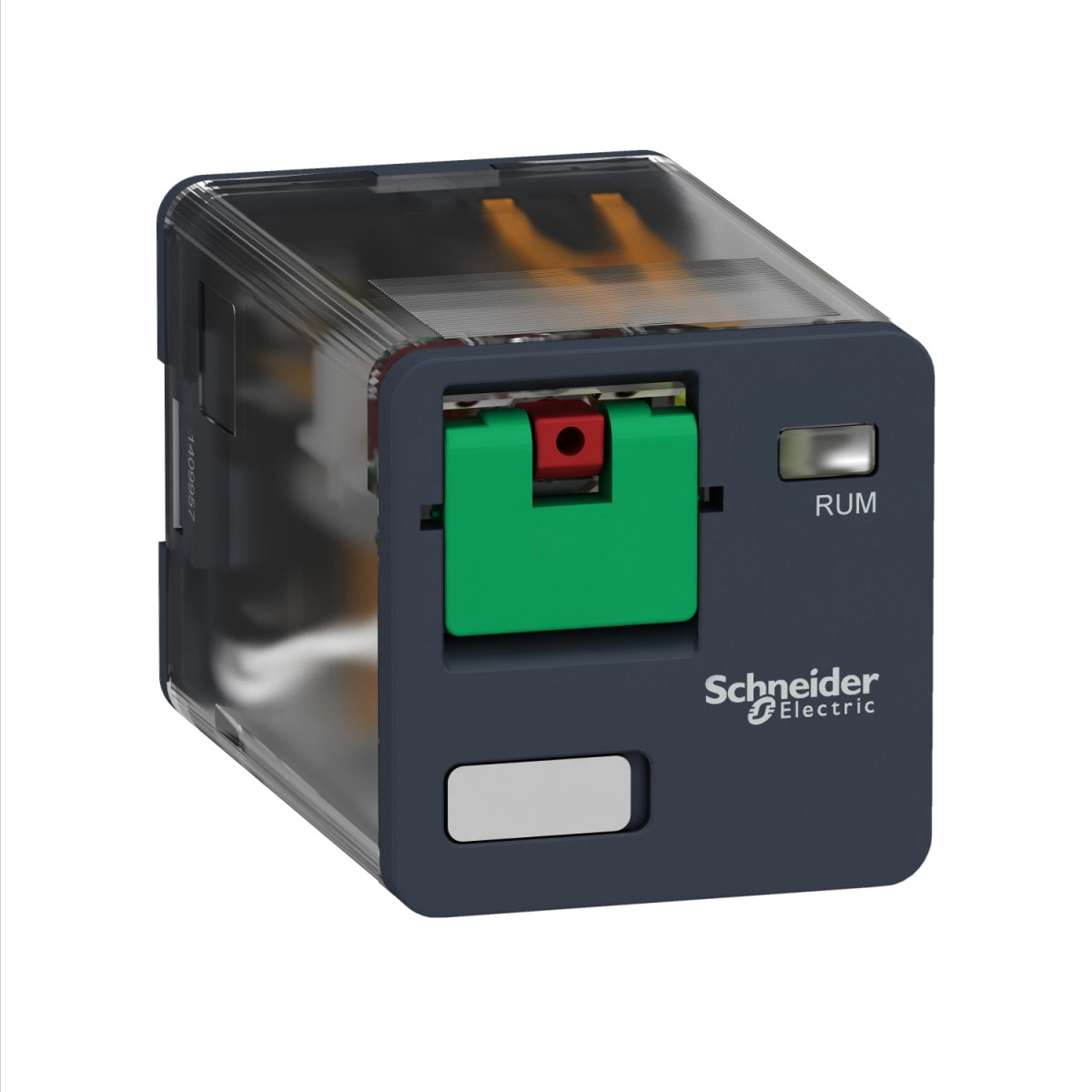

A Schneider Electric RUMC31F7 univerzális relé a Harmony Electromechanical Relays termékcsalád kiváló tagja, amely tökéletes választás ipari kapcsolási és vezérlési feladatokra. Ez a RUM sorozatba tartozó plug-in relé kompakt méretei ellenére kimagasló teljesítményt és megbízhatóságot nyújt. A RUMC31F7 modell 3 váltóérintkezővel (3 C/O) rendelkezik, amelyek lehetővé teszik a sokoldalú alkalmazást különböző vezérlési feladatokban. A relé 120 V AC 50/60 Hz vezérlőfeszültséggel működik, és rendelkezik egy hasznos, reteszelhető tesztgombbal, amely megkönnyíti a rendszer ellenőrzését és karbantartását.
A RUMC31F7 relé maximális terhelhetősége 10 A -40...55 °C környezeti hőmérséklettartományban, ami alkalmassá teszi ipari környezetben történő használatra. A terméket további kiváló műszaki paraméterek jellemzik: 4 kV névleges lökőfeszültség-állóság (1.2/50 µs), 170 mW minimális kapcsolási teljesítmény 10 mA áramerősség és 17 V feszültség mellett. Az elektromos élettartam 100000 ciklus ellenállásterhelés esetén, míg a mechanikai élettartam ennél jelentősen nagyobb, 5000000 ciklus. Működési ideje mindössze 20 ms névleges feszültségnél, így gyors kapcsolási feladatokra is alkalmas. A relé névleges szigetelési feszültsége 250 V az IEC szabvány szerint, és 300 V a CSA és UL szabványok szerint.
A Schneider Electric RUMC31F7 relé névleges üzemi feszültségtartománya 96-132 V AC, a visszaállási idő 20 ms névleges feszültségnél. A maximális kapcsolási feszültség 250 V az IEC szabvány szerint. A termék különösen sokoldalú a névleges áramterhelhetőség szempontjából: 10 A 277 V AC-nél (UL és CSA szerint), 10 A 30 V DC-nél (UL és CSA szerint), 5 A 250 V AC-nél (NC érintkezők, IEC szerint), 5 A 28 V DC-nél (NC érintkezők, IEC szerint), valamint 10 A 250 V AC-nél és 10 A 28 V DC-nél (NO érintkezők, IEC szerint). Az átlagos ellenállás értéke 1700 Ohm 20 °C-on, ±15% tűréssel. A maximális kapcsolási teljesítmény 2500 VA/280 W. A relé ejtőfeszültség küszöbértéke minimum 0,15 Uc AC.
A RUMC31F7 modell IP40 védettséggel rendelkezik, ami megfelelő védelmet biztosít por és kisebb méretű szilárd tárgyak ellen. A relé bármilyen helyzetben működtethető, és A szintű csoportos szerelési tesztek alapján minősített. A termék 3 gn rezgésállósággal rendelkezik ±1 mm amplitúdónál (f = 10-150 Hz) 5 ciklus alatt működés közben, és 4 gn rezgésállósággal ±1 mm amplitúdónál (f = 10-150 Hz) 5 ciklus alatt nyugalmi állapotban. A termék ütésállósága 10 gn (időtartam = 11 ms) mind működés közben, mind nyugalmi állapotban, az IEC 60068-2-27 szabvány szerint. A relé érintkezői AgNi anyagból készültek, a csatlakozóérintkezők pedig hengeres kialakításúak. A termék működési hőmérséklet-tartománya -40...55 °C, tárolási hőmérséklet-tartománya pedig -40...85 °C. A RUMC31F7 relé számos nemzetközi szabványnak megfelel, beleértve az UL 508, IEC 61810-1 és CSA C22.2 No 14 szabványokat, és rendelkezik EAC, UL és CSA tanúsítványokkal.
Schneider Electric Harmony Electromechanical Relays - RUMC31F7 - Univerzális relé, RUM - 3 C/O - 120 V AC - 10 A műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RUM sorozat
Termék vagy komponens típusa: Plug-in relé
Relé típusa: Univerzális relé
Érintkezők típusa és összetétele: 3 C/O
Állapotjelző LED: Nélkül
Vezérlés típusa: Reteszelhető tesztgomb
Vezérlőáramkör feszültsége [Uc]: 120 V AC 50/60 Hz
Hagyományos zárt termikus áramerősség [Ithe]: 10 A -40...55 °C hőmérséklet mellett
Kiegészítő tulajdonságok
Névleges lökőfeszültség-állóság [Uimp]: 4 kV (1.2/50 µs)
Minimális kapcsolási teljesítmény: 170 mW 10 mA, 17 V értékeknél
Elektromos élettartam: 100000 ciklus ellenállásterhelésnél
Átlagos tekercs fogyasztás VA-ban: 3 60 Hz-en
Működési idő: 20 ms névleges feszültségnél
Névleges üzemi feszültséghatárok: 96...132 V AC
Névleges szigetelési feszültség [Ui]: 250 V az IEC szerint, 300 V a CSA szerint, 300 V az UL szerint
Visszaállási idő: 20 ms névleges feszültségnél
Maximális kapcsolási feszültség: 250 V az IEC szerint
Ejtőfeszültség küszöbérték: >= 0,15 Uc AC
Névleges üzemi áram [Ie]
10 A 277 V AC-nél az UL szerint
10 A 30 V DC-nél az UL szerint
10 A 277 V AC-nél (azonos polaritás) a CSA szerint
10 A 30 V DC-nél a CSA szerint
5 A 250 V AC-nél (NC) az IEC szerint
5 A 28 V DC-nél (NC) az IEC szerint
10 A 250 V AC-nél (NO) az IEC szerint
10 A 28 V DC-nél (NO) az IEC szerint
Műszaki paraméterek
Átlagos ellenállás: 1700 Ohm 20 °C-on +/- 15%
Maximális kapcsolási teljesítmény: 2500 VA/280 W
Mechanikai élettartam: 5000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 18000 ciklus/óra terhelés nélkül, <= 1200 ciklus/óra terhelés mellett
Használati együttható: 20%
Kompatibilitási kód: RUM
Elektromos jellemzők
Dielektromos szilárdság: 1500 V AC az érintkezők között mikrolekapcsolással, 2500 V AC a tekercs és az érintkező között megerősítéssel, 2000 V AC a pólusok között alapvetően
Védelmi kategória: RT I
Szennyezési fokozat: 2
Üzemi pozíció: Bármilyen pozíció
Tesztszintek: A szintű csoportos szerelés
Eszköz bemutatása: Teljes termék
Érintkezők anyaga: AgNi
Csatlakozó alakja: Hengeres
Környezeti feltételek
Üzemi környezeti levegő hőmérséklete: -40...55 °C
IP védettségi fokozat: IP40
Szabványok: UL 508, IEC 61810-1, CSA C22.2 No 14
Termék tanúsítványok: EAC, UL, CSA
Tárolási környezeti levegő hőmérséklete: -40...85 °C
Rezgés- és ütésállóság
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben, 4 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nyugalmi állapotban
Ütésállóság: 10 gn (időtartam = 11 ms) működés közben az IEC 60068-2-27 szerint, 10 gn (időtartam = 11 ms) nyugalmi állapotban az IEC 60068-2-27 szerint
