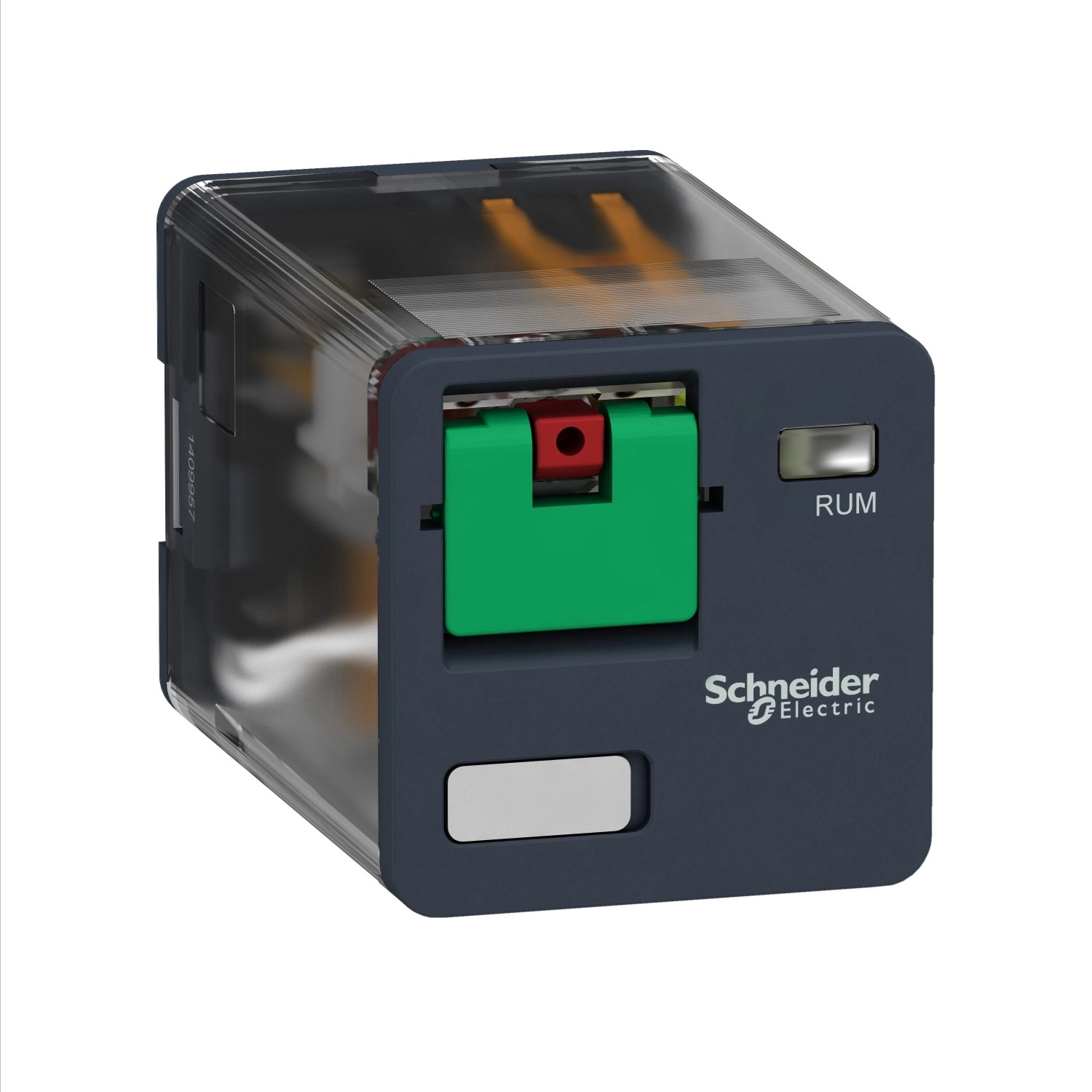

Schneider Electric Harmony Electromechanical Relays - RUMC31E7 - RUM univerzális relé, hengeres, 3CO, 10A, 48VAC, tesztgomb
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Schneider Electric RUM sorozatába tartozó univerzális relé hengeres kivitelű kialakítással rendelkezik, amely megkönnyíti a beszerelést. A termék kimagasló elektromos és mechanikai élettartammal büszkélkedhet: 100 000 kapcsolási ciklus ellenálló terhelésnél, és lenyűgöző 5 millió mechanikai kapcsolási ciklus. A relé üzemi hőmérséklet-tartománya -40°C és +55°C között van, így extrém környezeti feltételek között is megbízhatóan működik. Az IP40-es védettségi fokozat megfelelő védelmet biztosít a por és a nedvesség ellen az alkalmazási területen.
A RUMC31E7 rendkívül sokoldalú terhelhetőségi paraméterekkel rendelkezik. Névleges üzemi árama 10A 277V AC feszültségen UL szerint, valamint 10A 30V DC feszültségen UL szerint. Az IEC szabvány szerint a záró érintkezőkre (NO) 10A 250V AC, illetve 10A 28V DC, míg a nyitó érintkezőkre (NC) 5A 250V AC, illetve 5A 28V DC terhelés kapcsolható. A relé maximális kapcsolási kapacitása 2500 VA/280 W, minimális kapcsolási kapacitása pedig 170 mW 10 mA, 17 V esetén. A relé átlagos tekercsfogyasztása 3 VA 60 Hz-en, ami energiahatékony működést biztosít. Az érintkezők AgNi anyagból készültek, amely kiváló elektromos vezetőképességet és kopásállóságot biztosít.
Schneider Electric Harmony Electromechanical Relays - RUMC31E7 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RUM sorozat
Termék vagy komponens típusa: Dugaszolható relé
Relé típusa: Univerzális relé
Érintkezők típusa és összetétele: 3 C/O (váltóérintkező)
Állapotjelző LED: Nincs
Vezérlési típus: Reteszelhető tesztgomb
Vezérlőáramkör feszültsége [Uc]: 48 V AC 50/60 Hz
Hagyományos zárt termikus áram [Ithe]: 10 A -40...55 °C hőmérsékleten
Kiegészítő jellemzők
Névleges lökőfeszültség-állóság [Uimp]: 4 kV (1.2/50 μs)
Minimális kapcsolási képesség: 170 mW 10 mA, 17 V esetén
Elektromos élettartam: 100000 ciklus ellenálló terhelésnél
Átlagos tekercsfogyasztás: 3 VA 60 Hz-en
Működési idő: 20 ms névleges feszültségen
Névleges üzemi feszültség határok: 38.4...52.8 V AC
Névleges szigetelési feszültség [Ui]: 250 V IEC szerint, 300 V CSA szerint, 300 V UL szerint
Visszaállási idő: 20 ms névleges feszültségen
Maximális kapcsolási feszültség: 250 V IEC szerint
Elengedési feszültség küszöbértéke: >= 0.15 Uc AC
Névleges üzemi áram [Ie]: 10 A 277 V AC UL szerint, 10 A 30 V DC UL szerint, 10 A 277 V AC (azonos polaritás) CSA szerint, 10 A 30 V DC CSA szerint, 5 A 250 V AC (NC) IEC szerint, 5 A 28 V DC (NC) IEC szerint, 10 A 250 V AC (NO) IEC szerint, 10 A 28 V DC (NO) IEC szerint
Átlagos ellenállás: 290 Ohm 20 °C-on +/- 15 %
Maximális kapcsolási kapacitás: 2500 VA/280 W
Mechanikai élettartam: 5000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Környezeti jellemzők
Működési ütem: <= 18000 ciklus/óra terhelés nélkül, <= 1200 ciklus/óra terhelés mellett
Kihasználtsági tényező: 20 %
Kompatibilitási kód: RUM
Dielektromos szilárdság: 1500 V AC érintkezők között mikro leválasztással, 2500 V AC tekercs és érintkező között megerősített szigeteléssel, 2000 V AC pólusok között alapszigeléssel
Védelmi kategória: RT I
Szennyezési fokozat: 2
Üzemi helyzet: Bármely pozícióban
Teszt szintek: A szint csoportos szereléshez
Érintkező anyaga: AgNi
Csatlakozótű formája: Hengeres
Környezetvédelmi jellemzők
Üzemi környezeti hőmérséklet: -40...55 °C
IP védettségi fokozat: IP40
Szabványok: IEC 61810-1, CSA C22.2 No 14, UL 508
Terméktanúsítványok: UL, CSA, EAC
Tárolási környezeti hőmérséklet: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben, 4 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működő állapotban
Ütésállóság: 10 gn (időtartam = 11 ms) működés közben az IEC 60068-2-27 szerint, 10 gn (időtartam = 11 ms) nem működő állapotban az IEC 60068-2-27 szerint
Fizikai jellemzők
Méretek: 56 mm × 35 mm × 35.4 mm
