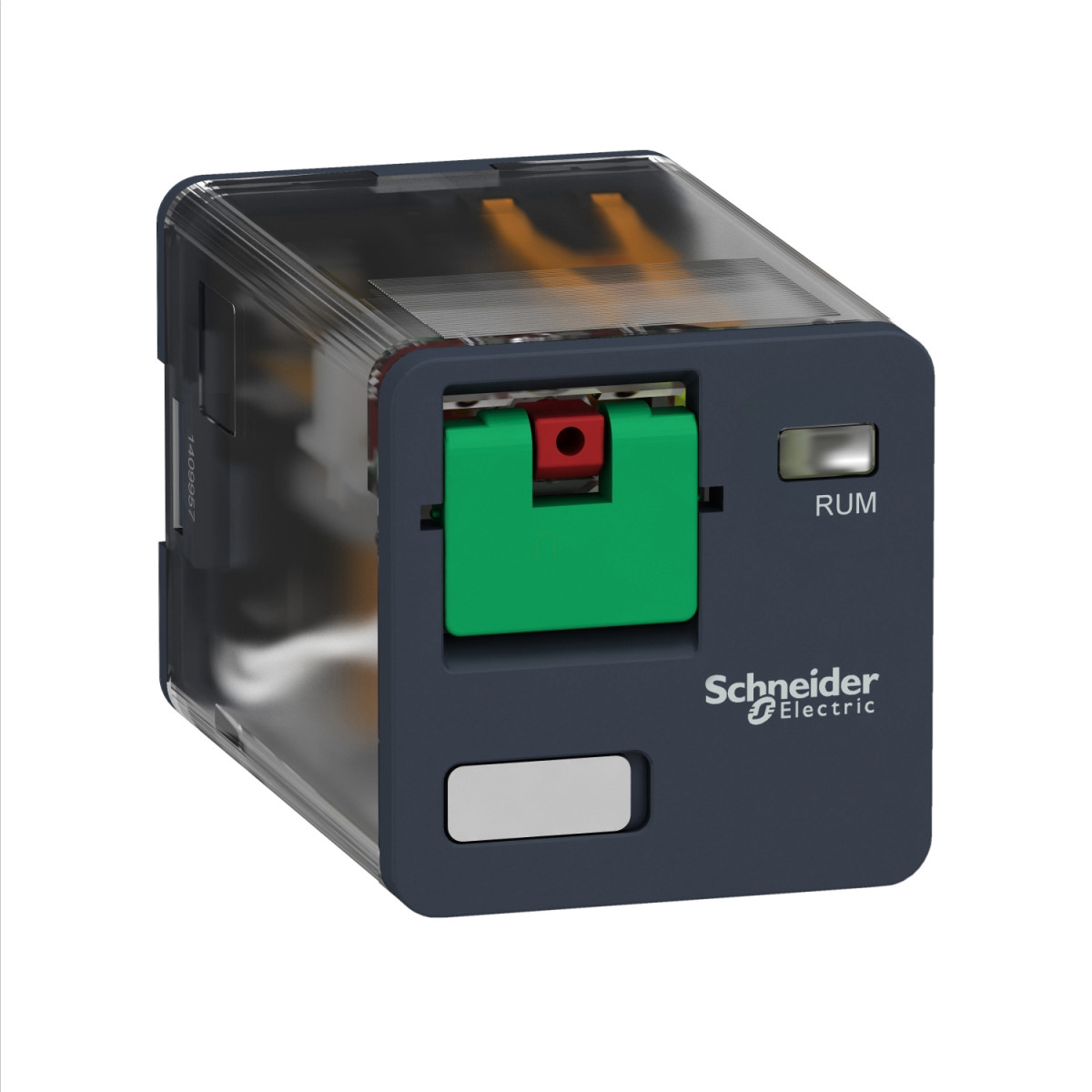

A Schneider Electric RUMC31B7 univerzális dugaszolható relé a Harmony Elektromechanikus Relék termékcsalád része, amely kiváló minőségű és megbízható működést biztosít ipari és kereskedelmi alkalmazásokban egyaránt. A RUM sorozatba tartozó relé 24V AC 50/60 Hz vezérlőfeszültséggel működik, és kimagasló teljesítményjellemzőkkel rendelkezik a mindennapi ipari automatizálási feladatokhoz.
A RUMC31B7 relé 3 C/O (átváltó) érintkező konfigurációval készül, és LED-jelzés nélküli kivitelben kapható. Az eszköz megkülönböztető jellemzője a rögzíthető tesztgomb, amely lehetővé teszi a relé működésének gyors ellenőrzését üzemelés közben. A hengeres kivitelű relé kompakt méretei (szélesség: 56 mm / 2,20 inch, mélység: 35 mm / 1,37 inch, magasság: 35,4 mm / 1,39 inch) minimális helyet foglalnak el a kapcsolószekrényben, miközben maximális funkcionalitást biztosítanak.
A RUMC31B7 relé névleges áramerőssége 10A -40°C és 55°C közötti hőmérséklettartományban, ami széles üzemelési hőmérséklet-intervallumot tesz lehetővé. A relé különböző kapcsolási kapacitásokkal rendelkezik: 5A 250V AC (NC), 5A 28V DC (NC), 10A 250V AC (NO) és 10A 28V DC (NO) az IEC szabvány szerint. Emellett 10A 277V AC és 10A 30V DC kapcsolási kapacitással rendelkezik mind az UL, mind a CSA szabványoknak megfelelően. A maximális kapcsolási kapacitás 2500 VA/280 W, ami sokféle terhelés kapcsolását teszi lehetővé. A minimális kapcsolási kapacitás 170 mW 10 mA és 17 V mellett, amely precíz vezérlést biztosít alacsonyabb terhelések esetén is.
A terméket kiemelkedő elektromos és mechanikai tartósság jellemzi: elektromos élettartama 100000 kapcsolási ciklus rezisztív terhelésnél, míg mechanikai élettartama impozáns 5000000 ciklus. Az eszköz védettségi szintje IP40, amely megfelelő védelmet nyújt a por és a szilárd tárgyak ellen. A működési frekvencia terhelés nélkül legfeljebb 18000 ciklus/óra, terheléssel pedig 1200 ciklus/óra, 20% kihasználási tényezővel.
A relé 4 kV (1,2/50 µs) névleges impulzus-állósággal és kiváló dielektromos szilárdsággal rendelkezik: 1500 V AC az érintkezők között mikroleválasztással, 2500 V AC a tekercs és az érintkező között megerősített szigeteléssel, valamint 2000 V AC a pólusok között alapszigeteléssel. A relé AgNi érintkező anyagból készül, ami hosszú élettartamot és megbízható működést biztosít. A RUMC31B7 kiváló rezgés- és ütésállósággal rendelkezik, ami ellenállóvá teszi a viszontagságos ipari környezetben is. A relé megfelel a szigorú nemzetközi szabványoknak, többek között az IEC 61810-1, CSA C22.2 No 14 és UL 508 előírásainak, és rendelkezik CSA, EAC és UL tanúsítványokkal is.
Schneider Electric Harmony Electromechanical Relays - RUMC31B7 - RUM Univerzális relé, hengeres, 3 C/O 10A 24VAC műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Elektromechanikus Relék
Sorozatnév: RUM sorozat
Termék vagy összetevő típusa: Dugaszolható relé
Relé típusa: Univerzális relé
Érintkező típusa és összetétele: 3 C/O
Állapotjelző LED: Nincs
Vezérlés típusa: Rögzíthető tesztgomb
Elektromos jellemzők
Vezérlőáramkör feszültsége: 24 V AC 50/60 Hz
Konvencionális zárt termikus áramerősség: 10 A -40...55 °C hőmérsékleten
Névleges impulzus-állóság: 4 kV (1,2/50 µs)
Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V mellett
Elektromos tartósság: 100000 ciklus rezisztív terhelésnél
Átlagos tekercsfogyasztás: 3 VA 60 Hz-en
Működési idő: 20 ms névleges feszültségnél
Névleges működési feszültséghatárok: 19,2...26,4 V AC
Névleges szigetelési feszültség: 250 V IEC szerint, 300 V CSA szerint, 300 V UL szerint
Visszaállási idő: 20 ms névleges feszültségnél
Maximális kapcsolási feszültség: 250 V IEC szerint
Elengedési feszültség küszöbérték: >= 0,15 Uc AC
Kapcsolási kapacitások
Névleges üzemi áram: 10 A 277 V AC UL szerint, 10 A 30 V DC UL szerint, 10 A 277 V AC (azonos polaritás) CSA szerint, 10 A 30 V DC CSA szerint, 5 A 250 V AC (NC) IEC szerint, 5 A 28 V DC (NC) IEC szerint, 10 A 250 V AC (NO) IEC szerint, 10 A 28 V DC (NO) IEC szerint
Átlagos ellenállás: 72 Ohm 20 °C-on +/- 15 %
Maximális kapcsolási kapacitás: 2500 VA/280 W
Mechanikai jellemzők
Mechanikai élettartam: 5000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 18000 ciklus/óra terhelés nélkül, <= 1200 ciklus/óra terheléssel
Kihasználási tényező: 20 %
Kompatibilitási kód: RUM
Dielektromos szilárdság: 1500 V AC az érintkezők között mikroleválasztással, 2500 V AC a tekercs és az érintkező között megerősített szigeteléssel, 2000 V AC a pólusok között alapszigeteléssel
Védelmi kategória: RT I
Szennyezettségi fok: 2
Üzemelési helyzet: Bármilyen pozíció
Teszt szintek: A szint csoportos szereléshez
Eszköz bemutatása: Teljes termék
Érintkező anyaga: AgNi
Csatlakozótű alakja: Hengeres
Környezeti jellemzők
Környezeti üzemi hőmérséklet: -40...55 °C
IP védettségi szint: IP40
Szabványok: CSA C22.2 No 14, UL 508, IEC 61810-1
Terméktanúsítványok: CSA, EAC, UL
Környezeti tárolási hőmérséklet: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus üzem közben, 4 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem üzemelve
Ütésállóság: 10 gn (időtartam = 11 ms) üzem közben IEC 60068-2-27 szerint, 10 gn (időtartam = 11 ms) nem üzemelve IEC 60068-2-27 szerint
