Schneider Electric Harmony Electromechanical Relays - RUMC22P7 - RUM univerzális relé, hengeres, 2CO, 10A, 230VAC, tesztgomb, LED
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

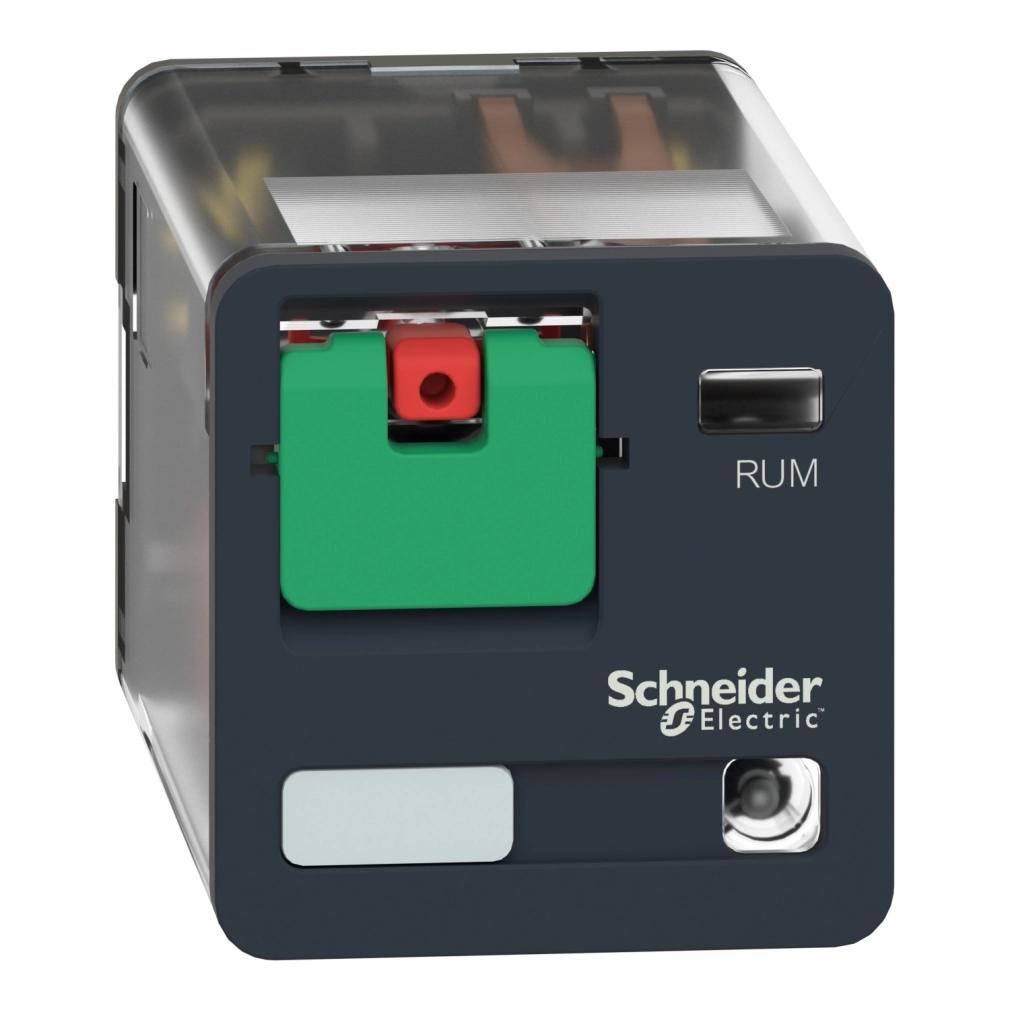

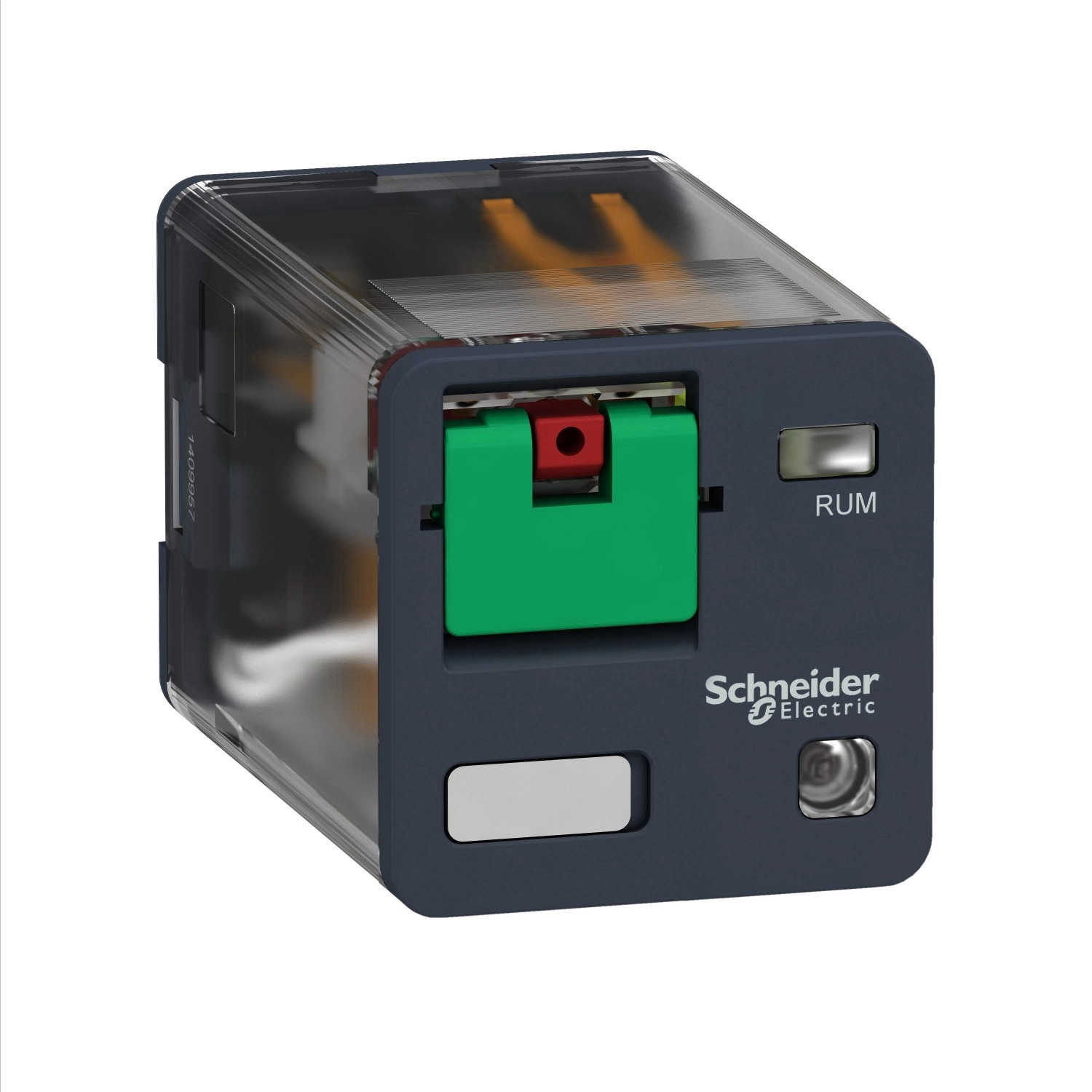

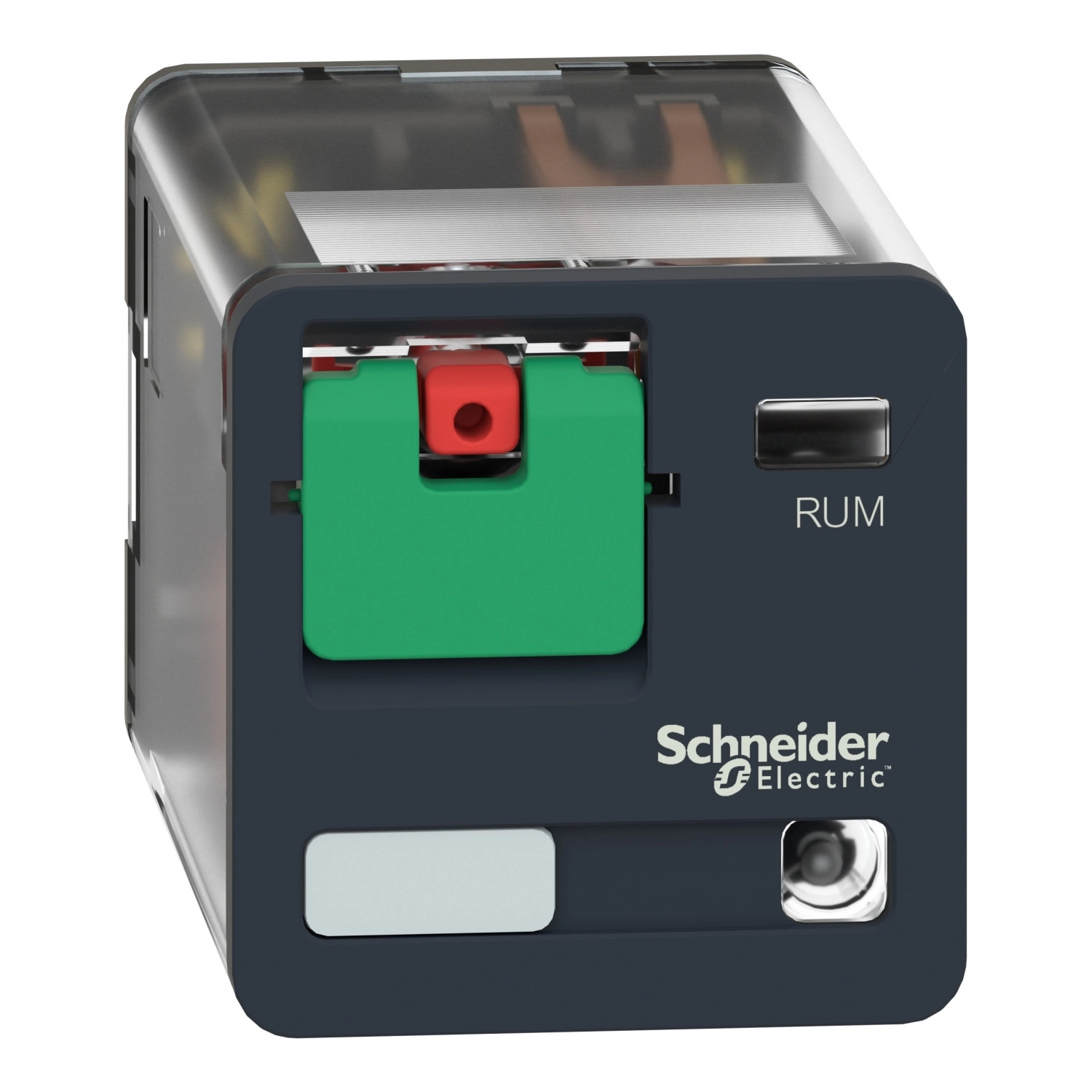

A RUMC22P7 relé 2 váltóérintkezővel (2 C/O) rendelkezik, amelyek 10A áramerősséget képesek kapcsolni -40°C és 55°C közötti környezeti hőmérsékleten. A relé különleges jellemzője a beépített állapotjelző LED, amely vizuális visszajelzést ad a működésről, valamint a reteszelhető tesztgomb, amely megkönnyíti a karbantartást és a hibaelhárítást. A hengeres kivitelű csatlakozócsapok biztosítják a megbízható elektromos kapcsolatot és egyszerűsítik a beszerelést.
A Schneider Electric RUM sorozatú reléje lenyűgöző teljesítményadatokkal rendelkezik: 100000 ciklus elektromos élettartam ellenállásos terhelésnél, valamint rendkívüli, 5000000 ciklus mechanikai élettartam. A készülék kiváló kapcsolási kapacitással bír: maximum 2500 VA/280 W terhelést tud kapcsolni, és képes 10A áramerősséget kezelni 250V AC (NO) és 28V DC (NO) feszültségnél, valamint 5A áramerősséget 250V AC (NC) és 28V DC (NC) esetén. A relé működési sebessége is figyelemre méltó: 20 ms működési idő és 20 ms visszaállási idő a névleges feszültségnél.
A RUMC22P7 modell szigetelési és védelmi tulajdonságai is kiemelkedőek. A relé szigetelési feszültsége 250V (IEC szerint), 300V (CSA és UL szerint), és 4 kV impulzus túlfeszültséggel szembeni ellenállással rendelkezik (1,2/50 µs). A dielektromos szilárdság 1500V AC az érintkezők között mikro megszakítással, 2500V AC a tekercs és az érintkező között megerősített szigeteléssel, valamint 2000V AC a pólusok között alap szigeteléssel. Az IP40-es védettségi szint további biztonságot nyújt a működés során.
A RUM univerzális relé rendkívül sokoldalúan használható különböző alkalmazási területeken. A széles működési hőmérséklet-tartomány (-40°C és 55°C között) lehetővé teszi a használatát szélsőséges körülmények között is. A relé bármilyen pozícióban működtethető, és ellenáll a vibrációnak és a mechanikai ütéseknek is. A vibráció elleni védelem 3 gn amplitúdójú (f = 10-150 Hz), 5 ciklusú üzemelés közben, és 4 gn amplitúdójú (f = 10-150 Hz), 5 ciklusú nem üzemelés közben. Az ütésállóság 10 gn (időtartam = 11 ms) üzemelés és nem üzemelés közben is, az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Harmony Electromechanical Relays - RUMC22P7 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RUM sorozat
Termék vagy komponens típusa: Plug-in relé
Relé típusa: Univerzális relé
Érintkezők típusa és összetétele: 2 C/O (váltó)
Állapotjelző LED: Van
Vezérlés típusa: Reteszelhető tesztgomb
Vezérlőáramkör feszültsége [Uc]: 230 V AC 50/60 Hz
Konvencionális zárt termikus áram [Ithe]: 10 A, -40...55 °C
Kiegészítő jellemzők
Névleges impulzus-állófeszültség [Uimp]: 4 kV (1,2/50 µs)
Minimális kapcsolási képesség: 170 mW, 10 mA, 17 V
Elektromos élettartam: 100000 ciklus ellenállásos terhelésnél
Átlagos tekercsfogyasztás VA-ban: 3 VA 60 Hz-nél
Működési idő: 20 ms névleges feszültségnél
Névleges működési feszültség határértékei: 184...253 V AC
Névleges szigetelési feszültség [Ui]: 250 V (IEC szerint), 300 V (CSA szerint), 300 V (UL szerint)
Visszaállási idő: 20 ms névleges feszültségnél
Maximális kapcsolási feszültség: 250 V (IEC szerint)
Elengedési feszültségküszöb: >= 0,15 Uc AC
Névleges üzemi áramerősség [Ie]:
10 A 277 V AC (UL szerint)
10 A 30 V DC (UL szerint)
10 A 30 V DC (CSA szerint)
5 A 250 V AC (NC) (IEC szerint)
5 A 28 V DC (NC) (IEC szerint)
10 A 250 V AC (NO) (IEC szerint)
10 A 28 V DC (NO) (IEC szerint)
10 A 277 V AC (CSA szerint)
Átlagos ellenállás: 6800 Ohm 20 °C-on +/- 15 %
Maximális kapcsolási teljesítmény: 2500 VA/280 W
Mechanikai élettartam: 5000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Működési frekvencia:
<= 18000 ciklus/óra terhelés nélkül
<= 1200 ciklus/óra terhelés alatt
Kihasználási együttható: 20 %
Kompatibilitási kód: RUM
Dielektromos szilárdság:
1500 V AC az érintkezők között mikro megszakítással
2500 V AC a tekercs és az érintkező között megerősített szigeteléssel
2000 V AC a pólusok között alap szigeteléssel
Környezeti jellemzők
IP védettségi fokozat: IP40
Üzemi környezeti hőmérséklet: -40...55 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Vibrációállóság:
3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus üzemelés közben
4 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem üzemelés közben
Ütésállóság:
10 gn (időtartam = 11 ms) üzemelés közben, IEC 60068-2-27 szerint
10 gn (időtartam = 11 ms) nem üzemelés közben, IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: IEC 61810-1, CSA C22.2 No 14, UL 508
Terméktanúsítványok: UL, EAC, CSA
Fizikai jellemzők
Védelmi kategória: RT I
Szennyezési fokozat: 3
Üzemelési pozíció: Bármilyen pozíció
Tesztszintek: A szint, csoportos szerelés
Eszköz megjelenése: Teljes termék
Érintkezőanyag: AgNi

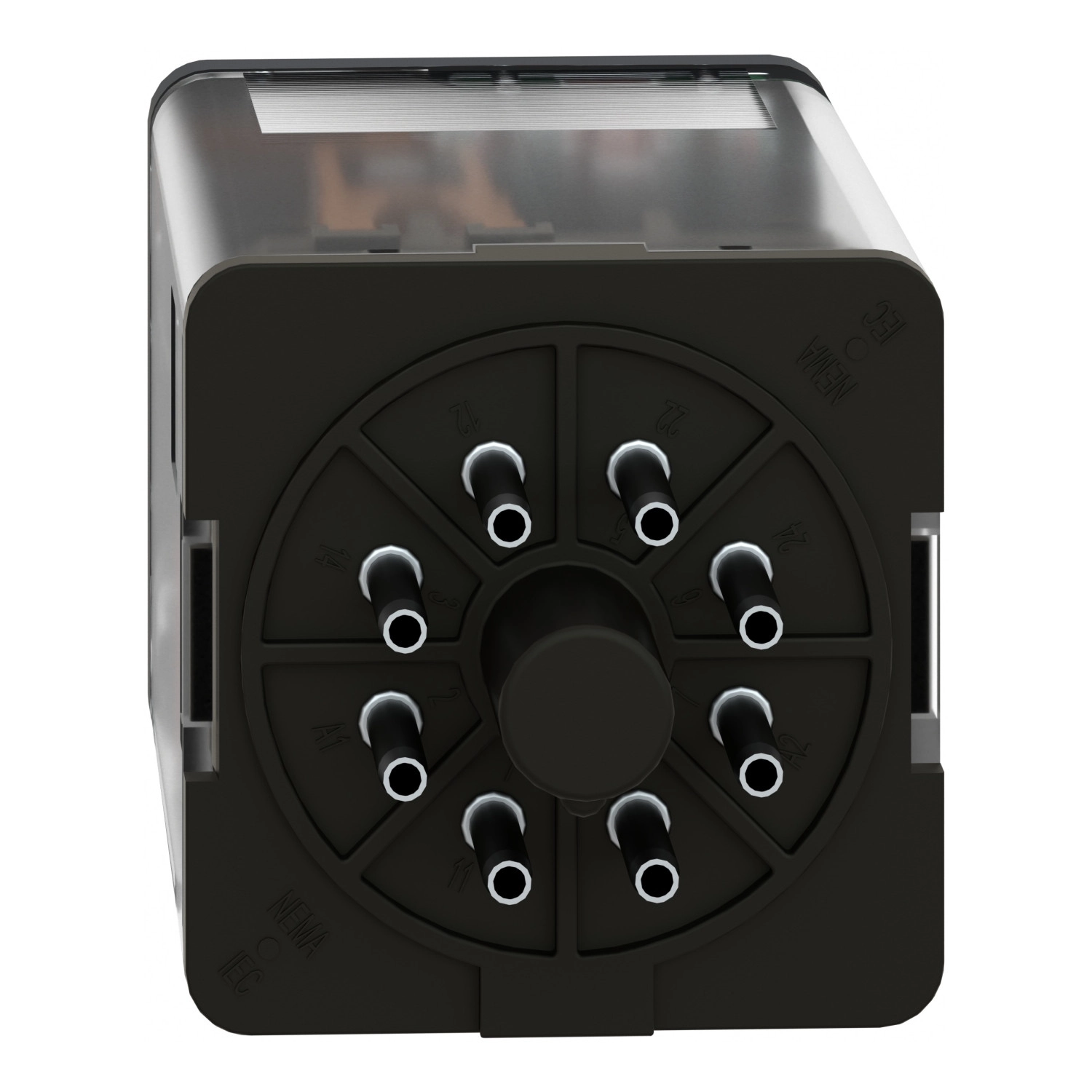

Csatlakozótű alakja: Hengeres
Méretek: 56 x 35 x 35,4 mm
