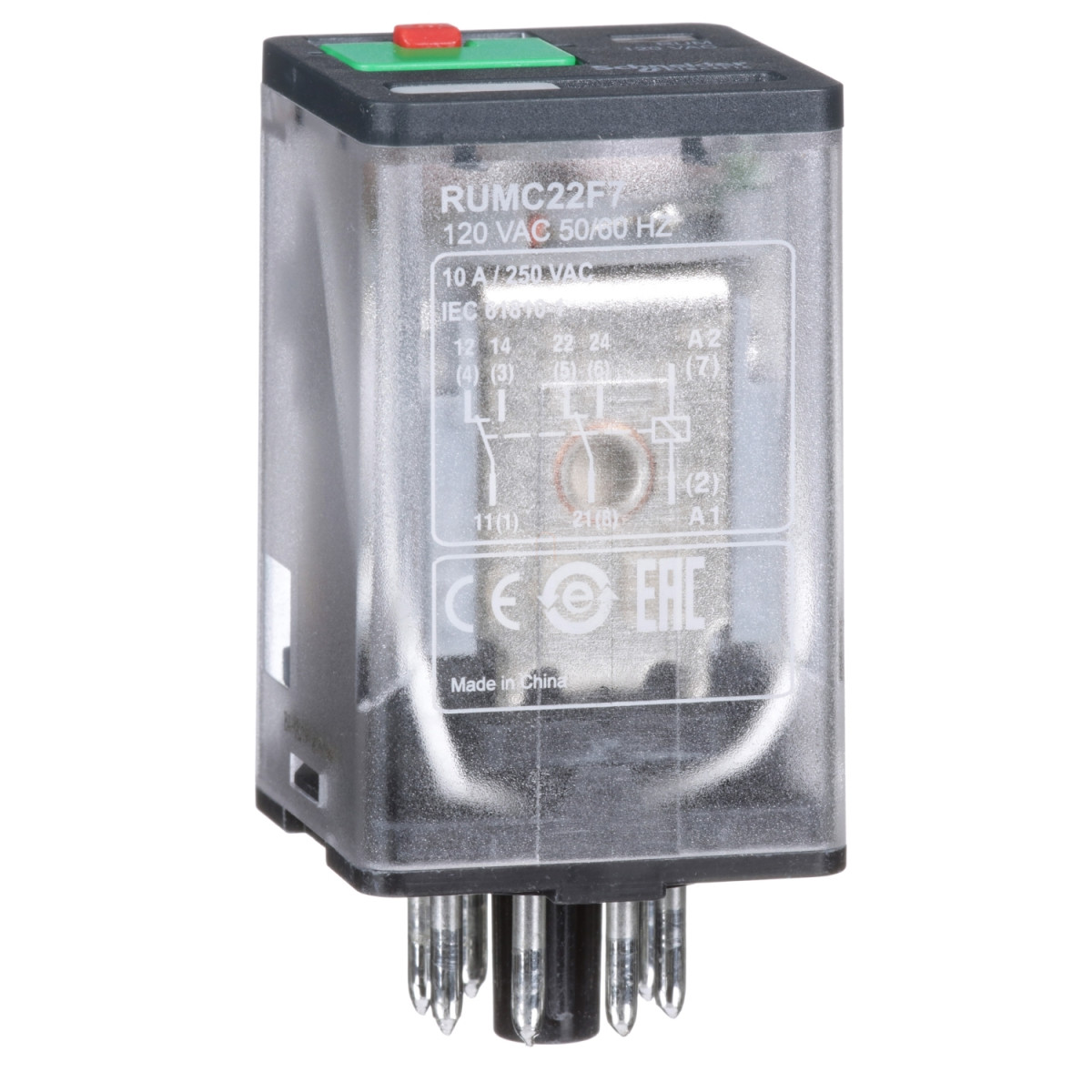

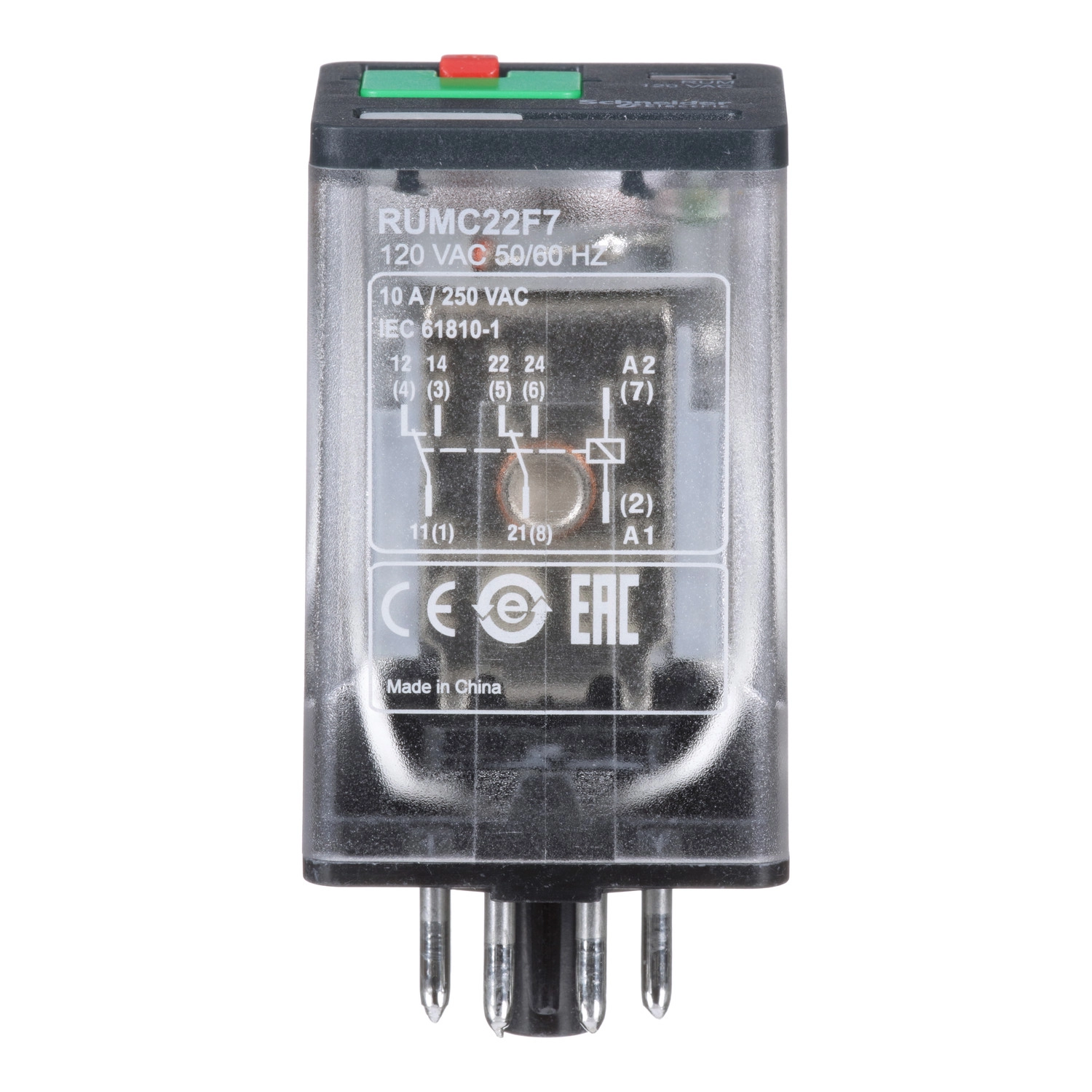

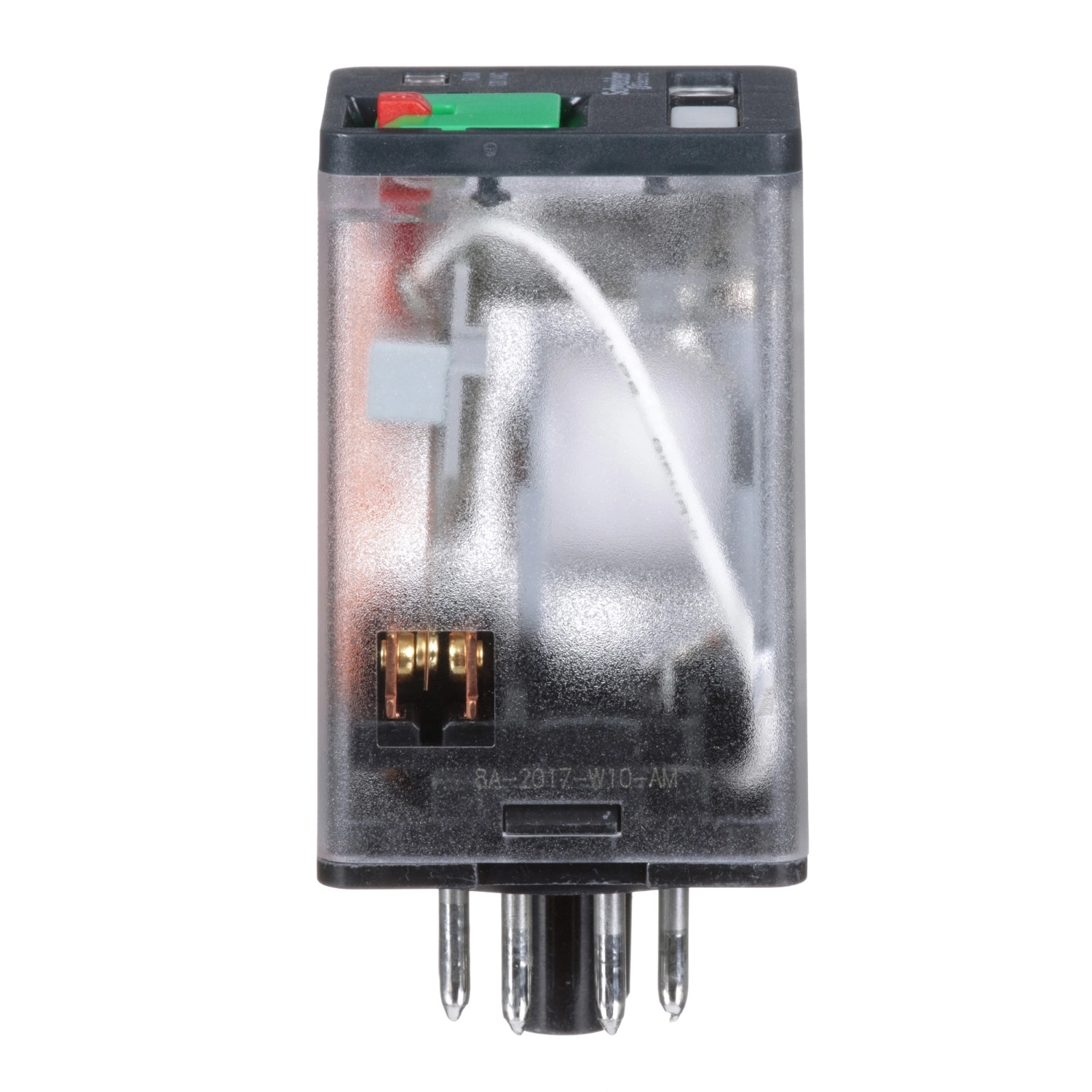

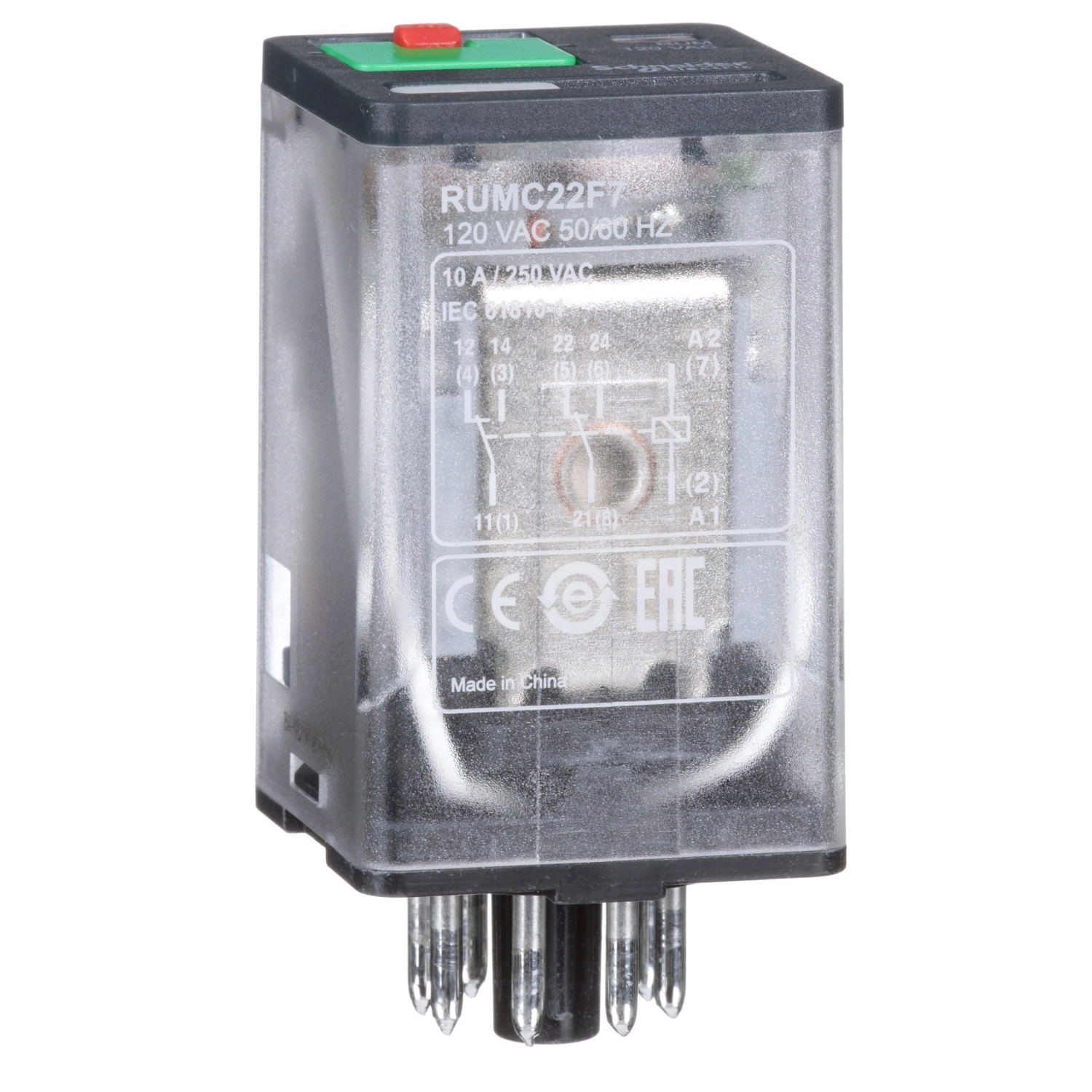

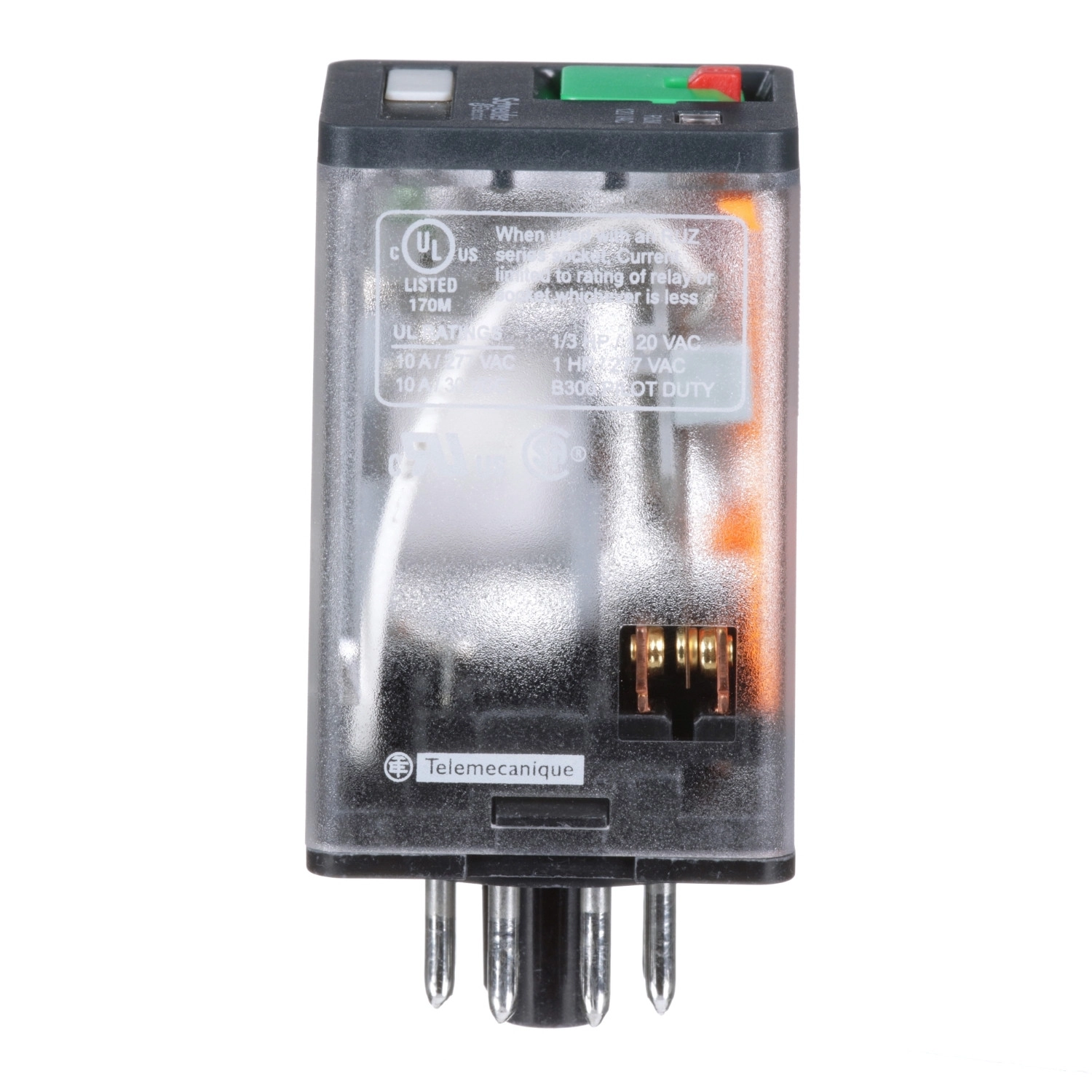

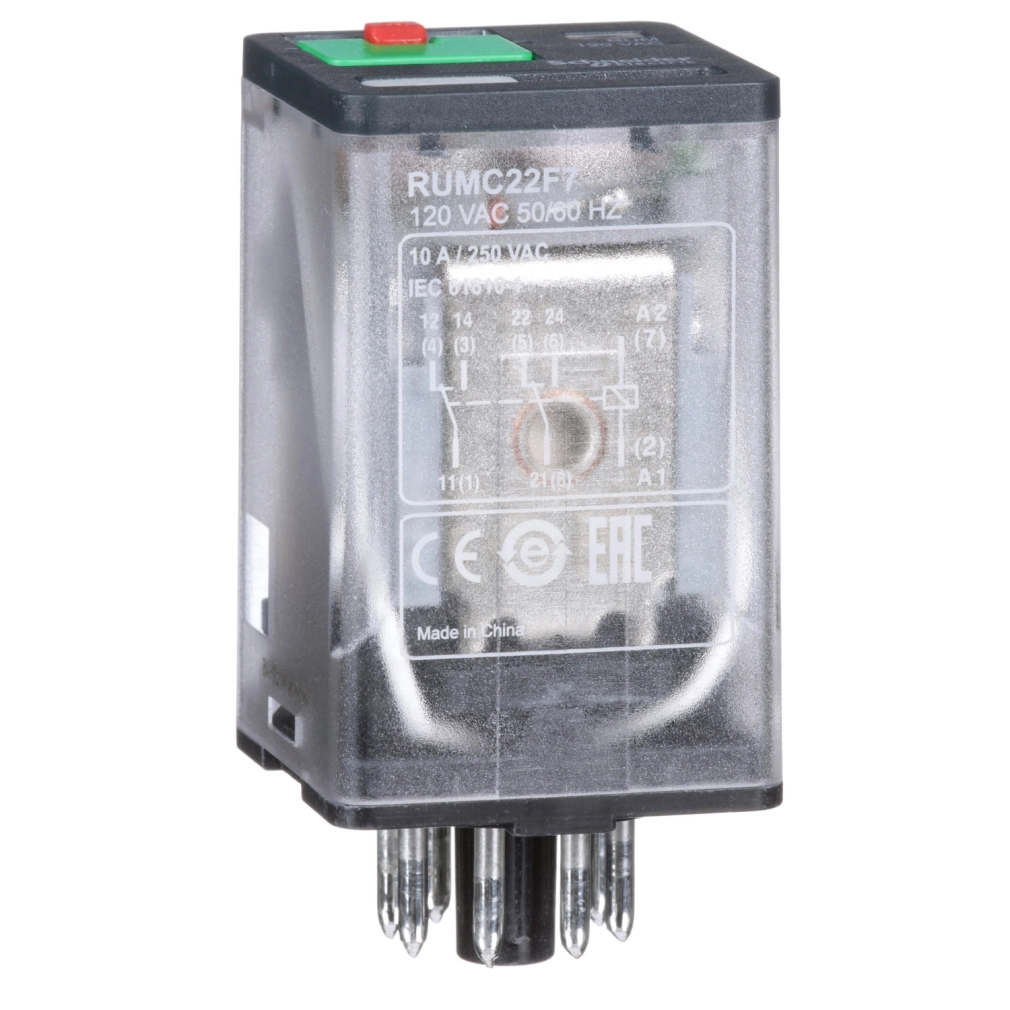

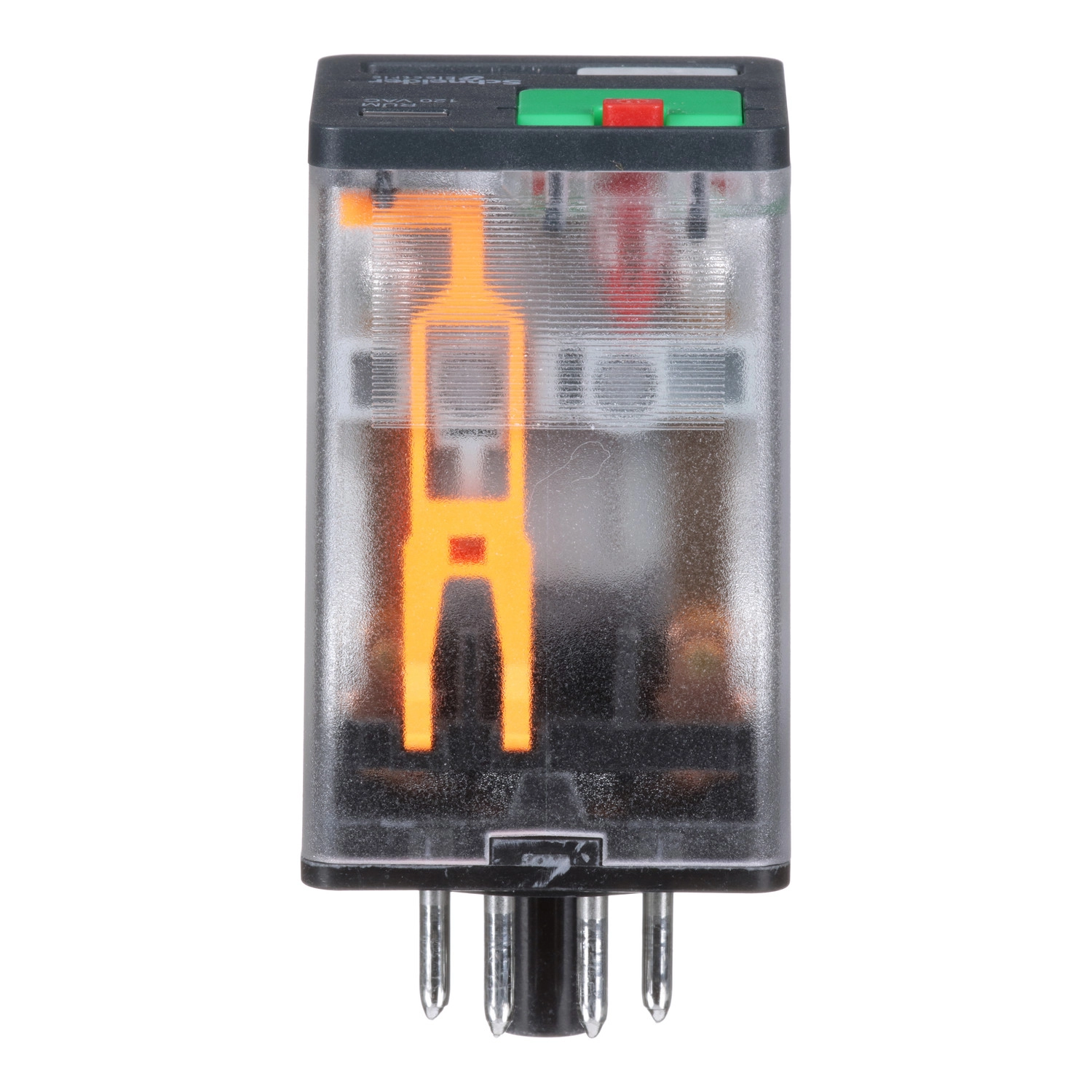

A Schneider Electric Harmony Electromechanical Relays termékcsalád RUMC22F7 típusú univerzális plug-in reléje kiváló megoldást jelent ipari vezérlőrendszerek, automatizálási folyamatok és elektromos kapcsolások megvalósításához. Ez a 120V AC működtető feszültségű relé 2 váltóérintkezővel (2CO) rendelkezik, ami rugalmas alkalmazhatóságot biztosít különböző vezérlési feladatokhoz. A terméket a megbízhatóság és tartósság jegyében tervezték, amit jól tükröz az 5.000.000 ciklusos mechanikai élettartam és a 100.000 ciklusos elektromos élettartam rezisztív terhelés mellett.
A RUMC22F7 relé különleges jellemzője a beépített állapotjelző LED, amely egyértelmű visszajelzést ad az eszköz működési állapotáról, valamint a zárolható tesztgomb, ami lehetővé teszi a működés gyors ellenőrzését és a karbantartások során történő állapotrögzítést. A termék univerzális jellegét tovább erősíti, hogy bármilyen pozícióban felszerelhető, és az IP40-es védettségi besorolás megfelelő védelmet biztosít a működés során. A relé cilindrikus kialakítású csatlakozóérintkezőkkel rendelkezik, ami megkönnyíti a bekötést és a cserélhetőséget.
Teljesítmény szempontjából a RUMC22F7 univerzális relé kiemelkedő paraméterekkel büszkélkedhet. A hagyományos zárt hőáram értéke 10A (-40...55°C között), maximális kapcsolási kapacitása 2500 VA/280 W. A névleges üzemi áram értékei terheléstől függően változnak: 10A 277V AC feszültségen (UL és CSA megfelelőség szerint), 10A 30V DC feszültségen (UL és CSA megfelelőség szerint), valamint 5A 250V AC feszültségen (NC érintkező, IEC szerint) és 10A 250V AC feszültségen (NO érintkező, IEC szerint). A termék működési feszültségtartománya 96...132V AC, névleges szigetelési feszültsége pedig 250V az IEC, illetve 300V a CSA és UL szabványok szerint. Az eszköz rövid válaszidővel rendelkezik, mind a működési, mind a visszaállási idő csupán 20 ms névleges feszültség mellett.
A Schneider Electric RUMC22F7 relé érintkezői AgNi (ezüst-nikkel) anyagból készültek, ami kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. Az eszköz elektromos szilárdsága is figyelemre méltó: 1500V AC az érintkezők között mikro-megszakítással, 2500V AC a tekercs és érintkező között megerősített szigeteléssel, valamint 2000V AC a pólusok között alapszigetelés esetén. A relé ezen felül 4 kV (1,2/50 μs) névleges lökőfeszültség-állósággal rendelkezik. A működési ciklusok terén az eszköz maximum 18000 ciklus/óra terhelés nélkül, illetve 1200 ciklus/óra terhelés alatt képes működni. A hasznosítási tényezője 20%, ami megfelel az ipari alkalmazások tipikus követelményeinek.
Schneider Electric Harmony Electromechanical Relays - RUMC22F7 - Univerzális relé műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RUM sorozat
Termék vagy komponens típusa: Plug-in relé
Relé típusa: Univerzális relé
Érintkezők típusa és összetétele: 2 C/O (2 váltóérintkező)
Állapotjelző LED: Van
Vezérlés típusa: Zárolható tesztgomb
[Uc] vezérlőáramkör feszültsége: 120 V AC 50/60 Hz
[Ithe] hagyományos zárt hőáram: 10 A (-40...55 °C között)
Kiegészítő jellemzők
[Uimp] névleges lökőfeszültség-állóság: 4 kV (1,2/50 µs)
Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V esetén
Elektromos élettartam: 100000 ciklus rezisztív terhelés esetén
Átlagos tekercsfogyasztás VA-ban: 3 VA 60 Hz-en
Működési idő: 20 ms névleges feszültségen
Névleges üzemi feszültség határértékei: 96...132 V AC
[Ui] névleges szigetelési feszültség: 250 V az IEC szerint, 300 V a CSA szerint, 300 V az UL szerint
Visszaállási idő: 20 ms névleges feszültségen
Maximális kapcsolási feszültség: 250 V az IEC szerint
Kiejtési feszültség küszöbértéke: >= 0,15 Uc AC
Átlagos ellenállás: 1700 Ohm 20 °C-on +/- 15 %
Maximális kapcsolási kapacitás: 2500 VA/280 W
Mechanikai élettartam: 5000000 ciklus
Biztonság megbízhatósági adatok: B10d = 100000
Környezet
Üzemi környezeti hőmérséklet: -40...55 °C
IP védettségi fokozat: IP40
Szabványok: IEC 61810-1, UL 508, CSA C22.2 No 14
Terméktanúsítványok: EAC, UL, CSA
Tárolási környezeti hőmérséklet: -40...85 °C
Mechanikai jellemzők
Üzemelési sebesség: <= 18000 ciklus/óra terhelés nélkül, <= 1200 ciklus/óra terhelés alatt
Hasznosítási tényező: 20 %
Kompatibilitási kód: RUM
Dielektromos szilárdság: 1500 V AC az érintkezők között mikro-megszakítással, 2500 V AC a tekercs és érintkező között megerősített, 2000 V AC a pólusok között alap
Védelmi kategória: RT I
Szennyezési fokozat: 3
Üzemi helyzet: Bármely pozíció
Tesztelési szintek: A szint csoportos szerelés
Eszköz bemutatása: Teljes termék
Érintkezők anyaga: AgNi
Tüske alakja: Hengeres
Méretek
Szélesség: 56 mm
Magasság: 35,4 mm
Mélység: 35 mm
