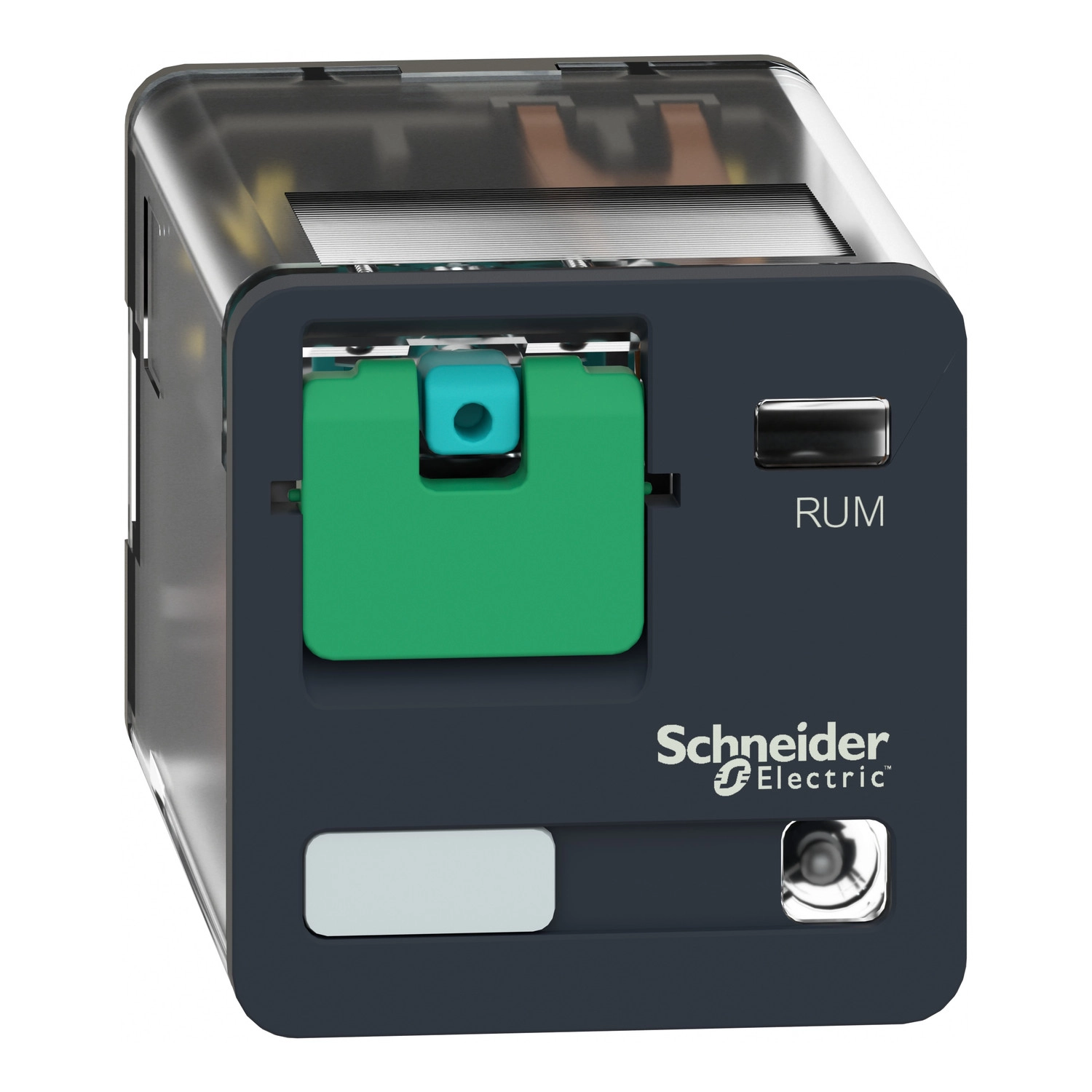

A Schneider Electric Harmony Electromechanical Relays termékcsalád RUMC22BD univerzális relé modellje egy kompakt, mégis nagy teljesítményű elektromechanikus kapcsolóelem, amely kiváló megbízhatóságot biztosít ipari vezérlőrendszerek számára. Ez a plug-in típusú relé a RUM sorozat tagja, amely széles körben elismert robusztus kialakításáról és hosszú élettartamáról. A RUMC22BD különösen ideális olyan alkalmazásokhoz, ahol kritikus jelentőségű a megbízható kapcsolás és a kompakt méret.
A RUMC22BD modell két váltóérintkezővel (2C/O) rendelkezik, amelyek maximális terhelhetősége 10A (-40°C és 55°C közötti hőmérséklettartományban). A relé 24V DC vezérlőfeszültséggel működik, működési feszültségtartománya 19,2-26,4V DC között van. A termék különleges funkciója a beépített állapotjelző LED, amely egyértelműen jelzi az aktuális működési állapotot, valamint a lezárható tesztgomb, amellyel manuálisan is ellenőrizhető a relé működése anélkül, hogy a vezérlőáramkört módosítani kellene. A hengeres kivitelű relé könnyen szerelhető és csatlakoztatható a rendszerbe.
A RUMC22BD relé kiemelkedő elektromos jellemzőkkel rendelkezik. A névleges szigetelési feszültség 250V az IEC szabvány szerint, illetve 300V a CSA és UL előírásoknak megfelelően. A lökőfeszültség-állósága 4kV (1,2/50 μs), ami kiváló védelmet nyújt túlfeszültség esetén. Az érintkezők anyaga AgNi (ezüst-nikkel ötvözet), amely optimális vezetőképességet és kopásállóságot biztosít. A relé elektromos élettartama 100.000 kapcsolási ciklus rezisztív terhelésnél, míg mechanikai élettartama lenyűgöző 5 millió ciklus. A válaszidő és a felengedési idő egyaránt 20 ms névleges feszültségen, ami gyors kapcsolást tesz lehetővé. A maximális kapcsolási teljesítmény 2500 VA/280 W, amely számos ipari alkalmazáshoz elegendő.
A relé különböző áramköri környezetben is megbízhatóan működik. AC terhelés esetén 10A áramerősség kapcsolható 250V AC (NO) vagy 5A 250V AC (NC) esetén az IEC szabvány szerint. DC terhelésnél 10A kapcsolható 28V DC (NO) vagy 5A 28V DC (NC) mellett. Az UL és CSA előírások szerint 10A áramerősség kapcsolható 277V AC vagy 30V DC esetén. A minimális kapcsolási kapacitás 170 mW 10 mA, 17V esetén. Az átlagos tekercs-ellenállás 470 Ohm 20°C-on (±15%). A Drop-out feszültség küszöbértéke >= 0,1 Uc DC, ami stabil működést biztosít.
Schneider Electric Harmony Electromechanical Relays - RUMC22BD - RUM univerzális relé, hengeres, 2CO, 10A, 24VDC, tesztgomb, LED műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozatnév: RUM sorozat
Terméktípus: Plug-in relé
Relé típusa: Univerzális relé
Érintkezők típusa és összetétele: 2 C/O
Állapotjelző LED: Van
Vezérlés típusa: Lezárható tesztgomb
Vezérlőáramkör feszültsége [Uc]: 24 V DC
Konvencionális beépített termikus áram [Ithe]: 10 A (-40…55 °C)
Elektromos jellemzők
Névleges lökőfeszültség-állóság [Uimp]: 4 kV (1,2/50 µs)
Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V esetén
Elektromos élettartam: 100000 ciklus rezisztív terhelésnél
Működési idő: 20 ms névleges feszültségen
Névleges működési feszültség határértékei: 19,2...26,4 V DC
Névleges szigetelési feszültség [Ui]: 250 V IEC szerint, 300 V CSA szerint, 300 V UL szerint
Felengedési idő: 20 ms névleges feszültségen
Maximális kapcsolási feszültség: 250 V IEC szerint
Drop-out feszültség küszöbértéke: >= 0,1 Uc DC
Névleges üzemi áram [Ie]
10 A 277 V AC UL szerint
10 A 30 V DC UL szerint
10 A 30 V DC CSA szerint
5 A 250 V AC (NC) IEC szerint
5 A 28 V DC (NC) IEC szerint
10 A 250 V AC (NO) IEC szerint
10 A 28 V DC (NO) IEC szerint
10 A 277 V AC CSA szerint
További jellemzők
Átlagos ellenállás: 470 Ohm 20 °C-on +/- 15 %
Maximális kapcsolási kapacitás: 2500 VA/280 W
Mechanikai élettartam: 5000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 18000 ciklus/óra terhelés nélkül, <= 1200 ciklus/óra terheléssel
Kihasználási tényező: 20 %
Kompatibilitási kód: RUM
Dielektromos szilárdság
1500 V AC érintkezők között mikro-leválasztással
2500 V AC tekercs és érintkező között megerősített szigeteléssel
2000 V AC pólusok között alapszigeléssel
Fizikai és környezeti jellemzők
Védelmi kategória: RT I
Szennyezési fokozat: 3
Üzemeltetési pozíció: Bármely pozíció
Tesztelési szint: A szint csoportos szerelés
Eszköz bemutatása: Teljes termék
Érintkezők anyaga: AgNi

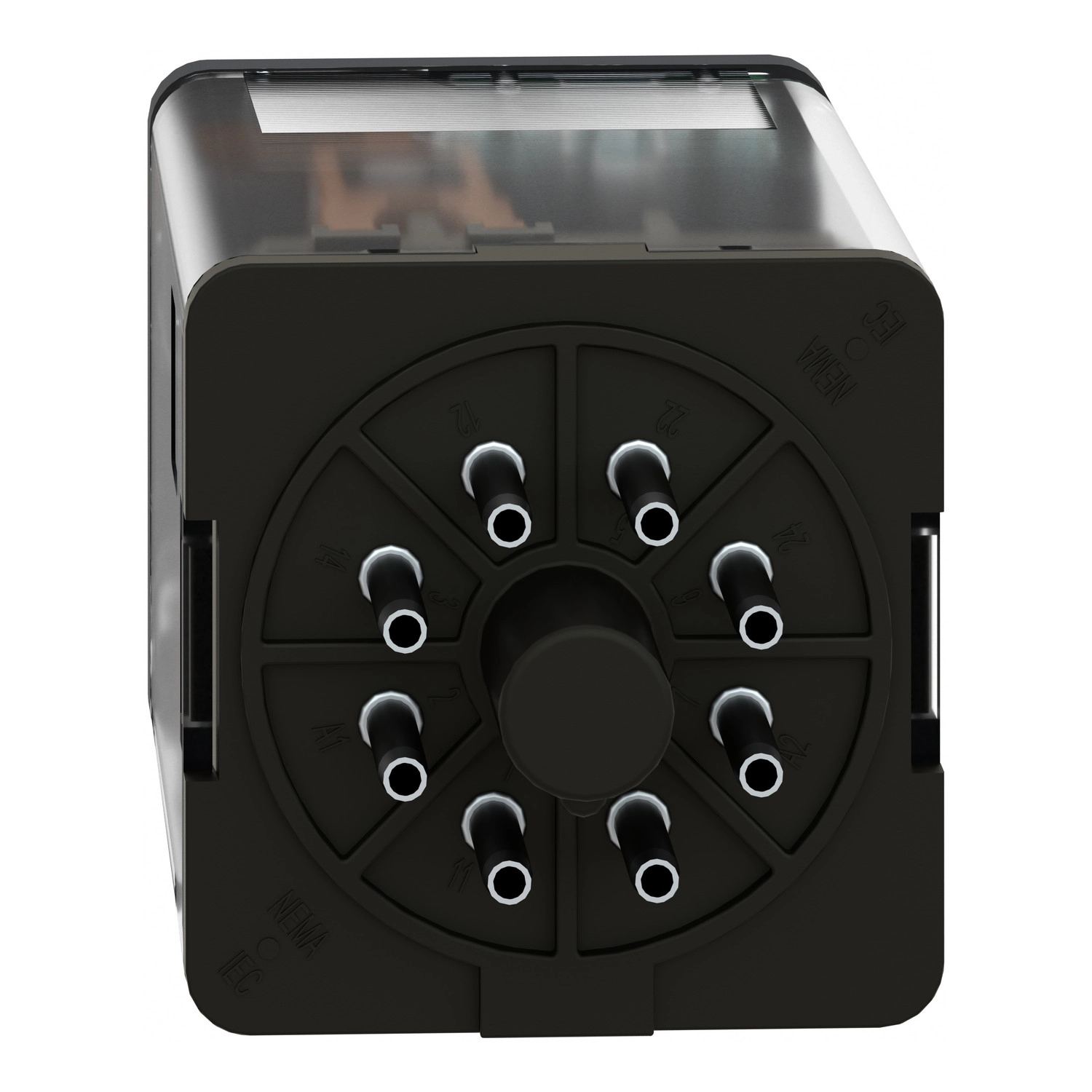

Csatlakozótű alakja: Hengeres
Üzemi környezeti hőmérséklet: -40…55 °C
IP védettségi fokozat: IP40
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, UL 508, IEC 61810-1
Terméktanúsítványok: EAC, UL, CSA
Tárolási környezeti hőmérséklet: -40…85 °C
Rezgés- és ütésállóság
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus üzem közben, 4 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem üzemelő állapotban
Ütésállóság: 10 gn (időtartam = 11 ms) üzem közben IEC 60068-2-27 szerint, 10 gn (időtartam = 11 ms) nem üzemelő állapotban IEC 60068-2-27 szerint
Méretek
Szélesség: 56 mm (2,20 in)
Magasság: 35,4 mm (1,39 in)
Mélység: 35 mm (1,37 in)
