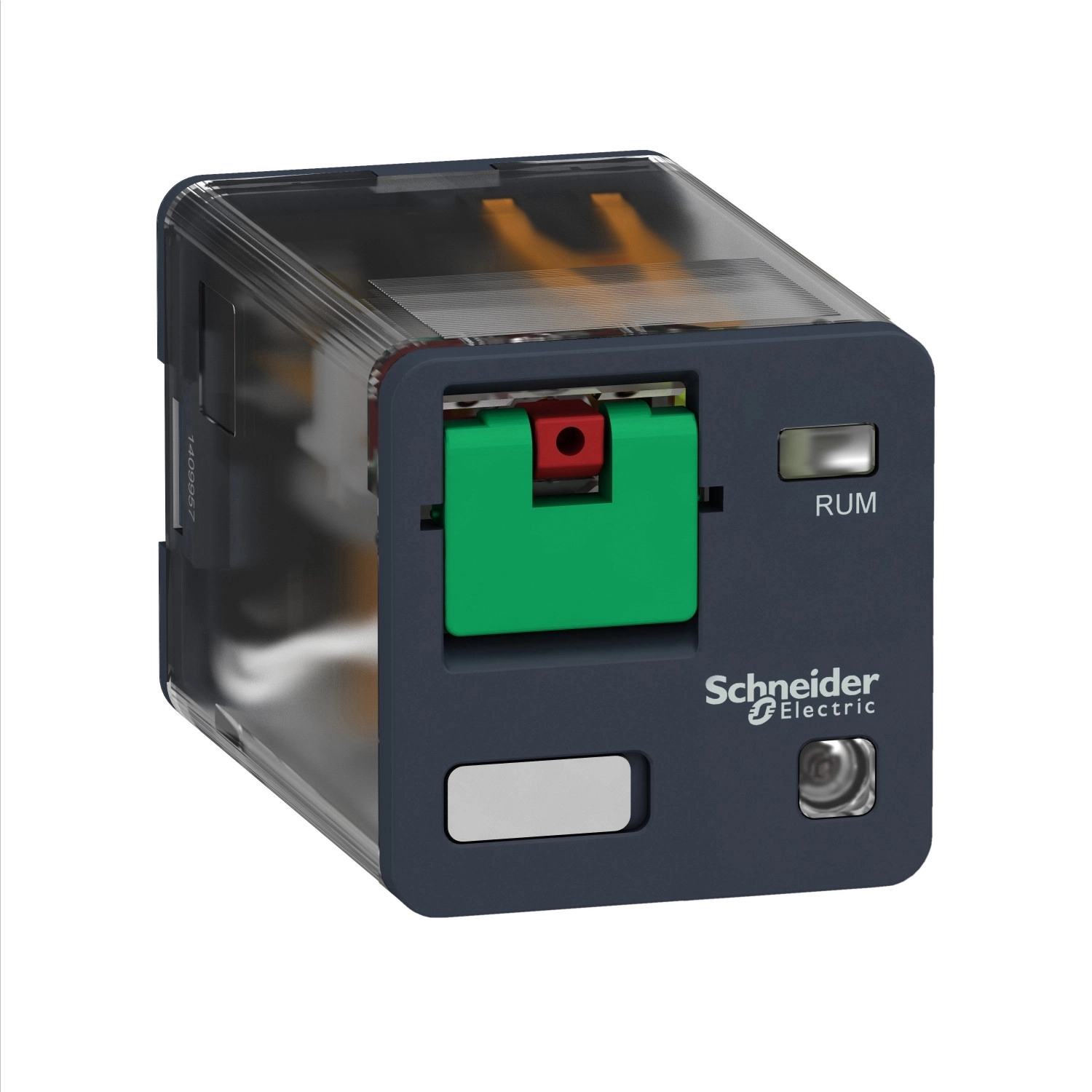

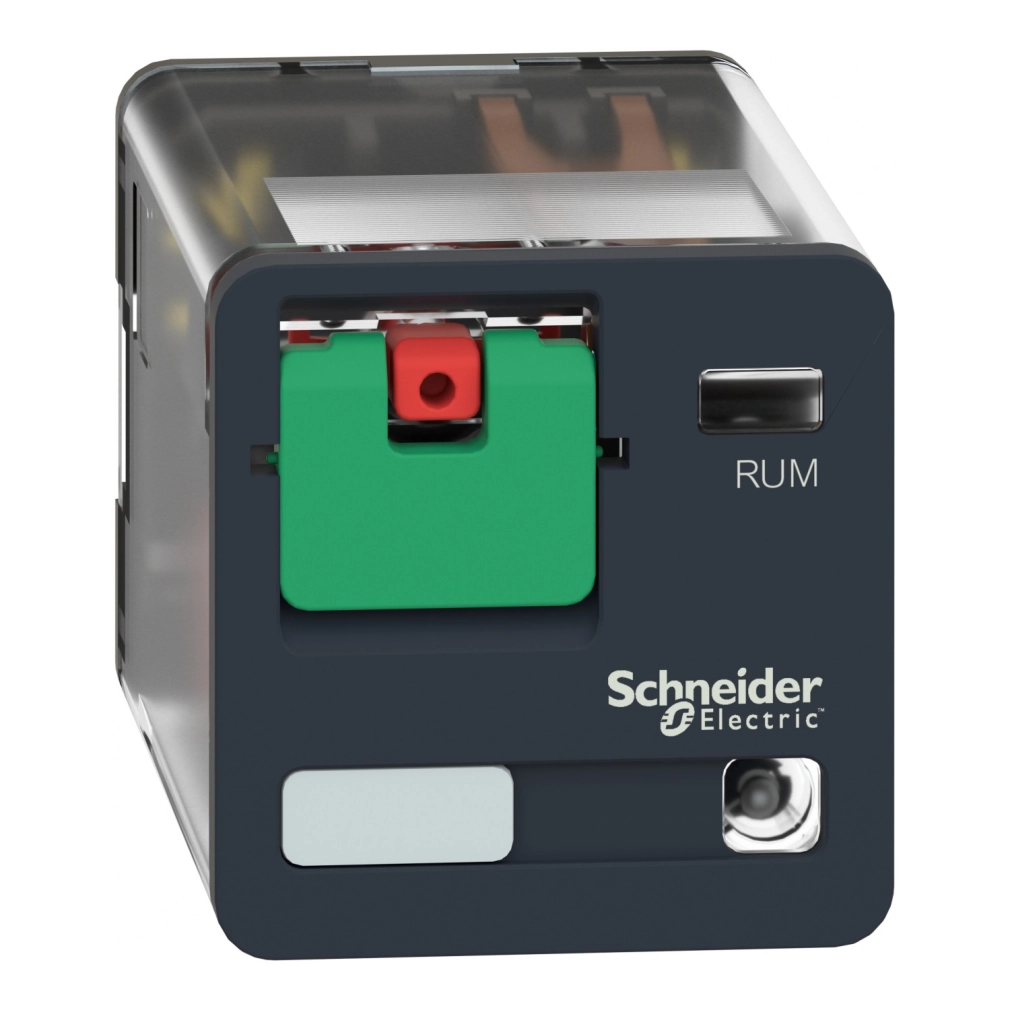

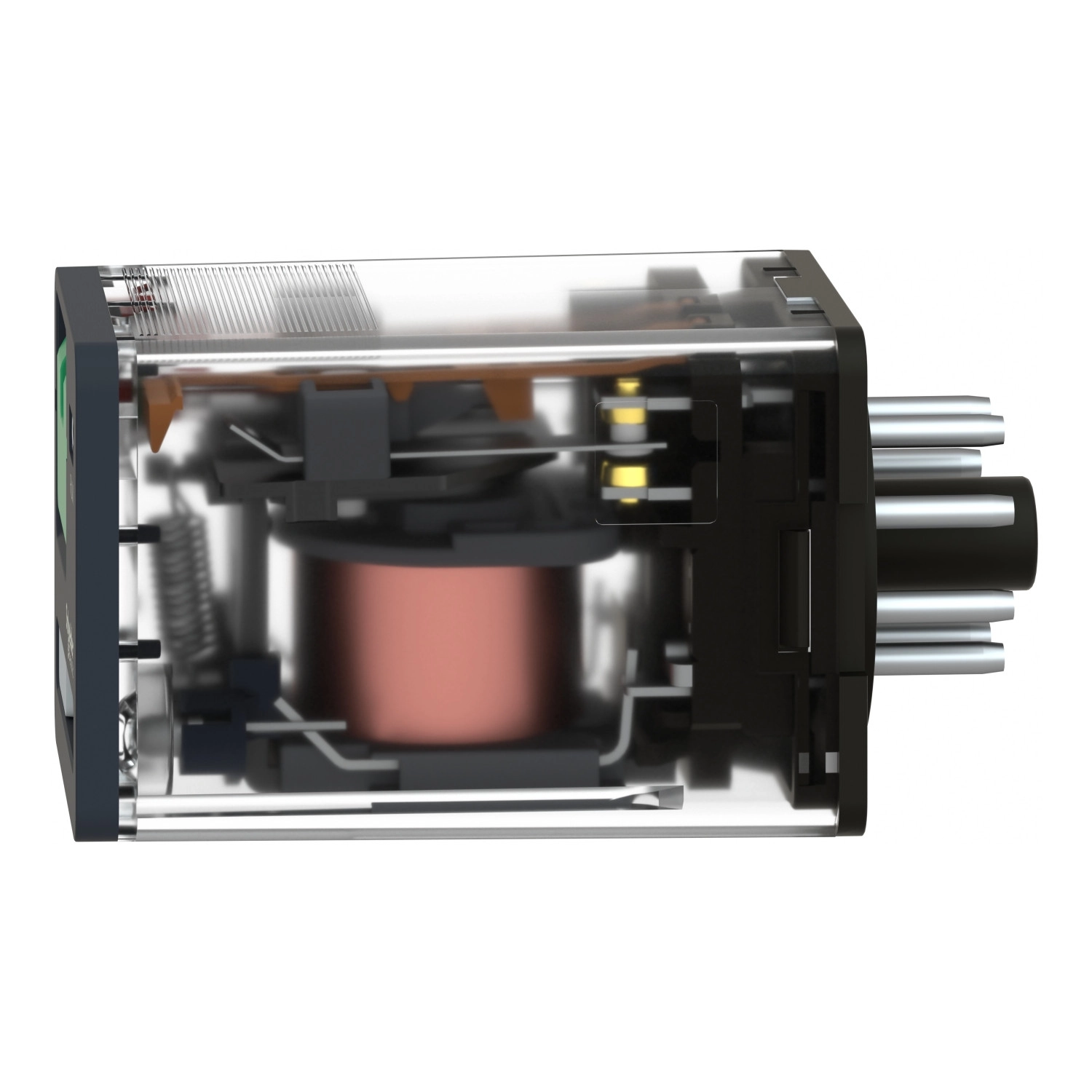

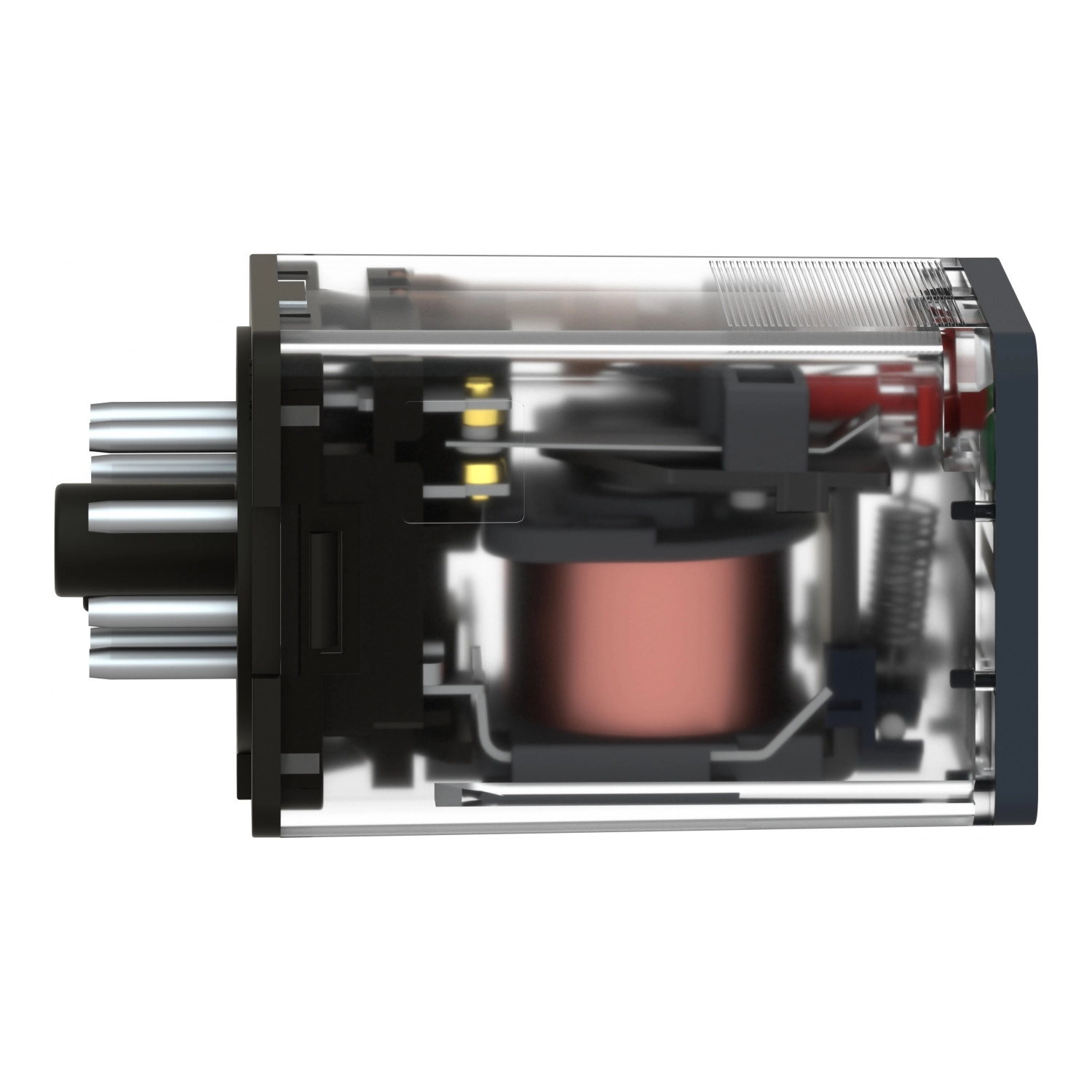

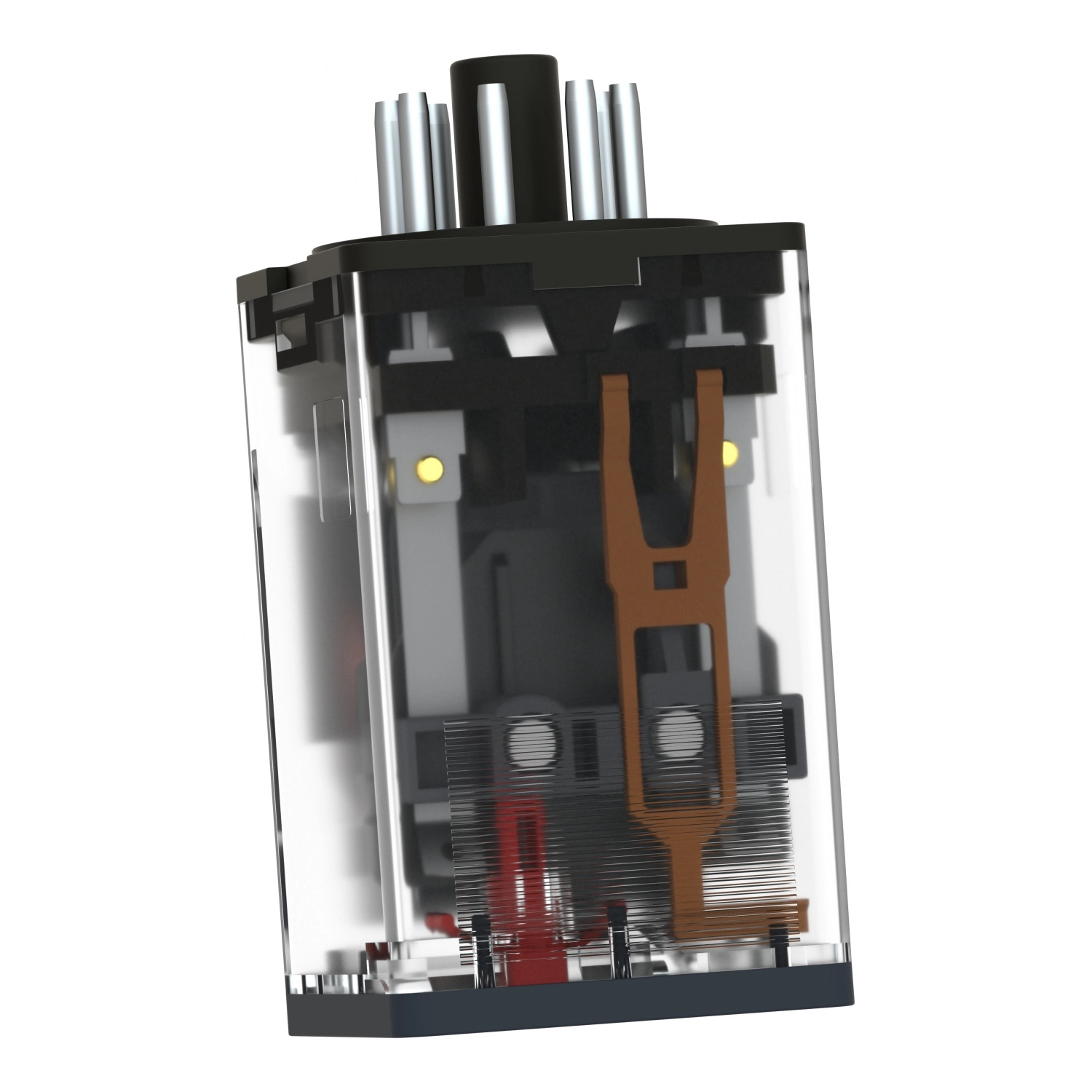

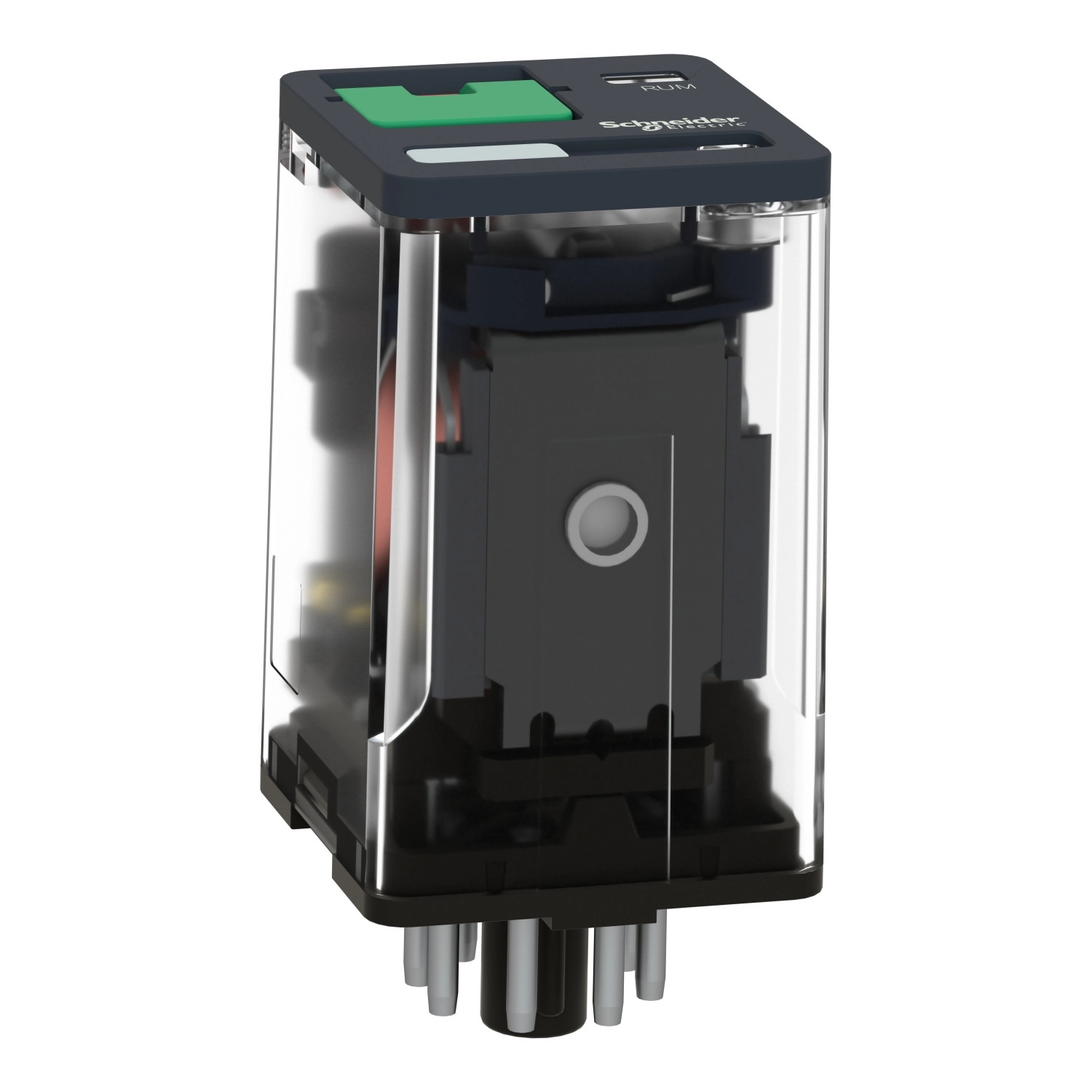

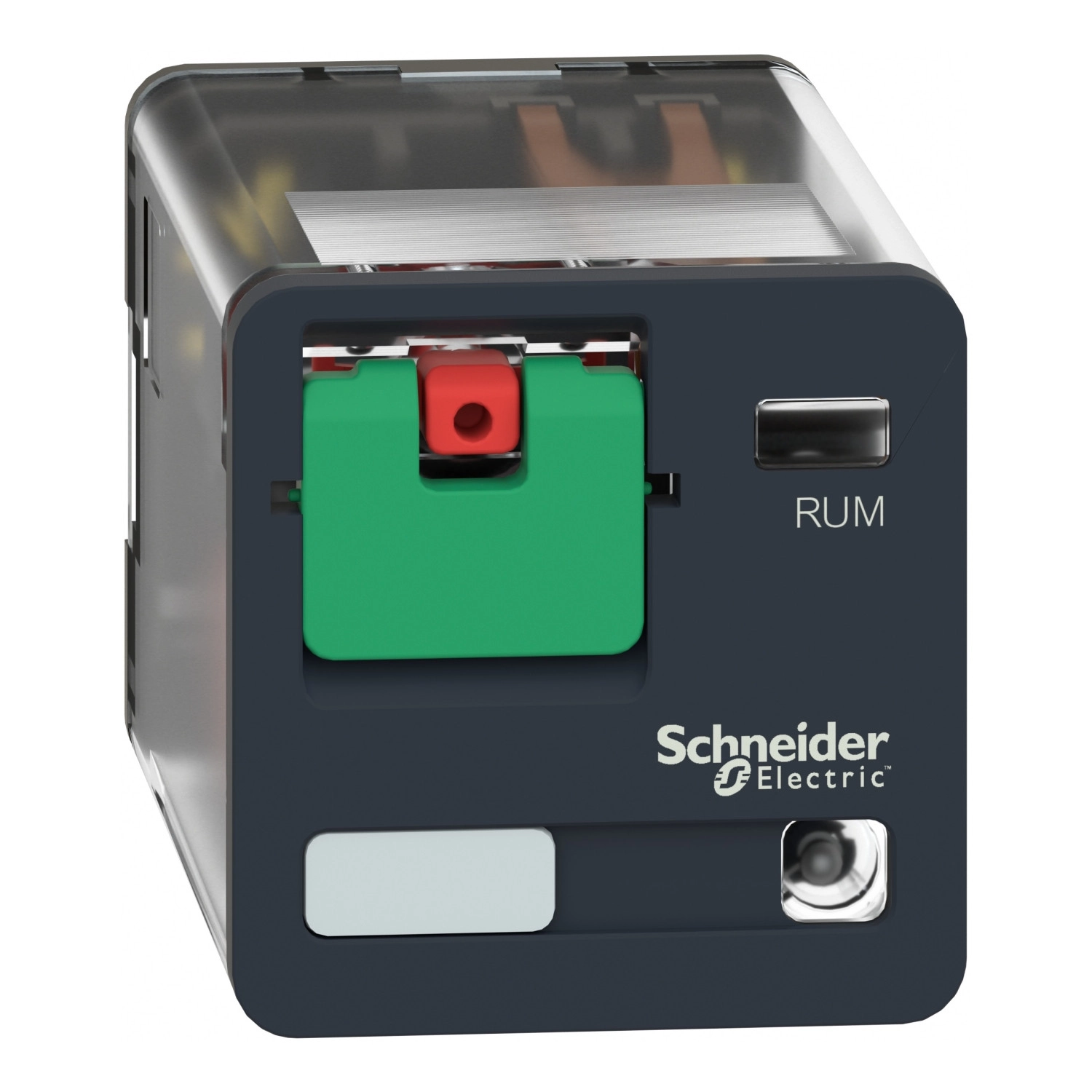

A Schneider Electric Harmony RUMC22B7 univerzális dugaszolható relé egy rendkívül sokoldalú elektromechanikus kapcsolóelem, amely megbízható működést biztosít ipari környezetben. Ez a 24V AC feszültségű, 10 amperes kivitel a RUM sorozat tagja, amely hengeres formájával, beépített állapotjelző LED-jével és praktikus rögzíthető tesztgombjával tűnik ki a hasonló termékek közül.
A RUMC22B7 modell 2 C/O (váltó) érintkezővel rendelkezik, ami jelentősen bővíti felhasználási lehetőségeit különböző vezérlési feladatokban. A relé névleges működési feszültsége 24V AC 50/60 Hz, működési tartománya pedig 19,2-26,4V AC között mozog, biztosítva a stabil működést kisebb hálózati ingadozások esetén is. Az állapotjelző LED azonnal láthatóvá teszi a relé működési állapotát, míg a rögzíthető tesztgomb lehetővé teszi a kézi működtetést és a funkciók ellenőrzését akár karbantartási feladatok során is.
Műszaki paraméterei lenyűgözőek: 10A névleges zárt áram -40...55°C környezeti hőmérsékleten, 4 kV impulzus-állóság, 250/300V szigetelési feszültség (IEC, CSA és UL szabványok szerint), valamint kiemelkedő elektromos élettartam, amely 100000 működési ciklust biztosít rezisztív terhelés esetén. A relé reagálási ideje mindössze 20 ms névleges feszültségen, visszaállási ideje szintén 20 ms. A kompakt méretek (56×35×35,4 mm) ellenére a készülék jelentős kapcsolási kapacitással bír: 2500 VA/280 W maximális értékkel. Mechanikai élettartama 5000000 működési ciklus, ami kiemelkedő érték ebben a kategóriában.
A RUMC22B7 relé tervezésekor különös figyelmet fordítottak a dielektromos szilárdságra: 1500V AC az érintkezők között mikro-megszakítással, 2500V AC a tekercs és az érintkező között megerősített szigeteléssel, valamint 2000V AC a pólusok között alapszigetelést biztosítva. IP40 védettségi fokozata megfelelő védelmet nyújt por ellen, működési hőmérséklet-tartománya pedig -40...+55°C között mozog, ami lehetővé teszi használatát szélsőséges környezeti körülmények között is. A relé teljes mértékben megfelel a nemzetközi szabványoknak (UL 508, CSA C22.2 No 14, IEC 61810-1), és rendelkezik a szükséges tanúsítványokkal (CSA, EAC, UL). A terméket bármilyen pozícióban felszerelheted, így maximális rugalmasságot biztosít a különböző alkalmazási területeken.
Schneider Electric Harmony Electromechanical Relays - RUMC22B7 - RUM univerzális relé, hengeres, 2CO, 10A, 24VAC, tesztgomb, LED műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RUM sorozat
Termék típusa: Dugaszolható relé
Relé típusa: Univerzális relé
Érintkezők típusa és összetétele: 2 C/O (váltóérintkező)
Állapotjelzés: LED-del
Vezérlési típus: Rögzíthető tesztgomb
Vezérlő áramkör feszültsége: 24 V AC 50/60 Hz
Konvencionális zárt termikus áram: 10 A (-40...55 °C között)
Kiegészítő specifikációk
Névleges lökőfeszültség-állóság: 4 kV (1,2/50 µs)
Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V esetén
Elektromos élettartam: 100000 ciklus rezisztív terhelésnél
Átlagos tekercsfogyasztás: 3 VA 60 Hz-nél
Működési idő: 20 ms névleges feszültségen
Névleges működési feszültség határok: 19,2...26,4 V AC
Szigetelési névleges feszültség: 250 V (IEC szerint), 300 V (CSA szerint), 300 V (UL szerint)
Visszaállási idő: 20 ms névleges feszültségen
Maximális kapcsolási feszültség: 250 V (IEC szerint)
Elengedési feszültség küszöbérték: >= 0,15 Uc AC
Névleges üzemi áram: 10 A 277 V AC (UL szerint), 10 A 30 V DC (UL szerint), 10 A 30 V DC (CSA szerint), 5 A 250 V AC (NC) (IEC szerint), 5 A 28 V DC (NC) (IEC szerint), 10 A 250 V AC (NO) (IEC szerint), 10 A 28 V DC (NO) (IEC szerint), 10 A 277 V AC (CSA szerint)
Átlagos ellenállás: 72 Ohm 20 °C-on +/- 15 %
Maximális kapcsolási kapacitás: 2500 VA/280 W
Mechanikai élettartam: 5000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Működési jellemzők
Működési arány: <= 18000 ciklus/óra terhelés nélkül, <= 1200 ciklus/óra terhelés alatt
Kihasználtsági tényező: 20 %
Kompatibilitási kód: RUM
Dielektromos szilárdság: 1500 V AC az érintkezők között mikro-megszakítással, 2500 V AC a tekercs és az érintkező között megerősített szigeteléssel, 2000 V AC a pólusok között alapszigetelés
Védettségi kategória: RT I
Szennyezési fokozat: 3
Üzemeltetési helyzet: Bármilyen pozíció
Teszt szintek: A szint, csoportos szerelés
Érintkezők anyaga: AgNi

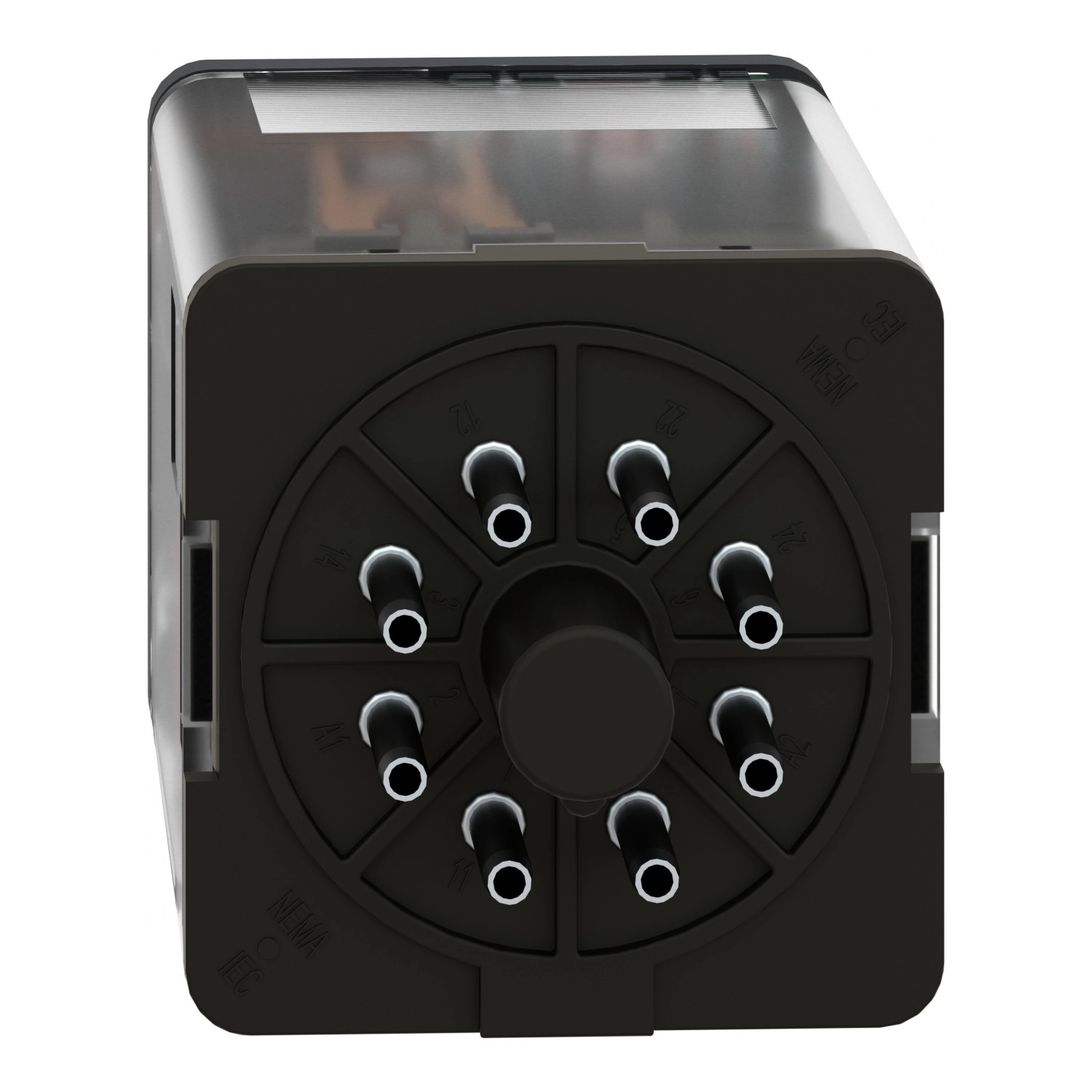

Csatlakozó alakja: Hengeres
Környezeti feltételek
Üzemi környezeti hőmérséklet: -40...55 °C
IP védettség: IP40
Szabványok: UL 508, CSA C22.2 No 14, IEC 61810-1
Terméktanúsítványok: CSA, EAC, UL
Tárolási környezeti hőmérséklet: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben, 4 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működő állapotban
Ütésállóság: 10 gn (időtartam = 11 ms) működés közben (IEC 60068-2-27 szerint), 10 gn (időtartam = 11 ms) nem működő állapotban (IEC 60068-2-27 szerint)
Méretek
A termék méretei: 56 mm × 35 mm × 35,4 mm
