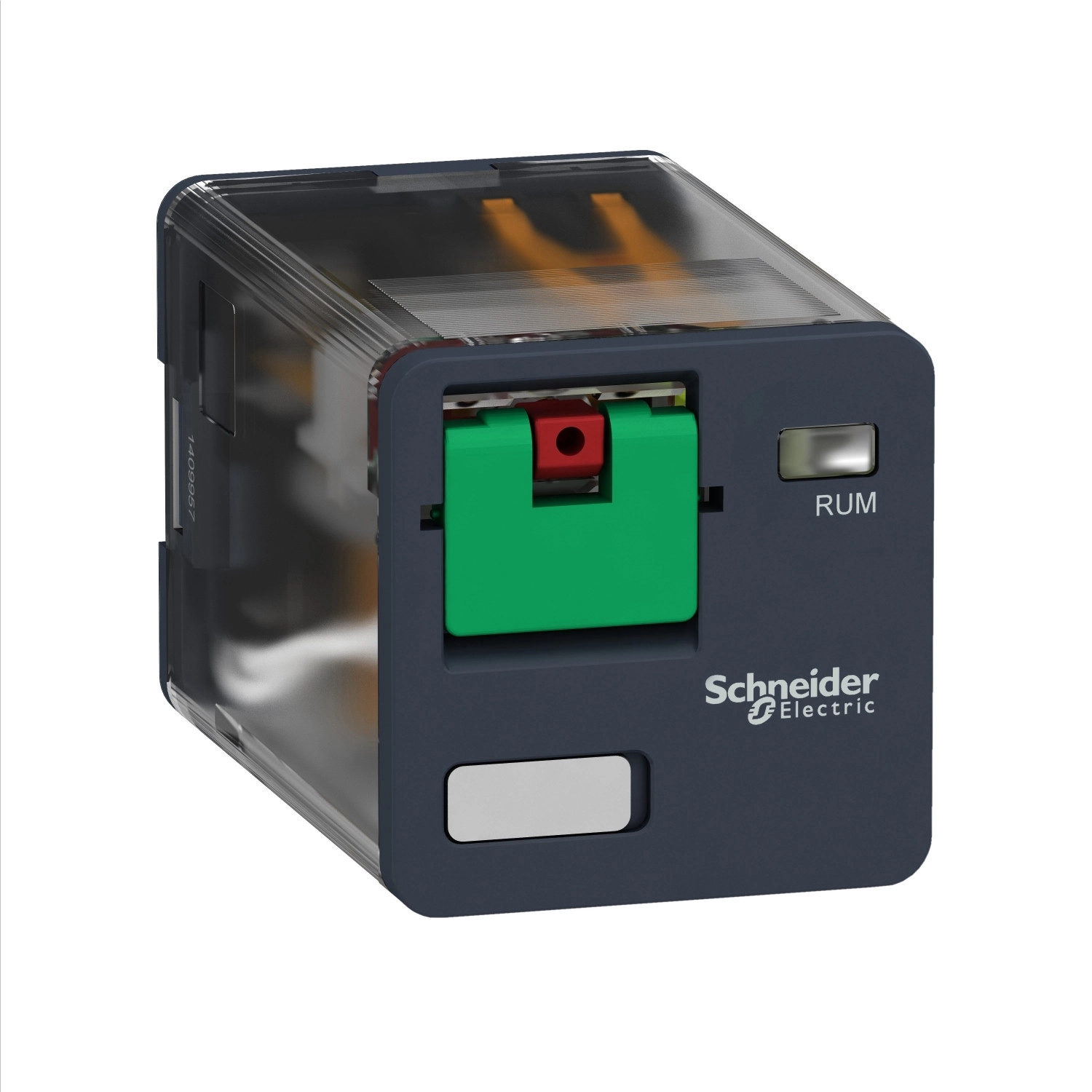

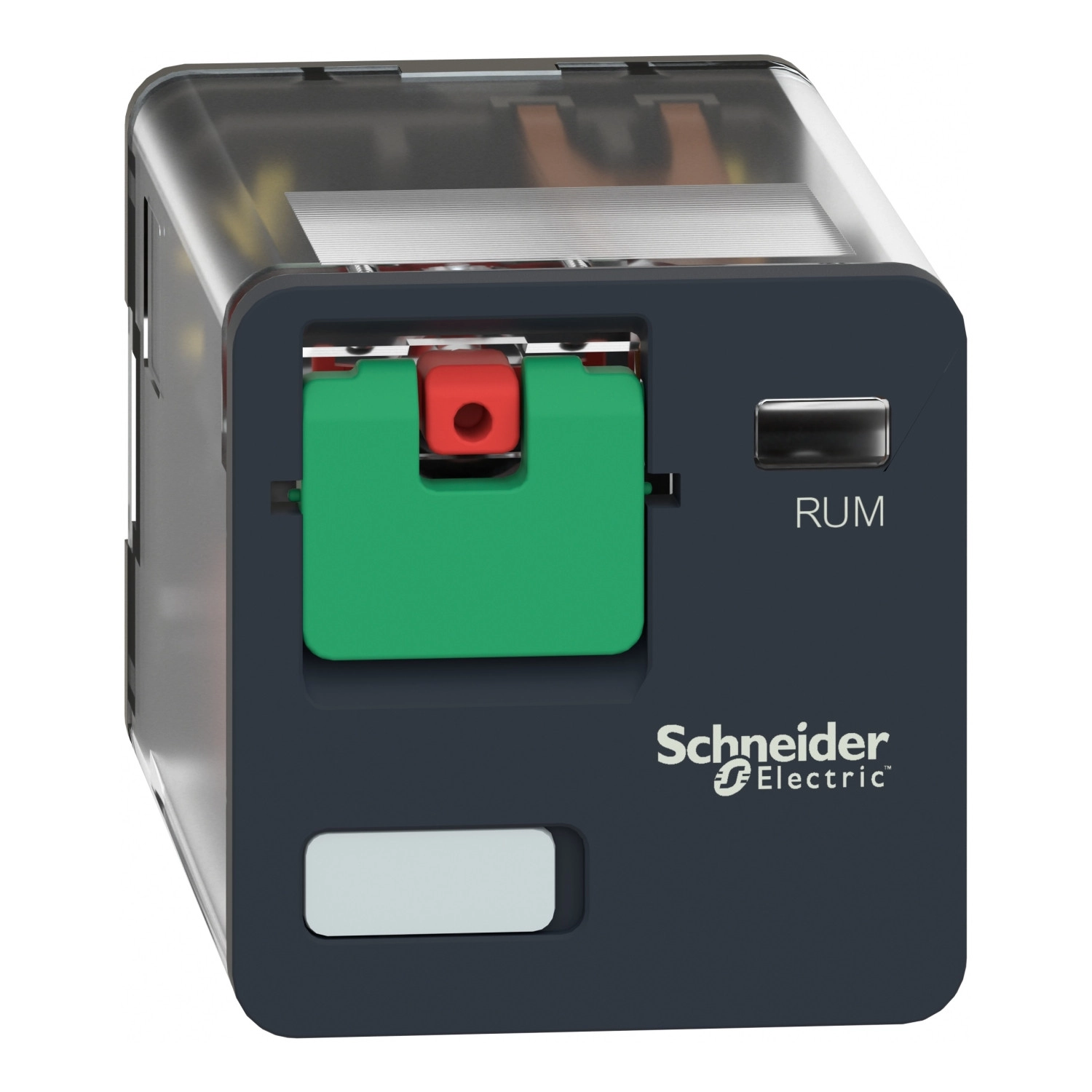

A Schneider Electric RUMC21F7 univerzális plug-in relé a Harmony Electromechanical Relays termékcsalád kiváló minőségű tagja, amely megbízható működést biztosít az ipari automatizálási alkalmazásokban. Ez a 10 amperes névleges áramerősségű, 120 V AC vezérlőfeszültségű elektromechanikus relé tökéletes választás különféle kapcsolási feladatokhoz, legyen szó akár ipari folyamatirányításról, épületautomatizálásról vagy egyéb vezérléstechnikai rendszerekről.

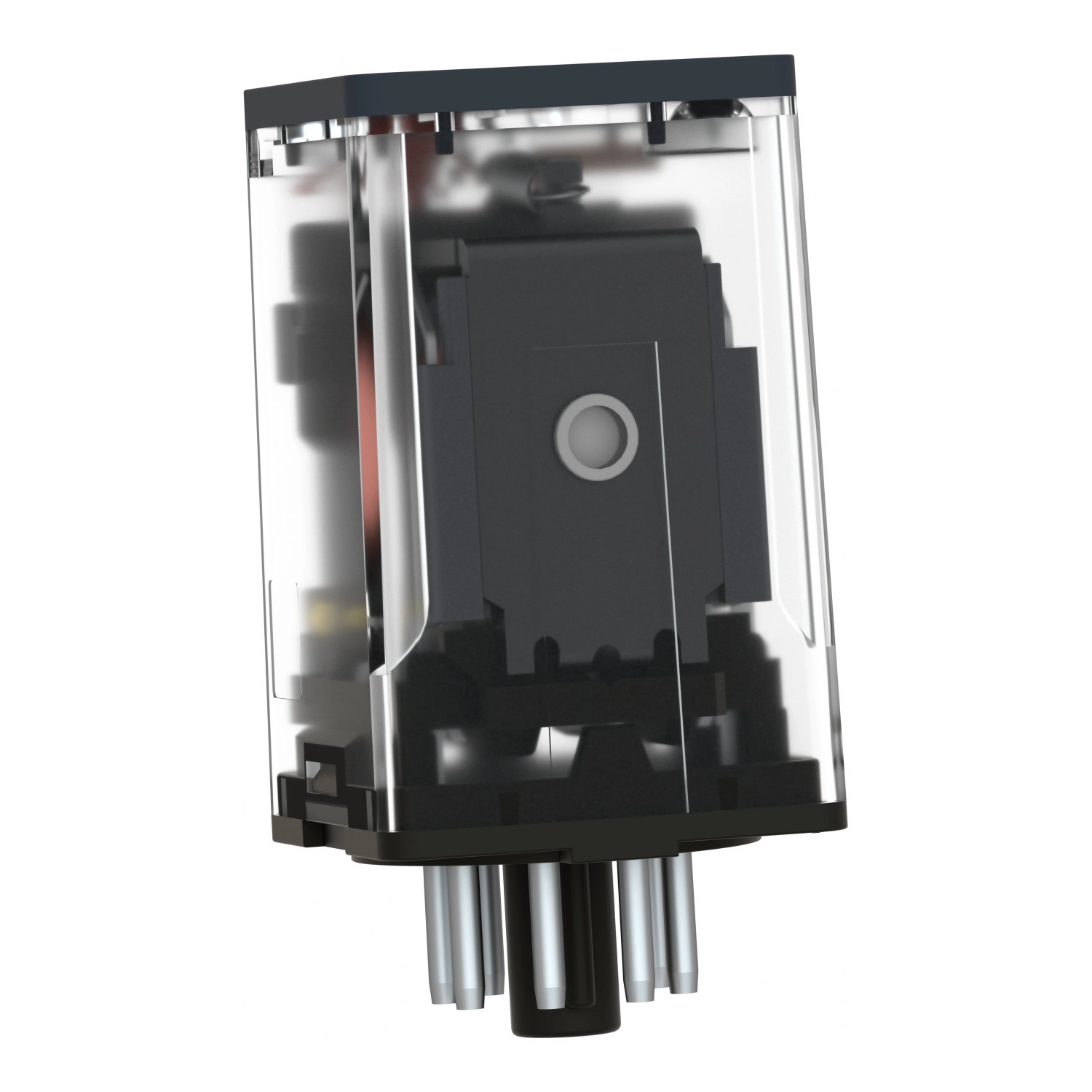

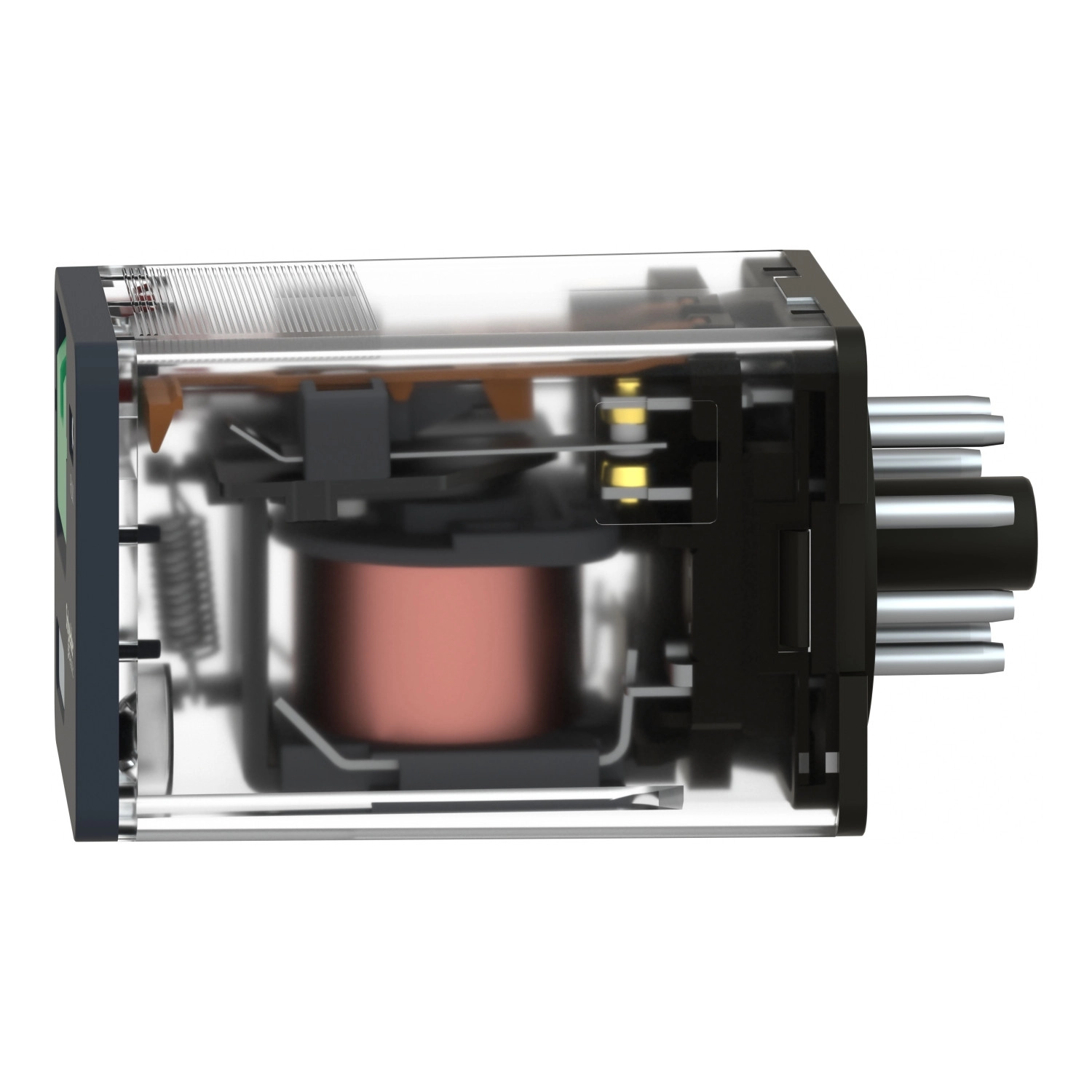

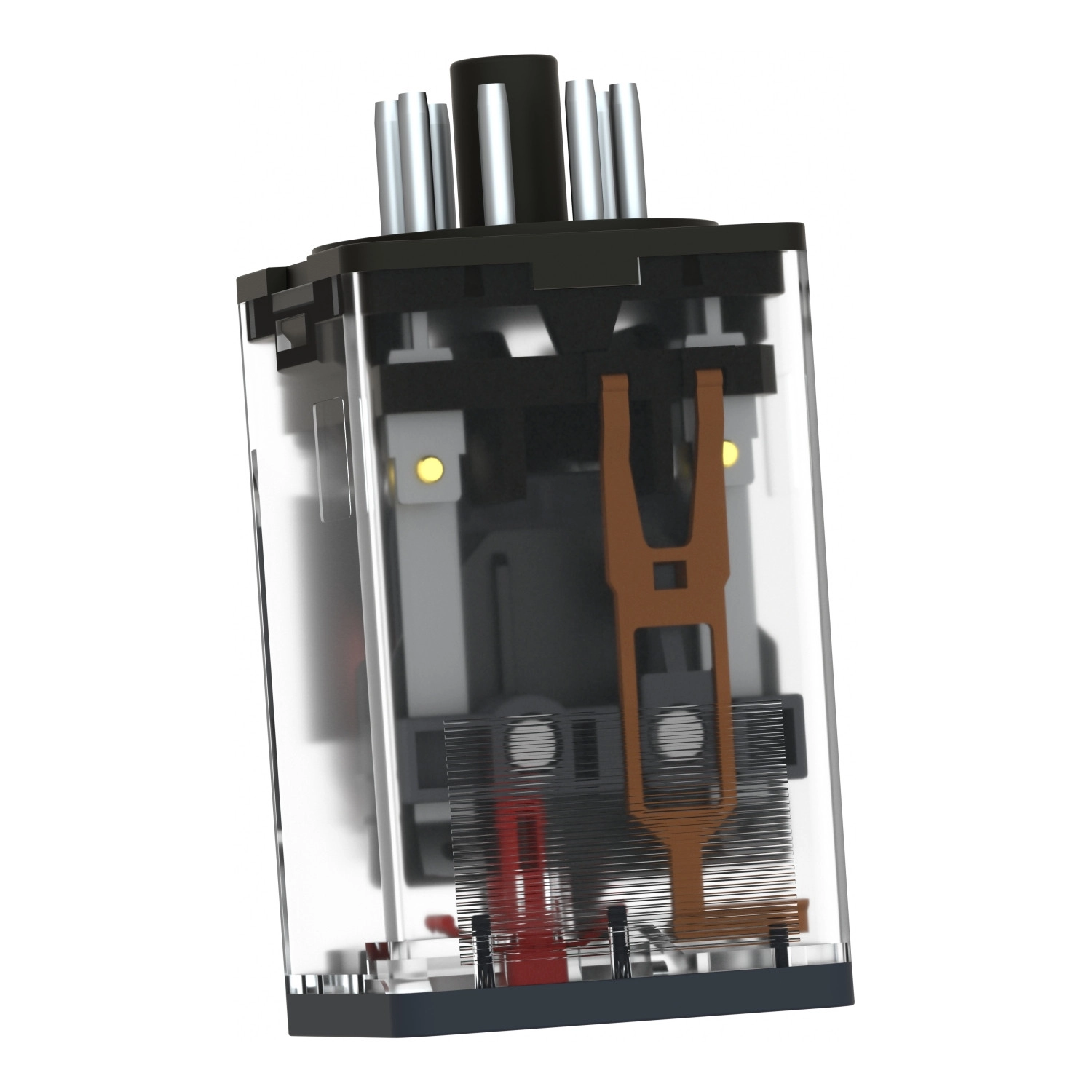

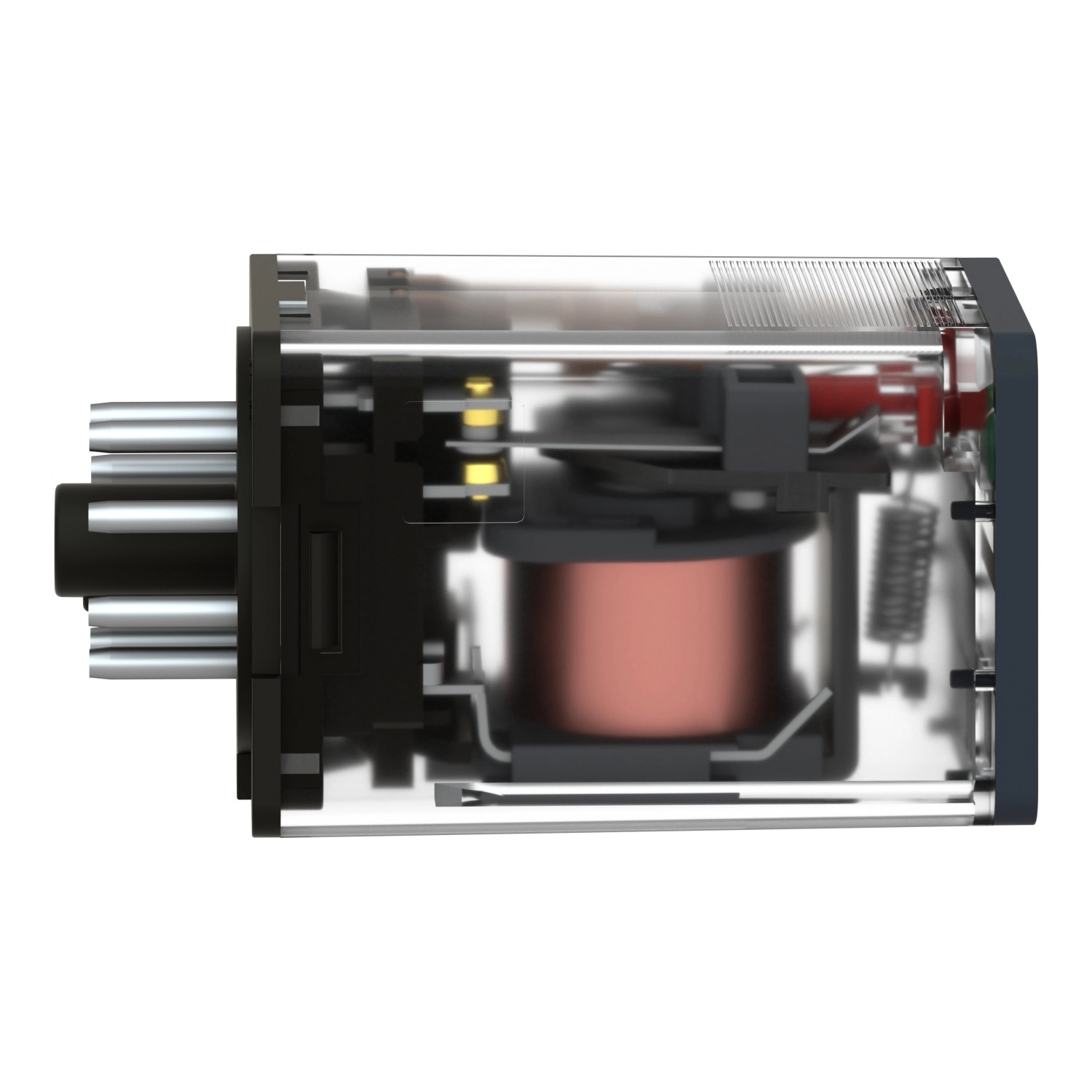

A RUMC21F7 modell 2 C/O (váltó) érintkezővel rendelkezik, ami sokoldalú alkalmazhatóságot biztosít különböző kapcsolási feladatokhoz. A relé különleges jellemzője a zárolható tesztgomb, amely lehetővé teszi a működés egyszerű ellenőrzését és a beüzemelés könnyebb végrehajtását. A hengeres kivitelű, LED kijelző nélküli kialakítás praktikus és helytakarékos megoldást kínál, miközben az átlátszó ház lehetővé teszi a belső szerkezet megfigyelését és a működési állapot vizuális ellenőrzését.
A RUMC21F7 relé számos kiemelkedő műszaki paraméterrel büszkélkedhet. 10 A-es konvencionális zárt hőárama -40...55 °C között biztosított, míg névleges impulzus tartófeszültsége 4 kV (1,2/50 μs). A minimális kapcsolási kapacitás 170 mW 10 mA és 17 V mellett, ami precíz vezérlést tesz lehetővé kisebb terhelések esetén is. Elektromos élettartama rezisztív terhelésnél eléri a 100.000 kapcsolási ciklust, míg mechanikai élettartama lenyűgöző, 5.000.000 ciklus. A tekercs átlagos teljesítményfelvétele mindössze 3 VA 60 Hz-en, így energiahatékony működést biztosít. A relé működési ideje 20 ms névleges feszültségen, reset ideje szintén 20 ms, ami gyors kapcsolási műveleteket tesz lehetővé. A névleges üzemi feszültségtartomány 96...132 V AC, míg a névleges szigetelési feszültség 250 V az IEC szabvány szerint, valamint 300 V a CSA és UL szabványoknak megfelelően.
A RUMC21F7 alkalmazási területe rendkívül széles. Kiválóan alkalmazható az ipar számos területén, mint például gépvezérlés, folyamatautomatizálás, energiaelosztó rendszerek és egyéb ipari berendezések. A termék megfelelő minőségét a nemzetközi szabványoknak való megfelelés is bizonyítja, hiszen a relé megfelel az IEC 61810-1, UL 508 és CSA C22.2 No 14 szabványoknak, valamint rendelkezik UL, EAC és CSA tanúsítvánnyal. Az IP40 védettségi fokozat megfelelő védelmet nyújt a környezeti hatások ellen tipikus ipari környezetben. A termék kompakt méretei (35,4 mm × 35 mm × 56 mm) lehetővé teszik a helytakarékos beépítést, míg a 0,086 kg tömeg könnyen kezelhető megoldást kínál. A széles működési hőmérséklet-tartomány (-40...55 °C) és tárolási hőmérséklet-tartomány (-40...85 °C) rugalmasságot biztosít különböző környezeti feltételek mellett történő alkalmazáshoz, valamint a rezgésállóság (működés közben 3 gn, nem működés közben 4 gn) és ütésállóság (10 gn) további előnyöket kínál mostoha környezeti feltételek esetén is.
Schneider Electric Harmony Electromechanical Relays - RUMC21F7 - Univerzális relé, RUM - 2 C/O - 120 V AC - 10 A műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RUM sorozat
Termék vagy komponens típusa: Plug-in relé
Relé típus: Univerzális relé
Érintkezők típusa és összetétele: 2 C/O
Állapotjelző LED: Nincs
Vezérlés típusa: Zárolható tesztgomb
Vezérlő áramkör feszültsége: 120 V AC 50/60 Hz
Konvencionális zárt hőáram: 10 A -40...55 °C hőmérsékleten
Kiegészítő adatok
Névleges impulzus tartófeszültség: 4 kV (1,2/50 µs)
Minimális kapcsolási kapacitás: 170 mW 10 mA és 17 V mellett
Elektromos élettartam: 100.000 ciklus rezisztív terhelésnél
Átlagos tekercsfogyasztás: 3 VA 60 Hz-en
Működési idő: 20 ms névleges feszültségen
Névleges üzemi feszültség határok: 96...132 V AC
Névleges szigetelési feszültség: 250 V az IEC szerint, 300 V a CSA szerint, 300 V az UL szerint
Reset idő: 20 ms névleges feszültségen
Maximális kapcsolási feszültség: 250 V az IEC szerint
Elengedési feszültség küszöb: >= 0,15 Uc AC
Névleges üzemi áram
10 A 277 V AC az UL szerint
10 A 30 V DC az UL szerint
10 A 30 V DC a CSA szerint
5 A 250 V AC (NC) az IEC szerint
5 A 28 V DC (NC) az IEC szerint
10 A 250 V AC (NO) az IEC szerint
10 A 28 V DC (NO) az IEC szerint
10 A 277 V AC a CSA szerint
Általános jellemzők
Átlagos ellenállás: 1700 Ohm 20 °C-on +/- 15 %
Maximális kapcsolási kapacitás: 2500 VA/280 W
Mechanikai élettartam: 5.000.000 ciklus
Biztonsági megbízhatósági adat: B10d = 100.000
Működési sebesség: <= 18.000 ciklus/óra terhelés nélkül, <= 1.200 ciklus/óra terhelés alatt
Felhasználási együttható: 20 %
Kompatibilitási kód: RUM
Elektromos jellemzők
Dielektromos szilárdság: 1500 V AC az érintkezők között mikro leválasztással, 2500 V AC a tekercs és az érintkező között megerősített, 2000 V AC a pólusok között alap
Védelmi kategória: RT I
Szennyezettségi fok: 3
Működési pozíció: Bármely pozíció
Tesztszintek: A szint csoportos szerelés
Eszköz bemutatása: Teljes termék
Érintkezők anyaga: AgNi

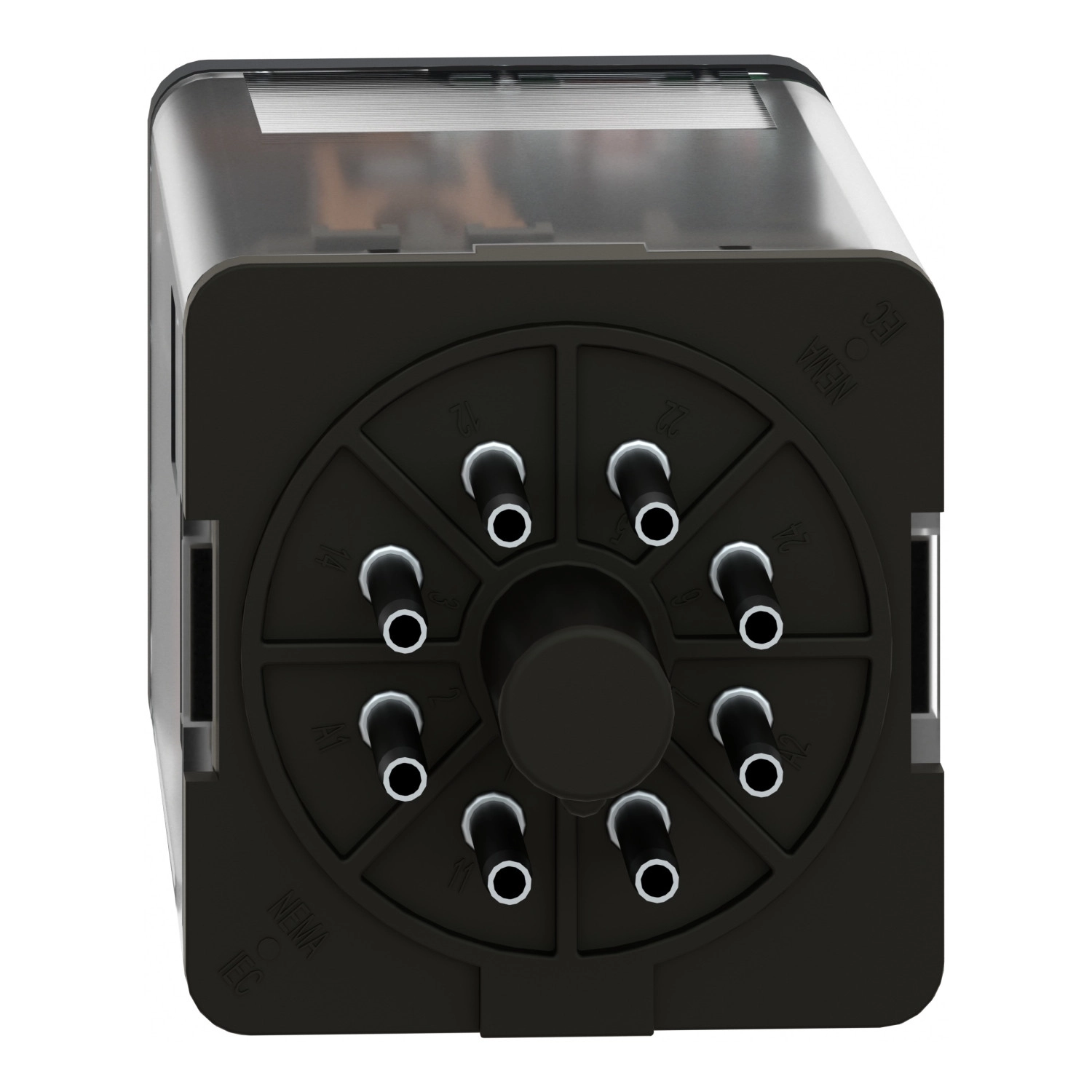

Csap alakja: Hengeres
Környezeti jellemzők
Működési környezeti hőmérséklet: -40...55 °C
IP védettségi fokozat: IP40
Szabványok: IEC 61810-1, UL 508, CSA C22.2 No 14
Terméktanúsítványok: UL, EAC, CSA
Tárolási környezeti hőmérséklet: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben, 4 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működő állapotban
Ütésállóság: 10 gn (időtartam = 11 ms) működés közben az IEC 60068-2-27 szerint, 10 gn (időtartam = 11 ms) nem működő állapotban az IEC 60068-2-27 szerint
Méretek
Szélesség: 35 mm (1,37 hüvelyk)
Hosszúság: 56 mm (2,20 hüvelyk)
Magasság: 35,4 mm (1,39 hüvelyk)
Nettó tömeg: 0,086 kg
