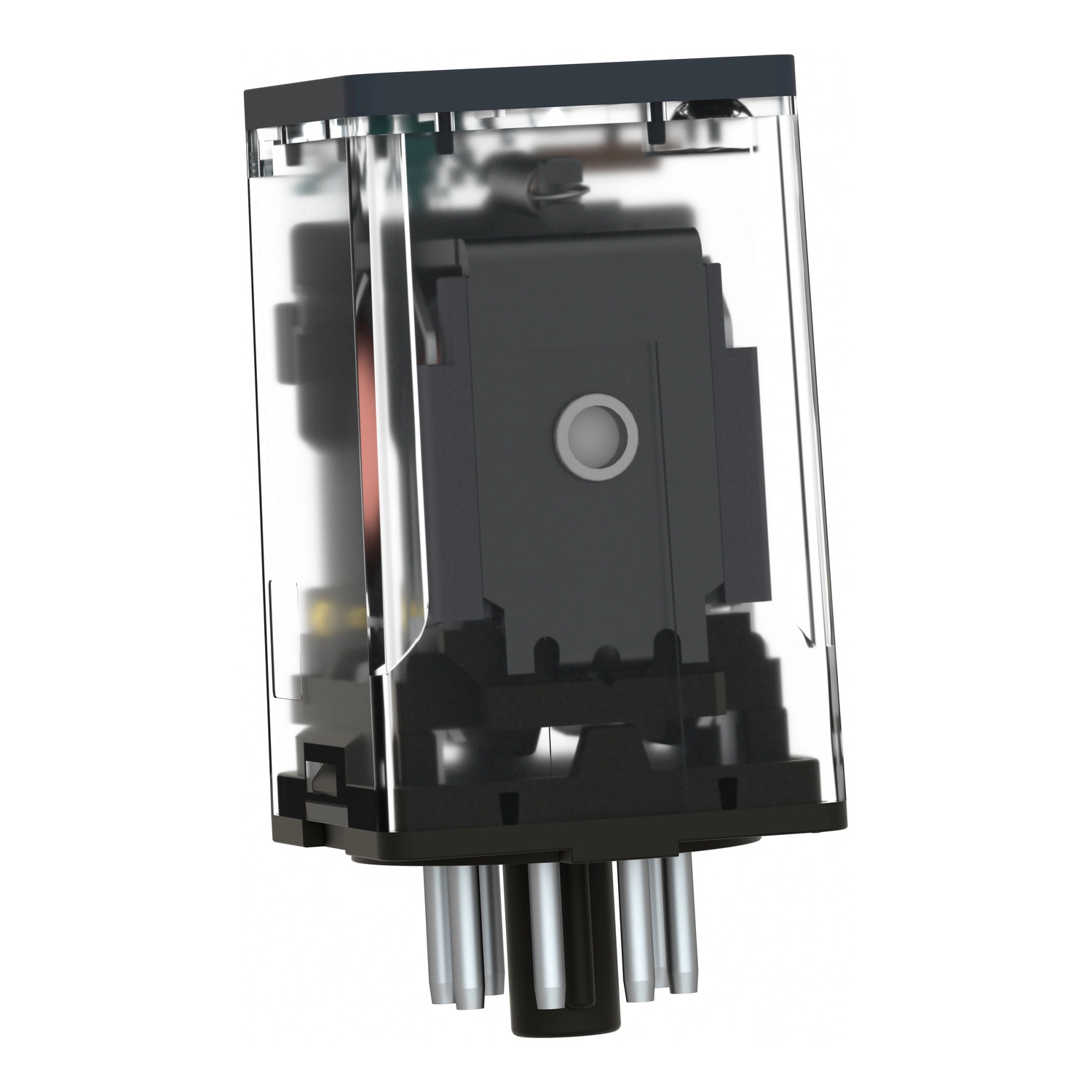

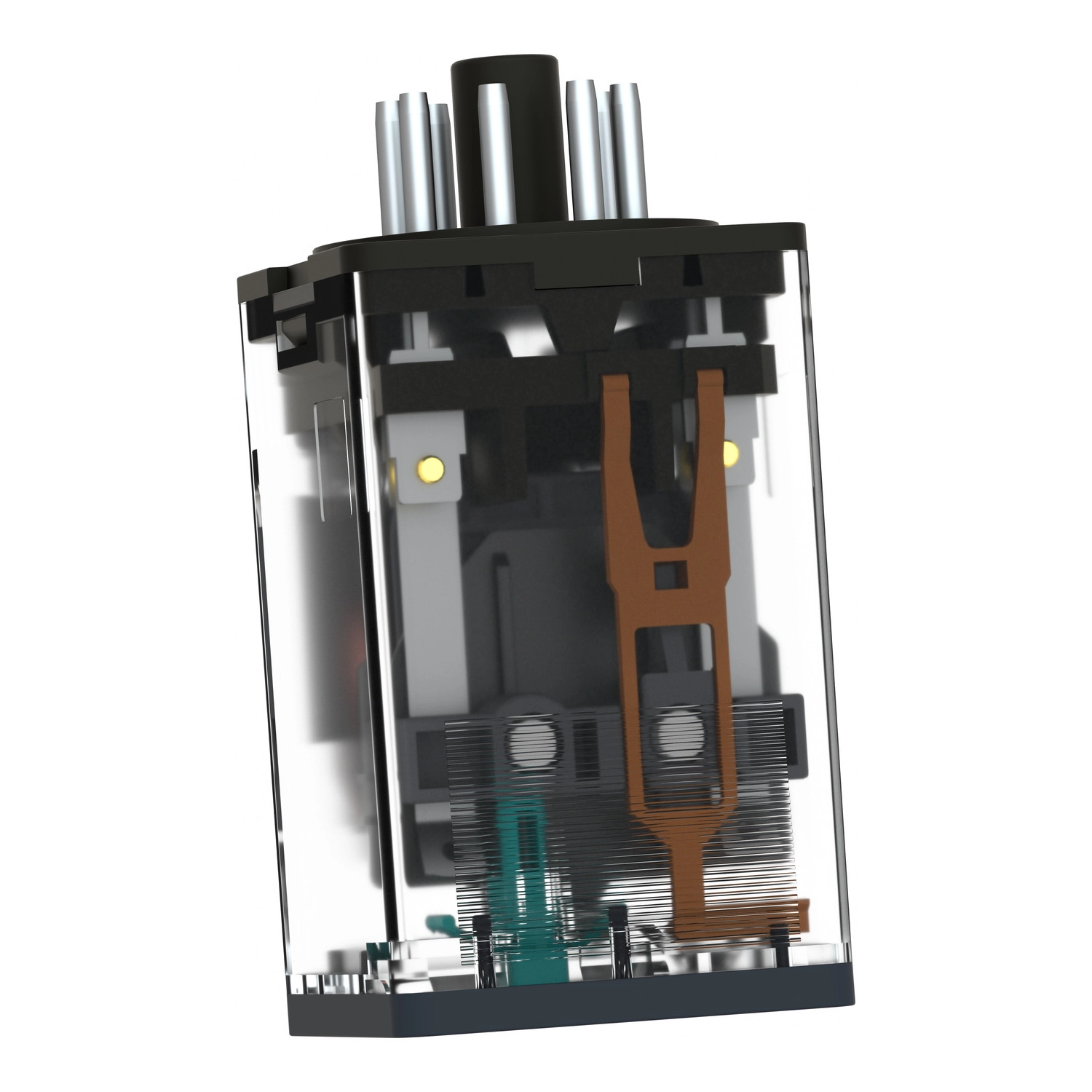

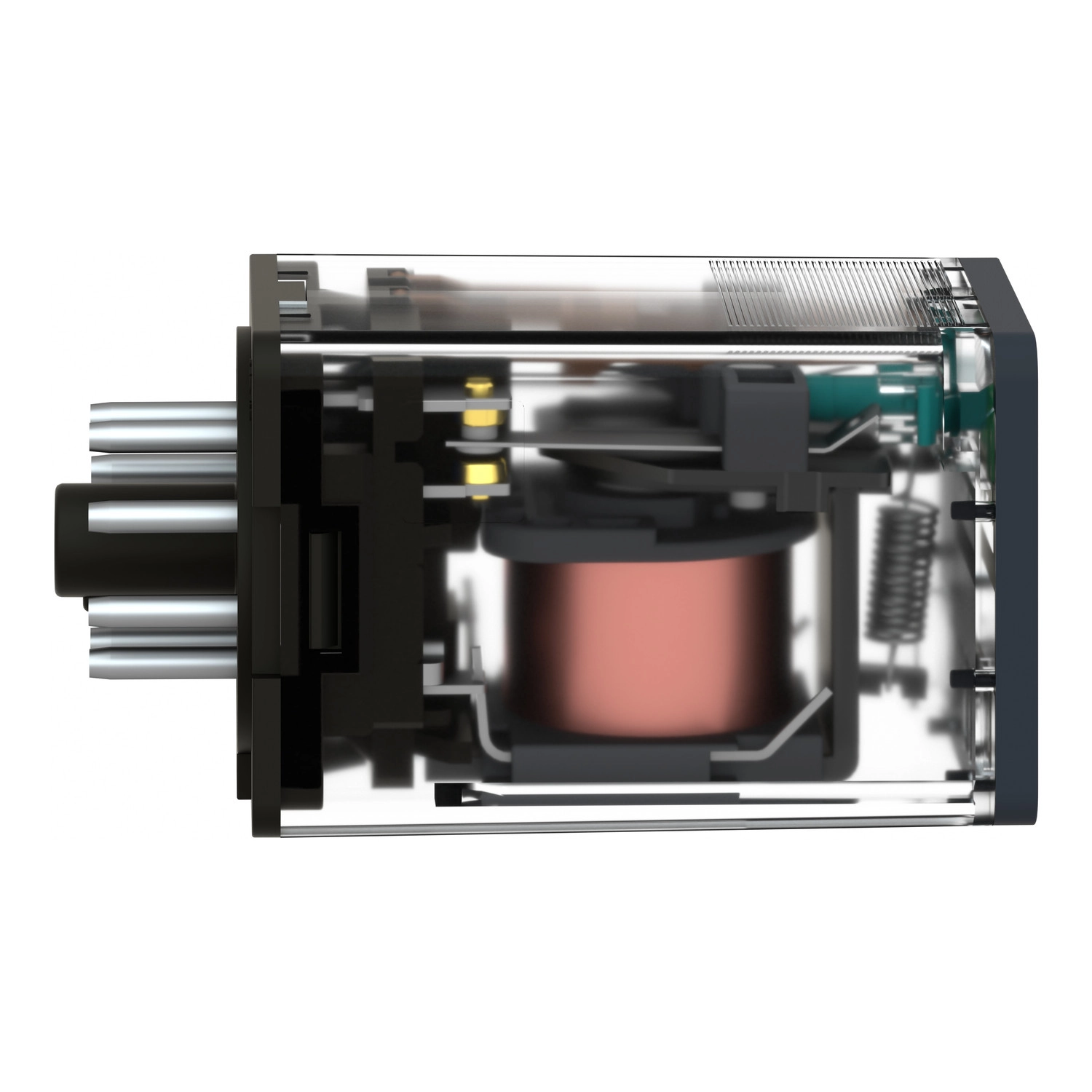

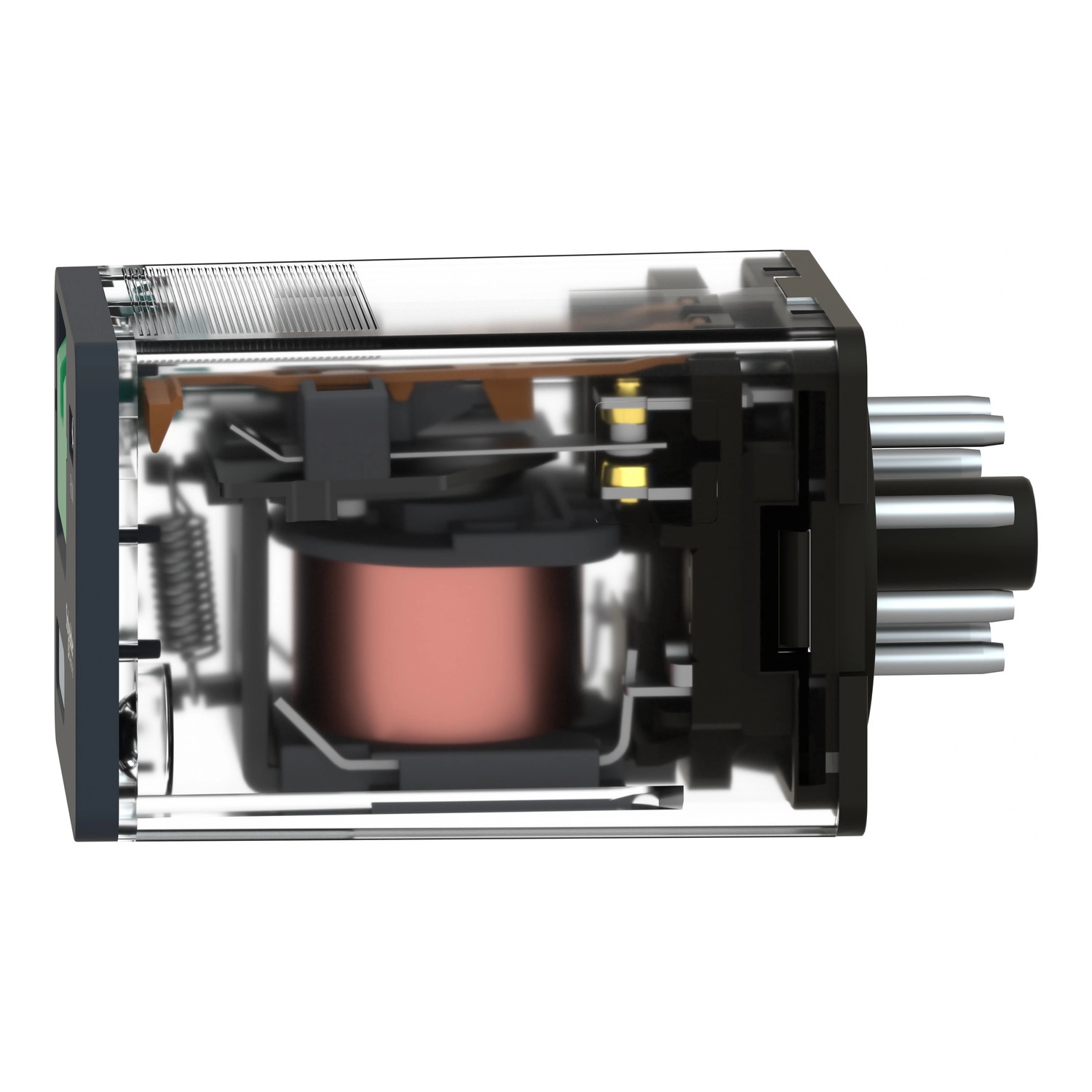

A Schneider Electric Harmony Electromechanical Relays sorozatból származó RUMC21BD univerzális plug-in relé egy kiváló minőségű, megbízható elektromechanikus kapcsolóelem, amely ideális választás ipari automatizálási és vezérlési alkalmazásokhoz. Ez a 24V DC vezérlőfeszültségű, hengeres kivitelű relé kompakt méretével és robusztus kialakításával tűnik ki a piacon elérhető hasonló termékek közül.
A RUMC21BD modell két váltóérintkezővel (2CO) rendelkezik, és maximális kapcsolási áramerőssége 10A, amely lehetővé teszi különböző terhelések megbízható kapcsolását széles működési hőmérséklettartományban (-40...55°C). A relé különleges tulajdonsága a reteszelhető tesztgomb, amely megkönnyíti a beüzemelést és a karbantartást, lehetővé téve a működés gyors ellenőrzését anélkül, hogy a rendszer elektromos áramköreibe kellene beavatkozni. Ez jelentősen csökkentheti a hibakeresési és karbantartási időt az ipari rendszerekben.
A relé elektromos jellemzőit tekintve kiemelkedő a 4 kV impulzus-withstand feszültség (1,2/50 μs), amely magas fokú szigetelést és megbízhatóságot biztosít még zavaros elektromos környezetben is. Minimális kapcsolási kapacitása 170 mW 10 mA és 17 V mellett, míg maximális kapcsolási kapacitása 2500 VA/280 W. Villamos élettartama 100000 ciklus rezisztív terhelés esetén, míg mechanikai tartóssága lenyűgöző 5 millió kapcsolási ciklus. A működési idő mindössze 20 ms névleges feszültség mellett, és ugyanennyi a visszaállási idő is, ami gyors kapcsolási műveleteket tesz lehetővé.
Az üzemi kapcsolási feszültségtartomány 19,2-26,4 V DC között mozog, amely kiváló tűrőképességet biztosít hálózati feszültségingadozások esetén is. A relé névleges szigetelési feszültsége 250 V az IEC szabvány szerint, valamint 300 V a CSA és UL szabványok alapján. A névleges üzemi áram különböző konfigurációkban változik: 10 A 277 V AC és 30 V DC mellett (UL és CSA szerint), valamint 5 A 250 V AC (NC) és 28 V DC (NC) esetén, illetve 10 A 250 V AC (NO) és 28 V DC (NO) konfigurációban az IEC szabvány szerint. A relé átlagos tekercs ellenállása 470 Ohm 20°C-on ±15% tűréssel.
A RUMC21BD relé kiviteli és környezeti jellemzőit tekintve IP40 védettségi fokozattal rendelkezik, és 3-as szennyezettségi fokozatban használható. A relé kontaktusanyaga AgNi, amely kiváló elektromos vezetőképességet és tartósságot biztosít. A termék többféle pozícióban szerelhető, és 10 gn ütésállósággal rendelkezik mind működés közben, mind nem működő állapotban, az IEC 60068-2-27 szabvány szerint. Rezgésállósága 3 gn amplitúdóval ±1 mm (f = a 10...150 Hz tartományban) 5 ciklus során működés közben, és 4 gn amplitúdóval ±1 mm (f = 10...150 Hz) 5 ciklus során nem működő állapotban.
A termék megfelelőségi tanúsítványai között szerepel az EAC, CSA és UL, ami igazolja, hogy a relé megfelel a nemzetközi biztonsági és minőségi szabványoknak, beleértve az IEC 61810-1, UL 508, és CSA C22.2 No 14 szabványokat. A Schneider Electric RUMC21BD relé nettó súlya mindössze 0,086 kg, méretei pedig kompaktak: 56 mm hosszú, 35 mm széles és 35,4 mm magas. Ez a kis méret különösen előnyös olyan alkalmazásoknál, ahol a helytakarékosság fontos szempont.
Schneider Electric Harmony Electromechanical Relays - RUMC21BD - RUM univerzális relé, hengeres, 2CO, 10A, 24VDC, tesztgomb műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RUM sorozat
Termék vagy komponens típusa: Plug-in relé
Relé típusa: Univerzális relé
Érintkező típusa és összetétele: 2 C/O (váltóérintkező)
Állapotjelző LED: Nélküli

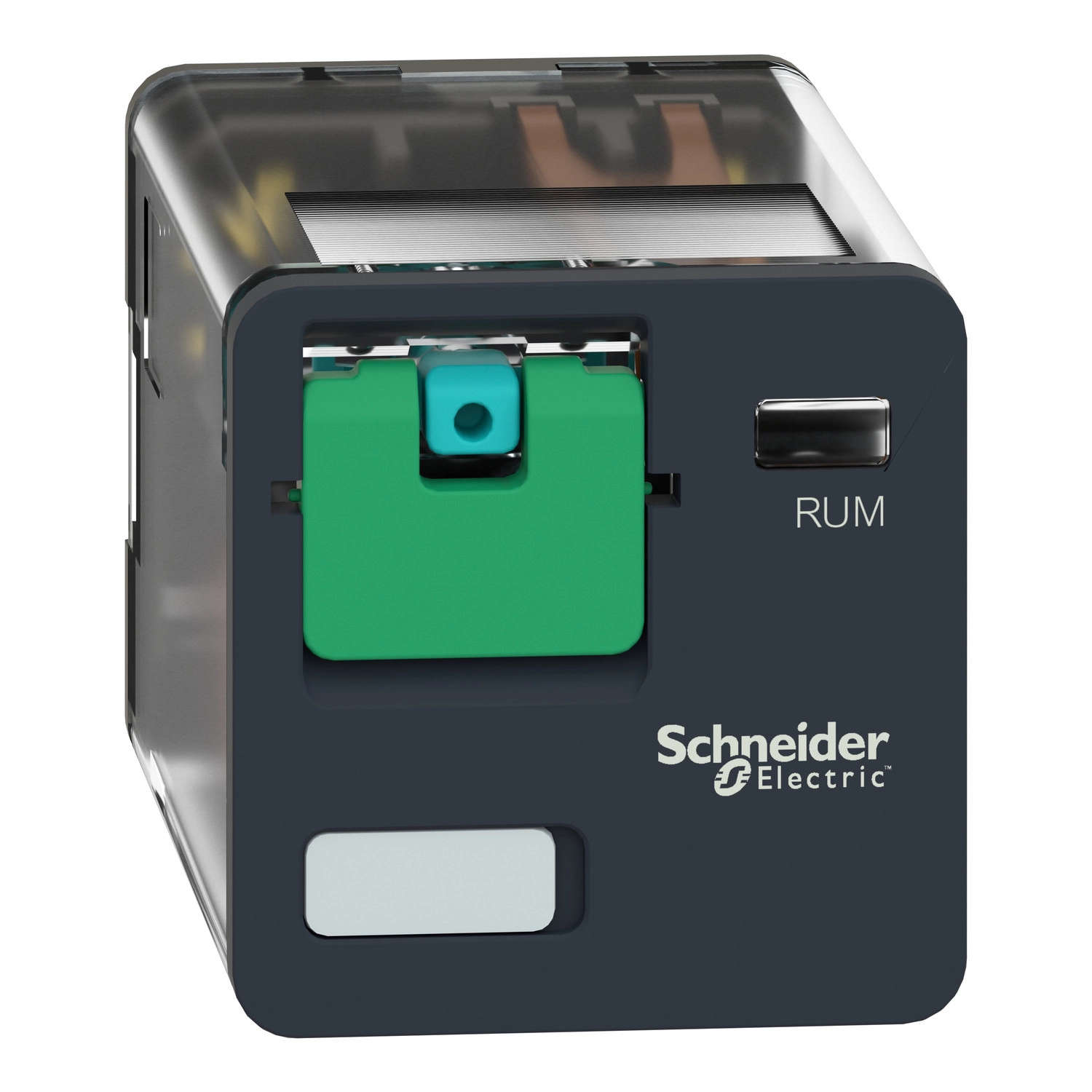

Vezérlés típusa: Reteszelhető tesztgomb
Vezérlőáramkör feszültsége: 24 V DC
Hagyományos zárt termikus áram: 10 A -40...55 °C hőmérséklettartományban
Elektromos jellemzők
Névleges impulzus-withstand feszültség: 4 kV (1.2/50 µs)
Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V mellett
Elektromos élettartam: 100000 ciklus rezisztív terhelésnél
Működési idő: 20 ms névleges feszültségen
Névleges üzemi feszültség határértékei: 19.2...26.4 V DC
Névleges szigetelési feszültség: 250 V az IEC szerint, 300 V a CSA szerint, 300 V az UL szerint
Visszaállási idő: 20 ms névleges feszültségen
Maximális kapcsolási feszültség: 250 V az IEC szerint
Elengedési feszültség küszöbérték: >= 0.1 Uc DC
Névleges üzemi áram: 10 A 277 V AC (UL szerint), 10 A 30 V DC (UL szerint), 10 A 30 V DC (CSA szerint), 5 A 250 V AC (NC) (IEC szerint), 5 A 28 V DC (NC) (IEC szerint), 10 A 250 V AC (NO) (IEC szerint), 10 A 28 V DC (NO) (IEC szerint), 10 A 277 V AC (CSA szerint)
Átlagos ellenállás: 470 Ohm 20 °C-on +/- 15 %
Maximális kapcsolási kapacitás: 2500 VA/280 W
Mechanikai élettartam: 5000000 ciklus
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 18000 ciklus/óra terhelés nélkül, <= 1200 ciklus/óra terheléssel
Környezeti feltételek
Működési hőmérséklet-tartomány: -40...55 °C
IP védettségi fokozat: IP40
Szabványok: IEC 61810-1, UL 508, CSA C22.2 No 14
Termék tanúsítványok: EAC, CSA, UL
Tárolási hőmérséklet-tartomány: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben, 4 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működő állapotban
Ütésállóság: 10 gn (időtartam = 11 ms) működés közben az IEC 60068-2-27 szerint, 10 gn (időtartam = 11 ms) nem működő állapotban az IEC 60068-2-27 szerint
Mechanikai jellemzők
Kihasználtsági tényező: 20 %
Kompatibilitási kód: RUM
Dielektromos szilárdság: 1500 V AC az érintkezők között mikro megszakítással, 2500 V AC a tekercs és az érintkező között megerősített szigeteléssel, 2000 V AC a pólusok között alapszigetelés
Védelmi kategória: RT I
Szennyezettségi fok: 3
Üzemeltetési helyzet: Bármely pozíció
Tesztszintek: A szint csoportos felszerelés
Eszköz megjelenése: Komplett termék
Érintkezők anyaga: AgNi

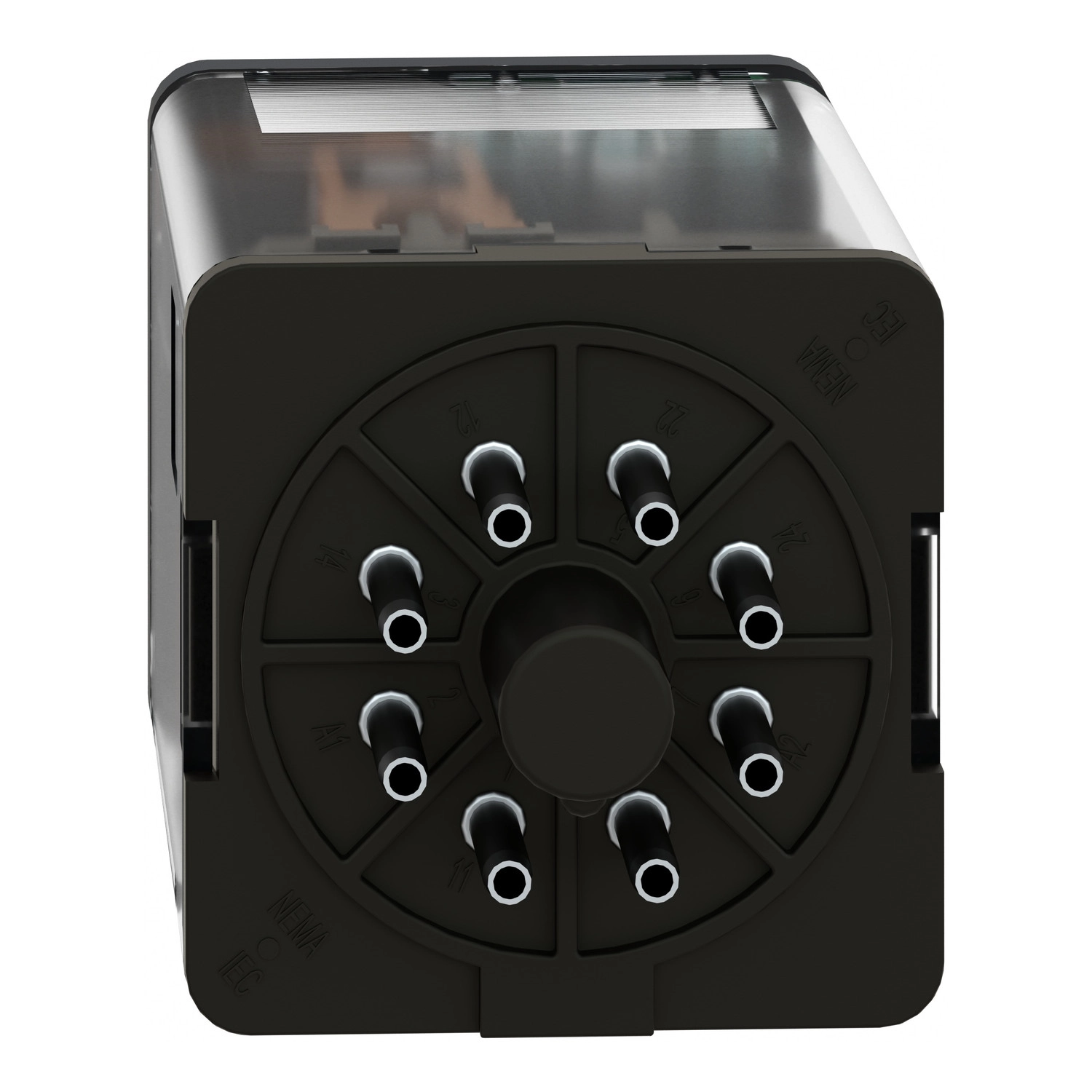

Csap alakja: Hengeres
Nettó súly: 0.086 kg
Méretek: 56 x 35 x 35.4 mm
