A Schneider Electric RSZE1S48M egy kiváló minőségű foglalat, amelyet kifejezetten a Harmony Electromechanical Relays sorozatú RSB1A160 és RSB2A080 relék fogadására terveztek. Ez a sokoldalú foglalat lehetővé teszi a relék egyszerű és megbízható beépítését különböző ipari alkalmazásokba, miközben maximális üzembiztonságot és hosszú élettartamot garantál. A Schneider Electric RSZE1S48M foglalat különösen népszerű az ipari automatizálás, épületvillamossági rendszerek és vezérlőberendezések területén, ahol kulcsfontosságú a megbízható kapcsolat.
A RSZE1S48M foglalat kompatibilis a plug-in RSB relékkel, amelyek 1 C/O érintkezővel rendelkeznek 16 A-nél vagy 2 C/O érintkezővel 8 A-nél. A foglalat maga 2 C/O érintkező típussal és összetétellel rendelkezik, valamint 10 A-es hagyományos, szabad levegőn történő hőárammal. Különleges tulajdonsága az elválasztott érintkező-terminál elrendezés, ami még nagyobb rugalmasságot biztosít a bekötési lehetőségekben. A lapos csapok biztosítják a stabil érintkezést, az üzemi feszültség pedig kevesebb mint 250 V AC. A csatlakozások csavaros kialakításúak, amely lehetővé teszi különböző kábelkeresztmetszetek használatát: 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) rugalmas kábelvezetékkel, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) rugalmas kábelvezetékkel, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) tömör kábelvezeték nélkül, valamint 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) tömör kábelvezeték nélkül.
A telepítés rendkívül egyszerű, mivel a RSZE1S48M foglalat kétféle rögzítési móddal rendelkezik: panelra csavarral vagy 35 mm-es szimmetrikus DIN-sínre pattintható kivitelben. A csavarozáshoz az M3-as csavarokhoz ajánlott meghúzási nyomaték kevesebb mint 0,8 Nm. A műszaki specifikációk között érdemes megemlíteni a 3,6 kV-os névleges impulzus-állóképességet, a III-as túlfeszültségi kategóriát és a 3-as szennyezettségi fokot. A termék 15,5 mm szélességű, és 0,05 kg nettó súlyú, ami kompakt, helytakarékos megoldást biztosít a vezérlőszekrényekben. A foglalat IP20-as védettségi fokozattal rendelkezik az IEC 60529 szabványnak megfelelően, ami beltéri használatra teszi alkalmassá.
A RSZE1S48M foglalat számos nemzetközi szabványnak és tanúsítványnak felel meg, mint például az IEC 61984, valamint rendelkezik CSA, UL és CE jelölésekkel is. Működési hőmérséklet tartománya -25...85 °C, míg tárolási hőmérséklete -40...85 °C között van. Ezek a tulajdonságok lehetővé teszik a foglalat használatát különböző környezeti feltételek mellett, így széleskörűen alkalmazható ipari környezetben is. Az RSZE1S48M cikkszámú foglalat további előnye, hogy minimális karbantartást igényel, és hosszú élettartamot biztosít. Elektromos kapcsolószekrények, elosztók építésekor kiváló választás a Schneider Electric RSZE1S48M foglalat a hozzá kompatibilis relék befogadásához.

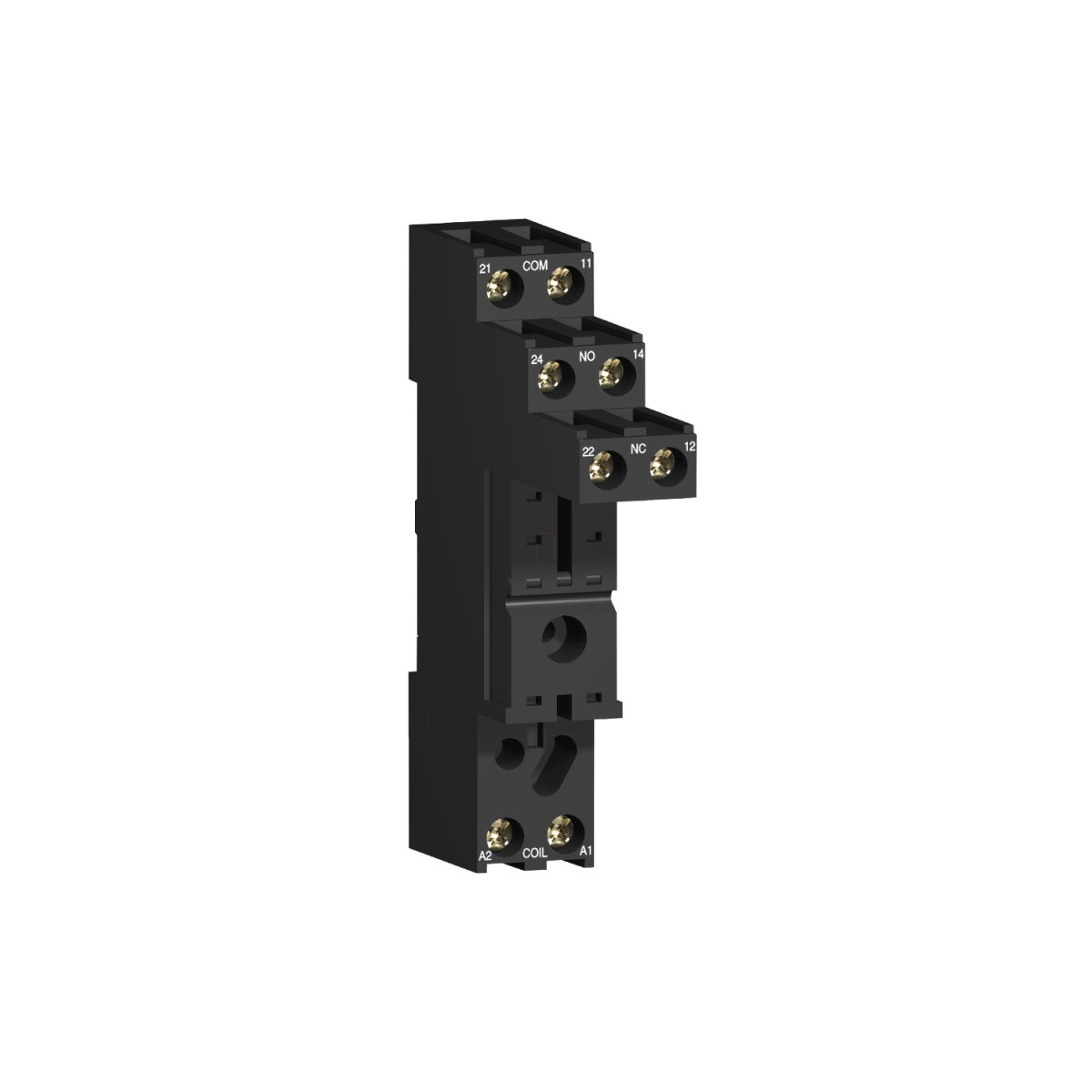

Schneider Electric Harmony Electromechanical Relays - RSZE1S48M - foglalat, RSB1A160** és RSB2A080** relékhez, elválasztott elrendezésű, csatlakozós műszaki adatok
Általános adatok
Termékcsalád: Harmony Electromechanical Relays
Eszköz rövid neve: RSZ
Termék vagy komponens típus: Foglalat
Termék kompatibilitás: Plug-in relé RSB 1 C/O érintkezővel 16 A-nél, Plug-in relé RSB 2 C/O érintkezővel 8 A-nél
Érintkezők típusa és összetétele: 2 C/O
Hagyományos szabad levegőben lévő hőáram [Ith]: 10 A
Műszaki jellemzők
Tüske alakja: Lapos
Névleges üzemi feszültség [Ue]: < 250 V AC
Érintkező csatlakozó elrendezés: Elválasztott
Csatlakozók - terminálok: Csavaros csatlakozók, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) rugalmas kábelvezetékkel
Csavaros csatlakozók, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) rugalmas kábelvezetékkel
Csavaros csatlakozók, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) tömör kábelvezeték nélkül
Csavaros csatlakozók, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) tömör kábelvezeték nélkül
Meghúzási nyomaték: < 0,8 N.m M3 csavar(ok)hoz
Rögzítési mód: Csavarral (panelra), Rápattintható (35 mm szimmetrikus DIN sínre)
Névleges impulzus-állófeszültség [Uimp]: 3,6 kV
Túlfeszültségi kategória: III
Szennyezettségi fok: 3
Eladás oszthatatlan mennyiségenként: 10
Szélesség: 15,5 mm
Nettó súly: 0,05 kg
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szabványok: IEC 61984
Terméktanúsítványok: CSA, UL
Jelölés: CE
Környezeti levegőhőmérséklet tároláskor: -40…85 °C
Környezeti levegőhőmérséklet üzemelés közben: -25…85 °C
Bekötési rajz
Fontos megjegyzés: A 11 és 21, 14 és 24, 12 és 22 terminálokat össze kell kötni ezeknél a referenciáknál.
DC bemenet esetén: Az A1-nek pozitívnak (+) kell lennie, ellenkező esetben rövidzárlat keletkezne a védelmi modulból.
