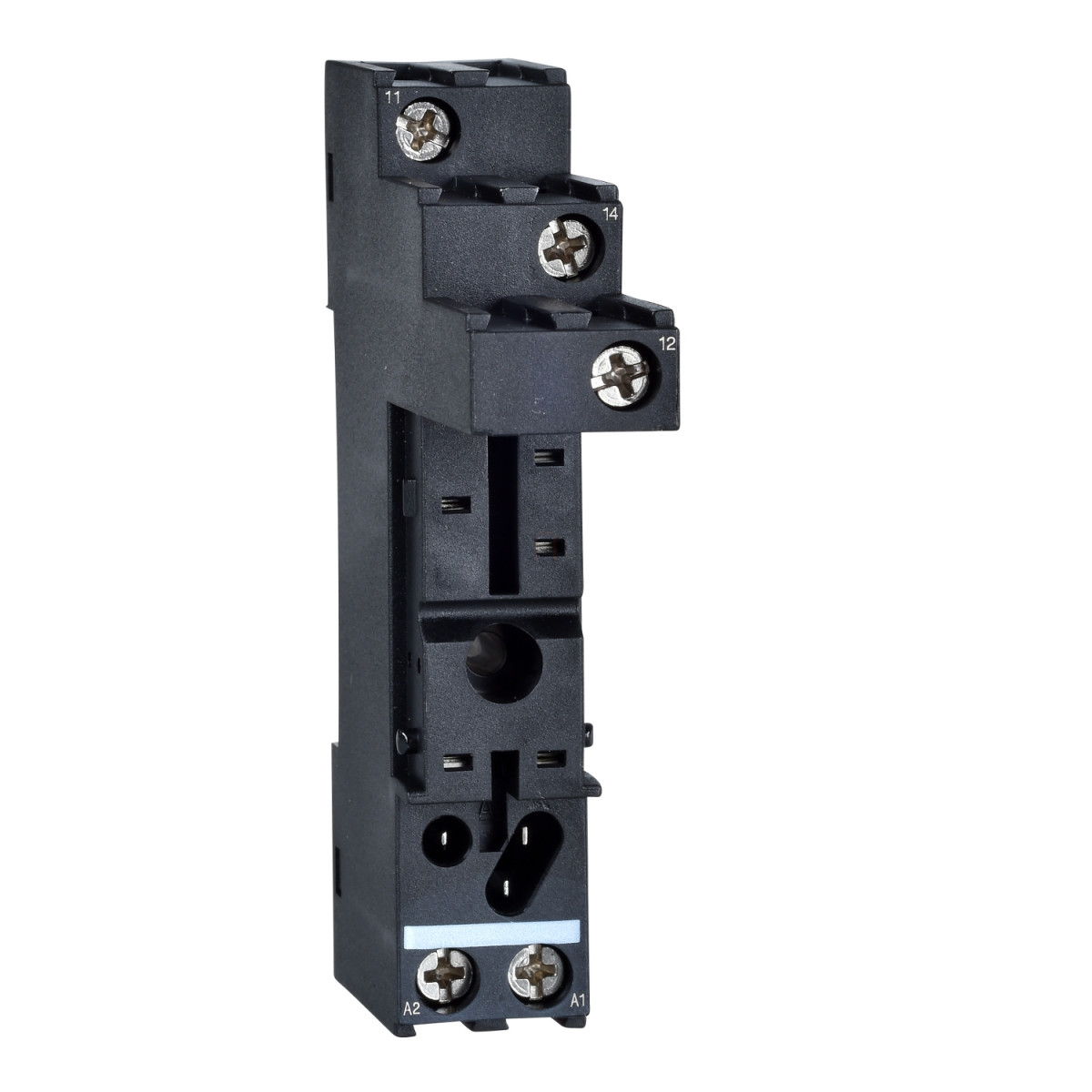

A Schneider Electric Harmony Electromechanical Relays sorozatból származó RSZE1S35M típusú reléfoglalat kifejezetten az RSB1A120 relékhez lett tervezve, amelyek 1 váltóérintkezővel (C/O) és 12 A-es terhelhetőséggel rendelkeznek. Ez a foglalat rendkívüli rugalmasságot biztosít a vezérléstechnikai rendszerek kialakításában, miközben a Schneider Electric megbízható és innovatív megoldását kínálja az ipari alkalmazásokhoz.
Az RSZE1S35M foglalat különlegessége az elválasztott érintkező kialakítás (separate contact), amely növeli a működési biztonságot és megkönnyíti a szerelést. A termék csavaros csatlakozókkal rendelkezik, amelyek többféle kábelmérettel kompatibilisek: használható 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) rugalmas vezetékekkel kábelvéggel, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) rugalmas vezetékekkel kábelvéggel, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) tömör vezetékekkel kábelvég nélkül, valamint 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) tömör vezetékekkel kábelvég nélkül. A csavaros csatlakozók meghúzási nyomatéka kevesebb mint 0,8 Nm az M3-as csavaroknál.
A foglalat két különböző módon rögzíthető: csavarral panelre vagy felpatintható 35 mm-es szimmetrikus DIN-sínre, ami rendkívül sokoldalúvá teszi különböző telepítési környezetekben. A termék szélességi mérete mindössze 15,5 mm, így minimális helyet foglal el a kapcsolószekrényben vagy vezérlőpanelen. A lapos csatlakozóérintkezők stabil kapcsolatot biztosítanak a reléegységgel. Az üzemi feszültség kevesebb mint 250 V AC, a névleges impulzus-állósági feszültség pedig 3,6 kV, ami megfelel a III-as túlfeszültségi kategóriának és a 3-as szennyezettségi foknak.
A Schneider Electric RSZE1S35M reléfoglalat IP20-as védettségi fokozattal rendelkezik az IEC 60529 szabványnak megfelelően, így védett az ujjak és hasonló méretű szilárd tárgyak behatolása ellen. A termék megfelel az IEC 61984 szabványnak, és rendelkezik UL és CSA terméktanúsítvánnyal, valamint CE jelöléssel, ami garantálja a nemzetközi biztonsági és minőségi követelményeknek való megfelelést. A termék tárolási hőmérséklet-tartománya -40…85 °C, míg az üzemi hőmérséklet-tartománya -25…85 °C, ami lehetővé teszi használatát különböző környezeti feltételek mellett. A DC bemenet esetén fontos figyelembe venni, hogy az A1 csatlakozónak pozitívnak (+) kell lennie, ellenkező esetben rövidzárlat keletkezhet a védelmi modulból.
Schneider Electric Harmony Electromechanical Relays - RSZE1S35M - foglalat, RSB1A120** relékhez, elválasztott elrendezésű, csatlakozós műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Electromechanical Relays
Eszköz rövid neve: RSZ
Termék vagy komponens típusa: Foglalat
Termék kompatibilitás: Bedugaszolható relé RSB 1 C/O érintkezővel 12 A-nél
Érintkezők típusa és összetétele: 1 C/O
Konvencionális szabad levegőben történő termikus áram [Ith]: 12 A
Kiegészítő információk
Tüske alakja: Lapos
Névleges üzemi feszültség [Ue]: < 250 V AC
Érintkező csatlakozók elrendezése: Elkülönített
Csatlakozások - terminálok:
Csavaros csatlakozók, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) rugalmas kábelvéggel
Csavaros csatlakozók, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) rugalmas kábelvéggel
Csavaros csatlakozók, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) tömör kábelvég nélkül
Csavaros csatlakozók, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) tömör kábelvég nélkül
Meghúzási nyomaték: < 0,8 N.m az M3 csavar(ok)hoz
Rögzítési mód:
Csavarral (panelre)
Felpatintható (35 mm-es szimmetrikus DIN sínre)
Névleges lökőfeszültség-állóság [Uimp]: 3,6 kV
Túlfeszültségi kategória: III
Szennyezettségi fok: 3
Eladási egység: 10
Szélesség: 15,5 mm
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szabványok: IEC 61984
Termék tanúsítványok: UL, CSA
Jelölések: CE
Környezeti levegő hőmérséklete tárolás során: -40…85 °C
Környezeti levegő hőmérséklete működés közben: -25…85 °C
Bekötési rajz
Fontos megjegyzés: DC bemenet esetén az A1-nek +-nak kell lennie, különben rövidzárlat keletkezik a védelmi modulból.
