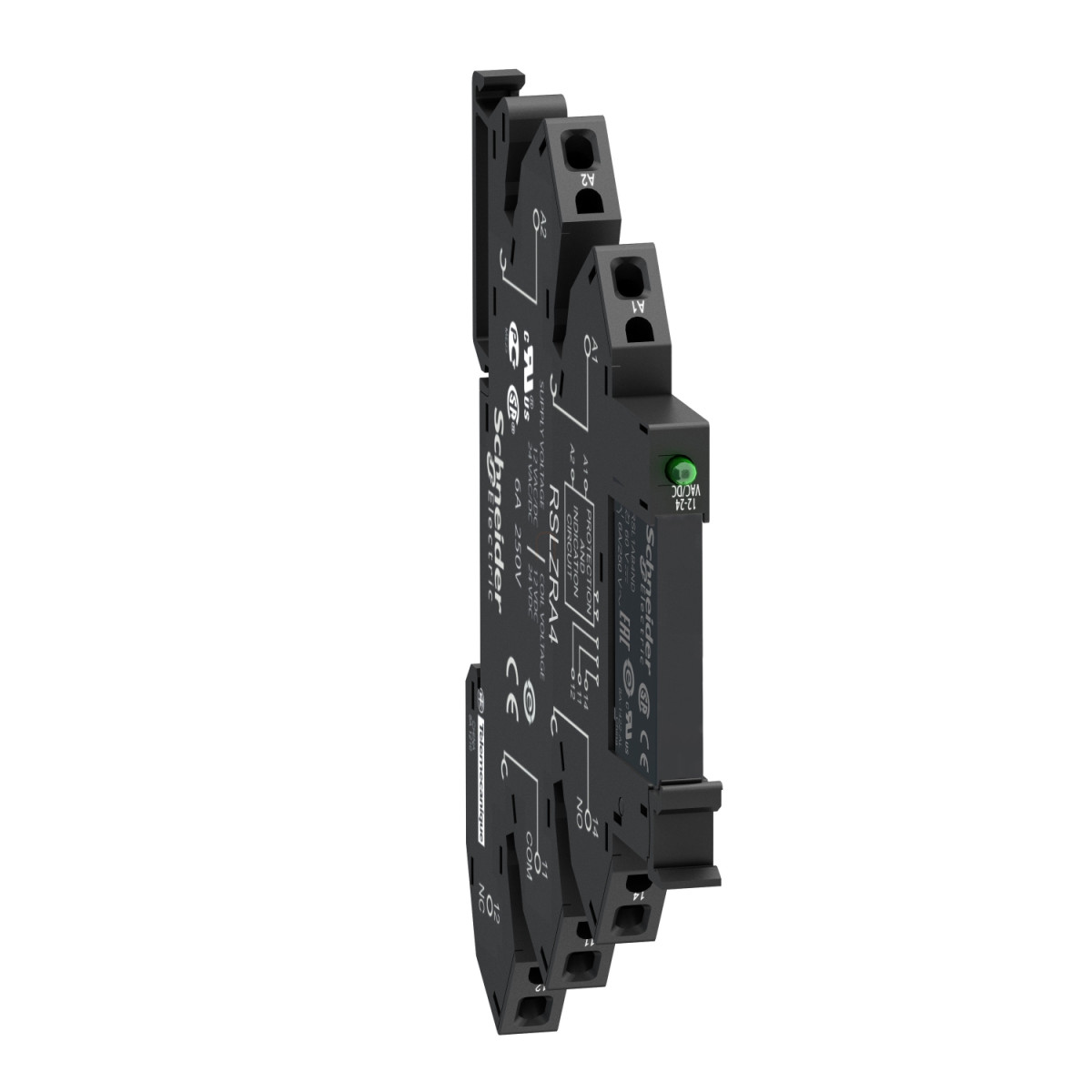

A Schneider Electric RSL1PRJU egy kompakt kialakítású, előszerelt dugaszolható interfész relé foglalattal a Harmony Electromechanical Relays termékcsaládból. Ez a karcsú kivitelű kapcsolóelem ideális választás ipari vezérlőrendszerekhez, automatizálási megoldásokhoz és egyéb alkalmazásokhoz, ahol korlátozott hely áll rendelkezésre, de megbízható működésre van szükség.
Az RSL1PRJU egy átkapcsoló érintkezővel (1CO) rendelkezik, amely 6A áramerősséget képes kapcsolni, és 12V AC/DC vezérlőfeszültséggel működik. A beépített állapotjelző LED segítségével könnyedén ellenőrizheted a relé működési állapotát. A termék rugós sorkapocs csatlakozással van ellátva, ami gyors és egyszerű telepítést tesz lehetővé vezetékek számára 0.2-1.5 mm² (AWG 24-16) tartományban, rugalmas vagy tömör kivitelben. A relé 35 mm-es szabványos DIN sínre szerelhető, és bármilyen pozícióban használható.
Az RSL1PRJU relé műszaki paraméterei kiemelkedőek: 60000 kapcsolási ciklus elektromos élettartam ellenállásos terhelés esetén (AC-1), valamint lenyűgöző 10 millió ciklus mechanikai élettartam. A működési idő 12 ms, míg a visszaállási idő mindössze 5 ms. A termék 6 kV impulzusfeszültség-állósággal rendelkezik az IEC szabványnak megfelelően, szigetelési feszültsége 250V (IEC szerint) és 277V (cUL szerint). Minimális kapcsolási képessége 120 mW, maximális kapcsolási kapacitása pedig 1500 VA vagy 150 W. Az átlagos tekercsfogyasztás rendkívül alacsony, mindössze 0.17 W egyenáram esetén.
A relé működési hőmérséklet-tartománya -40°C és +55°C között van, míg tárolásra -40°C és +85°C között alkalmas. Kiváló környezeti ellenállóképességgel rendelkezik, IP40 védettségi fokozattal az IEC 60529 szabvány szerint. Megfelel a szigorú nemzetközi szabványoknak, mint például a CSA C22.2 No 14, UL 508, IEC 61810-1, és rendelkezik CSA, UL, GOST és CE tanúsítványokkal. Méretei kompaktak: szélessége 6.2 mm, magassága 78.6 mm, mélysége 101 mm. Alacsony súlya (0.029 kg) tovább növeli a telepítési lehetőségek rugalmasságát, és hozzájárul a helymegtakarításhoz a kapcsolószekrényben.
Schneider Electric Harmony Electromechanical Relays - RSL1PRJU - RSL sorkapocs relé foglalattal, 1CO, 6A, 12VAC/DC, rugós műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RSL sorozat
Termék vagy komponens típus: Előszerelt dugaszolható relé foglalattal
Relé típusa: Vékony interfész relé
Érintkező működés: Standard
Érintkezők típusa és összetétele: 1 C/O (váltóérintkező)
Állapotjelző LED: Van
Vezérlő áramkör feszültsége: 12 V AC/DC
Konvencionális zárt hőáram: 6 A -40...55 °C
Kiegészítő adatok
Rögzítési mód: Műanyag nyomórugó
Átlagos ellenállás: 848 Ohm hálózat: DC 23 °C +/- 10 %
Névleges lökőfeszültség-állóság: 6 kV az IEC szabványnak megfelelően
Névleges üzemi áram: 6 A 1 C/O (AC-1/DC-1) az IEC/UL szabványnak megfelelően
Minimális kapcsolási áram: 100 mA
Minimális kapcsolási feszültség: 12 V
Névleges szigetelési feszültség: 250 V az IEC szabványnak megfelelően, 277 V a cUL szabványnak megfelelően
Minimális kapcsolási teljesítmény: 120 mW
Maximális kapcsolási feszültség: 277 V
Elengedési feszültség küszöbérték: >= 0.05 Uc
Terhelőáram: 6 A 250 V AC 0.5 mm szerelési távolság esetén
Elektromos élettartam: 60000 ciklus ellenállásos terhelés esetén, 6 A 250 V, AC-1
Maximális kapcsolási teljesítmény: 1500 VA / 150 W
Működési idő: 5 ms visszaállás, 12 ms
Kapcsok leírása ISO n°1: (A1-A2)CO (11-12-14)OC
Átlagos tekercsfogyasztás: 0.17 W, DC
Mechanikai élettartam: 10000000 ciklus
Biztonsági megbízhatósági adatok
B10d: 60000
Működési frekvencia: <= 72000 ciklus/óra terhelés nélkül, <= 360 ciklus/óra terhelés alatt
Csatlakozások és méretek
Csatlakozások - kapcsok: Rugós kapcsok, 1 x 0.2...1 x 1.5 mm² (AWG 24...AWG 16) hajlékony vezetőérvéggel, Rugós kapcsok, 1 x 0.2...1 x 1.5 mm² (AWG 24...AWG 16) tömör vezetőérvég nélkül
Szorítóerő: 10...40 N
Szerelési tartó: 35 mm szimmetrikus DIN sín
Üzemi helyzet: Bármilyen pozíció
Teszt szint: A szint csoportos szerelés
Érintkezők anyaga: Ezüst ötvözet (AgSnO2)
Szélesség: 6.2 mm
Magasság: 78.6 mm
Mélység: 101 mm
Környezeti feltételek
Bemeneti feszültség: 12 V AC/DC (bemeneti feszültség határérték: 11.4...14.4 V)
Dielektromos szilárdság: 1000 V AC érintkezők között, 4000 V AC tekercs és érintkező között
IP védettségi fokozat: IP40 az IEC 60529 szabványnak megfelelően
Környezeti hőmérséklet működés közben: -40...55 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
Szabványok: CSA C22.2 No 14, UL 508, IEC 61810-1
Terméktanúsítványok: CSA, UL, GOST
Jelölés: CE
