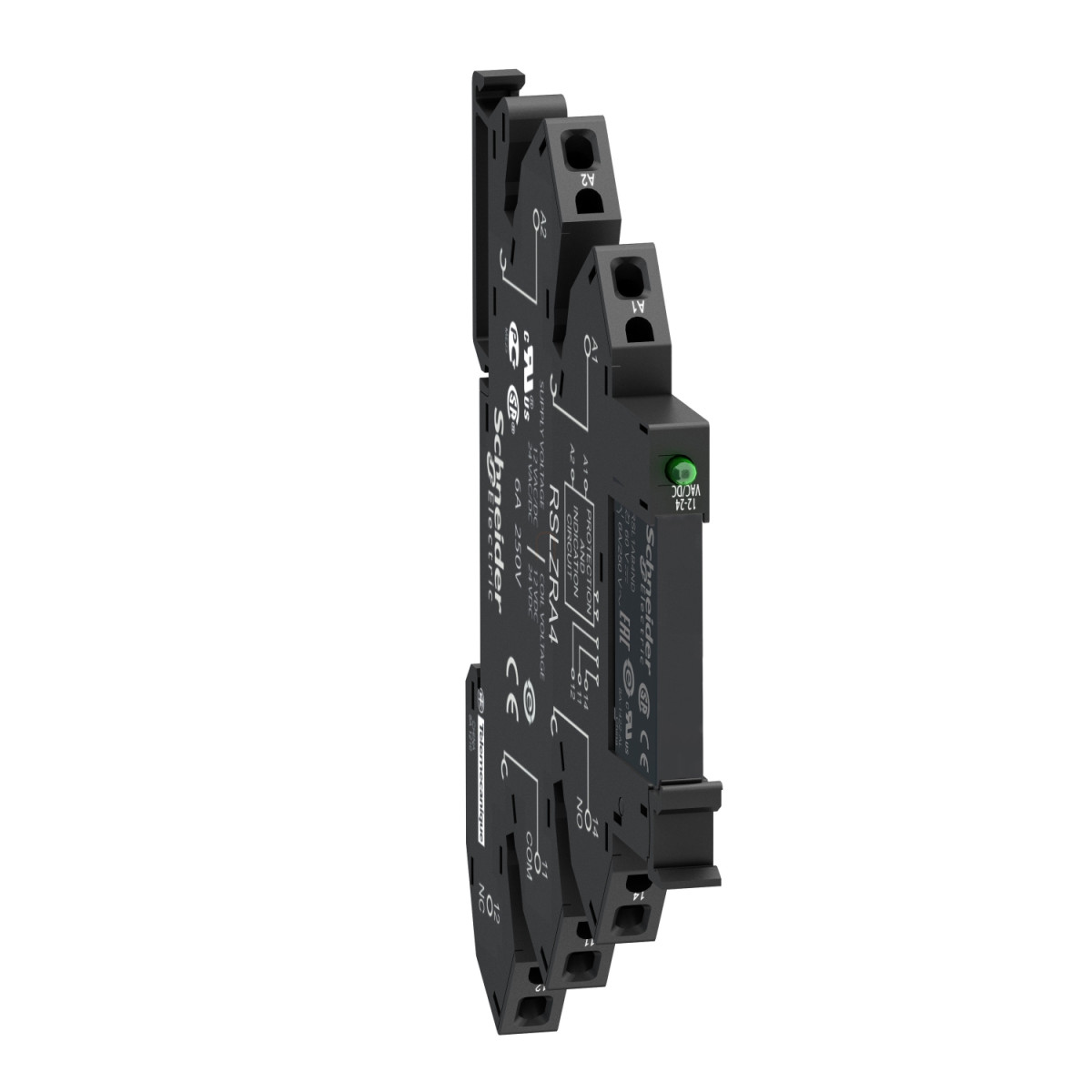

Schneider Electric Harmony Electromechanical Relays - RSL1PREU - RSL sorkapocs relé, 1CO, 6A, 48VAC/DC, rugós foglalattal műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RSL sorozat
Termék vagy alkatrész típusa: Előre összeszerelt dugaszolható relé foglalattal
Relé típusa: Slim interfész relé
Kontaktus működése: Normál
Kontaktusok típusa és összetétele: 1 C/O (váltóérintkező)
Állapotjelző LED: Van
Vezérlőköri feszültség: 48 V AC/DC
Hagyományos zárt hőáram: 6 A -40...55 °C-on
Kiegészítő adatok
Rögzítési mód: Műanyag nyomórugó
Átlagos ellenállás: 10600 Ohm hálózat: DC 23 °C +/- 10 % esetén
Névleges impulzus-állósági feszültség: 6 kV az IEC szerint
Névleges üzemi áram: 6 A 1 C/O (AC-1/DC-1) az IEC/UL szerint
Minimális kapcsolási áram: 100 mA
Minimális kapcsolási feszültség: 12 V
Névleges szigetelési feszültség: 250 V az IEC szerint, 277 V a cUL szerint
Minimális kapcsolási teljesítmény: 120 mW
Maximális kapcsolási feszültség: 277 V
Ejtési feszültség küszöbérték: >= 0,05 Uc
Terhelési áram: 6 A 250 V AC-nél 0,5 mm szerelési távolság
Elektromos élettartam: 60000 ciklus ellenállás terhelésnél, 6 A 250 V, AC-1
Maximális kapcsolási teljesítmény: 1500 VA / 150 W
Működési idő: 5 ms visszaállás, 12 ms
Csatlakozók leírása ISO n°1: (11-12-14)OC, (A1-A2)CO
Átlagos tekercsfogyasztás: 0,17 W, DC
Mechanikai élettartam: 10000000 ciklus
Biztonság és megbízhatóság
Biztonsági megbízhatósági adatok: B10d = 60000
Működési gyakoriság: <= 72000 ciklus/óra terhelés nélkül, <= 360 ciklus/óra terhelés alatt
Vezérlés típusa: Zárható tesztgomb nélkül
Kompatibilitási kód: RSL
Csatlakozások és méretek
Érintkező-csatlakozó elrendezés: Elkülönített
Csatlakozások - csatlakozók: Rugós csatlakozók, 1 x 0,2...1 x 1,5 mm² (AWG 24...AWG 16) rugalmas kábelvéggel vagy anélkül
Szorítóerő: 10...40 N
Védelmi kategória: RT III
Szerelési tartó: 35 mm szimmetrikus DIN sín
Működési pozíció: Bármely pozíció
Tesztszintek: A szintű csoportos szerelés
Eszköz bemutatása: Komplett termék
Érintkezők anyaga: Ezüst ötvözet (AgSnO2)
Tüske alakja: Lapos (PCB típus)
Szélesség: 6,2 mm
Magasság: 78,6 mm
Mélység: 101 mm
Környezeti paraméterek
Bemeneti feszültség: 48 V AC/DC (bemeneti feszültséghatár: 43,2...57,6 V)
Dielektromos szilárdság: 1000 V AC az érintkezők között, 4000 V AC a tekercs és az érintkező között
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -40...55 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 61810-1, UL 508
Terméktanúsítványok: GOST, CSA, UL
Jelölés: CE
Mechanikai ellenállóképesség
Rezgésállóság: 10 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz), 10 ciklus nem működő állapotban az IEC 60068-2-6 szerint
5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz), 10 ciklus működés közben az IEC 60068-2-6 szerint
Ütésállóság: 10 gn (időtartam = 11 ms) működés közben az IEC 60068-2-27 szerint
5 gn (időtartam = 11 ms) nem működő állapotban az IEC 60068-2-27 szerint
