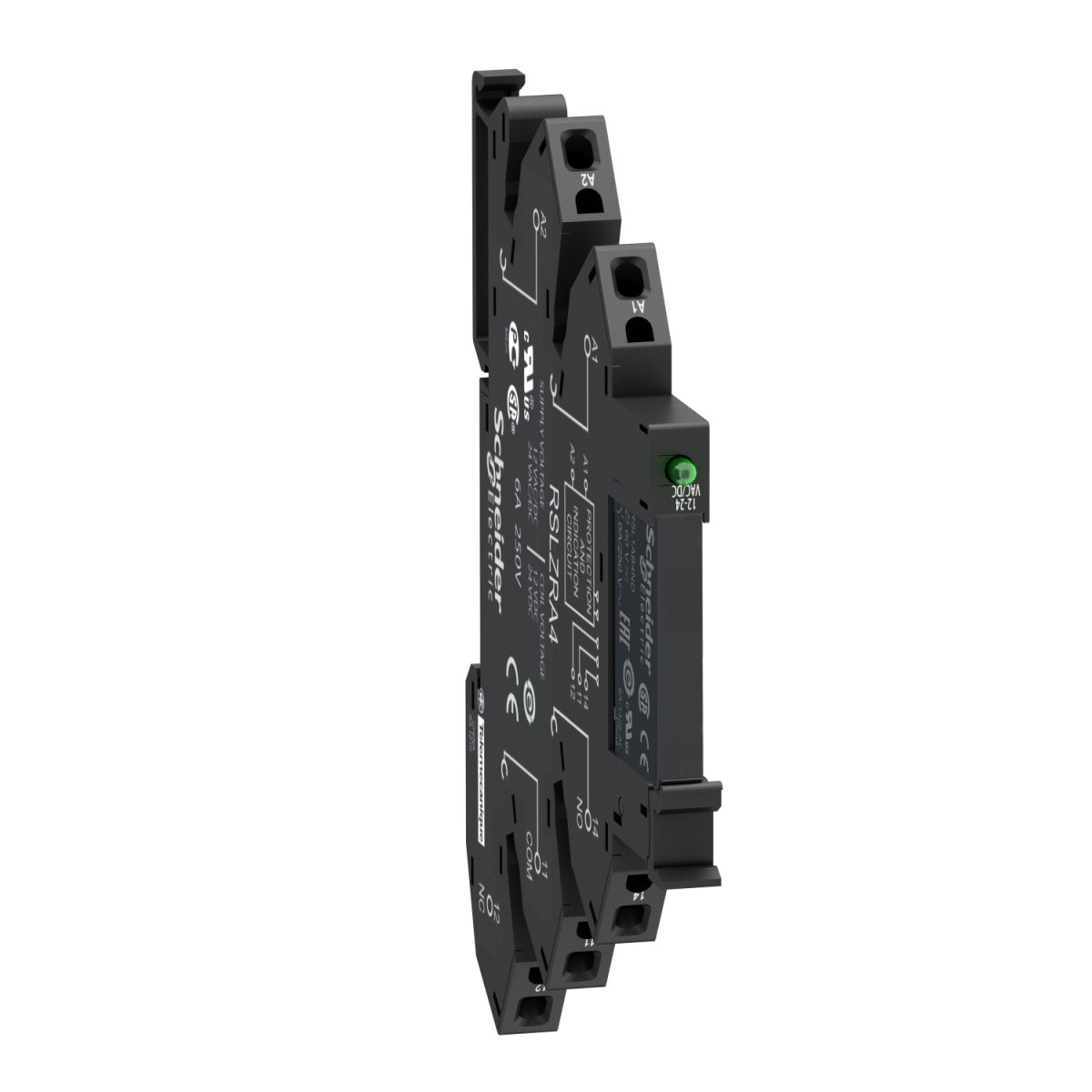

A Schneider Electric RSL1PRBU egy előre összeszerelt, foglalatba illeszthető, vékony interfész relé a Harmony Electromechanical Relays termékcsaládból. Ez a kompakt relé ideális választás olyan ipari alkalmazásokhoz, ahol fontos a helytakarékos kialakítás, de nem szeretnél kompromisszumot kötni a teljesítmény terén.
Az RSL1PRBU egy 1 C/O (váltóérintkezős) kontaktussal rendelkezik, ami a standard érintkezési működésével 6A-es névleges áramterhelést tesz lehetővé. A relé rendelkezik egy beépített állapotjelző LED-del, amely vizuális visszajelzést ad a működésről, így könnyedén ellenőrizheted a relé állapotát. A 24V AC/DC vezérlőfeszültség sokoldalú felhasználást biztosít különböző ipari környezetekben. A működési hőmérséklet-tartomány rendkívül széles, -40°C és 55°C között használható, így extrém körülmények között is megbízhatóan működik.

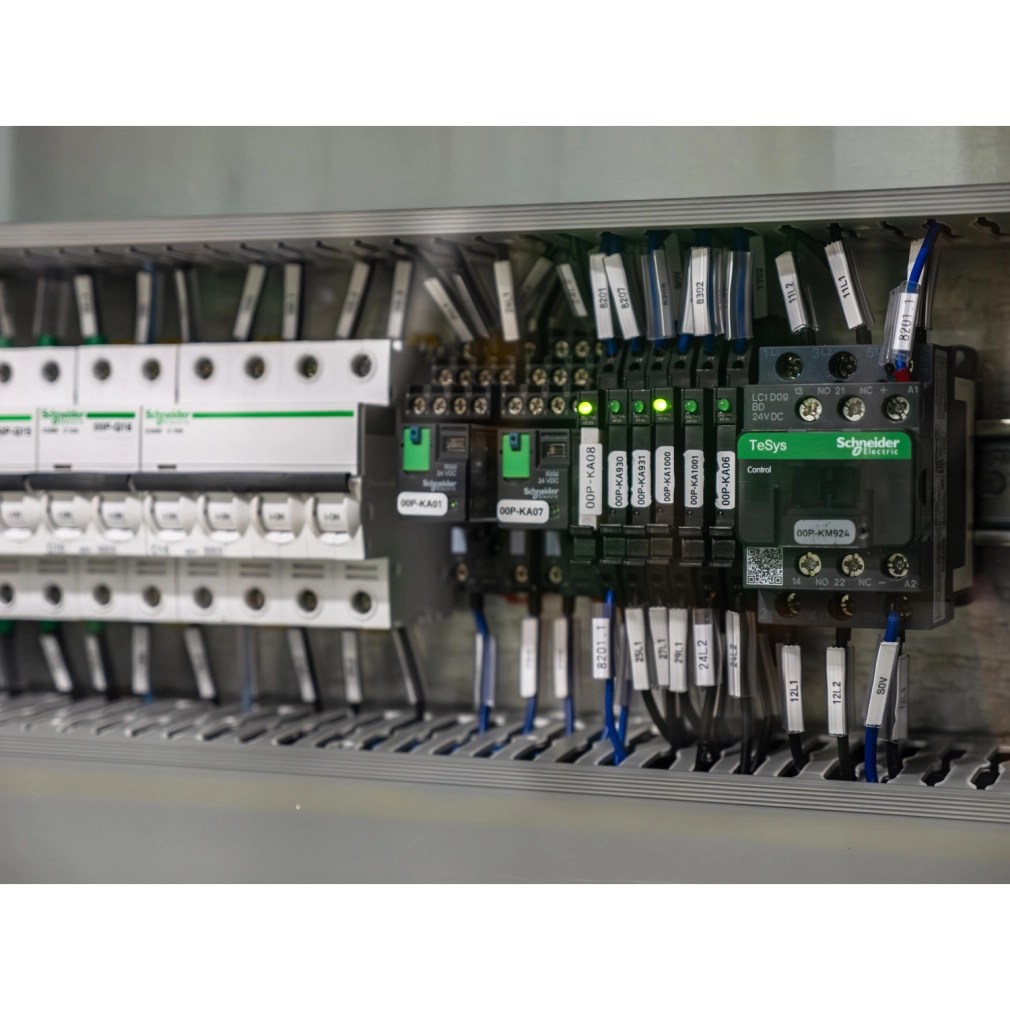

A termék szerelése egyszerű a műanyag nyomórugós rögzítési módjának köszönhetően, és kompatibilis a 35 mm-es szimmetrikus DIN-sínekkel. A csatlakoztatást rugós terminálok teszik lehetővé, amelyek 0,2-1,5 mm² (AWG 24-16) méretű hajlékony (érvéghüvellyel) vagy tömör vezetékeket fogadnak. Ez a csatlakoztatási mód gyors és biztonságos telepítést tesz lehetővé, különösen vibrációnak kitett környezetben. Az IP40-es védettségi fokozat megfelelő védelmet biztosít a por és az idegen tárgyak ellen. A relé mechanikai élettartama kiemelkedő, 10 millió kapcsolási ciklus, míg elektromos élettartama 60000 ciklus ellenállásterhelésnél (6A, 250V, AC-1). A termék teljesíti a szigorú nemzetközi szabványokat, köztük az IEC 61810-1, CSA C22.2 No 14, és UL 508 előírásait, amit a CE, UL, CSA és GOST tanúsítványok is bizonyítanak.
Műszaki paraméterek tekintetében az RSL1PRBU 3390 Ohm átlagos ellenállással rendelkezik (DC hálózat, 23°C +/- 10%), impulzus-állósága 6 kV az IEC szabvány szerint. A minimális kapcsolási áram 100 mA, a minimális kapcsolási feszültség 12V, míg a maximális 277V. A minimális kapcsolási teljesítmény 120 mW, a maximális kapcsolási teljesítmény pedig 1500 VA vagy 150 W. A relé be- és kikapcsolási ideje is nagyon gyors: 12 ms bekapcsolási és 5 ms kikapcsolási idővel rendelkezik. Tökéletes választás olyan alkalmazásokhoz, ahol fontos a gyors és megbízható működés, valamint a kompakt kialakítás.

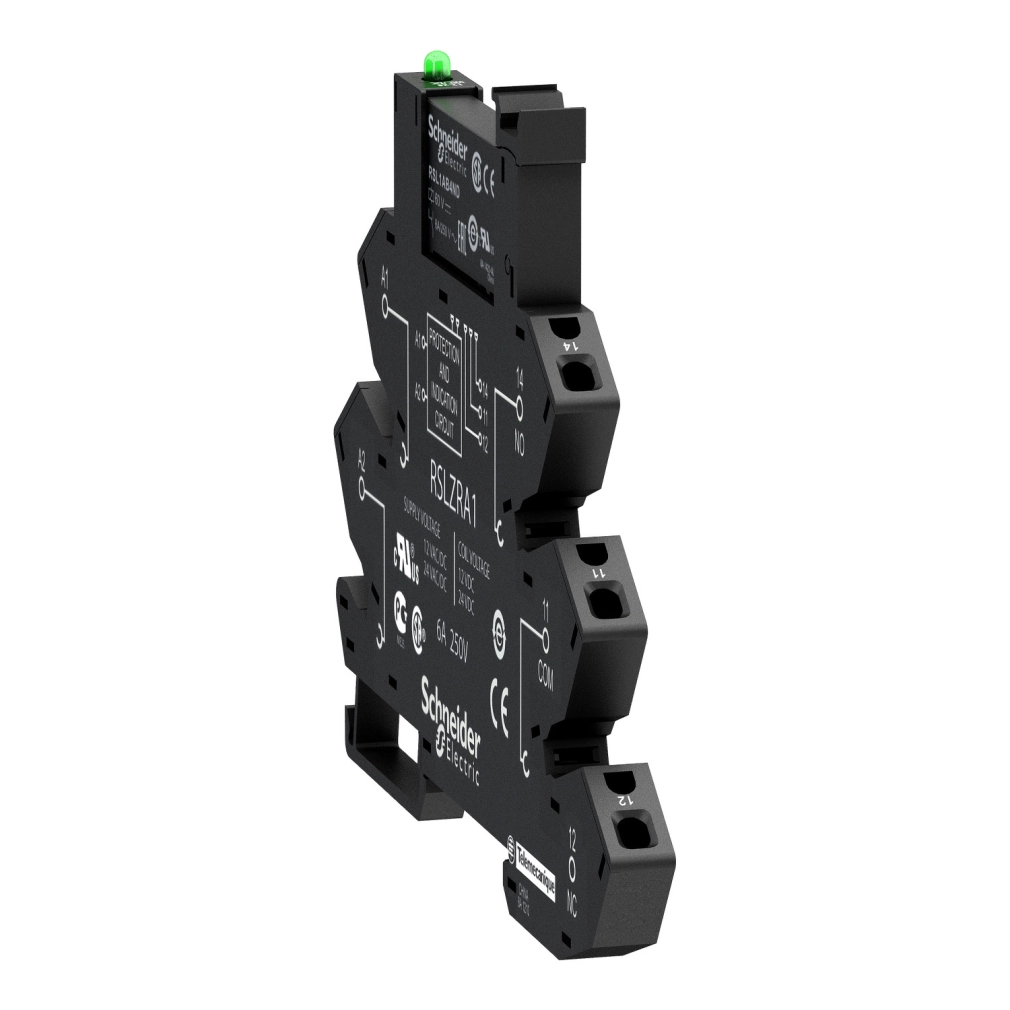

Schneider Electric Harmony Electromechanical Relays - RSL1PRBU - RSL sorkapocs relé foglalattal, 1CO, 6A, 24VAC/DC, rugós műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RSL sorozat
Termék vagy alkatrész típusa: Előre összeszerelt foglalatba illeszthető relé aljzattal
Relé típusa: Vékony interfész relé
Érintkező működése: Standard
Érintkezők típusa és összetétele: 1 C/O
Állapotjelző LED: Van
Vezérlőáramkör feszültsége: 24 V AC/DC
Konvencionális zárt termikus áram: 6 A -40...55 °C hőmérsékleten
Kiegészítő adatok
Rögzítési mód: Műanyag nyomórugó
Átlagos ellenállás: 3390 Ohm hálózat: DC, 23 °C +/- 10 %
Névleges impulzus-állóság: 6 kV az IEC szerint
Névleges üzemi áram: 6 A 1 C/O (AC-1/DC-1) az IEC/UL szerint
Minimális kapcsolási áram: 100 mA
Minimális kapcsolási feszültség: 12 V
Névleges szigetelési feszültség: 250 V az IEC szerint, 277 V a cUL szerint
Minimális kapcsolási teljesítmény: 120 mW
Maximális kapcsolási feszültség: 277 V
Ejtési feszültség küszöbérték: >= 0,05 Uc
Terhelési áram: 6 A 250 V AC 0,5 mm szerelési távolságnál
Elektromos élettartam: 60000 ciklus ellenállásterhelésnél, 6 A 250 V, AC-1
Maximális kapcsolási teljesítmény: 1500 VA, 150 W
Működési idő: 5 ms visszaállítás, 12 ms
Kapcsok leírása ISO n°1: (A1-A2)CO, (11-12-14)OC
Átlagos tekercsfogyasztás: 0,17 W, DC
Mechanikai élettartam: 10000000 ciklus
Biztonság, megbízhatóság
Biztonsági megbízhatósági adatok: B10d = 60000
Működési gyakoriság: <= 72000 ciklus/óra terhelés nélkül, <= 360 ciklus/óra terheléssel
Vezérlés típusa: Zárolható tesztgomb nélküli
Kompatibilitási kód: RSL
Csatlakoztatási adatok
Érintkezőkivezetés-elrendezés: Külön
Csatlakozások - kapcsok: Rugós kapcsok, 1 x 0,2...1 x 1,5 mm² (AWG 24...AWG 16) hajlékony érvéghüvellyel, Rugós kapcsok, 1 x 0,2...1 x 1,5 mm² (AWG 24...AWG 16) tömör érvéghüvely nélkül
Szorítóerő: 10...40 N
Védelmi kategória: RT III
Szerelési jellemzők
Szerelési alap: 35 mm-es szimmetrikus DIN-sín
Üzemi helyzet: Bármilyen pozíció
Tesztelési szint: A szint csoportos szerelés
Eszköz bemutatása: Teljes termék
Fizikai jellemzők
Érintkezőanyag: Ezüst ötvözet (AgSnO2)
Csap alakja: Lapos (PCB típus)
Szélesség: 6,2 mm
Magasság: 78,6 mm
Mélység: 101 mm
Környezeti jellemzők
Bemeneti feszültség: 24 V AC/DC (bemeneti feszültség határértéke: 21,6...28,8 V)
Dielektromos szilárdság: 1000 V AC az érintkezők között, 4000 V AC a tekercs és az érintkező között
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti üzemi hőmérséklet: -40...55 °C
Szabványok: IEC 61810-1, CSA C22.2 No 14, UL 508
Terméktanúsítványok: UL, CSA, GOST
Jelölés: CE
Tárolási környezeti hőmérséklet: -40...85 °C
Rezgésállóság: 10 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 10 ciklus nem üzemelés során az IEC 60068-2-6 szerint, 5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 10 ciklus üzemelés során az IEC 60068-2-6 szerint
Ütésállóság: 10 gn (időtartam = 11 ms) üzemelés során az IEC 60068-2-27 szerint, 5 gn (időtartam = 11 ms) nem üzemelés során az IEC 60068-2-27 szerint
