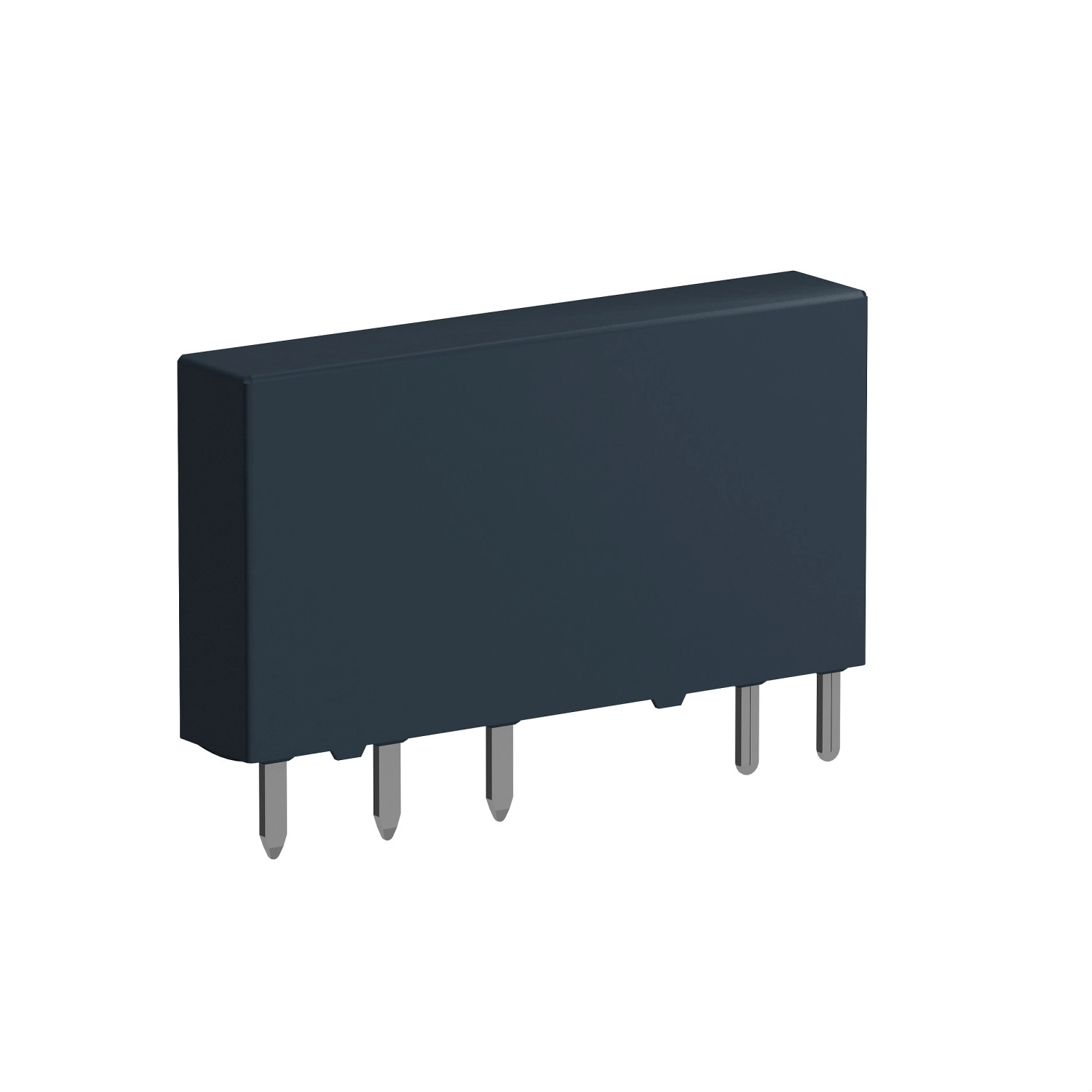

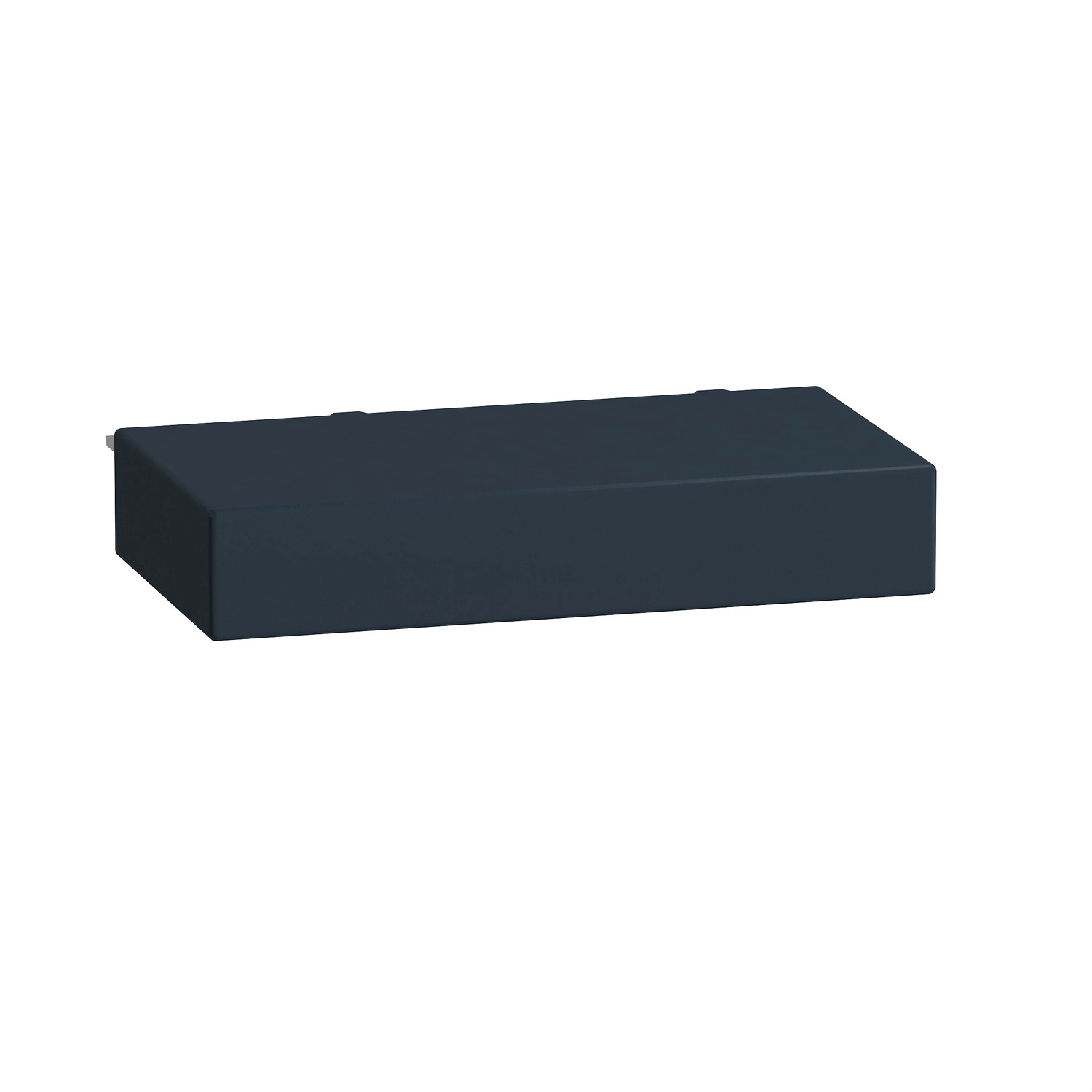

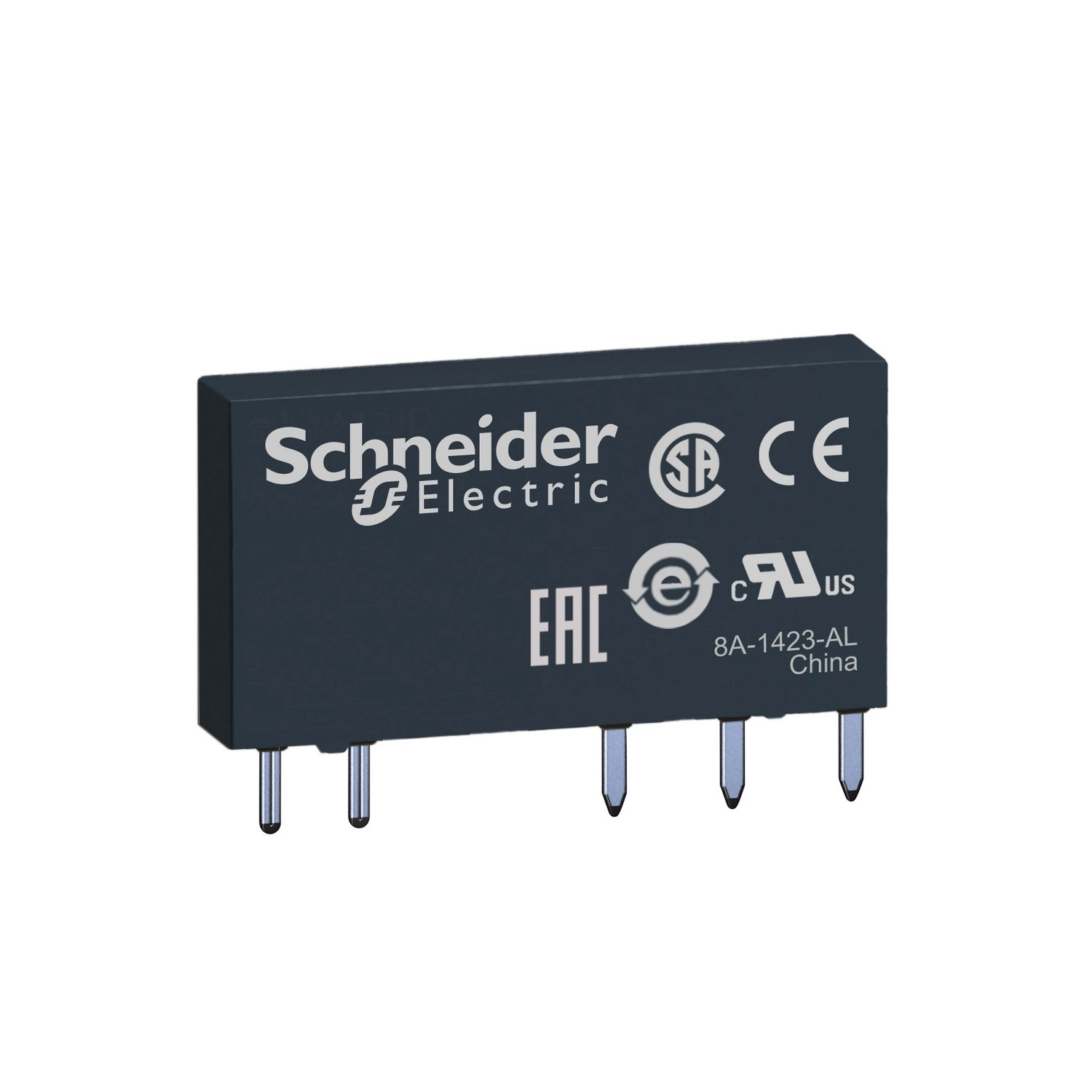

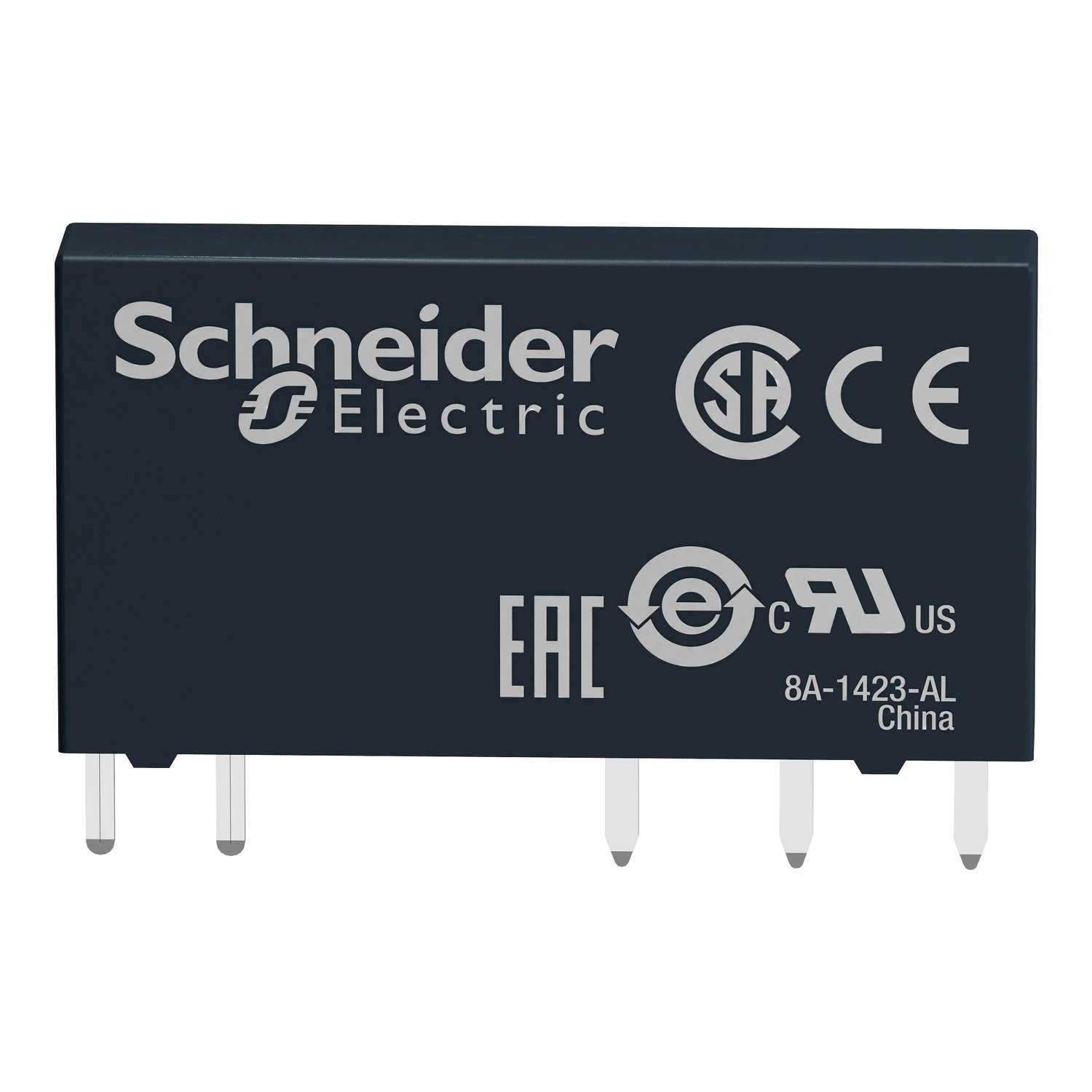

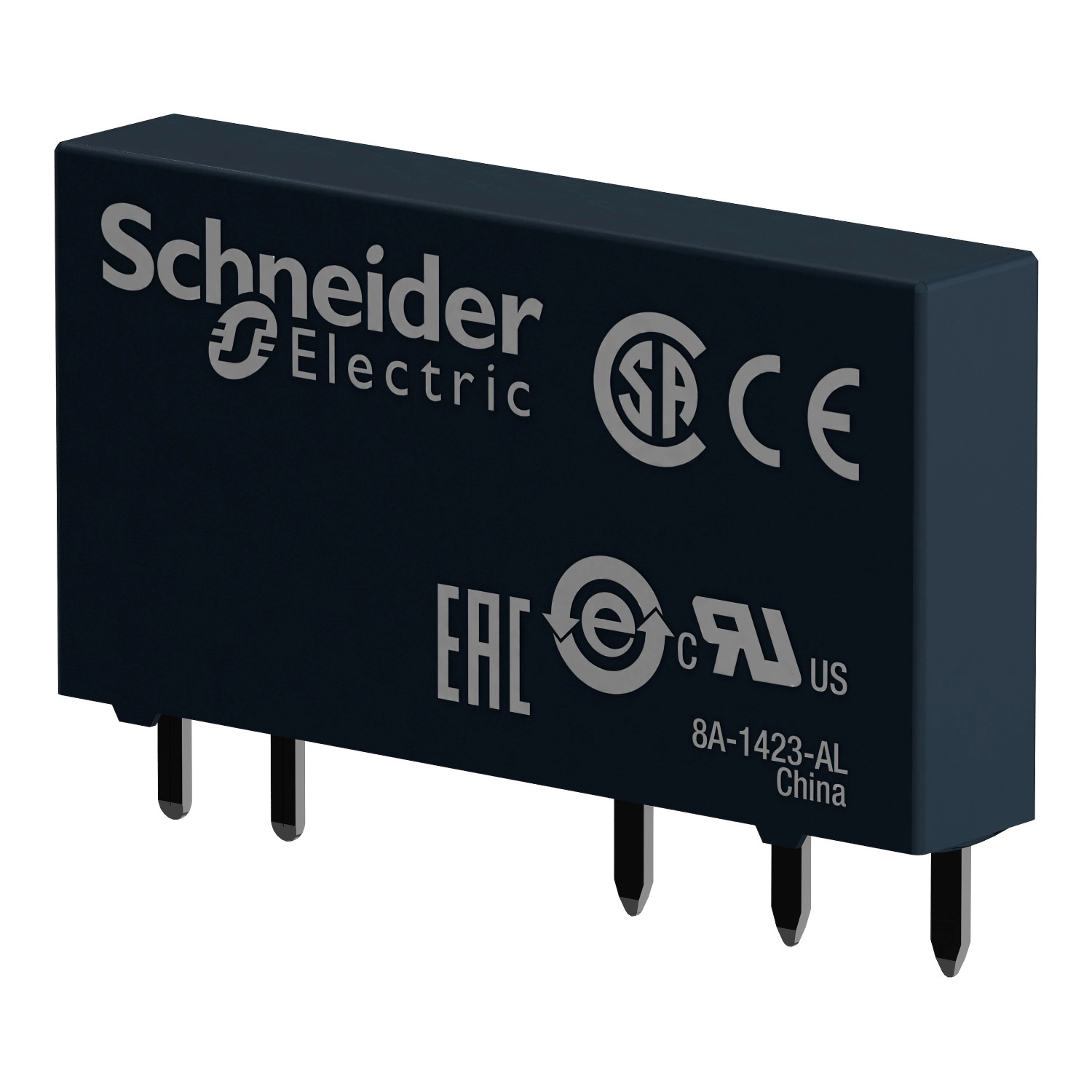

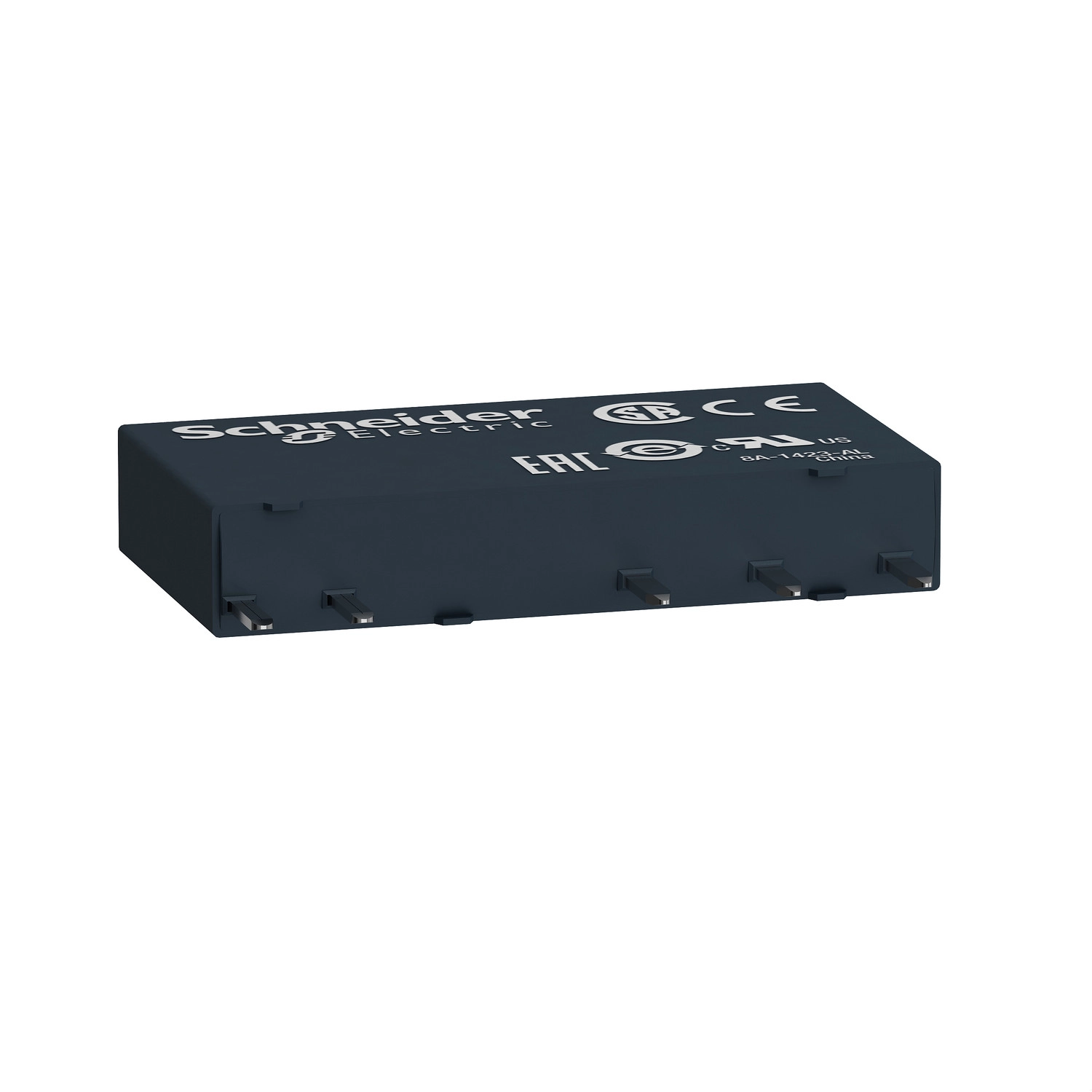

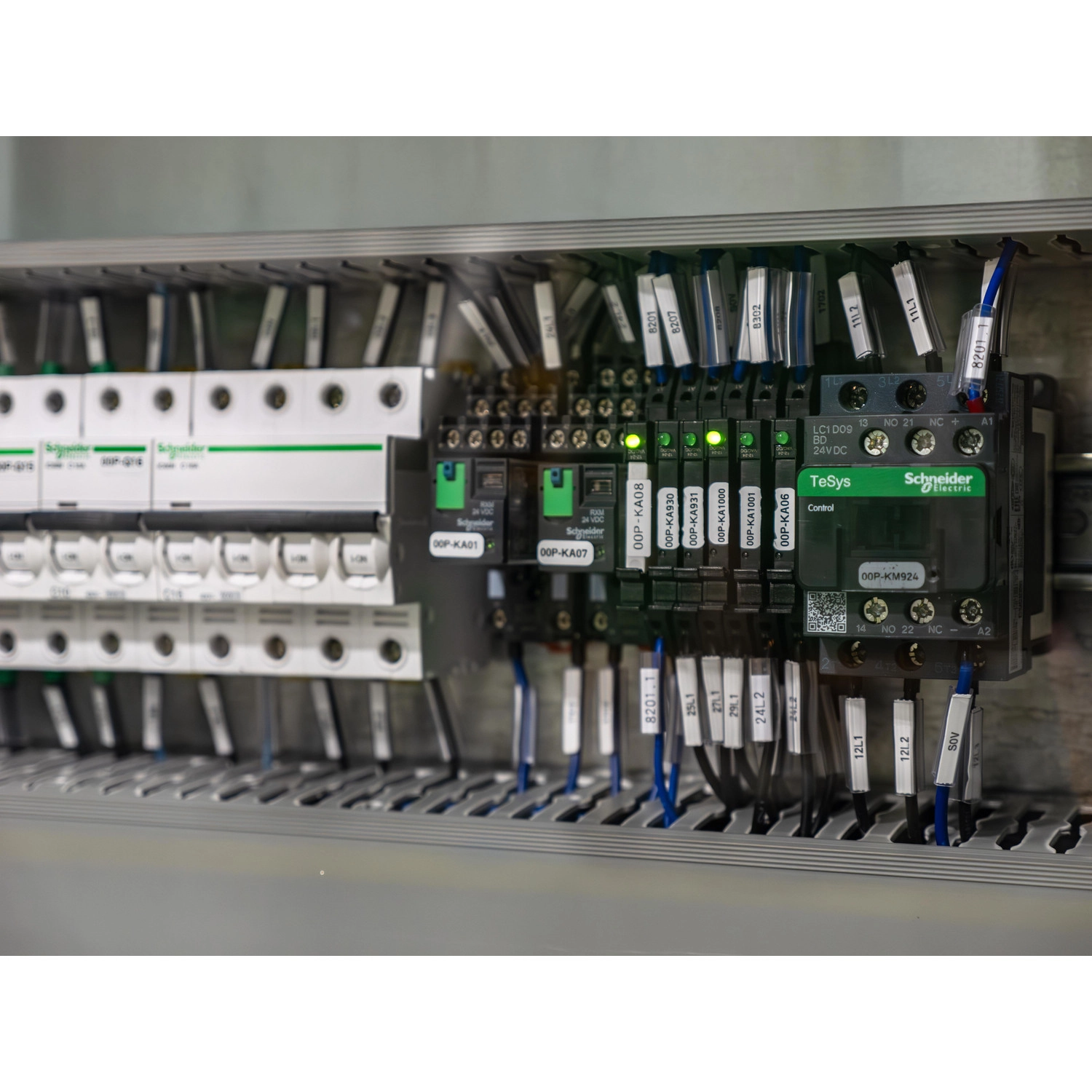

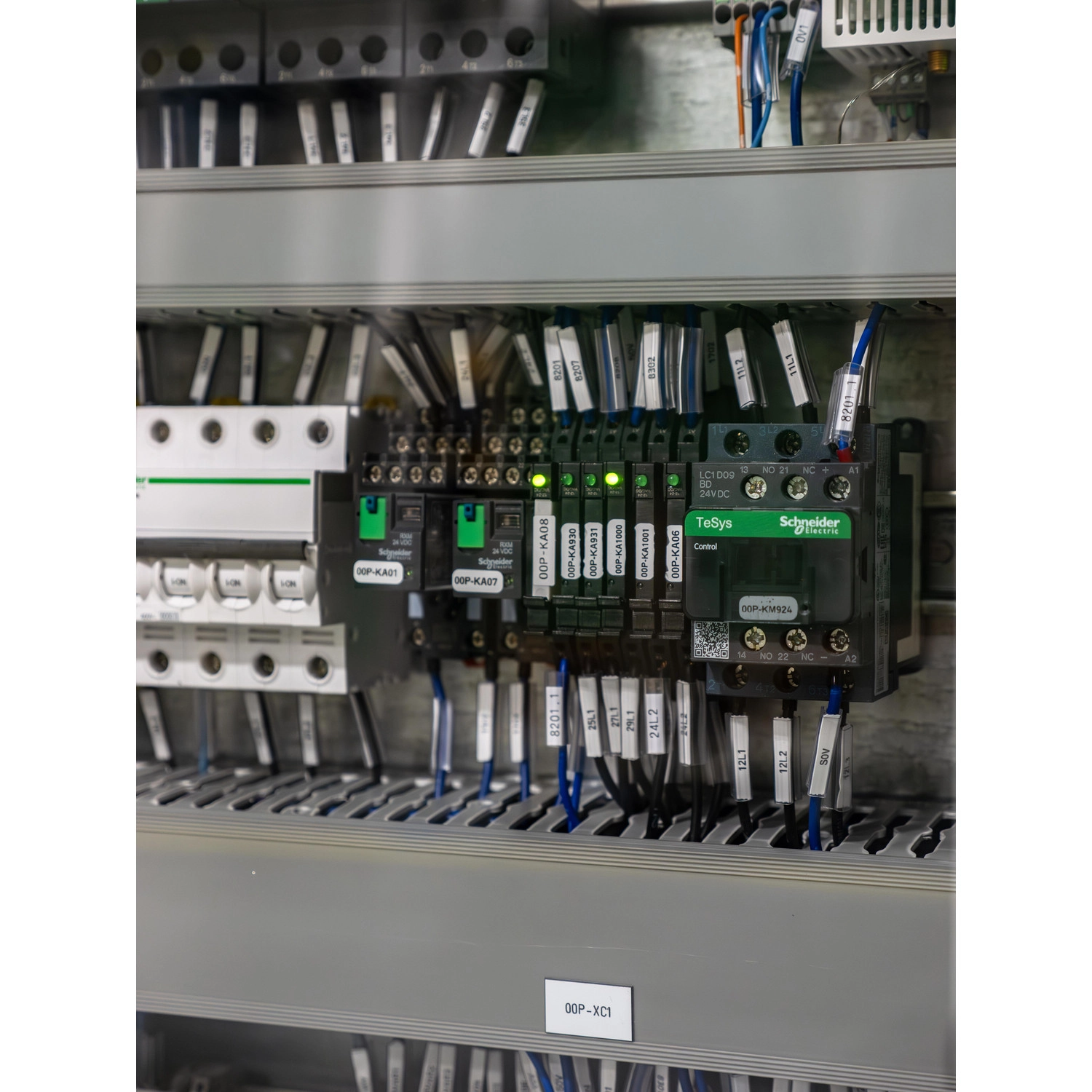

A Schneider Electric RSL1GB4BD típusú vékony kialakítású interfész relé a Harmony Electromechanical Relays sorozat része, amely kifejezetten ipari automatizálási rendszerekhez és vezérlő alkalmazásokhoz készült. Ez a kompakt, 24V DC vezérlőfeszültségű relé kiemelkedő megbízhatóságával és hosszú élettartamával segíti elő a vezérlési folyamatok zökkenőmentes működését.
A termék főbb jellemzői között szerepel az alacsony szintű érintkezőműködés és az 1 váltóérintkező (1 C/O) konfigurációja, amely sokoldalú felhasználási lehetőségeket biztosít. A relé nem rendelkezik lezárható tesztgombbal és LED jelzéssel, így kifejezetten olyan alkalmazási területeken ideális, ahol a kompakt kialakítás és a megbízható működés a fő szempont. Az RSL1GB4BD relé 6A-es áramerősséggel rendelkezik -40°C és 55°C közötti hőmérsékleti tartományban, és tökéletesen alkalmazható mind AC-1, mind DC-1 működési kategóriákban, az IEC és UL szabványoknak megfelelően.
Műszaki szempontból a termék kiemelkedő tulajdonságokkal rendelkezik. A névleges impulzus-állófeszültsége 6 kV az IEC szabvány szerint. A minimális kapcsolási áram 1 mA, a minimális kapcsolási feszültség 24 V, minimális kapcsolási kapacitása pedig 24 mW. A vezérlő áramkör feszültségtartománya 18-33,6V DC között mozog. A névleges szigetelési feszültség 250 V az IEC szerint és 277 V a cUL tanúsítványnak megfelelően. A relé működési ideje 12 ms, visszaállási ideje pedig 5 ms. A maximális kapcsolási feszültség 277 V, a kiejtési feszültség küszöbértéke pedig legalább 0,05 Uc. A terhelőáram 6 A 250 V AC feszültségnél 0,5 mm szerelési távolság esetén, míg a maximális kapcsolási kapacitás 1500 VA vagy 50 W. Az érintkezők AgSnO2 (ezüst-ón-oxid) aranyozott kivitelben készültek, ami kiváló vezetőképességet és hosszú élettartamot biztosít.
Az RSL1GB4BD relé mechanikai tartóssága kiemelkedően magas, 10 millió kapcsolási ciklusra tervezték. Az elektromos élettartam szintén impresszív: 60 000 ciklus 6 A terhelésnél és 250 V AC feszültségnél. A relé B10d értéke 60 000, és a megengedett kapcsolási frekvencia terhelés mellett legfeljebb 360 ciklus/óra, terhelés nélkül pedig akár 18 000 ciklus/óra is lehet. A termék IP40 védettséggel rendelkezik az IEC 60529 szabvány szerint, és RT III védelmi kategóriába sorolható. A szerelési lehetőségek rugalmasak, aljzaton vagy nyomtatott áramköri lapon (PCB) is használható, és bármilyen pozícióban működtethető.
A Schneider Electric RSL1GB4BD relé kompakt méretekkel rendelkezik: szélessége 5 mm, magassága 28 mm, mélysége 18,5 mm. A termék UL 508, CSA C22.2 No 14 és IEC 61810-1 szabványoknak megfelelően készült, és rendelkezik EAC, CSA és UL tanúsítványokkal. Az RSL1GB4BD ellenáll a környezeti hatásoknak is, beleértve a vibrációt (±1 mm, f=10-55 Hz) és a mechanikai behatásokat (5 gn, 11 ms időtartammal). A relé dielektromos szilárdsága 1000 V AC az érintkezők között és 4000 V AC a tekercs és az érintkezők között. Az átlagos ellenállás 3390 Ohm 23°C ±15%-on, az átlagos tekercsfelvétel pedig 0,17 W.
Schneider Electric Harmony Electromechanical Relays - RSL1GB4BD - RSL sorkapocs relé, 1CO, 6A, 24VDC, kis kapacitású műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RSL széria
Termék vagy alkatrész típusa: Dugaszolható relé
Relé típusa: Vékony interfész relé
Érintkező működés: Alacsony szintű
Érintkezők típusa és összetétele: 1 C/O (váltóérintkező)
Vezérlés típusa: Lezárható tesztgomb nélkül
Állapotjelző LED: Nélkül
Vezérlőáramkör feszültség [Uc]: 24 V DC
Hagyományos zárt termikus áram [Ithe]: 6 A -40...55 °C között
Kiegészítő jellemzők
Névleges impulzus-állófeszültség [Uimp]: 6 kV az IEC szerint
Névleges üzemi áram [Ie]: 6 A (AC-1/DC-1) az IEC/UL szerint
Minimális kapcsolási áram: 1 mA
Minimális kapcsolási feszültség: 24 V
Minimális kapcsolási kapacitás: 24 mW
Névleges üzemi feszültség határértékek: 18...33,6 V DC
Névleges szigetelési feszültség [Ui]: 250 V az IEC szerint, 277 V a cUL szerint
Működési idő: 5 ms visszaállás, 12 ms működés
Maximális kapcsolási feszültség: 277 V
Kiejtési feszültség küszöbérték: >= 0,05 Uc
Terhelőáram: 6 A 250 V AC-nél 0,5 mm szerelési távolság esetén
Maximális kapcsolási kapacitás: 1500 VA, 50 W
Terminál leírás ISO n°1: (A1-A2)CO, (11-12-14)OC
Átlagos ellenállás: 3390 Ohm 23 °C-on +/- 15 %
Átlagos tekercsfelvétel: 0,17 W
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 60000 ciklus, 6 A 250 V-nál, AC-1 C/O
Biztonságtechnikai adatok
B10d érték: 60000
Működési frekvencia: <= 360 ciklus/óra terheléssel, <= 18000 ciklus/óra terhelés nélkül
Védelmi kategória: RT III
Szerelési alap: Aljzat vagy PCB
Üzemeltetési pozíció: Bármilyen
Tesztszintek: A szint csoportos szerelés
Műszaki tulajdonságok
Érintkezők anyaga: Ezüst ötvözet - aranyozott (AgSnO2)
Csatlakozó alakja: Lapos (PCB típus)
Szélesség: 5 mm
Magasság: 28 mm
Mélység: 18,5 mm
Környezeti jellemzők
Dielektromos szilárdság: 1000 V AC az érintkezők között, 4000 V AC a tekercs és érintkező között
Rezgésállóság: +/- 1 mm (f= 10...55 Hz) az IEC 60068-2-6 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti működési hőmérséklet: -40...55 °C
Szabványok: UL 508, CSA C22.2 No 14, IEC 61810-1
Termékminősítések: EAC, CSA, UL
Tárolási hőmérséklet: -40...70 °C
Ütésállóság: 5 gn (időtartam = 11 ms) nem működő állapotban az IEC 60068-2-27 szerint, 5 gn (időtartam = 11 ms) működés közben az IEC 60068-2-27 szerint
