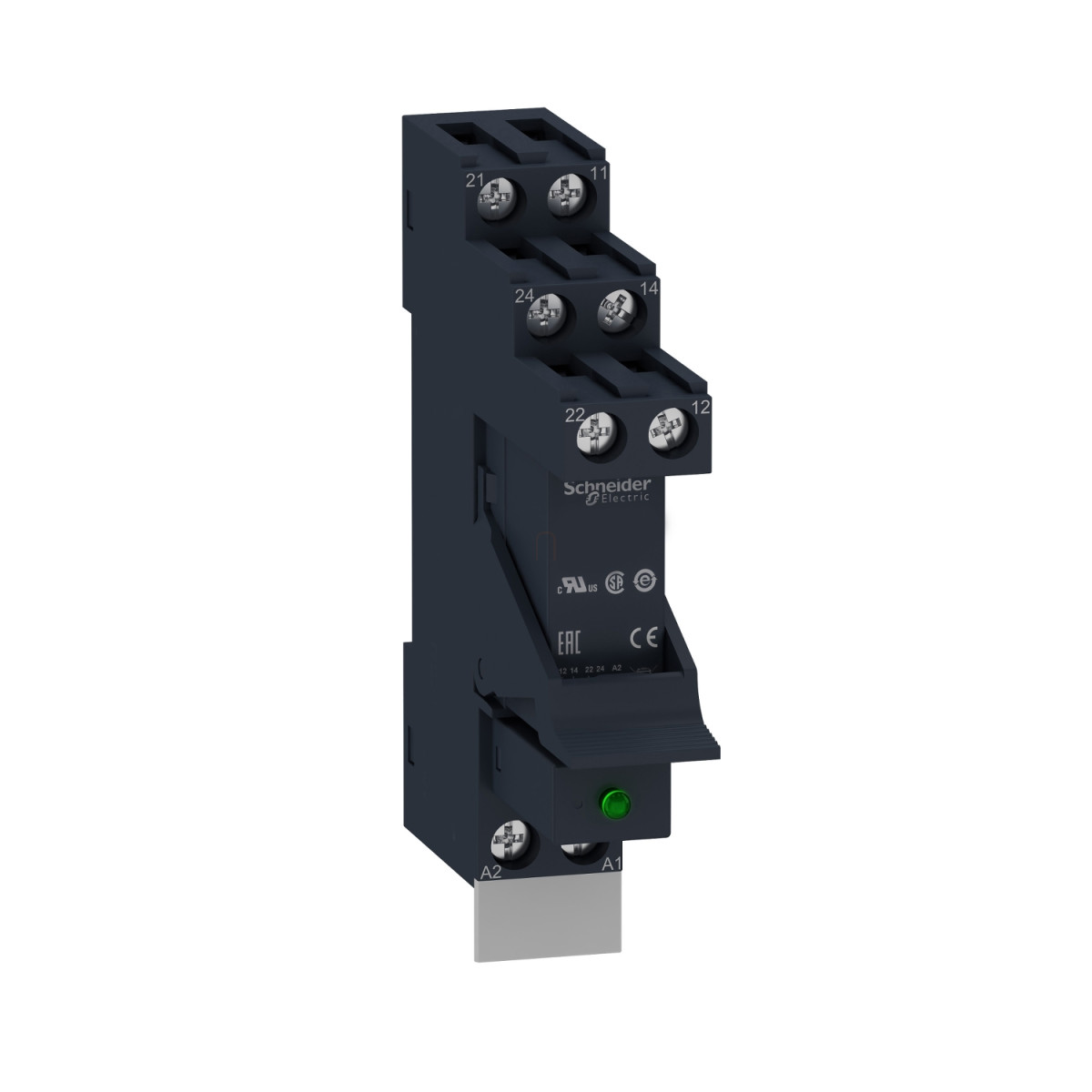

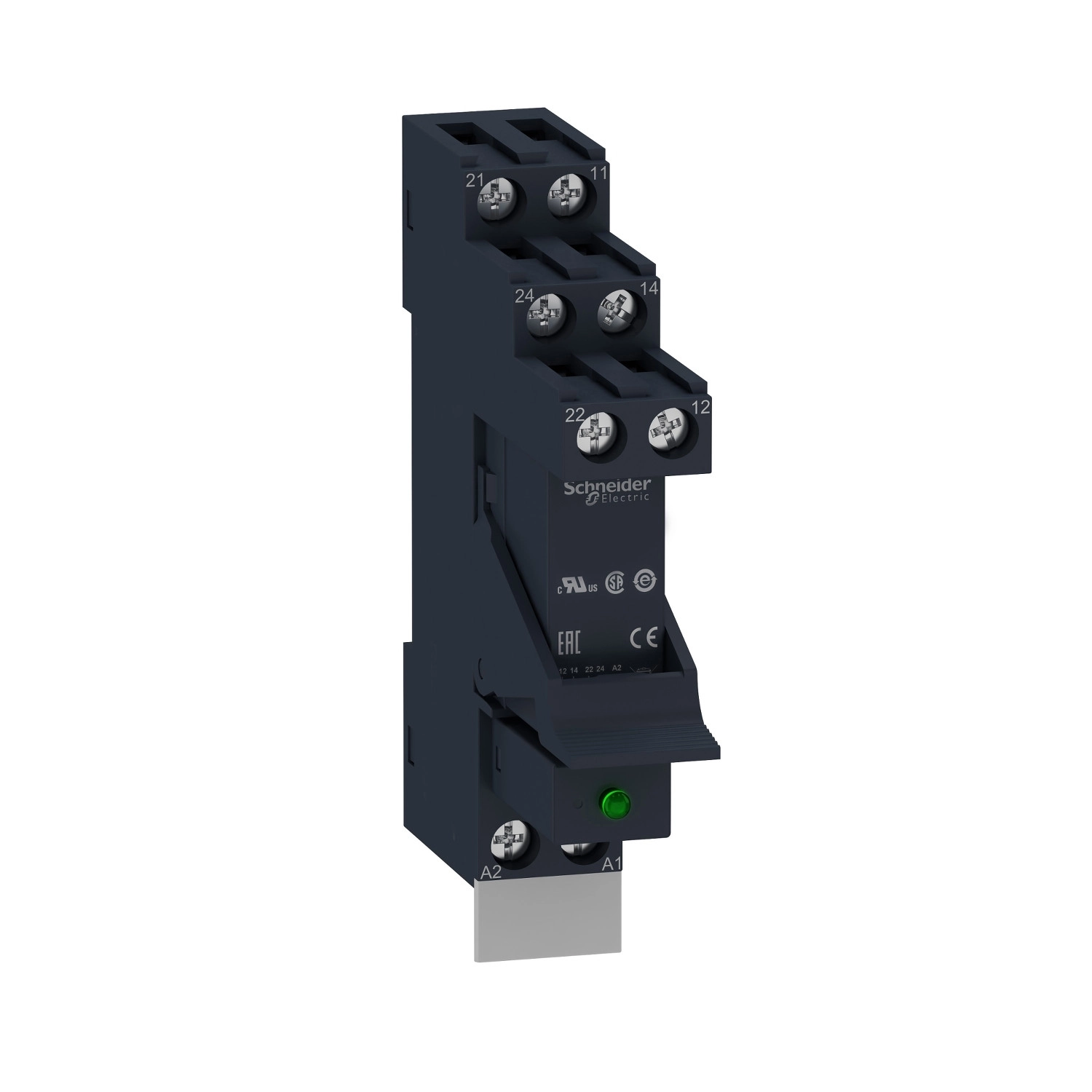

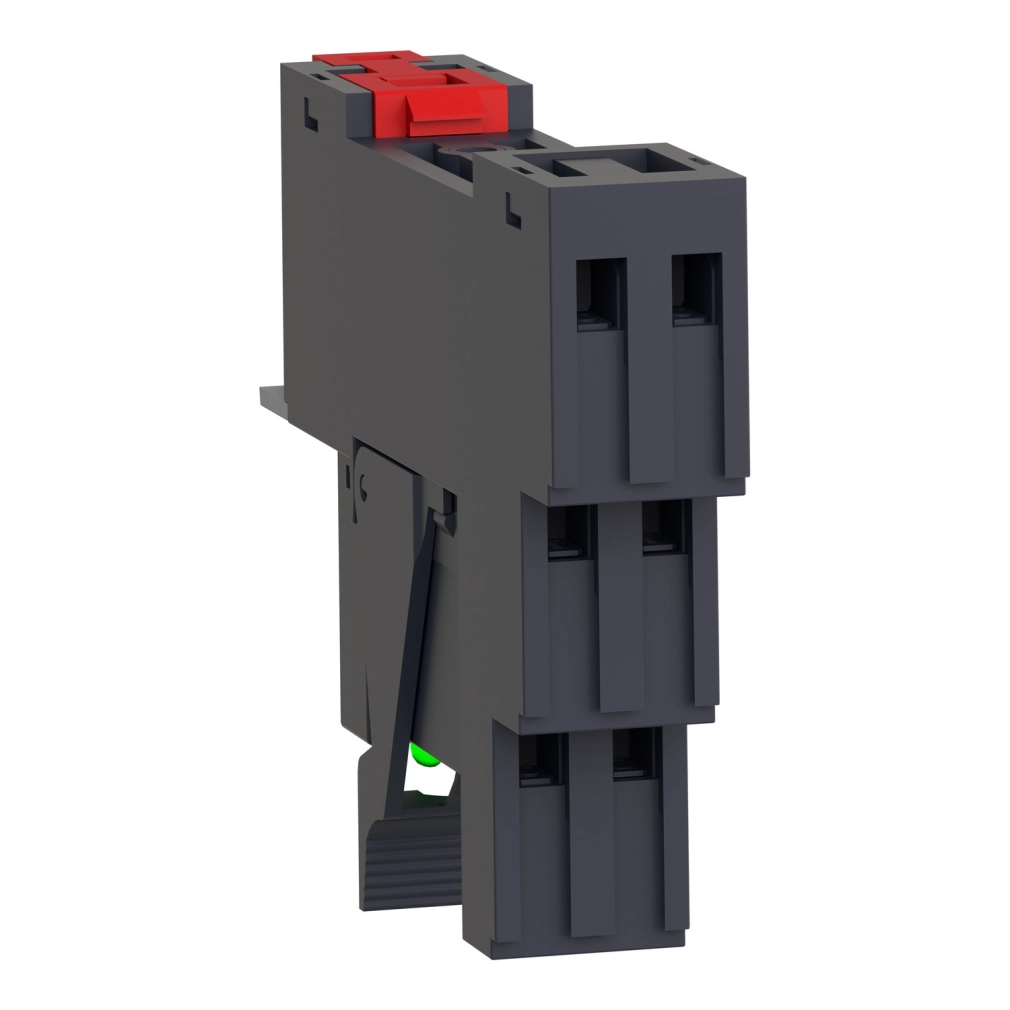

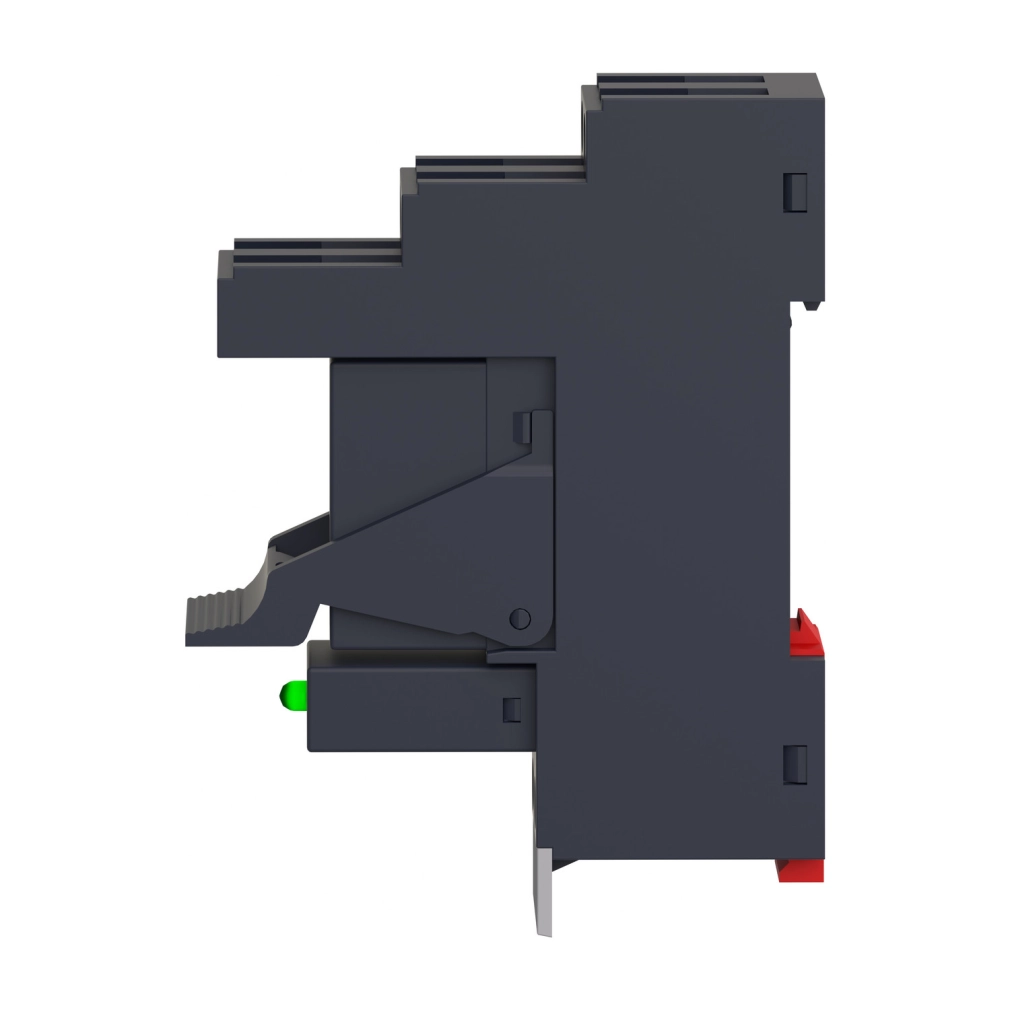

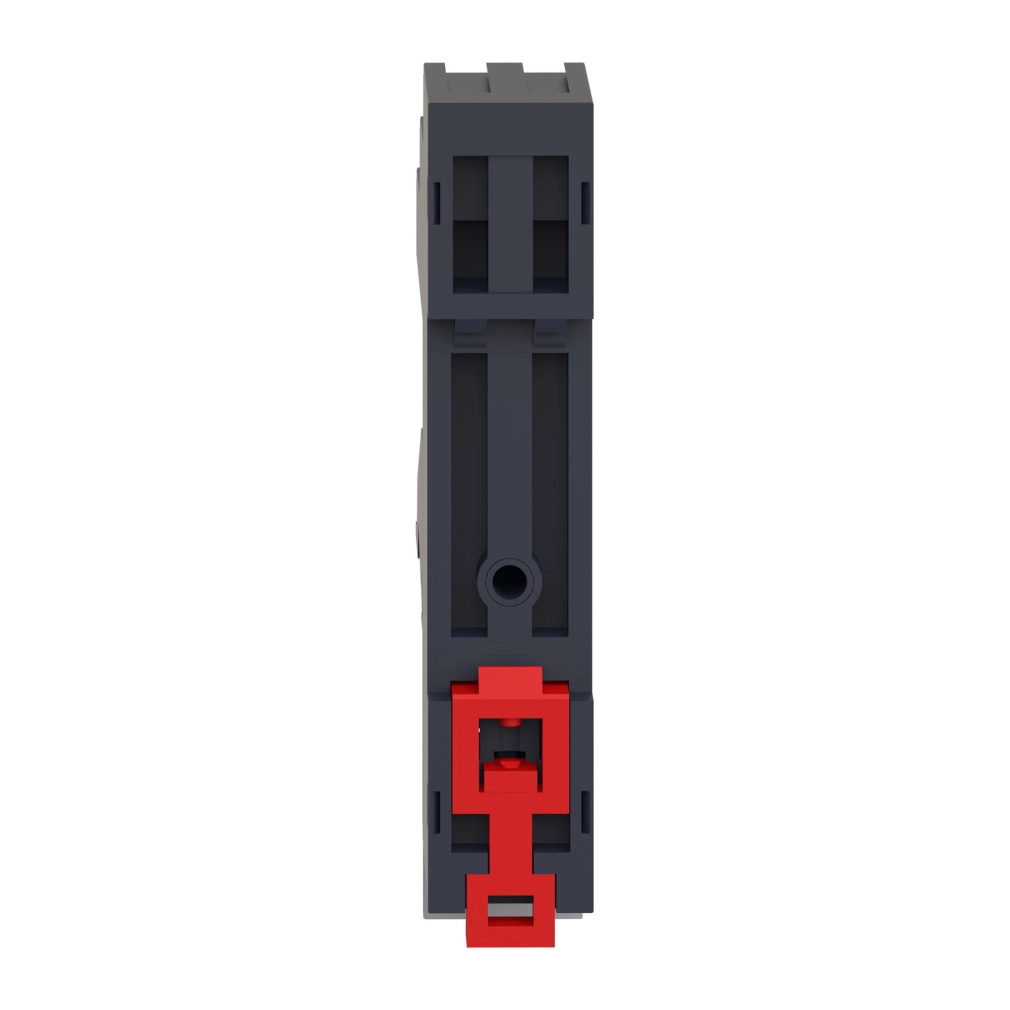

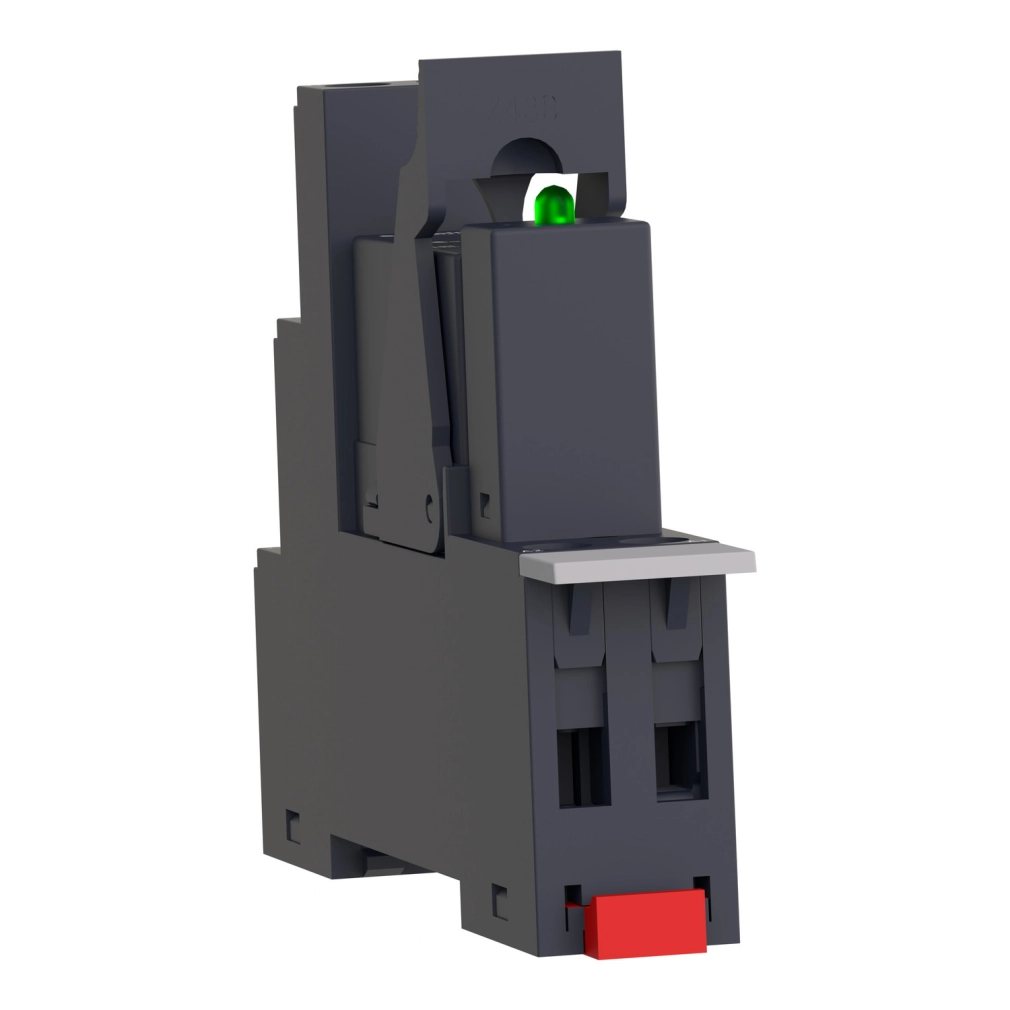

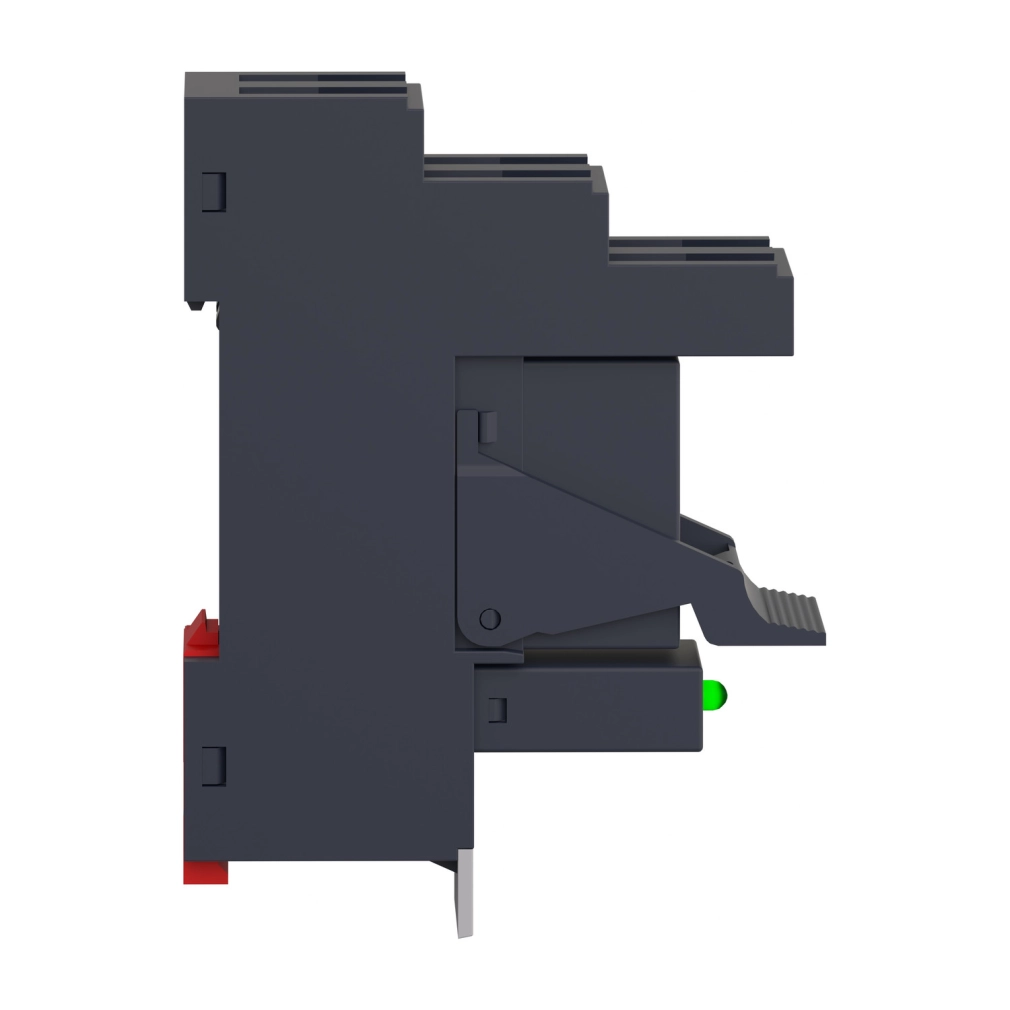

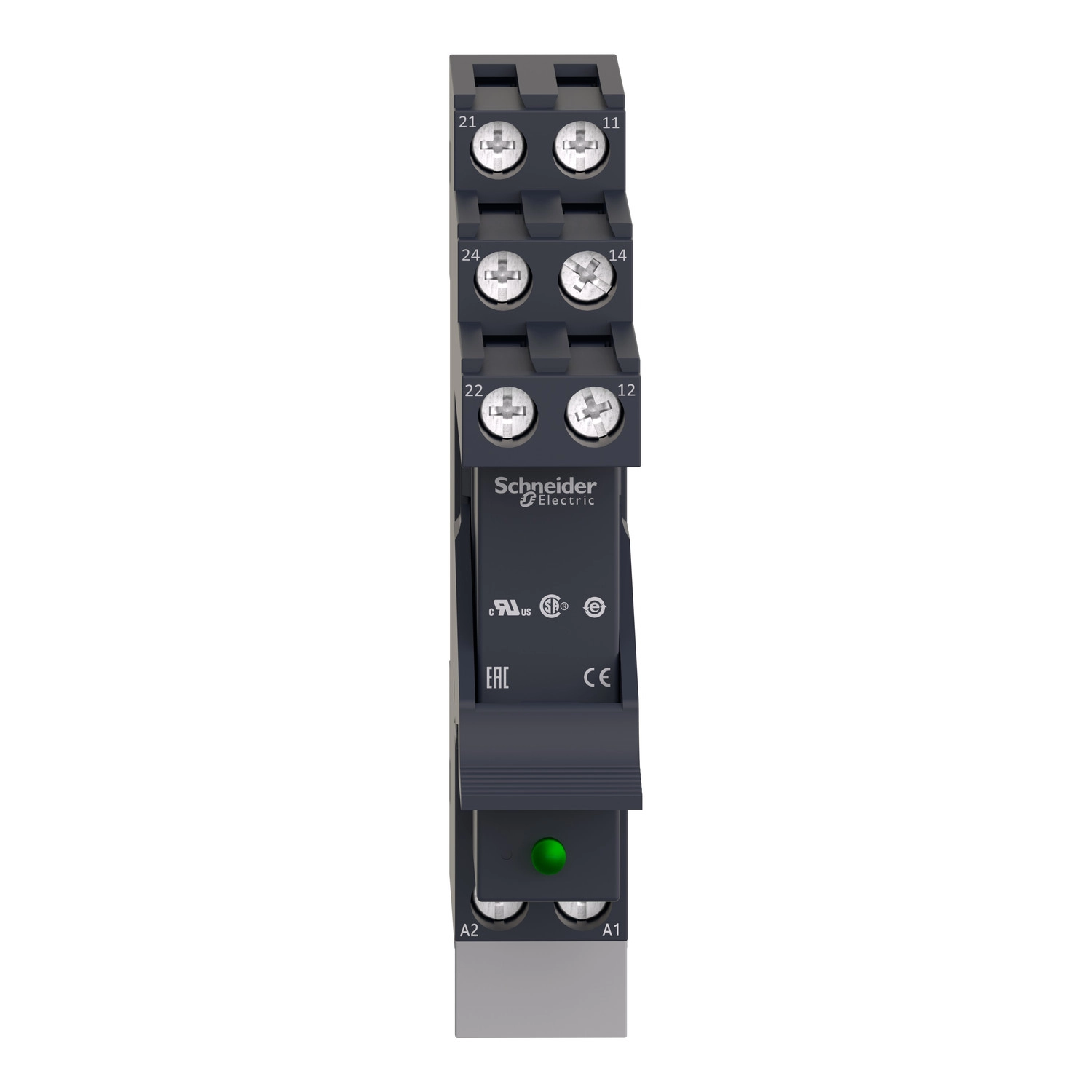

A Schneider Electric RSB2A080P7PV egy kiváló minőségű, előre összeszerelt, aljzattal ellátott interfész relé a Harmony Electromechanical Relays termékcsaládból. Ez a kompakt kivitelű relé ideális megoldást kínál ipari automatizálási és vezérlési alkalmazásokhoz, ahol megbízható kapcsolást és jelzést igényelnek a rendszerek tervezői és integrátorai.
A RSB2A080P7PV 2 váltóérintkezővel (2CO) rendelkezik, ami sokoldalú felhasználást tesz lehetővé különféle kapcsolási feladatokhoz. A relé névleges áramterhelhetősége 8A (-40...40°C környezeti hőmérséklet mellett), így megfelelő teljesítményt biztosít különböző terhelések kapcsolásához. A beépített állapotjelző LED vizuális visszajelzést ad a relé működési állapotáról, megkönnyítve a hibakeresést és a rendszer felügyeletét. Az eszköz 230V AC vezérlőfeszültséggel működik, 50/60 Hz frekvenciatartományban (pontosabban 184...253 V AC tartományban), ami általánosan használt ipari környezetben.
A termék műszaki paraméterei kiemelkedő teljesítményt mutatnak a kategóriájában. Az átlagos tekercs ellenállása 32500 Ohm (AC hálózati tápnál, 20°C-on, +/- 15% tűréssel). A névleges szigetelési feszültsége 400V az IEC 60947 szabványnak megfelelően, míg a lökőfeszültség-állósága 3,6 kV az IEC 61000-4-5 előírása szerint. Terhelhetőségi szempontból a maximum 8A áramerősség kapcsolására alkalmas 250V AC vagy 28V DC feszültség mellett. A minimális kapcsolási teljesítmény 120 mW (10 mA, 12 V esetén), míg a maximális 2000 VA váltakozó áramnál, illetve 224 W egyenáramnál. A termék kapcsolási működési ideje jellemzően 20 ms, mind a működtetés, mind a visszaállás esetében, ami gyors válaszidőt biztosít az alkalmazásokban.
A RSB2A080P7PV relé mechanikai élettartama kiemelkedően magas, 5 millió kapcsolási ciklus, míg elektromos élettartama 100.000 ciklus 8A/250V AC-1 terhelésnél NO érintkező esetén, illetve ugyanennyi 4A/250V AC-1 terhelésnél NC érintkező esetén. A működési frekvencia terhelés alatt maximum 600 kapcsolás/óra, terhelés nélkül akár 18.000 kapcsolás/óra. Az érintkezők anyaga ezüstötvözet (AgNi), ami biztosítja a hosszú élettartamot és a megbízható működést. A termék IP20 védelemmel rendelkezik az IEC 60529 szabvány szerint, és széles üzemi hőmérséklet-tartományban használható: -40...70°C között váltakozó áramú tápellátás esetén.
A RSB2A080P7PV relé szerelési és csatlakozási szempontból is rugalmas. A csavaros csatlakozók különböző vezeték keresztmetszetekkel használhatók: 1x0,25...1x2,5 mm² (AWG 22...AWG 14) hajlékony, érvéghüvellyel; 2x0,25...2x1 mm² (AWG 22...AWG 17) hajlékony, érvéghüvellyel; 1x0,5...1x2,5 mm² (AWG 20...AWG 14) tömör, érvéghüvely nélkül; vagy 2x0,5...2x1,5 mm² (AWG 20...AWG 16) tömör, érvéghüvely nélkül. A csavarok meghúzási nyomatéka 0,8 Nm. Az eszköz tetszőleges helyzetben szerelhető, ami tovább növeli a felhasználás rugalmasságát. Rendelkezik olyan tanúsítványokkal is, mint a CE, UL, CSA és EAC, így nemzetközi szabványoknak megfelelően alkalmazható különféle projektekben és környezetekben.
Schneider Electric Harmony Electromechanical Relays - RSB2A080P7PV - RSB interfész relé foglalattal, védődiódával, 2CO, 8A, 230VAC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RSB sorozat
Termék vagy komponens típusa: Előre összeszerelt plug-in relé aljzattal
Relé típusa: Interfész relé
Érintkezők típusa és összetétele: 2 C/O (váltóérintkező)
Kontaktus működése: Szabványos
Állapotjelző LED: Rendelkezik
Vezérlő áramkör feszültsége: 24 V AC 50/60 Hz
Vezérlési típus: Reteszelhető tesztgomb nélkül
Hagyományos zárt termikus áramerősség: 8 A -40...40 °C között
Kiegészítő jellemzők
Átlagos ellenállás: 32500 Ohm hálózat: AC 20 °C-on +/- 15 %
Névleges üzemi feszültség: 184...253 V AC 50/60 Hz
Névleges impulzus állófeszültség: 3,6 kV az IEC 61000-4-5 szerint
Névleges üzemi áramerősség: 4 A (AC-1/DC-1) NC az IEC szerint
Névleges üzemi áramerősség: 8 A (AC-1/DC-1) NO az IEC szerint
Névleges szigetelési feszültség: 400 V az IEC 60947 szerint
Maximális kapcsolási feszültség: 300 V DC az IEC szerint
Elengedési feszültség küszöbérték: >= 0,15 Uc AC
Terhelési áram: 8 A 250 V AC-nél, 8 A 28 V DC-nél
Minimális kapcsolási áram: 10 mA
Maximális kapcsolási teljesítmény: 2000 VA AC, 224 W DC
Minimum kapcsolási feszültség: 12 V
Minimális kapcsolási teljesítmény: 120 mW 10 mA, 12 V esetén
Működési idő: 20 ms működéskor, 20 ms visszaálláskor
Mechanikai élettartam: 5000000 ciklus
Elektromos élettartam: 100000 ciklus 8 A 250 V, AC-1 NO esetén, 100000 ciklus 4 A 250 V, AC-1 NC esetén
Biztonsági megbízhatósági adatok: B10d = 100000
Működési adatok
Működési sebesség: <= 600 ciklus/óra terhelés alatt, <= 18000 ciklus/óra terhelés nélkül
Átlagos tekercsfogyasztás: 0,75 VA AC
Érintkező kivezetés elrendezés: Elkülönített
Csatlakozások - terminálok: Csatlakozó, különböző méretű vezetékekhez
Nyomatékérték: 0,8 Nm
Védelmi kategória: RT I
Üzemi pozíció: Bármely pozíció
Tesztelési szint: A szintű csoportos szerelés
Érintkezők anyaga: Ezüst ötvözet (AgNi)
Pin alakja: Lapos (PCB típus)
Kompatibilitási kód: RSB
Környezeti jellemzők
Dielektromos szilárdság: 1000 V AC érintkezők között, 2500 V AC pólusok között, 5000 V AC tekercs és érintkező között
Rezgésállóság: +/- 1 mm (f= 10...55 Hz) az IEC 60068-2-6 szerint
IP védelmi fokozat: IP20 az IEC 60529 szerint
Környezeti hőmérséklet üzemelés közben: -40...70 °C (AC)
Szabványok: IEC 61810-1, CSA C22.2 No 14, UL 508, IEC 61984
Termék tanúsítványok: CE, UL, CSA, EAC
Környezeti hőmérséklet tárolás esetén: -40...85 °C
Ütésállóság: 10 gn (időtartam = 11 ms) nem működő állapotban az IEC 60068-2-27 szerint, 5 gn (időtartam = 11 ms) működés közben az IEC 60068-2-27 szerint
Vezetékezés és bekötés
Megjegyzés: DC bemenet esetén az A1-nek + polaritásúnak kell lennie, különben rövidzárlat keletkezhet a védelmi modulban
